BLUETOOTH STAND-ALONE ACCESS CONTROL - Contrôle d'accès FERMAX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôle d'accès Bluetooth autonome
Marque	FERMAX
Modèle	BLUETOOTH STAND-ALONE ACCESS CONTROL
Références	4477 (récepteur avec boîtier encastrable), 4476 (module Citymax pour platine)
Alimentation	12 Vcc / 12 Vca
Consommation au repos (12 Vcc)	80 mA
Consommation activée (12 Vcc)	200 mA
Consommation au repos (12 Vca)	50 mA
Consommation activée (12 Vca)	80 mA
Type de relais	Double contact, 2 A
Temporisation d'ouverture	1 à 99 secondes (réglable)
Portée Bluetooth	2 m (courte), 9 m (moyenne), 20 m (longue) - réglable
Capacité utilisateurs (mode liste autorisée)	Jusqu'à 40 téléphones
Capacité utilisateurs (mode tout poste)	Illimitée
Modes de fonctionnement	Sans liste (PIN obligatoire) / Avec liste (automatique, avec confirmation ou avec PIN)
Compatibilité	Tout téléphone portable équipé du Bluetooth
Dimensions récepteur (Réf. 4477)	130 x 128 mm
Dimensions boîtier encastrable	115 x 114 x 45 mm
Code PIN utilisateur par défaut	1234
Code PIN administrateur par défaut	4444
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Installation	Encastrable ou en saillie. Peut être intégré sur platine de portier électrique.
Logiciel de programmation	Téléchargeable sur www.fermax.com (rubrique Produits > Téléchargements > Logiciel)

FOIRE AUX QUESTIONS - BLUETOOTH STAND-ALONE ACCESS CONTROL FERMAX

Comment configurer le récepteur Bluetooth ?

Modifiez le nom Bluetooth de votre téléphone avec le code de commande (ex: ADMADD pour ajouter des utilisateurs). Mettez le récepteur sous tension, puis saisissez le code PIN administrateur (par défaut 4444) lorsque demandé. Après validation, le récepteur exécutera la commande. Remettez ensuite un nom Bluetooth normal.

Quels sont les codes PIN par défaut ?

Le code PIN utilisateur par défaut est 1234. Le code PIN administrateur par défaut est 4444.

Combien d'utilisateurs puis-je enregistrer ?

En mode avec liste autorisée, la capacité est de 40 téléphones maximum. En mode sans liste, le nombre d'utilisateurs est illimité.

Que faire si je change de téléphone ?

Si le récepteur travaille avec la liste des téléphones autorisés, il faut réenregistrer le nouveau téléphone. S'il travaille sans liste, ce n'est pas nécessaire.

Comment changer la portée Bluetooth ?

Utilisez la commande d'administration ADMCVPx où x=0 (2m), x=1 (9m) ou x=2 (20m). La valeur par défaut est 'forte' (20m).

Que se passe-t-il si plusieurs téléphones sont à proximité ?

En mode demande de PIN ou confirmation, le récepteur alterne la demande entre les différents téléphones détectés toutes les 6 secondes. En mode automatique, il ouvre toutes les 6 secondes si plusieurs téléphones autorisés sont présents.

Le récepteur fonctionne-t-il avec un kit mains libres voiture ?

Oui, mais le fonctionnement dépend du modèle du téléphone. Les derniers modèles permettent de maintenir une conversation tout en ouvrant la porte.

Comment ajouter des utilisateurs à la liste autorisée ?

Utilisez la commande ADMADD : modifiez le nom Bluetooth de votre téléphone en ADMADD, mettez le récepteur sous tension, saisissez le PIN administrateur. Le récepteur ajoutera automatiquement jusqu'à 4 téléphones présents à proximité.

Comment réinitialiser le code PIN administrateur ?

Utilisez la commande ADMSUPxxxx où xxxx est le nouveau code PIN à 4 chiffres. Procédez comme pour une configuration standard.

Puis-je utiliser un PDA pour programmer le récepteur ?

Oui, à partir de la version 1.3, le récepteur peut être programmé via un PC ou PDA équipé du logiciel de programmation téléchargeable sur www.fermax.com.

MODE D'EMPLOI BLUETOOTH STAND-ALONE ACCESS CONTROL FERMAX

Publication technique à caractère informatif éditée par FERMAX ELECTRONICA, S. A. E.

Conformément à sa politique de perfectionnement continu, FERMAX ELECTRONICA, S. A. E. se réserve le droit de modifier, à tout moment et sans préavis, le contenu de ce document ainsi que les caractéristiques des produits auxquels il est fait allusion.

Toutes les modifications apparaîtront dans les éditions suivantes.

Sommaire

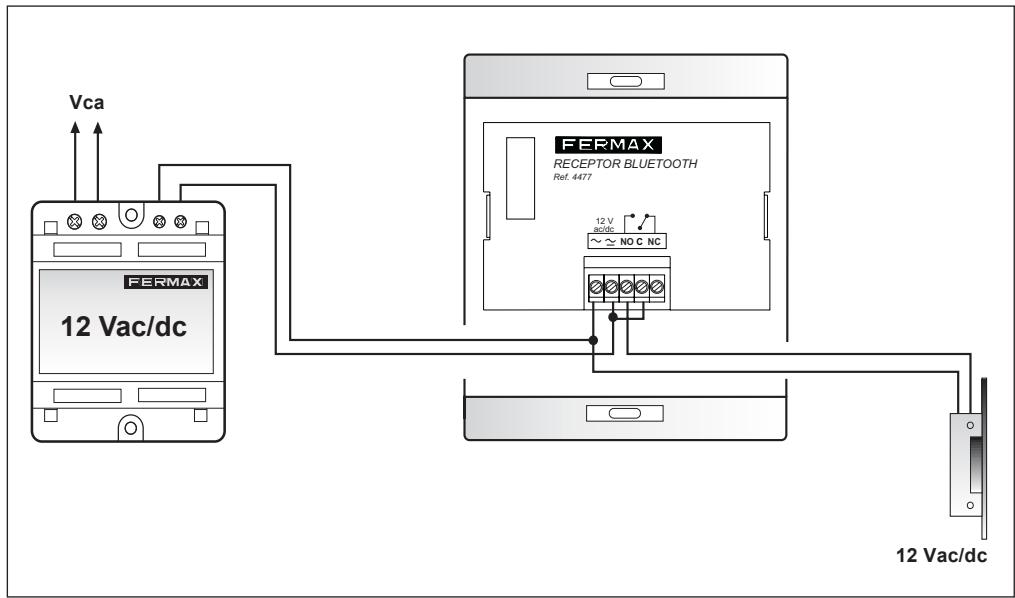

SCHEMA DE CONNEXION 5

Caractéristiques techniques 5

Réseau 5

CONFIGURATION DU RÉCEPTEUR 6

Types de postes compatibles 6

Modes de fonctionnement du système 6

Configuration des modes de fonctionnement 7

Configuration usine 7

QUESTIONS FRÉQUENTES 9

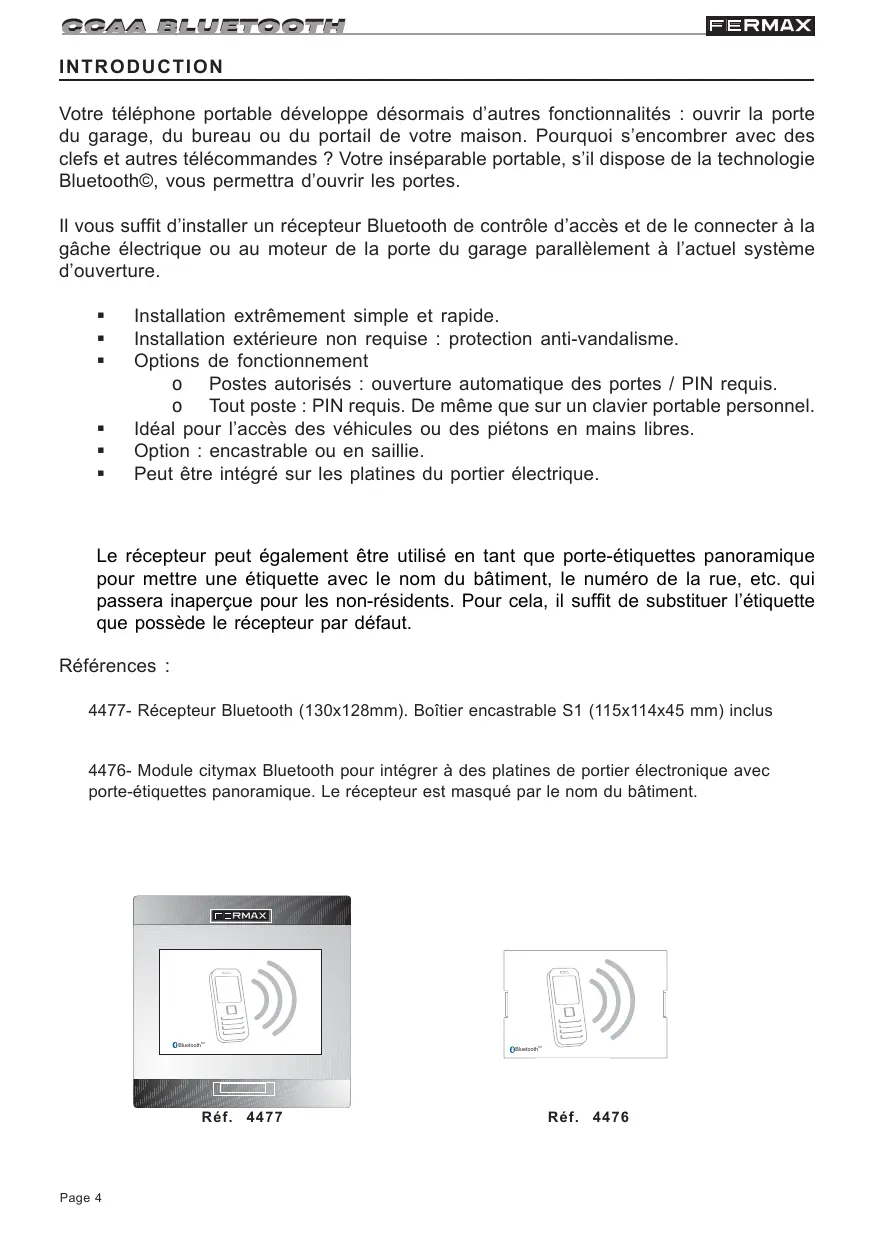

Votre téléphone portable développé désormais d'autres fonctionnalités : ouvrir la porte du garage, du bureau ou du portail de votre maison. Pourquoi s'encombler avec des clefs et autres télécommandes ? Notre inséparable portable, s'il dispose de la technologie Bluetooth©, vous permettra d'ouvrir les portes.

Il vous suffit d'installer un récepteur Bluetooth de contrôle d'accès et de le connecter à la gâche électrique ou au moteur de la porte du garage parallèlement à l'actuel système d'ouverture.

Installation extrêmement simple et rapide. Installation extérieure non requise : protection anti-vandalisme. - Options de fonctionnement

Postes autorisés : ouverture automatique des portes / PIN requis. Tout poste : PIN requis. De même que sur un clavier portable personnel.

Idéal pour l'accès des véhicules ou des piétons en mains libres. Option : encastrable ou en saillie. - Peut être intégré sur les platines du portier électrique.

Le récepteur peut également être utilisé en tant que porte-étiquettes panoramique pour permettre une étiquette avec le nom du bâtiment, le numéro de la rue, etc. qui passera inaperçue pour les non-residents. Pour cela, il suffit de substituer l'étiquette que possède le récepteur par défaut.

Références :

4477- Récepteur Bluetooth (130x128mm). Boîtier encastrable S1 (115x114x45 mm) inclus

4476- Module citymax Bluetooth pour intégrer à des platines de portier électronique avec porte-étiquettes panoramique. Le récepteur est masqué par le nom du bâtiment.

Réf. 4477

Réf. 4476

Caracteristiques techniques

• Alimentation : 12 Vcc/Vca - Consommation:

12 Vdc:

12 Vac:

Repos: 80mA

Repos: 50mA

Avec: 200 mA

Avec: 80 mA

• Postes valides : tout poste disposant de la technologie Bluetooth.
• Capacité : 40 utilisateurs en mode Autorisés / sans limitation en mode Tout poste.
• Programming: Par le biais d'un poste disposant du Bluetooth, validé avec mot de passe et code PIN spécial.
• Relais ouverture : 2 ampères, double contact. Temporisation : de 1 à 99 secondes.
• Le récepteur bluetooth inclut la technologie BlueKey. Marque déposée par COLTEC.

Remarques sur le réseau :

Il peut être modifié à l'aide d'une commande d'administration (voir rubrique configuration). Peut varier entre 2, 9 et 20 mètres.

Il faut prendre en compte que les essais de réseau devraient être effectués en simulant une situation réelle : s'approcher de la porte en s'arrêtant à une certaine distance et à un endroit qui soit le plus réel possible.

Il faut savoir que le contrôle d'accès bluetooth fonctionne même dans des lieux où il n'y a pas de réseau téléphonique (GSM) parce qu'il utilise un autre système de communication qui n'implique aucun coût.

Types de postes compatibles

Le contrôle d'accès Bluetooth fonctionne avec n'importe quel poste portable qui comprend les connexions Bluetooth parmi ses caractéristiques.

Il faut que le Bluetooth soit « Activé » ainsi que la visibilité.

Modes de fonctionnement du système

Selon les besoins de sécurité, le système peut travailler dans plusieurs modes :

• Travailler avec la liste des postes autorisés : il s'agit d'une liste mémorisée dans le récepteur qui sert à spécifier quels sont les postes concrets autorisés à ouvrir les portes. La capacité de la liste est de 40 portables différents maximum. Ce mode de travail possède trois options :

PIN requis : lorsque le récepteur détecte un poste quelconque de la liste, le code PIN (code à 4 chiffres pouvant être configuré par l'administrateur) est requis. - Confirmation de la demande : lorsque le récepteur détecte un mobile de la liste, une confirmation est demandée pour pouvoir ouvrir la porte. L'utilisateur devra appuyer sur les touches 1 et OK afin de pouvoir ouvrir la porte. Mode Automatique (Sans PIN) : la porte s'ouvre en détectant la présence d'un poste autorisé.

Si le poste reste proche du récepteur et qu'aucun poste autorisé n'apparaît, la porte ne s'ouvrira pas de nouveau jusqu'à ce que quelques 20 secondes se soient écoulées. Si un autre poste autorisé apparait, la porte peut être ouverte sans attendre ces 20 secondes.

• Travailler sans liste de postes autorisés (configurations par défaut) : Le code PIN sera demandé à tout poste se trouvant à proximité dont le bluetooth est activé. La gâche ne sera activée que si le code saisi est correct.

Lorsque l'on travaille en demandant le code PIN (avec liste des postes autorisés ou non), le récepteur détecte les postes situés à proximité et, s'il y a plus d'un poste autorisé, la demande du code PIN va alterner entre les différents postes détectés afin d'éviter de demander deux fois de suite au même poste.

Si seul un poste autorisé est détecté, le PIN sera requis environ toutes les 6 secondes.

Configuration des modes de fonctionnement

Tous les récepteurs bluetooth peuvent être configurés à partir d'un téléphone portable doté de la connexion bluetooth.

Pour configurer le récepteur, il faut modifier momentanément le nom bluetooth du poste qui sert d'administrateur. Pour ce faire, il faut configurer le bluetooth du poste dans les options correspondantes-

Les ordres de configuration se donneront à l'aide de ce nom.

Le poste qui sert d'administrateur ne doit pas être nécessairement dans la liste des postes autorisés.

Les étapes à suivre sont les suivantes :

1°. Modifiez le nom bluetooth du mobile qui va servir d'administrateur à l'aide du code, en majuscules, correspondant à l'action à réaliser (enregister des utilisateurs, effacer...). Dans le tableau de la page suivante, est présentée la liste des codes existants et l'action associée à chacun d'entre eux. Placez le poste qui va servir d'administrateur et les postes qui vont être ajoutés à la liste, le cas échéant, à proximité du récepteur. Allumez et éteignez le récepteur (couper le courant et le remettre). 4. Au bout de 20 secondes environ, l'on demandera au poste qui sert d'administrateur le code PIN d'administrateur et non celui d'utilisateur. Le code PIN administrateur est configuré en usine.

Une fois le code PIN administrateur saisi, le récepteur ouvrira deux ouvertures de la porte en indiquant que l'ordre de maintenance a été donné. Au cas où le code PIN ne serait pas saisi correctement, l'ordre d'administration ne passera pas.

À partir de ce moment, l'on passe à une opération normale et tout code PIN demandé fera toujours référence au PIN normal pour l'ouverture.

5°. Modifiez de nouveau le nom du poste Bluetooth par un nom différent des codes d'administrateur.

Les récepteurs version 1.3 ou ultérieure peuvent également être configurés à partir d'un PC ou PDA dotés d'une connexion bluetooth et du logiciel de programmation correspondant.

Le logiciel de programmation peut se télécharger à partir du site Internet de Fermax: www.fermax.com, dans la rubrique Produits-Téléchargements-Logiciel.

Configuration « par défaut » du système

La configuration usine du système est :

• Mode de fonctionnement SANS liste des postes autorisés avec demande du PIN
• PIN utiliseur : 1234 - PIN administrateur : 4444
• Durée d'ouverture : 3 s.
• Valeur puissance : forte

CODE	DESCRIPTION
ADMADD	Sert à creator la liste des postes autorisés.Met le récepteur en mode d'apprentissage en ajoutant automatiquement à la liste les postes qui se trouvent à ce moment à proximité.Ils sont ajoutés derrière certains qui se trouvaient dans la liste préalablement et sans dépasser la limite de 40.Lors de chaque auto-apprentissage, il est possible d'incorpore 4 nouveaux postes maximum. S'il fallait en ajouter plus, il faudrait le faire par groupe de 4. Il est important qu'il n'y ait pas plus de quatre postes dans le rayon de réseau.Dans le cas contraire, l'on ne pourrait savoir quels sont les postes qui ont été ajoutés.Ce processus doit être réalisé avec une puissance faible, indépendamment de celle qui a été programmée.
ADMDEL	Vide complètement la liste des postes autorisés.
ADMUSRxxxxx	PIN utiliser : sert à configurer une nouvelle valeur « xxxx » (4 chiffres numériques) du code PIN utilisé pour l'ouverture des portes.
ADMCTAxx	Changer la durée d'ouverture : sert à indiquer la durée d'ouverture en secondes (2 chiffres « XX »), exemple : 05 secondes, 12 secondes.
ADMSUPxxxxx	PIN administrateur : sert à configurer une nouvelle valeur « xxxx » (4 chiffres numériques) du code PIN administrateur.
ADMCVPx	Changer valeurs puissancex = 0 : Portée courte: aprox. 2 m.x = 1 : Portée moyene: aprox. 9 m.x = 2 : Portée longue: aprox. 20 m.
ADMMODxy	Changer le mode de fonctionnement (x) et le type d'ouverture (y)- Changer le mode de fonctionnement :x =T : fonctionnement SANS liste de postes autorisés.Le code PIN est obligatoirement demandé à tous les dispositifs ayant le bluetooth activé et se trouvant à proximité du récepteur.x =L : fonctionnement AVEC liste des postes autorisés.AVEC cette option et selon la configuration, il se peut que le code PIN soit ou non requis ou qu'une seule confirmation soit demandée.- Changer le type d'ouverture :y =N : sans PINLorsqu'un poste autorisé est détecté, la porte s'ouvre sans que le code PIN ni la confirmation ne soient demandés.La configuration « N » n'est pas autorisée si l'on travaille SANS liste des postes autorisés.y =T : avec confirmation.lorsque le récepteur détecté un mobile de la liste, une confirmation est demandée pour pouvoir ouvrir la porte. L'utilisateur devra appuyer sur les touches 1 et OK afin de pouvoir ouvrir la porte.La configuration « T » n'est pas autorisée si l'on travaille SANSliste des postes autorisés.y =P : avec PIN.En configuration « P », lorsqu'un poste autorisé ou non (selon le mode de fonctionnement) est détecté, le récepteur demandé le code PIN. Si l'utilisateur saisit ce code correctement, la porte s'ouvre.

Questions frequentes

Cette fonction varie en fonction des fabricants et des modèles bien qu'il se trouve généralement dans les rubriques suivantes :

• Bluetooth
• Config
• Configuration
• Connexion.

Si je change de portable, dois-je me réenregistrer dans le récepteur ?

En fonction du mode de travail configuré dans le récepteur : si le récepteur travaille avec la liste des téléphones autorisés, il faudra réenregistrer le téléphone au niveau du récepteur. Ce ne sera pas nécessaire s'il travaille sans cette liste.

NON. Le système est conçu pour travailler exclusivement avec les portables équipés du Bluetooth.

Le PDA ne sert qu'à programmer le récepteur (s'il dispose du logiciel de programmation qui peut être téléchargé depuis la page web de Fermax).

Que se passe-t-il s'il y a plusieurs mobiles à proximité du récepteur ?

a) En mode demande du code PIN (avec liste des mobiles autorisés ou non) ou avec confirmation :

Le récepteur détecte les portables situés à proximité et demande alternativement aux différents appareils détectés le code PIN (toutes les 20 secondes) afin d'éviter de demander deux fois de suite le code au même mobile.

b) Mode automatique (avec la liste des mobiles autorisés sans PIN):

Le récepteur détecte les mobiles situés à proximité et, s'il existe plus d'un appareil autorisé, ouvre la porte toutes les 6 secondes.

Pourquoi mon mobile met-il plus de temps que la normale à être détecté par le récepteur bluetooth ?

Les mobiles dotés des anciennes versions du Bluetooth tardent plus à être détectés que les mobiles de dernière génération.

Le récepteur fonctionne-t-il avec le kit mains libres bluetooth pour voitures ?

Oui, mais le fonctionnement dépendra du modèle du portable.

Les derniers modèles de portables dotés des dernières générations du Bluetooth permettent de maintenir une conversation tout en ouvrant la porte.

Kode 97091c V02_08
