MODE D'EMPLOI 4 PLUS N FERMAX
Description du système 4 + N
LIVRET TECHNIQUE 4+N
Le livre technique 4 + N se compose des deux sections suivantes :
- Section I: Description du système 4 + N (Code 97586F-1)
- Section II: Schémas d'installation 4+N (Code 97586F-2)
Ce document technique à caractère informatif est édité par FERMAX ELECTRONICA S.A.E., qui se reserve le droit de modifier, à tout moment et sans avertissement préalable, les caractéristiques des produits auxquels il est fait liérence. Ces changements apparaîtrent dans les éditions suivantes.
SOMMAIRE
SECTION I - DESCRIPTION DU SYSTÉME VDS
SYSTÉMES 4 + N 5
- Caracteristiques generales 5
- Schémas basiques d'installation de PORTIER 4+N 6
- Schémas basiques d'installation de PORTIER VIDEO 4+N 7
-Principe de fonctionnement du systeme 4 + N 9
- Étapes d'installation et de mise en marche des installations 4+N 10
- Symboles généraux de l'installation des bornes 11
PLATINES 4 + N. 12
- Amplificateur 4 + N 12
· Platines Nouvelle Cityline IMMEUBLE 12
· Platines Nouvelle Cityline KIT 14
-Platines NOUVELLE CITYLINE 16
- Platines CITYLINE. Profil continu 16
Typologie profil continu 16

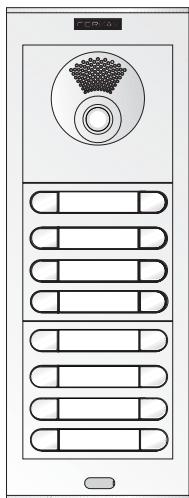

-Platines SKYLINE 17
Typologie modulaire 17

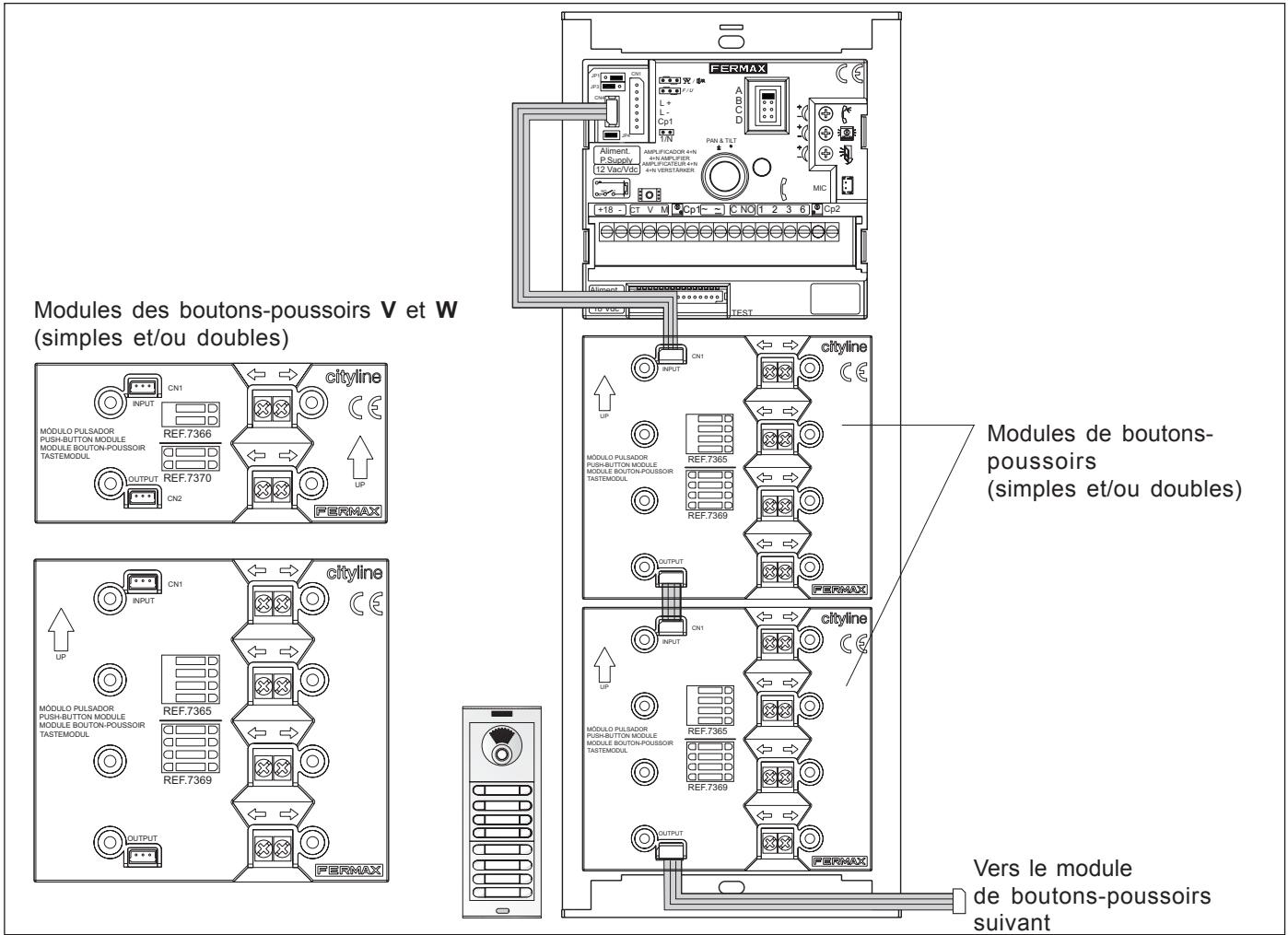

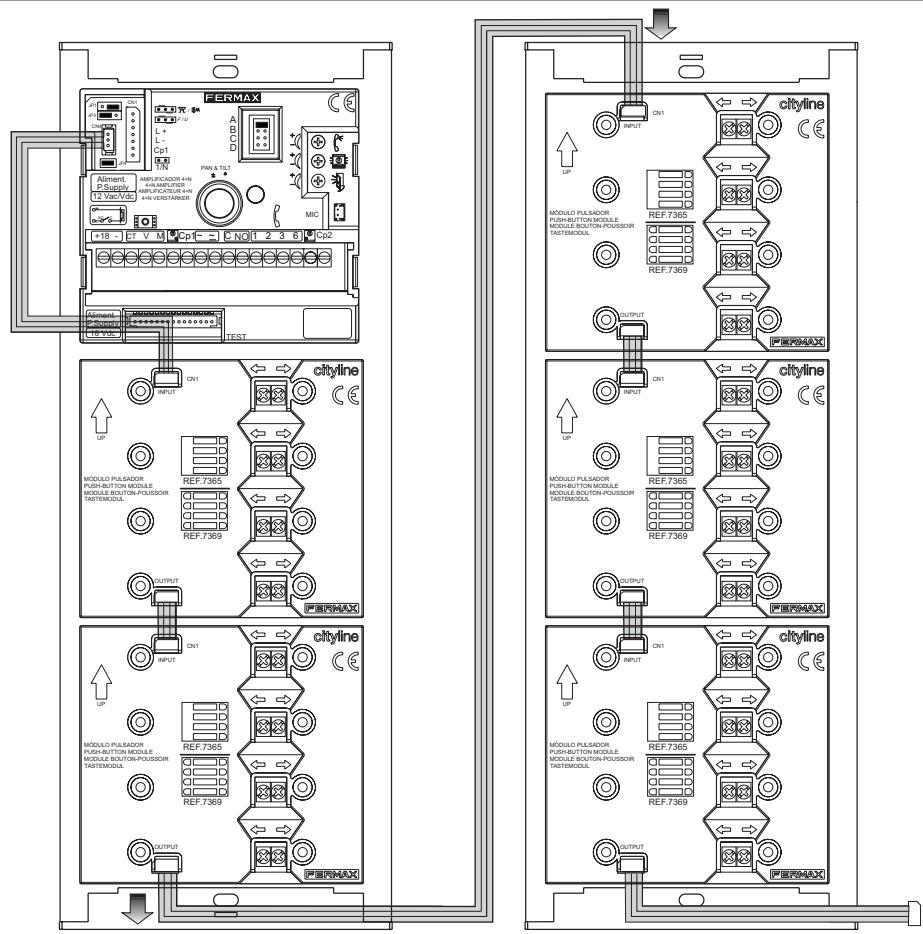

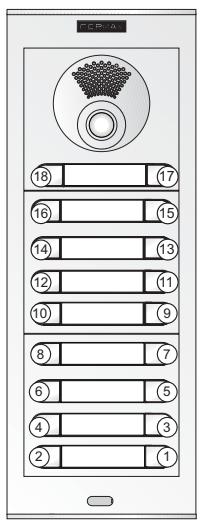

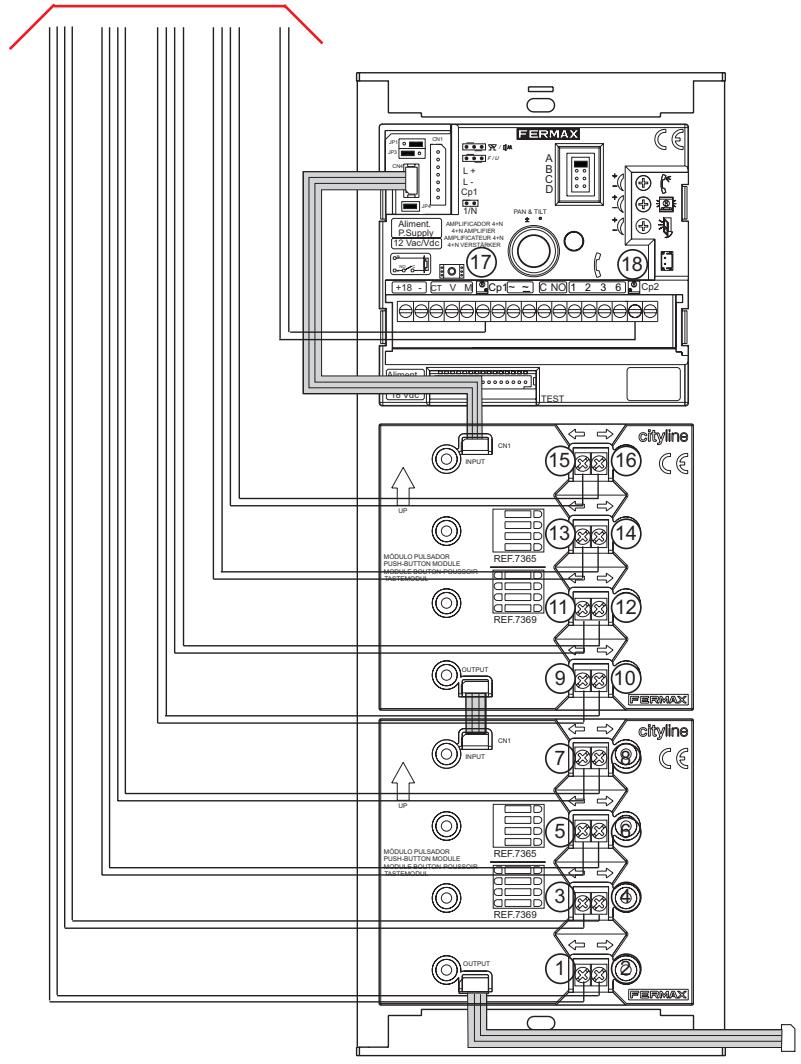

· Interconnexion des modules de boutons-poussoirs sur les deux modèle 18

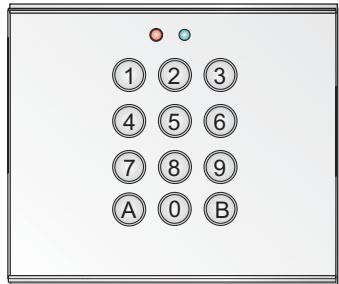

- Modules en option pour les platines de rue 20
DISPOSITIFS DE BASE DES INSTALLATIONS 4+N 25

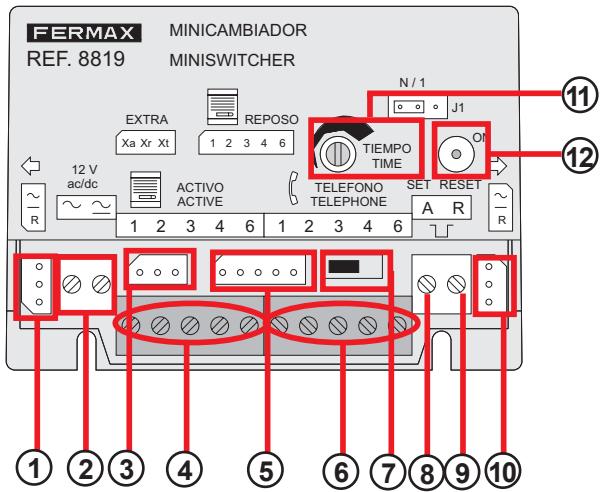

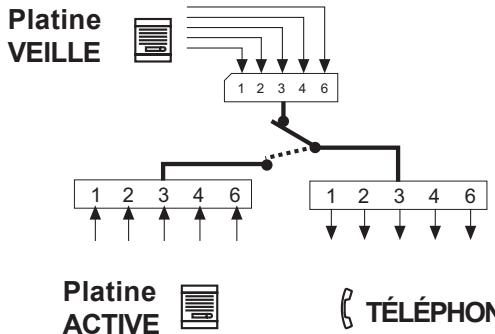

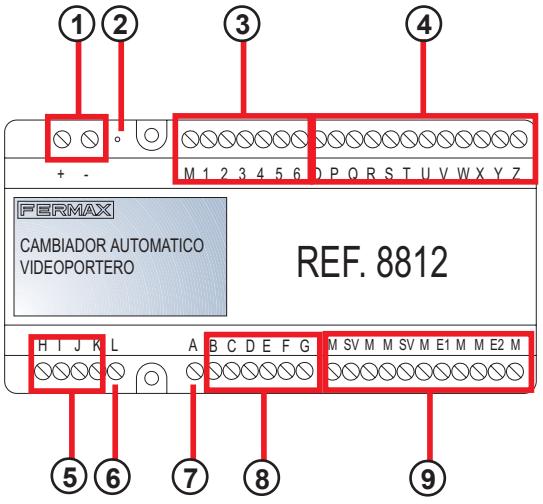

- Commutateurs Automatiques / Mini-commutateur Pavillon 26
-Alimentations système 28

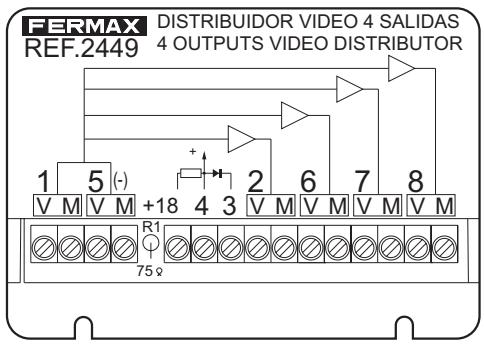

- Distributeurs video 29

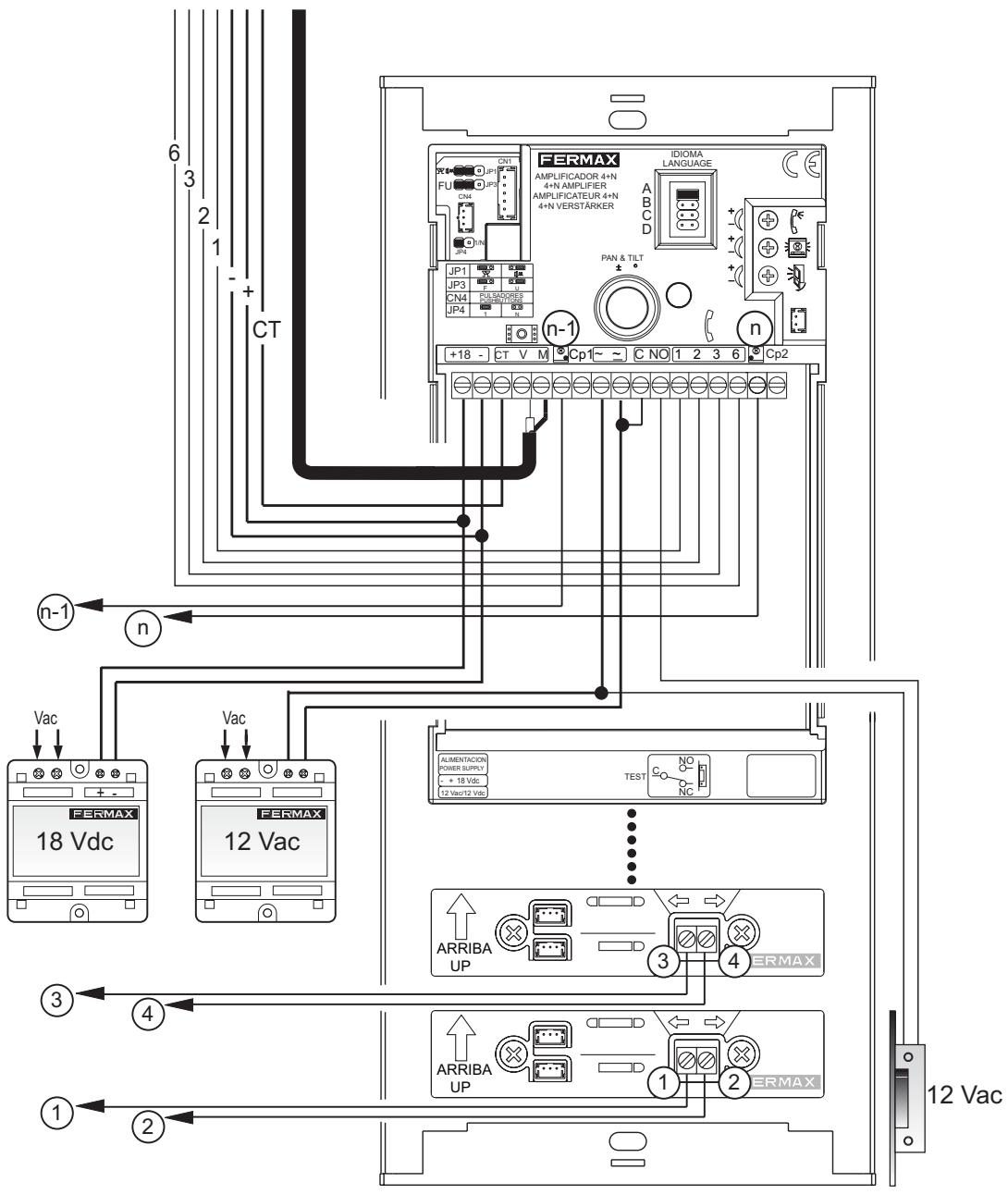

-Gacheelectrique 30
ACCESSORIES POUR INSTALLATIONS VDS 31
TERMINAUX DU LOGEMENT 32
- Termaux audio : téléphones 4 + N 32
- Termaux video : moniteurs 4 + N 33

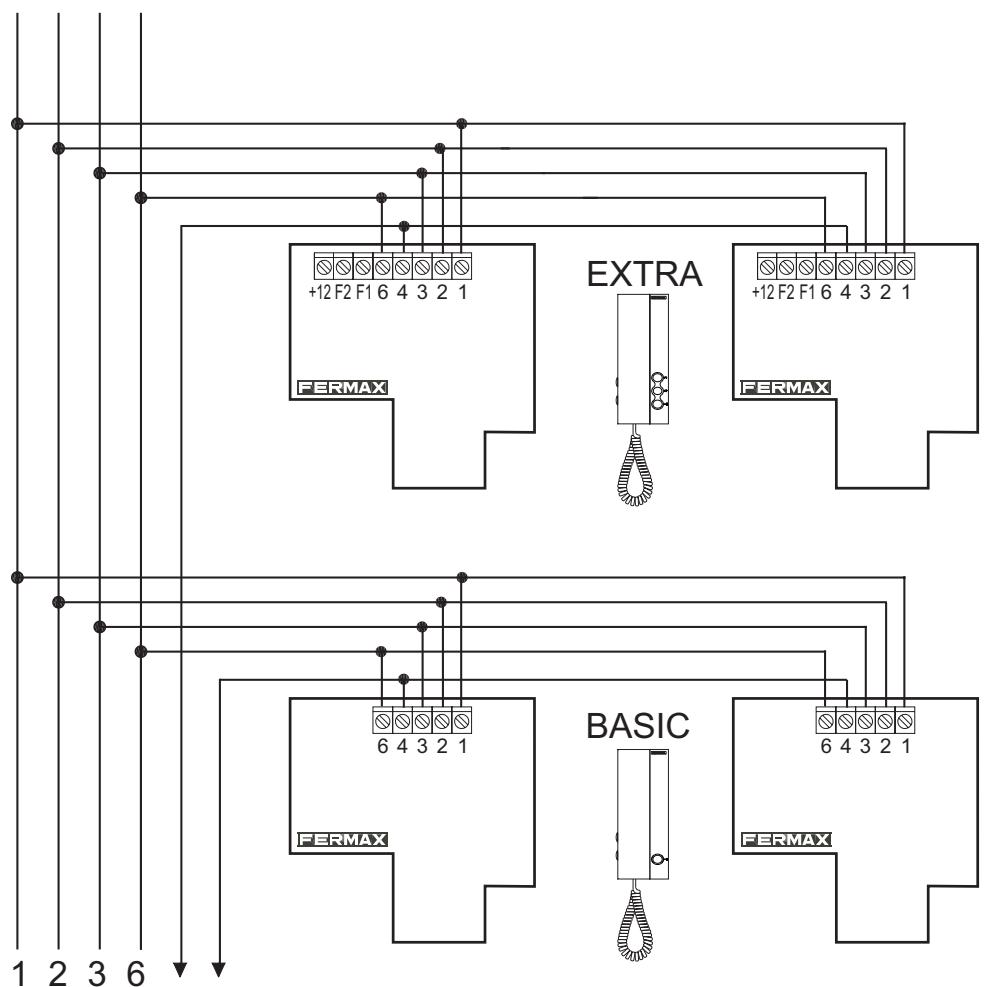

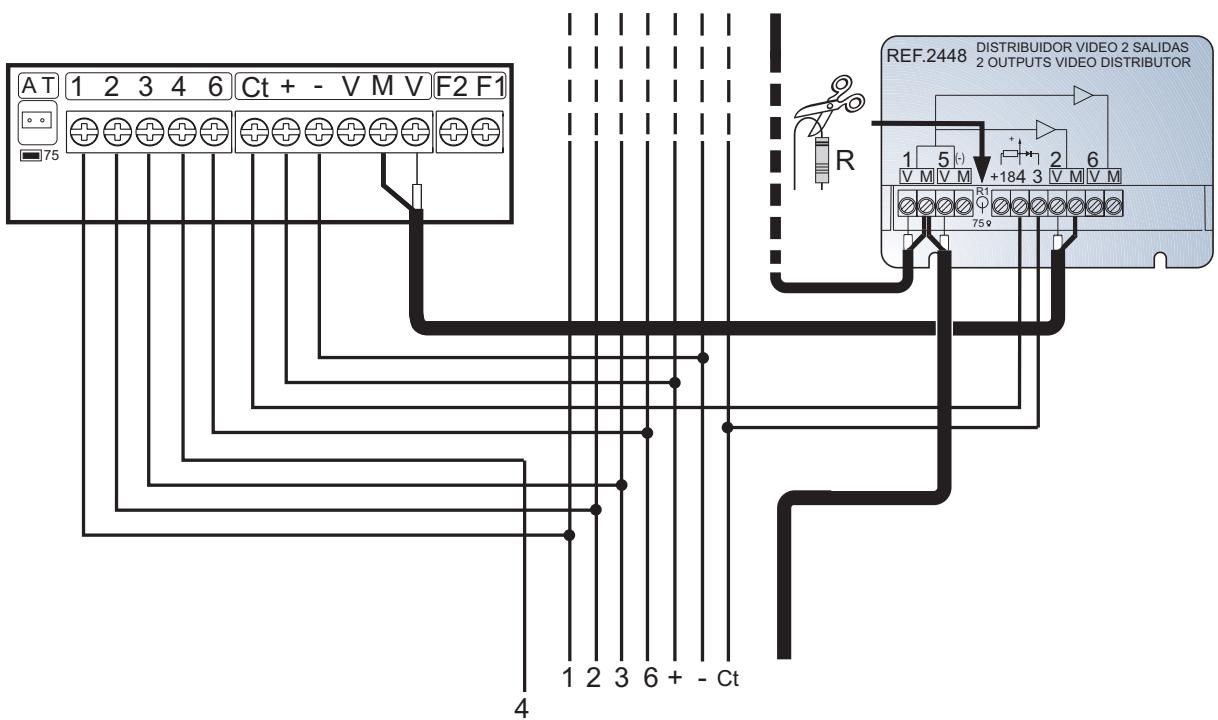

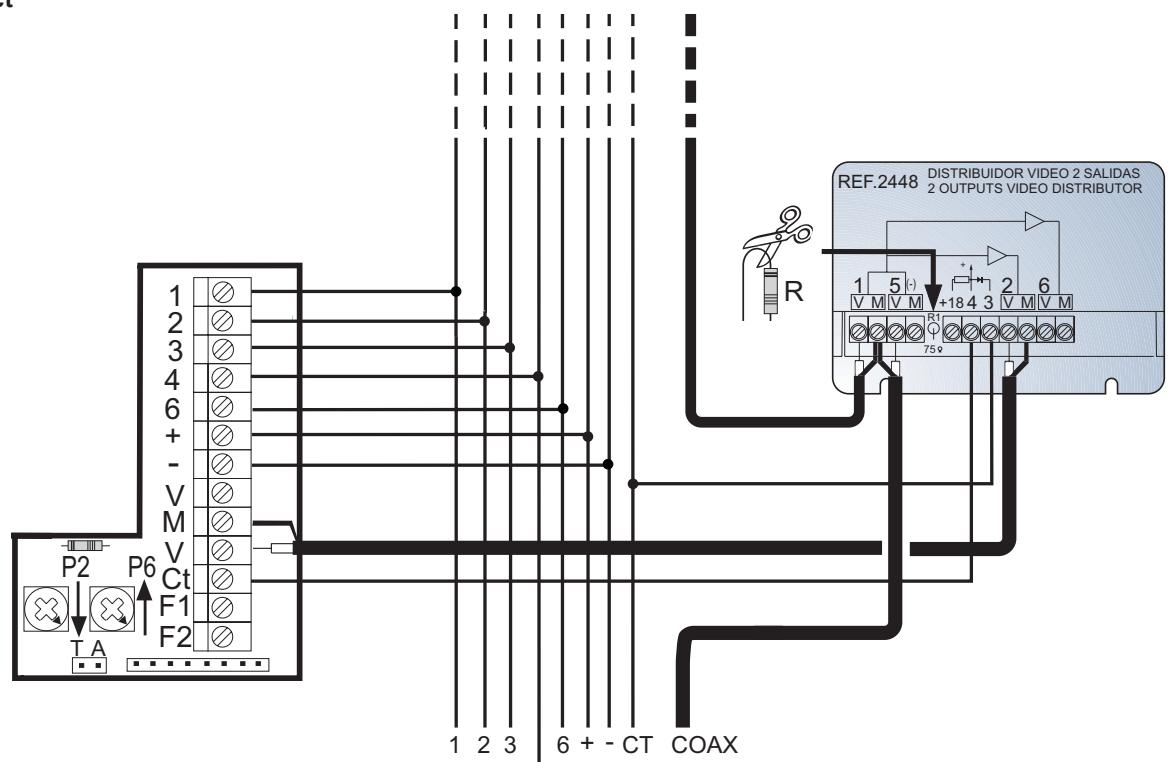

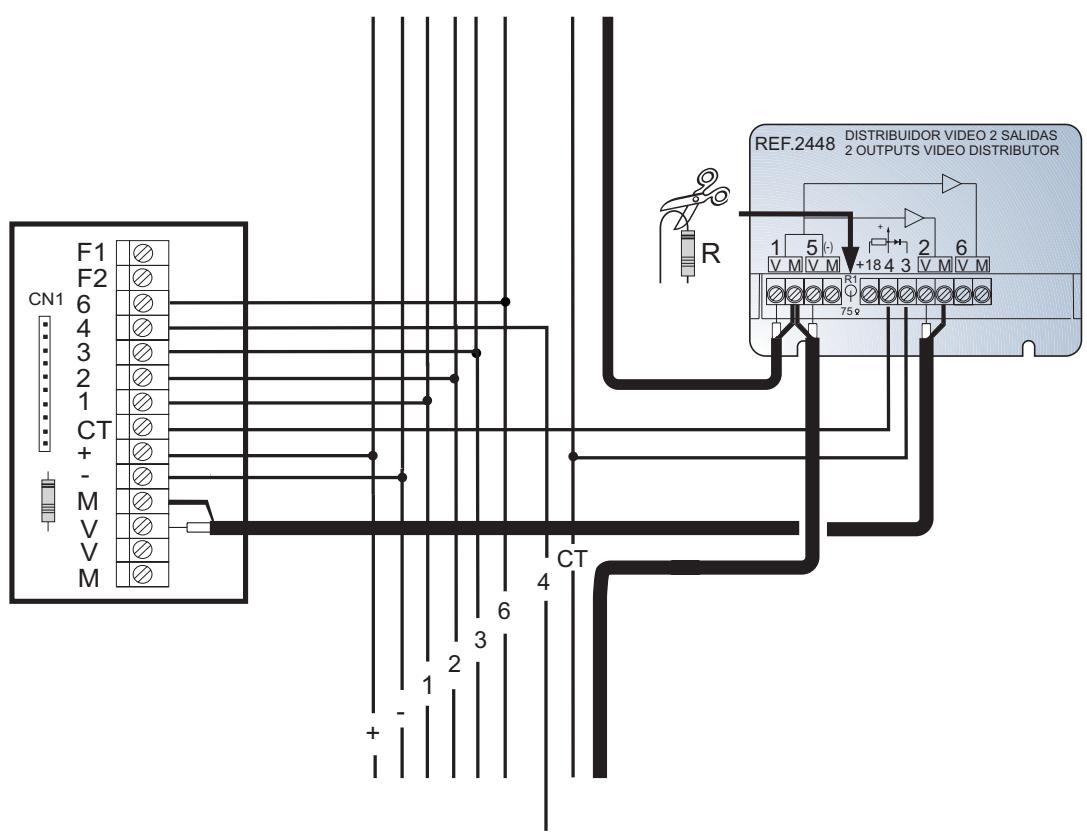

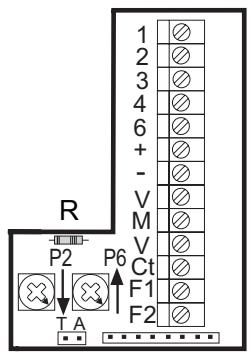

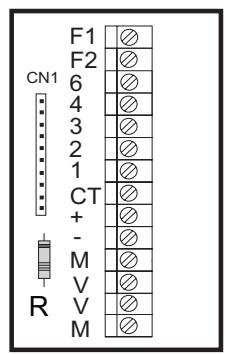

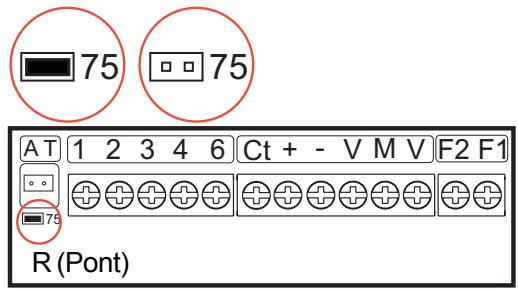

- Connecteurs et connexions 34
SYSTEME 4+N
Composant intégré dans pratiquement toutes les constructions urbaines, le Portier Électronique est principalement composé d'une platine de rue installée dans l'entrée, dans le vestibule ou une autre zone commune de l'immeuble, interconnectée avec un téléphone installé dans chacun des logements.
La platine de rue comporte des boutons-poussoirs de telle sorte que chacun d'entre eux produit une tonalité d'appel sur le téléphone d'un logement déterminé. En decrochant ce combiné, il est possible de parler avec la personne qui a appelé. Lorsque le bouton intégre sur le téléphone est enforcé, la gâche électrique est activée et ouvre la portedu vestibule.
Dans le cas du Portier Video, la platine de rue est composée d'uneamera video, et des moniteurs sont installés dans les logements au lieu de téléphones, ce qui permet d'observer la personne qui a appelé, en complément des autres fonctions décrites ci-dessus.
Les systèmes de Portier Électronique et de Portier Video peuvent également accompter une centrale de conciergerie, qui permet aux habitants de l'immeuble de prendre contact avec le concierge par leur propre téléphone ou moniteur. Sur certains modèles, les appeals passés depuis la platine de rue peuvent être filtrés par le concierge.
D'autres pieces essentielles pour le fonctionnement d'un système de Portier Électronique ou de Portier Video sont les alimentations qui transforment la tension du réseau électrique en tensions nécessaires pour le fonctionnement du système. Elles s'installent généralement dans le vestibule ou dans une zone commune de l'immeuble.
Les distributeurs video sont nécessaires d que il est nécessaire de réaliser des bifurcations du signal video.
Dans les installations plus complexes, généralement pour des immeubles avec plus d'un accès (ou lotissements avec un accès général et un ou plusieurs blocs interieurs), il est possible dinstaller une platine de rue sur chacun des accès (généraux et dans chacun des blocs). Ce type d'installations est complété par des composants appelés commutateurs automatiques, qui selectionnent la platine depuis laquelle l'appeil va être passé.
Principales Caracteristiques du Systeme 4 + N
Le système 4+N utilise 4 fils commun dans toute l'installation, plus 1 fil d'apple (ou retard d'apple par logement).
- Portier : 4 communs + appels (1 fil d'appel par logement)
- Portier video : 7 communs + COAXIAL + appels (1 fil d'appel par logement)
4 commun s d'audio
- 2 alimentation video
- CT (connexion camera video)
COAXIAL (75 Ohm)
-appels
* Tableau : Distances - Section câbles
Ce tableau définit les sections de cables recommendées en fonction des distances de l'installation.
Distances 4+N
| DISTANCES (en mètres) | jusqu'à 300 | 300 - 500 | 500 - 1000 | 1000 - 1500 | 1500 - 2000 |
| lignes fines sur les schémas | 0,5 mm2 | 1 mm2 | 1 mm2 | 1,5 mm2 | 2,5 mm2 |
| lignes épaisées sur les schémas | 1 mm2 | 1 mm2 | 1,5 mm2 | 2,5 mm2 | 4 mm2 |
REMARQUES :
Il est nécessaire d'utiliser l'Amplificateur Video ref. 4110 pour des distances supérieures à 250 metres. Un toutes les 250 metres.
Sur les installations de portier video de 400 metres maximum, il est possible d'utiliser un cable coaxial RG59. Pour les distances supérieures, utilisez le RG11.
* Nous recommendons jusqu'à 50 logements environ.
Recommé dans des immeubles de taille petite/moyenne (jusqu'à 50 logements environ).
* Mise en marche facile
Après le câblage du système 4 + N , lorsque le système 4 + N est mis sous tension, il est opérationnel et peut commencer à fonctionner (aucun type de programmation supplémentaire n'est nécessaire).
* Plusieurs accès (entretes) de portier ou portier video.
Le système 4+N permet d'installer jusqu'à 7 accès d'entrée sur un même immeuble avec la possibilité de combiner des accès audio et video.
Dans les immeubles pour lesquels seul un accès a ete initialement prevu, il est possible d'ajouter une platine de portier ou portier video sur un second acces mais il est alors necessaire d'installer des dispositifs appelés commutateurs automatiques.

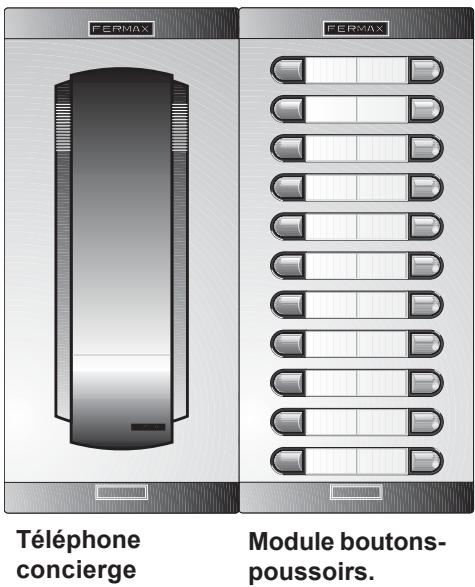

* Une Centrale de Conciergerie
Dans ce système il est par ailleurs possible d'installer une conciergerie permettant une communication logement-concierge, logement-rue et rue-concierge.
* Accessoires de Contrôle d'Accès
Il existe des système de contrôle des accès autonomes qui peuvent être combinés avec ce système.
* Allumage automatique
Tous les moniteurs disposent d'un bouton d'allumage automatique à l'aide duquel ils peuvent, à tout moment, se connecter avec la platine de rue afin d'observer l'image prise par laamera video et écouter lessons environnants.
* Extensions simples Possibilité de raccorder plusieurs équipements dans chaque logement
Il est possible de combiner dans la même installation des téléphones et des moniteurs.
ll est possible dinstaller plusieurs moniteurs et/ou postes dans un logement, et ce de maniere simple et facile.

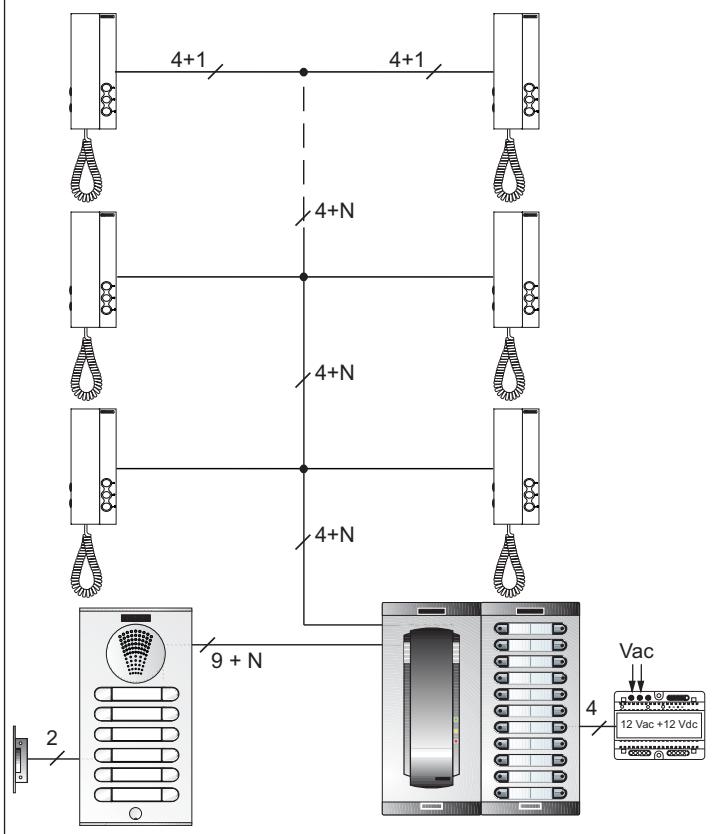

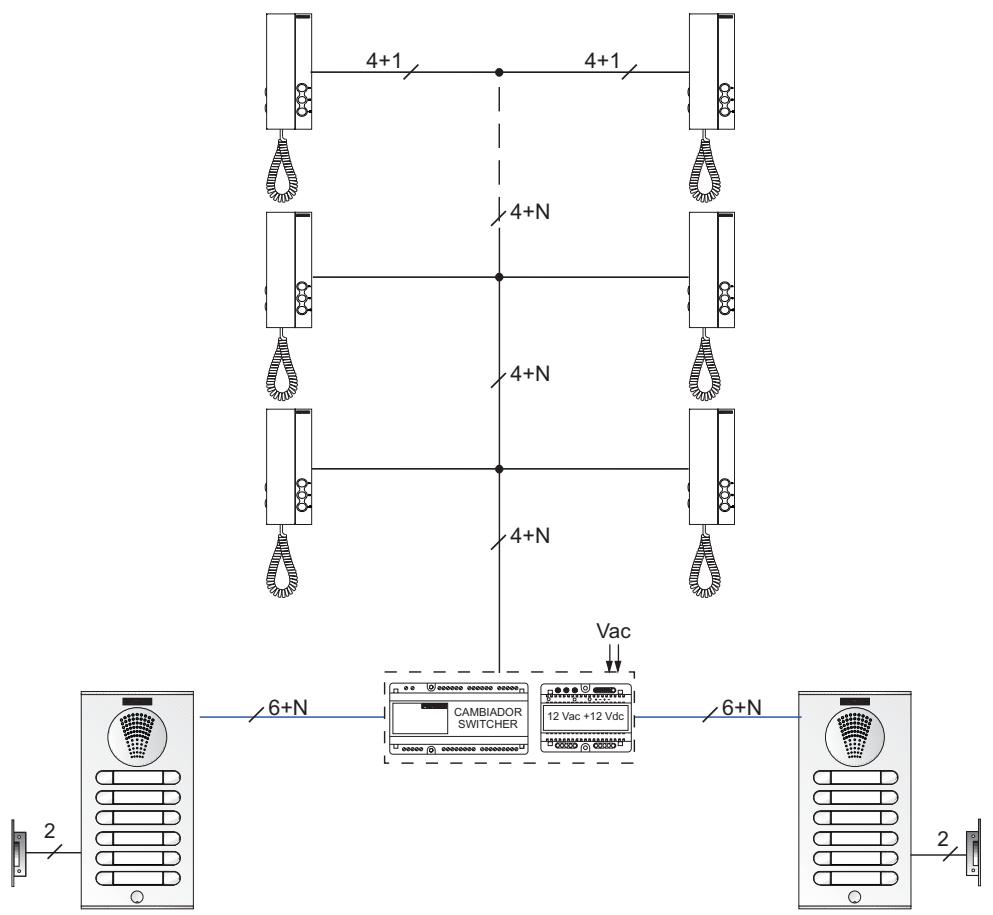

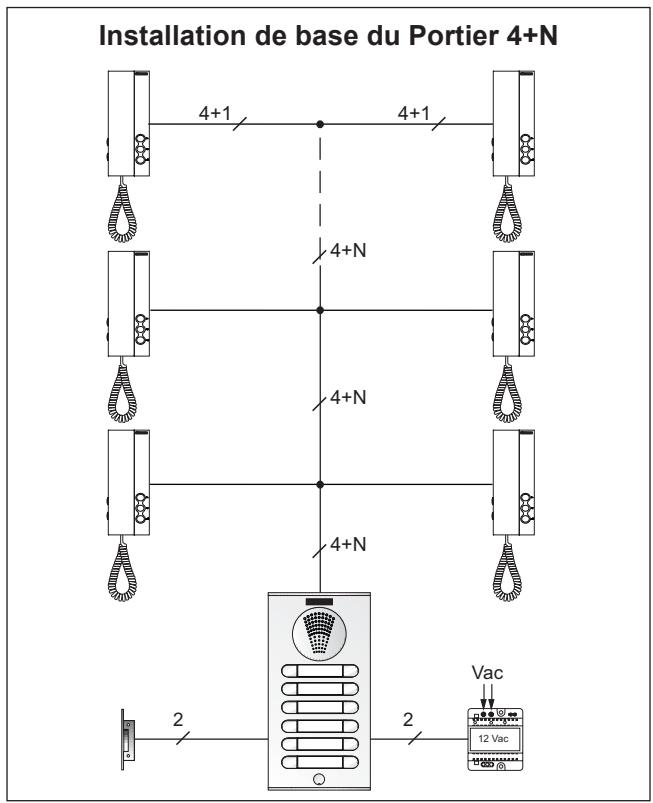

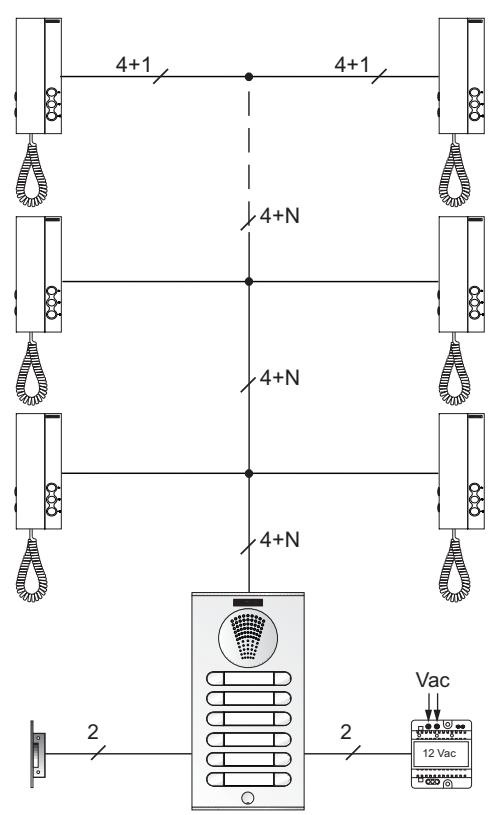

Scheme de base des installations pour PORTIER électronique 4+N
Câblage de base : 4 commons + appels.
1 accès audio
1 accès audio + conciergerie
2 accès audio

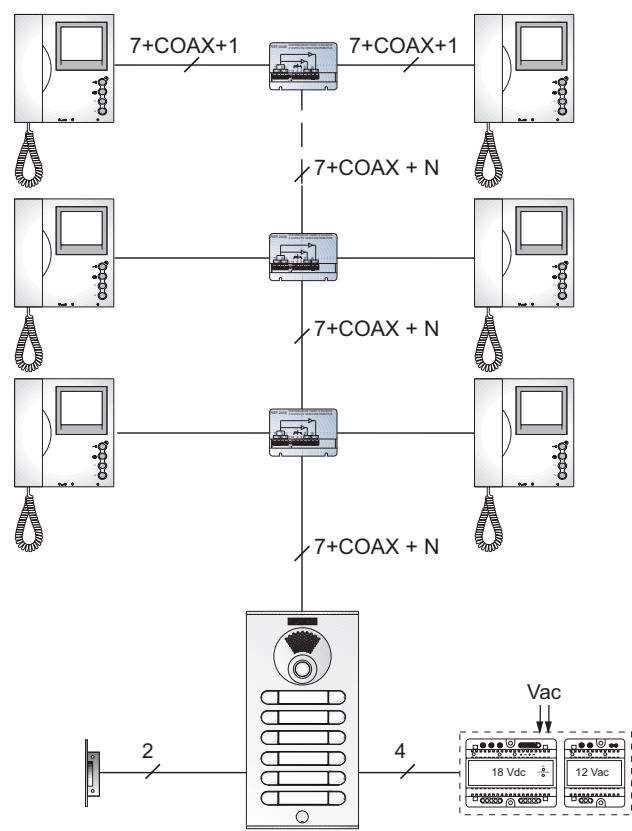

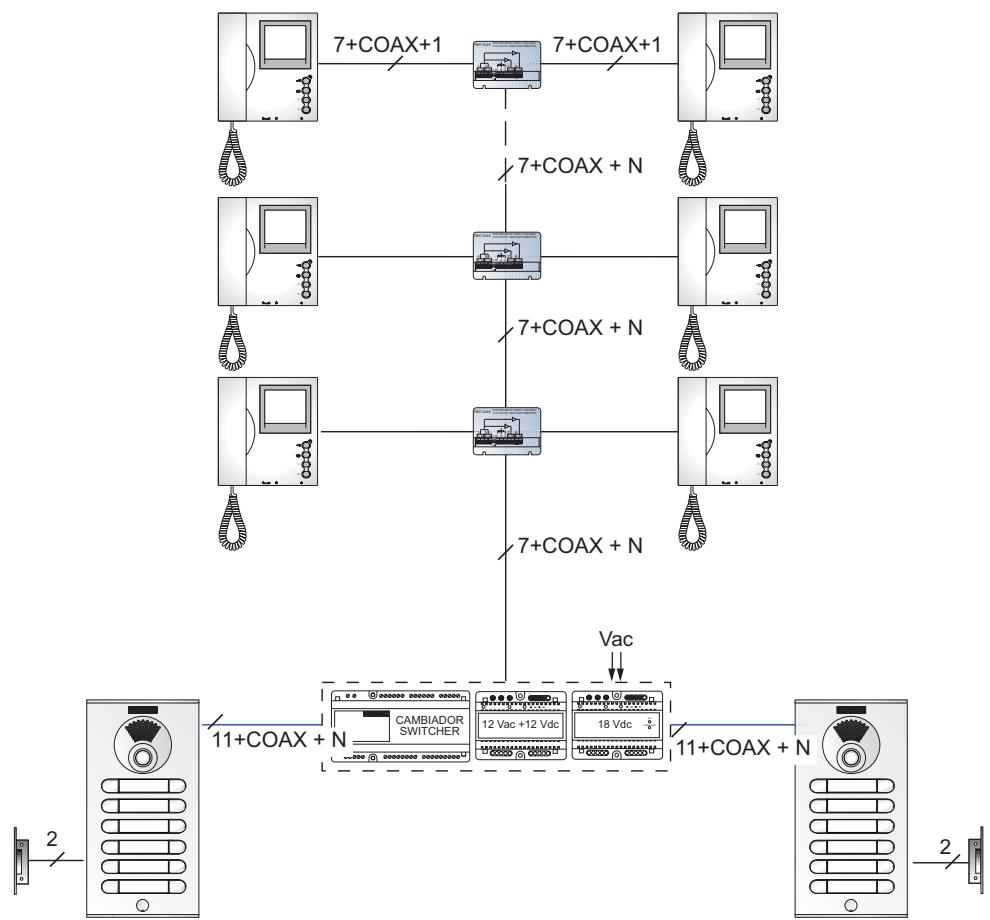

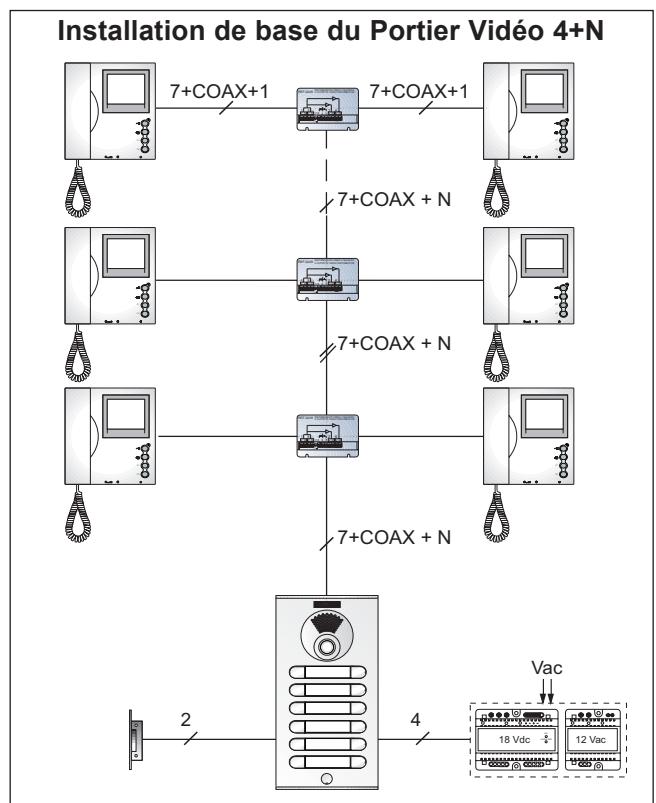

Schémas de base des installations pour PORTIER VIDEO 4+N
Câblage de base : 7 commons + appels.
1 accès video
2 accès videoo videoo

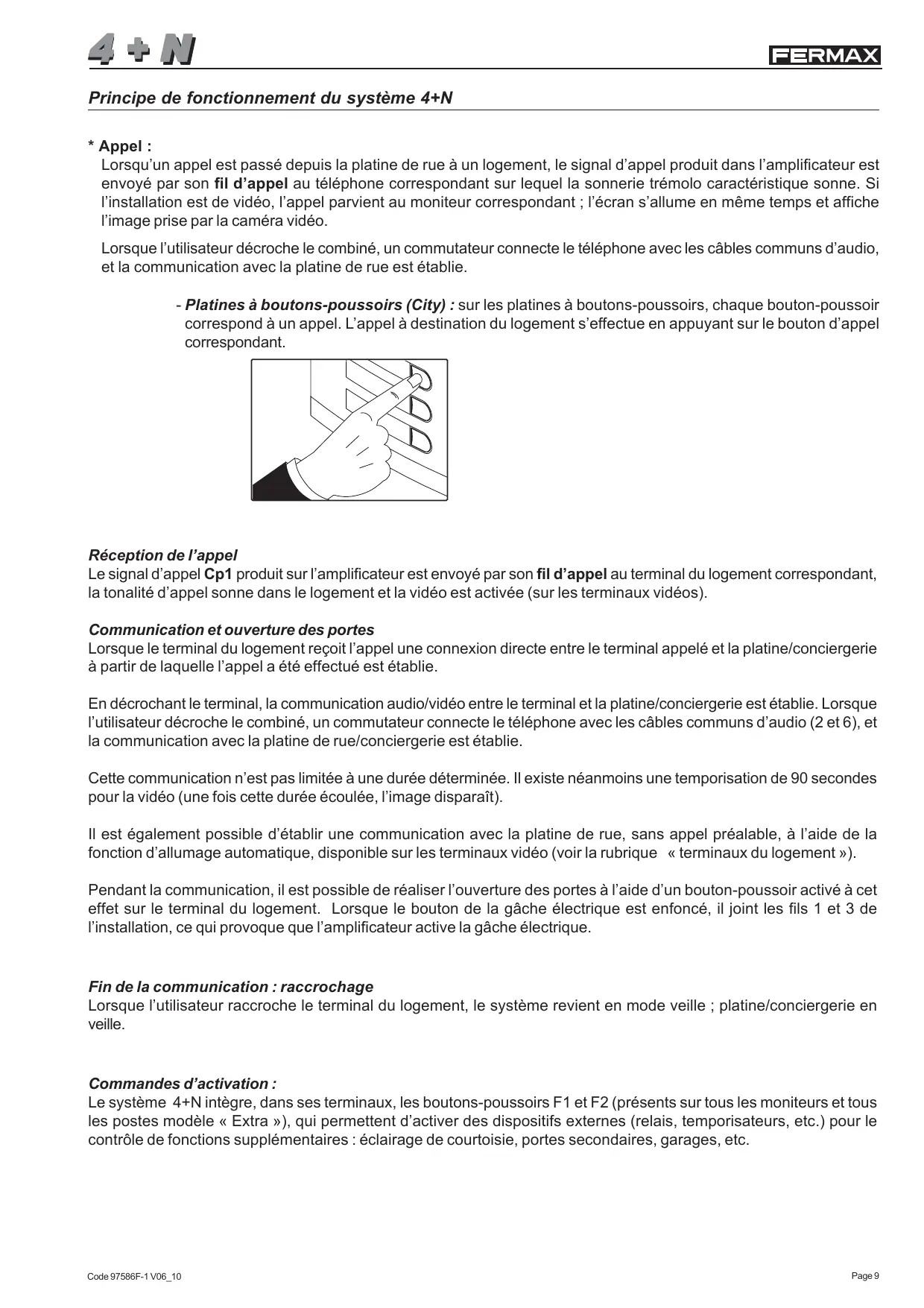

Principe de fonctionnement du système 4 + N

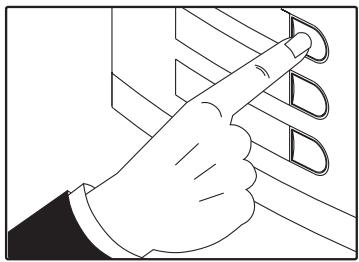

* Appel :
Lorsqu'un appel est passé depuis la platine de rue à un logement, le signal d'appeil produit dans l'amplificateur est envoyé par son fil d'appeil au téléphone correspondant sur lequel la sonnerie trémolo caractéristique sonne. Si l'installation est de video, l'appeil parvient au moniter correspondant ; l'écran s'allume en même temps et affiche l'image prise par laamera video.
Lorsque l'utilisateur decroche le combiné, un commutateur connecte le téléphone avec les câbles commun d'audio, et la communication avec la platine de rue est établie.
- Platines à boutons-poussoirs (City) : sur les platines à boutons-poussoirs, chaque bouton-poussoir correspond à un appel. L'appe l'destination du logement s'effectue en appuyant sur le bouton d'appe correspondant.
Réception de l'appeal
Le signal d'applé Cp1 produit sur l'amplificateur est envoyé par son fil d'applé au terminal du logement correspondant, la tonalité d'applé sonne dans le logement et la videoe est activée (sur les terminaux vidés).
Communication et ouverture des portes
Lorsque le terminal du logement reçoit l'applé une connexion directe entre le terminal appelé et la platine/conciergerie à partir de laquelle l'applé a été effectué est établie.
En décrochant le terminal, la communication audio/vidéo entre le terminal et la platine/conciergerie est établie. Lorsque l'utilisateur décroche le combiné, un commutateur connecte le téléphone avec les câbles commun d'audio (2 et 6), et la communication avec la platine de rue/conciergerie est établie.
Cette communication n'est pas limitée à une durée déterminée. Il existe néanmoins une temporisation de 90 secondes pour la vente (une fois cette durée écoulée, l'image disparaît).
Il est également possible d'établit une communication avec la platine de rue, sans appel préalable, à l'aide de la fonction d'allumage automatique, disponible sur les terminaux video (voir la rubrique « terminaux du logement »).
Pendant la communication, il est possible de réaliser l'ouverture des portes à l'aide d'un bouton-poussoir activé à cet effet sur le terminal du logement. Lorsque le bouton de la gâche électrique est enforcé, il joint les fils 1 et 3 de l'installation, ce qui provoque que l'amplificateur active la gâche électrique.
Fin de la communication : raccrochage
Lorsque l'utilisateur raccroche le terminal du logement, le système revient en mode veille ; platine/conciergerie en voille.
Commandes d'activation :
Le système 4+N intègre, dans ses terminaux, les boutons-poussoirs F1 et F2 (presents sur tous les moniteurs et tous les postes modèle « Extra »), qui permettent d'activer des dispositifs externes (relais, temporisateurs, etc.) pour le contrôle de fonctions supplémentaires : éclairage de courtoisie, portes secondaires, garages, etc.
Étapes d'installation et de mise en marche des installations 4+N
Pour installer etmettre en marche les installations 4 + N ,procedez comme suit :
1.- Installer et cabler les dispositifs.
Installez et connectez les dispositifs comme indiqué sur les schémas d'installation et de câblage duprésent livret technique ou de la documentation technique fournie avec chaque dispositif.
Pour les installations de remplacement, nous vous conseillons d'évaluer au préalable l'état du cablage pour en connaître les caractéristiques et évaluer les réparations ou les ajouts à faire au besoin.
Platines de rue :
En fonction du nombre de logements et des caractéristiques de l'installation, les systèmes de portier ou de portier video ont besoin d'une ou de plusieurs platines de rue. Ces dernières comprehennent les boutons-poussoirs utilisés pour appeler chacun des logements et un amplificateur qui comporte les élémentslectroniques nécessaires pour pouvoir étabir la communication acoustique avec les téléphones. Dans les installations de portier video, une camera video est également installée pour pouvoir capter le signal de video.
- Amplificateur :
Également appelé « groupe microphone », il s'agit du module qui comporte les circuits électroniques nécessaires au bon fonctionnement du système audio.
L'Amplificateur utilisé dans les platines City Line dispose de réglage de volume, dans les sens rue-logements et logements-rue, pour que l'installateur puisse régler le niveau du volume optimum, en fonction du niveau de bruit ambient, et pour éviter l'effet d'accoupling acoustique dans les téléphones. Il fonctionne par ailleurs avec les téléphones FERMAX et avec des téléphones d'autres marques, et peut donc être également utilisé en remplacement.
L'amplificateur comprend également le générateur de tonalité d'appel qui est envoyée au téléphone appelé lorsque le bouton-poussoir correspondant est actionné ; il comporte aussi un synthétiseur vocal qui rappelle au visiter de fermer la porte après être entré, en plusieurs langues au choix.

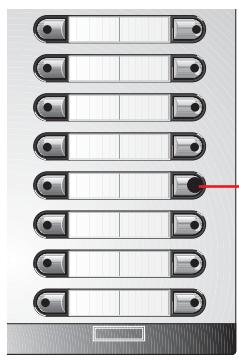

-Bouton-poussoir :
La platine de rue comporte un bouton-poussoir pour chacun des logements de l'immeuble,
Etant donne que le générateur de tonalite d'appl est integre dans l'amplificateur, la fonction du bouton-poussoir est d'envoyer ce signal au téléphone du logement correspondant.
- Caméra video :
Dans les installations de Portier video, le groupe amplificateur de la platine comprend le module deamera video. Cetteamera très sensible dispose d'un éclairage avec des leds si la luminosité est faible et d'une lentille grand angle qui permet d'avoir un champ de vision large.
Un contrôle manuel appelé « pan & tilt » permet une meilleure mise au point lorsque laamera video est installée.

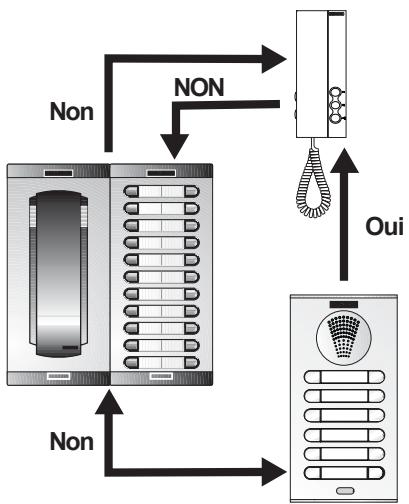

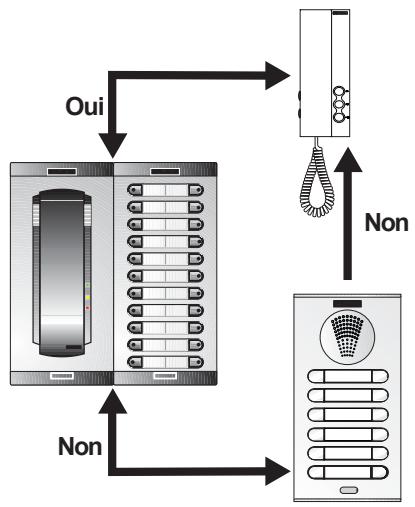

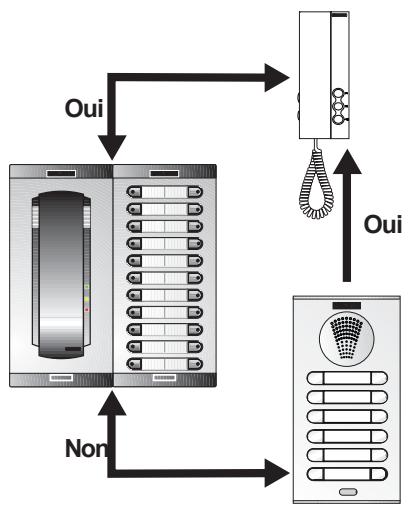

Conciergerie :
La Conciergerie joue le role de « filtrre » entre les visiteurs d'un immeuble et les résidents de ce dernier.
Commutateur de platines :
Necessaire dans les installations avec deux platines de rue ou plus (accès). Il est chargé de seLECTIONner automatiquement la platine depuis laquelle l'appea a ete passé.
Sources d'alimentation :
Les systèmes de Portier Électronique et de Portier Video ont besoin d'alimentations pour pouvoir fonctionner. Ces éléments se chargeant de convertir la tension du réseau de l'immeuble dans les tensions nécessaires pour le système (qui dépend du type d'installation : portier uniquement, portier video, conciergerie, etc.).
Distributeurs video :
Toutes les bifurcations du signal video doivent être effectuées avec ces distributeurs. Cela permet de garder constante l'impédance dans toute l'installation, indépendamment du nombre de moniteurs, en évitant les défauts de vision sur ceux-ci comme par exemple les images en double, la perte de contraste, etc.
Terminaux de logement : Téléphones/Moniteurs :
Nous installerons des telephones dans les installations de portier et un moniteur dans le logement pour les installations de portier video.
2.- Alimenter le système
Après le câblage du système 4 + N , lorsque le système 4 + N est mis sous tension, il est opérationnel et peut commencer à fonctionner (aucun type de programmation supplémentaire n'est nécessaire).
3.- RÉalisér les réglages finaux
Réalisez les réglages finaux de l'installation :
- Réglage de la puissance du son sens logement-rue, rue-logement.
- Orientation de laamera video de la platine.
- Sur le moniteur les commandes de luminosité et contraste permettent de régler les niveaux de vision souhaités.
- Sélectionnez la langue souhaïée dans le synthétiseur vocal.
Symboles généraux de l'installation des bornes
| SYMB. | FONCTIONS |
| 1 | Alimentation pour les micros des téléphones.
Activation des gâches (si 1 et 3 sont joints, la gâche électrique est activée). |
| 2 | Audio dans le sens logements-rue |
| 3 | Négatif commun. |
| appeal (4) | Fil d'appeal. Par le bouton-poussoir il envoie le signal d'appeal au téléphone |
| 6 | Audio sens rue-logements |
| Cp1 | Commun de boutons-poussoirs. Il s'agit de la borne par laquelle sort le signal d'appeal (trémolo qui est produit dans l'amplificateur). Les platines sont pré-câblées en usine de telle sorte que tous les boutons-poussoirs ont une borne connectée à ce terminal. Lorsqu'ils sont enfoncés, ils envoient un signal d'appeal au téléphone correspondant à travers le fil d'appeal. |
| Ab,Ab | Connexion de la gâche électrique. |
| CT | Lorsque le moniteur reçoit un signal d'appeal, il envoie automatiquement une tension de 12 Vcc par l'intérémédiaire de ce terminal, pour activer laamera. |
| V,M | Signal vidéo. Un cable coaxial de 75 Ohms est nécessaire. |

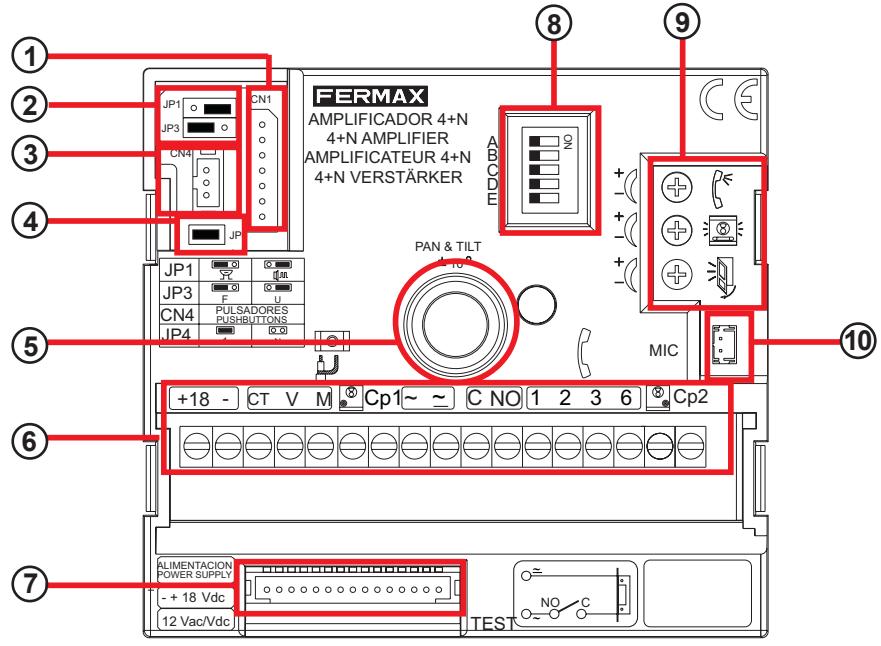

Amplificateur 4+N - Platines Nouvelle Cityline IMMEUBLE
L'amplificateur 4+N gère toutes les fonctions d'une installation 4+N : appel, signal de video, communication dans les deux sens, ouverture de porte...
Disponible pour les versions audio et video.
Nouveautés de l'amplificateur des Nouvelles Platines Cityline :
* Caméra intégrée dans l'amplificateur video
Les amplificateurs videoe integrent pour seule électronique laamera video et ses éléments de réglage (pan&tilt, Led d'éclairage de laamera video).
Cette caractéristique permet de remplaçer une platine pour portier par une platine pour portier video immédiatement, en utilisant le même boîtier à encastrer et en conservant les dimensions.
* Microphone sur profil interieur
Les nouvelles platines Cityline intègrent le microphone sur le profil interieur, à l'écart du haut-parleur (place dans l'amplificateur), ce qui améliore les prestations du son (déventuels grésillements et réactions sont évités).
① CN1: connexion pour platines numériques (sans fonction c'est le système 4+N).
② JP1: sélection de l'appoint électronique ou appel par vibreur.
Position du pont :
appelélectronique (^*)
appel vibreur
*) Configuration par défaut : appel électronique
JP3 : sélection pour terminal masses séparées ou masse commune.
Position du pont :
F masses séparées (*)
U masse commune
*) Configuration par défaut : terminal masses séparées
③ CN2. « L+, L- »: connexion éclairage boutons-poussoirs et porté-étiquettes. « CP »: commun de boutons-poussoirs.
④ JP4:platinesinstallees.
Position du pont :
1 1 platine (laisser pont).
N plusieurs platines avec commutateurs automatiques (enlever pont).
*) Configuration par défaut : 1 Platine.

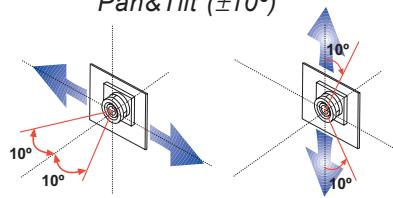

(5) Caméra video avec réglage Pan&Tilt de 10^ (amplificateur video).
Pan&Tilt (± 10^)
6 Bornes de raccordement :
+18, -: alimentation 18Vcc.
V, M : bornes de Video : V : conducteur interieur ; M : maille (conducteur extérieur) (seulement dans amplificateur de video).
vv : alimentation 12Vca/Vcc
C, NO: raccordement gâche.
1, 2, 3, 6 : communs audio.
Cp1 : commun des boutons-poussoirs double tonalité
Cp2: commun des boutons-poussoirs une seule tonalité
raccordement Bouton-poussoir/s Si l'amplificateur comporte le/les bouton-poussoir/s
⑦ Video Test Monitor (écran de test video): connecteur de test de moniteurs.
Synthétiseur vocal (en plusieurs langues): sélection de la langue du message « porte ouverte ».
Potentiometres pour réglages du son :
Réglage du volume du son sens rue-logement
reglage du volume du son sens logement-rue
réglage du volume de monitorisation d'appeL et synthetiseur vocal.
MIC: connexion microphone (microphone placé sur le profil inférieur de la platine).
- Caracteristiques Techniques
| Alimentation | audio | 12 Vca/Vcc. |
| vidéo | 18 Vcc |
| Consommations | en veille | 185 mA |
| avec son | 460 mA |
| caméra | 180 mA |
| éclairage (par ligne de boutons-poussoirs) | 3 mA |
| Température de fonctionnement | -10, +60 °C |
| Puisance sonore maximale sens Logement-Rue | 2 W |
| Puisance sonore maximale sens Rue-Logement | 0,15 W |
| Volume régblable dans les deux sens | |

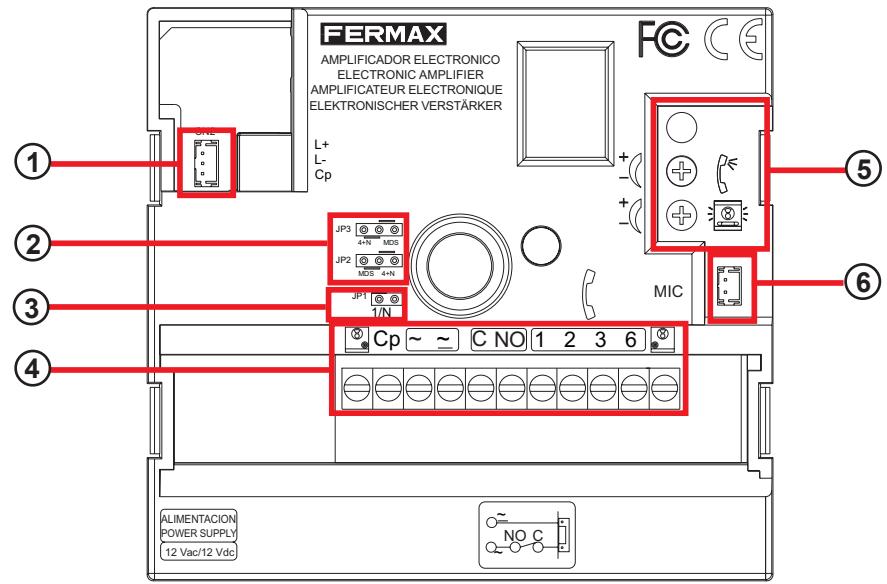

Amplificateur 4+N - Platines Nouvelle Cityline KIT
L'amplificateur 4+N gère toutes les fonctions d'une installation 4+N : appel, communication dans les deux sens, ouverture de porte...
Disponible UNIQUEMENT dans la version Audio.
Les nouvelles platines Cityline intègre le microphone sur le profil interieur, à l'écart du haut-parleur (place dans l'amplificateur), ce qui améliore les prestations du son (déventuels grésillements et réactions sont évités).
① CN2. « L+, L- »: connexion éclairage boutons-poussoirs et porté-étiquettes. « CP »: commun de boutons-poussoirs. Dans les platines en kit avec interieur précâblé.

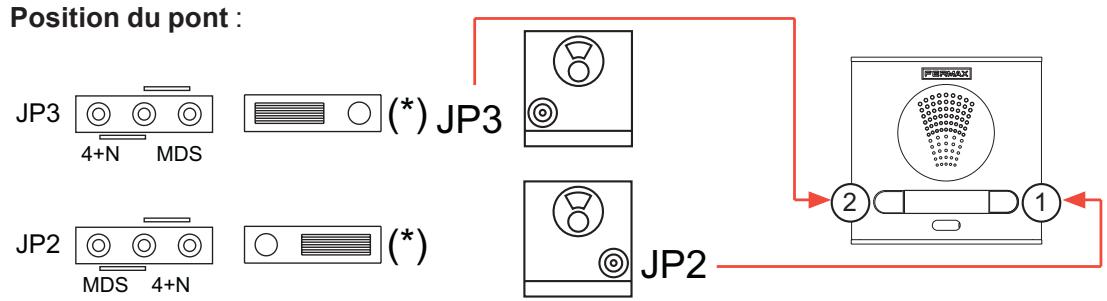

② JP2-JP3: sélection pour le fonctionnement dans le système 4 + N ou système MDS.
(*) Configuration par défaut: système 4 + N
③ JP1: platines installées.
Position du pont :
1 platine (laisser pont).
N plusieurs platines avec commutateurs automatiques (enlever pont).
*) Configuration par défaut : 1 Platine.
Pour plus de détails, voir « Section II. Schémas de câblage »
(4) Bornes de raccordement :
, :alimentation12Vca/Vcc
C, NO: raccordement gâche.
1, 2, 3, 6 : communs audio.
: boutons-poussoirs d'appl a logement 1 et 2. Raccordement borne 4 du tellephone.
(5) Potentiomètres pour réglages du son :
réglage du volume du son sens rue-logement
réglage du volume du son sens logement-rue
⑥ MIC: connexion microphone (microphone placé sur le profil inférieur de la platine).
- Caracteristiques Techniques
| Alimentation | 12 Vca/Vcc. |
| Consommations | en veille | 65 mA |
| avec son | 75 mA |
| appel | 600 mA |
| éclairage (par ligne de boutons-poussoirs) | 3 mA |
| Température de fonctionnement | -10, +60 °C |
| Puisance sonore maxime sens Logement-Rue | 2 W |
| Puisance sonore maxime sens Rue-Logement | 0,15 W |
| Volume régblable dans les deux sens | |
PLATINES NOUVELLE CITYLINE 4+N
Platines CITY 4+N profil continu
Les platines City 4 + N se caractérisent par les éléments suivants :
- Module amplificateur 4+N : module qui gère toutes les fonctions de l'installation : appel, communication bidirectionnelle, ouverture des portes...
Sur les platines video, le module amplificateur intègre, outre l'électronique de l'amplificateur, la camera video (N&B et couleur).
- Boutons-poussoirs d'essay : l'essay à destination du logement s'effectue en appuyant sur le bouton d'essay attribué au logement correspondant.
- Modules fonctions supplémentaires : il existe différents modules (facultatifs) qui, installés sur le Viseur de la platine de rue, fournissant à l'installation des fonctions supplémentaires, en augmentant les prestations du système : modules de clavier, lecteur de cartes de proximité, bluetooth pour le contrôle d'accès, etc...
* Typologie des Platines CITY 4+N

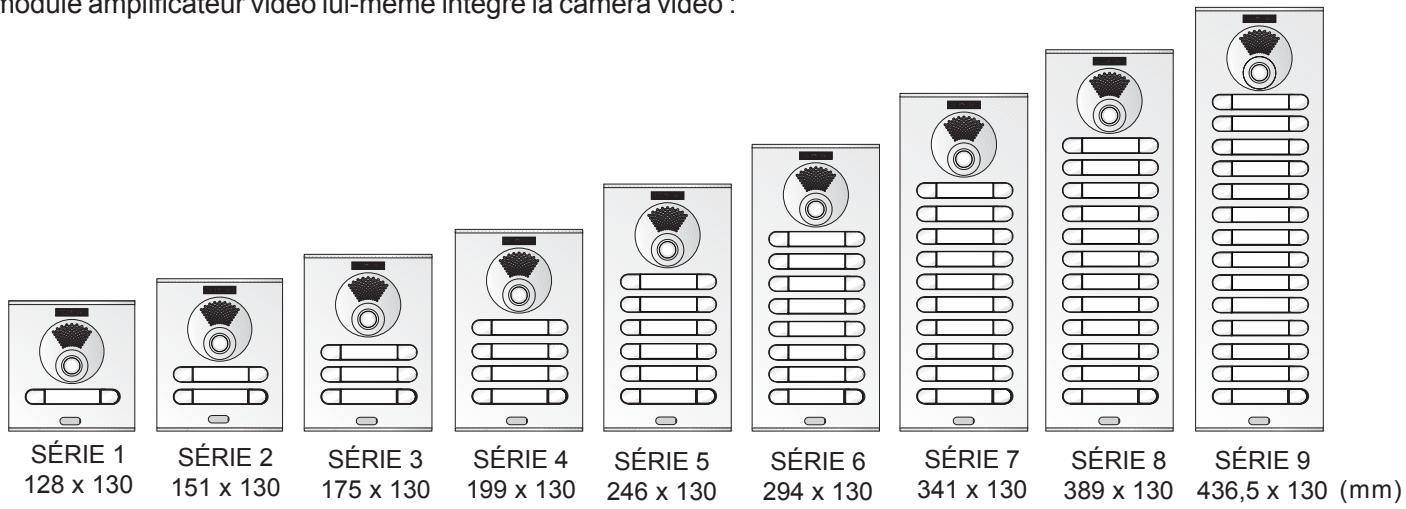

En termes de design, les platines CITY se répartissant en 9 séries. Toutes proposent la même largeur; en revanche, la hauteur peut varier.
La nouvelle ligne de platines CITY permet de monter sur une meme série l'amplificateur audio ou video, puisque le module amplificateur video lui-même intègre laamera video :
Les platines CITY permettent d'effectuer différents types de combinaisons (amplificateur audio, avec bouton-poussoir simple ou double, avec viseur...) tout en pouvant selectionner, pour chaque cas, celle qui s'ajuste le比较好 aux caractéristiques de l'installation (nombre de logements, portier ou portier video, etc.):
Platine avec amplificateur audio et boutons-poussoirs simples.

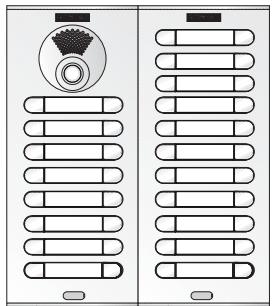

Platine avec amplificateur video, viseur et boutons-poussoirs doubles.
Platine 1 avec amplificateur video et boutons-poussoirs doubles.
Platine 2 sans amplificateur et avec boutons-poussoirs doubles.
Modules fonctions supplémentaires : il existe différents modules (facultatifs) qui, installés sur le viseur de la platine de rue, fournissant à l'installation des fonctions supplémentaires, en augmentant les prestations du système : lecteur de cartes de proximité, bluetooth pour le contrôle d'accès, etc...
Platines SKYLINE
Les platines 4 + N modulaires composent la ligne de platines de rue au profil continu et à la composition modulaire de FERMAX. Les platines modulaires se caractérisent par le biais des éléments suivants :
- Module amplificateur 4+N SKYLINE : module qui gère toutes les fonctions d'une installation VDS : appel, communication dans les deux sens, ouverture de porte... Disponible pour les versions audio et video (N&B et couleur).
- Modules à Boutons-poussoirs SKYLINE : l'essay à destination du logement s'effectue en appuyant sur le bouton d'essay attribué au logement correspondant. Les modules de boutons-poussoins sont disponibles avec 2, 4 et 8 boutons-poussoins.
- Modules SKYLINE fonctions supplémentaires : il existe différents modules (facultatifs) qui, installés sur la platine de rue, fournissant à l'installation des fonctions supplémentaires, en augmentant les prestations du système : modules de clavier, lecteur de cartes de proximité, bluetooth pour le contrôle d'accès, etc...
* Typologie des Platines SKYLINE 4+N
Le montage de la platine est extrémement simple. Il suffit de désir la combinaison de modules, de les emboiter dans leur support et de les relier entre eux à l'aide des cables de connexion :
Platines modulaires SKYLINE
Nécessaires à l'insertion des modules : amplificateur, boutons-poussons, porte-étiquettes, etc...
Les modèles de platines correspondant aux séries 2, 4, 5, 6, 7, 8 et 9 des platines CityLine.
Modules Amplificateurs SKYLINE
Audio ou video (N&B et couleur), avec ou sans boutons-poussoirs d'apple intégrés.
Compend un cable de connexion au premier module de boutons-poussoirs.
Audio
Vidéo
Modules de boutons-poussoirs SKYLINE
Ils sont fournis avec un cable d'interconnexion au module suivant. Il existe 2 tailles pour les modules :
Dimensions des modules.
- Module V: 105,2 x 47,5 mm (largeur-hauteur).
- Module W : 105,2 x 95 mm (largeur-hauteur).
Simples
Doubles
Module V
Module W
Câble de connexion entre platines
Les platines CITY permettent d'effectuer différents types de combinaisons. Pour raccorder les modules entre différentes platines, ce cable est nécessaire.
Modules SKYLINE fonctions supplémentaires
1- Porte-étiquettes panoramicques
4-Lecteur d'empreintes (^*)
2- Modules aveugles
5-Lecteur bluetooth (^*)
3- Clavier Memokey (*)
6-Lecteur deproximé (^*)
(*) Contrôle autonome des accès
7- Écran d'information
1
2
3
4
5
7
*Interconnexion des modules de boutons-poussoirs
Les différents modules de boutons-poussoirs se connectent entre eux pour former la configuration de la platine souhaitee :
Détail de l'interconnexion de 2 platines.
Cable de connexion entre platines
Réf. 2450 : 3 fils
- Détail du câblage des boutons-poussoirs de la platine aux téléphones / moniteurs des logements.
L'appe l a destination du logement s'effectue en appuyant sur le bouton d'appe l attribué au logement correspondant.
(*) Fil d'appoint : CABler au connecteur n°4 du terminal du logement correspondant.
*
* Modules SKYLINE en option pour les platines de rue
Il est possible de compléter les installations de platines City Line avec l'un des modules décrits ci-après : Il existe deux tailles pour les modules : V et W. Les modules W mesurent deux fois plus que les V.
Dimensions :
- V: 105,2 (H) × 47,5 (V) mm.
- W:105,2 (H) x 95 (V) mm.
Module Memokey
Clavier numérique qui permet aux résidents de l'immeuble (ou au personnel autorisé) d'ouvoir la porte du vestibule en composant un code à 4, 5 ou 6 chiffres. il est possible de définir jusqu'à 100 codes d'utilisateur.
Taille du module: W.
Module Lecteur de Proximate.
Lecteur qui permet l'ouverture de la porte enprésentant une carte de proximité, semble à une carte bancaire. Seules les cartes autorisées actionneront le dispositif. Un contact physique n'est pas nécessaire. il est possible de définir jusqu'à 400 cartes d'utilisateur. Taille du module : V.
Badge de proximité
De la même taille et de la même épaissieur qu'une carte de crédit, chaque badge de proximité, qui n'a besoin d'aucun type de maintenance est équipé d'un code unique qui sera reconnu par le Module Lecteur de Proximité uniquement si celui-ci a étéprogrammé au préalable.
Le code est marqué sur chaque badge pour pouvoir l'enregistrrer dans le système.
Ils sont disponibles en plusieurs modèles :
- Non personalisés et sans bande magnétique.
- Non personalisés et avec bande magnétique.
- Personnalisable (photo, nom, entreprise...).
- De remplacement et avec bande magnétique.
Module Bluetooth
Contrôle d'accès par le biais d'un téléphone muni de la technologie Bluetooth.
C'est le téléphone lui-même qui sert d'identificateur à l'utilisateur. Chaque téléphone avec Bluetooth possède un code qui le différencie ; il peut donc reconnaître l'utilisateur et decide ainsi de l'ouverture de l'accès.
Il existe 2 modes de fonctionnement. La capacité des utilisateurs variera en fonction du mode choisi.
○Avec la liste des téléphones autorisés.Capacité pour 40 téléphones.
○ Sans la liste des téléphones. Tout téléphone proche du bluetooth activé devra saisir son PIN ; la gâche ne sera activée que si le code PIN est bien introduit correctement.
Taille du module: V.
Module Lecteur d'Empreinte Digitale.
Lecteur d'accès biométrique par empreintes digitales avec capteur thermique. Identifie l'utilisateur par son empreinte digitale (caracteristique unique et propre à chaque personne), ce qui donne un niveau de sécurité supérieur à tout autre système qui utilise d'autres types d'identificateurs. Capacité de stocker jusqu'à 950 empreintes digitales.
Mode de fonctionnement : 1 ou 2 empreintes digitales par personne.
953 (001...953) en mode 1 empreinte digitale par personne.
633 (001...633) en mode 2 empreintes digitales par personne.
FERMAX
Avid, Tres Cruces, 133
46017-Valencia (Spain) www.fermax.com
Module Porte-Étiquettes Panoramaque
Permet d'ajouter une étiquette d'identification avec le nom de l'immeuble, l'adresse, ou toute autre coordonnée intéressante.
Le porte-étiquettes est muni d'un rétro-éclairage.
Voussoupvezyousvourntelteksteoulelogo du portetétiquettespanoramiqueaupresde notreServicePublicite.
Disponible dans les deux tailles existantes : V et W.
Module sans boutons-poussoirs.
Module enjoliveur à placer sur le viseur de la platine pour un besoin particulier : besoin de ces dimensions de platine, installation posterieure d'un module de contrôle des accès...etc.
Disponible dans les deux tailles existantes : V et W.
Le module "Écran d'Information" présente avec des iconônes à Led le statut dans lequel se trouve la platine.
Ces iconônes ont la signification suivante :
-
appel
-
communication
-
ouverture de la porte
Taille du module : V.
CONCIERGERIES ANALOGIQUES (4+N)
Le système 4+N peut être complété avec une CENTRALE DE CONCIERGERIE à montage mural.
Conciergerie CityLine.
La centrale de conciergerie CITYLINE est munie d'une téléphone de concierge et d'une platine avec le même nombre de boutons-poussoirs que la platine de rue.
Les centrales de conciergerie CITYLINE disposent de 2 modes de fonctionnement: Mode Jour et Mode Nuit; activés/désactivés par clé.
Fonctions disponibles :
- ouverture de la porte
- réception d'appels de logements
- communication avec les logements.
Modes de fonctionnement :

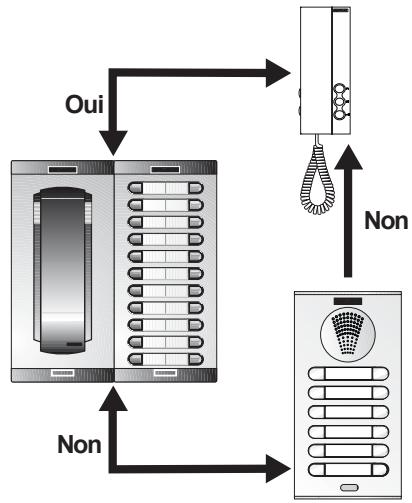

MODE JOUR (Position de la clé connectée) :
- La platine de rue reste déconnectée, la connexion existe uniquement entre les Téléphones et la Conciergerie. Il n'est donc pas possible d'appeler les logements depuis la rue.
- Depuis les logements il est possible d'appeler la Conciergerie en appuyant sur le « bouton d'ouverture des portes ». Le concierge peut parler avec le resident en décrochant simplement son combiné.
MODE NUIT (Position de la clé déconnectée) :
- La platine de rue reste connectée aux téléphones, le système fonctionne de manière classique.
- Depuis la Conciergerie il est impossible d'appeler ou de receivevoir des appels des logements.
Pour plus d'informations concernant la Centrale de Conciergerie CITYLINE, veuillez consulter le manuel code : - 94824 Manuel conciergerie Cityline.

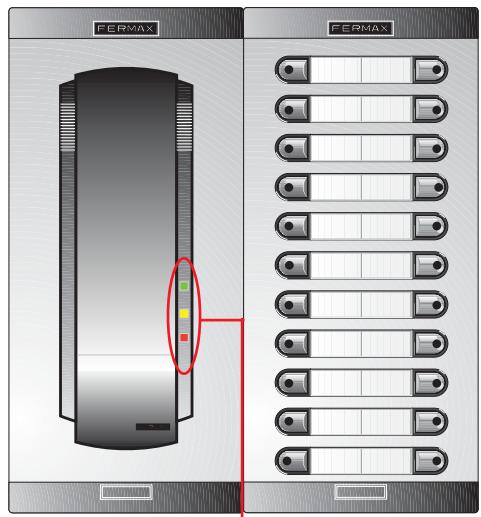

Telephone concierge
Module boutonspoulos.
Boutons de contrôle.
La Conciergerie CITYCOM permet quatre types différents de communication. Le type de communication peut êtreCHOsi avec les boutons de contrôle. Selon le bouton enforcé, la Centrale se trouve dans l'un des trois statuts disponibles :
-bouton vert : CONCIERGE - LOGEMENT et LOGEMENT - LOGEMENT.
- bouton jaune : LOGEMENT - PLATINE.
- bouton rouge : CONCIERGE - PLATINE
La Conciergerie peut avoir deux versions de boutons-poussoirs d'applés aux logements :
Boutons-poussoirs d'appoint DE BASE : permettent d'appeler depuis la Conciergerie au logement choisi. Lorsque l'utilisateur appelle le concierge depuis le logement, une tonalité d'appoint sonne à la conciergerie.
- Boutons-poussoirs d'applel AVEC RETENUE : permettent d'appler depuis la Conciergerie au logement choisi. Lorsque l'utilisateur appelle le concierge depuis le logement, une tonalité d'applé sonne à la conciergerie et la « led du bouton-poussoir » du logement appelé s'allume. La led reste allumée.
Le concierge peut eteindre toutes les leds de signalisation en appuyant sur le bouton de réinitialisation (bouton noir) de la conciergerie.
Modes de fonctionnement :
MODE JOUR (Position de la clé connectée) :
- La Conciergerie recoit les appels en provenance des logements et de la platine de rue.
- Le type de communication peut être choisi avec les boutons de contrôle.
- Il n'est pas possible d'appeler directement de la platine aux logements, le concierge doitmettre en communication la platine et le logement souhaité.

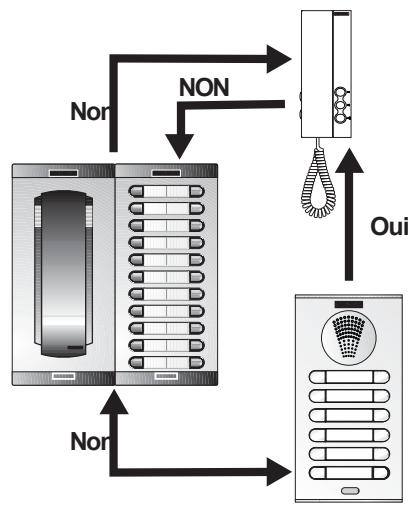

MODE AUTOMATIQUE (Position de la clé connectée) :
- la Conciergerie recoit les appels en provenance des logements et de la platine de rue.
- le type de communication peut être choisi avec les boutons de contrôle.
- les appeals de la platine de rue aux logements sont reçus simultanément à la Conciergerie et dans le logement et la communication de la platine de rue avec le logement souhaité est automatiquement établie.
MODE NUIT (Position de la clé déconnectée) :
- la Conciergerie est totalement désactivée, elle ne peut pas receivevoir d'appels depuis les logements et les appels depuis la platine de rue vont directement aux téléphones des logements.
Pour plus d'informations concernant la Centrale de Conciergerie CITYCOM, veuillez consulter le manuel code : - 94487 Manuel conciergerie CITYCOM.
Pour plus de détails, voir « Section II. Schémas de câblage »
DISPOSITIFS DE BASE DES INSTALLATIONS 4+N
Outre les platines de rue et les conciergeries, le système 4 + N nécessite un ensemble de dispositifs de base pour compléter l'installation et garantir un correct fonctionnement de cette dernière.
Les fonctions de chacun d'entre euxsontpresentees et décrites dans le détail ci-dessous :
| DISPOSITIONIF | FONCTION |
| Commutateurs
(rés. 8811, rés. 8812) | M123456OPRSTUVWXYZ
CAMBRADOR AUTOMATICO
VIDEOPORTERO
REF. 8812
HJKLM: A B C D E F G H I N M N O P Q R S T U V W X Y Z | Nécessaire dans les installations avec deux platines de rue ou plus (accès), jusqu'à 7 maximum. Il est charge de sélectionner automatiquement la platine depuis laquelle l'appeal a été passé.
Format Rail DIN 10 éléments. |
| Commutateur
(rés. 8819) | FERMAX MINICAMBIADOR
REF. 8819 MINISWITCHER
N/A
EXTRA REPOSO
(2 3 4)
TLEPOLOD ON
1 2 3 4 6 1 2 3 4 6 A R
1 2 3 4 6 1 2 3 4 6 T | Ne peut être utilisé qu'avac des platines Audio à 1 bouton-poussoir.
Nécessaire dans les installations avec deux platines de rue ou plus (accès), jusqu'à 7 maximum. Il est charge de sélectionner automatiquement la platine depuis laquelle l'appeal a été passé. |
| Distributeurs
(rés. 2448, 2449) | FERMAX DISTRIBUTOR VIDEO 4 SALIDAS
REF. 2449 4 OUTPUTS VIDEO DISTRIBUTOR
1 5 6 7 8
V.M.V.M.+18 4 3 V.M.V.M.V.M.V.M
OBSERVATION
TENANT
1 2 3 4 6 1 2 3 4 6 A R | Les « Distributeurs video » sont nécessaires sur tous les points de l'installation où sont réalisées les bifurcations du signal video : distribution en branches, distribution dans les étages de logements, etc. |
| Alimentations 4+N
(rés. 4830, 4810, 4812, 4800) | Gâte électrique | Alimentations Alimentent l'installation.
En fonction de l'installation (portier, portier video, nombre de moniteurs installés, type de gâche utilisé, distances, commutateurs, etc.), l'alimentation nécessaire peut varier en modèle et en nombre d'alimentations. |
| Mème si les installations 4+N (audio) sont normalement alimentétées à 12 Vca et sont par conséquent installées avec des gâches sur alimentation alternative, elles peuvent aussi être alimentétées avec 12 Vcc. Dans ce cas, la gâche électrique à installer doit être de 12 Vcc. |
Commutateurs automatiques (réf. 8811 - ref. 8812)
Nécessaires dans les installations avec deux platines de rue ou plus (accès/ports), jusqu'à 7 maximum. Il est chargé de selectionner automatiquement la platine depuis laquelle l'appel a été passé.
Format Rail DIN 10 éléments.
Ils existent en 2 modèles :
Commutateur AUDIO ref. 8811
Pour les systèmes de portier électronique.
Sélectionne la PROVENANCE de l'appoint, permet la communication uniquement avec la platine par laquelle l'appoint a été composé et qui actionne la gâche correspondante. Dans une installation avec 2 portes, 1 commutateur est nécessaire. Lorsqu'il y a plus de 2 portes, jusqu'à 7 maximum, on utilise un commutateur par porte.
Commutateur VIDÉO réf. 8812
Pour installations de portier video.
Sélectionne la PROVENANCE de l'appoint, permet la communication et la video unquiement avec la platine par laquelle l'appoint a ete compose et qui actionne la gache correspondante. Dans une installation avec 2 portes, 1 commutateur est neceassaire. Lorsqu'il y a plus de 2 portes, jusqu'à 7 maximum, on utilise un commutateur par porte.
1 Alimentation.
(2) Led d'indication platine activée (seconde). Arrêt platine principale / allumage platine seconde.
(3) Terminaux de RESET.
(4) Termaux de connexion d'AUDIO (OP Q R S T U V W X Y Z).
⑤ Activation platine principale (H-J)/platine secondaire (I-K).
(6) Sortie synchrone (L).
⑦ Activationforcépar-（A).
(8) Terminaux de connexion CT (B C D E F G).
⑨ Terminaux de connexion de VIDEO Entrée / Sortie de video.
4. Termaux de connexion d'AUDIO.
Le commutateur automatique a 2 positions « VEILLE » (platine principale), position par défaut et « ACTIVÉE » (platine secondaire).
P1 est la platine connectée aux téléphones lorsque le commutateur est dans la position de « veille », tandis que P2 se connecte lorsque le commutateur est en position « activé ».
- Platine sur PRINCIPAL (veille): ORUX
- Platine SECONDAIRE (activée) : P S V Y
- Terminal LOGEMENT : Q T W Z
Contacts du commutateur
5. Activation platine principale (H - J) / platine seconde (I - K).
Pour amener le commutateur en position d'« activé », nous faisons passer le courant du commun de boutons-poussoirs Cp de P2 (platine secondaire) par les bornes d'activation I-K.
Le courant du commun de boutons-poussoirs de P1 (platine principale) en passant par les bornes H-J le forcerait à passer en position de « voirle »
Néanmoins le commutateur passera de la position d'« activé » à « veille » au bout de 90 secondes.
Il est nécessaire de couper le commun de boutons-poussoirs et d'enlever le pont JP1 de toutes les platines.
Pour plus de détails, voir « Section II. Schémas de câblage »
Terminaux d'Activation Platines :
Platine PRINCIPALE: H J
Platine SECONDDAIRE : I K
- Termaux de connexion CT.
- Termaux de connexion de VIDEO : entrée / sortie de video.
Contacts du commutateur
- Le commutateur d'audio a les mêmes terminaux que le commutateur de video à l'exception de ceux décrits aux points 8 et 9,
* Caracteristiques techniques
| Alimentation | 12 Vcc |
| Consommation activé | 180 mA |
| Temporisation | 90 secondes |
Mini-commutateur Pavillon (réf. 8819)
Le « Mini-commutateur Pavillon » ne peut être utilisé qu'avac des platines 4+N d'AUDIO à 1 bouton-poussoir uniquement. Nécessaires dans les installations avec deux platines de rue ou plus (accès/ports).
Sélectionne la provenance de l'appoint, permet la communication uniquement avec la platine par laquelle l'appoint a été composé et qui actionne la gâche correspondante. Dans une installation avec 2 portes, 1 commutateur est nécessaire. Lorsqu'il y a plus de 2 portes, jusqu'à 7 maximum, on utilise un commutateur par porte.
Terminaux de connexion
① Connexions commutateur préalable.
② Alimentation
(3) Terminaux commutation supplémentaire.
4 Connexion platine active.
5 Connexion platine veille.
6 Connexion téléphone.
⑦ Point N/1 (1 ou plusieurs platines).
(8) A:activation mode actif.
9 R:activation mode veille.
Connexions commutateur suivant.
11 Régulateur temps mode actif.
⑫ Voyantindicateurmodeactif.
Terminaux commutation supplémentaire
Mode VEILLE
Mode ACTIF
* Caracteristiques Techniques
| Alimentation | 12Vca - 12 Vcc |
| Consommation activé | 40 mA |
| Dimensions (hauteur x largeur x profondeur) | 61 x 86 x 21 mm |
Alimentations système 4+N (sources d'alimentation)
Le correct fonctionnement de tout système électrique/electronique dépend, en grande partie, du bon dimensionnement de son alimentation. Il faudra particulièrement faire attention au besoin du modèle et du nombre d'alimentations nécessaires aux installations de portier/portier video 4+N.
Les systèmes 4+N s'alimentent :
- Audio : 12 Vca/Vcc.
- Video : 18 Vcc
Mais, en fonction de l'installation (nombre de moniteurs installés, type de gâche utilisé, distances, commutateurs, conciergerie, etc.) l'alimentation nécessaire peut varier selon le modele et le nombre d'alimentations.
Sources d'alimentation :
- Source ref. 4800:12Vca/1,5A (DIN 4).
- Source ref. 4830: 18 Vcc/3,5 A (DIN 6) avec Led d'etat (1).
- Source ref. 4812: 18 Vcc/1,5A (DIN 6) avec Led d'etat (1).
- Source réf. 4810: 12 Vca/1,5 A - 18 Vcc/1,5 A (DIN 10) avec Led d'étéat (1).
- Source ref. 8791 : sortie normale 12Vca/1,5A Sortie d'urgence 12Vcc/1,5A.
Pour commutateurs / conciergeries :
- Source ref. 8809: s'alimente sur 12Vca (DIN 6). Sorties 12 Vca/1,5A - 9 Vcc/0,3A.
- Source ref. 88231: 12Vca/1,5A - 12Vcc/0,5A (DIN 6).
| Installations d’Audio
12 Vca | Installations de Vidéo
12Vca + 18Vcc |
| Installations d’Audio + Commutateur/s
12Vca + 12Vcc | Installations de Vidéo + Commutateur/s
12Vca + 18Vcc + 12Vcc |
| Installation d’Audio + Conciergerie
12Vca + 12Vcc | Installation de Vidéo + Conciergerie
12Vca + 18Vcc + 12Vcc |
Alimentation audio ref. 4800 12Vca/1,5A (DIN 4).
Necessaire dans toutes les installations, de Portier Électronique et de Portier Video. Sortie 12 Vca pour alimentation de l'amplificateur.
Une seule alimentation est nécessaire pour tout le système d'audio dans les immeubles à un seul accès. Pour les systèmes avec plusieurs accès ou les lotissements, consultez les schémas d'installation correspondants.
Necessaire dans toutes les installations de portier video
Fournit 18 Vcc pour alimentation de laamera video et des moniteurs. Une alimentation est nécessaire pour 40 moniteurs.
Alimentation video ref. 4812 18 Vcc/1,5A (DIN 6)
Necessaire pour les extensions de moniteurs au niveau des logements.
Une alimentation est nécessaire pour 2 moniteurs.
Alimentation audio-video ref. 4810 12Vca/1,5A - 18Vcc/1,5A (DIN 10).
Les kits de portier video comportent une alimentation.
Le kit permet les extensions suivantes sans alimentation supplémentaire : 1 monitreur ou 2 téléphones.
Alimentation audio urgence ref. 8791 Sortie normale 12Vca/1,5A - Sortie d'urgence 12Vcc/1,5A (DIN 10).
Necessaire pour que le système audio et l'ouverture de la porte puissant fonctionner en cas de coupures d'alimentation électrique du secteur.
Sortie de 12 Vca dans des conditions normales et de 12 Vcc en cas de coupure de courant electrique. Compend une batterie Ni-Cd qui se recharge rapidement et assure le fonctionnement du système audio et plus de 400 services de gâches électriques.
Une alimentation est nécessaire par platine.
Distributeur de tension ref. 8809 S'alimente sur 12Vca (DIN 6). Sorties 12 Vca/1,5A - 9 Vcc/0,3A.
Utilisé avec l'alimentation ref. 4800 ou ref. 8791 pour alimenter le commutateur (ref. 8811 ou ref. 8812) dans des installations à 2 accès. Alimentation 12 Vca. Sorties 12 Vca/1,5A - 9 Vcc/0,3A.
Alimentation Distributeur de tension ref. 88231 12Vca/1,5A - 12Vcc/0,5A (DIN 6).
Necessaire pour les installations avec des commutateurs ou une centrale de conciergerie.
Dans ce cas, remplace l'alimentation d'audio ref. 4800
(1) Led d'etat des sources
ON: témoin Led d'allumage
OVERLOAD (surcharge) : DEL tímoin courant maximum dépasse Diminuer la charge.
ON + OVERLOAD : si clignote, indique un court-circuit.
Distributeurs de video (réf. 2448 - réf. 2449)
Les « Distributeurs de video » sont nécessaires sur tous les points de l'installation où sont réalisées les bifurcations du signal video : distribution en branches, distribution dans les étages de logements, etc.
Il existe deux modèles de distributeur :
- réf. 2448 Distributeur de video à 2 sorties.
- réf. 2449 Distributeur de video à 4 sorties.
* Connexions
5 (V,M): entrée de video.
1 (V,M): sortie de passage. Sortie video vers le distributeur suivant.
2,6,7,8 : sorties de distribution : connexion moniteurs ou division en embranchements.
Mode d'activation :
4: activation du distributeur par CT. Raccorder à la borne CT du moniteur.
+18 : distributeur permanent activé. Raccorder à + 18 V cc
Les distributeurs intègrent une résistance de 75 ohms qu'il sera nécessaire de couper uniquement lorsque la sortie n° 1 est utilisée, c'est-à-dire qu'elle sera coupée sur tous les distributeurs en cascade, sauf le dernier en bout de ligne.
- Caracteristiques Techniques
| Alimentation | activé par CT | 8 ~14 V cc |
| activé par (+18) | 15~24 Vcc |
| Consummation | activé | 70 mA |
| Dimensions (hauteur x largeur x profondeur) | 61 x 86 x 21 mm |
Gâche électrique
Meme si les installations 4 + N (audio) sont normalement alimentetes a 12 Vca et sont par consequent installes avec des gaches sur alimentation alternative, elles peuvent aussi etre alimentetes avec 12 Vcc. Dans ce cas, la gache electrique a installer doit etre de 12 Vcc.
- Schémas de base pour la connexion des gâches sur un système 4+N
Les systèmes 4 + N peuvent etre dotés de nombreuses fonctions supplémentaires. Les differents accessoires disponibles pour l'extension du systeme 4 + N sont décrites ci-dessous.
| DISPOSITIF | FONCTION |
| Interface
Téléphonique 4+N
(Réf. 4300) | | Installée dans le logement et raccordée au portier/portier videoe et au réseau téléphonique, elle permet la communication avec la platine de rue et l'ouverture des portes depuis n'importe quel téléphone classique fixe ou sans fil du logement.
L'interface téléphonique permet également de transférer l'appel du portier vers un autre téléphone extérieur (fixe ou portable) programme. Cette option permet de répondre aux visiteurs, d'ouvoir la porte à distance ou de simuler une présence en votre absence.
Documentation technique : code 94809 |
| Kit caméra aérienne*
(Réf. 1072 / 1073) | | Elle permet d'amplifier les installations 4+N d'un accès de portier videoe avec plusieurs camères aériennes qui peuvent être observées depuis le moniteur du logement où elles sont installées.
Cette application est utile pour surveiller l'arrière de votre résidence (pour un pavillon), afin de contröler la porte d'accès en hauteur, le garage, etc.
La caméra aérienne est fabriquée en zamak et verre polycarbonate de 2,5 mm d'épaissur et résiste à tous les chocs. Son châssis qui forme un angle à 90° et son support mural réversible permettent de la fixer sur toute forme de toit, de murs, de coins, d'angle à 45°, etc.
Avec plus d'1 caméra aérienne, le «Sélecteur 8 camères» Réf. 2472 est nécessaire.
Documentation technique : code 94270 - 94285 |
| Relais* | | Relais pour fonctions supplémentaires. Ils permettent d'activer des dispositifs électriques à partir d'un bouton-poussoir supplémentaire du poste ou moniteur : activation éclairage escalier, ouverture de 2ème porte, etc.
Réf. 2013 : relais 2 A. Documentation technique : code 94457
Réf. 3491 : relais rail DIN 12A Documentation technique : code 97245
Réf. 88101 Relais double contact Documentation technique : code 94517 |
| Temporisateur*
(Réf. 29001) | | Permet de déclencher un dispositif pendant une durée déterminée (programmable de 0 à 6 minutes ou de 0 à 60 secondes). L'activation s'effectue automatiquement lors de la réception d'un appel ou par le biais d'un bouton-poussoir supplémentaire situé sur le poste ou le moniteur.
Documentation technique : code 94918 |
| Déclencheur pour éclairages et sonnettes
(réf. 2438) | | Lors de la réception d'un appel, il permet de déclencher divers dispositifs ou voyants de grande puissance : sonneries, sirènes, ampôules, etc.
Documentation technique : code 94525 |
| Prolongateur d'appel réf. 2040 | | Dispositif qui, raccordé au terminal du logement, permet d'entendre le son de l'appel là où le prolongateur est place.
Documentation technique : code 94500 |
- Certains des applications de ces dispositifs ont besoin d'un/de bouton/s supplémentaire/s sur le moniteur/telephone ainsi que de fils supplémentaires dans l'installation. Pour plus d'informations, il est possible de consulter la documentation technique de chaque dispositif sur www.fermax.com
TERMINAUX DU LOGEMENT
Le système 4+N dispose d'une vaste gamme de terminaux pour logement, aussi bien pour les installations de portier (telephones) que pour les installations de portier video (moniteurs).
Les terminals de logement permettent à l'utilisateur d'établier une communication audio/vidéo avec la platine de rue, d'ouvrir la porte, d'appeler le concierge, etc.
Terminaux audio : Téléphones
Les téléphones 4+N peuvent être installés dans des installations de téléphones uniquement, des installations mixtes de moniteurs et des téléphones ou comme dispositif supplémentaire dans les installations de moniteurs.
| TéléPHONE | INSTALLATION | COMMUNICATION | CARACTERISTIQUES |
| Loft BASIC
réf. 3393 | Superficie | Combiné
téléphone | Bouton-poussoir de la gâteché électrique / appel au concierge.
· Lors d'une communication avec la Platine de Rue, appuyez dessus pour activer la gâteché électrique.
· Lorsque le moniteur est raccroché, appuyez dessus pour effectuer un appel au concierge (s'il y a une conciergerie). |
| Loft EXTRA
réf. 3394 | Superficie | Combiné
téléphone | Bouton-poussoir de la gâteché électrique / appel au concierge.
· Lors d'une communication avec la Platine de Rue, appuyez dessus pour activer la gâteché électrique.
· Lorsque le moniteur est raccroché, appuyez dessus pour effectuer un appel au concierge (s'il y a une conciergerie).
F1 2 boutons-poussoirs pour fonctions supplémentaires.
Permettent d'activer des relais classiques pour actionner des dispositifs supplémentaires: ouverture de seconde porte, activation de lumière supplémentaire, etc.
Interrupteur ON/OFF avec trois positions:
Éteint Allumé avec volume moyen Allumé avec volume élevé
Sélecteur tonalité d'appeel : 2 tonalités disponibles.
Tonalité 1 Tonalité 2 |
Terminaux video : Moniteurs
Les moniteurs 4 + N doivent etre installés sur des installations 4 + N video (avec platines video). Les installations videoe.
peuvent etre élargies avec des moniteurs et/ou des postes supplémentaires.
Fermax propose une large gamme de moniteurs pour son système 4 + N :
| MONITEUR | INSTALLATION | IMAGE | COMMUNICATION | CHARACTERISTIQUES SPECIALES |
| LoftRéf. 3310-3307-3298* | Superficie | Noir et blanc et Couleur | Combiné téléphone | - Écran: couleur: TFT 3,5 pouces; N&B: écran plat 4 pouces
- Réglages de l'image: couleur, luminosité et contraste à l'aide des potentiomètres.
- Interrupteur ON/OFF à trois positions: arrêt/ marche volume moyen/marge volume faible.
- 2 tonalités d'applé pouvant être sélectionnées. |
| Loft CompactRéf. 3737 -3434* | Superficie | Couleur | Mains libres:
Full-duplex (monitateur couleur) | - Programmation à partir du monitateur
- Écran: couleur: TFT 3,5 pouces
- Configuration par le biais d'une programmation des boutons-poussoirs du monitueur:
· réglages du volume: fort-moyen-faible
· Sélection tonalité d'applé: plusieurs tonalités disponibles.
· Réglages de l'image: 4 configurations préétablies.
· Option « muet » (activation indiquée par Led). |
| iLoft.Réf. 5611 | Encastrable | Couleur | Mains libres
Full-duplex | - Programmation à partir du monitueur
- Affichage pour la programmation
- Écran: TFT 3,5 pouces
- Configuration par les boutons-poussoirs du monitueur:
· réglages du volume: fort-moyen-faible
· Sélection métodie d'applé: plusieurs métodies disponibles.
· Réglages de l' image: 4 configurations préétablies.
· Option « muet » (activation indiquée par Led). |
Fonctions communes à tous les moniteurs 4 + N
Bouton-poussoir de la gâche électrique / appel au concierge.
Lors d'une communication avec la Platine de Rue, appuyez dessus pour activer la gache electrique.
Lorsque le moniteur est raccroché, appuyez dessus pour effectuer un appel au concierge (s'il y a une conciergerie).
Bouton-poussoir d'allumage automatique : activation manuelle du moniteur
Fonction disponible selon le type d'installation.
Si le moniteur est en veille, appuyez sur cette touche pendant 1 seconde pour allumer manuellement le moniteur. Pour selectionner laamera de la platine principale ou secondaire (s'il y en a une) l'une à la suite de l'autre, appuyez sur la touche et maintenez-la enfoncée pendant 2 secondes.
Boutons-poussoirs pour fonctions supplémentaires.
Fonction attribuées par l'installateur selon le type d'installation.
Permettent d'activer des reliais pour actionner des dispositifs supplémentaires : ouverture de seconde porte, activation de lumière supplémentaire, etc.
- Les modèles MEMORY comprément la fonction d'enregistrement automatique des images lors de la réception d'un appel. Capacité pour 128 images.
Connecteurs et connexions
Les terminals de logements 4 + N (moniteurs/téléphones) disposent de connecteurs qui, installés dans le logement, permettent de raccorder le terminal du logement à l'installation.
En fonction du modele du terminal de logement, le format du connecteur varie, ce qui n'est pas le cas des principales bornes de connexion (+, -, 1, 2, 3, 4, 6, F1, F2, CT,...), de sorte que le câblage des différents terminaux de l'installation s'effectue en suivant le même schéma de connexion.
Connecteur poste Loft4+N
Connecteur Moniteur Loft 4+N
Connecteur Moniteur Loft Compact 4+N
Connecteur moniteur iLoft 4+N
- Description des bornes de connexion génériques des terminaux 4+N :
+, - : alimentation (18 Vcc)
« 1, 2, 3, 6 » : commun's audio.
«4»: fil d'appel.
« V, M »: connexion signal de video (V : vif, M : maille).
CT : sortie 10Vcc : activation camera auxiliaire, distributeur d'etage, etc.
« 3, 4 »: connexion prolongateur d'appel ref. 2040.
« F1, F2 »: fonctions supplémentaires (sortie négatif « - »). Courant maximal par bouton-poussoir F1, F2 : 50 mA à 12 Vcc.
« R »: résistance 75 Ohms (charge ment final de la video). S'il y a plusieurs moniteurs en cascade, retirer la résistance sur tous les moniteurs à l'excection du dernier. S'il n'y a pas de moniteurs en cascade, laissez la résistance de 75 Ohms.
Dans la documentation technique correspondant à chaque terminal, vous trouvez le détaill de ses caractéristiques et fonctions :
| Terminaux | Référence | Code documentation |
| Téléphone Loft 4+N Basic et Extra | 3393 - 3394 | 97341 |
| Moniteur Loft 4+N N&B et couleur | 3310 - 3307 | 94955 |
| Moniteur Loft 4+N couleur Memory | 3298 | 97504 |
| Moniteur Loft Compact 4+N couleur | 3737 | 97363 |
| Moniteur Loft Compact 4+N couleur Memory | 3734 | 97466 |
| Moniteur iLoft VDS | 5611 | 97419 |
Manuels disponibles sur le site Web de Fermax : www.fermax.com
Le code de la documentation technique peut varier, voir les dernières versions sur la page web de Fermax.
- Schémas de base pour la connexion des terminaux 4+N
Poste Loft
Moniteur Loft
Moniteur Loft Compact
4
Moniteur iLoft
FERMAX
Notice Facile
