Type de produit	Système de communication interphone - Décodeur BUS2
Marque	FERMAX
Modèle	MDS-BUS2
Alimentation	12 Vcc
Consommation en veille	20 mA
Consommation en fonctionnement	30 mA
Température de fonctionnement	0 à +50 °C
Nombre maximum de logements par bloc	199
Types de construction supportés	Type A (villas), Type B (grands blocs), Type C (blocs moyens), Type D (petits blocs)
Programmation	Depuis platine MDS Digital ou PC via logiciel DecoWin
Connecteurs	CN1 (BUS2), CN2 (MDS), CN3 (PC), CN5 (vidéo)
Fonction principale	Combine les systèmes MDS et BUS2 pour gérer plusieurs blocs et entrées générales
Communication par bloc	Indépendante, conversations simultanées possibles
Temporisation de conversation	90 secondes (terminaux BUS2) ou paramètre MDS (10 s à 4 min)
Répéteur MDS nécessaire	Réf. 2339 pour plus de 120 décodeurs
Installation	Intérieur boîtier encapsulable ou intérieur immeuble
Témoin lumineux	Indique l'état de programmation et la réception d'appels conciergerie
Compatibilité	Platines MDS Digital, terminaux BUS2 (moniteurs, téléphones)

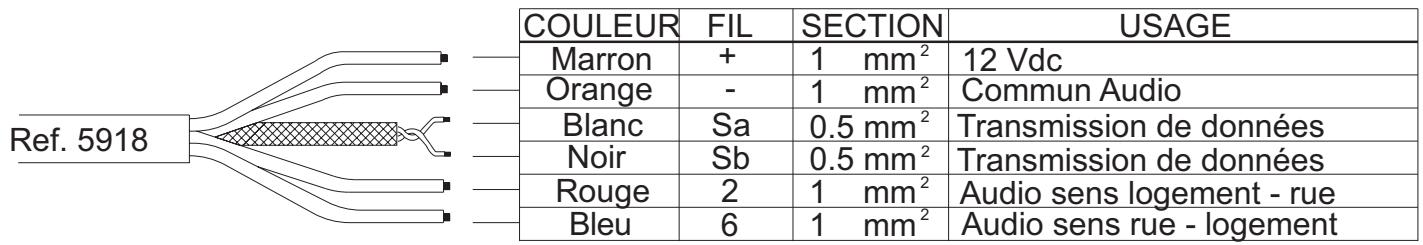

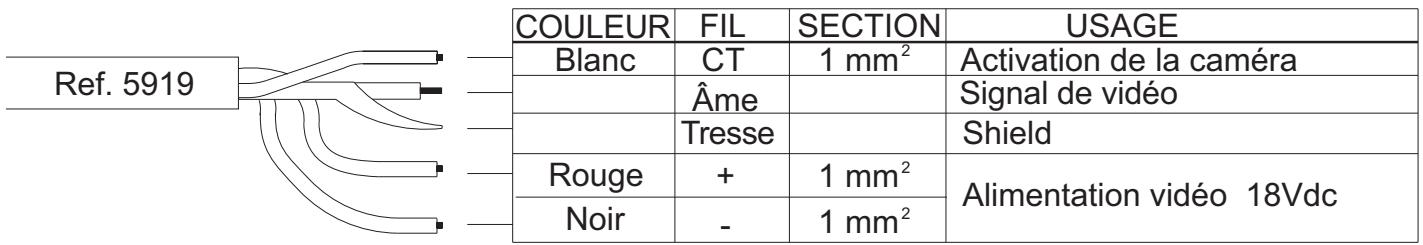

Câblage BUS2 recommandé	Paire torsadée UTP CAT2 ou câble parallèle (selon distance)
Entretien et nettoyage	Aucun entretien particulier requis. Nettoyer avec un chiffon sec.

FOIRE AUX QUESTIONS - MDS-BUS2 FERMAX

Comment programmer le décodeur MDS-BUS2 ?

La programmation peut se faire de deux manières : depuis une platine MDS Digital en suivant les étapes décrites dans la notice, ou depuis un PC à l'aide du logiciel DecoWin. Pour la programmation PC, connectez l'interface au connecteur CN3 et exécutez DecoWin, puis sélectionnez 'Décodeurs' > 'Programmation' > 'Individuelle'.

Quel type de câble utiliser pour l'installation BUS2 ?

Le câble recommandé est une paire torsadée UTP CAT2 ou un câble parallèle de section adaptée selon la distance. Pour l'audio, jusqu'à 50 mètres, utilisez 0,5 mm² (AWG20). Pour la vidéo, jusqu'à 100 mètres, du câble coaxial ou paire torsadée de section 0,5 mm².

Combien de logements peut-on connecter par décodeur ?

Un décodeur MDS-BUS2 peut gérer jusqu'à 199 logements par bloc, selon la configuration choisie (type A, B, C ou D). Le nombre total de logements dans le lotissement dépend du type choisi, par exemple jusqu'à 9999 pour le type A.

Comment configurer les types de construction (A, B, C, D) ?

La configuration se fait depuis la platine MDS Digital en programmant l'option 'Blocs Intérieurs'. Pour le type C par exemple, vous devez attribuer des adresses de bloc et de logement selon le tableau : BBii pour l'adresse initiale et BBff pour l'adresse finale. Consultez la notice pour les détails exacts.

Peut-on utiliser une conciergerie avec ce système ?

Oui, il est possible de connecter jusqu'à 10 centrales de conciergerie dans l'entrée générale MDS Digital. Cependant, les appels des platines intérieures BUS2 ne peuvent pas être déviés vers la conciergerie générale.

Quelle est la durée maximale de conversation ?

La durée de conversation est limitée par deux paramètres : la temporisation des terminaux BUS2 (90 secondes maximum) et le paramètre de durée maximale de la platine MDS (de 10 secondes à 4 minutes). La valeur effective est la plus courte des deux.

Comment programmer les terminaux de logement depuis la platine intérieure ?

Pour programmer un terminal (téléphone ou moniteur) depuis la platine BUS2 du bloc intérieur, procédez en deux étapes : 1) Mettez le terminal en mode programmation en appuyant sur son bouton dédié. 2) Assignez le code d'appel en appuyant sur le bouton correspondant du logement (pour les platines à boutons) ou en saisissant le code au clavier et en appuyant sur la cloche. Vous avez 2 minutes pour effectuer l'étape 2.

Que faire si le témoin lumineux indique une erreur ?

Le témoin lumineux du décodeur a trois états : éteint signifie non programmé ; fixe signifie programmé mais la conciergerie ne reçoit pas d'appels ; clignotant signifie programmé avec la conciergerie active. Si le voyant ne correspond pas à l'état attendu, vérifiez la programmation et l'alimentation.

Est-il possible de mélanger différents types de construction dans un même lotissement ?

Oui, il est possible de mélanger les types A, B, C et D, mais avec des limitations : jusqu'à 9 blocs de type B, 99 de type C, 999 de type D, et 9999 logements de type A. Attention : aucune adresse ne doit être dupliquée entre deux décodeurs, même de types différents.

Comment reprogrammer les terminaux après une réinitialisation ?

Si les terminaux ont perdu leur programmation, suivez la procédure standard : mettez chaque terminal en mode programmation, puis depuis la platine (intérieure ou générale selon votre configuration) assignez le code d'appel. Si vous utilisez la platine d'entrée générale, assurez-vous que le décodeur est programmé avec l'option FFFF (programmation depuis entrée générale).

MODE D'EMPLOI MDS-BUS2 FERMAX

Description du système

LIVRET technique MDS-BUS2

Le livret technique MDS-BUS2 se compose des deux sections suivantes :

• Section I: Description du système MDS-BUS2 (Code 97583F-1)
• Section II : Schémas d'installation MDS-BUS2 (Code 97583F-2)

Ce document technique à caractère informatif est édité par FERMAX ELECTRONICA S. A. E., qui se réserve le droit de modifier, à tout moment et sans avertissement préalable, les caractéristiques des produits auxquels il est fait référence. Ces changements apparaîtront dans les éditions suivantes.

DÉCODEUR mds-bus2 6

• Généralités 6

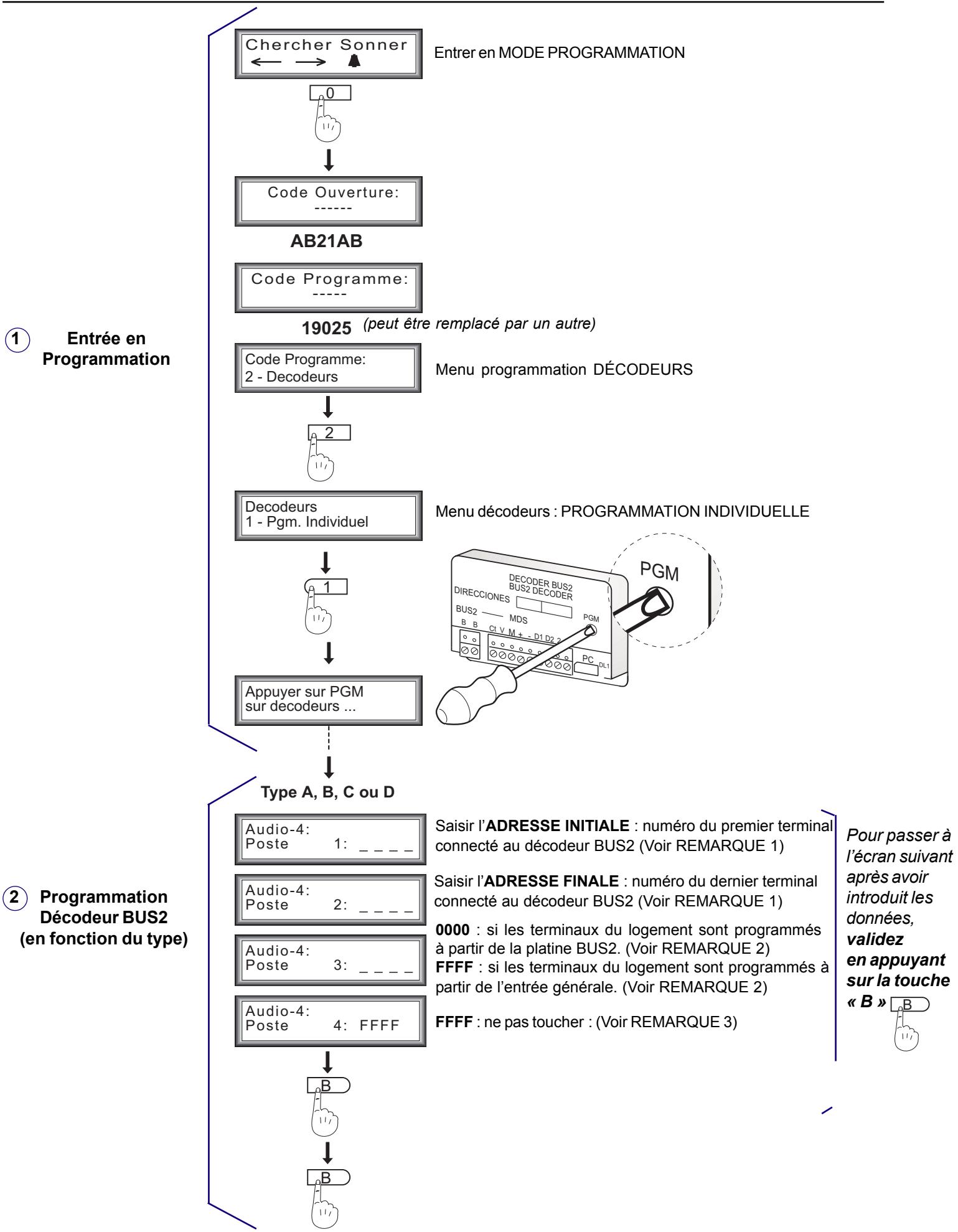

Programmation du système MDS-BUS2 8

-Programmation de Décodeur BUS2 depuis une platine MDS Digital 8 -Programmation de Blocs Intérieurs pour Option « C » à partir d'une platine MDS Digital 9 -Programmation du DÉCODEUR BUS2 à partir d'un PC 10 - Examples 11 -Programmation des terminaux de logement BUS2 à partir de la platine BUS2 du bloc intérieur 17 -Programmation de terminaux de logement BUS2 à partir de la platine d'entrée générale MDS Digital 18

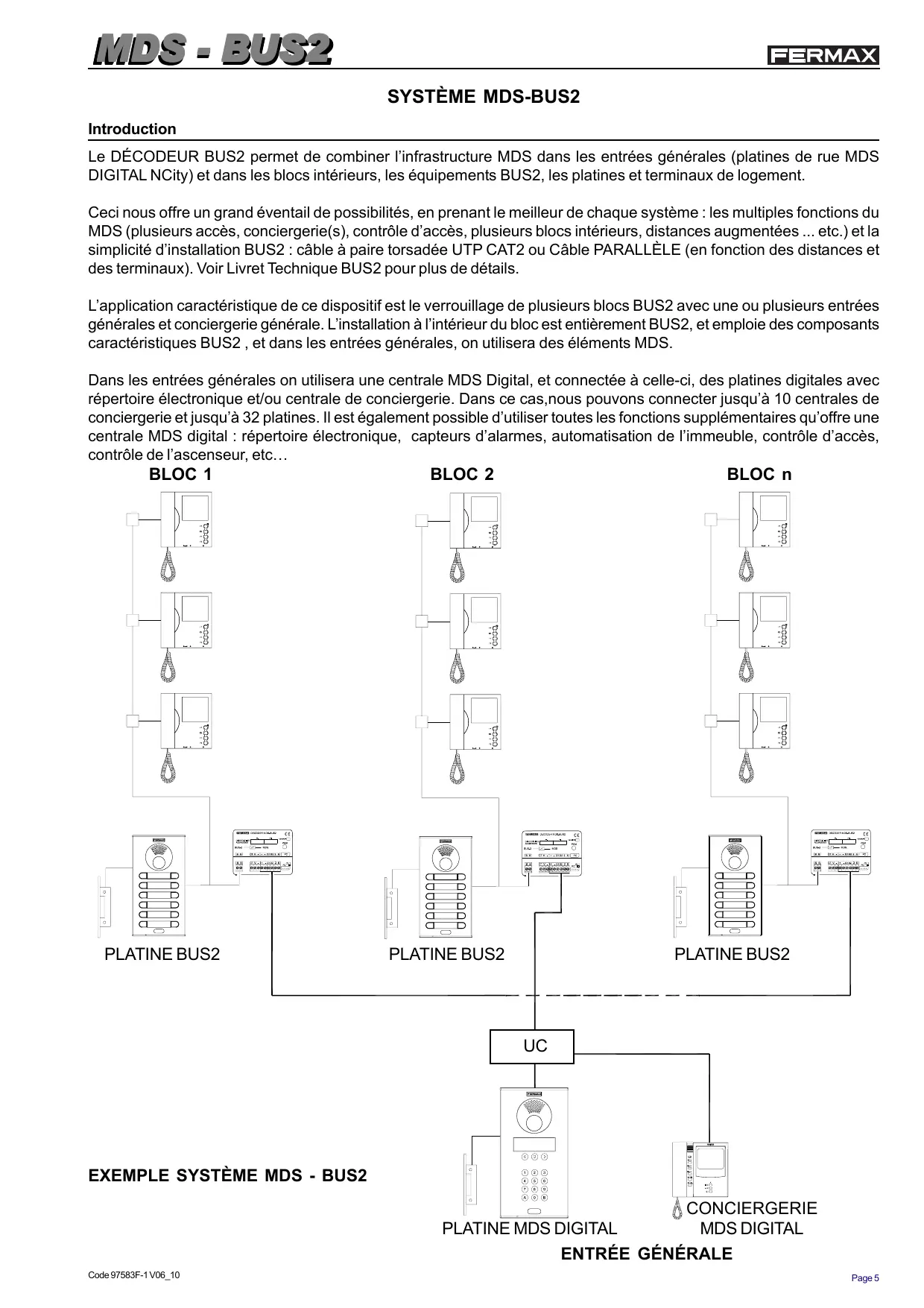

Systeme MDS-BUS2

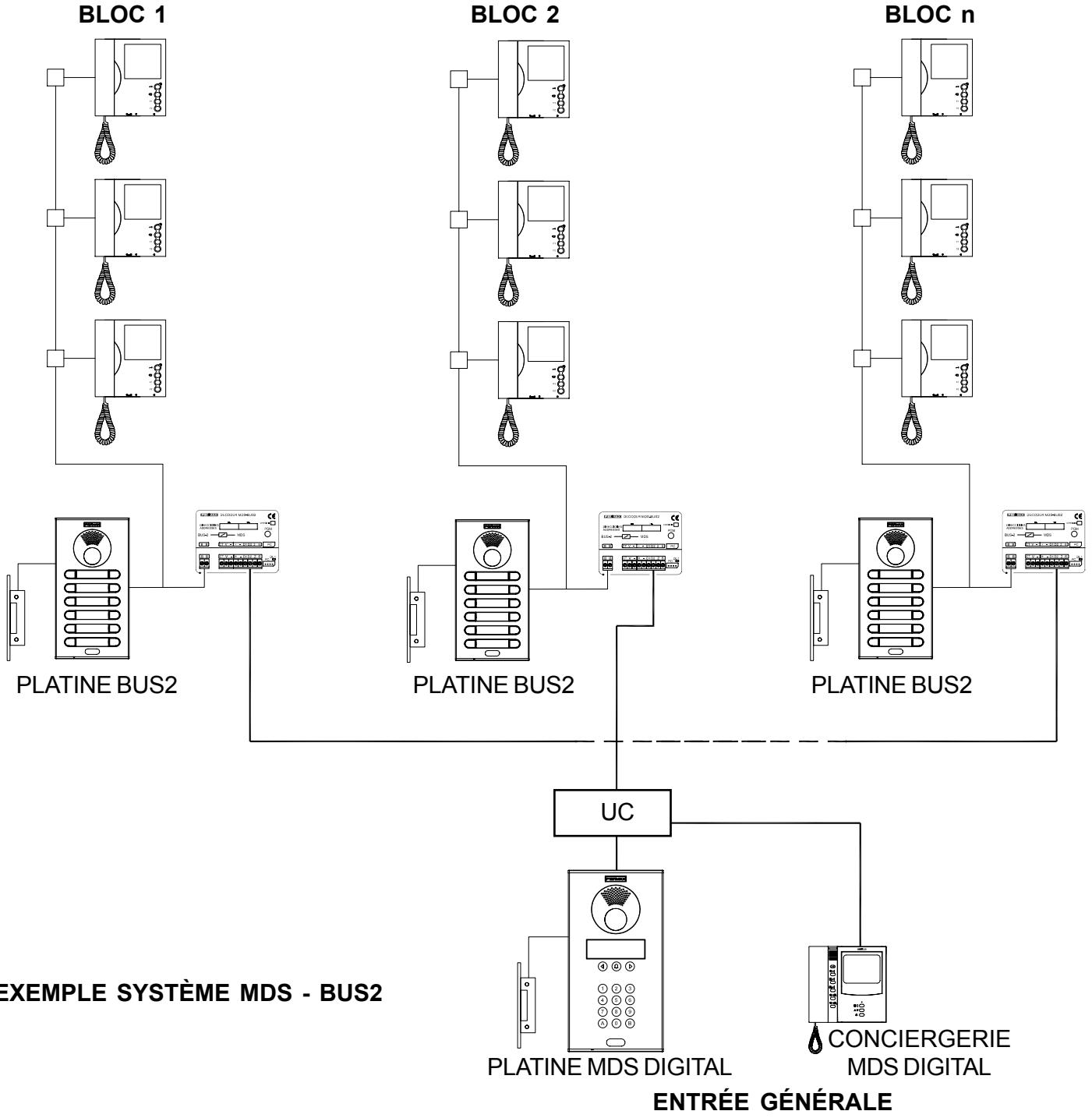

Le DÉCODEUR BUS2 permet de combiner l'infrastructure MDS dans les entrées générales (platines de rue MDS DIGITAL NCity) et dans les blocs intérieurs, les équipements BUS2, les platines et terminaux de logement.

Ceci nous offre un grand éventail de possibilités, en prenant le meilleur de chaque système : les multiples fonctions du MDS (plusieurs accès, conciergerie(s), contrôle d'accès, plusieurs blocs intérieurs, distances augmentées... etc.) et la simplicité d'installation BUS2 : câble à paire torsadée UTP CAT2 ou Cable PARALLELE (en fonction des distances et des terminaux). Voir Livret Technique BUS2 pour plus de détails.

L'application caractéristique de ce dispositif est le verrouillage de plusieurs blocs BUS2 avec une ou plusieurs entrées générales et conciergerie générale. L'installation à l'intérieur du bloc est entièrement BUS2, et emploi des composants caractéristiques BUS2, et dans les entrées générales, on utilisera des éléments MDS.

Dans les entrées générales, on utilisera une centrale MDS Digital, et connectée à celle-ci, des platines digitales avec répertoire électronique et/ou centrale de conciergerie. Dans ce cas, nous pouvons connecter jusqu'à 10 centrales de conciergerie et jusqu'à 32 platines. Il est également possible d'utiliser toutes les fonctions supplémentaires qu'offre une centrale MDS Digital : répertoire électronique, capteurs d'alarmes, automatisation de l'immeuble, contrôle d'accès, contrôle de l'ascenseur, etc...

Généralités

Ce dispositif a été conçu pour pouvoir combiner les entrées générales MDS et les blocs intérieurs BUS2.

Les conversations à l'intérieur de chaque bloc sont indépendantes, on peut les mener simultanément, avec sa platine de rue ou avec l'entrée générale (au besoin) ; ceci en raison du fait que le décodeur BUS2 offre également la fonction de commutateur de système audio, qui, en mode veille, isole le système audio de son bloc de l'entrée générale, les platines intérieures (BUS2) pouvant mener une conversation indépendante avec leurs logements. De cette manière, il est possible de mener des conversations simultanées dans différents blocs, chacun avec sa platine intérieure. Lorsqu'on passe un appel à partir de l'entrée générale vers un logement du bloc le décodeur connecte le système audio à l'entrée générale. Si l'appel depuis l'entrée générale est ensuite dirigé vers un autre bloc, le décodeur déconnecte le commutateur, de sorte que le système audio de son bloc soit à nouveau isolé.

L'installation du décodeur BUS2 doit s'effectuer de préférence à l'endroit où l'on installe l'alimentation du bloc, à côté du commutateur de vidéo, s'il y en a un. Il est très important d'employer une alimentation pour chaque bloc afin d'éviter les interférences avec les signaux généraux dans un bloc (appels, tonalités de confirmation d'appel au concierge, etc.).

Un décodeur BUS2 permet de gérer 1 à 199 logements (maximum autorisé par BUS2), en fonction de la configuration.

Il peut exister différents types de construction, ici même dans un même lotissement :

• Type A : villas individuelles. C'est l'exemple le plus simple. On introduit un décodeur BUS2 répondant à une seule adresse par villa. La sortie du décodeur se place parallèlement à la platine du kit BUS2 de la villa et au terminal du logement.
• choisir des chiffres pour la dénomination du bloc, et d'autres pour le logement à l'intérieur de ce bloc.

On attribue à chaque logement un code d'appel de 4 chiffres quand cet appel est effectué à partir de la platine d'entrée générale. Ces chiffres peuvent être attribués de la manière suivante :

Type A (*)	Chiffres Appel	N° blocs	N° logements/par bloc	Total log.
	VWV		9999 (0001..9999)	9999
Type B (*)	BVV	10 (0..9)	199 (001..199)	1990
Type C	BBVV	100 (00..99)	99 (01..99)	9900
Type D (*)	BBBV	1000 (000..999)	9 (1..9)	9000

B : Chiffres de blocs. V : Chiffres de logement.

Type A -> Logements individuels. Maximum par lotissement : 9999 villas/logements. Type B -> Grands blocs (de plus de 100 logements). Maximum par lotissement : 10 blocs avec 199 logements par bloc, (permet d'utiliser la capacité maximale du système BUS2 dans chaque bloc, 199 logements). Type C -> Blocs moyens. Maximum par lotissement : 100 blocs avec 99 logements par bloc. C'est le type le plus courant. Type D -> Petits blocs. Maximum par lotissement : 1000 blocs et 9 logements par bloc.

Remarque : ces options ne peuvent être réalisées que si nous développons l'installation avec des Blocs interieurs MDS Digital (1 Decodeur par unite centrale). Voir les schémas avancés.

La temporisation de la conversation entre platine et logement est limitée :

• par le paramètre de « durée maximale » de conversation des platines MDS (pouvant aller de 10 secondes à 4 minutes).
• par la temporisation propre des terminaux BUS2 (qui limitent à 90 secondes la durée maximale de conversation).

La temporisation valide sera alors la plus courte des deux.

Si un appel est effectué à partir d'une platine intérieure et qu'on essaie ensuite de passer un appel à partir de l'entrée générale MDS Digital vers ce même bloc, la platine générale MDS Digital indiquera que le système audio est occupé, pour respecter ainsi la communication intérieure. Ce temps de durée sera défini par la durée minimale de conversation établie dans le système MDS Digital.

Les appels à partir des platines intérieures BUS2 ne pourraient JAMAIS être déviés vers la conciergerie de l'entrée générale, et elles ne permettront pas non plus d'appeler le concierge.

Il convient de respecter les limites propres au système BUS2 à l'intérieur de chaque bloc (distance, section, alimentation).

Il n'est pas possible d'établir une communication entre deux logements même si on utilise une conciergerie MDS, le système BUS2 ne le permettant pas.

Le décodeur BUS2 peut fonctionner comme platine principale (permettant la programmation des terminaux de logement à partir de la platine/conciergerie de l'entrée générale) ou seconde (permettant la programmation des terminaux de logement à partir de la platine BUS2 du bloc intérieur). Voir section de programmation.

Pour passer un appel aux terminaux de logement du bloc programme comme 0, il n'est pas nécessaire de composer les zéros initiaux.

Le décodeur BUS2 répond à un rang de téléphones devant être programmé au moyen d'une valeur initiale et d'une valeur finale. Voir section de programmation.

Il faudra 1 repétiteur MDS Réf. 2339 lorsque le BUS MDS inclut plus de 120 décodeurs BUS2 (il faudra connecter 1 repétiteur pour chaque groupe de 120 décodeurs).

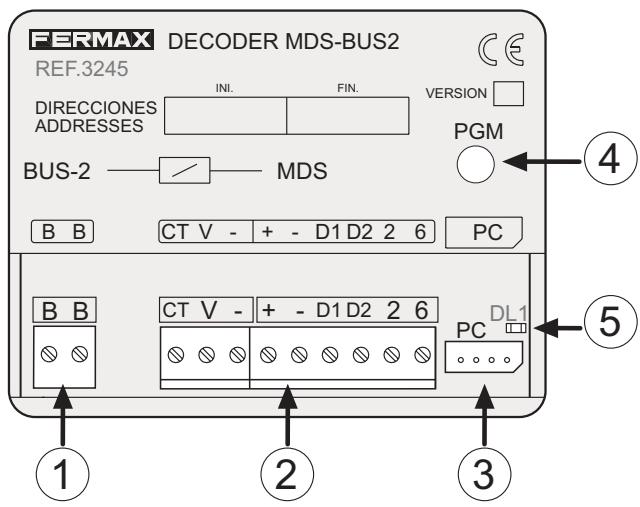

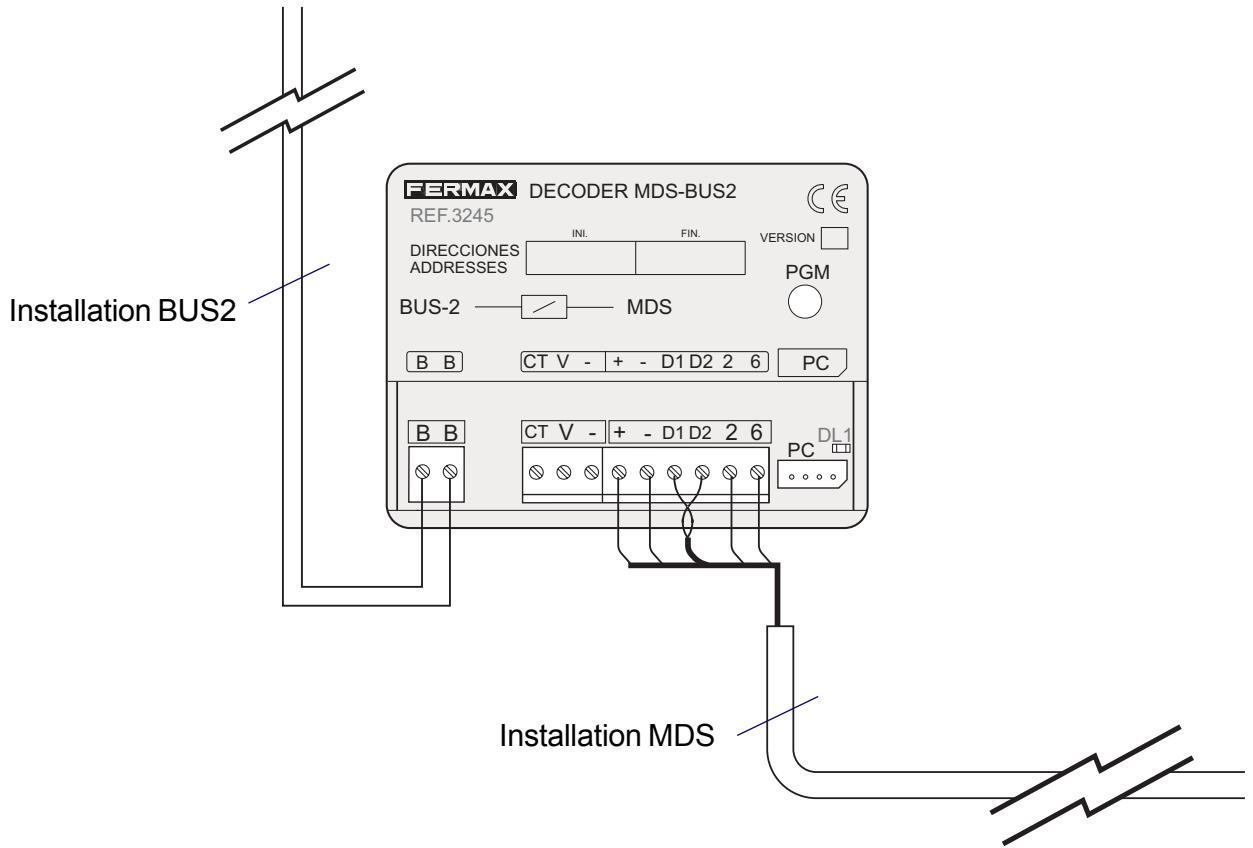

1. Connecteur bus BUS2
2. Connecteur bus MDS
3. Connecteur de programmation PC
4. Bouton de programmation
5. Led indicatrice d'activité (Voir fonctionnement) A. Connecteur bus MDS B. Connecteur bus BUS2

Fonctionnement témoin lumineux :

Nonprogramme

Programme : la conciergerie ne reçoit pas d'appels

Programme: la conciergerie reçoit les appels

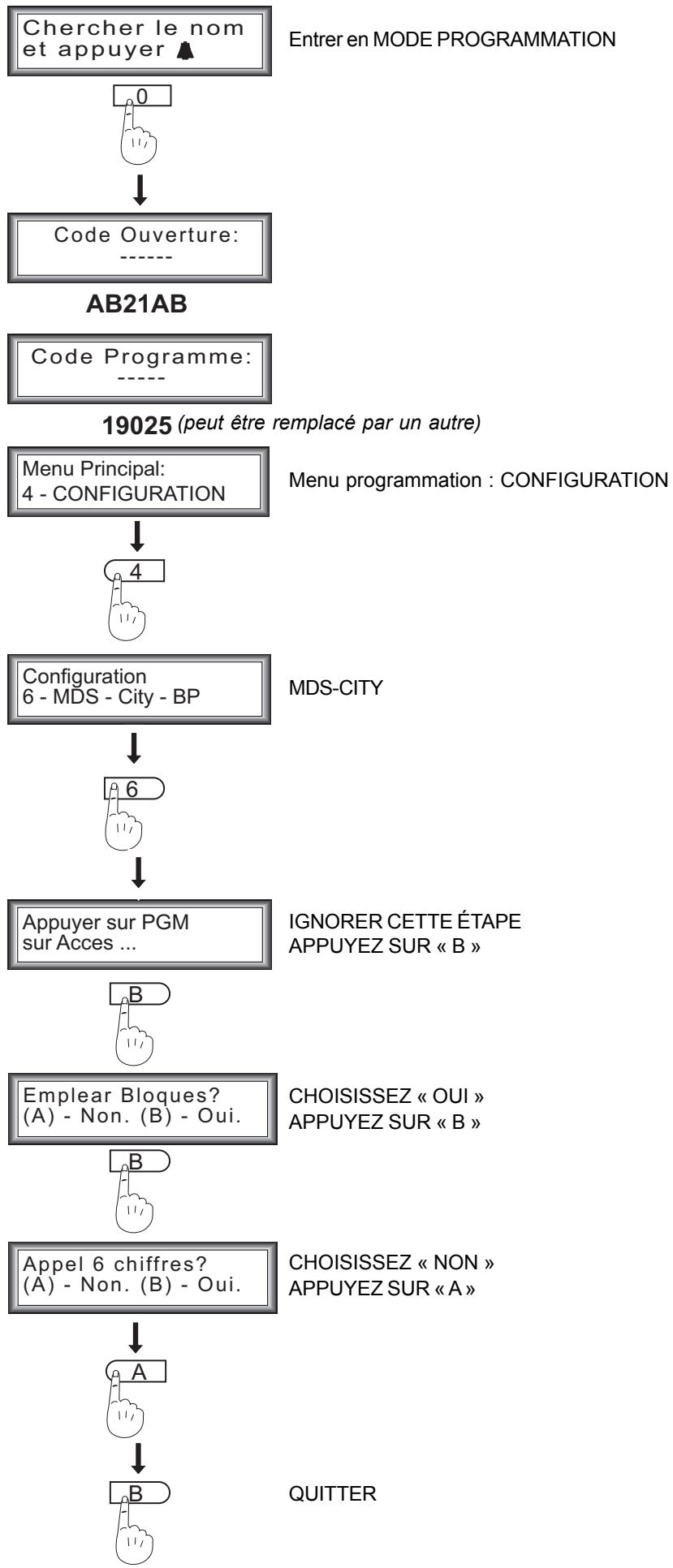

Programmation de blocs intérieurs pour option « c » à partir d'une platine MDS digital

Comme nous l'avons dit précédemment, il peut exister différents types de construction. Si vous désirez l'option C, vous devez programmer l'option de Blocs Intérieurs à partir de la Platine MDS DIGITAL, comme indiqué ci-après.

REMARQUE 1-> Adresse du DÉCODEUR en fonction du type de construction (A, B, C ou D):

	TYPE A	TYPE B	TYPE C	TYPE D
Caracteris-tiques	Villa ou logement individuel	Grands blocs : - 199 logements par immeuble - 9 blocs	Blocs moyens : - 99 logements par immeuble - 99 blocs	Petits blocs : - 9 logements par immeuble - 999 blocs
Adresse initiale	i i i i	B i i i	B B i i	B B B i
Adresse finale	f f f f	B f f f	B B f f	B B B f

ii i = f f f

±bB = n^ bloc

B = n° bloc

B B B = n° bloc

Adresse

initiale

Adresse

finale

Remarques :

Il est possible de mélanger différents types de construction à l'intérieur d'un même lotissement, mais en respectant les LIMITATIONS suivantes :

a.) -Jusqu'à 9

• Jusqu'à 99
• Jusqu'à 999

-Jusqu'à 9999

BlocsdetypeB,

BlocsdetypeC,

BlocsdetypeD,

Logements de type A,

(max. 199 logements par bloc).

(max. 99 logements par bloc).

(max. 9 logements par bloc).

(max. 9 logements par bloc).

b.) Il ne doit pas figurer la même adresse dans 2 décodeurs différents, même si la construction dans laquelle ils se trouvent est de TYPE différent.

Exemple: ne pourrait pas coexister

BLOC1

LOGEMENT 115

BLOC 11

LOGEMENT 15

étant donné que tous les deux ont déjà

I'adresse 1115

Remarque 2 -> on attribuera la valeur :

• 0 0 0 0, si les terminaux de logement (téléphones/moniteurs) sont programmés à partir de la platine BUS2 du bloc intérieur. Voir le paragraphe sur la programmation de terminaux de logement à partir du bloc intérieur.
• FF F, si les terminaux de logement (téléphones/moniteurs) sont entre programmes à partir de la platine ou de la conciergerie de l'entrée générale. Voir le paragraphe sur la programmation de terminaux de

logement à partir de l'entrée générale.

Laissez sans programmer (f f f f)

Si cette valeur a accidentellement été modifiée, vous pouvez attribuer à nouveau la valeur F F F F depuis la platine MDS DIGITAL par la touche avec l'icône de cloche.

Programmation du décodeur VDS à partir d'un PC

a) Connecter l'interface décodeur-PC au connecteur CN3. Le décodeur doit être alimenté par +12V en CN1 (+, -). Il n'est pas nécessaire d'alimenter en CN2 (+18V) b) Exécutez le programme « Decowin » et sélectionnez l'option « Décodeurs » « Programmation » « Individuelle » c) Suivez les instructions du programme. Reportez-vous à notre manuel de programmation DecoWin.

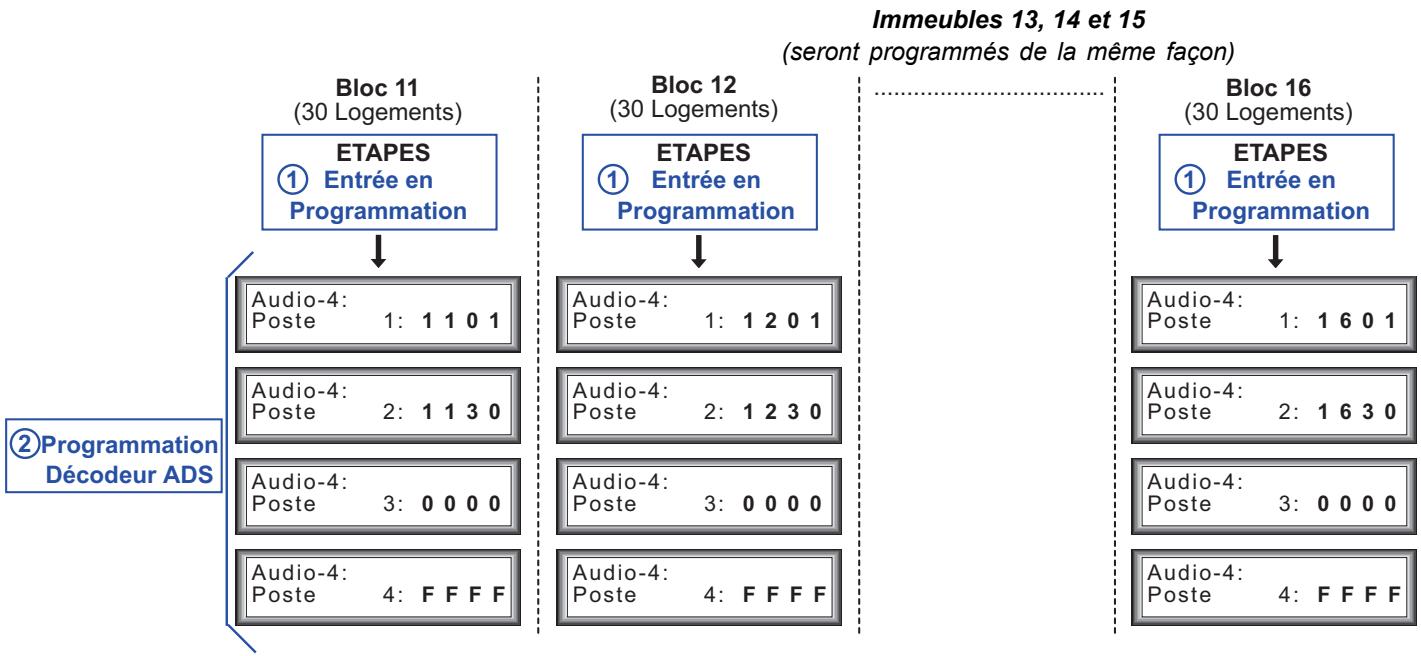

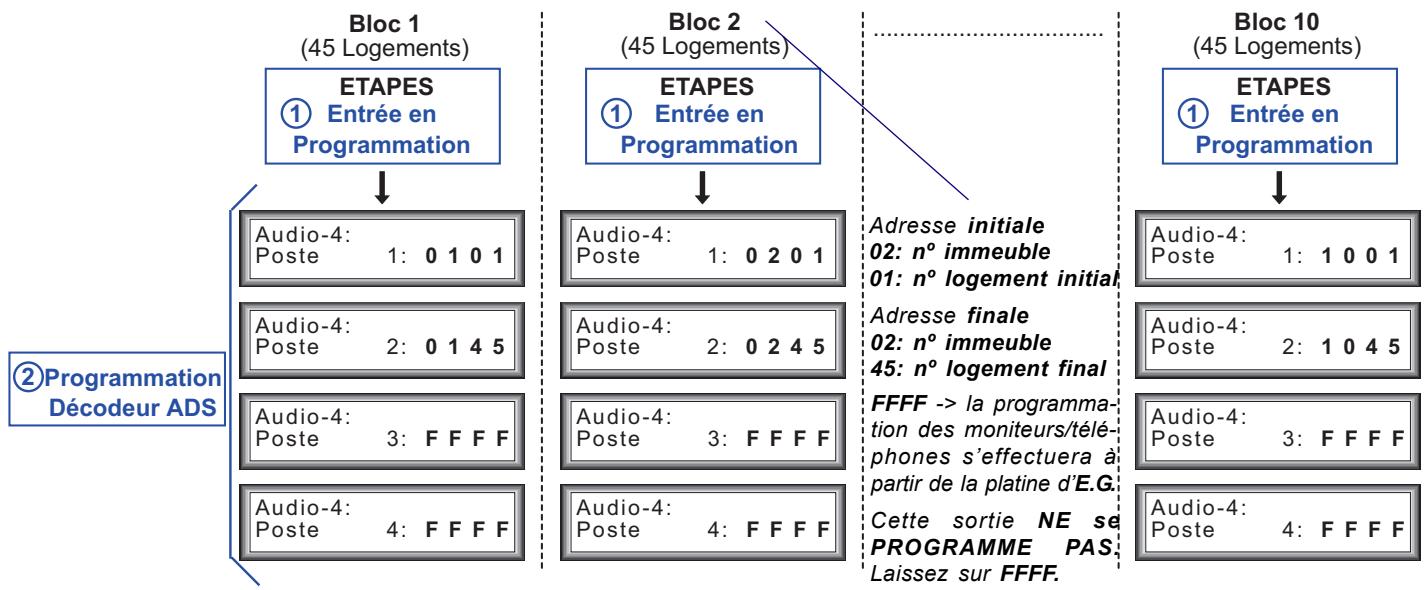

Installation de 16 blocs (chaque bloc avec sa platine BUS2).

• 10 blocs avec 45 logements chacun (bloc 1, 2, 3, 4, 5, 6, 7, 8, 9 et 10).
• 6 immeubles avec 30 logements chacun (immeuble 11, 12, 13, 14, 15 et 16).

Observations :

• Il est préférible d'attribuer des numéros aux logements de chacun des immeubles à partir de 1.
• Nous souhaitons programmer les terminaux de logement (téléphones/moniteurs) à partir de la platine BUS2 du bloc intérieur. Voir « Programmation des terminaux de logement à partir du BLOC INTÉRIEUR »
• Pour les caractéristiques de l'installation, tous les blocs sont de TYPE C --> B B i i / B B f f, (blocs moyens, 99 logements par bloc et jusqu'à 99 blocs).

Programmation :

Suivre les étapes de « Entrée en programmation »

1. Suivre les étapes définies dans « Programmation du décodeur BUS2 (selon le type) », (il existe un décodeur par bloc).

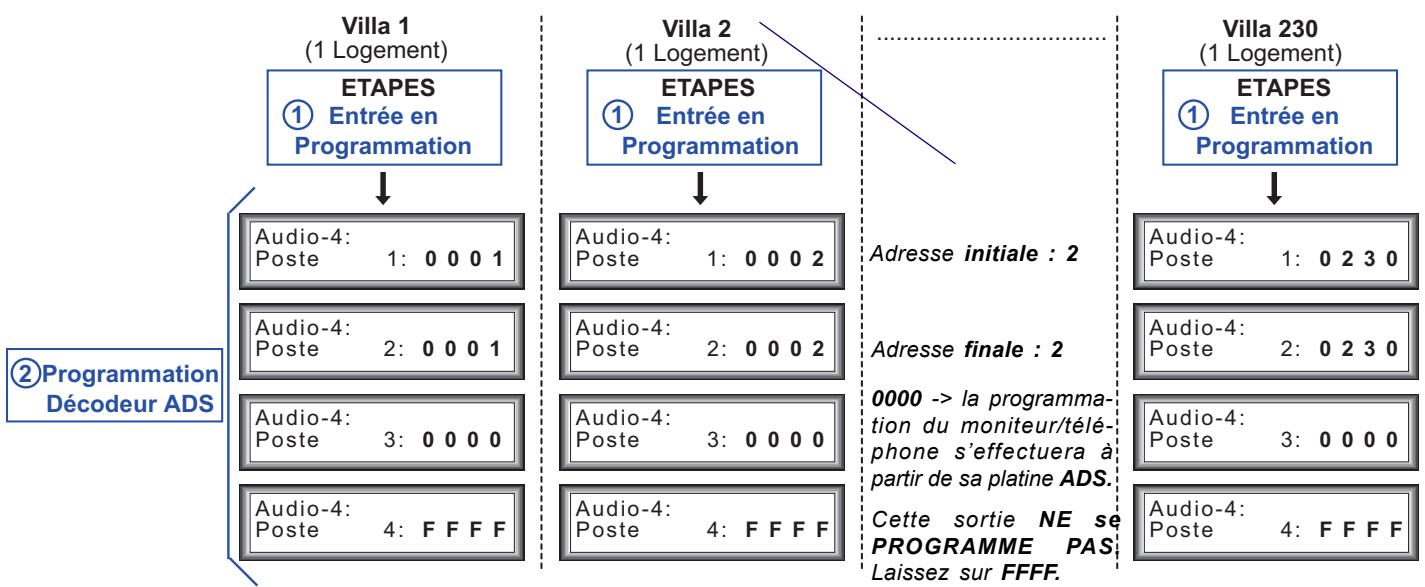

Installation de 230 villas avec une platine de 1 ligne dans chacune d'elles.

Remarques :

• Nous souhaitons que l'on commence à attribuer des numéros aux villas à partir de 1.
• Nous souhaitons programmer les terminaux de logement (moniteurs/téléphones) à partir de la platine BUS2 de 1 ligne de la villa. Voir « Programmation des terminaux de logement à partir du BLOC INTÉRIEUR »
• Pour les caractéristiques de l'installation, il s'agirait d'un TYPE A --> i i i / f f f, (villas, jusqu'à 9999).

Programmation :

Suivre les étapes de « Entrée en programmation » 2. Suivre les étapes définies dans « Programmation du décodeur BUS2 (selon le type) », (il existe un décodeur par villa).

Les villas du 3 au 229

seront programmés de la même façon

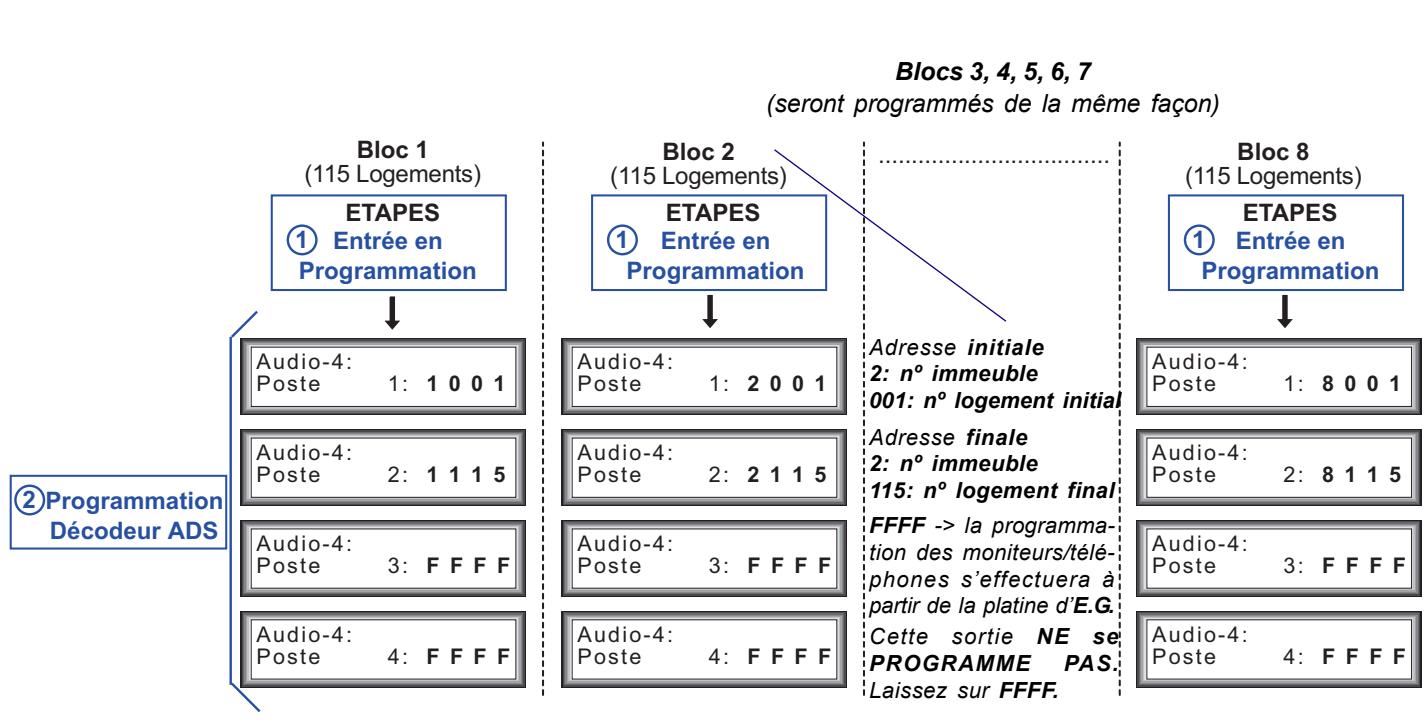

Installation de 8 blocs de 115 logements chacun (chaque bloc avec sa platine BUS2).

Remarques :

• Il est préférible d'attribuer des numéros aux logements de chacun des immeubles à partir de 1.
• Nous souhaitons programmer les terminaux de logement (moniteurs/téléphones) à partir de la platine d'entrée générale. Voir « Programmation des terminaux de logement à partir de l'ENTRÉE GENERALE »
• Pour les caractéristiques de l'installation, tous les blocs sont de TYPE B --> B iii / BFFF (grands blocs, 199 logements par bloc et jusqu'à 9 blocs).

Programmation :

1. Suivre les étapes de « Entrée en programmation »
2. Suivre les étapes définies dans « Programmation du décodeur BUS2 (selon le type) », (il existe un décodeur par bloc).

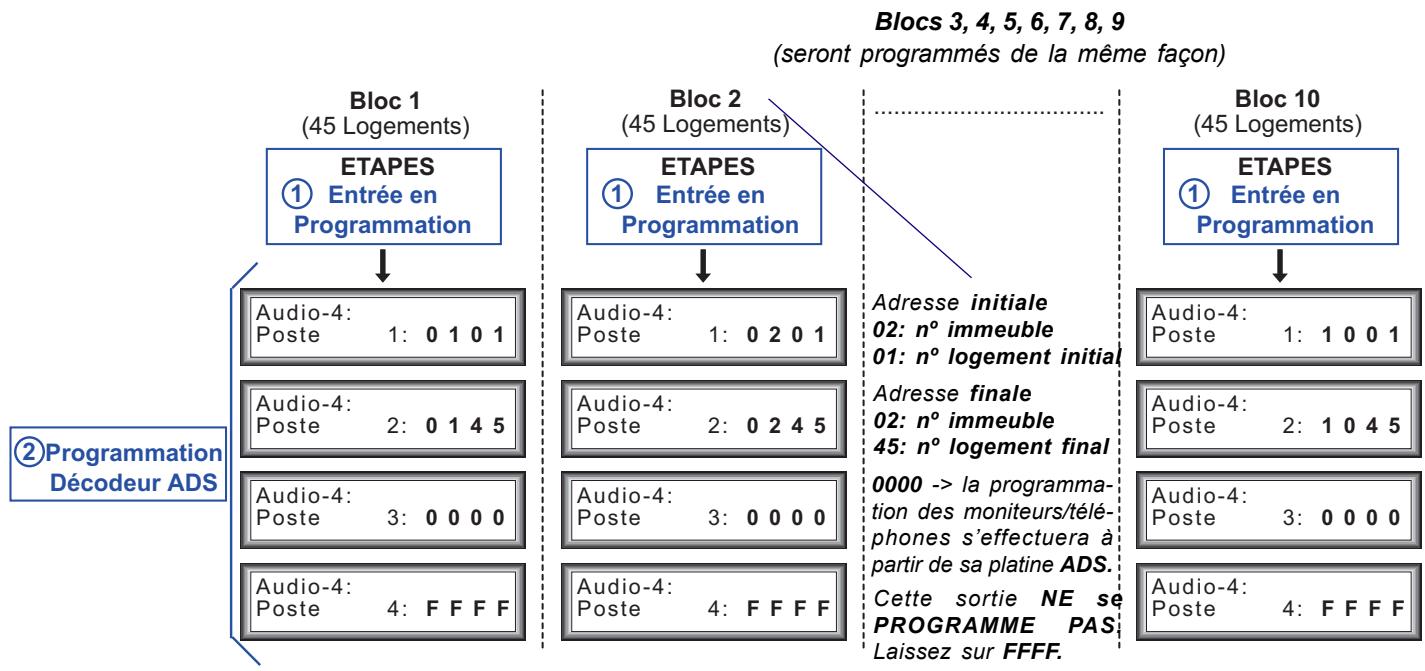

Installation de 10 blocs de 45 logements chacun (les blocs n'ont pas de platine BUS2).

Remarques :

• Nous souhaitons que l'on commence à attribuer des numéros aux logements de chacun des blocs à partir de 1. Si nous voulons que les numéros attribués aux blocs commencent à partir de 1, bien que n'ayant pas de platine BUS2, nous allons les considérer comme bloc 1, bloc 2,..., etc., pour considérer de cette façon l'appel à partir de l'entrée générale comme 101, 102,... pour le bloc 1. Les appels 201, 202,... pour le bloc 2, et ainsi successivement pour tous les blocs.
• Étant donné que tous les blocs n'ont pas chacun une platine BUS2, nous ne pouvons programmer que les terminaux de logement (moniteurs/téléphones) à partir de la platine d'entrée générale. Voir « Programmation des terminaux de logement à partir de l'ENTREE GENERALE »
• Pour les caractéristiques de l'installation, tous les blocs sont de TYPE C --> B Bi i / B B f f, (blocs moyens, 99 logements par bloc et jusqu'à 99 blocs).

Programmation :

1. Suivre les étapes de « Entrée en programmation »
2. Suivre les étapes définies dans « Programmation du décodeur BUS2 (selon le type) », (il existe un décodeur par bloc).

Blocs 3, 4, 5, 6, 7, 8, 9

seront programmés de la même façon

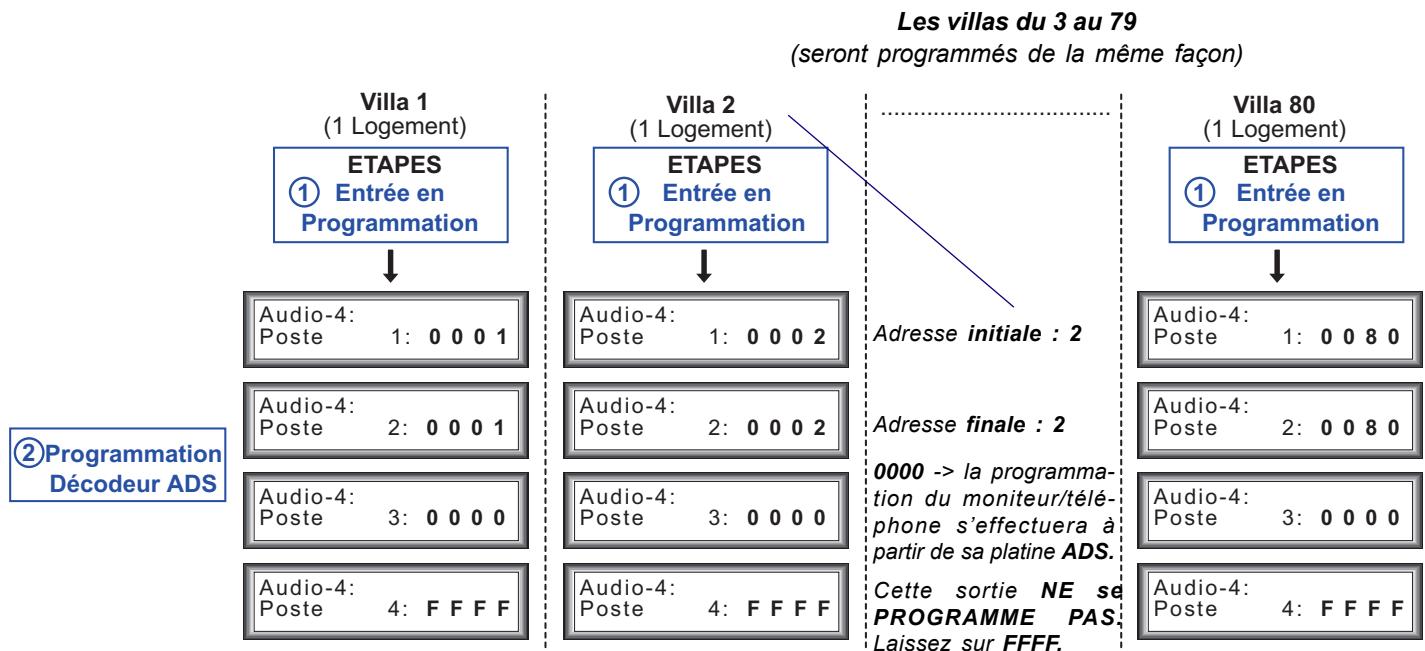

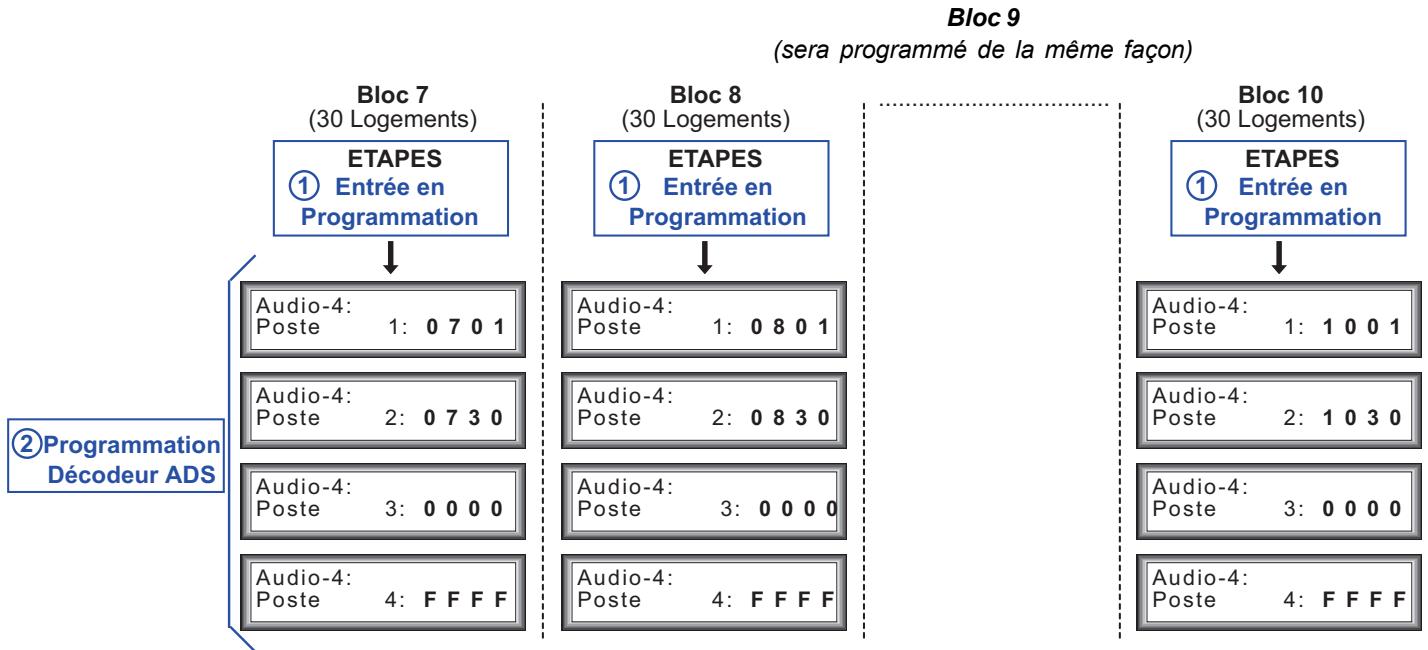

Installation de 10 blocs (chaque bloc avec sa platine BUS2) et 80 villas avec platine de kit numérique (BUS2) d'1 ligne dans chacune d'entre elles.

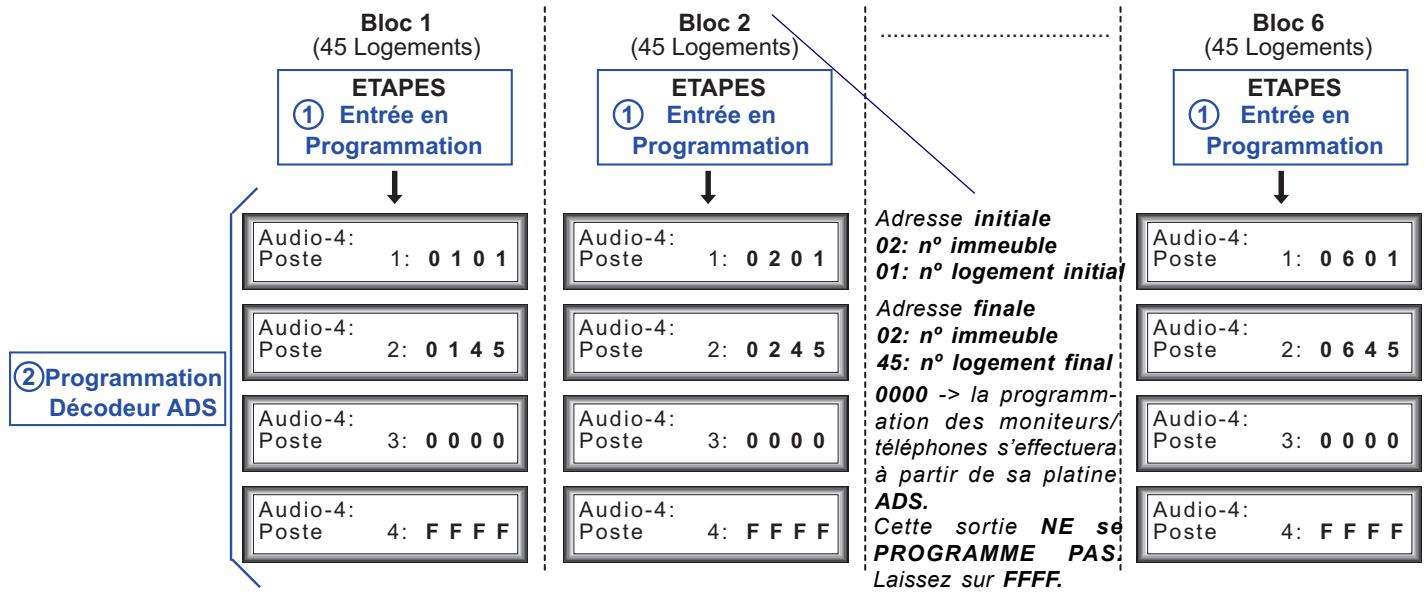

• 6 immeubles avec 45 logements chacun (immeuble 1, 2, 3, 4, 5 et 6).
• 4 blocs avec 30 logements chacun (bloc 7, 8, 9 et 10).

Remarques :

• Il est préférible d'attribuer des numéros aux logements de chacun des immeubles à partir de 1.
• Nous souhaitons que l'on commence à attribuer des numéros aux villas à partir de 1.
• Nous souhaitons programmer les terminaux de logement (moniteurs/téléphones) à partir de la platine BUS2 du bloc ou de la villa. Voir « Programmation des terminaux de logement à partir du BLOC INTÉRIEUR »
• Pour les caractéristiques de l'installation, il s'agit de :

Villas: TYPE A --> iiii/ffff, (jusqu'à 9999).

Blocs: TYPE C --> BBii/BBff, (blocs moyens, 99 logements par bloc et jusqu'à 99 blocs).

Programmation :

Suivre les étapes de « Entrée en programmation »

1. Suivre les étapes définies dans « Programmation du décembre BUS2 (selon le type) », (il existe un décembre par bloc et par villa).

Remarque très importante :

Il NE doit PAS figurer la même adresse dans 2 décodeurs différents, même si la construction dans laquelle ils se trouvent est de TYPE différent.

TYPE A: villas.

TYPE C: Blocs moyens.

Immeubles 3, 4 et 5

seront programmés de la même façon

Programmation des terminaux de logement BUS2 à partir de la platine BUS2 du bloc intérieur, moniteurs et téléphones

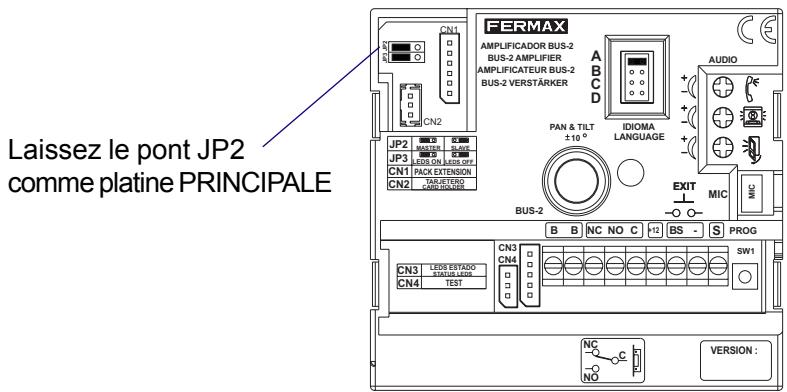

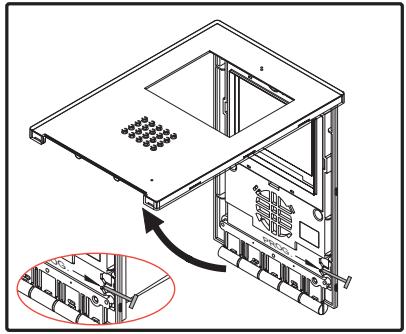

Pont de configuration de l'accès :

JP2 : commutateur sélection platine principale/secondaire

Platine principale

Platine secondaire

La procédure visant à programmer les terminaux BUS2 est la même aussi bien pour les moniteurs que pour les téléphones.

Les terminaux de logement ne fonctionneront pas tant qu'ils n'auront pas été programmés.

La programmation des terminaux se fait en 2 étapes :

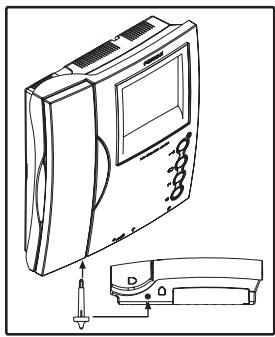

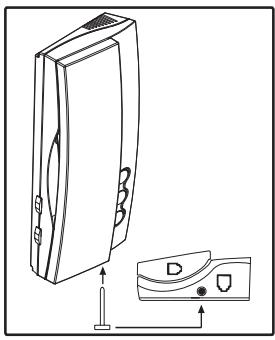

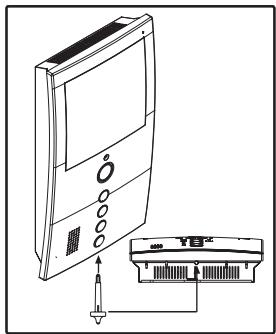

1. Mise en programmation du terminal :

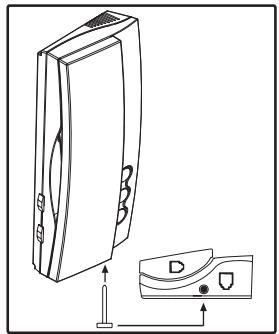

Telephone Loft

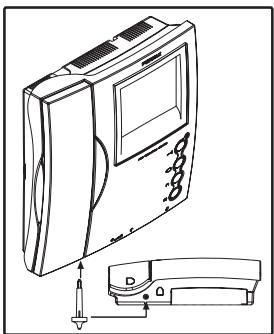

Moniteur Loft

Moniteur Loft Compact

Moniteur iLoft

Appuyez sur le bouton d'entrée en mode programmation du moniteur.

2.- Assignation du code d'appel

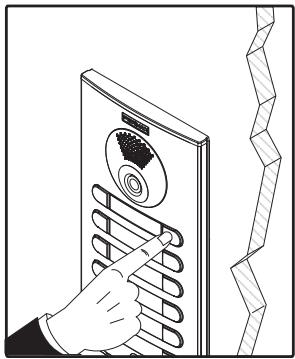

Platines à boutons-poussoirs Appuyez sur le bouton de leur destination du logement.

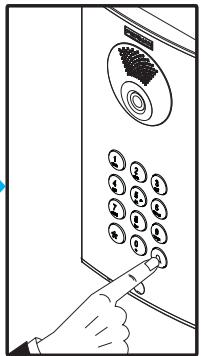

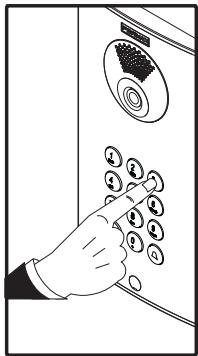

Platines à clavier

A l'aide du clavier, saisissez le code d'appel et appuyez sur la cloche.

Vous avez 2 minutes pour réaliser l'étape 2 à partir de l'entrée en mode programmation du terminal.

Une fois ce laps de temps écoulé, le terminal quitte le mode programmation.

Les moniteurs Loft Compact et iLoft disposent d'une fonction supplémentaire qui permet de programmer le moniteur à partir du moniteur lui-même; il n'est pas utile d'effectuer une quelconque opération à partir de la platine de rue.

Il est recommandé que les logements de chacun des blocs intérieurs soient programmés à partir du numéro 1.

Dans la documentation technique correspondant à chaque terminal, on décrit en détail ses caractéristiques et fonctions.

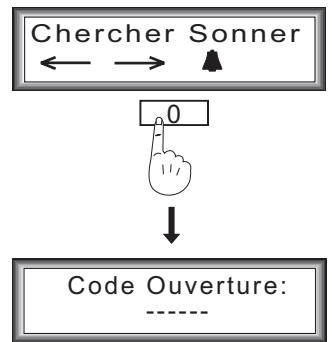

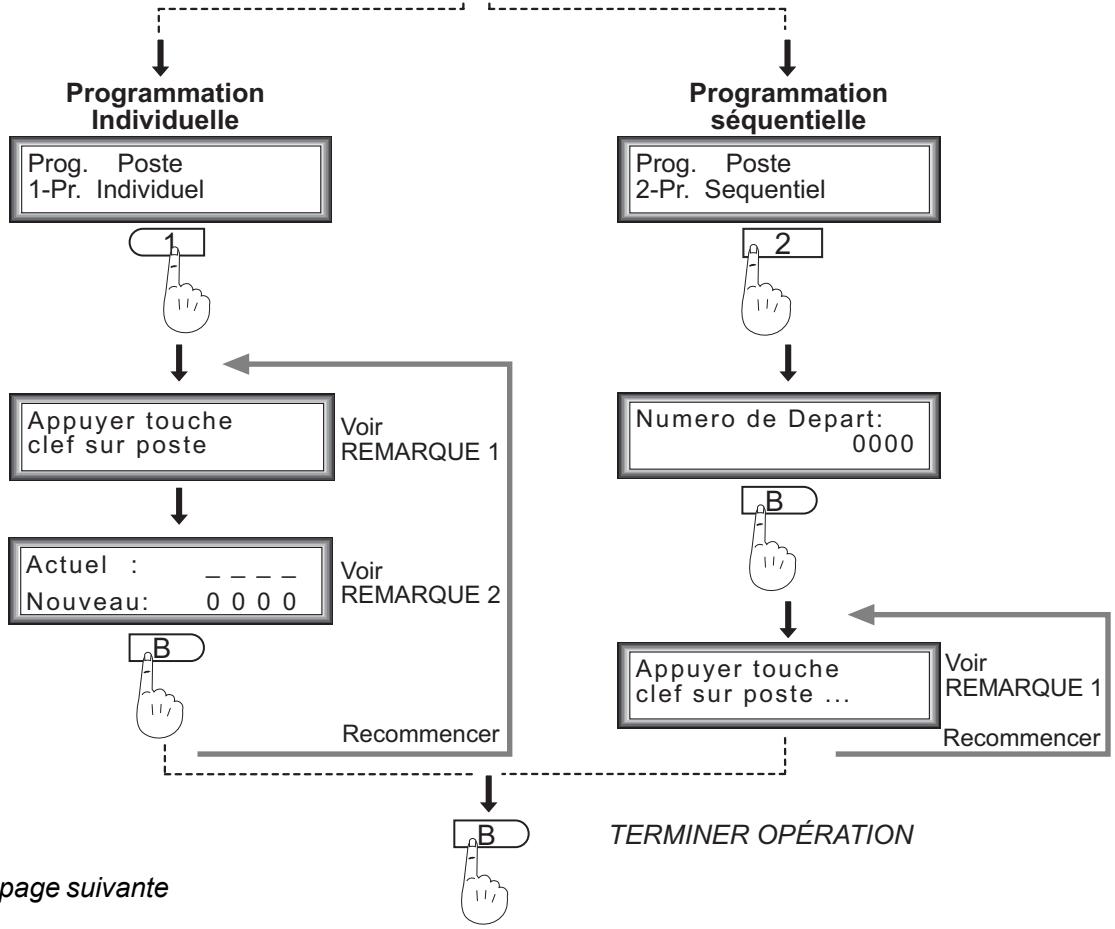

Programmation de terminaux de logement BUS2 à partir de la platine d'entrée générale MDS DIGITAL

Appuyez sur le bouton de mise en programmation du téléphone ou le moniteur.

AB21AB 19025

ENTRER EN MODE DE PROGRAMMATION

ENTRER EN MODE DE PROGRAMMATION

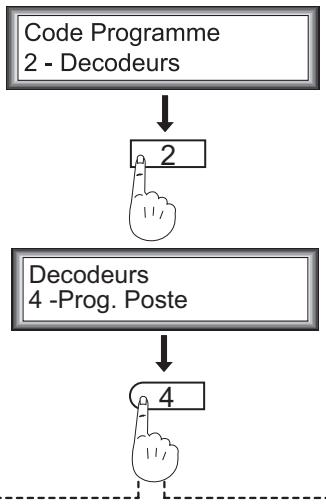

MENUDECODEURS

PROGRAMMATION DEPUIS LE POSTE

Remarques :

N'oubliez pas que si l'on peut entendre la programmation à partir d'une platine MDS (y compris conciergeries), il faudra avoir programmé au préalable le décodeur VDS comme indiqué au point « Programmation du DÉCODEUR BUS2 », (téléphone 3: FFFF).

Passez tout d'abord un appel à partir de la platine de rue que nous employons vers n'importe quelle adresse de ce bloc, pour activer le canal audio.

Pour les téléphones programmés avec la sous-option « ASSISTANCE », il faudra une personne près de la platine et une autre allant de logement en logement. Une conversation peut être menée entre la personne de la platine de rue et celle du logement, pour que celle-ci puisse indiquer dans quel logement elle se trouve.

Les téléphones programmés avec la sous-option « SEQUENTIEL » doivent avoir des numéros consécutifs, et il faut une seule personne, qui se déplace de logement en logement.

REMARQUE 1-> Sur l'affichage de la platine apparaît le message « appuyez sur le bouton d'ouverture des portes sur le téléphone », mais en réalité, il faudra changer le bouton de programmation sur le téléphone ou moniteur.

REMARQUE 2 -> La platine affiche le numéro actuel du téléphone qui est déterminé par la valeur 0000 si le téléphone n'a pas encore été programmé.

Alimentation

12 Vcc

Consommation.

en veille : 20 mA.

en fonctionnement : 30 mA.

Température de fonctionnement: 0 ÷ +50^ C

Installation

Intérieur boîtier encapsulable ou intérieur immeuble.

Bornes de connexion

CN1: installation BUS2.

B, B : alimentation et signal de données (audio/vidéo).

CN2: installation MDS.

+, -: alimentation 12 Vcc.

D1, D2: données du bus de décodeurs. RS-485.

2,6: audio platines MDS.

2 : audio sens logement-rue 6: sens logement.

CN3: connexion de l'interface PC-décodeur pour la programmation à partir du PC.

CN5 : installation video

CT: activation vidéo

V, - : coaxial

• V : conducteur intérieur. * - : maille

Fonctionnement témoin lumineux :

Nonprogramme

Programme: la conciergerie ne reçoit pas d'appels

Programme: la conciergerie reçoit les appels

Tableau de sections dans les installations MDS-BUS2

Dans ces tableaux sont illustrées les sections recommandées par Fermax pour la partie d'installation correspondant à BUS2 et pour la partie d'installation correspondant à MDS.

Distances BUS2

Audio

metros / metres	pies / feet	cable (paire) paralleleme		paire torsadée UTP CAT2 2 X 1,5 mm²
		mm²	AWG
1 - 50	3 - 150	0,5 mm²	20	-
50 - 100	150 - 300	1 mm²	17
100 - 120	300 - 360	1 mm²	17
100 - 150	300 - 450	-		Par Trenzado 1,3 mm²
150 - 250	450 - 750	-		Par Trenzado 1,3 mm²

Vidéo

metros / metres	pies / feet	modelo/ model	câble (paire) parallèle		paire torsadée UTP CAT2 2 X 1,5 mm²
			mm²	AWG
1 - 50	3 - 150	color/colour + B/N-B/W	0,5 mm²	20	-
50 - 100	150 - 300	color/colour + B/N-B/W	1 mm²	17
100 - 120	300 - 360	B/N-B/W	1 mm²	17
100 - 150	300 - 450	color/colour + B/N-B/W	-		Par Trenzado 1,3 mm²
150 - 250	450 - 750	B/N-B/W	-		Par Trenzado 1,3 mm²

Distances MDS

DISTANCE (en mètres)	4 fils	SECTION Câbles audio + paire torsadée blindée.
jusqu'à 300	4 x 1 mm²	+ paire torsadée blindée de 0,5 mm²
de 300 à 500	4 x 1,5 mm²	+ paire torsadée blindée de 0,5 mm²
500 à 1000	4 x 2,5 mm²	+ paire torsadée blindée de 0,5 mm²
de 1 000 à 1 500	4 x 4 mm²	+ paire torsadée blindée de 0,5 mm²

Remarques :

Il faut utiliser un rappel MDS ref. 2339 pour des distances supérieures à 1 200 metres.

Il faut utiliser l'amplificateur vidéo ref. 4110 pour des distances supérieures à 250 mètres. Un toutes les 250 mètres.

Dans les installations de portier vidéo de 400 metres maximum, il est possible d'utiliser un cable coaxial RG59. Pour des distances supérieures, utilisez le RG11.

Gaines FERMAX

Les Gaines Fermax ref. 5918 et ref. 5919 sont valables pour des distances de 300 metres max.
