Type de produit	Système de communication et d'interphone (portier vidéo)
Marque	FERMAX
Modèle	MDS
Compatibilité	Systèmes MDS Digital, Direct et City
Moniteurs compatibles	Loft, Citymax, Sailing, Olympo (couleur et N&B)
Alimentation	18 Vcc (son et données 12 Vcc, image 18 Vcc)
Consommation en veille (N&B)	12 mA (Loft) / 15 mA (Citymax) / 10 mA (Sailing) / 50 mA (Olympo)
Consommation son+image (N&B)	650 mA (Loft) / 350 mA (Citymax) / 650 mA (Sailing) / 400 mA (Olympo)
Consommation en veille (Couleur)	8 mA (Loft) / 15 mA (Citymax) / 10 mA (Sailing) / 50 mA (Olympo)
Consommation son+image (Couleur)	400 mA (Loft) / 350 mA (Citymax) / 400 mA (Sailing) / 400 mA (Olympo)
Température de fonctionnement	5 °C à 60 °C
Humidité	0% à 90% (sans condensation)
Écran	Tube cathodique N&B 4" (100 mm) ou TFT couleur 4" (Loft/Citymax/Sailing) ; TFT 5" (Olympo)
Signal vidéo	Composite 1 Vpp 75 Ω, 7 MHz
Fonctions principales	Appel, conversation mains-libres (Olympo) ou avec combiné, ouverture de porte, appel concierge, fonctions auxiliaires (selon modèle)
Boutons	Gâche électrique, appel concierge, boutons auxiliaires (selon version)
Montage	Encastré ou saillie (selon modèle)
Câblage	Bus MDS avec fils et coaxial (voir tableau des sections)
Sécurité	Modules d'urgence pour batterie de secours (12V et 18V)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Réparabilité	Pièces détachées disponibles auprès de Fermax. Utiliser un amplificateur vidéo pour longues distances.
Normes	Compatible 4+N

FOIRE AUX QUESTIONS - MDS FERMAX

Comment installer le moniteur Loft ?

Le moniteur Loft se monte en encastré ou en saillie. Raccordez-le à la sortie du décodeur audio correspondant. Consultez le schéma d'installation dans la notice pour le câblage. Aucune programmation nécessaire.

Comment régler le volume sur le moniteur Olympo ?

Lors d'une communication avec la platine de rue, appuyez sur le bouton « … » pour régler le volume de la conversation. Lors de la sélection des mélodies, appuyez sur le même bouton pour régler le volume de la mélodie.

Comment ouvrir la porte depuis le moniteur ?

En communication avec le visiteur, appuyez sur le bouton de la gâche électrique (bouton « 0 » ou symbole correspondant). La porte s'ouvre immédiatement.

Comment appeler la conciergerie ?

Lorsque le moniteur est en veille (sans communication), appuyez sur le bouton de la gâche électrique (bouton « r-0 » ou similaire). Un appel sera envoyé à la conciergerie si elle est présente dans l'installation.

Quelle alimentation utiliser pour une installation portier vidéo MDS ?

Pour le portier vidéo, vous avez besoin d'une alimentation 12 Vcc pour le son et les données, et d'une alimentation 18 Vcc pour l'image. Utilisez par exemple la source réf. 4810 (12 Vca/1,5 A + 18 Vcc/1,5 A) ou des sources séparées selon les besoins.

Que faire si l'image est floue ?

Si l'image est floue, vérifiez les connexions et la distance. Pour des distances supérieures à 250 m, installez un amplificateur vidéo (réf. 4110) et réglez le gain jusqu'à obtenir une image nette.

Combien de temps dure la communication avec le visiteur ?

La durée de la communication est limitée à la durée programmée au niveau de la platine MDS Direct ou de l'unité centrale MDS. Si l'appel n'est pas pris, l'image disparaît au bout de 90 secondes.

Puis-je utiliser un moniteur d'un autre modèle dans la même installation ?

Oui, les moniteurs Loft, Citymax, Sailing et Olympo peuvent être combinés dans une même installation MDS, tant qu'ils sont raccordés au décodeur audio correspondant.

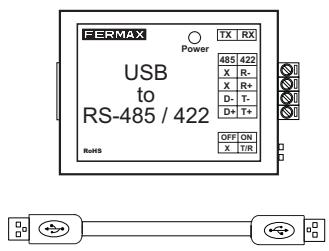

Comment programmer les décodeurs MDS ?

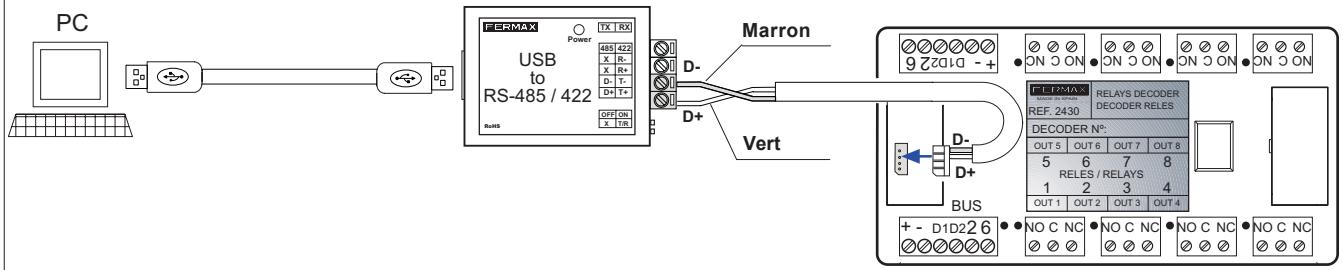

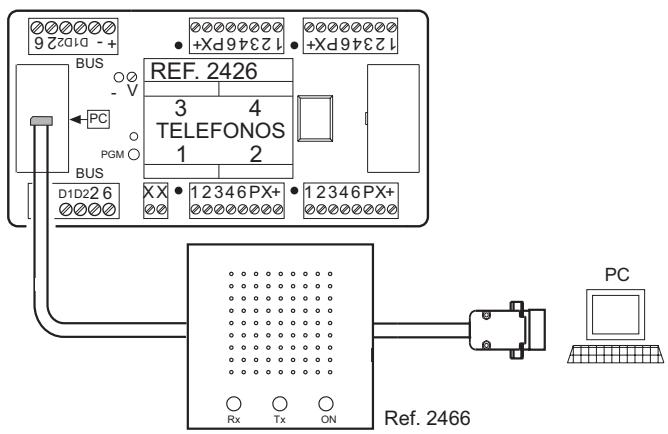

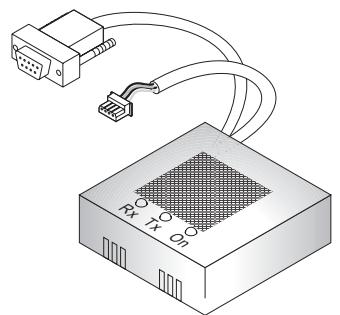

Utilisez le module de programmation réf. 2466 (RS232) ou 24661 (USB). Connectez-le au port série ou USB de l'ordinateur et au connecteur de programmation du décodeur. Le logiciel permet de programmer et tester les décodeurs.

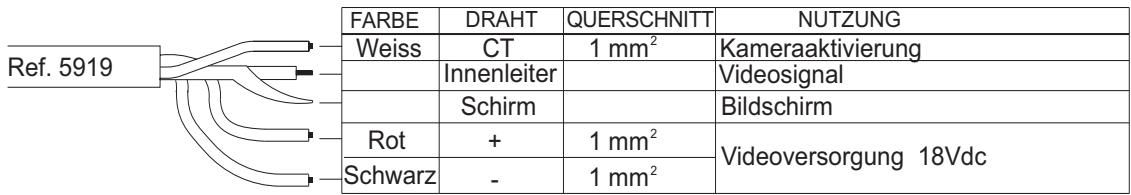

Quels câbles utiliser pour le bus MDS ?

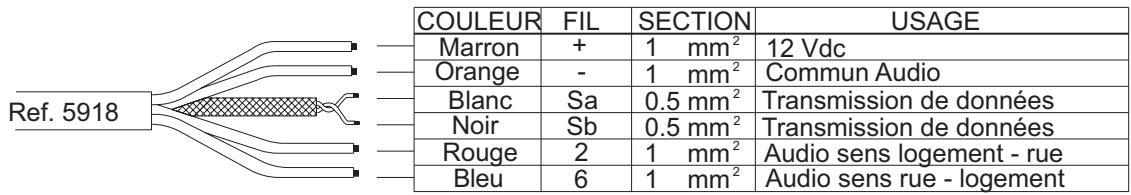

Utilisez les gaines Fermax spéciales : réf. 5918 pour le bus (4 fils 1 mm² + paire torsadée blindée 0,5 mm²) et réf. 5919 pour la vidéo (3 fils 1 mm² + coaxial 75 Ω). Pour les distances, consultez le tableau des sections dans la notice.

MODE D'EMPLOI MDS FERMAX

Le livre technique MDS se compose des sections suivantes :

• Introduction systèmes MDS (code 94726Fb-0)
• Section I : Système MDS Digital (code 94726Fb-1)
• Section II : Systèmes MDS Direct et MDS City (code 94726Fb-2)
• Section III: Équipements communs aux systèmes Digital, Direct et City (code 94726Fb-3)
• Section IV: Schémas d'installation (Cod. 94725Fd-3)

Ce document technique à caractère informatif est édité par FERMAX ELECTRONICA S. A. E., qui se réserve le droit de modifier, à tout moment et sans avertissement préalable, les caractéristiques des produits auxquels il est fait allusion. Ces changements apparaîtront dans les éditions suivantes.

Terminaux du logement 5

• Moniteurs 5 · Loft 7 · Citymax 9 · Sailing 11 · Olympo 13

-Postes 15

·Citymax 15

Equipements communs aux systémes MDS digital, DIRECT et CITY 17

• Alimentations 18
• Modules d'urgence 18 - Rappel MDS 19
• Amplificateur vidéo 19 - Gache électrique 19
• Gaines Fermax et tableaux de distance 20 - Module de programmation des décodeurs 22

Équipements communs aux systèmes MDS digital, direct et city

Moniteurs :

Loft

Citymax

Sailing

Olympo

Postes :

Citymax

Équipements communs aux systèmes MDS digital, direct et city

• Alimentations et modules d'urgence Rappel MDS (réf. 2339)

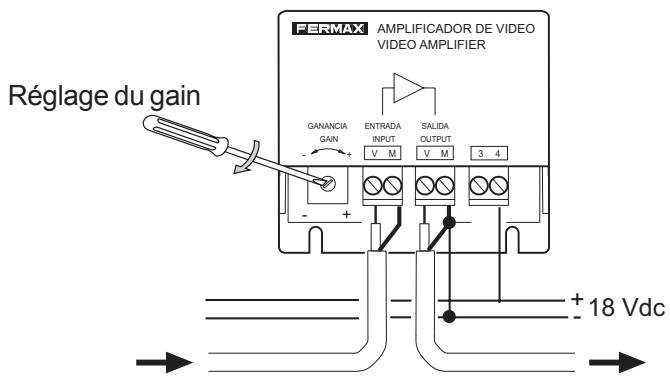

• Amplificateur vidéo (réf. 4110) Gache électrique
• Gaines et tableaux de distance · Module de programmation des décodeurs (réf. 2466)

Terminaux du logement

Moniteurs et postes

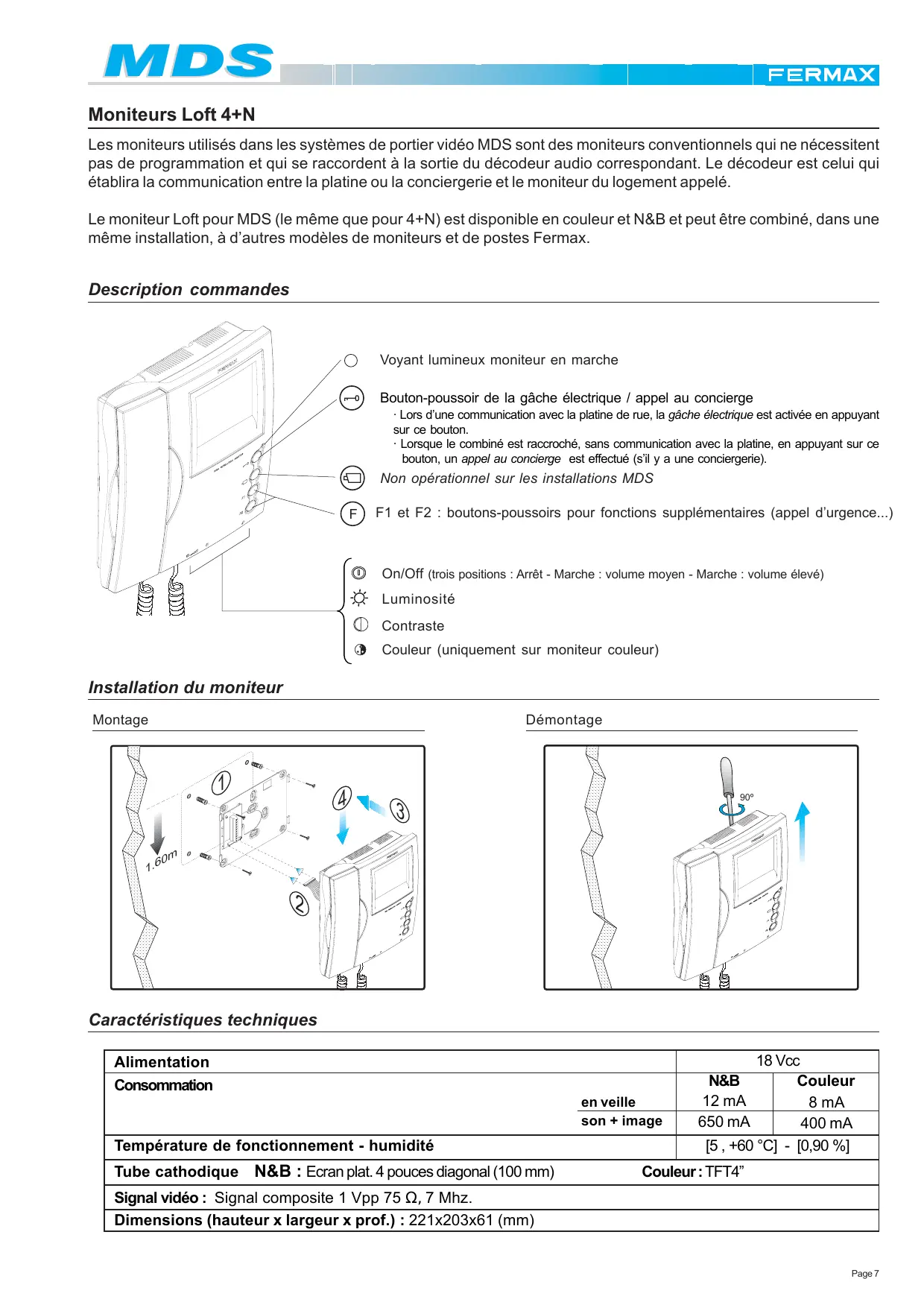

Moniteurs loft 4+n

Les moniteurs utilisés dans les systèmes de portier vidéo MDS sont des moniteurs conventionnels qui ne nécessitent pas de programmation et qui se raccordent à la sortie de l'écodeur audio correspondant. L'écodeur est celui qui établira la communication entre la platine ou la conciergerie et le moniteur du logement appelé.

Le moniteur Loft pour MDS (le même que pour 4 + N) est disponible en couleur et N&B et peut être combiné, dans une même installation, à d'autres modèles de moniteurs et de postes Fermax.

Voyant lumineux moniteur en marche

Bouton-poussoir de la gache électrique / appel au concierge

• Lors d'une communication avec la platine de rue, la gache électrique est activée en appuyant sur ce bouton. Lorsque le combiné est raccroché, sans communication avec la platine, en appuyant sur ce bouton, un appel au concierge est effectué (s'il y a une conciergerie).

Non opérationnel sur les installations MDS

F1 et F2 : boutons-poussoirs pour fonctions supplémentaires (appel d'urgence...)

On/Off (trois positions : Arrêt - Marche : volume moyen - Marche : volume élevé) Luminosité Contraste Couleur (uniquement sur moniteur couleur)

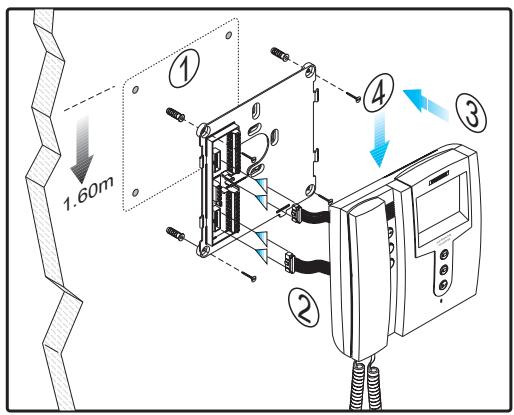

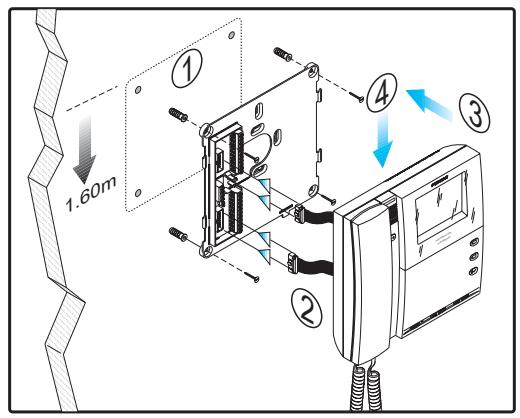

Installation du moniteur

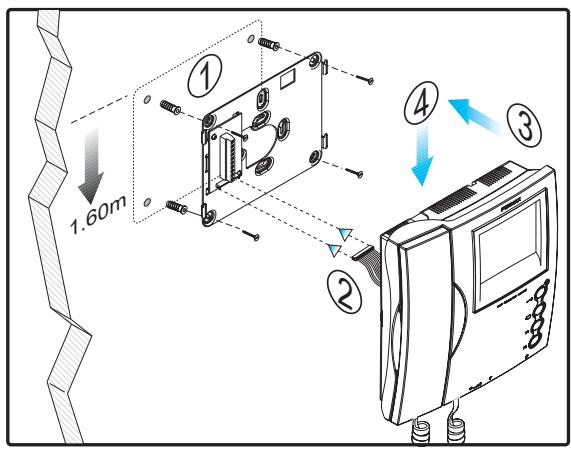

Montage

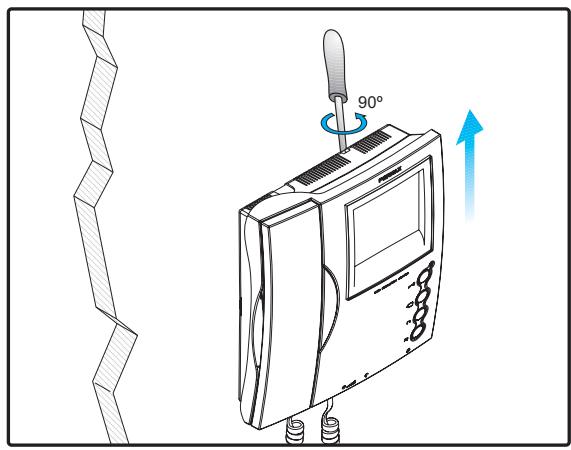

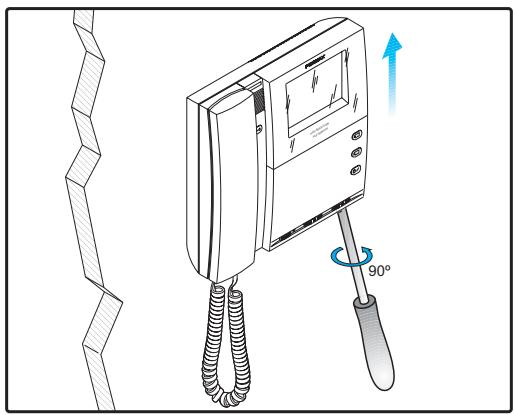

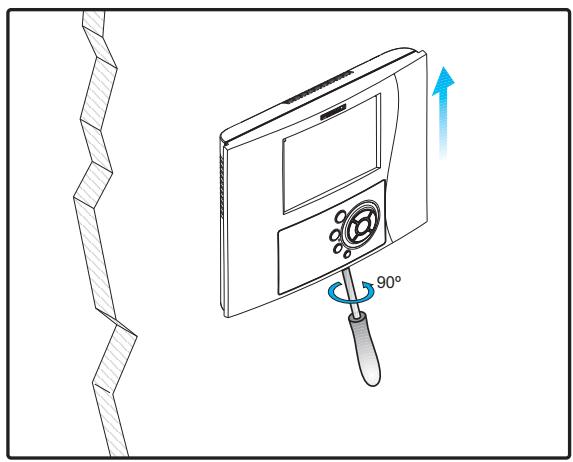

Démontage

Caractéristiques techniques

Alimentation		18 Vcc
Consommation	en veille	N&B 12 mA	Couleur 8 mA
	son + image	650 mA	400 mA
Température de fonctionnement - humidité		[5, +60 °C] - [0,90 %]
Tube cathodique N&B : Ecran plat. 4 pouces diagonal (100 mm) Couleur: TFT4"
Signal matériel : Signal composite 1 Vpp 75 Ω, 7 Mhz.
Dimensions (hauteur x largeur x prof.): 221x203x61 (mm)

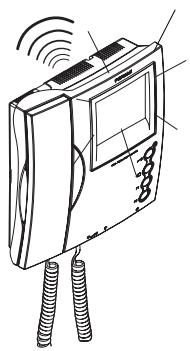

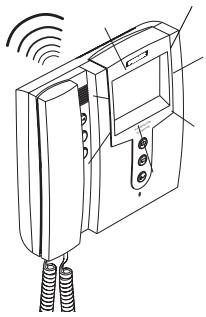

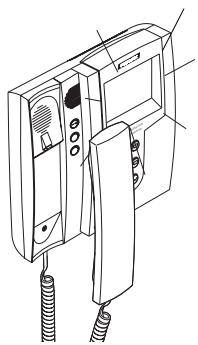

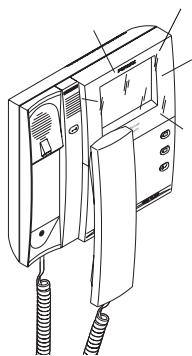

Appel

• En appuyant sur le bouton-poussoir d'appel sur la platine de rue, il se produit une tonalité aussi bien au niveau de la platine de rue que du moniteur ; l'écran s'allume et l'indicateur de marche-arrêt ON-OFF s'éteint.

S'il existe des équipements supplémentaires dans le logement, ils sonneront également. Si l'on ne prend pas l'appel, l'image du moniteur disparaît au bout de 90 secondes.

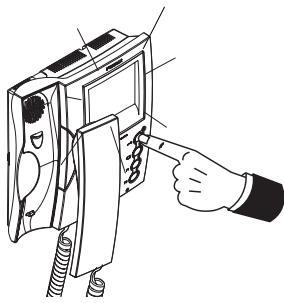

Réception de l'expérience

• En décrochant le combiné, vous pouvez établir une conversation avec le visiteur. La durée de la communication est limitée à la durée de conversation programmée au niveau de la platine MDS Direct ou de l'unité centrale MDS.

Ouverture de la porte au visiteur

• Il est possible d'ouvrir la porte en appuyant sur le bouton-poussoir 0 tout en étant en communication avec le visiteur.

Appel à la conciergerie

• Lorsque le moniteur est en veille (sans communication), en appuyant sur le bouton n - 0, un appel au concierge est effectué (s'il y a une conciergerie).

Moniteurs citymax 4+n

Les moniteurs utilisés dans les systèmes de portier vidéo MDS sont des moniteurs conventionnels qui ne nécessitent pas de programmation et qui se raccordent à la sortie de l'écodeur audio correspondant. L'écodeur est celui qui établira la communication entre la platine ou la conciergerie et le moniteur du logement appelé.

Il existe plusieurs versions du moniteur Citymax pour MDS (le même que pour 4 + N) en fonction du nombre de boutons-poussoirs auxiliaires présents sur le moniteur : Basic (aucun bouton-poussoir supplémentaire), Extra (2 boutons-poussoirs supplémentaires) et Complet (5 boutons-poussoirs auxiliaires). Toutes les versions sont en couleur et N&B.

Si on souhaite l'appel d'urgence, il faut utiliser des moniteurs Extra ou Complet avec connecteur amplifié.

Ils peuvent être combinés, sur une même installation, avec d'autres modèles de moniteurs et postes Fermax.

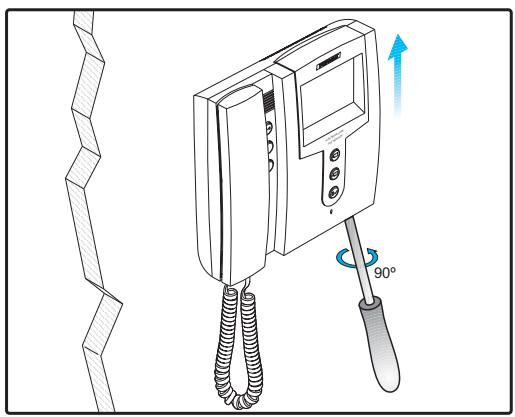

Installation du moniteur

Montage

Démontage

Caractéristiques techniques

Alimentation		18 Vcc
Consummation	en veille	N&B 15 mA	Couleur 15 mA
	son + image	350 mA	350 mA
Température de fonctionnement - humidité		[5, +60 °C] - [0,90 %]
Tube cathodique N&B : Ecran plat. 4 pouces diagonal (100 mm) Couleur: TFT4"
Signal matériel : Signal composite 1 Vpp 75 Ω, 7 Mhz.
Dimensions (hauteur x largeur x prof.) : 195x211x60 (mm)

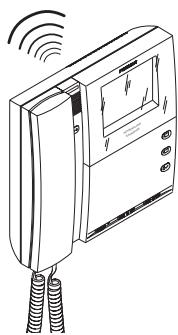

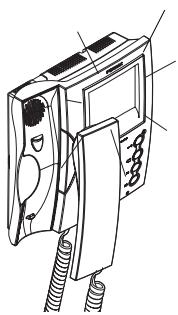

Appel

• En appuyant sur le bouton-poussoir d'appoint sur la platine de rue, il se produit une tonalité aussi bien au niveau de la platine de rue que du moniteur ; l'écran s'allume et l'indicateur de marche-arrêt ON-OFF s'éteint.

S'il existe des équipements supplémentaires dans le logement, ils sonneront également. Si l'on ne prend pas l'appel, l'image du moniteur disparaît au bout de 90 secondes.

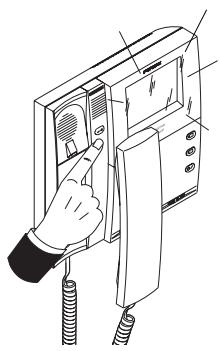

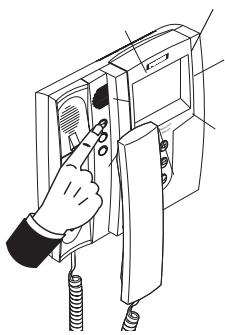

Réception de l'appoint

• En décrochant le combiné, vous pouvez établir une conversation avec le visiteur. La durée de la communication est limitée à la durée de conversation programmée au niveau de la platine MDS Direct ou de l'unité centrale MDS.

Ouverture de la porte au visiteur

• Il est possible d'ouvrir la porte en appuyant sur le bouton-poussoir tout en étant en communication avec le visiteur.

Appel à la conciergerie

• Lorsque le moniteur est en veille (sans communication), en appuyant sur ce bouton, un appel au concierge est effectué (s'il y a une conciergerie).

Moniteurs sailing 4+n

Les moniteurs utilisés dans les systèmes de portier vidéo MDS sont des moniteurs conventionnels qui ne nécessitent pas de programmation et qui se raccordent à la sortie du décodeur audio correspondant. Le décodeur est celui qui établira la communication entre la platine ou la conciergerie et le moniteur du logement appelé.

Le moniteur Sailing pour MDS (le même que pour 4 + N) est disponible en couleur et N&B et peut être combiné, dans une même installation, à d'autres modèles de moniteurs et de postes Fermax.

Ne dispose pas de bouton-poussoir supplémentaire pour l'appoint d'urgence.

Bouton-poussoir de la gâche électrique / appel au concierge

• Lors d'une communication avec la platine de rue, la gache électrique est activée en appuyant sur ce bouton.
• Lorsque le combiné est raccroché, sans communication avec la platine, en appuyant sur ce bouton, un appel au concierge est effectué (s'il y a une conciergerie).

Non opérationnel sur les installations MDS

Non opérationnel sur les installations MDS

Relais éclairage escalier

Interrupteur ON/OFF - Voyant lumineux moniteur allumé Couleur (uniquement sur moniteur couleur) Luminosité Contraste

Installation du moniteur

Montage

Démontage

Caractéristiques techniques

Alimentation		18 Vcc
Consommation	en veille	N&B 10 mA	Couleur 10 mA
	son + image	650 mA	400 mA
Température de fonctionnement - humidité		[5, +60 °C] - [0,90 %]
Tube cathodique N&B : Ecran plat. 4 pouces diagonal (100 mm) Couleur: TFT4"
Signal matériel : Signal composite 1 Vpp 75 Ω, 7 Mhz.
Dimensions (hauteur x largeur x prof.) : 195x211x60 (mm)

Appel

• En appuyant sur le bouton-poussoir d'appel sur la platine de rue, il se produit une tonalité aussi bien au niveau de la platine de rue que du moniteur ; l'écran s'allume et l'indicateur de marche-arrêt ON-OFF s'éteint.

S'il existe des équipements supplémentaires dans le logement, ils sonneront également. Si l'on ne prend pas l'appel, l'image du moniteur disparaît au bout de 90 secondes.

Réception de l'appoint

• En décrochant le combiné, vous pouvez établir une conversation avec le visiteur.

La durée de la communication est limitée à la durée de conversation programmée au niveau de la platine MDS Direct ou de l'unité centrale MDS.

Ouverture de la porte au visiteur

• Il est possible d'ouvrir la porte en appuyant sur le bouton-poussoir ( c - 0 - 0 ) tout en étant en communication avec le visiteur.

Appel à la conciergerie

• Lorsque le moniteur est en veille (sans communication), en appuyant sur le bouton _r - 0, un appel au concierge est effectué (s'il y a une conciergerie).

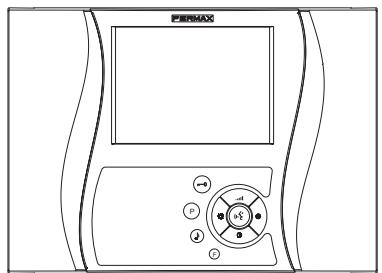

Moniteurs olympo 4+n

Les moniteurs utilisés dans les systèmes de portier vidéo MDS sont des moniteurs conventionnels qui ne nécessitent pas de programmation et qui se raccordent à la sortie de l'écodeur audio correspondant. L'écodeur est celui qui établira la communication entre la platine ou la conciergerie et le moniteur du logement appelé.

Le moniteur Olympo est un moniteur mains libres half-duplex en couleur avec écran TFT de 5 pouces et mélodies polyphoniques. Il existe deux modèles de moniteur Olympo : la version Basic et la version Plus avec éclairage intégré.

Olympo Basic

Olympo Basic Plus

Ils peuvent être combinés, sur une même installation, avec d'autres modèles de moniteurs et postes Fermax.

Bouton-poussoir de la gâche électrique et appel au concierge

Bouton d'activation du dispositif auxiliaire (P)

Sélection des mélodies

Non opérationnel sur les installations MDS.

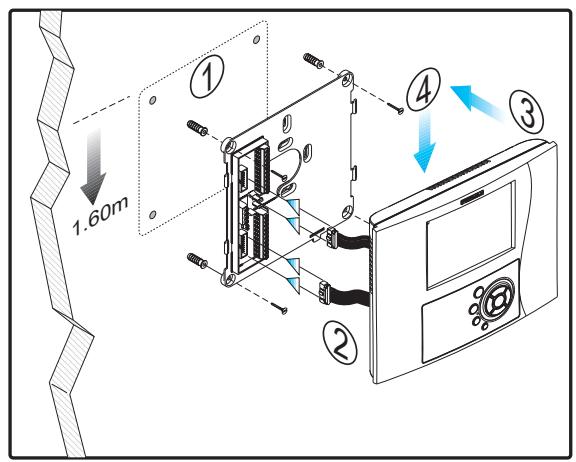

Installation du moniteur

Montage

Démontage

Caractéristiques techniques

Alimentation		18 Vcc
Consommation	en veille	50 mA
	son + image	400 mA
Température de fonctionnement - humidité		[5, +60 °C] - [0,90 %]
Tube cathodique TFT5"
Signal matériel : Signal composite 1 Vpp 75 Ω, 7 Mhz.
Dimensions (hauteur x largeur x prof.) : 200x278x45 (mm)

Appel

• En appuyant sur le bouton-poussoir d'appel de la platine de rue, il se produit une sonnerie aussi bien au niveau de la platine de rue que du moniteur. L'écran ainsi que l'éclairage latéral bleu (sur les versions PLUS) s'allument.

S'il existe des équipements supplémentaires dans le logement, ils sonneront également. Si l'on ne prend pas l'appel, l'image du moniteur disparaît au bout de 90 secondes.

Réception de l'expérience

• Décrocher en appuyant sur le bouton « « » pour établir la communication avec le visiteur (l'éclairage du bouton s'allume, indiquant ainsi que la communication est activée). La durée de la communication est limitée à la durée de conversation programmée au niveau de la platine MDS Direct ou de l'unité centrale MDS.

Si, lors de la communication, vous appuyez de nouveau sur le bouton « « », la communication se termine et l'écran s'éteint.

Ouverture de la porte au visiteur

• Il est possible d'ouvrir la porte en appuyant sur le bouton « m-0 » tout en étant en communication avec le visiteur.

Appel au concierge (selon installation)

• Sur les installations MDS avec conciergerie, appuyez sur le bouton de la gâche électrique (r-0), le moniteur sera en veille, pour réaliser un appel au concierge.

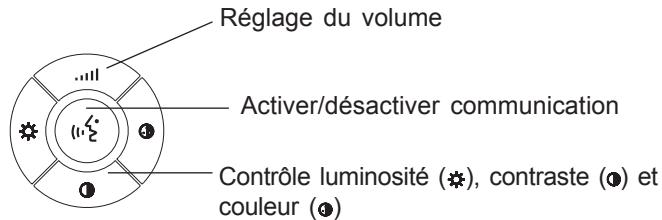

Réglage du volume

• Lors d'une communication avec la platine de rue, appuyez sur le bouton «... » pour régler le volume de la conversation

Lors de la sélection des mélodies, appuyez sur le bouton « … » pour régler le volume de la mélodie

Sélection de la mélodie

• Appuyez sur le bouton « J » pour entrer en mode sélection des mélodies (l'éclairage latéral s'allume en clignotant, sur les versions PLUS).

Appel depuis la platine de rue : appuyez à chaque fois sur le bouton « * » pour écouter les diverses mélodies disponibles (jusqu'à 36). Appuyez de nouveau sur le bouton « J » pour sélectionner la mélodie en cours.

Appel sonnette : le moniteur dispose d'une méthode caractéristique pour la sonnette (si un bouton-poussoir est raccordé aux terminaux « E » et « +S » du connecteur du moniteur).

Réglage de la luminosité (★), du contraste (●) et de la couleur (●)

• Lorsque l'écran est allumé, appuyez sur le bouton correspondant pour effectuer les réglages nécessaires. Dispose de huit niveaux de réglage pouvant être sélectionnés de manière cyclique.

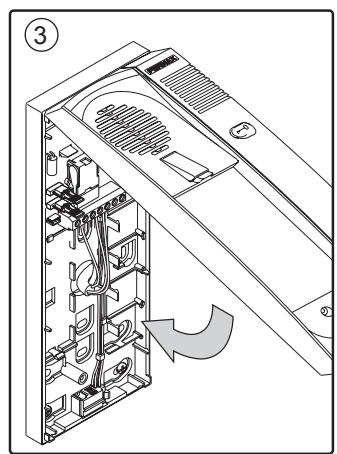

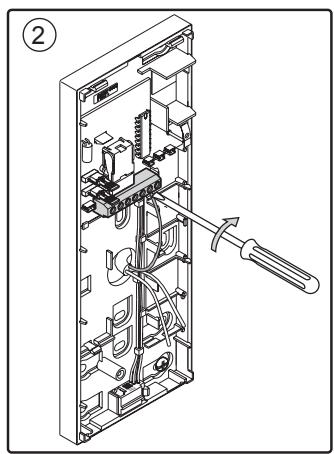

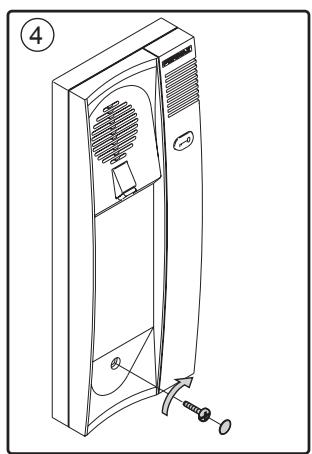

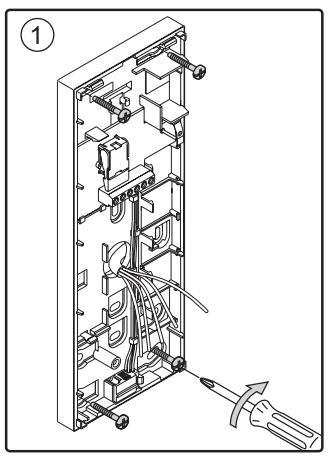

Postes citymax 4+n

Les postes 4 + N peuvent être combinés, sur une même installation MDS, avec d'autres modèles de moniteurs et postes Fermax. De même sur les installations avec moniteurs en tant qu'équipement supplémentaire du logement.

De même que pour les moniteurs 4 + N utilisés dans les installations MDS, les postes, après avoir été installés et connectés, n'ont pas besoin d'être programmés pour fonctionner.

Il existe plusieurs versions du poste Citymax pour MDS (le même que pour 4 + N) en fonction du nombre de boutons-poussoirs auxiliaires présents sur le moniteur : Basic (aucun bouton-poussoir supplémentaire), Extra (2 boutons-poussoirs supplémentaires) et Complet (5 boutons-poussoirs auxiliaires).

Si on souhaite l'appel d'urgence, il faut utiliser des postes Extra ou Complet.

Bouton-poussoir de la gâche électrique / appel au concierge

• Lors d'une communication avec la platine de rue, la gâche électrique est activée en appuyant sur ce bouton. Lorsque le combiné est raccroché, sans communication avec la platine, en appuyant sur ce bouton, un appel au concierge est effectué (s'il y a une conciergerie).

Boutons-poussoirs pour des fonctions supplémentaires sur les modèles EXTRA (2 boutons-poussoirs supplémentaires) et COMPLET (5 boutons-poussoirs supplémentaires)

Alimentations

Le correct fonctionnement de tout système électrique/électronique dépend, en grande partie, du bon dimensionnement de son alimentation. Il faudra particulièrement faire attention au besoin du modèle et au nombre d'alimentations nécessaires au bon fonctionnement de l'alimentation.

Les systèmes MDS utilisent deux types d'alimentation : 12 Vcc pour le son et les données et 18 Vcc pour l'image. Ainsi, en fonction de l'installation (portier, portier video, contrôle d'accès, nombre de platines et/ou lecteurs installés, type de gâche électrique utilisé, longueur de la ligne...), l'alimentation nécessaire peut varier en modèle et nombre d'alimentations :

• Installation pour portier: 12 Vcc
• Installations pour portier vidéo : 12 Vcc et 18 Vcc.
• Installations de contrôle d'accès avec ou sans portier : 12 Vcc
• Installations de contrôle d'accès avec portier vidéo : 12 Vcc et 18 Vcc.

Le nombre d'alimentations nécessaire dépendra du nombre de dispositifs installés. Par conséquent, il faudra connaître la consommation globale des équipements installés pour préparer correctement l'installation (en nombre et type d'alimentations):

• Source ref. 4813 : 12 Vcc/2 A (DIN 6)
• Source ref. 4830: 18 Vcc/3,5 A (DIN 6)
• Source ref. 4812: 18 Vcc/1,5 A (DIN 6)
• Source ref. 4800 : 12 Vca/1,5 A (DIN 4) (pour gâches électriques à courant alternatif activées par le biais d'un relais)
• Source ref. 4810: 12 Vca/1,5 A + 18 Vcc/1,5 A (DIN 10)

Consulter les caractéristiques techniques des équipements à installer pour connaître la consommation maximale que peut posséder l'installation.

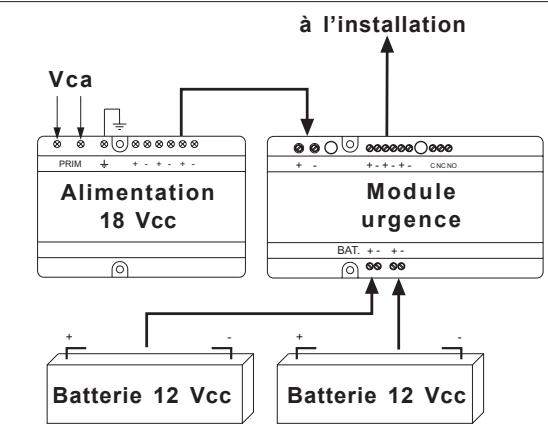

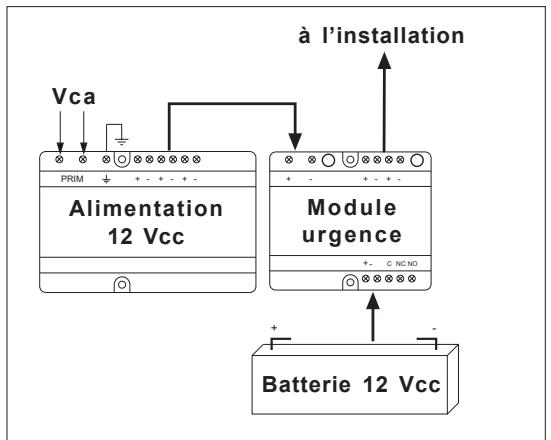

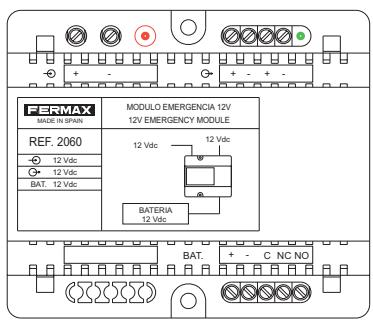

Modules d'urgence

Les modules d'urgence permettent de doter l'installation d'un système de sécurité contre les courts-circuits, qui permet au système de continuer à fonctionner sans courant électrique conventionnel pendant un laps de temps déterminé au moyen de batteries auxiliaires. Cette durée dépendra de la capacité de la ou des batteries raccordées au module d'urgence.

Fermax dispose de deux modules d'urgence pour les alimentations de 12 Vcc (réf. 2060) et 18 Vcc (réf. 1021) :

Module urgency 12 Vcc

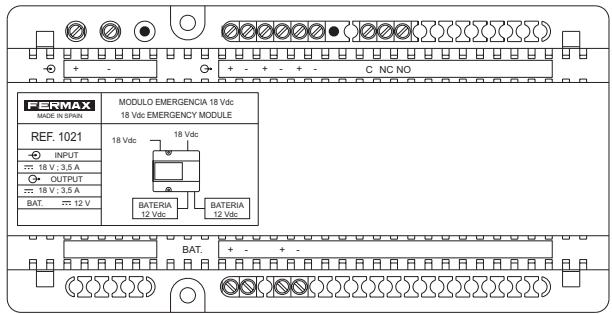

Module d'urgence 18 Vcc

Pour plus d'informations, consulter les informations techniques code 94755 (module d'urgence 12 V ref. 2060) et 94823 (module d'urgence 18 Vcc).

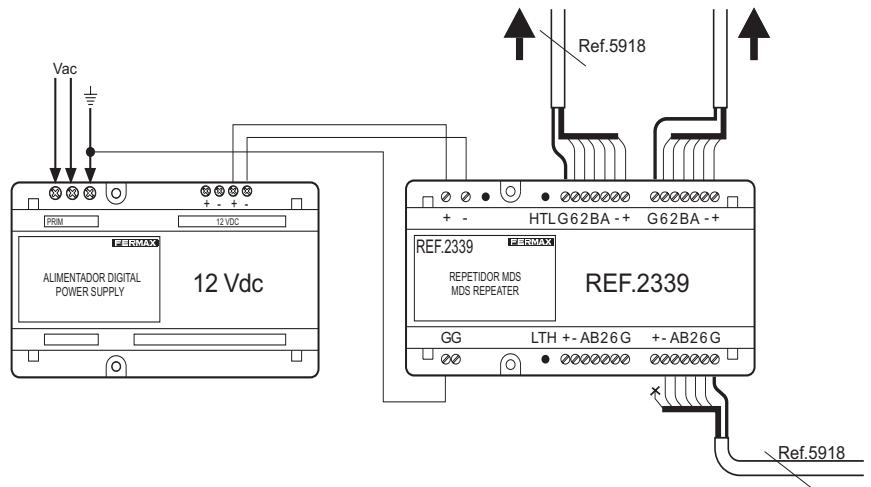

Rappel MDS (réf. 2339)

En raison de limitations techniques, la communication entre l'unité centrale et les décodeurs, platines ou réseau FXL n'est pas possible si la distance est supérieure à 1 200 m. C'est pourquoi si les distances sont supérieures à 1 200 m, il faut utiliser un rappel MDS ref. 2339 afin de générer le signal de données transmis par le biais du bus de platines, décodeurs, réseau FXL...

Le rappel MDS peut être utilisé :

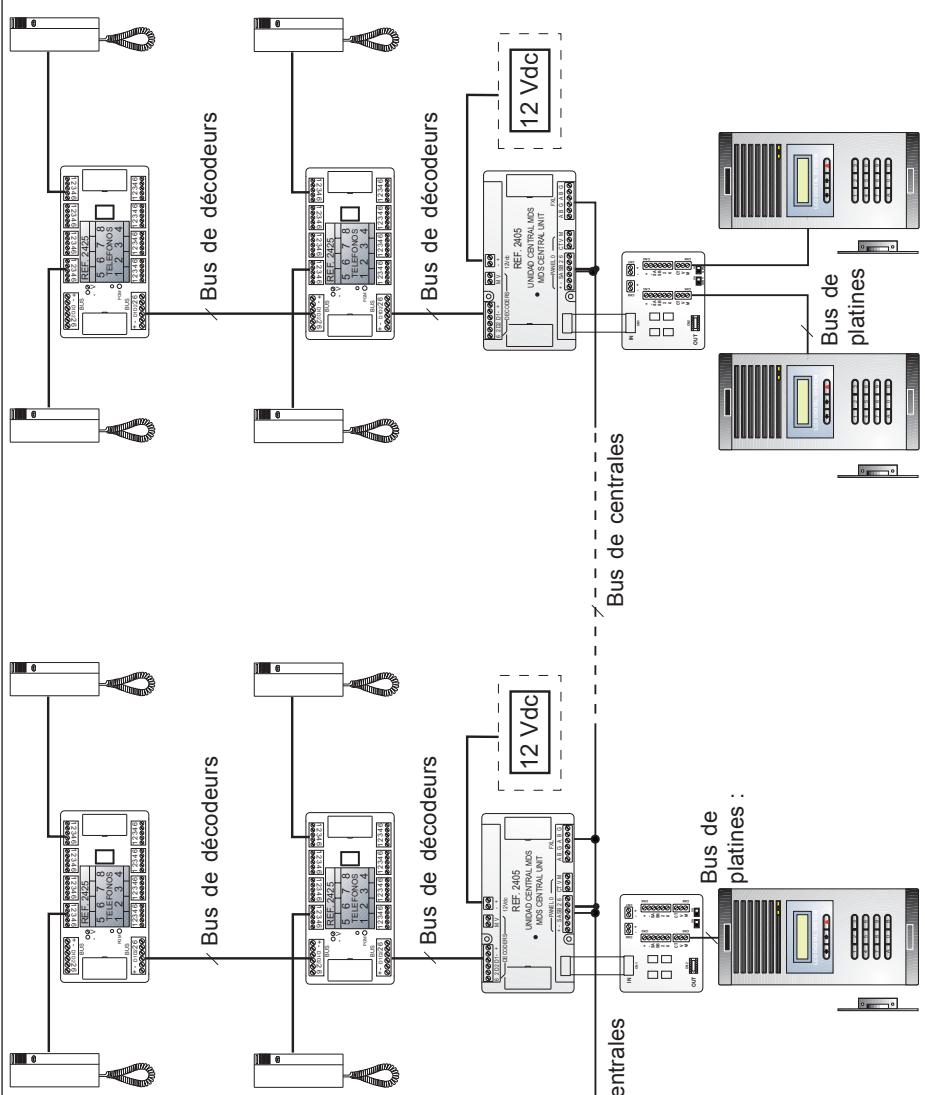

• sur un bus de décodeurs (application la plus courante),

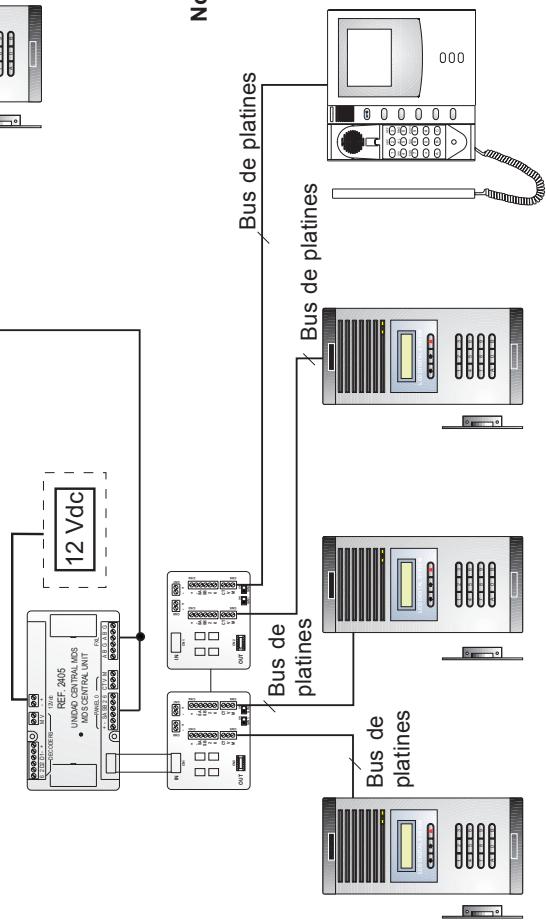

• entre des unités centrales et des platines de rue MDS Digital (bus de platines),
• entre un réseau de centrales FXL,
• sur des ramifications et/ou embranchements de l'installation.

Il convient d'installer également une alimentation de 12 Vcc (consulter le manuel code 94100 pour plus d'informations au sujet de ce produit).

Amplificateur vidéo (réf. 4110)

L'amplificateur vidéo (réf. 4110) est un dispositif qui « amplifie » le signal vidéo lorsque l'image commence à se déterminer à partir de n'importe quel point de l'installation (distances supérieures à 250 m).

Une fois l'amplificateur installé, il faut régler le gain jusqu'à obtention d'une image nette.

Caractéristiques techniques

• Alimentation : 9 Vcc et 18 Vcc. -Consommation maximale:80mA.
• Gain (dB) : 3,52 dB. -Entrée vidéo : 1 Vpp signal composite à synchronisme négatif.
• Sortie vidéo max. : 1,5 Vpp signal composite à synchronisme négatif.
• Impédances d'entrée et de sortie : 75 ohms.
• Température de fonctionnement 5-60 °C.
• HR 90% sans condensation.

Gâche électrique

Les systèmes MDS fonctionnent exclusivement avec des gâches électriques de 12 volts à courant continu. Toutes les platines modèle CityLine, CityMax et Bruto utiliseront ce type de gâche.

La platine Halo MDS dispose d'un relais sans potentiel (C, No, Nc) qui permet d'utiliser aussi bien une gâche à courant continu qu'à courant alternatif. Si vous utilisez une gâche à courant alternatif, il faudra utiliser en outre une source alternative (suffisamment dimensionnée) qui, par le biais du contact de relais, fournira le courant nécessaire à l'activation de la gâche.

Gaines fermax

Fermax propose une série de gaines spécialement conçues pour les installations MDS.

Les gaines Fermax ref. 5918 et ref. 5919 sont valables pour des distances de 300 mètres max. Pour des distances supérieures, voir tableau des sections pour une installation MDS.

Tableau de Gaines Fermax

BUS MDS	RéF.	COMPOSITION	UTILISATION
	5918	4 fils de 1 mm21 paire torsadée blindée de 0,5 mm2	- BUS de DÉCODEURS, BUS de platines et BUS de CENTRALES FXL
	5919	3 fils de 1 mm21 cable coaxial 75 Ohms.	- BUS VIDÉO (distributeurs ref. 2448 et ref. 2449) - Raccordement des caméras de platines vidéo avec l'unité centrale.
CÂBLAGE à L'ÉTAGE	5920	3 fils de 1 mm28 fils de 0,5 mm21 cable coaxial 75 Ohms.	- Raccordement MONITEUR logement au DÉCODEUR + DISTRIBUTEUR d'étage.
	5922	6 fils de 0,5 mm2	- Raccordement du POSTE du logement au DÉCODEUR audio à l'étage.

Tableau des sections d'installation MDS

DISTANCE (en mètres)	SECTION Câbles audio			Câbles écéo COAXIAL RG-59
	Nb câbles x section	Section de la paire torsadée blindée
jusqu'à 300	4 x 1 mm²	+	paire torsadée blindée de 0,5 mm²	75 Ohms
de 300 à 500	4 x 1,5 mm²	+	paire torsadée blindée de 0,5 mm²
de 500 à 1 000	4 x 2,5 mm²	+	paire torsadée blindée de 0,5 mm²
de 1 000 à 1 500	4 x 4 mm²	+	paire torsadée blindée de 0,5 mm²

Remarque

Il faut utiliser un rappel MDS ref. 2339 pour des distances supérieures à 1 200 mètres.

Il faut utiliser l'amplificateur vidéo ref. 4110 pour des distances supérieures à 250 mètres. Un toutes les 250 mètres.

DISTANCE (en mètes)	SECTION des fils (câbles) selon la distance		Câbles video COAXIAL RG-59
	Section	Section de la paire torsadée blindée
jusqu'à 300	1 mm² + paire torsadée blindée de 0,5 mm²		75 Ohms
de 300 à 500	1,5 mm² + paire torsadée blindée de 0,5 mm²
de 500 à 1000	2,5 mm² + paire torsadée blindée de 0,5 mm²
de 1000 à 1500	4 mm² + paire torsadée blindée de 0,5 mm²

Nombre de bus (câblage).

-AUDIO uniquement :

-AUDIO + VIDÉO:

• Bus de platines : 4 fils + paire torsadée blindée.
• Bus d'interconnexion centrales (réseau FXL) : 4 fils + paire torsadée blindée.
• Bus de décodeurs : 4 fils + paire torsadée blindée.
• Bus de platines : 7 fils + paire torsadée blindée + câble coaxial.
• Bus interconnexion centrales (réseau FXL) : 4 fils + paire torsadée blindée + câble coaxial.
• Bus de décodeurs + distributeur vidéo : 6 fils + paire torsadée blindée + câble coaxial.

2466 (RS232)

24661 (USB)

Ces modules sont utilisés afin de programmer les décodeurs (même avant leur utilisation) par le biais du port RS-232 ou USB de l'ordinateur. Ils permettent également d'effectuer des vérifications et de tester les dispositifs installés.

Le module 2466 possède deux connecteurs; l'un d'eux se raccorde au port série de l'ordinateur tandis que l'autre se raccorde au connecteur de programmation par PC dont dispose le décodeur.

Le module 24661 possède deux connecteurs; l'un d'eux se raccorde au port USB

Pour un fonctionnement correct du module USB 24661, il faut installer sur le PC le pilote de l'interface fourni avec le module.

Si la programmation des écodeurs se fait une fois ces derniers installés, il faut uniquement se connecter au connecteur de programmation par PC de n'importe quel écodeur raccordé au BUS MDS afin de pouvoir programmer tous les écodeurs de l'installation.

Ce module de programmation est généralement utilisé pour la programmation initiale des installations MDS et leur entretien ultérieur.

Connexion pour programmer les décodeurs

24661
