BEDIENUNGSANLEITUNG BLUETOOTH STAND-ALONE ACCESS CONTROL FERMAX

• Kode 97091c V02_08 Technische Veröffentlichung zu Informationszwecken; Herausgeber: FERMAX ELECTRONICA S.A.E. FERMAX ELECTRONICA S.A.E, behält sich das Recht vor, den Inhalt dieses Dokuments sowie die technischen Eigenschaften der erwähnten Produkte ohne vorherige Ankündigung zu ändern, um dadurch den ständigen Weiterentwicklungen und den damit in Verbindung stehenden Verbesserungen Rechnung zu tragen. Alle Änderungen finden Aufnahme in den Neuauflagen dieses Dokuments. DEUTSCH Seite 2 CCAA BLUETOOTH INHALTSVERZEICHNIS EINLEITUNG p. 4
• SCHALTSCHEMA p. 5
• Technische Eigenschaften p. 5
• Abdeckung KONFIGURATION DES EMPFÄNGERS Kompatible Telefone Funktionsweise des Systems Konfiguration der Betriebsmodi Konfiguration des Herstellers p. 5

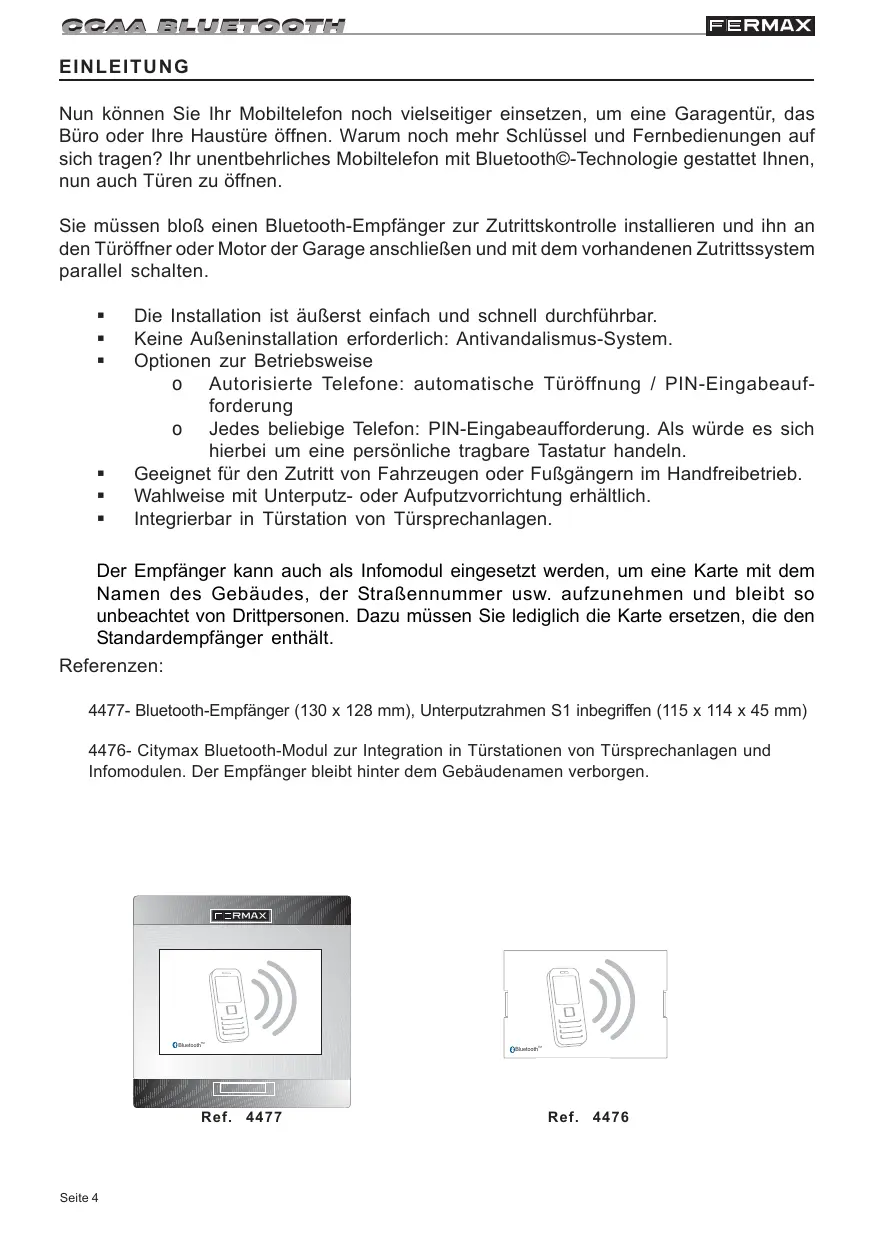

Seite 3 CCAA BLUETOOTH EINLEITUNG Nun können Sie Ihr Mobiltelefon noch vielseitiger einsetzen, um eine Garagentür, das Büro oder Ihre Haustüre öffnen. Warum noch mehr Schlüssel und Fernbedienungen auf sich tragen? Ihr unentbehrliches Mobiltelefon mit Bluetooth©-Technologie gestattet Ihnen, nun auch Türen zu öffnen. Sie müssen bloß einen Bluetooth-Empfänger zur Zutrittskontrolle installieren und ihn an den Türöffner oder Motor der Garage anschließen und mit dem vorhandenen Zutrittssystem parallel schalten.

Die Installation ist äußerst einfach und schnell durchführbar. Keine Außeninstallation erforderlich: Antivandalismus-System. Optionen zur Betriebsweise o Autorisierte Telefone: automatische Türöffnung / PIN-Eingabeaufforderung o Jedes beliebige Telefon: PIN-Eingabeaufforderung. Als würde es sich hierbei um eine persönliche tragbare Tastatur handeln. Geeignet für den Zutritt von Fahrzeugen oder Fußgängern im Handfreibetrieb. Wahlweise mit Unterputz- oder Aufputzvorrichtung erhältlich. Integrierbar in Türstation von Türsprechanlagen. Der Empfänger kann auch als Infomodul eingesetzt werden, um eine Karte mit dem Namen des Gebäudes, der Straßennummer usw. aufzunehmen und bleibt so unbeachtet von Drittpersonen. Dazu müssen Sie lediglich die Karte ersetzen, die den Standardempfänger enthält. Referenzen: 4477- Bluetooth-Empfänger (130 x 128 mm), Unterputzrahmen S1 inbegriffen (115 x 114 x 45 mm) 4476- Citymax Bluetooth-Modul zur Integration in Türstationen von Türsprechanlagen und Infomodulen. Der Empfänger bleibt hinter dem Gebäudenamen verborgen.

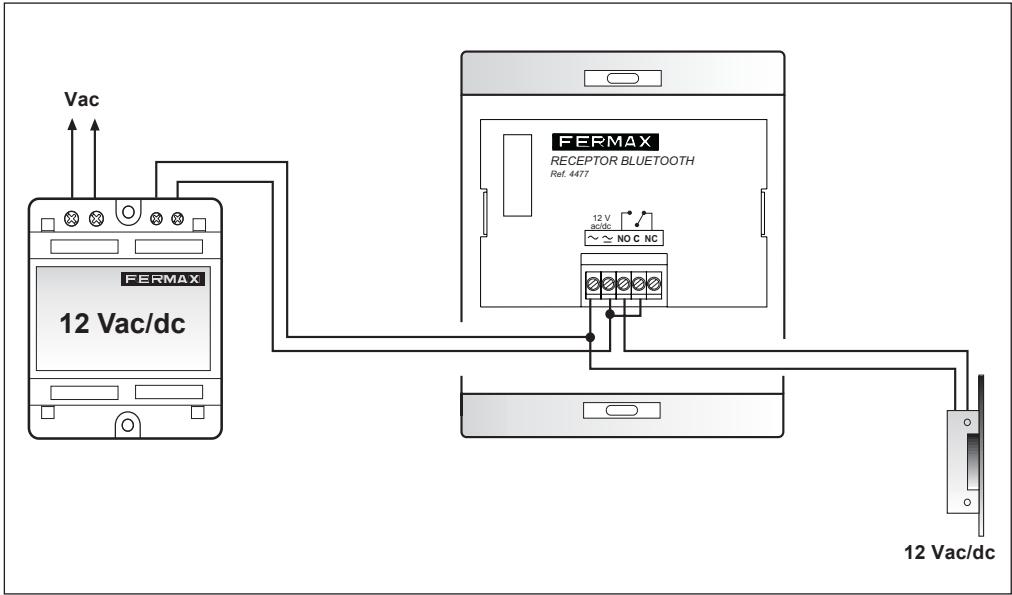

Bluetooth Ref. 4477 Seite 4 Ref. 4476 CCAA BLUETOOTH SCHALTSCHEMA Vac RECEPTOR BLUETOOTH Ref. 4477 12 V ac/dc NO C NC 12 Vac/dc 12 Vac/dc Technische Eigenschaften - Stromversorgung: 12 Vdc/Vac, - Stromverbrauch: 12 Vdc: Im Bereitschaftsmodus: 80 mA. Betriebszustand: 200 mA 12 Vac: Im Bereitschaftsmodus: 50mA Betriebszustand: 80 mA - Einstellbare maximale Reichweite des Lesers: bis 2 m, bis 9 m oder bis 20 m. - Einsetzbare Mobiltelefone: Jedes beliebige Modell mit Bluetooth-Technologie - Kapazität: 40 Benutzer im autorisierten Benutzermodus / Unbegrenzt im Modus "Alle Telefone". - Programmierung: Mittels Mobiltelefon mit Bluetooth-Technologie, und vorheriger Anmeldung mit Passwort und besonderem PIN-Code. - Relais Türöffnung: 2 Ampere, doppelter Kontakt. Zeitgebung: 1 bis 99 Sekunden. - Der Bluetooth - Empfänger ist mit der COLTEC registrierten Marke. - Technologie ausgerüstet. einer durch Hinweise zur Reichweite des Empfangs: Änderungen können vorgenommen werden durch einen Verwaltungsbefehl (siehe Abschnitt Konfiguration). Kann variieren zwischen 2, 9 und 20 Metern. Es ist wichtig, dass die Tests zur Prüfung der Reichweite eine reale Situation simulieren, wobei eine Annäherung an die Tür erfolgen sollte und nicht von einer Situation im Stillstand aus einer bestimmten Entfernung ausgegangen werden sollte. Es gilt außerdem zu erwähnen, dass der Zutritt via Bluetooth auch an Orten funktioniert, wo keine Funkabdeckung besteht, da ein anderes Signal verwendet wird, das mit keinerlei Kosten verbunden ist. Seite 5 CCAA BLUETOOTH

KONFIGURATION DES BLUETOOTH-EMPFÄNGERS

Kompatible Mobiltelefone Die Zutrittskontrolle via Bluetooth funktioniert mit jedem beliebigen Mobiltelefon, das über Bluetooth-Technologie verfügt. Bluetooth Bluetooth: Es ist erforderlich, dass beim Mobiltelefon Bluetooth “Aktiviert” und die Sichtbarkeit ”Eingeschaltet” ist.

My phone’s visibility Shown to all My phone’s name David Paton Funktionsweise des Systems In Abhängigkeit von den Sicherheitsanforderungen kann das System in mehreren Betriebsmodi arbeiten:

Modus mit autorisierten Mobiltelefonen: Der Empfänger speichert hierbei eine Liste mit all jenen Mobiltelefonen, über die ein Zutritt erfolgen kann. In die Liste können bis zu 40 verschiedene Mobiltelefone aufgenommen werden. Dieser Betriebsmodus ermöglicht drei Funktionsweisen:

PIN-Kode-Abfrage: Wenn der Empfänger ein Mobiltelefon aus der Liste erkennt, fordert er den Benutzer dazu auf, den PIN-Kode einzugeben (4-stelliger Kode, der durch den Systemverwalter konfiguriert wird).

Bestätigungsaufforderung: Wenn der Empfänger ein Mobiltelefon aus der Liste erkennt, fordert er eine Bestätigung an, bevor die Tür geöffnet wird. Der Benutzer muss dann die Taste 1 und Enter drücken, damit die Tür geöffnet wird.

Automatik-Modus (Ohne PIN): Die Tür öffnet sich automatisch beim Erkennen eines autorisierten Mobiltelefons. Falls das Mobiltelefon in Reichweite des Empfängers bleibt und kein anderes Mobiltelefon erkannt wird, öffnet sich die Tür nach Ablauf von ca. 20 Sekunden erneut. Falls ein anderes autorisiertes Mobiltelefon erkannt wird, öffnet sich die Tür unverzüglich. Betriebsmodus ohne Liste mit autorisierten Mobiltelefonen (Standardeinstellung): Jeder Benutzer eines Mobiltelefons mit aktiviertem Bluetooth wird zur Eingabe des PIN-Kodes aufgefordert und nur bei korrekter Eingabe wird der Türöffner ausgelöst. Wenn im Modus mit PIN-Kode-Eingabe gearbeitet wird (mit Liste autorisierter Mobiltelefone oder ohne) erkennt der Empfänger die in Reichweite befindlichen Mobiltelefone und falls mehr als eines vorhanden ist, wird die Aufforderung zur PIN-Kode-Eingabe abwechselnd an alle erkannten Mobiltelefone gesendet, um zu vermeiden, dass die Aufforderung mehrmals an dasselbe Mobiltelefon gesendet wird. Wenn das System nur ein autorisiertes Mobiltelefon erkennt, wird die PIN-Eingabe-Aufforderung in einem Intervall von ungefähr 6 Sekunden wiederholt. Seite 6 CCAA BLUETOOTH Konfiguration der Betriebsmodi Alle Bluetooth-Empfänger können über ein Mobiltelefon mit Bluetooth-Funktionalität konfiguriert werden. Um den Empfänger zu konfigurieren, ist es erforderlich, Bluetooth vorübergehend den Bluetooth-Namen des Telefons, das zur Systemverwaltung benutzt wird zu ändern. Dies kann über die Bluetooth: entsprechende Option der Bluetooth-Konfiguration des betreffenden Mobiltelefons vorgenommen werden. My phone’s visibility Shown to all Mit dem geänderten Namen werden dann die Konfigurationsbefehle übermittelt. My phone’s name David Paton Das Mobiltelefon, das zur Systemverwaltung verwendet wird, muss nicht zwingend auf der Liste der autorisierten Mobiltelefone aufgeführt sein. Folgende Schritte sind zu befolgen:

1. Ändern Sie den Bluetooth-Namen des Mobiltelefons, das zur Systemverwaltung

verwendet wird durch einen Kode in Großbuchstaben, entsprechend der durchzuführenden Aufgabe (Benutzer anlegen, löschen, ...). Auf der Tabelle der nächsten Seite wird eine Liste mit allen bestehenden Kodes aufgeführt und die Konfigurationsbefehle, die nach vorheriger Eingabe ausgeführt werden können.

2. Platzieren Sie das Mobiltelefon, das zur Systemverwaltung benutzt wird, sowie die

weiteren Geräte, die zur Liste hinzugefügt werden sollen, in der Nähe des Empfängers.

3. Schalten Sie den Empfänger aus und anschließend ein (Unterbrechung und

Wiederherstellung der Stromversorgung).

4. Nach ca. 20 Sekunden fordert der Empfänger das Mobiltelefon, das zur

Systemverwaltung benutzt wird, auf, den PIN-Kode zur Systemverwaltung einzugeben (nicht den Benutzer PIN-Kode). Der PIN-Kode zur Systemverwaltung wird vom Hersteller vordefiniert. Nach Eingabe des PIN-Kodes zur Systemverwaltung, führt der Empfänger eine zweimalige Türöffnung durch und zeigt dadurch an, dass er sich im Systemverwaltungsmodus befindet. Falls der PIN-Kode nicht richtig eingegeben wird, gelangt man nicht in die Systemverwaltung. In diesem Augenblick schaltet das System auf den normalen Betriebsmodus um und jede beliebige PIN-Kode-Eingabeaufforderung bezieht sich nun auf einen Benutzer-PIN zur Türöffnung.

5. Namensänderung des Bluetooth-Mobiltelefons durch einen Namen, der nicht auf

der Liste der Kodes zur Systemverwaltung figuriert. Die Empfänger können ab Version 1.3 auch via PC oder PDA mit Bluetooth-Funktionalität und entsprechender Programmierungssoftware konfiguriert werden. Die Programmierungssoftware kann auf der Webseite von Fermax, im Bereich ProdukteDownloads-Software heruntergeladen werden: www.fermax.com Grundkonfiguration des Systems Die Systemkonfiguration des Herstellers ist folgende: - Betriebsmodus OHNE Liste mit autorisierten Mobiltelefonen jedoch mit PIN-Kode-Eingabeaufforderung - Benutzer-PIN: - Systemverwalter-PIN: - Türöffnungszeit: 3 Sek. - Leistungsstufe: Hoch Seite 7 CCAA BLUETOOTH KODE BESCHREIBUNG ADMADD Dient dazu eine Liste mit autorisierten Mobiltelefonen zu erstellen. Schalten Sie den Empfänger in den Modus Selbstanmeldung, damit die Mobiltelefonliste automatisch um neue Telefone erweitert wird, die sich in der Reichweite des Empfängers befinden. Die Mobiltelefone werden unter die allenfalls bereits vorhandenen Telefone eingereiht, wobei die Liste auf 40 Einträge beschränkt ist. In jedem Vorgang können bei der Selbstanmeldung maximal 4 Telefone hinzugefügt werden. Sollen gleichzeitig mehr als 4 Telefone hinzugefügt werden, sind diese jeweils blockweise hinzuzufügen. Es ist dabei wichtig, gleichzeitig nicht mehr als 4 Mobiltelefone innerhalb der Reichweite zu positionieren, da Sie sonst bei der Selbstanmeldung nicht wissen, welche hinzugefügt worden sind. Dieser Vorgang wird auf einer niedrigen Leistungsstufe durchgeführt, unabhängig davon, welche Leistungsstufe einprogrammiert wurde. ADMDEL Vollständiges Mobiltelefone ADMUSRxxxx Benutzer-PIN: Dient dazu einen neuen Wert "XXXX" (vier nummerische Zeichen) als Benutzer-PIN einzutragen. ADMCTAxx Änderung der Türöffnungszeit: Dient dazu die Zeitdauer der Türöffnung in Sekunden anzugeben (zwei Ziffern "XX"; beispielsweise: 05 Sekunden, 12 Sekunden). ADMSUPxxxx Systemverwalter-PIN: Dient dazu einen neuen Wert "XXXX" (vier nummerische Zeichen) als Systemverwalter-PIN einzutragen. ADMCVPx ADMMODxy Löschen der Listeneinträge der autorisierten Änderung der Leistungsstufe x = 0: Kurze Reichweite x = 1: Mittlere Reichweite (Standardeinstellung) x = 2: Lange Reichweite Änderung des Betriebsmodus (x) und des Türöffnungsmodus (y) - Änderung des Betriebsmodus: x =T: Betrieb OHNE Liste mit autorisierten Mobiltelefonen Alle Bluetooth-Mobiltelefone, die sich innerhalb der Reichweite des Empfängers befinden, werden zur Eingabe des PIN-Kodes aufgefordert. x =L: Betrieb MIT Liste mit autorisierten Mobiltelefonen Diese Option kann unterschiedlich konfiguriert sein, so dass man entweder zur Eingabe des PIN-Kodes aufgefordert wird oder die Aufforderung einfach durch Drücken einer Taste bestätigen muss. - Änderung des Türöffnungsmodus: y =N: Ohne PIN Wenn ein autorisiertes Mobiltelefon erkannt wird, öffnet sich die Tür, ohne das dabei ein PIN-Kode eingegeben werden muss. Die Konfiguration "N" ist nicht möglich, OHNE Liste mit autorisierten Mobiltelefonen. y =T: Mit Bestätigung Wenn der Empfänger ein Mobiltelefon aus der Liste erkennt, fordert er eine Bestätigung an, bevor die Tür geöffnet wird. Der Benutzer muss dann die Taste 1 und Enter drücken, damit die Tür geöffnet wird. Die Konfiguration "T" ist nicht möglich, OHNE Liste mit autorisierten Mobiltelefonen. y =P: Mit PIN Bei Konfiguration "P" fordert der Empfänger den Benutzer dazu auf, wenn eine autorisiertes oder nicht autorisiertes Mobiltelefon (gemäß Betriebsmodus) erkannt wird, einen PIN-Kode einzugeben, worauf bei richtiger Eingabe die Tür geöffnet wird. Seite 8 CCAA BLUETOOTH

FRAGEN UND ANTWORTEN

Wo befindet sich das Menü für die Bluetooth-Verbindung auf dem Display meines Mobiltelefons? Dies ist jeweils hersteller- und modellbedingt, wobei man es in der Regel unter folgenden Menüoptionen findet:

Bluetooth Konfig Einstellungen Verbindung

Muss man beim Wechseln des Mobiltelefons, dieses erneut beim Empfänger registrieren? Abhängig vom Arbeitsmodus, der im Empfänger konfiguriert wurde: Falls der Empfänger mit einer autorisierten Telefonliste arbeitet, ist es notwendig, das Telefon am Empfänger anzumelden. Falls ohne autorisierte Telefonliste gearbeitet wird, ist dies nicht erforderlich. Funktioniert das System mit PDAs mit Bluetooth? NEIN Das System ist so konzipiert, das es ausschließlich mit Mobiltelefonen mit Bluetooth funktioniert. Der PDA kann nur zur Programmierung des Empfängers verwendet werden, falls er mit der Programmierungssoftware ausgestattet ist, die von der Webseite von Fermax heruntergeladen werden kann. Was geschieht, falls mehrere Telefon in der Nähe des Empfängers sind? a) Im Modus PIN-Kodeeingabeaufforderung (mit autorisierter Telefonliste oder ohne) oder mit Bestätigung: Der Empfänger erkennt die sich in der Nähe befindlichen Telefone und sendet die PIN-Eingabeaufforderung abwechselnd alle 20 Sekunden an die vom Empfänger erkannten Telefone, um zu vermeiden, das zwei Mal hintereinander dasselbe Telefon zur PIN-Eingabe aufgefordert wird. b) Automatik-Modus (Mit autorisierter Telefonliste ohne PIN): Der Empfänger erkennt alle Telefone in der Nähe und öffnet die Tür, sofern mehr als ein autorisiertes Telefon vorhanden ist, in einem Intervall von jeweils 6 Sekunden. Warum dauert es bei meinem Mobiltelefon länger, bis es vom Bluetooth-Empfänger erkannt wird? Die Telefone mit älteren Bluetooth-Versionen werden nicht so schnell erkannt wie Telefon mit neuester Bluetooth-Technologie. Funktioniert das System mit Freisprechvorrichtungen für Fahrzeuge? Ja, die Funktionsweise hängt jedoch vom jeweiligen Mobiltelefon ab. Die aktuellsten Mobiltelefone mit neuester Bluetooth-Technologie, ermöglichen gleichzeitiges Sprechen und Türöffnung. Seite 9
