MODE D'EMPLOI DOORGUARD 300 MARMITEK

• Afin d'éviter un court-circuit, ce produit (à l'exception de la caméra d'extérieur élément) ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou près d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumière trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit (excepté le compartiment des piles) : Les appareils peuvent comprendre des composants dont la tension est mortelle. Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Brancher le cordon d'alimentation secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un cordon d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

1. Introduction

Merci d'avoir acheté le DoorGuard300TM de Marmitek. Avec ce téléphone de porte à vidéo vous pouvez voir et entendre (sans que le visiteur ne s'en aperçoive) qui est à votre porte avant de décider d'ouvrir. La caméra est intégrée dans la sonnette étroite et donne une image de bonne qualité, même dans l'obscurité. La petite caméra de la sonnette est assez étroite pour être montée sur un cadre de porte. Vous ne devrez donc pas percer de trous dans les murs (doubles).

2. Contenu de l'emballage

1. Moniteur avec écran
2. Support mural pour le moniteur
3. Sonnette avec caméra et abri contre la pluie
4. Adaptateur secteur
5. Câble de 10 m à 4 fils pour brancher la caméra
6. Matériel divers de fixation et de vissage
7. Outils spéciaux
8. Mode d'emploi

B. Moniteur additionnel (en vente séparément)

1. Moniteur avec écran
2. Support mural pour le moniteur
3. Adaptateur secteur
4. Câble de 10 m à 4 fils pour brancher la caméra
5. Matériel divers de fixation et de vissage
6. Outils spéciaux
7. Mode d'emploi

Image 1

Description des pièces

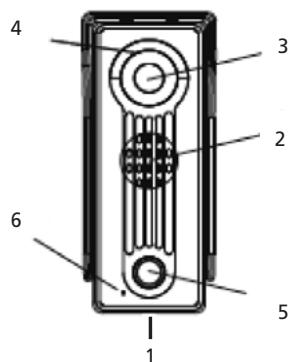

Image 2 Partie avant de la caméra de la sonnette

1. Trou pour la vis
2. Haut-parleur
3. Caméra
4. LED, pour voir dans l'obscurité
5. Bouton de sonnette
6. Microphone

Image 2

Partie avant de la caméra de la sonnette

Image 3 Partie arrêté de la caméra de la sonnette

1. Sorties pour fixer l'abri contre la pluie
2. Câble à 4 fils avec connecteur pour envoyer l'image et le son vers le moniteur.

Image 3 Partie arrière de la caméra de la sonnette

Image 4 Partie avant du moniteur 9. Microphone 10. Haut-parleur 11. Écran CRT 12. LED en fonctionnement 13. Bouton de moniteur 14. Bouton intercom (pour communication entre plusieurs moniteurs, si c'est possible) 15. Bouton pour ouvrir la porte 16. LED Power, allumé quand le système est branché

Image 4. Partie avant du moniteur

Image 5 Partie arrière du moniteur

1. Contacts de raccordement pour câble dériva (R1 à R4)
2. Contacts de raccordement pour commande électrique de porte optionnel (L+, L-)
3. Bouton marche/arrêt 75 Ohm (peut être utilisé pour plusieurs moniteurs)
4. Raccordement d'adaptateur DC
5. Connecteur pour caméra
6. Connecteur pour moniteur additionnel
7. Coulisse pour bloquer le support mural

Image 5. Partie arrière du moniteur

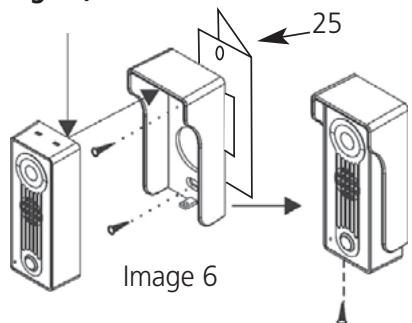

Première étape installer la caméra de la sonnette sur l'encadrement (image 6)

• Percez un trou (15 mm) dans l'encadrement, à la hauteur à laquelle vous voulez installer la caméra de la sonnette.
• Placez l'abri contre la pluie sur l'encadrement avec les vis livrées.
• Si vous avez acheté le soutien optionnel pour faire l'angle (25), placez d'abord celui-ci sur l'encadrement, puis vissez dessus l'abri contre la pluie avec les vis livrées avec le soutien pour faire l'angle.
• Maintenant faites passer le câble de la camé enant la caméra dans l'abri en plaçant le haut de la caméra dans les sorties de l'abri contre la pluie (voir image 6).
• Mettez la caméra dans l'abri en serrant la vis du dessous avec les outils livrés.

2ÈME étape brancher le câble pour la lames

• Le câble livré pour raccorder laamera a du côté de laamera un connecteur noir 'mâle' et du côté du moniteur un connecteur noir 'femelle'. Cliquez le connecteur noir de laamera de la sonnette de la porte d'entrée sur le connecteur 'mâle' noir du câble livré. Menez le câble vers l'emplacement où sera accroché le moniteur (Attention: il faut une prise dans les environs).
• Placez le support sur le mur avec les 4 vis

3ÈME étape installer le moniteur au mur (image 7)

• Prenez le moniteur et cliquez le(s) connecteur(s) du câble (ou des câbles) dans les raccordements corrects (voir image 5).
• Branchez l'adaptateur secteur dans l'arrière du moniteur (Image 5)
• Placez maintenant le moniteur contre le support mural et bougez-le (de haut en bas) de telle façon que le moniteur se glisse par-dessus le support mural et se fixe avec un clic. Verrouillez celui-ci sur le côté avec la vis livrée en même temps (M3). (Image 5-7).
• Branchez la prise.
• Vous pouvez toujours détacher le moniteur après avoir enlevé la vis de verrouillage en le poussant vers le haut. Notre DoorGuard 300^TM est maintenant installé avec succès et prêt à être utilisé.

Image 7

4. Utilisation

Dès qu'un visiteur SONNE à la caméra de la sonnette, l'image apparait directement sur le moniteur dans la maison. Vous voyez donc immédiatement qui a sonné et vous pouvez ouvrir la porte (ou 'décider de ne pas être là'). Pour parler avec le visiteur, vous appuyez simplement sur le bouton du moniteur (13). Si vous avez installé une commande électrique pour ouvrir, vous pouvez ouvrir la porte en utilisant le bouton pour ouvrir la porte (15). Si vous avez branché plusieurs moniteurs dans la maison (au maximum 3 de plus) vous pouvez parler entre vous. Appuyez pour cela sur le bouton d'intercom (14).

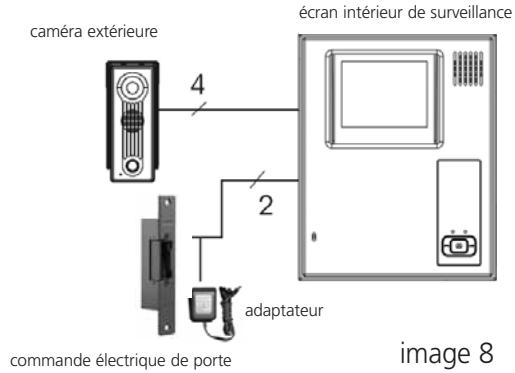

A. brancher une commande électrique pour ouvrir la porte

• Pour ouvrir la porte à partir du moniteur (image 8).
• Vous avez besoin d'une commande électrique avec sa propre alimentation. Le contact du moniteur pour ouvrir la porte est un contact libre de potentiel.
• La charge maximale de ce contact est DC24V/1A ou AC24V/1A.
• Vous branchez la commande électrique au contact L+ et L- du moniteur.

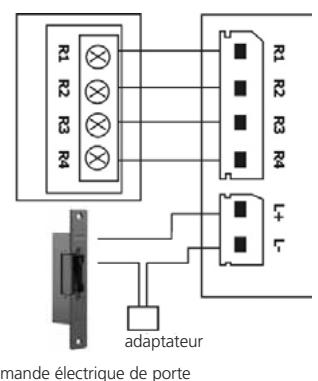

Fonctions des bornes :

Brun (R1): VIDEO

Noir (R2): GND

Blanc (R3) : AUDIO

Rouge (R4) : VCC

L+ : commande électrique de porte L- : commande électrique de porte

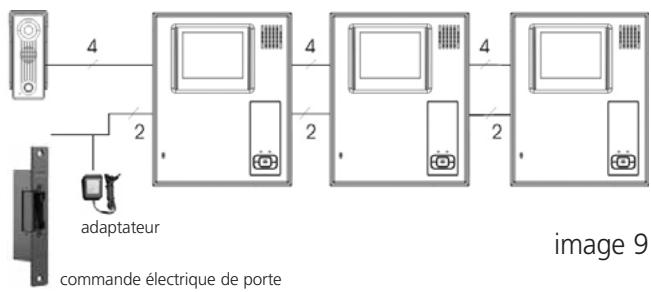

B. Brancher plusieurs moniteurs

• Afin de voir à partir de plusieurs endroits dans la maison (4 au maximum) qui sonne à la porte. De plus, vous avez maintenant un système intercom (image 9). En vente séparément :

DoorGuard300 Moniteur mains-libres noir/blanc : art. no : 09786 (version E) 09787 (version Royaume-Uni). DoorGuard100 Moniteur noir/blanc : art. no : 09692 (version E) 09693 (version Royaume-Uni).

• Attention : seulement le dernier moniteur que vous branchez doit être commuté sur 75 Ohm.
• Raccordez parallèlement les autres moniteurs. Pour raccorder les moniteurs additionnels, le moniteur Doorguard300 est pourvu d'un connecteur additionnel.
• Si vous voulez que la distance soit plus grande, consultez le tableau suivant pour le type de câble nécessaire.

Longueur du cable	Type de cable nécessaire
1 - 25 m	cable à 4 fils d'au moins 4 x 0,55 mm²
25 - 50 m	cable coaxial, 75 ohm d'au moins 0,5mm² + cable a 2 fils d'audio 0,35mm²
50 - 100 m	cable coaxial, 75 ohm d'au moins 1,0mm² + cable a 2 fils d'audio 0,35mm²
100 - 300 m	cable coaxial, 75 ohm d'au moins 1,5mm² + cable a 2 fils d'audio 0,5mm²

C. L'angle pour la caméra marmitek

Afin d'installer sous un angle votre Caméra DoorGuard300 sur l'encadrement art. no : 09746

Il n'y a pas d'image

Contrôlez si le câble d'alimentation est bien placé dans la prise.

Contrôlez si le contraste est en position maximale ou minimale et tournez le bouton sur le côté pour une meilleure image.

Contrôlez si les connecteurs sont bien branchés.

Il n'y a pas de son

Contrôlez si les connecteurs sont bien branchés.

L'image est floue

Contrôlez s’il y a interférence dans les environs. Par exemple un câble à haute tension, un appareil électrique, etc.

Contrôlez si le commutateur 75 Ohm est en bonne position (pour l'utilisation d'un seul moniteur, seulement pour l'utilisation de plusieurs moniteurs il faut allumer le commutateur du dernier moniteur).

Moniteur

Résolution : 380 lignes

Alimentation : 230V AC, DC 15V

Ecran : CRT: 4"/ 10cm tube plat

Son de la sonnette : Ding-dong (volume réglable)

Consommation : Max 10 Watts

Commutateur d'ouverture de la porte : Max DC24V/1A ou AC24V/1A.

Dimensions : 190 x 236 x 52mm

Caméra: CMOS noir et blanc

Lentille et angle de vue : f3.6 - 52,5°

Photosensibilité : 0,1 LUX

Vision nocturne : 4 LEDs infrarouges

Son: Microphone intégré et haut-parleur

Matière : Casing résistant aux chocs

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination

et le recyclage en ont et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endroit où vous avez acheté le produit.

Par la présente, Marmitek BV déclare que l'appareil DoorGuard300 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive:

Directive 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des législations des États membres relatives à la compatibilité électromagnétique

Directive 73/23/CEE du Conseil, du 19 février 1973, concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension

MARMITEK BV - PO. BOX 4257 - 5604 EG - EINDHOVEN - NETHERLANDS
