GEBRUIKSAANWIJZING DOORGUARD 300 MARMITEK

• Om kortsluiting te voorkomen, dient de monitor uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten nicht bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
  Stel de componenten van uw system een bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waaroor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Dit product is geen spelegoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Sluit het netsnoer pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een netsnoer nooit aan wonneer deze beschadigd is Neem in dat geval contact op met uw leverancier.

1. INLEIDING

Gefeliciteerd met de aankoop van de Marmitek DoorGuard300™. Met deze video deurtelefoon kut u (zonder dat de bezoeker het merkt) zich en horen wie er aan uw deur staat voordat u besluit om open te doen. De camera zit in de smalle deurbel en levert goede beeldkwaliteit, zichs in het donker. Dekleine deurbelcamera is smal genoeg om op een kozijn te monteren. U hoeft dus geen gaten in (spouw)muren te boren.

2. INHOUVD VAN DE VERPAKKING

a. Set

1. Monitor met beeldschemm
2. Wandplaat voor de monitor
3. Deurbel met camera en regenkap
4. Voedingsadapter
5. 10 meter 4 aderige kabel voor het aansluiten van de camera
6. Diverse bevestiqing- en schroefmaterialen
7. Special gereedschap
8. Deze gebruiksanaanjwijing

b. extra monitor (los verkrijgbaar)

1. Monitor met beeldschemm
2. Wandplaat voor de monitor
3. Voedingsadapter
4. 10 meter 4 aderige kabel voor het aansluiten van de camera
5. Diverse bevestiging- en schroefmaterialen
6. Special gereedschap
7. Deze gebruiksanawijzinq

1

2

3

Afbeelding 1
4

5

6

7

8

3. INSTALLATIE

Beschrijving van de onderdelen

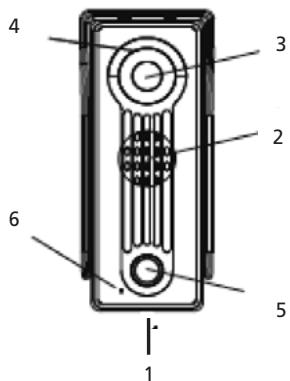

Afbeelding 2 Deurbelcamera voorzijde

1. Schroefgat
2. Luidspreker
3. Camera
4. LED's, voor zich in het donker
5. Bel knop
6. Microfoon

Afbeelding 2

Deurbelcamera voorzijde

Afbeelding 3

Deurbelcamera achechterzijde

Afbeelding 3 Deurbelcamera weiterzijde

1. Nokken voor bevestiging in regenkap
2. 4aderige kabel met connector om beeld en geluid waar monitor te sturen.

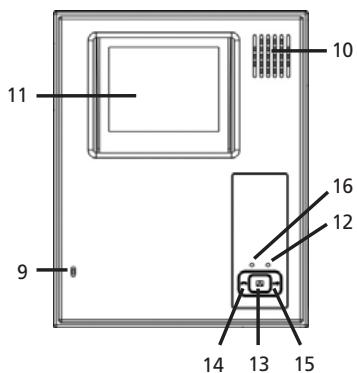

Afbeeling 4 Monitor voorzijde

1. Microfoon
2. luidspreker
3. CRT Beeldscherm
4. In bedrijf LED
5. Monitor-knop
6. Intercom-knop (voor communicatie tussen meerdere monitoren, indien van toepassing)
7. Deuropener-knop
8. Power led, brand als het system aan is

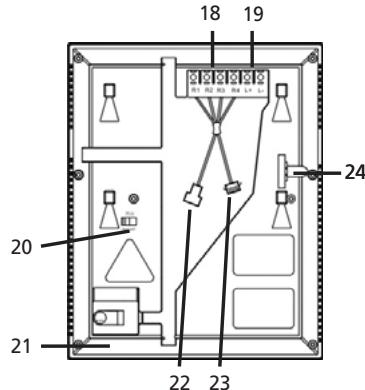

Afbeelding 5 Monitor achezerzijde

1. Aansluit contacten voor camera kabel (R1 t/m R4)
2. Aansluit contacten voor optionele deuropener (L^+,L^-)

3. Aan-uit schakelaar 75 Ohm (bij meerdere monitoren te gebruiken)

4. DC adapter aansluting

5. connector voor camera
6. connector voor extra monitor
7. Sleuf voor blokkering van wandplaat

Afbeelding 4. Monitor voorzijde

Afbeelding 5. Monitor achterzijde

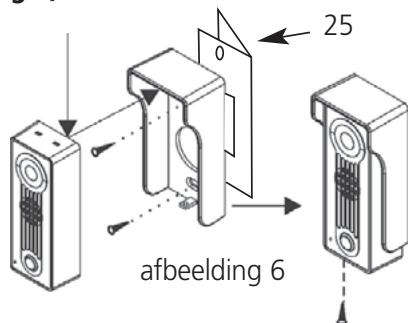

Stap 1 Monteren van de deurbelcamera aan het kozijn. (afbeelding 6)

Boor een gat (15 mm) door het kozijn, ter hoogte van waar u de deurbelcamera wilt monteren.
- Monteer de regenkap op het kozijn met de meegeleverde schroeven.
- Ondien u de optionele hoekbeugel (25) heeft aangeschaft, dan monteert u deze eerst op het kozijn en schroeft u hierop de regenkap met de bij de hoekbeugel geleverde schroefjes.
Schuif de kabel van de camera nu door het gat in de regenkap en door het kozijn, monteer nu de camera in de regenkap door de bovenkant van de camera in de nokken van de regenkap teplaatsen (zie afbeelding 6).
Borg de camera in de kap door de schroef aan de onderzijde vast te draaien met het bijgeleverde gereedschap.

Stap 2 Aansluiten van de kabel voor de camera.

• De meegeleverde kabel voor het aansluiten van de camera heeft aan de camera zijde een Zwarte "male" connector en aan de monitor zijde een Zwarte "female" connector. Klik de zwarte connector van de deurbelcamera aan de zwarte "male" connector van de meegeleverde kabel. Leid de kabel tot deplaats waar de monitor komt te hangen. (Let op: er is een stopcontact in de buurt nodig).
• Monteer de wandplaat op de muur door middel van de vier shroeven.

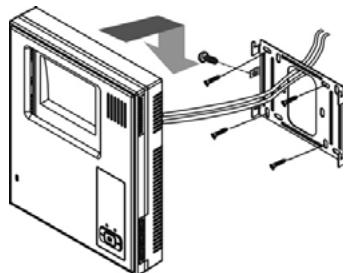

Stap 3 Monteren van de monitor aan de muur (afbeelding 7).

• Pak de monitor en=klik de connector(s) van de kabel(s) in de juiste aansluitingen (zie afbeelding 5).
• Plug de voedingsadapter in de�始zerijde van de monitor (Afbeelding 5)
• Plaats nu de monitor gegen de wandplaat aan en beweeg deze zodanig (van boven maar beneden) dat de monitor over de wandplaat schuift en met een klik vast zit.

Borg deze aan de zijkant met de bijgeleverde schroef (M3). (afbeelding 5-7)

• Steek de stekker in het stopcontact.
• U kunt de monitor te allen tijde nadat u de borgschoef heeft verwijderd los schuiven door deze waar boven te schuiven.

Uw DoorGuard300™ is nu succesvol geinstalleerd en klaar voor gebruik.

afbeelding 7

4. GEBRUK

Zodra bezook aanbelt op de deurbelcamera, verschijnt het beeld direct op de monitor in huis. U ziet dus meteen wie heeft aangebeld en u kurz dan de deur openen (of 'besluiten even Niet thus te+zijn'). Om te praten met de bezooker drukt u eenvoudig op de monitor knop (13). Als u een elektrische deuropener heeft gemonteerd, kurz u deze via de deuropener-knop (15) openen. Als u meerere monitoren in huis heeft aangesloten (maximaal 3 extra) kurz u onderling met elkaar praten. Druk waarvoor op de Intercom-knop (14).

5. EXTRA MOGELIKHEDEN MET UW DOORGUARD300

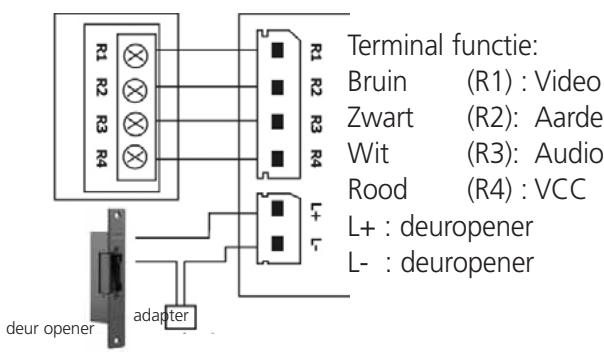

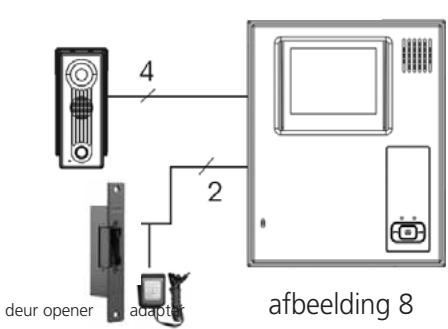

a. Elektrische deuropener aansluiten

• Voor het vanaf de monitor openen van de deur. (afbeelding 8)
• U heeft een elektrische deuropener met eigeng voeding nodig. Het deuropen-contact van de monitor is een potentiaalvrij maakcontact.
• De maximale belasting van dit contact is: DC24V/1A of AC24V/1A.
• U sluit de deuropener aan op het L+ en L- contact van de monitor.

buitencamera

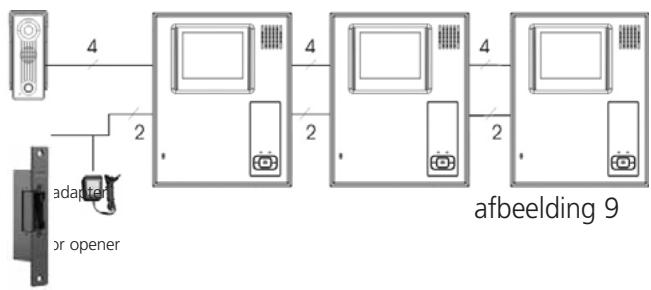

b. Meerdere monitoren aansluten

• Zodat u vanaf meertere (max. 4)plaatsen in huis kunt zien wie er aanbelt. Tevens beschikt u nu over een intercom system. (afbeelding 9).Los verkrijgbaar:

DoorGuard300 Hands Free Zwart/wit monitor:

DoorGuard100 Zwart/wit monitor:

art.nr: 09786 (E versie) 09787 (UK versie).

art.nr: 09692 (E versie) 09693(UK versie).

• Let op: alleen de LASTe monitor die u aansluit dient op 75 Ohm geschakeld te worden.
• De overige monitoren sluit u parallel aan. Voor de aansluiting van de extra monitoren is de DoorGuard300 monitor voorzien van een extra connector.
• Wilt u een grotere afstand overbruggen, ziedan de volgende tabel voor het benodigde type kabel.

Kabel lenghte	Benodigd type kabel
1-25m	4 aderige kabel van minimaal 4x 0,55mm²
25-50m	coax kabel, 75 ohm van minimaal 0,5mm² + 2 aderige audiokabel 0,35mm²
50-100m	coax kabel, 75 ohm van minimaal 1.0mm² + 2 aderige audiokabel 0,35mm²
100-300 m	coax kabel, 75 ohm van minimaal 1.5mm² + 2 aderige audiokabel 0,5mm²

c. Marmitek Camera hoekbeugel

Voor het onder een hoek monteren van uw DoorGuard300 Camera op het kozijn art.nr: 09746

Controller of de voedingskabel goed in het stopcontact zit.

Controller of het contrast maximaal of minimaal staat en draai aan het wieltje aan de zichkant voor beter beeld.

Controller of de connectors goed zich aangesloten.

Er is geen geluid

Controller of de connectors goed zich aangesloten.

Het beeld is wazig (sneeuw)

Controller of er interferentie in de buurt is. Bijvoorbeeld een hoogspanningskabel, elektrische apparatuur enz. Controller of het 75 Ohm schakelaartje in de juiste stand staat,( uit bij het gebruik van een monitor, alleen bij het gebruik van meertere monitoren要去 het schakelaartje van de LASTe monitor aan worden gezet.

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com.

Resolutie: 380 beeldlijnen

Voeding: 230V AC DC 15V

Beeldscherm: CRT: 4" / 10cm Flat Tube

Belgeluid: Ding-dong (regelbaar volume)

Verbruik: Max 10 Watt

Deuropen schakelaar: Max DC24V/1A of AC24V/1A.

Afmetingen: 190x236x52mm

Camera

Resolutie: 352x288 Pixels

Camera: CMOS Zwart&Wit

Lens en hoek: f3.6 - 52,5°

Lichtgevoeligheid: 0,1 LUX

Nachtzicht: 4 Infrarood LED's

Geluid: Ingebouwde microfoon en luidspreker

Material: Slagvaste metalen behuizing

Afmetingen: 58,5x134,5x40mm

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met Niet-geschieren huishoudelijk afval. Dit symbool geeft aan dat het product apart要去 worden ingezameld. U bent zich verzantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de waarvoord door de landelijk ofplaatselijk overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze

apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatslijke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschäft.

Bij deze verklaart Marmitek BV, dat deze DoorGuard300 voldoet aan de essentiele eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 89/336/EEG van de Raad van 3 mei 1989 betreffende de onderlinge aanpassing van de wetgevingen van de Lid-States inzake elektromagnetische compatibiliteit

Richtlij 73/23/EEG van de Raad van 19 februari 1973 betreffende de onderlinge aanpassing van de wettelijkke voorschriften der Lid-Staten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

MARMITEK BV - PO. BOX 4257 - 5604 EG - EINDHOVEN - NETHERLANDS
