GEBRUIKSAANWIJZING DOORPHONE 120 MARMITEK

• Om kortsluiting te voorkomen, dient de handset lader alleen in droge ruimten gebruikt te worden. Stel de handset nicht bloot aan regen of vocht.
• Stel de componenten van uw systemeien Niet bloot aan extreem hoge temperaturen of sterke Lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparacies, komen alle garantiebepalingen te verrallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken (m.u.v. het batterijvakje): de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in alsklein chemisch afval. Gebruik nooit oude en neue batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wonneer u het system langere tijd Niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+/ -): verkeerd inleggen kan explosiegevaar opleveren.
• Sluit de voedingsadapter pas op hetlichtnet aan nadat u hebt gecontrolererd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.

INHOUDSOPGAVE

1. INHOUD VAN DE VERPAKKING 84
2. EIGENSCHAPPEN 86
3. INSTALLATIE 87
   3.1 Kanaal instellen buitenunit (alleen voor het instellen van een buitenunit met een deurbel knop (1)) 87
   3.2 Kanaal instellen handset 87
4. Aanmelden (Pairing) van de handset(s) en de buitenunit 88
   4.1 ID code kopieren maar een extra handset 90
5. MONTAGE VAN DE BUITENUNIT 91

5.1 Aansluiten van de voeding voor de buitenunit 91
5.2 Aansluiten van een elektrische deuropener (optioneel) 91
5.3 Gebruik van de AUX functie (spanningsloos/potentialvrij contact) 92
6. GEBRUIK 93
7. SPECIALE FUNCTIONS 94
8. INTERCOM 95
9. VEEL GESTELDE VRAGEN 96
10. TECHNISCHE GEGEVENS 97
11. OPTIONEL VERKRIJGBAAR 97

INTRODUCTIE

Gefeliciteerd met de aankoop van de Marmitek DoorPhone 120^TM digitale draadloze deurtelefoon. Met deze deurtelefoon kut u vanuit elke locatie in en rond huis (tot 150m) spreken met degene die bij u aan de deur staat. Indien u een elektrische deuropener monteert kut u zelfs de deur draadloos op afstand openen. U kut meerdere handsets koppelen aan uw buitenunit. Bij het gebruik in combinatie met de 4-bels buitenunit heeft iedere deurbel knop die u wilt gebruiken een eigen handset nodig. U kut ook meerdere handsets aan eén deurbel knop koppelen. Met de handsets die gekoppeld zich aan eén deurbel knop kut u ook onderling communicatoren (intercom functionaliteit). Voor optimaal gebruiksgemak en functionaliteit is het belangrijk dat u deze gebruiksaanwijzing aandachtig leest en de instructies opvolgt. Om de installmentie uit te voeren hebt u 4x AA batterijen nodig.

1. INHOUD VAN DE VERPAKKING:

A.

B.

C.

D.

E.

F.

G.

H.

1.

A:Handset
B: Buitenunit
C: Laadstation
D: 2x Voedingsadapter
E: Oplaadbare Ni-mH accu set

F: Wand-montageplaat voor buitenunit
G: Special antidiefstal/-sabotage gereedschap (5 kant)
H: Schroeven en pluggen
I: Gebruiksaanwijzing

2.EIGENSCHAPPEN

• Digitale techniek zorgt voor een vrijwel storingsvrije werkinq.
  Full Duplex Werking.
• Bereik tot 150m in open veld, tot 50m door vloeren en muren.
• Selecteerbare melodieën, visuelen of tril alarm voor de handset.
• Indicatie van de buitentemperatuur op handset.
• Meer dan 65.000 codecombinations garanderen een hoge mate van verilgheid, privacy en

voorkomen storing van naburige systemen.

• Op afstand bedieren van een optionele elektrische deuropener.
• Geluid en beeld waarschuwing op de handset voor buiten bereik en lege batterij van de zowel de handset als de buitenunit.
• Intercom functie möglichk:tussen de handsets (extra handsets optioneel verkrijgbaar).
• Eenvoudige installment Zonder bedrading möglichk.
• De buitenunit is uitgerust met een extra AUX aansluiting welke schakelt wanneer de deurbel knop worden ingedrukt. Bv. voor het aansturen van een (bestaande) conventionele deurbel of voor het schakelen van verlichting bij de deur/ingang. (bv. Marmitek X-10 www.marmitek.com)

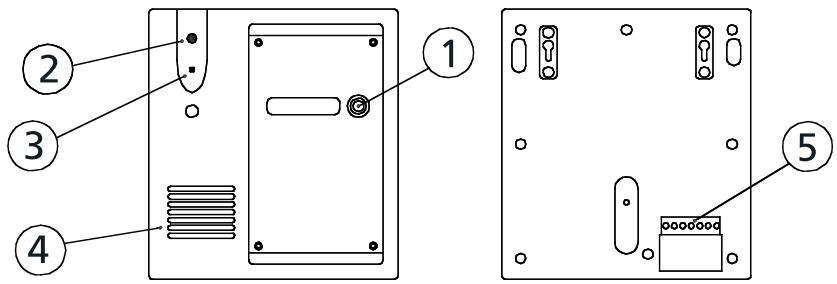

1 Deurbel knop
2 Deurbel indicator
3 Microfoon
4 Luidspreker
5 Schroefcontacten voor aansluiten van o.a. een elektrische deuropener en voeding (optioneel)
6 Kanaal keuzeschakelaar (wit)
7 Aanmeldingsschakelaar "pairing" (geel)

1. Stop gesprek en aan/uit knop
2. Spreek knop
3. Bel knop (oproepen van een andere handset)
4. Deuropener knop
5. Volume + knop
6. Volume - knop
7. Bel melodie selectie knop
8. Bel modus knop
9. Luidspreker opening
10. Microfoon

1. Visuele bel indicator
2. Kanaal keuzeschakelaar (wit)
3. Deuropener aan/uit keuzeschakelaar (geel)
4. Achterdeur aan/uit keuzeschakelaar (geel)
5. Accu contactveer

1. Accuklep vergrendeling
2. Laad contacten
3. Laad indicator led
4. Accu vol indicator led
5. Laad contacten
6. Voedingsadapter aansluiting
7. Belmelodie luidspreker

3. INSTALLATIE

Voordat u begint met de installment is hetoodzakelijk dat u de handset volledig oplaadt, tenminste gedurende 4-5 uu.

Handset laden:

Afbeelding 1

A

B

C

D

Zie afbeelding 1

1. Verwijder het accuklepje door de klepvergrendeling (23) in te drukken.
2. Plaats het bijgeleverde.Accupack in het accu compartment. Let hierbij op de juiste polariteit van de accu en de handset (22).
3. Plaats het accuklepje terug op de handset. Let op! de handset nicht inschakelen.

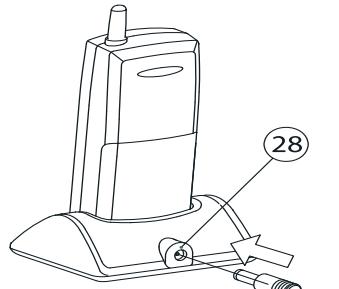

4. Plug de bijgeleverde voedingsadapter in de aansluiting aan deijkenkant van de handset houder (28), steek de stekker in het stopcontact enplaats de handset in de handset houder.

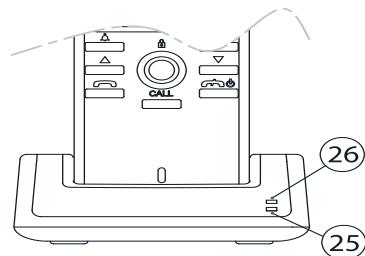

5. De rode "charge" laad indicator led (25) en groene "full" accu vol indicator led (26)要去en nu afwisselend aan en uit gaan om zo de accustatus te controleren. Na een korte periode zar alleen de laad indicator led (25) blijven knipperen. Tijdens het laden zal het batterij symbool zichtbaar� in het LCD scherm en de segmenten zullen bewegen als teken dat de handset aan het laden is.
6. De accu za na ongeveer 4 à 5 eerie volledig opgeladen zich en de "full" accu vol indicator led (26) blijft continu aan. Het accu symbool zal bij een uitgeschakelde handset verdwijnen als deutsche volledig is geladen.
7. De handset is nu maar voor verdere installmentie. Indien u de handset Niet gebruikt is het raadzaam om deze in de lader te zetten zodate u.altijd een opgeladen handset heeft. Dit heeft geen nadelige gevolgen voor de accu.

De set gereed makeen voor installmentie:

De buitenunit要去 hetzelfde kanaal worden ingesteld als de handset. Controller deinstallingen en pas deze zonodig aan. Volg hiervoord onderstaande procedure.

Let op: - Voor het installereren van de buitenunit hebt u.altijd 4 AA Penlight batterijen nodig, ook als u gebruik maakt van de externe voeding voor de buitenunit (zie "aanmeldprocedure").

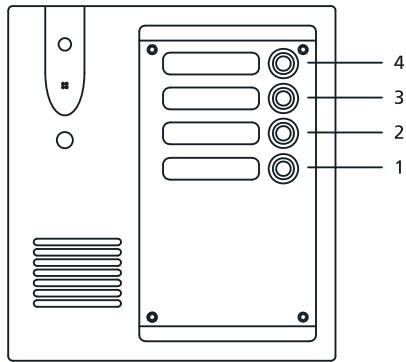

• In het geval dat u een buitenunit heeft met meer dan eén bel knop dan is de kanaal instelling in de fabriek ingesteld en is Niet te veranderen. U=kunt dan het hoofdstuk 'Kanaal instellen buitenunit' overslaan.

3.1 Kanaal instellen buitenunit (alleen voor het instellen van een buitenunit met één deurbel knop (1))

A

B

C

Afbeelding 2

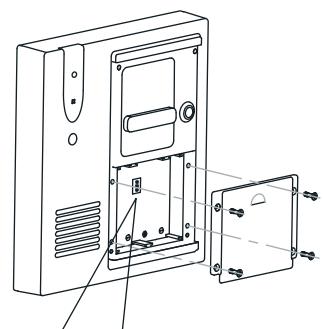

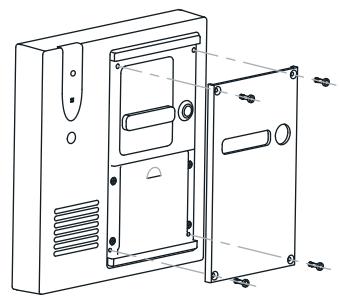

1. Draai de 4 schroeven van het aluminium front paneel los met het bijgeleverde gereedschap. De schroeven zijn zo ontworpen dat deze alleen met dit speciale gereedschap konnen worden losgedraaid, dit om sabotage of diefstal te voorkomen. Bewaar dit gereedschap dan ook zorgvuldig op een veilige plaats.
2. Verwijder het aluminium front paneel. (Afbeelding 2A).
3. Open de batterijruimte door de rubberen afdichting te verwijderen (Afbeelding 2B).

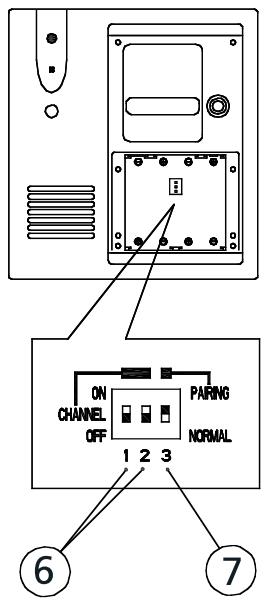

4. U ziet nu de keuzeschakelaars 1 en 2 (6) voor de kanaalinstelling. Met een+puntig voorwerp zoals een pen ofkleine schroevendraier kut u nu het gewenste kanaal instellen.(Afbeelding 2C).
5. Keuzeschakelaar 3 komt in het volgende hoofdstuk aan bod.

3.2 Kanaal stellen handset:

Afbeelding 3

A

B

C

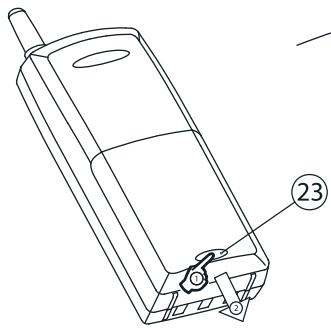

1. Verwijder de accuklep door de klepvergrendeling (23) in te drukken (Afbeelding 3A) en verwijder de.Accupack.
2. U ziet nu de keuzeschakelaars 1 en 2 (19) voor de kanaalinstelling. Met een suntig voorwerp zoals een pen ofkleine schroevendraier(Int u het gewenste kanaal instellen.
3. Zet de keuzeschakelaars indezelfde positie als die op de buitenunit (Afbeelding 3C). Let op! Een verkeerde instelling heeft tot gevolg dat de handset en de buitenunit Niet met

elkaar kuren communicatoren. Keuzeschakelaar 3 dient alkijd op de "OFF" positie te staan. Keuzeschakelaar 4 komt verderop aan bod.

1. Plaats het bijgeleverde.Accupack in het accucompartiment.Let hierbij op de juiste polariteit van de accu en de handset.Afbeelding 1B en plaats het accuklepje terug op de handset.

Indien u de handset(s) gebruikt in combinatie met een buitenunit die is voorzien van meerdere belschakelaars dan kannen de handsets op respectievelijk kanaal 1, 2, 3, en 4 worden geplaatst. Deze corresponderen dan met de schakelaars 1, 2, 3 en 4 op de buitenunit.

4. AANMELDEN (PAIRING) VAN DE HANDSET(S) EN DE BUITENUNIT:

Het aanmelden (Pairing) isoodzakelijk voor het functioneren van de set. Elk deurtelefoonsystem krijt hiermee een unieke identificatie code (ID) en alleen een handset en buitenunit diedezelfde code hebben+kunnen met elkaarcommuniceren. Er+zijnmeer dan 65.000verschillendecodecombinatiesmogelijkwaardoorkansdater inuwomgevingeensystem is metdezelfde codeextreemlaagis.

Let op! Om de aanmeldprocedure uit te voeren is hetoodzakelijk om volle alkaline batterijente gebruiken in de buitenunit, indien de externe voeding op de buitenunit al is aangesloten要去 deze voor het aanmelden eerst worden losgekoppeld.

Volg de onderstaande 5 stappen voor het aanmelden van uw handset aan de buitenunit.

Handset

Stap 1

Schakel de handset in door knop (8) en (9) gedurende enkele seconden glikktijdig in te drukken. U hoor nu een korte piep. Laat nu knop (8) en (9) los en u hoor een 2de piep ter bevestiging. In het LCD scherm knippert nu een "P".

Buitenunit

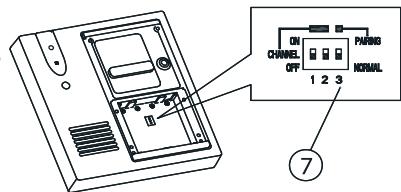

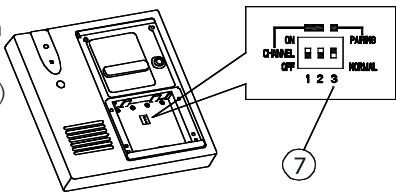

Zet keuzeschakelaar 3 op deaanmeld-(Pairing)positie. (7)

Stap 2

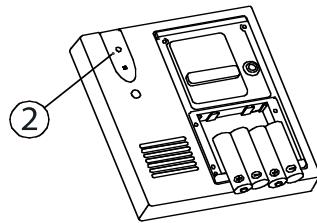

Plaats vier AA-alkaline batterijen, let op de juiste positie ^+ en-. De deurbel indicator (2)Gaat nu continu branden.

Stap 3

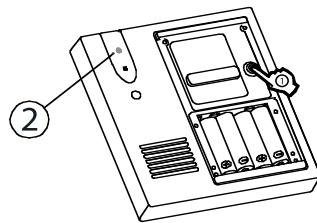

Druk nu op de deurbel knop (1) en het "Bell" lampje gaat knipperen, een ID code worden willekeurig gegenererd en doorgestuurd maar de handset.

Stap 4

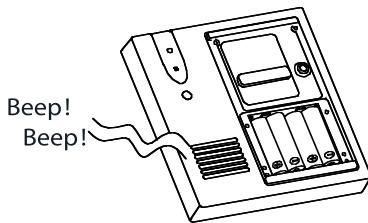

Het "P" symbol zal stoppen met knipperen als de ID code is ontvangen.

Binnen 10 seconden
klinken er tweet
tonen ter
bevestiging,
dat de handset
de ID code heeft
ontvangen.

Stap 5

Na het horen van de twee bevestigingstonen uit de buitenunit drukt u knop (8) in om terug te gaan maar de normale werkstand.

Neem de batterijenuit, en zet dekeuzeschakelaar (7)terug in de"normal"stand.

Met het afronden van deze procedure is de aanmeling (pairing) kompleet. Om de aanmeling te controlleren staat u de batterijen terug in de buitenunit en drukt u op de deurbel knop (1). De handset要去 reageren.

Indien u na deutsche aanmelding enige storing ontvangt van een naburige andere draadloze deurbel of telefoon, herhaal dan de bovenstaande procedure of schakel maar een ander kanaal. (indien u van kanaal wisselt要去 u de aanmeldprocedure opnieuw UITvoeren).

Als de aanmelding Niet succesvol is verlopen (het "P" symbol op het LCD display knippert dan). Schakel dan de handset uit en onderbreek de stroomtoevoer van de buitenunit door de batterijen uit te nemen. Voer verrolgens de procedure opnieuw uit.

4.1 ID code kopiernen aan een extra handset

Let op! Indien u meertere handsets heeft voer dan alkijd de aanmeldprocedure eerst uit met een handset. Gebruik dan de reeds aangemelde handset om de ID code te kopieren (klonen) maar de extra handset(s). Ledere keer dat u een onderdeel toevoegt aan uw systeme is het nodig dat u de ID code kopier procedure uitvoert, anders zal uw systeme Niet goed functioneren.

Volg de onderstaande stappen voor het kopieren van de ID code waar een extra handset. Zorg dat de "Slave" handset op hetzelfde kanaal is ingesteld als de "Master" handset. Zie hiervoor Hoofdstuk 3.2; Kanaal instellen handset. Tip! Alle "Slave" handsets konnen gewelijkijdig worden gekloond metdezelfde "Master" handset.

Aangemelde Handset "Master"

Stap 1

Schakel de handset in door knop (8) en (9) gedurende enkele seconden gelijkti\dig in te drukken. U hoort nu een korte piep. Laat knop (8) en (9) los en u hoort een 2de piep ter bevestiging. In het LCD scherm knippert nu een "P".

Stap 2

Druk op de Bel knop (10) en symbool verschijnt op het display. De opgeslagen ID code word nu verzonden.

Stap 3

Druk nu kort op de aan/uit knop (8) om'erug te keren maar de normale werkstand.

Te klonen handset "Slave"

Stap 1b

Schakel de handset in door knop (8) en (9) gedurende enkele seconden gelijktijdig in te drukken. U hoort nu een korte piep. Laat knop (8) en (9) los en u hoort een 2de piep ter bevestiging. In het LCD scherm knippert nu een "P".

Stap 2b

Binnen 5 seconden na dat de "Slave" handset de ID code—heeft ontvangen za de P stoppen met knipperen, tweet korte piepjes gehen aan dat het klonen is voltooit.

Stap 3b

Druk nu kort op de aan/uit knop (8) om'erug te keren maar de normale werkstand.

Voor het activeren van de temperatuurmeting dient u gedurende 5 sec. de batterij uit de buitenunit te halen.

5. MONTAGE VAN DE BUITENUNIT

• Bepaal de juiste positie voor hetplaatsen van de buitenunit. Het montagevlak要去 vlak maybeijkijken, anders zal de unit Niet goed passen op de wandplaat.
• Het is nicht raadzaam om de unit teplaatsen op een metalen oppervlak of in de directe omgeving van eventuele storingsbronnen die het bereik nadelig hunnen beinvloeden.

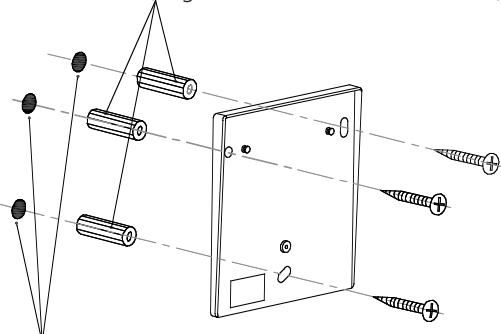

• Neem de boorgaten over op de muur zoals in afbeelding 4 is aangegeven, en monteer de wandplaat gegen de muur. U kunt hierbij gebruik makeen van de bijgeleverde schroeven en pluggen (indienoodzakelijk).

Plaats de pluggen in de muur (in geval van een betonnen muur)
Boorgaten
Afbeelding 4

5.1 Aansluiten van de voeding voor de buitenunit:

De buitenunit kan op twee manieren worden voorzien van spanning:

1. door batterijen. (noodstroom)
2. door een externe voedingsadapter.

Afbeelding 5

1. Door batterijen:

Plaats vier AA- alkaline batterijen, let op de juiste polariteit + en -.ten opzichte van de veer contacten in het batterij compartment, gebruik alleen/Newe volle alkaline batterijen voor een betrouwbare werkung, (gebruik geen oplaadbare batterijen).

2. Door een externe voedingsadapter:

Het is ook möglichk om de buitenunit aan te sluiten op de bijgeleverde externe voeding. Sluit hierbij de draden van de voedingsadapter aan op de schroefcontacten aan de achechterzijde van de buitenunit (5) deze zijn aangeduid met het symbool [8-12v]. Indien er ook batterijenijken geplaatst zal de buitenunit bij een stroomuitval overschakelen op batterijvoeding. Controller regelmatinig de werkung van de batterijen. Vervang of verwijder lege batterijendirect. Bij aansluiting van een externe voeding zal wonneer het donker worden de naamverlichting op de buitenunit automatisch aan gaan.

5.2 Aansluiten van een elektrische deuropener (optioneel):

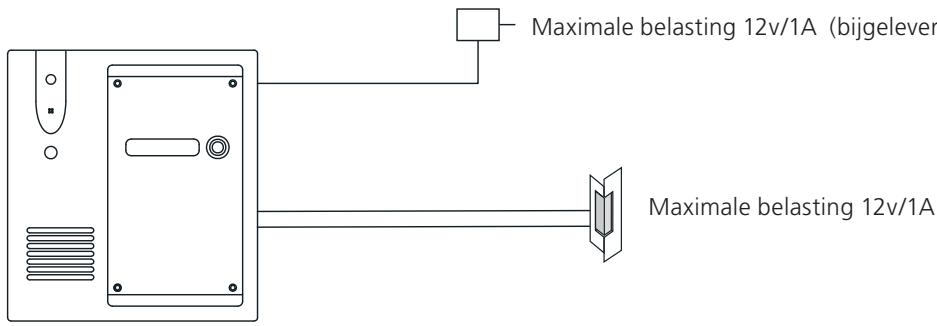

• Voor het aansluiten van een elektrische deuropener is hetoodzakelijk dat u de externe voeding op de buitenunit aansluit. Zonder externe voeding op de buitenunit is de deuropen-functie Niet actief en kan dus nicht gebruikt worden.

• Op de weiterijde van de buitenunit zitten verschillende aansluiting voor het aansluiten van een elektrische deuropener. (Maximaal belastbaar tot 12V/1A. De spanning op deze contacten is gelijk aan die van de aangesloten voedingsadapter).

• A, B: 8~12V normal, 0V bij activering

• A, C: 0V normal, 8~12V bij activering

De Elektrische deuropener kan direct aangesloten worden op de buitenunit van het Doorphone120 system (A,C), hierbij word de deuropener gevoed door de buitenunit. Maximale belasting 12v/1A (bijgeleverde voedingsadapter 12VDC/600mA).

Zie de specificaties van uw elektrische deuropener voor de keuze van het contact, en bepalen van de voeding.

5.3 Gebruik van de AUX functie (spanningsloos/potentialvrij contact)

De buitenunit is uitgerust met een extra AUX aansluiting (5) welke schakelt wanner de deurbel knop (1) worden ingedrukt. Deze functie kan ondermeer worden gezruikt voor het aansturen van een (bestaande) conventionele deurbel of bv. voor het schakelen van verlichting bij de deur/ingang. (Maximaal belastbaar tot 12V/200mA).

• Nu de buitenunit is aangesloten kan deze op de wandplaat worden bevestigd. Verwijder de batterijen,plaats de buitenunit over de metalen nokken van de wandplaat en schuif de unit omhoog. Houd de unit goed in positie en schroef deze vast aan de wandplaat door de kruisschroef in het batterij compartiment vast te draaien (Afbeelding 7).
• Controller of de gele aanmeldingsschakelaar (7) in de "Normal" positie staat enplaats de batterijen terug.
• Voordat u de rubberen afdichting en aluminium afdekplaat谈起plaatst kunt u bv. uw naam op de bijgeleverde naamkaartjes noteren.

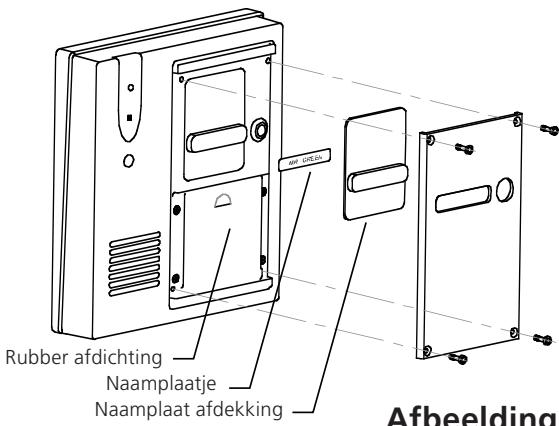

• Monteer de afdekking zoals aangegeven in afbeelding 7. Zorg ervoor dat de rubberen afldich-

tingen juistল teruggeplaatst. Bij een slechte plaatsing zal het binnenwerk van de buitenunit Niet goedল afgedacht en kan dit het functioneren en de levensduur nadelig beinvloeden.

De buitenunit is gemaakt van een slagvaste ABS/PC kunststof versterkt met een aluminium front paneel. Dit is uitermate geschikt voor de meest voorkomende buiten situatuies.

Afbeelding 7

Licht continu op - Knippert

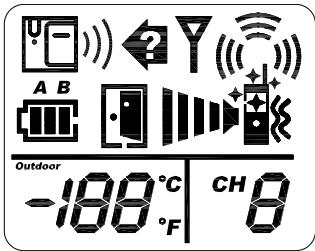

Iconon	Status	Iconon	Status
A	Er word aan de voordeur gebeld	J	Belmelodie en trilfunctie geselecteerd
B	Er word aan dechterdeur gebeld	K	Verlichting en trilfunctie geselecteerd
C	Gemiste oproep	L	Belmelodie, verlichting en trilfunctie geselecteerd
D	Buiten bereik melding	M	Deur open
E	In gesprek	N	Batterij leeg buitenunit
F	Belmelodie geselecteerd	O	Accu leeg handset
G	Belverlichting geselecteerd	P	Accu niveau
H	Trilfunctie geselecteerd	Q	Volume
I	Belmelodie en verlichting geselecteerd

6. GEBRUIK

• Schakel de handset in of uit door de aan/uit knop (8) voor ongeveer 3 seconden ingedrukt te houden.
• Bij inschakelen za het LCD scherm oplichten.
• Druk nu op de deurbel knop (1) van de buitenunit. Er zal een beltoon hoorbaar zich en de deurbel indicator (2) zal oplichten. De deurbel indicator blijft oplichten totdat de handset worden opgenomen of wegedrukt. Indien de handset Niet worden opgenomen zal de buitenunit zich na 40 seconden stoppen met bellen en gaat de deurbel indicator uit.

Zodra de handset worden opgenomen zal op de buitenunit de deurbel indicator (2) continu aan branden. Een gesprek kan worden gevoerd door in de microfoon (3) te spreken. Om een echo te voorkomen is er een hands-free functie ingebouwd die ervoor zorgt dat wanner de bezoeker in de microfoon (3) van buitenunit spreekt de luidspreker (4) wordenuitgeschakeld.

Let op! Dit betekent wel dat als de bezoeker spreekt deze u zich kan horen, wacht.daarom met antewoorden totdat de bezoeker isuitgesproken.

• Bij het ontvangen van een oproep van de buitenunit zal het symbool op het display verzchijnen. U(Int)kunt de oproep beantwoorden door op de spreek knop (9) te drukken. Tevens zal het symbool op het display zichtaar�. Vanaf dit moment is het möglichk om met de bezoeker te praten.
• Let op! Om te voorkomen dat u vergeet met de handset de verbinding te verbreken na afronden van een gesprek is de spreeklengthe beperkt tot een maximum van 60 seconden. Als de spreektijd bijna voorbij is zal er een signaal klinken. U=kunt dan de spreektijd met 60 seconden verlengen door op de spreek knop (9) te drukken. Er is geen beperking tot de,aantal keer dat u een gesprek=kunt verlengen.
• Indien u een elektrische deuropener hebt aangesloten kurz u door tijdens het gesprek kort op de deuropener knop (11) te drukken de deur openen. Wacht ongeveer 4-5 seconden en het symbool [zal op het LCD scherm verschijnen. Deze functie is in of uit te schakelen met behulp van de deuropener aan/uit keuzeschakelaar (20) in de handset, tevens is het openen van de deur alleen möglich wonneer er een gesprekverbinding is:tussen handset en buitenunit.

7. SPECIALE FUNCTIONS

• Bel melodie; met de knop (14)kest u de gewenste bel melodie selecteren.
• Bel modus; met de knop (15)=kunt u de bel modus selecteren, afhankelijk van uw selectie zullen de symbolen (F tot L ) verschijnen op het scherm. Let wel; indien u een gecombineerde functie selekteert zult u de accu vaker要去en laden en zal de levensduur afnemen.
• Luidspreker volume; gedurende een gesprek=kunt u met de knuppen (12-13) het geluidsvolume van de hoorn (16) instellen.
• Extra buitenunit; denen functie is nicht actief. Zorg dat de gele achechterdeur aan/uit keuzeschakelaar (21) op "OFF" staat. Een verkeerde instelling kan valse "buiten bereik" meldingen tot gezolg hebben.
• Nietthus; indien u een oproep van de buitenunit heeft beantwoord, dan za het symbool op het LCD scherm verschijnen. Dit symbool attendeert u erop dat er iemand aan deur is geweest. Door op de aan/uit knop (8) te drukken za het symbool verdwijnen.
• Buiten bereik; wanner u met de handset buiten het bereik van de buitenunit gaat zal er een signaal klinken en het symbool _n zal op het LCD scherm verschijnen. Let op; Deze melding zal nicht direct worden geactiveerd maar alleen wanner u langer dan 30 minutes buiten bereik bent. Het indrukken van de aan/uit knop (8) zal het alarm tijdelijk stoppen maar het symbool _n blijt zichtaar. Zodra u waar binnen bereik bent van de buitenunit stopt het alarm en verdwijnt het symbool.

Dit signaal zal ook verschijnen wanneer de batterijen van de buitenunit leeg raken, als de externe voeding uittvalt of als de schakelaar voor de extra buitenunit is aangezet en er geen extra unit is geinstalleerd.

• Batterij levensduur; bij stroomuitval zullen de batterijen van de buitenunit ongeveer 5-6 weken meegaan. Dit is natuurlijk afhankelijk van het gebruik. Als de batterijen leeg raken za het symbool op het display verschijnen en zal er een signal haorbaar zijn. Het indrukken van de aan/uit knop (8) za het alarm tijdelijk stoppen maar het symbool blijft zichtaar.
• Buitentemperatuur; op de handset is de buitentemperatuur te lezen. Tijdens het installereren van de buitenunit zal de handset geen temperatuur aangeven maar zodia de buitenunit is geinstalleerd zal de temperatuur op de handset zijn af te lezen.

8. INTERCOM

Deze functie is alleen van toepassing indien u 2 ofeer handsets hebt. Hiervoor is het moodzakelijk dat alle handsets op hetzelfde kanaal staan en ookdezelfde ID code hebben (zie klonen).

Bellende handset	Ontvangende handset(s)
Druk op de "CALL" Bel knop (10) en een beltoon is hoorbaar, tevens zar het symbool verschijnen.	Bij ontvangst van een oproep zar de beltoon klinken.
Beltoon stopt als de oproep worden beantwoord, u kurz nu praten. Indien er niemand opneemt zar na 20 seconden de beltoon stoppen.	Druk op de spreek knop (9) om de oproep te beantwoorden. De beltoon stopt en symbool verzschijnt, u kurz nu een gesprek voeren. U kurz er ook voorkiezen de aan/uit knop in te drukken om de oproep te negeren.
De gesprekstijd is ingesteld op 30 seconden, als deze bijna voorbij is zar er een waarschuwing piep te horen zich. Door het indrukken van de spreek knop (9) kan het gesprek met 30 seconden worden verlangd. Er is geen limiet aan het,aantal keer dat u een gesprek kurz verlangen.	Gespreksduur is Niet te verlengen vanuit de gebelde handset.
Beëindig het gesprek door op de aan/uit knop (8) te drukken.	Beeëindig het gesprek door op de aan/uit knop (8) te drukken.

Het selectief bellen van een handset is nicht möglichk, wanner een handset belt zullen alle overige handsets (die op hetzelfde kanaal staan ingesteld) overgaan en+kunnen het gesprek accepteren. De handset die als eerste de oproep accepteert dmv de spreek knop (9), neemt het gesprek aan. De overige handsets kannen de oproep nu Niet meer aannemen.

Let op! De twee handsets die een intercom gesprek voeren können nu geen oproep van de buitenunit ontvangen.

• De ID code is Niet goed ingesteld. Voer opnieuw de aanmeldprocedure UIT.
• De kanalen zich nicht goed ingesteld. Zet de handset en buitenunit op het zelfde kanaal, en voer de aanmeldprocedure opnieuwuit.
• De batterijen zich zweak of leeq. Vervang deze en/of laad de handset op.
• De gele aanmeldingsschakelaar (7) in de buitenunit staat nog op "Pairing". Voer de aanmeldprocedure opnieuw UIT en zet de schakelaar in de "Normal" stand.

Bereik wordt minder

• Er bevinden zich veel storingsbronnen (bv. stalen constructies):tussen de handset en buitenunit.Verplaats de handset voor een betere ontvangst.
• De batterijen zich zweak of leeq. Vervang deze en/of laad de handset op.

Buiten bereik indicatie is.altijd aan

• U heeft geen spanning op de buitenunit. Vervang de batterijen of controllerer de voedingsadapter van de buitenunit.
• De anschterdeur aan/uit keuzeschakelaar (21) staat in de "ON-positie". Zet de schakelaar op "OFF".

• De deuropener aan/uit schakelaar (20) staat in de "OFF-positie". Zet de schakelaar op "ON"
• U heeft geen voedingsadapter gezebruikt voor de buitenunit. Sluit de voedingsadapter aan.
• Verkeerde aansluiting op de aansluitklemmen. Controller de aansluiting.

De elektrische deuropener functioneert soms wel, soms nicht.

• Als u de elektrische deuropener bedient, ziet u in het display naast de batterij indicatie het symbool van een gesloten deur. Wacht.altijd met ophangen, totdat u ziet dat dit symbool veranderd is in een geopende deur.

De intercomfunctie werkt nicht

• De ID code is nicht goed gekloond maar de andere handsets. Voer de kloonprocedure opnieuw UIT.
• De accu is (bijna) leeg. Laad de accu van de handset op.
• De verschillende handsets staan ingesteld op een ander kanaal. Zet de handsets op hetzelfde kanaal en voer de kloonprocedure opnieuw UIT.

Kijk dan op www.marmitek.com

Belgeluid 3 melodieën instelbaar

Kanalen 1,2,3,4.

Afmetingen: 52x142x32mm

Buitenunit

Bereik Tot 150m vrijeveld,tot 50m door vloeren en muren

Voeding Batterij (4x AA alkaline)

Voedingsadapter 12 VDC, 600mA (bijgeverd)

Frequentie 863-865Mhz

Verbruik Stand-by: 2 mA

Actief: 160 mA

Material ABS / PC / Aluminium

Aansluitingen Externe voeding 8-12V MAX 1A

Maak kontact 8-12V MAX 1A

verbreek kontact 8-12V MAX 1A

AUX aansluiting MAX 12V/200mA

Omgevingstemperatuur - 20°C tot + 60°C

IPwaarde IP54

Afmetingen 150x158x35mm

11. OPTIONEEL VERKRIJGBAAR

Extra handset; Artnr. 09739.

U kurz meerdere handsets koppelen aan uw buitenunit. Bij het gebruik in combinatie met de 4-bels buitenunit heeft iedere deurbel knop die u wilt gebruiken een eigen handset nodig. U kurz ook meerdere handsets aan een deurbel knop koppelen. Met de handsets die gekoppeld zich aan een deurbel knop kurz u ook onderling communicatoren (intercom functionaliteit). Voor meer infozie www.marmitek.com.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met Niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart要去 worden ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en

andere elektrische en elektronische apparatuur via de waarvoord de landelijkke ofplaatselijkke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze DoorPhone120 voldoet aan de essentiele eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlij 1999/5/EG van het Europees Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit

RICHTLIJN 2004/108/EG VAN HET EUROPEES PARLEMENT EN DE RAAD van 15 decanber 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstates inzake electromagnetische compatibilititeit

Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende de onderlinge aanpassing van de wettelijkke voorschriften der lidstaten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - THE NETHERLANDS

C∈0682

BEWARE!

Dit toestel is bedoeld voor het gebruik in alle EU en EFTA landen. Let op: In de volgende landen is het gebruik van dit producteker beperkt, raadpleeg hiervoor deplaatselijke autoriteiten • Italiè: • Griekenland:

Copyrights

Marmitek is a trademark of Marmidenko B.V.
