MANUALE UTENTE DOORGUARD 300 MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolò di cortocircuito utilizzato quello prodotto (telecamera escluso) escludamente al coperto e in luoghi asciutti. Non espore i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
  Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualiasi garanzia. Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
  Non après mai il produit: L'apparechio peut contener componenti la cui tensione è estremamente pericolosa. Lasciarefare riparazioni o modifiche esclusivamente a personale esperto.
• Collegare il cavo elettrico danneggiato alla presa di corrente solamente dopo avee controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzato mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.

1. INTRODUZIONE

Congratulations per l'acquisto del Marmitek DoorGuard 300^TM . Con quello videocitofono potete vedere e sentire chi suaona alla porta (senza che il visitatore se ne accorga) prima di decidere se aprire. La telecamera, che si trova nel campanello della porta di piccole dimensioni, fornisce immagini di buona qualità,anche al buio. La telecamera con campanello di piccole dimensioni è abbastanza piccola da poter essere montata su uno stipite. Non occorre quindi praticare fori nei muri (a cassa vuota).

2. CONTENUTO DELLA CONFEZIONE

a. Set

1. Monitor con schermo
2. Piastra per montaggio del monitor a parete
3. Campanello per la porta con telecamera e cappuccio per la pioqqia
4. Adattatore di alimentazione
5. Cavo a 4 anime, lungo 10 metri, per il collegamento della telecamera
6. Diverse viti e materiali per il fissaggio
7. Utensile speciale
8. Queste istruzioni per l'uso

b. Monitor supplementare (Disponibile separatamente)

1. Monitor con schermo
2. Piastra per montaggio del monitor a parete
3. Adattatore di alimentazione
4. Cavo a 4 anime, lungo 10 metri, per il collegamento della telecamera
5. Diverse viti e materiali per il fissaggio
6. Utensile speciale
7. Queste istruzioni per l'uso

1

2

3

Imagine 1
4

5

6

7

8

3. INSTALLAZIONE

Descrizione dei componenti

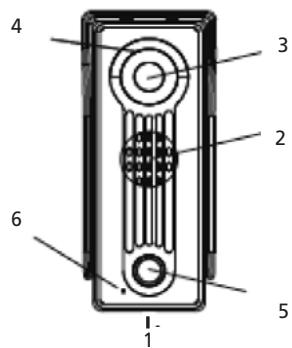

Imagine 2. Telecamera con campanello della porta - Lato anteriore

1. Foro per la vite
2. Altoparlante
3. Telecamera
4. LED per vedere al buio
5. Pulsante del campanello
6. Microfono

Imagine 2. Telecamera con campanello della porta - Lato anteriore

Imagine 3. Telecamera con campanello - Retro

Imagine 3. Telecamera con campanello - Retro

1. Camme per fissare il cappuccio per la pioggia
2. Cavo a 4 anime, con connettore per inviare imagine e audio al monitor

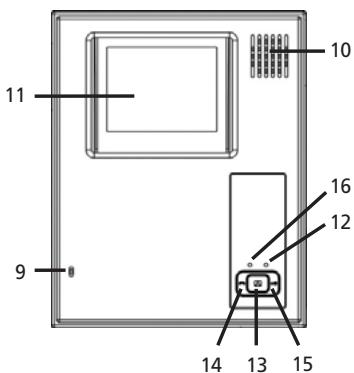

Imagine 4. Monitor - Lato anteriore

Imagine 5. Monitor - Retro

Imagine 4. Monitor - Lato anteriore

1. Microfono
2. Altoparlante
3. Schermo CRT
4. LED "in funzione"
5. Pulsante del monitor
6. Pulsante dell'Intercom (per la comunicazione fra diversi monitor, se applicabile)
7. Pulsante della serratura
8. Led di alimentazione, è acceso quando il sistema è inserito

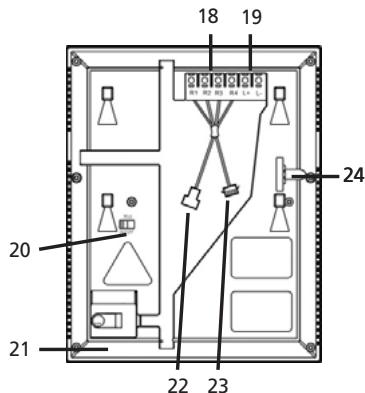

Imagine 5. Monitor - Retro

1. Terminali di collegamento per cavo camera (R1 - R4)
2. Terminali per il disposativo di aperture della porta opzionale (L + ,L - )
3. Interruttore on/off 75 ohm (da usare in caso di più schermi)
4. Collegamento adattore cc
5. Connettore per camera
6. Connettore per schermo extra
7. Fessura per il bloccaggio della piastra per la parete

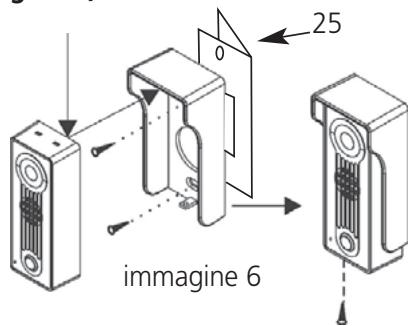

1. Montaggio della telecamera con campanello sullo stipite (imagine 6)

• Praticare un foro (15 mm)trasverso lo stipite, all'altezza a cui si vuole appendere la telecamera con il campanello.

• Montare il cappuccio per la pioggia sullo stipite con le viti fornite a corredo.

• Se è stata acquistata la staffa angolare accessory (25), esta deve essere montata per prima sullo stipite e poi si deve fissarvi,sopra il cappuccio per la pioggia con le viti apposite fornite.

• Ora fare passare il cavo della telecameraattraverso il foro nel cappuccio eattraverso lo stipite,poi montare la telecamera nel cappuccio ponendo il lato superiore della telecamera nelle camme del cappuccio (si veda imagine 6).
  Fissare la telecamera nel cappuccio avvitando la vite sul lato inferiore con l'utensile fornito a corredo.

2. Collegamento del cavo per la telecamera

• Il cavo fornito per il collegamento della camera dispone di un connettore "maschile" nero al lato della camera, e di un connettore "femminile" nero al lato dello. Collegare il connettore nero della camera a campanello al connettore nero "maschile" del cavo fornito. Condurre il cavo al luogo dove sera montato lo schermo. (Attenzione: ci vuole una presa li vicino).
  Montare la piastra sul muro con le quattro viti.

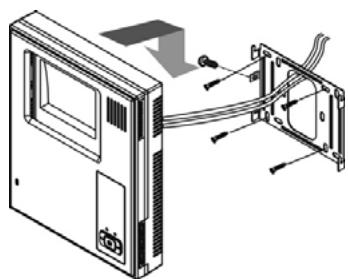

3. Montaggio del monitor al muro (imagine 7)

• Prerendere il monitor e incastrare il connettore/i connettori del cavo/dei cavi nelle connessioni giuste (si veda immagine 5).
• Inserire l'adattore di alimentazione nel lato posteriori dello schermo (imagine 5).
• Porre poi il monitor contro la piastra e muoverlo (dall'alto verso il basso) in modo che il monitor scivoli sopra la piastra e si incastri (si ode un clic). Serrare al latotramite la vite fornita (M3) (immagine 5 - 7)
• Inserire la spina nella presa.
• Quando è stataolta la vite di bloccaggio si può sempre staccare lo schermo sollevandolo verso l'alto. Ora il vs. DoorGuard330TM è stato ben installato e primo per l'uso.

imagine 7

4. USO

Non appena un visitatore suona il campanello sulla telecamera, l'immagine appeare subito sul monitor dentro la casa. In quello modo vedrete subito chi è il visitatore e potete aprire la porta (o 'decidere di non essere in casa'). Per parlare con il visitatore, premete semplicamente il pulsante del monitor (13). Se avete montato una serratura elettrica, potete aprirla tramite l'apposto pulsante (15). Se in casa avete collegato più di un monitor (fino a un massimo di 3),体质o possono essere utilizzati per comunicare internamente. Basta premere il pulsante Intercom (14).

5. FUNZIONI OPZIONALI DEL DOORGUARD300

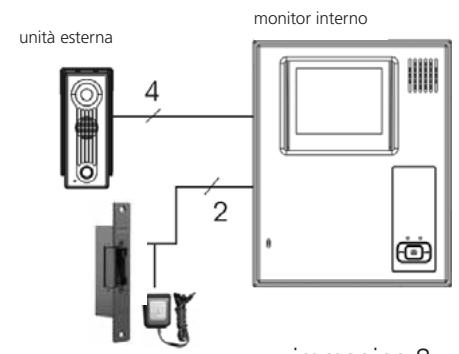

a. Collegamento della serratura elettrica

• Per après la porta dal monitor. (imagine 8)
• Occorre una serratura elettrica per la porta, con alimentazione separata. Il contatto del monitor per la serratura è un contatto N.O. (normally aperto)enza potenziale.
• Il carico massimo di quello contatto è: 24V c.c./1A o 24V c.a./1A.
• Collegare la serratura al contatto L+ e L- del monitor.

serretura elettrica
adattatore
imagine 8

serretura elettrica
adattatore

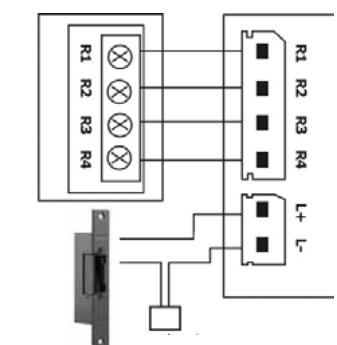

Funzioni terminali:

Marrone (R1):VIDEO

Nero (R2): GND (massa)

Bianco (R3): AUDIO

Rosso (R4): VCC

L+ : serratura elettrica

L- : serratura elettrica

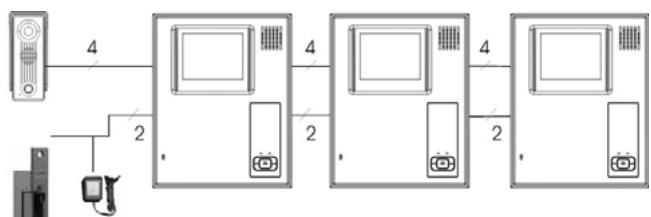

b. Collegamento di più monitor

• Per vindere da diversi posti (max. 4) della casa chi è alla porta. E' disponibileanche un sistema intercom. (imagine 9) disponibile separatamente:

monitor a mani libero in bianco e nero DoorGuard300: Codice art: 09786 (versione E) 09787 (versione UK).

monitor in bianco e nero DoorGuard100:

Codice art: 09692 (version E) 09693 (version UK).

• Attenzione: solo l'ultimo monitor che viene collegato deve essere impostato su 75 Ohm.
• Gli altri schermi devono essere collegati in modo parallelo. Per il collegamento degli schermi extra lo schermo del

DoorGuard300 è stato provistò di un connettore extra.

• Per una distanza maggiore, si veda la tabella sottostante per il tipo di cavo necessario.

imagine 9
adattatore serretura elettrica

Lunghezza del cavo	Tipodi del cavo necessario
1-25 m	Cavo a 4 anime, dimensioni minime 4x 0,55 mm2
25-50 m	Cavo coassiale, da 75 ohm delle dimensioni di 0,5 mm2+ cavo a 2 anime audio 0,35mm2
50-100 m	Cavo coassiale, da 75 ohm delle dimensioni di 1,0mm2+ cavo a 2 anime audio 0,35mm2
100-300 m	Cavo coassiale, da 75 ohm delle dimensioni di 1,5mm2+ cavo a 2 anime audio 0,5mm2

c. Della staffa angolare per la telecamera Marmitek

Per montare la telecamera DoorGuard300 ad angolo sullo stipite, codice art.: 09746

7. DOMANDE FREQUENTI

Non c'é imagine

Controllare se il cavo d'alimentazione è ben inserito nella presa di corrente.

Controllare se il contrasto è sul valore minimo o massimo e ruotare la rotella laterale per ottener un'immagine migliorie.

Controllare se i connettori sono ben collegati.

Non c'è audio

Controllare se i connettori sono ben collegati.

L'imagine è sfuocata (effetto neve)

Controllare se vi è un'interferenza nelle vicinanzi. Per esempio, un cavo ad alta tensione, apparecchi elettrici eosi via.

Controllare se l'interrotture da 75 ohm è nella posizione corretta (spento per l'uso di un monitor; quando si fa uso di diversi monitor deve essere acceso solo l'interrotture dell'ultimo monitor).

Per quesiti a cui non trovate risposta qui sopra, vi invitiamo a visitare www.marmitek.com.

8. CARATTERISTICHE TECNICHE

Monitor

Risoluzione: 380 linee

Alimentazione: 230V AC DC 15V

Schemo: CRT: 4^ / 10 cm tubo piatto

Suono del campanello: Ding-dong (volume regolabile)

Consumo: Max 10 Watt

Interruptore serratura: Max 24V c.c./1A o 24V c.a./1A.

Dimensioni: 190x236x52mm

Telecamera

Risoluzione: 352x288 pixel

Camera: CMOS bianco & nero

Obiettivo ed angolo: f3.6 - 52,5°

Sensibilità alla luce: 0,1 LUX

Visibilità notturna: 4 LED infrarossi

Audio: Microfono e altoparlante integrati

Materiale: Alloggiamento in metallo resistente ai colpi

Dimensioni: 58,5x134,5x40 mm

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo significo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è responsabilità del proprietario smaltire sia quosti prodotti sa le altre apparecchiature elettriche ed elettroniche mediatinge le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il

riciclaggio aiuteranno a prevenir consequence potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per riceve delle informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiarare che il DoorGuard300 è conforme ai requisiti essenziali ed altre disposizioni relative alla Direttiva :

Direttiva 89/336/CEE del Consiglio del 3 maggio 1989 per il ravicinamento delle legislazioni degli Stati Membrì relative alla compatibilità elettromagnetica

Direttiva 73/23/CEE del Consiglio, del 19 febbraio 1973, concernente il ravicinamento delle legislazioni degli Stati Membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione
