BEDIENUNGSANLEITUNG DOORGUARD 300 MARMITEK

• Um Kurzschluss vorzubeugen,这点s Produktitte (ausgen. der AuBenkamera selbst) ausschlieBlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen (ausgen.des Batteriefachs): Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• SchlieBen Sie der Netzkabel erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. SchlieBen Sie niemals ein Netzkabel an, wenn diese beschädigt sind. In thisem Fall behmen Sie Kontakt mit ihrem Lieferanten auf.

1. EINFUHRUNG

Herzlichen Glückwunsch zum Erwerb der Marmitek DoorGuard300. Mit thisem Video-Türtelefon konnen Sie jederzeit (auch unbemerkt) zunachst einmal schauen und horen, wer an Ihrer Tur steht, bevor Sie sich entschreiben die Tur zu öffnen. Die Kamera ist in der schmalen Türklingel angebracht und gibt eine gute Bildqualität,)sogar im Dunkeln.Die Turkamera kann durch ihre Schmalheit problemlos am Turrahmen montiert werden. Sie brauchen also keine Locher in (zweischalige) Wände an zu bringen.

2. VERPACKUNGsinhalt

a. Set

1. Monitor mit Bildschirm
2. Wandplatte für den Monitor
3. Türklingel mit Kamera und Regenschutzkappe
4. Speisungsadapter
5. 10 Meter 4-adriges Kabel zum Anschlieben der Kamera
6. Verschiedene Befestigungs- und Schraubmaterialien
7. Spezialwerkzeug
8. These Gebrauchsanleitung

b. Zusätzlicher Monitor (einzeln erhältlich)

1. Monitor mit Bildschirm
2. Wandplatte für den Monitor
3. Speisungsadapter
4. 10 Meter 4-adriges Kabel zum Anschlieben der Kamera
5. Verschiedene Befestigungs- und Schraubmaterialien
6. Spezialwerkzeug
7. These Gebrauchsanleitung

1

2

3

4

5

6

7

8

3. INSTALLATION

Beschreibung der Bestandteile

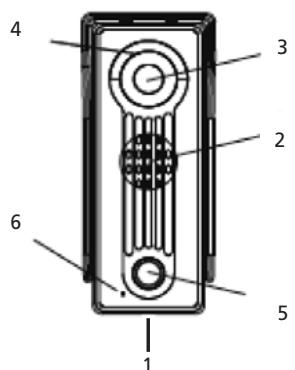

Abbildung 2

Türklingelkamera Vorderseite

1. Schraubloch
2. Lautsprecher
3. Kamera
4. LED für Sight im Dunkeln
5. Klingeltaste
6. Mikrofon

Abbildung 2 Türklingelkamera Vorderseite

Abbildung 3

Türklingelkamera

Rückseite

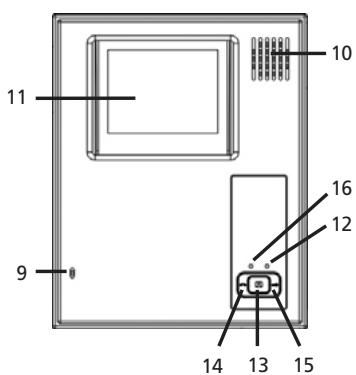

Abbildung 4 Monitor Vorderseite

Abbildung 3 Türklingelkamera Rückseite

1. Nocken zur Befestigung im Regenverdeck
2. 4-adriges Kabel mit Verbindungsstück um Bild und Ton zum Monitor zu versenden.

Abbildung 4 Monitor Vorderseite

1. Mikrofon
2. Lautsprecher
   11.CRT Bildschirm
3. In Betrieb LED
4. Monitortaste
5. Wechselsprechtaste (für die Kommunikation zwischen mehreren Monitoren, wenn zutreffend)
6. Tür-Öffnungstaste
7. Power LED, leuchtet, wenn das System eingeschaltet ist

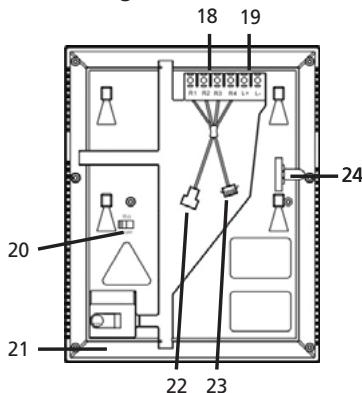

Abbildung 5 Monitor Rückseite

Abbildung 5 Monitor Rückseite

1. Anschlusskontakte für Kamerakabel (R1 bis einschl. R4)
2. Anschusskontakte für optionalen Türoffner (L+, L-)
3. Ein-/Ausschalter 75 Ohm (bei mehreren Monitoren zu verwenden)
4. DC Adapteranschluss
5. Anschlussstück für Kamera
6. Anschlussstück für zusätzlichen Monitor
7. Schlitz zur Blockierung der Wandplatte

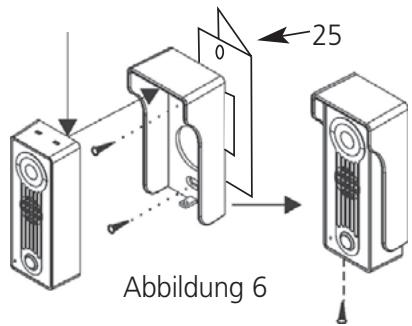

Schritt 1 Turrahmenmontage der Turklingelkamera. (Abbildung 6)

• Bohren Sie in der gewünschten Anbringungshöhe der Turklingelkamera ein 15 mm Loch durch den Turrahmen

• Montieren Sie den Regenschutz mit den mitgelieferten Schauben an den Türrahmen

• Wenn Sie die optionalen Eckhalter (25) angesafft haben, so montieren Sie diese zuerst an den Rahmen und schrauben darauf auf den Regenschutz mit den zum Eckhalter gelieferten Schrauben.

• Schieben Sie nun das Kabel durch das Bohrloch im Regenschutz und durch den Turrahmen und montieren Sie die Kamera, indem Sie die Oberseite der Kamera in die Nocken des Regenschutzes schieben (siehe Abbildung 6).

• Sichern Sie die Kamera im Regenschutz und schrauben Sie diese mit dem mitgelieferten Werkzeug an der Unterseite fest.

Schritt 2 Das Kabel für die Kamera anschließen

• Das mitgelieferte Kabel zum Anschlieben der Kamera hat an Kameraseite ein Schwarzes "male" Anschlussstück und an Monitorseite ein Schwarzes "female" Anschlussstück. Klichen Sie das Schwarze Anschlussstück der Turklingelkamera auf das Schwarze "male" Anschlussstück des mitgelieferten Kabels. Führren Sie das Kabel bis zur Stelle an der der Monitor aufgehängt werden soll. (Achtung: in der Höhe muss sich eine Steckdose befinden).
• Montieren Sie die Wandplatte mit den vier Schrauben an die Wand.

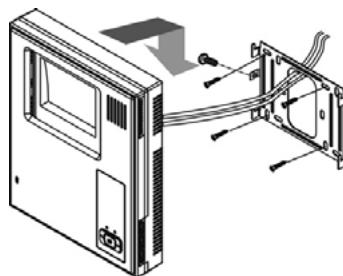

Schritt 3 Den Monitor an die Wand montieren (Abbildung 7).

• Nehmen Sie den Monitor auf und klichen Sie die Verbindungsstücke in die entsprechenden Anschlüsse (siehe Abbildung 5).
• Stecken Sie den Speisungsadaptoranschluss in die Monitorrückseite (Abbildung 5)
• Halten Sie nun den Monitor gegen die Wandplatte und schiben him so (von oben nach unter), dass der Monitor die Wandplatte herunter gleitet und mit einem Klick einrastet.

Machen Sie diesen mit der mitgelieferten Schraube (M3) an der Seite fest (Abbildung 5-7)

• Stecken Sie den Stecker in die Steckdose.
• Sie können den Monitor, nachdem Sie die Sicherungsschraube entfernt haben, jederzeit losen, indem Sie diesen nach oben schiben. Ihr DoorGuard300 ist nun installiert und gebrauchsfertig.

Abbildung 7

4. VERWENDUNG DER DOORGUARD300

So wie ein Besucher an der Turklingelkamera klingelt, empfangen Sie auf dem Monitor im Haus Bild. Sie sehen also direkt wer geklingelt hat und können die Tur öffnen ('oder sich damit entscheiden, kurz außer Haus zu sein'). Um mit dem Besucher zu reden, drücken Sie einfach auf die Monitortaste (13). Wenn Sie einen elektrischen Türoffner montiert haben, so können Sie die Tur mit der Türoeffnertaste (15) öffnen. Haben Sie mehrere Monitore im Haus angeschlossen (maximal 3 Zusatzmonitore), dann können Sie unterinanderCOMMUNIZIEREN. Drücken Sie dazu auf die Wechselsprechtaste (14).

5. OPTIONALE MÖGLICHKEITEN MIT IHRER DOORGUARD300

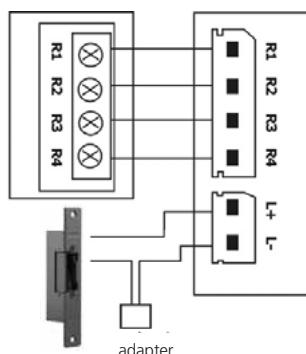

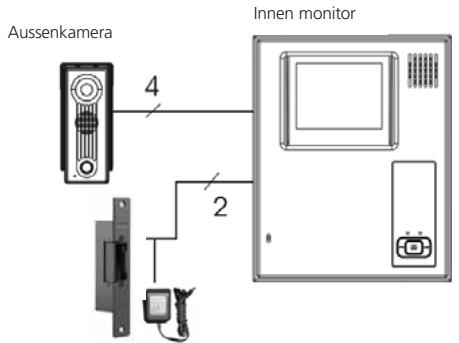

a. Elektrischen Türoffner anschließen

• Zum Öffner der Tür vom Monitor aus. (Abbildung 8)
• Sie benötigen ein elektrisches Türschloss mit eigener Speisung. Der Türoeffnungskontakt des Monitors ist ein potenzialfreier Schliebkontakt.
• Die Höchstbelastung these Kontaktes beträgt: DC24V/1A oder AC24V/1A.
• Schließen Sie den Türoffner an den L+ und L- Kontakt des Monitors an.

Turoffner
adapter
Abbildung 8

Tüffner

Terminalfunktion

Braun (R1): Video

Schwarz (R2): Erde

WeiB (R3): Audio

Rot (R4): VCC

L+：Turöffner

L- : Tüffner

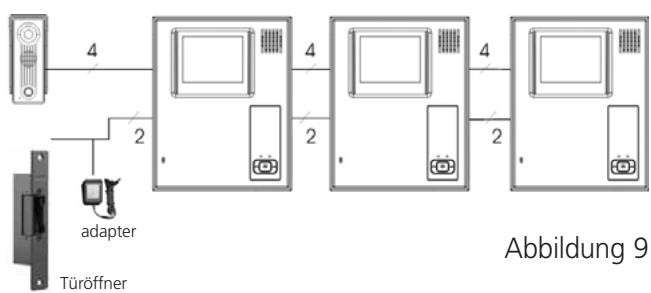

b. Mehrere Monitore anschließen

• In diesen Falle können Sie von mehreren (max. 4) Aufstellungsorten im Haus sehen wer klingelt. Verfügt zudem über ein Wechselsprechsystem. (Abbildung 9). Einzeln erhältlich:

DoorGuard300 Schwarz/WeiB Hands Free Monitor: Art.-Nr.: 09786 (E-Ausfuhrung) 09787 (UK Ausfuhrung).

DoorGuard100 Schwarz/WeiB Monitor:

Art.-Nr.: 09692 (E-Ausführung) 09693 (UK Ausführung).

• Achtung: Nur der zuletzt angeschlossene Monitor muss auf 75 Ohm geschaltet werden.
• Schlieben Sie die übrigen Monitore parallel an.Der DoorGuard300 Monitor ist zum Anschlieben zusätzlicher Monitore mit einem zusätzlichen Anschlussstück ausgestattet.
• Mocht den Sie einen großeren Abstand überbrücken, sehen Sie dann nachstehende Tabelle für die benötigte Kabelart.

Kabellänge	Benötigte Kabelart
1-25m	4-aderiges Kabel von minimal 4x 0,55mm²
25-50m	Koaxkabel, 75 Ohm von minimal 0,5mm² + 2 aderiges audiokabel 0,35mm²
50-100m	Koaxkabel, 75 Ohm von minimal 1.0mm² + 2 aderiges audiokabel 0,35mm²
100-300 m	Koaxkabel, 75 Ohm von minimal 1.5mm² + 2 aderiges audiokabel 0,5mm²

c. Marmitek Kamera-Eckhalter

Für die Eckmontage ihrer DoorGuard300 Kamera an den Turrahmen Art.-Nr.: 09746

7. HÄUFIG GESTELLTE FRAGEN

Ich empfange kein Bild

Überprüfen Sie, ob das Speisungskabel gut an die Steckdose angeschlossen ist.

Überprüfen Sie, ob der Kontrast auf Maximal oder Minimal eingestellt ist und drehen Sie zur Bildeinstellung an dem sich seitlich befindenden Rädchen.

Überprüfen Sie, ob die Verbindungsstücke richtig angeschlossen sind.

Ich empfange keinen Ton

Überprüfen Sie, ob die Verbindungsstücke korrekt angeschlossen sind.

Das Bild ist verschwommen (Schnee)

Überprüfen Sie, ob Interferenz in Ihrer Höhe auftritt. Zum Beispiel durch ein Hochspannungskabel, elektrische Geräte usw. Überprüfen Sie, ob der 75 Ohm Schalter richtig eingestellt ist (Ausgeschaltet bei Verwendung eines einzelnen Monitors. Nur bei Verwendung mehrer Monitore muss der Schalter des letzten Monitors eingeschaltet werden).

Haben Sie noch immer Fragen? Besuchen Sie www.marmitek.com.

8. TECHNISCHE DATEN

Monitor

Auflösung: 380 Rasterzeilen

Speisung: 230V AC DC 15V

Bildschirm: CRT: 4" / 10cm Flat Tube

Klingelzeichen: Ding-Dong (Lautstärke regelbar)

Verbrauch: max. 10 Watt

Türoffnungsschalter: max. DC24V/1A oder AC24V/1A.

Abmessungen: 190x236x52mm

Kamera

Auflösung: 352x288 Pixels

Kamera: CMOS Schwarz&Weiβ

Objektiv und Winkel: f3.6 - 52,5°

Lichtempfindlichkeit: 0,1 LUX

Nachtsicht: 4 Infrarot LED

Ton: Eingebautes Mikrofon und Lautsprecher

Material: Schlagfestes Metallgehäuse

Abmessungen: 58,5x134,5x40mm

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist daraufhin, dass das Produkt von regulären Haushaltmull getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, theses Gerät und andere elektrische und elektronische Geräte über die davon zuständigen und von der Regierung oder örtlichen Behörden dazu

bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclenträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

AVERTISSEMENTS DE SECURITÉ

7. VEEL GESTELDE VRAGEN

Er is geen beeld

8. TECHNISCHE GEGEVENS

Monitor

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes DoorGuard300 den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 89/336/EWG des Rates vom 3. Mai 1989 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträgelichkeit

Richtlinie 73/23/EWG des Rates vom 19. Februar 1973 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
