MODE D'EMPLOI FROG LASER BEGLEC

Débarrassez-vous de l’appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays.

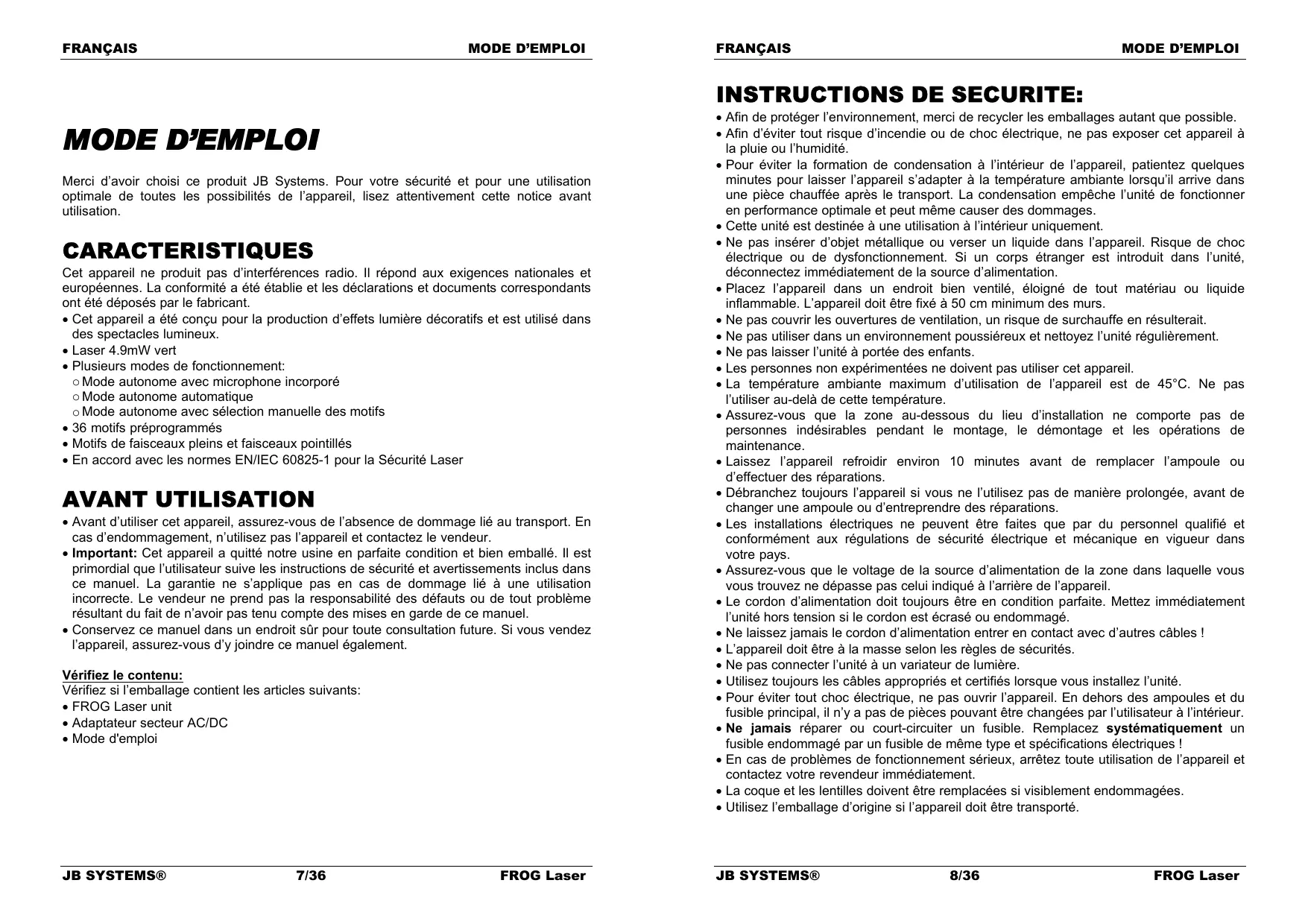

INSTRUCTIONS DE SECURITE: Merci d’avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l’appareil, lisez attentivement cette notice avant utilisation. CARACTERISTIQUES Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d’effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Plusieurs modes de fonctionnement: o Mode autonome avec microphone incorporé o Mode autonome automatique o Mode autonome avec sélection manuelle des motifs
• 36 motifs préprogrammés
• Motifs de faisceaux pleins et faisceaux pointillés
• En accord avec les normes EN/IEC 60825-1 pour la Sécurité Laser AVANT UTILISATION

• Avant d’utiliser cet appareil, assurez-vous de l’absence de dommage lié au transport. En cas d’endommagement, n’utilisez pas l’appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil, assurez-vous d’y joindre ce manuel également. Vérifiez le contenu: Vérifiez si l’emballage contient les articles suivants:
• Adaptateur secteur AC/DC
• Mode d'emploi JB SYSTEMS® 7/36 FROG Laser

• Afin de protéger l’environnement, merci de recycler les emballages autant que possible.
• Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l’humidité.
• Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La condensation empêche l’unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l’intérieur uniquement.
• Ne pas insérer d’objet métallique ou verser un liquide dans l’appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l’unité, déconnectez immédiatement de la source d’alimentation.
• Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil doit être fixé à 50 cm minimum des murs.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l’unité régulièrement.
• Ne pas laisser l’unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiante maximum d’utilisation de l’appareil est de 45°C. Ne pas l’utiliser au-delà de cette température.
• Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Laissez l’appareil refroidir environ 10 minutes avant de remplacer l’ampoule ou d’effectuer des réparations.
• Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée, avant de changer une ampoule ou d’entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays.
• Assurez-vous que le voltage de la source d’alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l’arrière de l’appareil.
• Le cordon d’alimentation doit toujours être en condition parfaite. Mettez immédiatement l’unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles !
• L’appareil doit être à la masse selon les règles de sécurités.
• Ne pas connecter l’unité à un variateur de lumière.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l’unité.
• Pour éviter tout choc électrique, ne pas ouvrir l’appareil. En dehors des ampoules et du fusible principal, il n’y a pas de pièces pouvant être changées par l’utilisateur à l’intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques !
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être remplacées si visiblement endommagées.
• Utilisez l’emballage d’origine si l’appareil doit être transporté. JB SYSTEMS® 8/36 FROG Laser FRANÇAIS

• Pour des raisons de sécurité, il est interdit d’apporter toute modification à l’unité non spécifiquement autorisée par les parties responsables. Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d’effets en présence de personnes souffrant d’épilepsie. INSTRUCTIONS DE SECURITE LASER:

• Selon la réglementation EN 60825-1:1994 + A1:2002 + A2:2002, ce laser fait partie de la classe 3R. Une exposition directe des yeux au faisceau peut être dangereux.

DANGER: RADIATIONS LASER !

Evitez d’exposer les yeux directement au laser! Les radiations Laser peuvent endommager les yeux et/ou la peau. Toutes les mesures de protection doivent être appliqués pour des raisons de sécurité.

• Ce produit est ce qu’on appelle un laser de spectacle, émettant des radiations avec un spectre de longueurs d’ondes situé entre 400 et 700 nm et produit des effets lumière pour les spectacles.
• La construction de ce laser fait que le faisceau bouge tellement vite, qu’il ne peut toucher l’œil qu’un très bref instant. C’est grâce à cela que l’utilisation de ce laser, pour créer un spectacle lumière, peut être considéré comme sûr.
• Ne dirigez jamais le faisceau laser directement sur des personnes ou animaux et ne laissez jamais fonctionner l’appareil sans surveillance.
• Ce laser peut uniquement être utilisé pour des spectacles. L’utilisation de lasers classe 3R est uniquement autorisé s’il est manipulé par des opérateurs qualifiés bien entraînés.
• Dépendant de sa catégorie, l’utilisation d’un laser peut produire des radiations qui endommagent de façon permanente les yeux et/ou la peau. Les lois sur l’utilisation d’un produit laser varie d’un pays à l’autre. L’utilisateur doit toujours s’informer et appliquer les législations et les mesures de sécurité de rigueur de son pays. JB SYSTEMS ne peut en aucun cas être tenu comme responsable des dommages causés par des installations incorrectes et/ou par des opérateurs non qualifiés! FRANÇAIS

1. ENTRÉE 9V DC: cette entrée est

utilisée pour connecter adaptateur AC/DC.

2. ON/OFF: utilisé pour allumer et

éteindre l’appareil. Assurez-vous de lire entièrement et d’avoir compris toutes les mesures de sécurité indiquées dans ce manuel avant d’allumer le laser!

3. SENSIBILITÉ AUDIO: quand le

laser est programmé sur le mode audio vous pouvez adapter la sensitivité du microphone intégré pour obtenir une performance optimale.

4. INTERRUPTEUR « MODE »: utilisé

pour programmer l’appareil sur un des 3 modes disponibles.

5. SÉLECTEUR DE MOTIFS: quand

l’appareil est utilisé en mode manuel de motifs, vous pouvez sélectionner les motifs préprogrammés en appuyant sur ce bouton.

6. MICROPHONE INTERNE: Le microphone incorporé est utilisé pour synchroniser le

show laser sur la musique.

7. ADAPTEUR AC/DC: adaptateur pour convertir l’entrée d’alimentation secteur alternatif

230V aux 9Vdc requise pour le laser FROG.

8. ÉTIQUETTE D’AVERTISSEMENTS: “Attention – Laser classe 3R. Radiation de lasers

si ouvert. Évitez l’exposition aux rayons.”

9. SORTIE LASER: Sur le devant de l’appareil, il y a une grande ouverture d’où le rayon

laser sort, assurez-vous de ne JAMAIS regarder à l’intérieur de l’appareil par cette ouverture pendant qu’il est allumé!

10. SUPPORT DE FIXATION: avec 2 vis sur les deux côtés pour sécuriser l’appareil et un

trou pour fixer un crochet de support.

INSTALLATION EN HAUTEUR

• Important: L’installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l’appareil. L’installation en hauteur exige de l’expérience ! Les limites de charge doivent être respectées, du matériel d’installation certifié doit être utilisé, et l’appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables lors de l’installation, la désinstallation ou la maintenance.
• Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil doit être fixé à 50 cm minimum des murs alentours.
• L’appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé. JB SYSTEMS® 9/36 FROG Laser JB SYSTEMS® 10/36 FROG Laser FRANÇAIS

• Avant l’installation assurez-vous que la zone d’installation supporte un point localisé minimum de 10 fois le poids de l’appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l’appareil lors de l’installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu’aucune partie de l’appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L’appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré !
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L’utilisateur doit s’assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale. PRUDENCE, ENDOMMAGEMENT DES YEUX: Positionnez toujours le laser de tel façon que le public ne peut regarder directement dans le faisceau laser. Assurez vous que le faisceau ne « touchera » pas le public.

COMMENT REGLER ET UTILISER LE LASER

• Des pauses régulières dans l’utilisation sont primordiales pour maximiser la durée de vie de l’appareil, puisqu’il n’est pas conçu pour une utilisation continue.
• Ne pas mettre l’unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampoules.
• Débranchez systématiquement l’appareil s’il n’est pas utilisé pour une période prolongée.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement le rayon laser ! Ne pas utiliser d’effets en présence de personnes souffrant d’épilepsie. Vous pouvez faire fonctionner l’appareil de 3 manières:

1) MODE AUDIO AUTONOME

• Mettez le l’interrupteur « mode » à gauche (audio)
• Mettez de la musique rythmée au niveau sonore désiré.
• Réglez le potentiomètre de la sensibilité de la musique. Le LASER FROG projette des motifs lasers différents en fonction du rythme de la musique.

2) MODE AUTONOME AUTOMATIQUE

• Mettez le l’interrupteur « mode » au milieu (auto)
• Allumez l’appareil. Le LASER FROG projette les motifs lasers différents automatiquement.

3) MODE AUTONOME DE SÉLECTION MANUELLE DE MOTIFS

• Mettez le l’interrupteur « mode » à droite (manuel)
• Le LASER FROG projette un des 36 motifs préprogrammés jusqu’à ce que vous appuyez sur le bouton “sélection motif” pour passer au motif suivant. JB SYSTEMS® 11/36 FROG Laser FRANÇAIS

• Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables lors de la maintenance
• Mettez l’unité hors tension, débranchez le cordon d’alimentation et attendez que l’appareil ait refroidi. Pendant l’inspection, les points suivants doivent être vérifiés :
• Toutes les vis utilisées pour l’installation de l’appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu’une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d’un problème, même bénin.
• Pour protéger l’appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement.
• L’intérieur de l’appareil doit être nettoyé annuellement à l’aide d’un aspirateur ou jet d’air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l’environnement dans lequel l’appareil fonctionne: des environnements humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importante sur les optiques de l’appareil.
• Nettoyez à l’aide d’un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours. Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié ! SPECIFICATIONS Alimentation: Adaptateur AC/DC: Contrôle de son: Puissance du Laser: Laser Classe: Norme de sécurité Laser: Taille: Poids: 9Vdc (>800mA) AC 230V,50Hz Æ 9Vdc (800mA ou plus) Microphone interne CW Laser 4.9mW Vert (λ = 532nm) EN60825-1:1994 + A1:2002 + A2:2002 143 x 160 x 75mm 0,81kg Chacune de ces informations peut être modifiée sans avertissement préalable JB SYSTEMS® 12/36 FROG Laser NEDERLANDS HANDLEIDING NEDERLANDS HANDLEIDING VEILIGHEIDSVOORSCHRIFTEN: Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken. KARAKTERISTIEKEN In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.
