IROCK 7S-7B - Éclairage scénique BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scanner lumineux professionnel pour DJ, discothèques et DJ itinérants
Modèles	IROCK 7S (miroir normal) et IROCK 7B (miroir cylindrique tournant)
Dimensions (L × l × H)	695 × 340 × 250 mm
Poids	15 kg
Alimentation	AC 230V, 50 Hz
Fusible	10A/250V, fast blow (20 mm verre)
Lampe	Lampe à décharge MSD 250/2 (250W)
Canaux DMX	7 canaux : pan, tilt, couleur, gobo, rotation gobo, shutter, dimmer
Couleurs	9 couleurs dichroïques + blanc + effet arc-en-ciel
Gobos	7 gobos fixes + 1 gobo rotatif, facilement interchangeables
Gradation	0–100%, black-out et strobo à grande vitesse
Contrôle	DMX512, mode maître/esclave, contrôleur à distance CA-8 optionnel
Microphone	Intégré pour contrôle par le son
Distance de sécurité	Au moins 1 mètre des surfaces éclairées
Température de fonctionnement	Ambiante max 40°C, surface max 85°C
Refroidissement	Attendre 10 minutes avant toute maintenance
Nettoyage des lentilles	Lentilles externes tous les 30 jours, internes tous les 90 jours
Installation	Fixation avec câble de sécurité obligatoire ; support de fixation et 2 stand adapters fournis
Accessoires inclus	Câble d'alimentation, support de fixation, 2 stand adapters, mode d'emploi
Réglages	Adresse DMX, inversion pan/tilt, gradateur normal/inversé, modes black-out, affichage

FOIRE AUX QUESTIONS - IROCK 7S-7B BEGLEC

Comment régler l’adresse DMX de l’appareil ?

Appuyez sur la touche MENU jusqu’à afficher Redr. Appuyez sur ENTER, l’écran clignote. Utilisez les touches DOWN et UP pour choisir l’adresse souhaitée (1–511). Confirmez avec ENTER. L’appareil retourne automatiquement au menu principal après 8 secondes.

Comment remplacer l’ampoule ?

Débranchez l’appareil et attendez 10 minutes qu’il refroidisse. Dévissez les 2 vis du compartiment arrière de la lampe. Retirez délicatement la douille, changez l’ampoule usagée par une neuve MSD 250/2 sans la toucher à mains nues. Nettoyez-la avec un chiffon et de l’alcool modifié si nécessaire. Réinsérez la douille, refermez avec les vis, puis réglez le foyer avec les 3 vis lamp adjust.

Comment changer les gobos rotatifs ?

Éteignez et débranchez l’appareil. Ouvrez le couvercle en plastique (4 vis). Repérez la roue à gobos, retirez l’anneau de fixation du gobo avec un outil adapté. Remplacez le gobo, puis comprimez l’anneau et insérez-le devant le nouveau gobo. Refermez le couvercle. Attention : ne desserrez jamais les vis des gobos rotatifs, cela endommagerait le roulement à billes.

Comment utiliser le mode maître/esclave ?

Connectez tous les appareils en chaîne DMX. Sur le maître, rien ne doit être branché sur l’entrée DMX ; la LED Master est allumée, la LED Sound clignote au rythme de la musique. Sur les esclaves, réglez le mode Slave (LED Slave allumée). Dans le menu SLnd, choisissez Normal (synchronisé) ou 2 Light Show (inversé). Le maître exécute les programmes intégrés.

Quelle est la distance de sécurité à respecter ?

La distance minimale entre le projecteur et la surface éclairée doit être d’au moins 1 mètre. L’appareil doit être fixé à 50 cm minimum des murs et placé dans un endroit bien ventilé, loin de tout matériau inflammable.

Comment nettoyer les lentilles et les optiques ?

Utilisez un chiffon doux et un produit de nettoyage pour verres normaux. Nettoyez les optiques externes au moins tous les 30 jours et les optiques internes tous les 90 jours. Séchez soigneusement. Le nettoyage interne doit être effectué par du personnel qualifié.

Que faire en cas de condensation à l’intérieur de l’appareil ?

Si l’appareil a été transporté d’un endroit froid à une pièce chauffée, patientez quelques minutes pour lui permettre de s’adapter à la température ambiante. La condensation peut provoquer des dysfonctionnements ou des dommages. Ne l’utilisez pas tant que la condensation n’a pas disparu.

Comment inverser le mouvement pan ou tilt ?

Dans le menu, sélectionnez Pnd (pan) ou Irob (tilt pour le 7S, rotation du barillet pour le 7B). Appuyez sur ENTER, puis choisissez no (normal) ou in (inversé) avec les touches DOWN/UP. Confirmez avec ENTER. L’inversion s’applique immédiatement.

Comment utiliser le contrôleur à distance CA-8 ?

Connectez le contrôleur CA-8 à l’entrée jack 1/4 de l’appareil maître. Il permet de : Stand by (éteint), Fonction (strobe, gobo/couleur synchro, etc.), Sélection du mode moving show (4 shows), Sélection couleur/gobo (pression longue pour gobo, courte pour couleur), Réglage mouvement X/Y (pan/tilt), et Mode (Son 1, Son 2, Lent/Son 3, Position/Latch).

Comment réinitialiser l’appareil (reset) ?

Dans le menu, appuyez sur MENU jusqu’à afficher Rset. Appuyez sur ENTER pour renvoyer tous les canaux à leur position d’origine. L’appareil effectue un auto-test et retourne au menu principal. Un reset peut aussi être déclenché par commande DMX si votre contrôleur le permet.

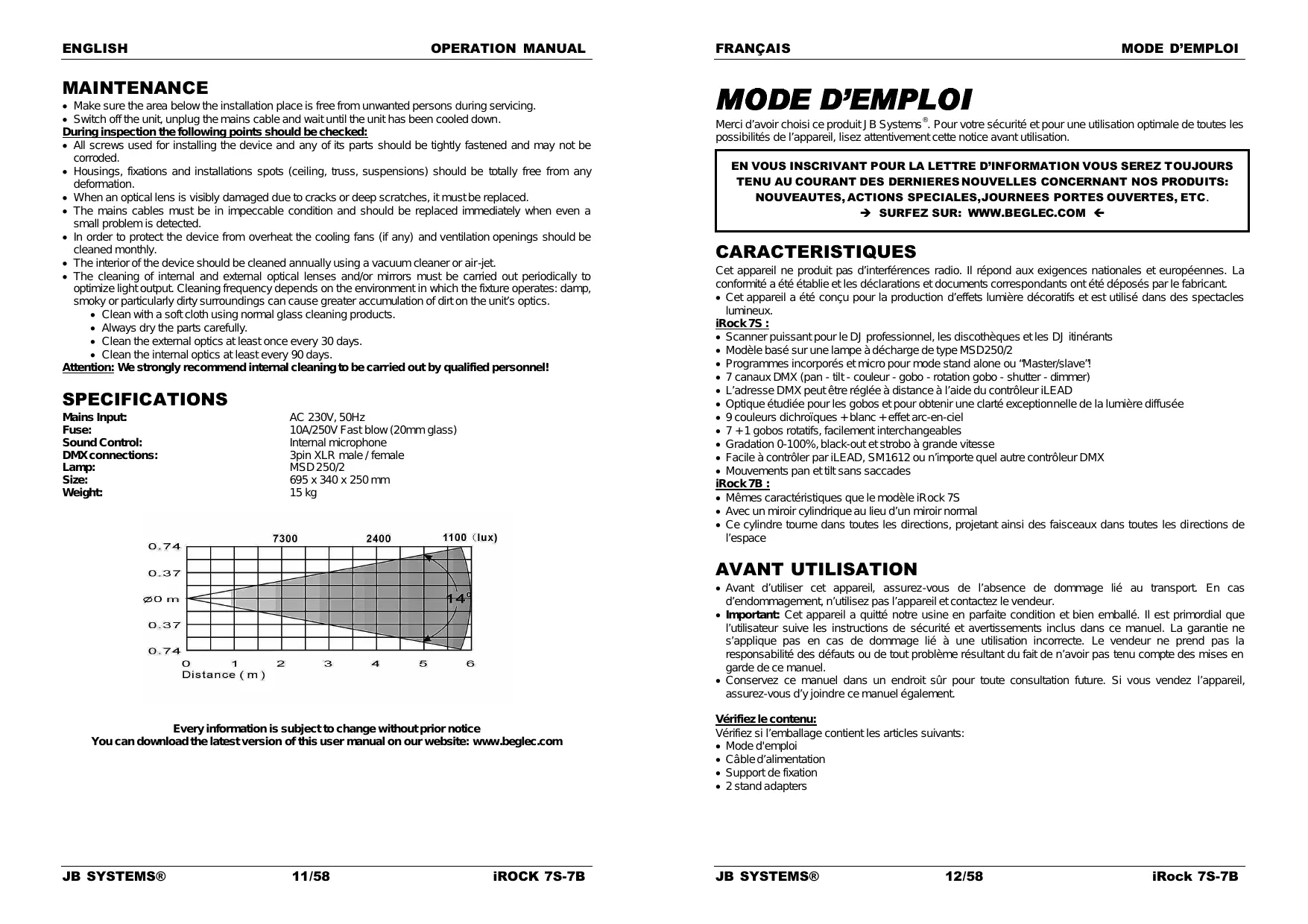

MODE D'EMPLOI IROCK 7S-7B BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentionnément cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. → SURFEZ SUR: WWW. BEGLEC. COM ←

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été créé pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.

IROCK7S:

• Scanner puissant pour le DJ professionnel, les discothèques et les DJ itinérants
• Modèle basé sur une lampe à décharge de type MSD250/2
• Programmes incorporés et micro pour mode stand alone ou "Master/slave!"
• 7 canaux DMX (pan - tilt - couleur - gobo - rotation gobo - shutter - dimmer) L'adresse DMX peut être réglée à distance à l'aide du contrôleur iLEAD
• Optique étudiée pour les gobos et pour obtenir une clarté exceptionnelle de la lumière diffusée
• 9 couleurs dichroïques + blanc + effet arc-en-ciel
• 7 + 1 gobos rotatifs, facilement interchangeables
• Gradation 0-100%, black-out et strobo à grande vitesse
• Facile à contrôler par iLEAD, SM1612 ou n'importe quel autre contrôleur DMX
• Mouvements pan et tilt sans saccades

IROCK7B:

• Mêmes caractéristiques que le modèle iRock 7S
• Avec un miroir cylindrique au lieu d'un miroir normal
• Ce cylindre tourne dans toutes les directions, projetant ainsi des faisceaux dans toutes les directions de l'espace.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi Câble d'alimentation - Support de fixation - 2 stand adapters

Instructions de sécurité:

SOK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur

Ce symbole signifie: Lire le mode d'emploi.

Ce symbole détermine: la distance minimum des objets allumés. La distance minimum entre le projecteur et la surface à éclairer doit être de plus d'1 mètre.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Un nouvel effet lumiere peut provoquer de la fumee et/ou une odeur non souhaitée, disparaisant après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, tels que des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de replacer l'ampoule ou d'effectuer des réparations.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrabouillé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de lumière.
• Utilisez toujours les câbles appropriés et certifiés lorsqu'il n'est pas installé l'unité.
• Pour éviter tout choc électr èces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être replacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Mise en PLACE / remplacement des ampoules

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil soit refroidi.

Débranchez systématiquement l'unité avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.). Lors du remplacement, n'utilisez que des pièces d'origine.

• Mettez l'unité hors tension et débranchez le câble d'alimentation.
• Attendez environ 10 minutes jusqu'à ce que l'unité ait refroidi.
• Dévissez les 2 vis qui ferment le compartiment de la lampe à l'arrière de l'appareil (N° 1 sur la figure). À l'intérieur, la douille est maintenant accessible. Retirez-la délicatement de son compartiment.
• Sortez l'ampoule usagée. Maintenez la douille pendant l'opération.
• Maintenez également la douille lorsque vous mettez la nouvelle ampoule en place.

Attention! Reportez-vous à l'étiquette à l'arrêt de l'appareil ou aux spécifications techniques de ce manuel pour savoir quelle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevée! De telles ampoules produisent des températures supérieures à celles pour lesquelles l'appareil a été conçu. Si l'appareil utilise un transformateur, il brûlera en raison de la surcharge induite.

• Ne pas toucher l'ampoule à mains nues! Cela réduirait énormément le cycle de vie de la lampe. Si vous l'avez touchée, nettoyez-la avec un linge et un peu d'alcool modifié. Essuyez l'ampoule avant de l'installer.
• Insérez la nouvelle ampoule à l'intérieur de l'unité. Assurez-vous que les fils ne touchent pas l'ampoule.
• Refermez le compartiment à ampoules à l'aide des vis.
• Mettez l'appareil sous tension et dirigez le faisceau lumineux vers une surface blanche. Utilisez les trois vis de réglage identifiées par les mots 'lamp ajust'. Faites tourner doucement ces trois vis jusqu'à ce que vous ayez obtenu une luminosité maximale. Voilà!

Changer les GOBOS rotatifs

ATTENTION: N'installez les gobos que si l'appareil est éteint! Ne desserrez jamais les vis des gobos rotatifs car vous ouvririez ainsi le roulement à billes.

Réparer cela est très difficile!

• Coupez l'alimentation et débranchez l'appareil.
• Ouvrez le couvercle en plastique (4 vis)
• Repérez la roue à gobos et retirez l'anneau de fixation du gobo que vous pouvez replacer à l'aide d'un outil approprié.
• Retirez le gobo et insérez le nouveau gobo.
• Comprimez l'anneau de fixation et insérez-le devant le gobo. Prêt!

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré !
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Comment regler l'appareil

PANNEAU DE CONTROL:

1. ECRAN affiche les différents menus et les fonctions selectionnées.
2. LEDs

DMX	Allumé	Présence d'un signal DMX
MASTER	Allumé	Mode maître
SLAVE	Allumé	Mode esclave
SOUND	Clignote	Activation musicale

1. TOUCHES

MENU	Pour sélectionner les fonctions de programmation
DOWN	Pour reculer dans les fonctions sélectionnées
UP	Pour avancer dans les fonctions sélectionnées
ENTER	Pour confirmier la fonction sélectionnée

1. ENTREE POUR LE CONTROLEUR A DISTANCE: connectez le contrôleur à distance optionnel (CA-8) via l'entrée jack 1/4 afin de contrôler l'appareil au niveau du stand by, de la fonction et du mode.
2. SENSITIVITY: vous pouvez régler la sensibilité du micro si vous utilisez cet appareil de façon autonome ou en mode maître/esclave.
3. MICRO: est utilisé pour commander les programmes internes au rythme de la musique.
4. DMX IN/OUT: est utilisé pour les configurations en DMX512. Utilisez des cables symétriques XLR M/F à 3 broches de bonne qualité pour relier les appareils entre eux.

• Pour sélectionner une des fonctions prè-set, appuyez sur la touche MENU jusqu'à ce que la fonction que vous désirez apparaisse à l'écran.
• Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera. Utilisez les touches DOWN et UP pour changer de mode.
• Dès que vous avez sélectionné le mode requis, appuyez sur la touche ENTER pour confirmer. Après 8 secondes l'écran retournera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour retourner aux fonctions sans effectuer de changements, appuyez sur la touche MENU. Les fonctions principales sont affichées à droite.

Réglage de l'adresse DMX512

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

Appuyez sur la touche MENU jusqu'à ce que Redr soit affiché à l'écran. - Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour changer l'adresse DMX512. - Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Est utilisé pour que l'appareil esclave fonctionne de façon opposée au maître ou pour fonctionner de façon complètement synchronisée.

• Appuyez sur la touche MENU jusqu'à ce que SLnd est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner (normal) ou (2 light show).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode black-out

Black-out mode: quand aucun signal DMX est détecté, l'appareil se met en black-out et attend un signal DMX.

Mode « pas de black-out » : quand aucun signal DMX est détecté, l'appareil se met automatiquement à fonctionner de façon autonome.

• Appuyez sur la touche MENU jusqu'à ce que BLID est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner 9 BA (yes black-out) ou n BA (no black-out).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer cette choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Normal: on peut uniquement sélectionner des couleurs pleines.

Split colors: vous pourriez sélectionner des couleurs pleines et 2 couleurs qui se trouvent l'une à côté de l'autre sur la roue à gobos.

• Appuyez sur la touche MENU jusqu'à ce que [LND] soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner no (normal) ou 5c (split color).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer cette choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion pan

Normal: le mouvement pan n'est pas inversé.

Pan inversion: le mouvement pan est inversé

• Appuyez sur la touche MENU jusqu'à ce que l'écran soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (normal) ou (pan inversion).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion tilt ( irock 7S ) ou l'rob barrel rotation inversion (irock 7B)

Normal: le mouvement tilt n'est pas inversé.

le mouvement barrel n'est pas inversé.

inversion: le mouvement tilt est inversé

le mouvement barrel est inversé.

• Appuyez sur la touche MENU jusqu'à ce que l'elb (Irob) est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner (normal) ou (inversion du mouvement tilt/barrel).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Gradateur en mode standard : curseur fermé (valeur DMX 000) → puissance lumineuse maximale;

curseur ouvert (valeur DMX 255) → blackout;

Gradateur en mode inversé : curseur fermé (valeur DMX 000) → blackout;

curseur ouvert (valeur DMX 255) → puissance lumineuse maximale.

Appuyez sur le bouton MENU jusqu'à ce que les lettres DIN s'affichent sur l'écran. - Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter. - Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : (normal) ou (inversion du gradateur). - Une fois que le mode est sélectionné, appuyez sur le bouton ENTER pour l'enregistrer (ou vous returnnerez vers les fonctions principales si aucune activités n'est détectée par l'appareil pendant 8 secondes).

Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

Display on: l'écran est toujours allumé.

Display off: l'écran est éteint quand il n'est pas utilisé.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche [Ed]. - Appuyez sur la touche ENTER, l'écran commence à clignoter. - Utilisez les touches DOWN et UP pour sélectionner (écran toujours allumé) ou OFF (écran éteint si pas utilisé). - Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix. L'affichage LED s'arrête de fonctionner après environ 40 secondes.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Display normal: possibilité de dire ce qui est affiché à l'écran quand l'appareil est posé par terre.

Display inversion: possibilité de dire ce qui est affiché à l'écran quand l'appareil est suspendu.

• Appuyez sur la touche MENU jusqu'à ce que l'SP clignote sur l'écran. (affichage normal)
• Utilisez la touche ENTER pour changer l'affichage [SP] (affichage inversé), l'option sera automatiquement enregistrée après 8 secondes. Ou appuyez à nouveau sur la touche ENTER pour retourner à l'affichage normal [DSP]
• Pour retourner vers les fonctions, appuyez sur la touche MENU.

Est utilisé pour vous aider à régler le focus des faisceaux et des gobos.

• Appuyez sur la touche MENU jusqu'à ce que FOCUS clignote à l'écran.
• Appuyez sur le bouton ENTER et l'appareil se mettra en position centrale. Vous pouvez ajuster le focus à l'aide des touches UP/DOWN de l'appareil (l'écran affiche la valeur du focus).
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Est utilisé pour activer le programme interne "self-test" qui passera en revue toutes les possibilités de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que le clignotant apparaisse à l'écran.
• Appuyez sur la touche ENTER pour démarrer le programme intégré « self-test »
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Vous communique le nombre d'heures de service de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que FhrS clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Reset

Pour effectuer une mise à zéro de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que l'écran.
• Appuyez sur ENTER pour renvoyer tous les canaux à leur position d'origine.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Veuillez également consulter le chapitre concernant la configuration des canaux DMX pour découvrir comment effectuer une mise à zéro (reset) par commande DMX.

Comment brancher les appareils en DMX

Le protocole DMX est un signal à haute vitesse qui sert à contrôler les projecteurs dits « intelligents ». Vous devez relier le contrôleur DMX et tous les appareils « en chaine » à l'aide d'un câble symétrique XLR M/F de très bonne qualité. Pour éviter un comportement étrange des appareils, suite aux interférences, vous devez utiliser un « terminal » de 90Ω à 120Ω à la fin de la chaine. N'utilisez jamais des câbles répartiteurs-Y, cela ne fonctionnera tout simplement pas!

Chaque appareil dans la chaine doit avoir sa propre adresse de départ afin de savoir quelles commandes, venant du contrôleur, il doit décoder.

COMMENT REGLER L'ADRESSE DE DEMARRAGE EXACTE:

Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement il est impossible de vous expliquer dans ce mode d'emploi quelle adresse de départ vous devez introduire car cela dépend entièrement du contrôleur que vous utiliserez... veuillez donc vous référer au mode d'emploi de tout contrôleur DMX pour savoir quelle adresse vous devez utiliser.

Chaque fois que vous allumerez l'appareil, l'écran affichera Ir7b/Ir7s et tous les moteurs retourneront à leur position 'initiale' ce qui fait que vous entendrez des bruits pendant environ 20 secondes. Après cela, l'appareil sera prêt à recevoir des signaux DMX ou à parcourir ses programmes.

Vous pouvez utiliser l'appareil selon 3 façons:

En utilisant les programmes intégrés maître/esclave En utilisant le petit contrôleur En utilisant un contrôleur DMX universel

• EN UTILISANT LES PROGRAMMES INTÉGRÉS MAITRE/ESCLAVE:

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les appareils selon le principe maître/esclave, le premier appareil contrôle tous les autres appareils en effectuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entrée DMX et son Led « master » sera constamment allumé, le Led « sound » clignotera au rythme de la musique.

• Les appareils Esclaves possèdent 2 options : les autres appareils sont réglés en mode esclave (le Led « slave » est constamment allumé). Afin de créer un magnifique show vous pouvez introduire des mouvements contrastés (pan/tilt de l'appareil esclave est inversé) → dans le menu des appareils esclaves vous pouvez aller à l'option 5LND et sélectionner :

Normal slave: l'appareil esclave fonctionne de façon synchronisée par rapport à l'appareil maître. → 2 light show: l'appareil esclave fonctionne à l'opposé de l'appareil maître.

• EN UTILISANT LE CONTRÔLEUR CA-8 :

Si vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôleur CA-8. Connectez ce petit contrôleur à l'entrée jack 1/4 de l'appareil maître. Ceci vous permettra de contrôler les fonctions suivantes:

Stand by	L'appareil est totalement éteint.
Fonction	Strobe1.Gobo / Color sync.strobe2.Sync. strobe3.Two-light strobe	Sélection du mode moving show X/Y(Show 1 - Show 4)	SélectionColor/Gobo1. Pressionlongue pour changement de gobo.2. Pression courte pour changement de couleur.	Réglagedu mouvementX/Y.1. Position pan.2. Position tilt.D'abord réglerl'appareilMaster, ensuite régler les apparheils Slave.
Mode	Son 1(la LED est éteinte)	Son 2(la LED clignotenormalement)	Lent/son 3(la LED estallumée)	Position/Latch(la LED clignotrapidement)

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance
• Mettez l'unité hors tension, débranche le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :
• èces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de présence d'un problème, même bénin.
• Pour protégger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement.

L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis s humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: AC 230V, 50Hz

Fusible: 10A/250V Fast blow (20mm verre)

Contrôle du son: Microphone interne

Connexions DMX: connecteur XLR mâle / femelle à 3 broches

Ampoule: MSD 250/2

Taille: 695 × 340 × 250 mm

Poids: 15 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
