Produkttyp	Professioneller Lichtscanner für DJs, Diskotheken und mobile DJs
Modelle	IROCK 7S (normaler Spiegel) und IROCK 7B (rotierender zylindrischer Spiegel)
Abmessungen (B × T × H)	695 × 340 × 250 mm
Gewicht	15 kg
Stromversorgung	AC 230V, 50 Hz
Sicherung	10A/250V, flink (20 mm Glas)
Lampe	Gasentladungslampe MSD 250/2 (250W)
DMX-Kanäle	7 Kanäle: Pan, Tilt, Farbe, Gobo, Gobo-Rotation, Shutter, Dimmer
Farben	9 dichroitische Farben + Weiß + Regenbogeneffekt
Gobos	7 feste Gobos + 1 rotierendes Gobo, leicht austauschbar
Dimmer	0–100 %, Blackout und Hochgeschwindigkeits-Strobe
Steuerung	DMX512, Master/Slave-Modus, optionaler Fernbedienungscontroller CA-8
Mikrofon	Integriert für Soundsteuerung
Sicherheitsabstand	Mindestens 1 Meter zu beleuchteten Oberflächen
Betriebstemperatur	Umgebung max. 40°C, Oberfläche max. 85°C
Kühlung	Vor Wartung 10 Minuten abkühlen lassen
Reinigung der Linsen	Äußere Linsen alle 30 Tage, innere alle 90 Tage
Installation	Befestigung mit Sicherungsseil obligatorisch; Montagebügel und 2 Standadapter im Lieferumfang
Mitgeliefertes Zubehör	Netzkabel, Montagebügel, 2 Standadapter, Bedienungsanleitung
Einstellungen	DMX-Adresse, Pan/Tilt-Umkehrung, Dimmer normal/invertiert, Blackout-Modi, Display

Häufig gestellte Fragen - IROCK 7S-7B BEGLEC

Wie stelle ich die DMX-Adresse des Geräts ein?

Drücken Sie die Taste MENU, bis Redr angezeigt wird. Drücken Sie ENTER, das Display blinkt. Verwenden Sie die Tasten DOWN und UP, um die gewünschte Adresse (1–511) auszuwählen. Bestätigen Sie mit ENTER. Das Gerät kehrt nach 8 Sekunden automatisch zum Hauptmenü zurück.

Wie tausche ich die Lampe aus?

Trennen Sie das Gerät vom Stromnetz und warten Sie 10 Minuten, bis es abgekühlt ist. Lösen Sie die 2 Schrauben der hinteren Lampenabdeckung. Entfernen Sie vorsichtig die Fassung und ersetzen Sie die alte Lampe durch eine neue MSD 250/2, ohne sie mit bloßen Händen zu berühren. Reinigen Sie sie gegebenenfalls mit einem Tuch und Spiritus. Setzen Sie die Fassung wieder ein, schließen Sie die Abdeckung und stellen Sie den Fokus mit den 3 Schrauben lamp adjust ein.

Wie wechsle ich die rotierenden Gobos?

Schalten Sie das Gerät aus und trennen Sie es vom Netz. Öffnen Sie die Plastikabdeckung (4 Schrauben). Finden Sie das Goborad, entfernen Sie den Fixierring des Gobos mit einem geeigneten Werkzeug. Ersetzen Sie das Gobo, drücken Sie den Ring zusammen und setzen Sie ihn vor das neue Gobo ein. Schließen Sie die Abdeckung. Achtung: Lösen Sie niemals die Schrauben der rotierenden Gobos, da dies das Kugellager beschädigen würde.

Wie verwende ich den Master/Slave-Modus?

Verbinden Sie alle Geräte in einer DMX-Kette. Am Master darf nichts am DMX-Eingang angeschlossen sein; die Master-LED leuchtet, die Sound-LED blinkt im Takt der Musik. Stellen Sie an den Slaves den Modus Slave ein (Slave-LED leuchtet). Wählen Sie im Menü SLnd die Option Normal (synchronisiert) oder 2 Light Show (invertiert). Der Master führt die integrierten Programme aus.

Welcher Sicherheitsabstand ist einzuhalten?

Der Mindestabstand zwischen dem Projektor und der beleuchteten Fläche muss mindestens 1 Meter betragen. Das Gerät muss mindestens 50 cm von Wänden entfernt und an einem gut belüfteten Ort, fern von brennbaren Materialien, aufgestellt werden.

Wie reinige ich die Linsen und Optiken?

Verwenden Sie ein weiches Tuch und ein handelsübliches Glasreinigungsmittel. Reinigen Sie die äußeren Optiken mindestens alle 30 Tage und die inneren Optiken alle 90 Tage. Trocknen Sie sie gründlich. Die innere Reinigung sollte von qualifiziertem Personal durchgeführt werden.

Was tun bei Kondensation im Geräteinneren?

Wenn das Gerät von einem kalten Ort in einen beheizten Raum transportiert wurde, warten Sie einige Minuten, damit es sich an die Raumtemperatur anpassen kann. Kondensation kann Fehlfunktionen oder Schäden verursachen. Verwenden Sie das Gerät erst, wenn die Kondensation verschwunden ist.

Wie kehre ich die Pan- oder Tilt-Bewegung um?

Wählen Sie im Menü Pnd (Pan) oder Irob (Tilt beim 7S, Zylinderrotation beim 7B). Drücken Sie ENTER, wählen Sie dann mit den Tasten DOWN/UP die Option no (normal) oder in (invertiert). Bestätigen Sie mit ENTER. Die Umkehrung wird sofort wirksam.

Wie verwende ich die Fernbedienung CA-8?

Schließen Sie die Fernbedienung CA-8 an die 1/4-Klinkenbuchse des Master-Geräts an. Sie ermöglicht: Stand by (aus), Funktion (Strobe, Gobo/Farbsynchronisation usw.), Auswahl des Moving-Show-Modus (4 Shows), Farb-/Goboauswahl (lang drücken für Gobo, kurz für Farbe), Bewegungseinstellung X/Y (Pan/Tilt) und Modus (Sound 1, Sound 2, Langsam/Sound 3, Position/Latch).

Wie setze ich das Gerät zurück (Reset)?

Drücken Sie im Menü MENU, bis Rset angezeigt wird. Drücken Sie ENTER, um alle Kanäle in ihre Ausgangsposition zurückzusetzen. Das Gerät führt einen Selbsttest durch und kehrt zum Hauptmenü zurück. Ein Reset kann auch über DMX-Befehl ausgelöst werden, wenn Ihr Controller dies unterstützt.

BEDIENUNGSANLEITUNG IROCK 7S-7B BEGLEC

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

INSTELLEN VAN HET TOESTEL

Bedieningspaneel:

Normal: u kurz allen volle kleuren selecteren.

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 230 V, 50 Hz

Zekering: 10A/250V Fast blow (20 mm)

Geluidscontrole: Inwendige microfoon

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfült die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.

iRock7S:

• Hochwertiger Design Scanner mit MSD250/2 Entladungslampe
• Geeignet für Mobile Diskotheken, Vermietungsgesellschaften & Diskotheken
• Master/Slave Modus mit eingebauten Programmen + Mikrofon
• 7 DMX Kanäle (PAN - TILT - Farbe - Gobo - Gobo Rotation - Shutter - Dimmer)
  Die DMX Start Adresse kann über den iLEAD Controller eingestellt werden
• Hochwertige optische Linsen
• 7 rotierende Gobos (auch Glasgobos)
  9 dicroitious Farben + weiB
• 0-100% Dimmer, Blackout und variabler Hochgeschwindigkeits-Strobeeffekt
• Uber "Scanmaster SM1216", iLEAD Controller oder jeder anderen DMX Controller liegt zu bedieten
  Weiche Pan- und Tilt-Bewegung

iRock 7B:

Gleiche Ausstattung und Design wie iRock 7S
- Mit rotierender und schwenkender Spiegelwalze anstelle des herkömmlichen Spiegel
- Über die zahlreichen Spiegelsegmente auf der Walze werden eine Vielzahl von farbigen Strahlen in den Raum projiziert

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Soller das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
-Netzkabel
- Deckenhalterung
- 2 Stativadapter

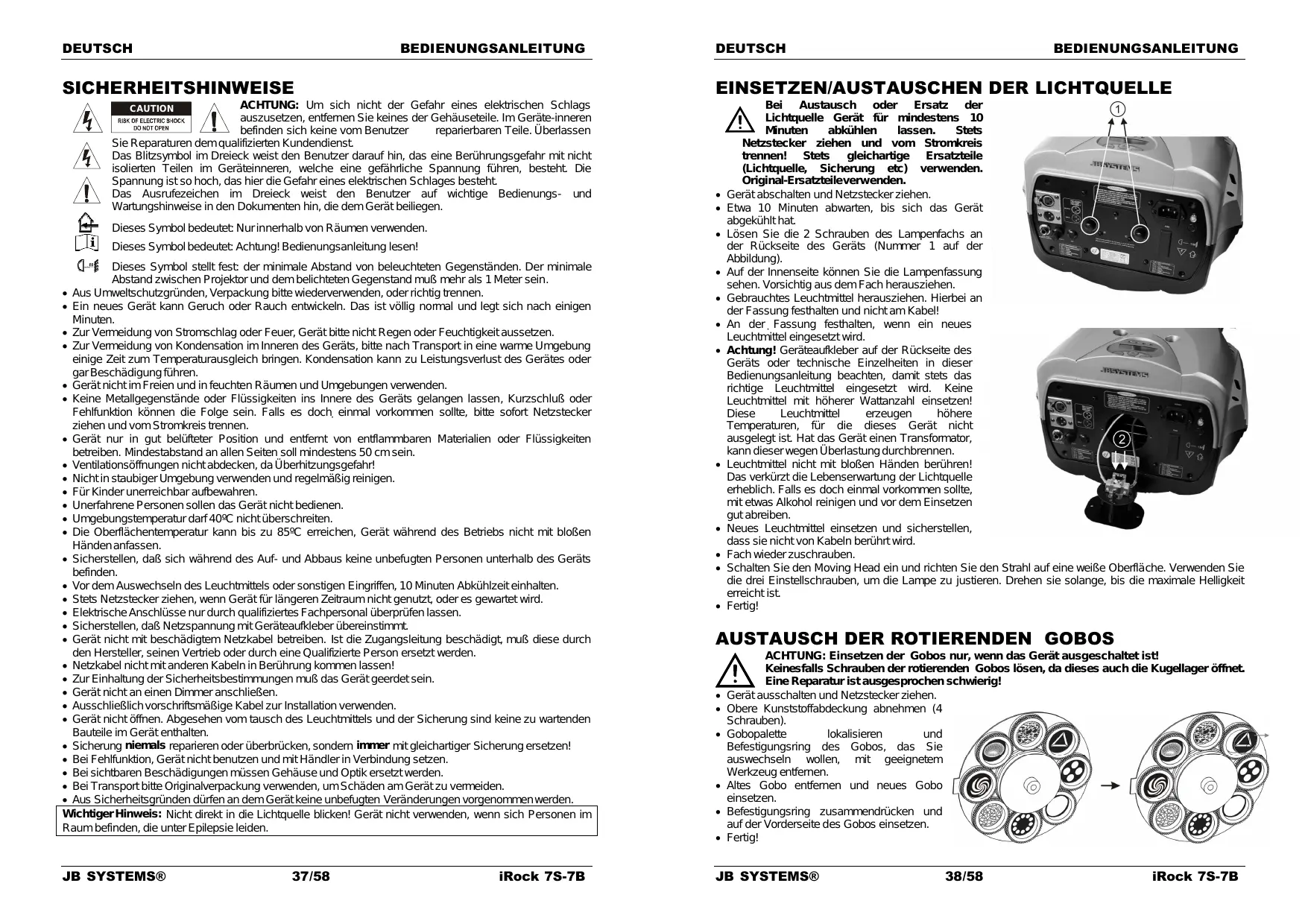

SICHERHEITSHINWEISE

CAUTION

K OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehäussteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Das Blitzsymbol im Drieieck weist den Benutzer daraufhin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muß mehr als 1 Meter sein.

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neuen Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung.
  eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE

Bei Austausch oder Ersatz der Lichtquelle Gerät für mindestens 10 Minuten abkühlen halten. Stets Abstecker ziehen und vom Stromkreis anen! Stets gleichartige Ersatzteile (hichtquele, Sicherung etc) verwenden. Original-Ersatzteile verwenden.

• Gerät abschalten und Netzsteckerziehen.
• Etna 10 Minuten abwarten, bis sich das Gerät abgekühlt hat.
• Lösien Sie die 2 Schrauben des Lampenfachs an der Rückseite des Geräts (Nummer 1 auf der Abbildung).
• Auf der Innenseite konnen Sie die Lampenfassung führen. Vorsichtig aus dem Fach herausziehen.
• Gebrauchtes Leuchtmittel Herausziehen. Hierbei an der Fassung festhalten und nicht am Kabel!
  An der. Fassung festhalten, wenn ein neues Leuchtmittel eingesetzt wird.
• Achtung! Geräteaufkreber auf der Rückseite des Gerats oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit higherer Wattanzahl einsetzen!
  These Leuchtmittel erzeugen höhere Temperatures, für die这点 Gerät nicht ausgelegt ist. Hat das Gerät einen Transformer, kann dieser wegen Überlastung durchbrennen.
  Leuchtmittel nicht mit bloßen Händen berühren! Das verkurzt die Lebenserwartung der Lichtquelle erheblich. Falls es noch einmal vorkommen sollt, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben.
• Neues Leuchtmittel einsetzen und sicherstellen, dass sie nicht von Kabeln berührt wird.
• Fach wieder zuschrauben.
• Schalten Sie den Moving Head ein und richten Sie den Strahl auf eine weitere Oberfläche. Verwenden Sie die drei Einstellschrauben, um die Lampe zu justieren. Drehen sie solange, bis die maximale Helligkeit erreicht ist.
  Fertig!

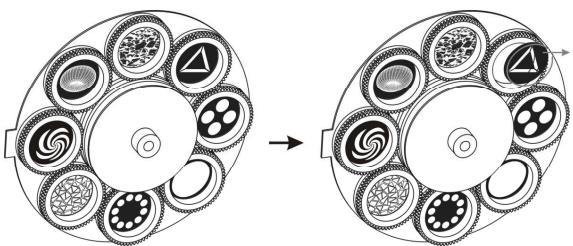

AUSTAUSCH DER ROTIERENDEN GOBOS

ACHTUNG: Einsetzen der Gobos nur, wenn das Gerät ausgeschaltet ist!
Keinesfalls Schrauben der rotierenden Gobos lösen, da diese auch die Kugellager öffnet.
Eine Reparatur ist ausgesprochen schwierig!

• Gerätausschalten und Netzsteckerziehen.
• Obere Kunststoffabdeckung abnehmer (4 Schrauben).
• Gobopalette lokalisieren und Befestigungsring des Hobos, das Sie auswechseln wollen, mit geeignetem Werkzeug entfern.
• Altes Gobo entfern und neues Gobo einseten.
• Befestigungszusammendrücken und auf der Vorderseite des Gobos eingenet.
  Fertig!

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollen auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

EINSTELLEN DES GERÄTS

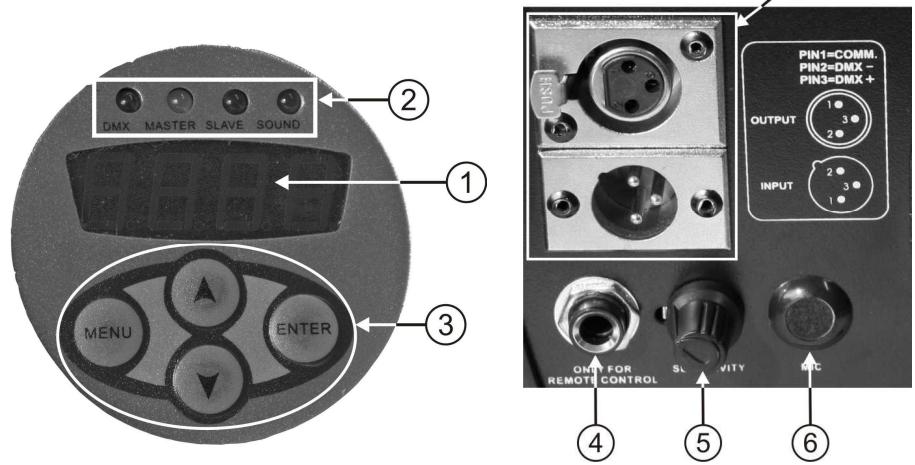

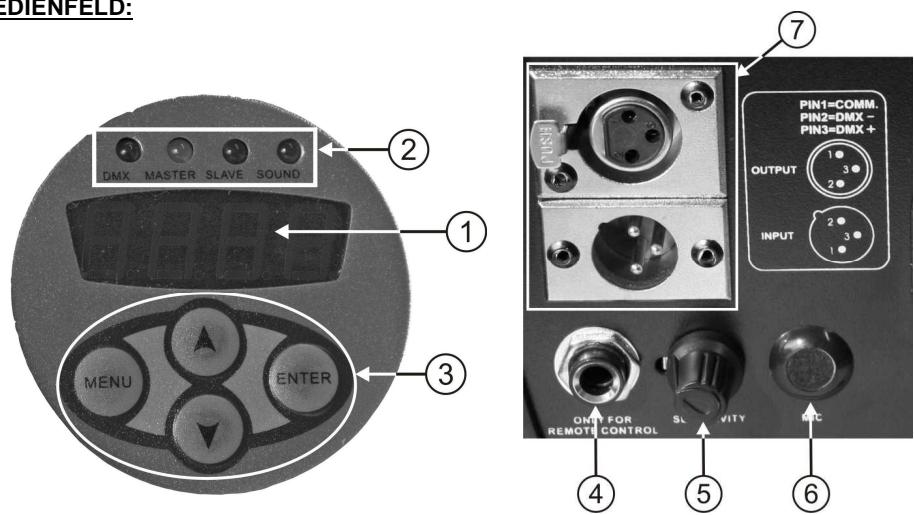

BEDIENFELD:

1. DISPLAY zeigt die verschiedene Menus sowie ausgewählte Funktionen.
2. LEDs

DMX	An	Gegenwärtg DMX Eingang
HAUPTGERÄT	An	Hauptgerät in Betrieb
UNTERGERÄT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

1. TASTEN

MENÜ	Zur Auswahl der Programmfungen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwärts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

1. Eingang Fernsteuerung: Schließen Sie die wahlweise CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.
3. MIKROFON: Zum Einsetzen des eingebauten Programms zum Rhytmus der Musik.

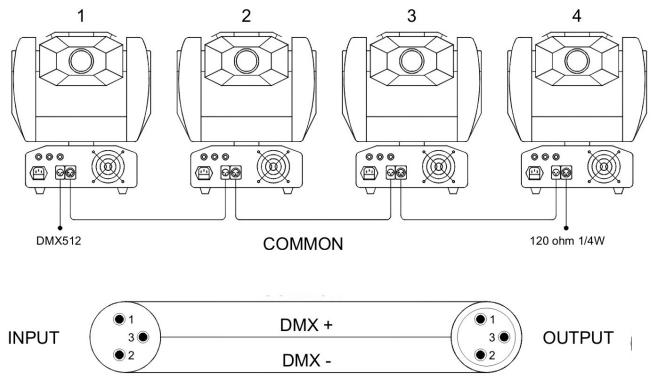

4. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitat hochwertiger 3-Stift XLR M/F abgeglichener Kabel empfohlen.

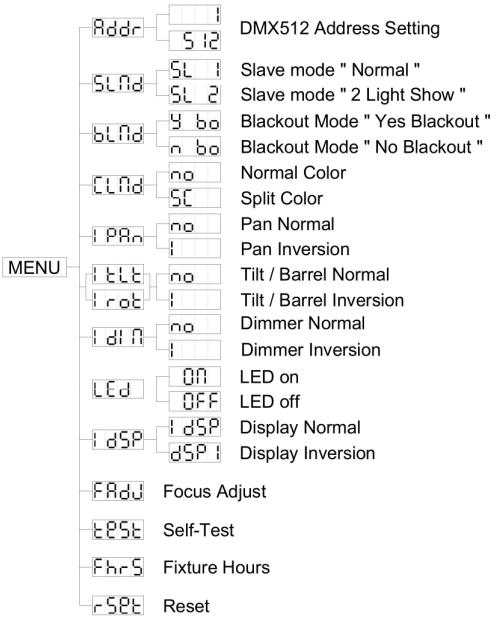

HAUPTMENU:

• Zur Auswahl jeglicher voreingestelter Funktion MENU-Taste so lange drücken, bis das gewünschte Display angezeigt wird.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
  Mit ABWÄRTS und AUFWÄRTS Betriebsart wahren.
• Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigten. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Die Hauptfunktionen sind rechts abgebildet.

Addr

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drücken bis Addim Display angezeigt wird.
  EINGABE (ENTER) drücken und das Display beginnnt zu blinken.
  Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

SLnd

Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENU-Taste drucken bis Stnd im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (2 Lightshow) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

BLND Blackout

Blackout: Wird kein DMX-Signal erkannt, Goes das Gerät in Blackout und wartet auf das DMX-Signal.
Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENU-Taste drücken bis blnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWÄRTS und ABWÄRTS (Blackout ein) oder n bo (kein Blackout) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

CLAd Farben

Normal: Nur volle Farben konnen ausgewählt werden.

Farbspaltung: Volle Farben sowie 2 auf der Farbenpalette nebeneinander liegende Farben konnen ausgewähltenwerden.

• MENU-Taste drücken bis [Lnd] im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (Farbspaltung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

IPan SchwenkUmkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenk Umkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drucken bis Pan im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Schwenk Umkehrung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

. Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

IeLNeigung Umkehrung ( iRock 7S) oder Irob Spiegelwalzenrotationsumkehrung

(iRock 7B)

Normal: Neigungsbewegung ist nicht umgekehrt.

Spiegelwalzenbewegung ist nicht umgekehrt

Umkehrung: Neigungsbewegung ist umgekehrt.

Spiegelwalzenbewegung ist umgekehrt

• MENU-Taste drucken bis le im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Umkehrung der Tilt-/Spiegelwalzenrotation) einstellen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Dimmer Invertieren

Standard dimmen: Fader geschlossen (DMX Wert 000) 100% Licht
Fader geöffnet (DMX Wert 255) Blackout

Invertiert dimmen: Fader geschlossen (DMX Wert 000) → Blackout
Fader geöffnet (DMX Wert 255) → 100% Licht

• Drücken sie den MENU Knopf bis im Display angezeigt wird.
• Drücken sie den ENTER Knopf bis das Display anfangt zu blinken.
• Benutzen Sie den DOWN und UP Knopf um den no (normalen) oder (invertierten) Modus auszuwahlen.
• Wenn sie den Modus ausgewählten haben, drücken sie die ENTER Taste zum sichern. (Drücken sie nicht innerhalb 8 Sekunden die ENTER Taste wird dies Funktion nicht gespeichert)
• Um zu den Funktionen ohne speichern zurückzukehren, drücken sie wieder die MENU Taste.

LED Display

Display an: Display ist ständig eingeschaltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENU-Taste drucken bis [Ed] im Display erscheint.

• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.

• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.

• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern. Das LED-Display schaltet sich nach 40 Sekunden aus.

(anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

IDSP Display Umkehrung

Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.

Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.

• MENU-Taste drucken bis iDSP im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zu Betriebsart [DSP] (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu [DSP] (Normal Display) zurückkehren.
• Zur Rückkehr zu den Funktionen MENTÜ-Taste drücken.

FRdU Brennweiteeinstellen

Zur Einstellung de Brennweite des Richtstrahrs und der Gobos.

• MENU-Taste drücken bis FADU im Display blinkt.
• Drücken Sie auf ENTER damit das Gerät in Mittenstellung besteht.
  Sie können den Brennpunkt mit den UP/DOWN Tasten am Gerät regeln (das Display zeigt den aktuellen Brennpunktstandan).
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

E85e Selbsttest

Zur Aktivierung des eingebauten Selftest-Programms, das alle Mochlichkeiten des Geräts anziegt.

• MENU-Taste drucken bis ESE im Display blinkt.
  Mit EINGABE (ENTER) Selftest starten.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Fhr5 Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drucken bis Fhr5 im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

rSET Zurückstellung

Zur erzwungenen Rückstellung des Geräts.

• MENU-Taste drucken bis -SPE im display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen in die Stardeinstellungen zurücksetzen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Bitte lesen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung in DMX nach.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protocol ist ein welt verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX Controller und ähnliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgegliichenen Kabel (z.B. JB Systems ref. 7-0063)in Reihe geschlossen sein. Zur Verhinderung von unerwünschenten Effekten durch Störungen muss ein 90 bis 120 Endwiderstand verwandt werden. Niemals Y-Splitter-Kabel verwenden, das Funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung besteht seine eigene Startadresses, so dass他们在 Kommando vom Controller auch erreichen und dekodiert werden können.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ohnen in dieser Bedienungsanleitung zu erlören, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display Ir7b/Ir7s angezeigt und sümmtliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden hören Sie eine Betriebsgeräusa. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

O Als Haupt-/Untergerat mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller

ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahldisser Funktion,fallsSieeuneunverzuglicheShowablaufenlassenwollen. DurchVerbindung derGerateinHaupt-/Untergerate steuert das erste Gerat die nachfolgendenGerateund erzeugteneautomatische,tongesteuerte,synchronisierte Lightshow.AmDMXEingangistnichtsangeschlosden，dieMaster-LEDiststandig an unddieSound-LEDblinkdsthronmitderMusik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgescheltet ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Hauptmenu" nachlesen.

• UNTERGERADE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführen

(Schwenk/Neigung des Untergeräts ist umgekehrt) → im Menu der Untergeräte zu Option 5.1.2 gehen und auswahlen:

NormalUntergerat: Untergeraatarbeitet synchron mit Hauptgeraat.
2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergerat empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Diesen keinen Controller einfach an der 1/4" Buchse des Hauptgerats anschließen und dann folgende Funktionen steuern:

Stand-by	Blackout des Geräts
Funktion	Strobe 1.Gobo / Color sync. strobe 2-sync. strobe 3.Two-light strobe	X/Y bewegte Show Modusausbwal (Show 1 ~ Show 4)	Color/Gobo Auswahl 1.Für Gobowechsel gedrück halten. 2.Für Colorwechsel kurz drücken.	X/Y Bewegungseinstellung 1.Panposition 2.Tiltposition Erst Master einstellen, dann Slaveposition einstellen.
Modus	Sound 1 (LED off)	Sound 2 (LED blinkt normal)	Langsam/Sound 3 (LED on)	Position/Latch (LED blinkt schnell)

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerätausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung mösen die Ventilatoren (sofern vorhanden) und Lüftungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und weitere verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifizierten Personal durchführten zu halten!

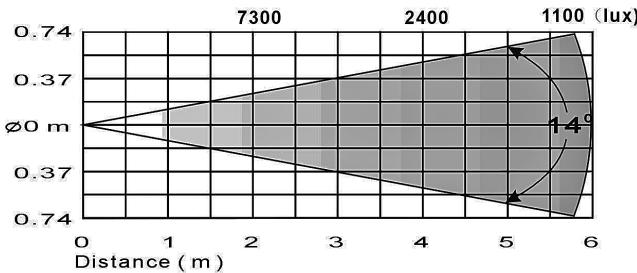

TECHNISCHE EINZELHEITEN

Netzspannung: ≈ 230V 50Hz

Sicherung: 10A/250V Fast blow (20mm Glas)

Klangregler: Eingebautes Mikrofon

DMX Anschlüsse: 3-pin XLR Stecker/Buchse

Lichtquelle: MSD 250/2

Abmessungen: 695 × 340 × 250 ~mm

Gewicht: 15 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
