| Produkttyp | Bühnenlichteffekt (LED bewegter Kopf) |
| Modell | WIZARD-4 |
| Marke | BEGLEC |
| Abmessungen (B x T x H) | 296 x 271 x 140 mm |
| Gewicht | 4,0 kg |
| Stromversorgung | AC 230 V, 50 Hz |
| Leistungsaufnahme | 16 W |
| Sicherung | 250 V 6,3 A träge (20 mm Glas) |
| Lichtquelle | 2x 3 W RGB-LEDs (3-Farben) |
| LED-Lebensdauer | Kein Lampenwechsel erforderlich |
| DMX-Kanäle | 1 oder 3 Kanäle |
| DMX-Anschlüsse | 3-polig XLR männlich/weiblich |
| Steuermodi | Standalone, Master/Slave, DMX, CA-8 Fernbedienung (optional) |
| Integrierte Programme | 8 vorprogrammierte Shows (Sh0-Sh8) |
| Musiksteuerung | Internes Mikrofon |
| Dimmer | 0-100 % mit ultraschnellem Strobe |
| Abstrahlwinkel | 28 optische Linsen |
| Gehäusefarbe | Schwarz (typisch) |
| Montage | Aufhängebügel mit Sicherungsseilbefestigung |
| Mindestabstand zu Oberflächen | 0,5 m von beleuchteten Objekten, 0,5 m von Wänden |
| Kühlung | Konvektion (keine Lüfter erwähnt) |
| Schutzart | Nur Innenbereich (IP20) |
| Betriebstemperatur | Max. 40 °C Umgebungstemperatur |
| Mitgeliefertes Zubehör | Stromkabel, Bedienungsanleitung |
| Optional erhältliches Zubehör | CA-8 Fernbedienung, IEC-Stromkabel, DMX-Kabel, Sicherungsseil |
| Wartungsintervall (Optik) | Extern: alle 30 Tage; Intern: alle 90 Tage |
| Konformität | CE, Schutzklasse I |
Häufig gestellte Fragen - WIZARD-4 BEGLEC
Wie stelle ich die DMX-Adresse am BEGLEC WIZARD-4 ein?
Drücken Sie MENU, bis Rddr erscheint. Drücken Sie ENTER (Anzeige blinkt). Verwenden Sie UP/DOWN, um die Adresse einzustellen (001-512). Drücken Sie ENTER zum Speichern oder warten Sie 8 Sekunden. Drücken Sie MENU für 2 Sekunden, um in den Betriebsmodus zurückzukehren.
Kann ich den WIZARD-4 ohne DMX-Controller verwenden?
Ja. Im Standalone-Modus führt das Gerät integrierte Shows über Musiksteuerung oder manuelle Auswahl aus. Im Master/Slave-Modus synchronisieren sich mehrere Geräte ohne DMX-Controller.
Was ist der Unterschied zwischen 1-Kanal- und 3-Kanal-DMX-Modi?
Der 1-Kanal-Modus ermöglicht die Auswahl von 1 von 11 Musikchases oder die Verwendung des Effect Commanders (Ein/Aus). Der 3-Kanal-Modus bietet volle Kontrolle: Kanal 1 = Dimmer/Strobe, Kanal 2 = Farbe (32 Optionen), Kanal 3 = Rotationsgeschwindigkeit/-richtung.
Wie reinige ich die Optik des WIZARD-4?
Verwenden Sie ein weiches Tuch mit normalem Glasreiniger. Reinigen Sie die äußere Optik mindestens alle 30 Tage, die innere Optik alle 90 Tage. Für die Innenreinigung verwenden Sie einen Staubsauger oder Druckluft; wir empfehlen qualifiziertes Personal.

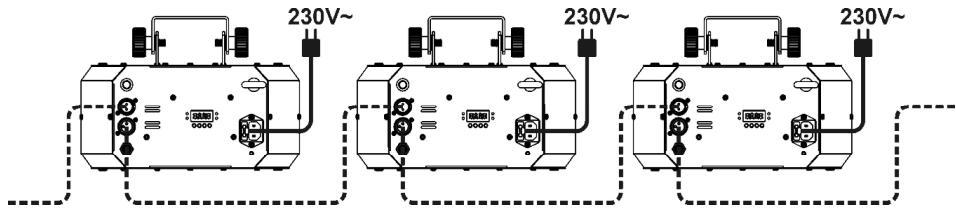

Wie viele WIZARD-4 Einheiten können im Master/Slave-Modus verbunden werden?
Bis zu 17 Einheiten können mit IEC-Stromkabeln zur Stromversorgung verbunden werden. Für die Steuerung verwenden Sie symmetrische Mikrofonkabel für die Verkettung, wobei die erste als Master und die restlichen als Slaves eingestellt werden.
Welche Sicherheitsvorkehrungen sollte ich bei der Installation des Lichts treffen?
Stellen Sie sicher, dass der Installationsbereich das 10-fache des Gerätegewichts tragen kann. Verwenden Sie ein zertifiziertes Sicherungsseil, das für das 12-fache des Gewichts ausgelegt ist. Halten Sie einen Mindestabstand von 0,5 m zu Wänden und beleuchteten Oberflächen ein. Decken Sie keine Lüftungsöffnungen ab.
Wie verwende ich die CA-8 Fernbedienung?
Schließen Sie die CA-8 an die 1/4" Klinke des Master-Geräts an. Funktionen umfassen: Standby, Blackout, Strobe-Modi (synchron/asynchron/Sound-Strobe), Showauswahl (1-8), Geschwindigkeit (langsam/mittel/schnell) und Modusumschaltung (Sound/Strobe oder Show).
Was soll ich tun, wenn das Gerät nicht auf DMX reagiert?
Überprüfen Sie, ob die DMX-Adresse korrekt eingestellt ist (siehe Menü Rddr). Stellen Sie die korrekte Verkabelung mit einem 90-120 Ohm Abschlusswiderstand am Ende der Kette sicher. Vergewissern Sie sich, dass sich das Gerät im DMX-Modus befindet (Blackout-Modus entsprechend eingestellt). Bestätigen Sie auch, dass der Controller Daten auf den richtigen Kanälen sendet.
Kann ich den WIZARD-4 kopfüber montieren?
Ja. Verwenden Sie das Menü Display Inversion (Option DSIP), um die Anzeige für die Lesbarkeit zu drehen, wenn das Gerät kopfüber montiert ist. Stellen Sie sicher, dass der Aufhängebügel sicher befestigt ist, und verwenden Sie ein Sicherungsseil.
Wie hoch sind Leistungsaufnahme und Sicherungswert?
Die Leistungsaufnahme beträgt 16 W bei AC 230 V, 50 Hz. Die Sicherung ist eine 250 V 6,3 A träge (20 mm Glas). Immer durch denselben Typ ersetzen.
