Produkttyp	LED PAR 64 Projektor
Marke	BEGLEC
Modell	LED PAR 64
Anzahl der LEDs	212 Hochleistungs-LEDs (70 rote + 71 grüne + 71 blaue)
Abstrahlwinkel	15° (kann mit Mattfiltern erweitert werden)
Abmessungen (ca.)	254 x 254 x 350 mm
Gewicht	3,0 kg
Stromversorgung	230V AC 50Hz, 28W
Sicherung	250V 2A (träge, 20mm Glas)
Leistungsaufnahme	28 Watt
Betriebsmodi	Autonom, Master/Slave, DMX (4 Kanäle), CA-8, LEDCON 01
DMX-Steuerung	4 Kanäle: Rot, Grün, Blau, Dimmer/Stroboskop/Audiofunktion
DMX-Adressierung	Automatisch (pro Gerät oder pro Kette) oder manuell über DIP-Schalter
Anschlüsse	DMX-Eingang XLR 3-polig, Buchse für CA-8 (Klinke 1/4'')
Audiosensor	Internes Mikrofon
Installation	Wandmontage oder auf ALU-Struktur (Standardhaken)
Max. Umgebungstemperatur	40°C
Wartung und Reinigung	Reinigung der externen Optiken alle 30 Tage mit einem weichen Tuch und Glasreiniger
Sicherheit	Nur für Innenräume, nicht öffnen, Stromschlaggefahr
Ersatzteile verfügbar	Sicherung, Mattfilter, Fernbedienung CA-8, DMX-Kabel
Reparierbarkeit	Wartung durch qualifiziertes Personal; keine vom Benutzer reparierbaren Teile außer der Sicherung
Garantie	Herstellergarantie (gemäß Bedingungen, Rechnung aufbewahren)

Häufig gestellte Fragen - LED PAR 64 BEGLEC

Wie konfiguriere ich die DMX-Adresse manuell mit den DIP-Schaltern?

Verwenden Sie die DIP-Schalter auf der Rückseite des Geräts. Jeder Schalter hat einen Wert: #1=1, #2=2, #3=4, #4=8, #5=16, #6=32, #7=64, #8=128, #9=256. Addieren Sie die Werte der Schalter in der Position ON, um die gewünschte Adresse (zwischen 1 und 512) zu erhalten. Zum Beispiel für Adresse 9 setzen Sie DIP #1 (1) und #4 (8) auf ON.

Wie verwende ich den Master/Slave-Modus mit mehreren Projektoren?

Verbinden Sie 2 bis 16 Geräte in einer Daisy-Chain mit DMX-Kabeln. Das Gerät ohne Kabel am DMX-Eingang wird zum Master. Schließen Sie alle Geräte an das Stromnetz an. Drücken Sie kurz die Taste 'DMX-Auto-Adressierung' am Master: Alle Geräte schalten sich aus und dann wieder ein, um anzuzeigen, dass die Adressen eingestellt sind. Sie können auch eine CA-8-Fernbedienung am Master anschließen, um mehr Kontrolle zu haben.

Wie reinige ich die Linsen des Projektors?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches Tuch und einen Glasreiniger. Reinigen Sie die externen Optiken mindestens einmal alle 30 Tage. Die interne Reinigung darf nur von qualifiziertem Fachpersonal durchgeführt werden.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie zuerst die Hauptsicherung (250V/2A träge) auf der Rückseite: Ersetzen Sie sie durch eine identische Sicherung. Stellen Sie sicher, dass das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Händler.

Wie schließe ich die Fernbedienung CA-8 an?

Die Fernbedienung CA-8 wird an die 1/4' Klinkenbuchse auf der Rückseite des Geräts angeschlossen. Sie funktioniert im autonomen Modus oder im Master/Slave-Modus. Die STANDBY-Taste schaltet das Licht aus, die Farbtasten wählen Farben aus, und die Modustasten ermöglichen Lauflicht oder Überblendung.

Wie hoch ist die Lebensdauer der LEDs?

Die LEDs verwenden Hewlett Packard®/Agilent® Technologie und haben eine Lebensdauer von über 100.000 Stunden.

Wie adressiere ich mehrere Projektoren automatisch über DMX?

Stellen Sie sicher, dass alle DIP-Schalter in der OFF-Position sind. Verbinden Sie alle Geräte in einer Daisy-Chain mit dem DMX-Controller. Setzen Sie alle DMX-Kanäle auf Null, setzen Sie dann den gewünschten Kanal als Startadresse des ersten Projektors auf 255. Drücken Sie die Taste 'DMX-Auto-Adressierung' am ersten Projektor etwa 5 Sekunden lang: Alle Projektoren blinken einmal. Die Adressen werden automatisch verteilt (z.B. erhält der erste die Adresse 202, der zweite 206 usw.).

Kann ich das Gerät im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich geeignet. Setzen Sie es weder Regen noch Feuchtigkeit aus.

Wie installiere ich den Projektor sicher in der Höhe?

Die Installation darf nur von qualifiziertem Personal durchgeführt werden. Verwenden Sie immer ein sekundäres Sicherheitskabel, das das 12-fache des Gerätegewichts tragen kann. Stellen Sie sicher, dass die Struktur mindestens das 10-fache des Gewichts trägt. Installieren Sie das Gerät außerhalb der Reichweite des Publikums und verwenden Sie einen Standardhaken für ALU-Strukturen.

Was tun bei Fehlfunktion oder abnormaler Anzeige?

Stellen Sie sofort den Betrieb ein und ziehen Sie den Netzstecker. Überprüfen Sie die DMX-Verbindungen, die Sicherung und die Stromversorgung. Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Händler. Versuchen Sie nicht, das Innere selbst zu reparieren.

BEDIENUNGSANLEITUNG LED PAR 64 BEGLEC

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Stilvoller RGB LED-Scheinwerfer mit 5mm Hochleistungs-LEDs:

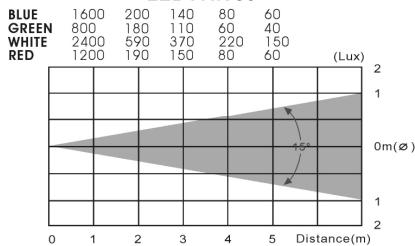

• LED-PAR56: 156 Stück (50 rot + 53 grün + 53 blau)

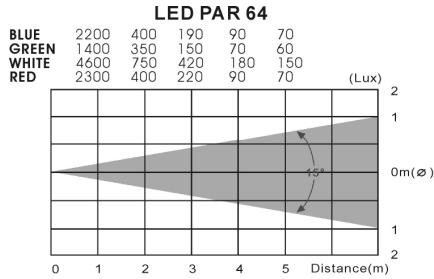

• LED-PAR64: 212 Stück (70 rot + 71 grün + 71 blau)
• Abstrahlwinkel = 15°
• Wahlweise können Frost-Filter in den vorhandenen Filterrahmen eingebaut werden, um einen entsprechenden weiten Strahl zu erhalten (Flood).
• Viele mögliche Anwendungen: Diskotheken, DJs, Ausstellungsstände, Häuser, usw.
• Sehr sanfte RGB-Farbänderungen dank hochfrequenter Dimmerelektronik

• Unterschiedliche Arbeitsmodi:

• Vollständig allein stehend: automatische oder taktsynchronisierte Farbänderungen (optionaler CA-8-Controller möglich)

• Master/Slavemodus: Bis zu 16 Geräte können zusammen für wunderschöne, vorprogrammierte und musiksynchronisierte Lightshows eingesetzt werden. (optionaler Controller CA-8 möglich)
• DMX-gesteuert (4 Kanäle: R, G, B + Dimmer/Strobe/Sound Chaser) mit beliebigen Standard DMX-Controllern.

• Ansteuerbar über LEDCON 01 Controller

• Es gibt mehrer Möglichkeit die DMX Startadresse zu setzen:

• Einfache DMX Adressierung mit jedem Standard DMX Controller

• Sehr schnelle DMX Adressierung von mehreren Einheiten (automatischer Adressberechnung)

• Oder über DIP-Schalter

• Kann auf jeder beliebigen Oberfläche befestigt werden, auch auf ALU-Trägern mit einer Standard Klemme.

• High quality "Hewlett Packard® / Agilent®" LED Technologie: >100.000 Stunden!

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Soltte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
LED Scheinwerfer (PAR56 oder PAR64)
- Hängender Haltewinkel
- 2 Drehknöpfzur Befestigung des hangenden Haltewinkels
- Filterrahmen

SICHERHEITSHINWEISE

CAUTION

K OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieeck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung.
  eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollen,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkreber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
  Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen von der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzten und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

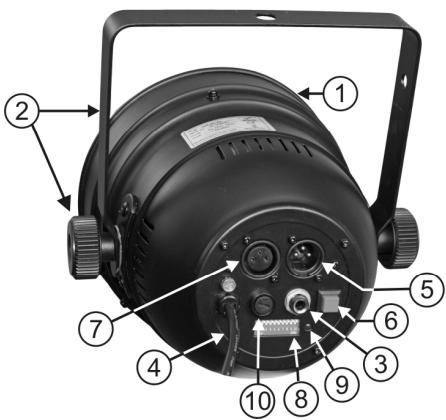

BESCHREIBUNG

1. Offene Frontseite mit 5mm LEDs und Filterrahmenhalter.
2. Hängender Haltewinkel mit Drehknöpfen auf beiden Seiten zum Befestigen des Gerats und ein Montageloch zum Befestigen eines Montagehakens.
3. 14 " Buchse zum Anschluss eines optionalen CA-8-Controllers
4. Netzkabel
5. Socket
6. DMX-Eingangsstecker
7. "Auto DMX-Adresse"-Taste
8. DIP-Schalter zum setzen der DMX Adresse
9. Signal LED:

DMX-Signal liegt an: Die LED blinkt, der Strahler kann DMX Signale von einem Controller empfangen.
DMX-Signal liegt nicht an: Die LED blinkt im Rhythmus der Musik, angesteuert über ein internes Mikrofon.

1. Sicherung: Ersetzen sie diese Sicherung nur durch den gleichen Typ! (250V/2A slow)

ELEKTRISCHE INSTALLATION + ADRESSIERUNG

Wichtig: Die elektrische Installation solle nur von qualifiziertem Personal durchgefuhrt werden, entsprechend den Vorschriften zur elektrischen und mechanischen Sicherheit in Ihr Land.

Elektrische Installation von einem allein Stehenden Gerät:

• Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im allein Stehenden Modus zu arbeiten Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten. In Abschnitt „C" der Bedienungsanleitung erfahren Sie mehrdarüber.

Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:

• Schlieben Sie 2 bis Max. 16 Geräte mit hochwertig abgeschirmten Mikrofonkabeln an. Das Gerät, das keine Kabelverbindung an seinem DMX-Eingang besetzt, arbeitet als „Master“, die anderen als Slave-Geräte.
• Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
• Wenn alle Geräte angeschlossen und eingeschaltet wurden, müssen Sie alle Geräte noch adressieren, um einen eigenen Multi-Kanal-Chaser zu erhalten. Um das zu bewerkstelligen, drücken Sie die „auto DMX-Adresse“-Taste (6) im „Master“ Gerät. Alle Geräte schalten sich aus und dann wieder ein. Damit wird angezeigt, dass die Adressen eingestellt wurden.
  Fertig!

Anmerkung: Sie konnen einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten. Sie konnen auch den LEDCON 01 Controller anschließen, in dieser Fall machen alle Einheiten das gleiche (alle Einheiten haben die selbst Farbe)

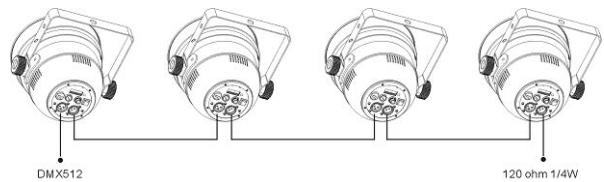

Elektrische Installation von zwei oder mehreren Geräten im DMX-Modus:

• Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-

Signalübertragung, um intelligente Lichtanlagen zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen abgeschirmten Kabel „verketten“

• Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit einem 90Ω bis 120Ω Abschlusswiderstand am Ende abschieden. Benutzten Sie nie ein Y-Kabel!!!
• Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
• Jedes Gerät in der Kette besteht eine korrekte Startadresse, damit es weiß, welche Befehle es vom DMX-Controller dekodieren muss. Im folgenden Abschnitt e die DMX-Adressen einstellt.

90~120 ohm

50 120

resistor

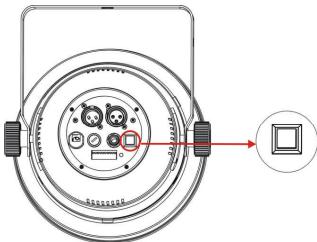

Einstellen der DMX-Adressen:

Es gibt 3 Märglichkeiten die DMX-Adressen der Geräte einzustellen. Wenn sie die Einstellungen A,B nutzen möchten, müssen sie alle DIP Schalter auf OFF setzen!

A. Einstein der individuellen DMX-Adresse pro LED Strahler :

• Stellen sie sicher, dass alle DIP-Schalter auf OFF gesetzt sind!
• Stellen sie sicher, dass alle Geräte mit einem DMX Kabel verbunden sind.
• Schlieben sie den ersten Strahler an einen universal DMX Controller an.
• Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf ihren LED Strahler zuteilen möchten, auf den maximalen Wert (Wert 255).
• Drücken sie kurz den "Auto DMX address" Taster (6) an dem LED Strahler.
• Wenn sie einen anderen angeschlossenen LED Strahler mit der selbst DMX Adresse begebeno chten, drucken sie einfach auch den "Auto DMX address" Taster (6) an thisem Gerat.
  Fertig!

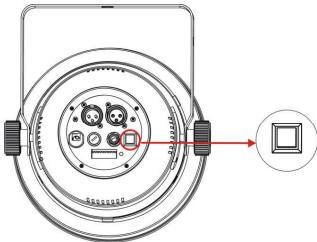

Beispiel:

Wir möchten die DMX Start Adresse eines LED Strahlers auf 106 setzen:

• Verbinden sie alle LED Strahler mit dem DMX Controller wie beschrieben und stellen sie sicher, das alle angeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
  Nun setzen sie den DMX-Kanal 106 auf Maximum (255)
• Drucken sie kurz den "Auto DMX address" Taster (6) am Projektor.
• Fertig! Der LED Strahler hat nun die DMX Adresse 106!

B. Automatische DMX-Adressierung, die mit jeder angegebenen Anfangsadresse beginnnt:

Um viel Zeit zu sparen (stellen sie sich die Zeit vor, die sie für 16 Einheiten benöttigen, um die DIP Schalter zu setzen...) konnen sie die DMX Adressen aller Einheiten nur durch drücken eines Tasters festlegen. Sie müssen keine Start Adresse für die Einheiten mehr berechnen, das haben wir für sie getan!

• Stellen sie sicher, dass ALLE DIP-Schalter auf OFF stehen!
• Stellen sie sichere, dass alle Geräte mit einem DMX Kabel Schlieben sie den ersten LED Strahler an einen universal DMX Controller an.
• Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf ihren ersten LED Strahler zuteilen möchten, auf den maximalen Wert (Wert 255).
• Drücken sie den "Auto DMX address" Taster (6) am ersten LED Strahler für 5 Sekunden.
• Fertig! Der erstige LED Strahler in dieser Kette hat nun die Startadresse die sie gewählt haben und berechnet und programmiert nun die DMX Adressen der anderen LED Strahler in dieser Kette.

Beispiel:

Wir möchen die DMX Adressen von 16 LED Strahler einstellen. Die erstige Startadresse soll 202 sein:

• Verbinden sie alle Projektoren mit dem DMX Controller wie beschrieben und stellen sie sicher, dass alle angeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Nun setzen sie den DMX-Kanal 202 auf Maximum (Wert 255)
• Drücken sie den "Auto DMX address" Taster (6) am ersten Projektor in dieser Kette für 5 Sekunden
• Fertig! Der ersten LED Strahler in dieser Kette hat nun die Startadresse 202. Nun werden automatisch die DMX Adressen der anderen 15 LED Strahler in dieser Kette berechnet und programmiert! Das besteht, das zweite LED Strahler automatisch die Startadresse 206, der dritte die Adresse 210, ...erhalt. Das Goes solange, bis der letzte (der 16) LED Strahler automatisch die Startadresse 262 erhält. Nun sind die 16 LED Strahler programmiert, das dauert nur ca. 10 Sekunden!!!

ACHTUNG: Sie können auch diese LED Strahler mit anderen DMX Geräten verwenden, die nicht diese Automatik Funktion haben. Dann müssen sie allerdings die DMX Adresse dieser Geräte manuelleinstehen!

C. Wie man die DIP-Schalter setzen, um die richtige Startadresse zu erhalten:

Das ist die übliche Vorgehensweise: viel langsamer...

Auf der Rückseite des LED PAR finden sie die DIP Schalter. Mit den ersten 9 Schaltern wird die DMX Adresse eingestellt (DIP-Schalter 10 ist nicht belegt):

Dip	#1	#2	#3	#4	#5	#6	#7	#8	#9
Wert	1	2	4	8	16	32	64	128	256

Sie können die Werte dieser Schalter kombinierten um jeder Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 → Schalter 1=ON
Anfangsadresse = 05 → Schalter 1 + 3 = ON
Anfangsdresse = 09 → Schalter 1 + 4 = ON
Anfangsadresse = 13 → Schalter 1 + 3 + 4 = ON

Werte: 1
Werte: 1 + 4 = 5
Werte: 1 + 8 = 9
Werte: 1 + 4 + 8 = 13

···

Anfangsadresse = 62

→ Schalter 2+3+4+5+6=ON

Werte: 2 + 4 + 8 + 16 + 32 = 62

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten laßen. Unvorschäftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewähnte Position wichtgens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Betreiber muss Sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

BEDIENUNGSANLEITUNG

A. Allein stehendes Gerät:

• Schlieben Sie Ihr Gerät einfach an die Netzleitung an und schalten Musik ein. Das Gerät fängt automatisch zum Rhythmus der Musik zu arbeiten an.

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen habenmöchen.

B. Zwei oder mehr Geräte in der Master/Slaveinstellung:

• Schlieben Sie 2 bis max. 16 Geräte zusammen an. Lesen Sie den Abschnitt „elektrische Installation", um zu erfahren, wie man die Geräte anschließt (Vergessen Sie nicht, alle Geräte richtig zu adressieren!)
• Schließen Sie Ihr Gerät einfach an die Netzleitung an und schalten Musik ein. Die Geräte fangen automatisch zum Rhythmus der Musik zu arbeiten an und speilen die internen Chaseprogramme ab.

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen habenmöchen.

C. Anschlieben des optionalen Fernbedienungscontroller CA-8 für mehr Steuerungsmöglichkeiten:

Der Fernbedienungs-Controller CA-8 kann nur im allein Stehenden oder Master/Slavemodus benutzt werden. Schließen Sie den Controller an den Eingang des CA-8 des ersten Geräts an (Master).Jetzt konnen Sie alle angeschlossenen Geräte steuern:

TASTE	AKTIONEN
EREIT-SCHAFT	Blackout aller Geräte
FUNKTION	Strobe1. Synchroner Strobe in freiBer Farbe2. Synchroner Strobe in gleiche Farbe3. Synchroner Strobe in verschiedene Farben	Auswahl: 9 FarbenWeiß→Rot→Blau→Purpurrot→Orange→Grün→Gelb→Magenta→Zyan-blau	Chasefarbe1. Die gleiche Farbe2. Unterschiedliche Farbe3. Eine Lampe Chase4. Chase mit zwei Lampen5. Chase mit vier Lampen	Farbface1. hohe Geschwindigkeit2. Mittlere Geschwindigkeit3. Langsam
MODUS	Ton 1(LED AUS)	Manuell(LED EIN)	Ton 2(LED blinkt langsam)	Automatisch(LED blinkt schnell)

D. Steuerung mit einem universellen DMX-Controller:

• Schließen Sie alle Geräte an. Lesen Sie den Abschnitt „Elektrische Installation von zwei oder mehreren Geräten im DMX-Modus“, um zu erfahren, wie man die Geräte anschließ (Vergessen Sie nicht, alle Geräte richtig zu adressieren!)
• Schlieben Sie alle Geräte an die Netzeleitung an und schalten den DMX-Controller ein.

Da jeges Gerät seine eigene DMX-Adresse hat, kann es einzeln gesteuert werden. Beachten Sie, dass jeges Gerät 4 DMX-Kanäle besteht, s. DMX-Diagramm:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255	255	255	255
0%	0%	0%	248
0%	0%	0%	200
0%	0%	0%	190
0%	0%	0%	CLOSED

STRAHLUNGSWINKEL + FILTERRAHMAN

Mit LED PAR Scheinwerfern konnen Sie gleich welche RGB Farbe ihrer Wahl natürlich projzieren und benötigen dazu keinheiten Farbfilterrahen. Allerdings werden der Filterrahen bei dieser Scheinwerfer eingesetzt, um den Strahlungswinkel des Spots zu beeinflussen:

Um schon Lichtstarke farbige Strahlen zu erhalten, beträgt der Strahlungswinkel des vorliegenden Scheinwerfers nur 15^ . Dies ist für DJ und Theateranwendungen ideal, für einige Architekturlicht-Anwendungen werden jedoch weitere Strahlen benoitigt. Für diese Fälle besteht die Möglichkeit, einen speziellen FROST-Filter in den Filterrahmen einzusetzen und somit den Strahl zu erweiten und eine ähnene konstante Lichtleistung zu erhalten. Sie können solche Frost-Filter bei Brite® erhalten.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerä ausschalten und Netzsteckerziehen.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile,müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungspintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und weitere verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außer Optik mindestens alle 30 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifizierten Personal durchführten zu halten!

SPEZIFIKATIONEN

LED PAR56:

Netzspannung:

Leistungsaufnahme:

Sicherung:

Klangregler:

DMX-Anschlüsse:

LED:

Strahlungswinkel:

Lumen Intensität:

Abmessungen:

Gewicht:

230V 50Hz

21 Watt

250V 2A träge Sicherung (20mm Glas)

eingebautes Mikrofon

XLR 3-polig

156 Hochleistungs-LEDs (R50 + G53 + B53)

15^ (weiter mit speziellen eingebauten Frost-Filtern)

s. Abb. unten

s. Abb. unten

2,5 kg

LED PAR 56

LED PAR64

Netzspannung:

Leistungsaufnahme :

Sicherung:

Klangregler:

DMX-Anschlüsse:

LED:

Strahlungswinkel:

Lumen Intensität :

Abmessungen:

Gewicht:

230V 50Hz

28 Watt

250V 2A träge Sicherung (20mm Glas)

eingebautes Mikrofon

XLR 3-polig

212Hochleistungs-LEDs (R70 + G71 + B71)

15^ (weiter mit speziellen eingebauten Frost-Filtern)

s. Abb. unten

s. Abb. unten

3,0 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
