MANUAL DE UTILIZADOR FROG LASER BEGLEC

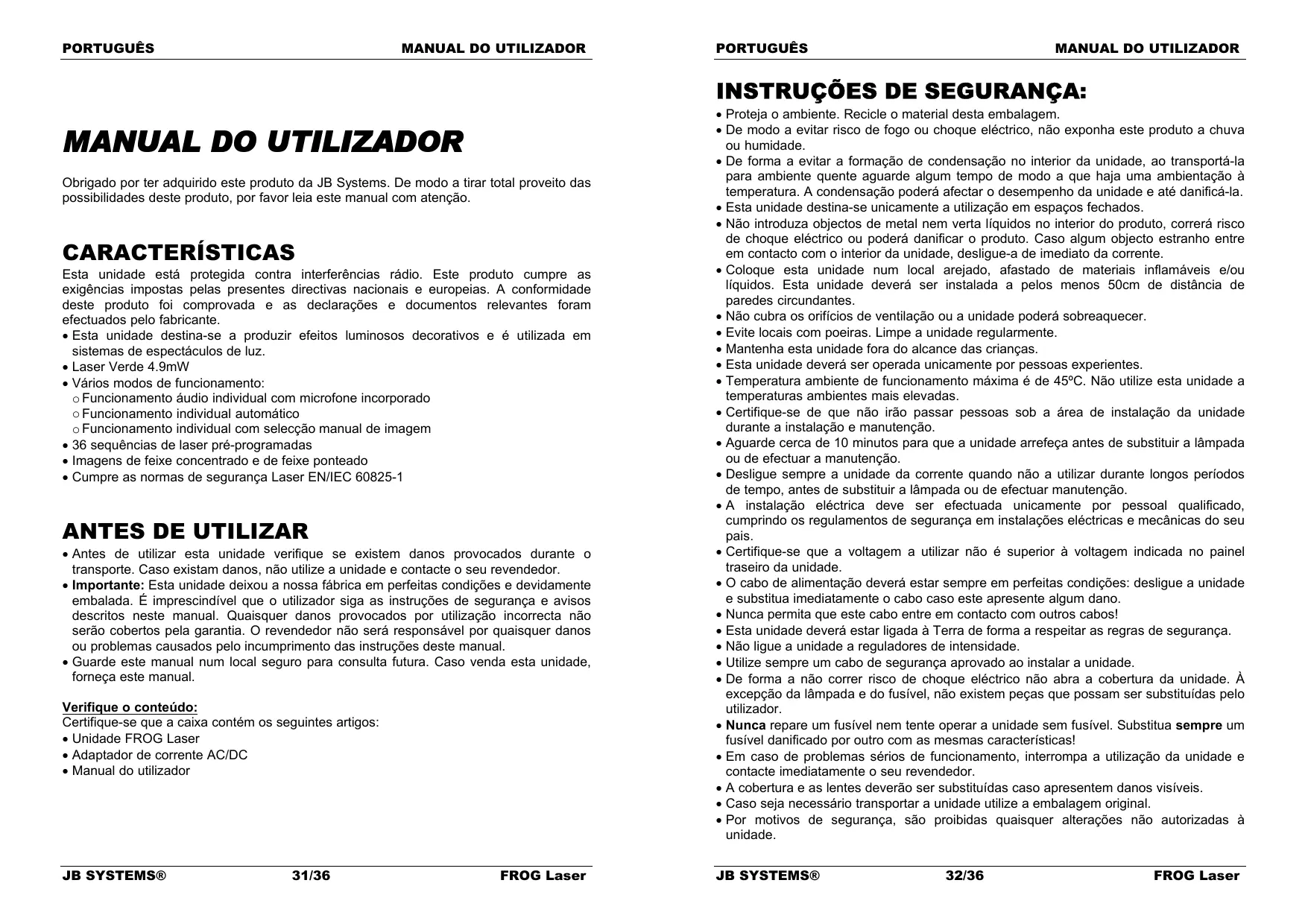

MANUAL DO UTILIZADOR

INSTRUÇÕES DE SEGURANÇA: Obrigado por ter adquirido este produto da JB Systems. De modo a tirar total proveito das possibilidades deste produto, por favor leia este manual com atenção. CARACTERÍSTICAS Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efectuados pelo fabricante.

• Esta unidade destina-se a produzir efeitos luminosos decorativos e é utilizada em sistemas de espectáculos de luz.
• Vários modos de funcionamento: o Funcionamento áudio individual com microfone incorporado o Funcionamento individual automático o Funcionamento individual com selecção manual de imagem
• 36 sequências de laser pré-programadas
• Imagens de feixe concentrado e de feixe ponteado
• Cumpre as normas de segurança Laser EN/IEC 60825-1

• Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam danos, não utilize a unidade e contacte o seu revendedor.
• Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual. Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual.
• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual. Verifique o conteúdo: Certifique-se que a caixa contém os seguintes artigos:

• Proteja o ambiente. Recicle o material desta embalagem.
• De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade.
• De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade e até danificá-la.
• Esta unidade destina-se unicamente a utilização em espaços fechados.
• Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente.
• Coloque esta unidade num local arejado, afastado de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 50cm de distância de paredes circundantes.
• Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
• Evite locais com poeiras. Limpe a unidade regularmente.
• Mantenha esta unidade fora do alcance das crianças.
• Esta unidade deverá ser operada unicamente por pessoas experientes.
• Temperatura ambiente de funcionamento máxima é de 45ºC. Não utilize esta unidade a temperaturas ambientes mais elevadas.
• Certifique-se de que não irão passar pessoas sob a área de instalação da unidade durante a instalação e manutenção.
• Aguarde cerca de 10 minutos para que a unidade arrefeça antes de substituir a lâmpada ou de efectuar a manutenção.
• Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de substituir a lâmpada ou de efectuar manutenção.
• A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações eléctricas e mecânicas do seu pais.
• Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade.
• O cabo de alimentação deverá estar sempre em perfeitas condições: desligue a unidade e substitua imediatamente o cabo caso este apresente algum dano.
• Nunca permita que este cabo entre em contacto com outros cabos!
• Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança.
• Não ligue a unidade a reguladores de intensidade.
• Utilize sempre um cabo de segurança aprovado ao instalar a unidade.
• De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. À excepção da lâmpada e do fusível, não existem peças que possam ser substituídas pelo utilizador.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outro com as mesmas características!
• Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor.
• A cobertura e as lentes deverão ser substituídas caso apresentem danos visíveis.
• Caso seja necessário transportar a unidade utilize a embalagem original.
• Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade. JB SYSTEMS® 32/36 FROG Laser PORTUGUÊS

MANUAL DO UTILIZADOR

Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas epilépticas. INSTRUÇÕES DE SEGURANÇA LASER:

• De acordo com as normas EN 60825-1:1994 + A1:2002 + A2:2002, este laser enquadrase na categoria 3R. A exposição directa dos olhos pode ser perigosa. PERIGO: RADIAÇÃO LASER! Evite exposição directa dos olhos! A radiação laser pode provocar danos nos olhos e/ou na pele. Devem ser tomadas todas as mediadas preventivas para garantir o funcionamento seguro desta unidade laser.

• Este tipo de produto é conhecido por showlaser, emite uma radiação do espectro luminoso compreendida entre 400 e 700 nm utilizada para produzir efeitos luminosos em espectáculos de luz.
• Esta unidade laser foi construída de forma a que o feixe se mova tão rapidamente que o contacto com os olhos seja muito breve. Por esta razão a utilização deste laser num espectáculo de laser é considerada como segura.
• Nunca direccione o feixe para pessoas ou animais. O funcionamento desta unidade deverá ser sempre supervisionado.
• Este laser destina-se unicamente a utilização em espectáculos. A utilização de um laser classe 3R só é permitida quando supervisionada por um técnico experiente.
• Dependendo da categoria da unidade, operar um produto laser poderá produzir radiação laser passível de provocar danos permanentes nos olhos ou na pele. As normas legais para utilização de produtos laser variam de país para país. O utilizador deverá informarse sobre as normas legais vigentes no seu pais e aplicá-las. Tenha em atenção que a JB SYSTEMS não poderá ser responsabilizada por danos resultantes de uma instalação incorrecta ou utilização imprudente! PORTUGUÊS

MANUAL DO UTILIZADOR

1. ENTRADA DC 9V: Esta entrada é

utilizada para ligar o adaptador AC/DC.

2. INTERRUPTOR ON/OFF: Utilizado

para ligar e desligar a unidade. Leia com atenção todas as informações sobre segurança referidas neste manual antes de ligar o laser!

3. AUDIO SENSITIVITY: Quando o laser

está definido para modo áudio, poderá ajustar a sensibilidade do microfone incorporado de forma a obter o melhor desempenho.

4. INTERRUPTOR MODE: Utilizado para

colocar a unidade num dos três modos disponíveis.

5. SELECTOR PATTERN: Quando a

unidade está colocada em modo manual, poderá seleccionar sequências pré-programadas pressionando este botão.

6. MICROFONE INTERNO: O microfone

incorporado utilizado para sincronizar a apresentação laser ao ritmo da música.

7. ADAPTADOR AC/DC: Este adaptador é utilizado para converter a corrente 230Vac

para 9Vdc, corrente utilizada pelo FROG laser.

8. RÓTULO DE AVISO: “Atenção – Laser classe 3R. Exposição a radiação laser caso

abra a unidade. Evite exposição ao feixe.”

9. SAÍDA DO LASER: O laser é projectado através de uma abertura situada na parte da

frente da cobertura. NUNCA olhe para o interior da unidade através desta abertura quando o laser estiver ligado!

10. SUPORTE DE SUSPENSÃO: Contém 2 parafusos de aperto em ambos os lados para

fixar a unidade e um orifício para aplicação de um gancho de montagem.

INSTALAÇÃO EM SUSPENSÃO

• Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a assegurar a segurança.
• Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e manutenção.
• Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 50cm de distância de paredes circundantes. JB SYSTEMS® 33/36 FROG Laser JB SYSTEMS® 34/36 FROG Laser PORTUGUÊS

• A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam passar ou sentar-se.
• Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de 10 vezes o peso da unidade.
• Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma parte da instalação possa cair mais de 20 cm caso o ponto de apoio principal ceda.
• A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada!
• Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
• O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está assegurada. ATENÇÃO PERIGO PARA OS OLHOS: Posicione sempre o laser de forma a que o público presente não possa olhar directamente para os feixes laser. A instalação deverá assegurar que o feixe não atinge as pessoas.

FUNCIONAMENTO DA UNIDADE

• Deverá efectuar pausas regulares no funcionamento de forma a prolongar a duração desta unidade visto que esta não está preparada para uma utilização contínua.
• Não ligue e desligue a unidade em curtos períodos de tempo, irá reduzir a duração da lâmpada.
• Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de substituir a lâmpada ou de efectuar a manutenção.
• Caso a unidade apresente problemas sérios de funcionamento, interrompa a utilização da unidade e contacte o seu revendedor imediatamente.
• Importante: Nunca olhe directamente o feixe laser! Não utilize este efeito luminoso na presença de pessoas epilépticas. A unidade pode ser operada de 3 formas:

1) MODO INDIVIDUAL ÁUDIO

• Coloque o interruptor mode na posição à esquerda (audio)
• Ponha música com batida forte a tocar no nível pretendido.
• Ajuste o potenciómetro da sensibilidade da música. O LASER FROG projecta as diferentes imagens laser seguindo o ritmo da música.

2) MODO INDIVIDUAL AUTOMÁTICO

• Coloque o interruptor mode na posição intermédia (auto)
• Ligue a unidade. O LASER FROG projecta as diferentes imagens laser automaticamente. PORTUGUÊS

• Coloque o interruptor mode na posição à direita (manual)
• O LASER FROG projecta uma das 36 imagens pré-programadas até que o botão “pattern select” seja pressionado para passar à imagem seguinte … MANUTENÇÃO

• Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a manutenção.
• Desligue o cabo de alimentação da corrente e aguarde que a unidade arrefeça. Durante a inspecção deverá verificar os seguintes pontos:
• Todos os parafusos utilizados nas peças da unidade e na instalação deverão estar apertados firmemente e não poderão estar corroídos.
• A cobertura da unidade, os pontos de fixação e as áreas de instalação (tecto, armação, etc.) não deverão apresentar qualquer deformação.
• Caso uma lente apresente danos visíveis como fendas ou riscos profundos, deverá ser substituída imediatamente.
• O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais pequeno dano.
• As ventoinhas de arrefecimento (caso existam) e os orifícios de ventilação deverão ser limpos todos os meses.
• Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano.
• De forma a optimizar a projecção de luz, limpe as lentes ópticas internas e externas e/ou espelhos periodicamente. A regularidade das limpezas depende do ambiente em que está instalada a unidade: um ambiente húmido, com fumo ou poeiras dará origem a uma maior acumulação de impurezas nas ópticas da unidade.
• Utilize um pano macio e um limpa-vidros normal na limpeza da unidade.
• Seque sempre as peças cuidadosamente.
• Limpe as ópticas externas pelo menos uma vez em cada 30 dias.
• Limpe as ópticas internas pelo menos uma vez em cada 90 dias. Atenção: Recomendamos vivamente que a limpeza do interior da unidade seja efectuada por pessoal qualificado! ESPECIFICAÇÕES Fonte de Alimentação: Adaptador de corrente AC/DC: Controlo de som: Potência Laser: Categoria Laser: Normas de segurança Laser: Dimensões: Peso: 9Vdc (>800mA) AC 230V,50Hz Æ 9Vdc (800mA ou mais) Microfone interno Laser CW Verde 4,9mW (λ = 532nm) EN60825-1:1994 + A1:2002 + A2:2002 143 x 160 x 75mm 0,81kg Estas informações estão sujeitas a alterações sem aviso prévio JB SYSTEMS® 35/36 FROG Laser JB SYSTEMS® 36/36 FROG Laser
