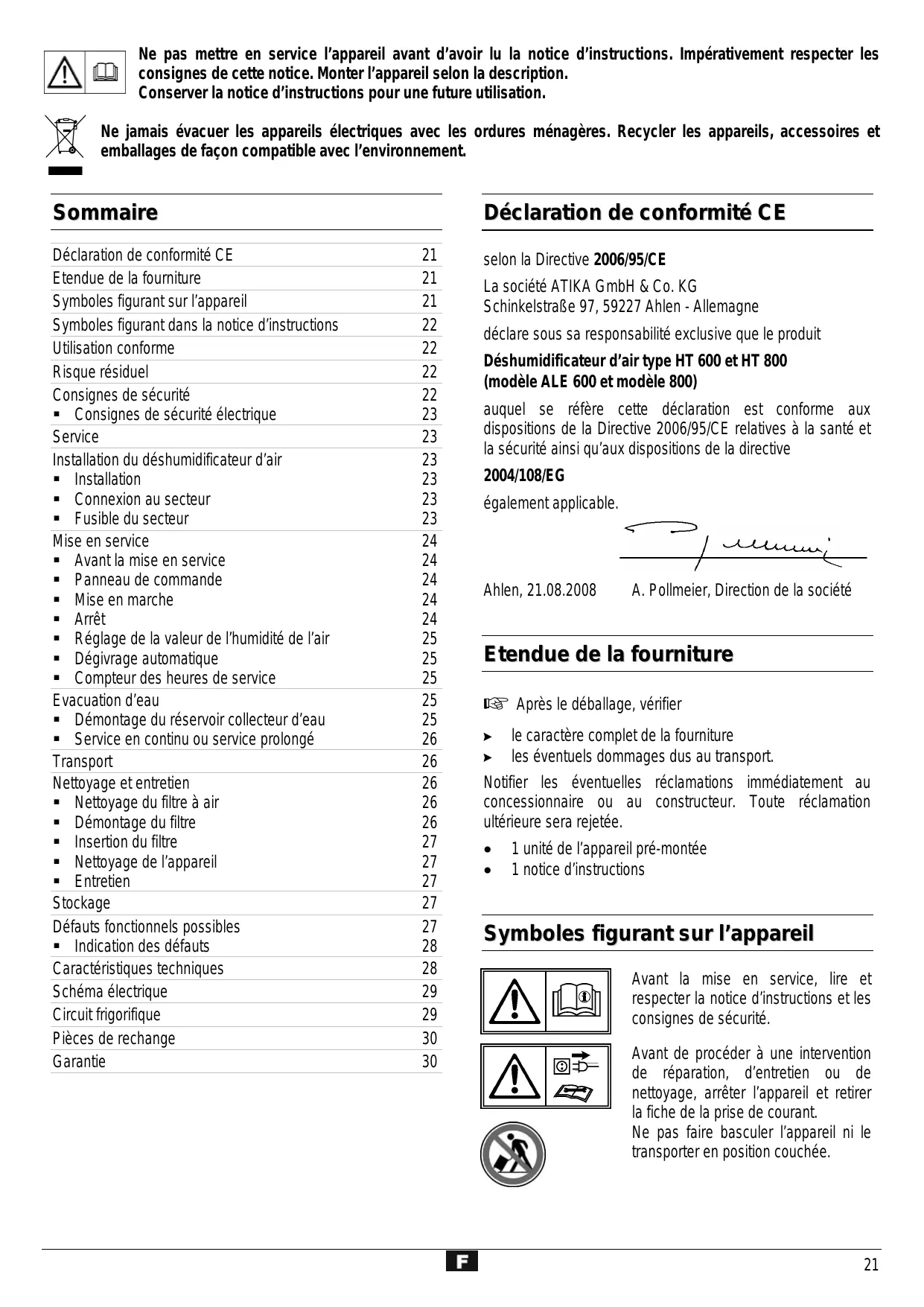

MODE D'EMPLOI ALE 800 ATIKA
Déshumidificateur d'air
Instructions d'utilisation - Consignes de sécurité
Pièces de rechange
Déclaration de conformité CE 21
Étendue de la fourniture 21
Symboles figurant sur l'appareil 21
Symboles figurant dans la notice d'instructions 22
Utilisation conforme 22
Risque résiduel 22
Consignes de sécurité 22
- Consignes de sécurité électrique 23
Service 23
Installation du déshumidificateur d'air 23
Installation 23
- Connexion au secteur 23
Fusible du secteur 23
Mise en service 24
Avant la mise en service 24
Panneau de commande 24
Mise en marche 24
- Arret 24
Réglage de la valeur de l'humidité de l'air 25
Dégivrage automatique 25
- Compteur des heures de service 25
Évacuation d'eau 25
Démontage du réservoir collecteur d'eau 25
Service en continu ou service prolongé 26
Transport 26
Nettoyage et entretien 26
Nettoyage du filtre à air 26

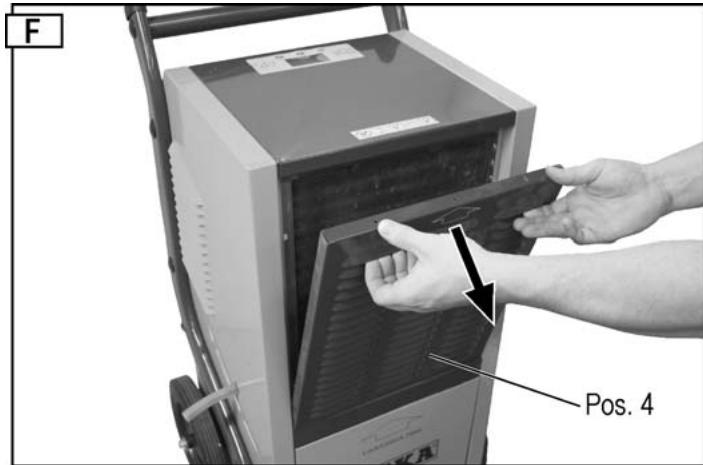

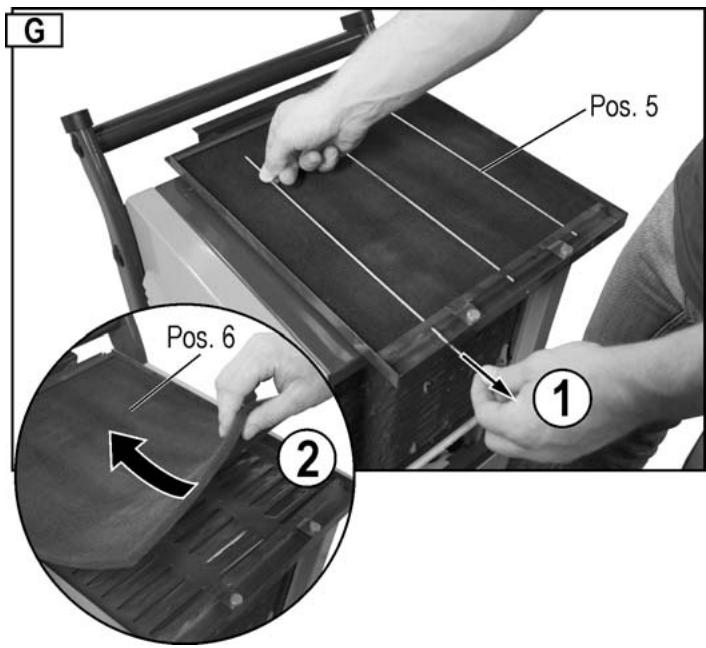

Démontage du filtre 26
Insertion du filtre 27
Nettoyage de l'appareil 27
Entretien 27
Stockage 27
Défauts fonctionnels possibles 27
Indication des défauts 28

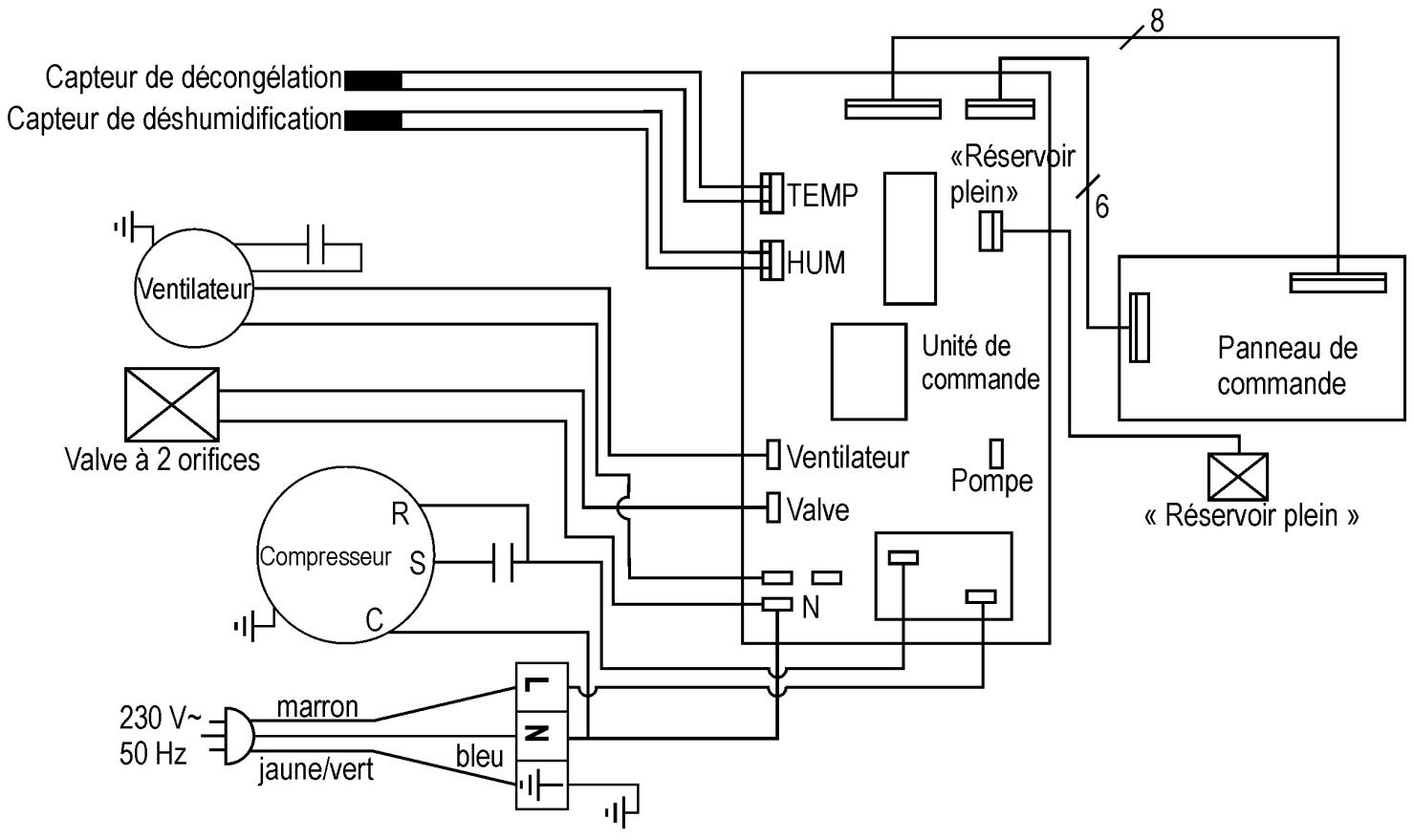

Schéma électrique 29

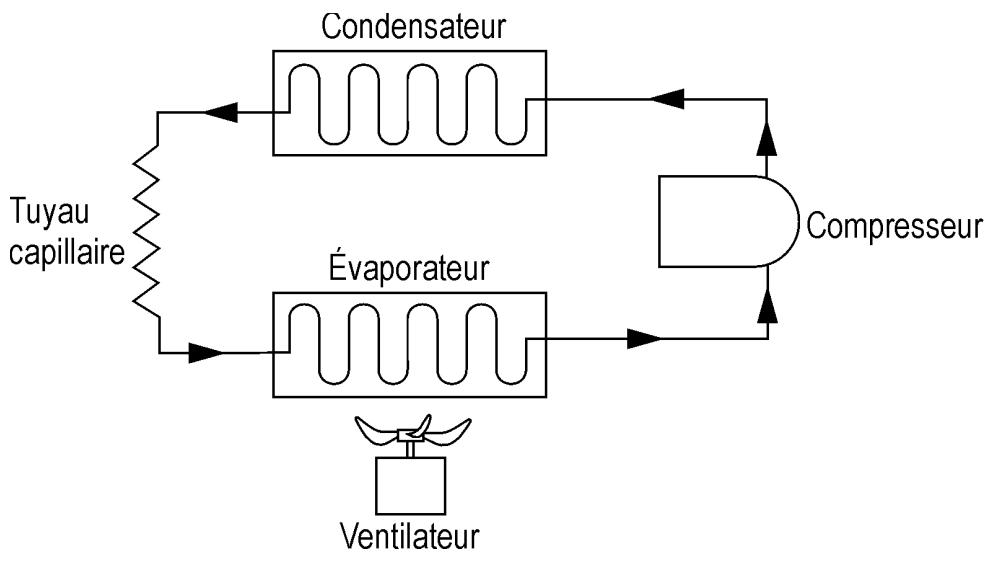

Circuit frigorifique 29

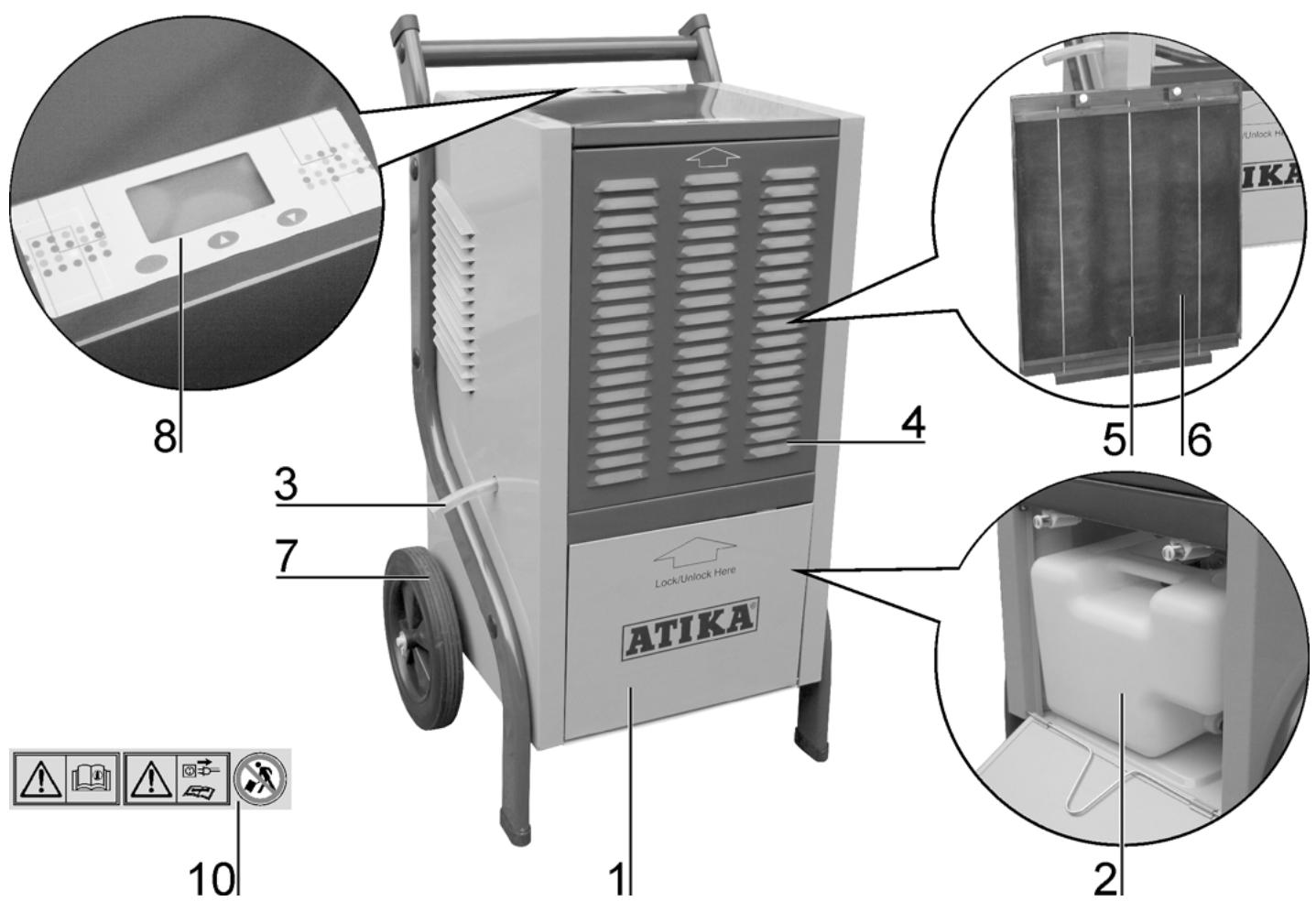

Pièces de rechange 30
Garantie 30
Déclaration de conformité CE
conforme à la Directive 2006/95/CE
déclare sous sa responsabilité exclusive que le produit
Dés humidificateur d'air type HT 600 et HT 800
(modèle ALE 600 et modèle 800)
auquel se réfère cette déclaration est conforme aux dispositions de la Directive 2006/95/CE relatives à la santé et la sécurité ainsi qu'aux dispositions de la directive
2004/108/EG
règlement applicable.
Ahlen, 21.08.2008 A. Pollmeier, Direction de la société
Étendue de la fourniture
Après le déballage, vérifier
le caractère complet de la fourniture, les éventuels dommages dus au transport.
Notifier les éventuelles réclamations immédiatement au concessionnaire ou au constructeur. Toute réclamation ultérieure sera rejetée.
1 unité de l'appareil pré-montée 1 notice d'instructions
Symboles figurant sur l'appareil
Avant la mise en service, lire et respecter la notice d'instructions et les consignes de sécurité.
Avant de procéder à une intervention de réparation, d'entretien ou de nettoyage, arrêter l'appareil et retirer la fiche de la prise de courant.
Ne pas faire basculer l'appareil ni le transporter en position couchée.
Symboles figurant dans la notice d'instructions
Danger imminent ou situation dangereuse Le non-respect de ces consignes peut provoquer des blessures ou des dommages matériels.
Consignes d'utilisation conformes importantes Le non-respect de ces consignes peut entraîner des défauts fonctionnels.
Consignes d'utilisation Ces consignes vous aident à utiliser l'appareil de façon optimale.
Montage, utilisation et entretien Ce chapitre détaille les travaux et interventions à effectuer.
Utilisation conforme
Le déshumidificateur d'air est exclusivement destiné à l'utilisation domestique, pour sécher des murs humides ayant subi des dégâts d'eau et pour réduire l'humidité de l'air dans des locaux fermés.
L'utilisation conforme comprend également le maintien des conditions de service, d'entretien et de maintenance spécifiées par le constructeur et le respect des consignes de sécurité de cette notice d'instructions.
Les dispositions de prévention des accidents applicables au service de l'appareil ainsi que toute autre réglementation de médecine du travail et de sécurité reconnue doivent être respectées.
Toute autre utilisation est considérée comme non-conforme. Le constructeur décline toute responsabilité pour les dommages y résultant. L'utilisateur supporte l'intégrité des risques dans ces cas.
Toute modification du déshumidificateur d'air non-autorisée entraîne l'exclusion de la responsabilité du constructeur pour les dommages de toute nature y résultant.
Risques résiduels
Même en cas d'utilisation conforme de l'appareil et malgré le respect de l'intégralité des dispositions de sécurité, des risques résiduels peuvent persister pour des raisons de construction et de destination d'utilisation.
Les risques résiduels peuvent être minimisés en respectant les « Consignes de sécurité » et « L'utilisation conforme » indiquées dans la notice d'instructions.
Prendre des précautions et des égards afin de diminuer le risque de blessures corporelles et de dommages matériels.
- Risque d'électrocution en cas d'utilisation de conducteurs électriques non conformes.
- Risque de contact avec des composants sous tension en cas d'ouverture de modules électriques
D'autres risques résiduels manifestes n'existant pas en cas de respect des précautions de sécurité.
Consignes de sécurité
Avant la mise en service de l'appareil, lire et respecter les consignes suivantes et les dispositions de prévention des accidents des associations professionnelles ainsi que les dispositions de sécurité applicables dans le pays d'utilisation de l'appareil afin de protéger vous et des tiers de toute éventuelle blessure.
1. Communiquer les consignes de sécurité à l'ensemble des personnes qui travaillent avec l'appareil. (i) Conserver les consignes de sécurité.
- Avant d'utiliser l'appareil, se familiariser avec celui-ci à l'aide de la notice d'instructions.
- N'utiliser l'appareil qu'en conformité avec la destination d'utilisation pour laquelle il a été conçu (voir Utilisation conforme).
- Ne METTRE en service l'appareil qu'avec la tension de service indiquée.
- L'utilisateur est responsable envers les tiers se trouvant dans la zone d'installation et de fonctionnement de l'appareil.
- L'utilisation de l'appareil est interdite pour les enfants et adolescents de moins de 16 ans. Ces personnes ne sont pas conscientes des risques liés à l'utilisation de cet appareil. Éloigner les enfants de l'appareil.
- N'utiliser l'appareil que lorsque les dispositifs de protection sont complets et montés correctement. Ne jamais effectuer des modifications sur l'appareil qui risquent de compromettre la sécurité.
- Ne pas mettre l'appareil en service en cas de présence de defaults fonctionnels ou lorsqu'une chute de l'appareil a endommagé le cable ou la fiche électrique ou un autre composant.
- Les réparations sur les appareils électriques ne doivent être effectuées que par un personnel spécifique formé. L'utilisateur de l'appareil peut subir de graves atteintes à la santé suite à des réparations non conformes.
- Arrête l'appareil et retire la fiche de la prise de courant lorsqu'you ne l'utilise pas, que vous le transporte ou que vous le nettoyez.
- En cas de défauts, arrêter l'appareil, retirer la fiche de la prise de courant et informer le S. A. V.
- Ne jamais immerger l'appareil dans l'eau ou dans un autre liquide.
- Ne pas poser des objets sur l'appareil.
- Éloigner les corps étrangers des ouvertures d'entrée et de sortie d'air.
- Avant de transporter l'appareil, vider le réservoir d'eau afin d'éviter les déversements.
- Ne pas faire basculer l'appareil, l'eau qui s'écoule pouvant endommager le déshumidificateur d'air.
- Ne jamais déverser ou pulvériser de l'eau sur l'appareil.
Sécurité électrique
Utiliser des rallonges conformes CEI 60245 (H 07 RN-F) d'une section de conducteur d'au minimum
- Les câbles de connexion longs à faible section produisent une chute de tension. Le moteur n'atteint plus sa puissance maximale, ce qui compromet la fonctionnalité de l'appareil.
- Les fiches et prises des câbles de connexion doivent être en caoutchouc, PVC Souple ou un autre matériel plastique souple à résistance mécanique égale, ou revêtus de cette matière. Pour la pose des câbles de connexion, veiller à ne pas les plier ou écraser et à ne pas mouiller la connexion.
- En cas d'utilisation d'un tambour, dérouler le câble complètement.
- N'utiliser pas le câble pour des fins non conformes. Protéger le câble de la chaleur, de l'huile et des arêtes vives. Ne pas tirer sur le câble pour retirer la fiche de la prise de courant.
- Contrôler le câble régulièrement et le remplacer en cas d'endommagement.
- Ne pas utiliser des câbles de connexion défectueux.
- Ne pas utiliser des connexions électriques provisoires.
- Ne jamais ponte ou omettre hors service les dispositifs de protection.
- Connecter l'appareil via un déclencheur à courant différentiel.
La connexion électrique et/ou les réparations sur les composants électriques de la machine doivent être effectuées par un électricien agréé ou par un atelier S. A. V. Respecter les réglementations locales, notamment celles concernant les mesures de protection.
Les réparations sur les autres composants de l'appareil doivent être effectuées par le constructeur ou par un atelier S. A. V.
N'utiliser que des pièces de rechange d'origine. L'utilisation d'autres pièces de rechange peut provoquer des risques pour l'utilisateur. Le constructeur décline toute responsabilité y résultat.
Principe de fonctionnement
Le déshumidificateur d'air fonctionne selon le principe de la condensation.
L'air ambiant est aspiré à travers un filtre et un élément réfrigérant où la vapeur d'eau contenue dans l'air condense et forme des gouttes d'eau. Les gouttes d'eau s'écoulent ensuite vers un bac collecteur d'eaux de condensation et de là, vers le réservoir d'eau, tandis que l'air séché et refroidi passe par le condensateur de l'appareil où il est réchauffé et recyclé dans le local. La température de l'air soufflé se situe à env. 2-5 °C au-dessus de la températureambiante du local. Cette augmentation de chaleur est produite par l'alimentation du
compresseur en énergie ainsi que par la chaleur dégagée lors de la condensation de la vapeur d'eau.
La circulation constante de l'air ambiant du local à travers l'appareil diminue l'humidité relative de l'air et s'est ainsi le local en douceur.
Les vapeurs d'eau contenues dans l'air circulent aisément et sans obstacle dans l'air. C'est pourquoi il est important de « sceller » le local aussi bien que possible, c.-à-d., les portes et fenêtres doivent être fermées, et les entrées/sorties dans le local doivent être limitées. Dans le cas contraire, l'effet de séchage de l'appareil est réduit sensiblement.
Installation
Dans la mesure du possible, le déshumidificateur d'air doit être installé au milieu du local afin d'obtenir une bonne circulation d'air dans l'intégralité du local.
Lorsque ceci n'est pas possible, le déshumidificateur d'air doit être installé de façon à garantir l'aspiration et le soufflage de l'air sans obstacle.
La distance minimum vers les murs doit être 10cm
Installer le déshumidificateur
⇒ sur un plan horizontal afin de permettre à l'eau de s'écouler sans obstacles. ⇒ ne pas l'installer en proximité d'une source de chaleur (par ex. d'un radiateur). Veiller à fermer les fenêtres et portes dans le local à déshumidifier.
Connexion au secteur
Comparer la tension indiquée sur la plaque signalétique de l'appareil, par ex. 230V / 50Hz à la tension du secteur et connecter le déshumidificateur d'air à une prise de courant correspondante régulière.
Utiliser une prise de courant : Tension du secteur 230 V avec déclencheur à courant différentiel (déclencheur FI 30 mA).
Fusible du secteur
10 A
Avant la mise en service
Avez-vous transporté le déshumidificateur d'air en position couchée ou inclinée de plus de ?
Poser l'appareil en position verticale pendant une heure au minimum avant la mise en service.
- Le déshumidificateur d'air ne fonctionne pas lorsque la valeur d'humidité paramétrée est plus élevée que celle de l'air ambiant.
- N'utiliser le déshumidificateur d'air qu'à des températures ambiantes de 5°C à 32°C. En dehors de cette plage de températures, le déshumidificateur d'air ne fonctionne pas.
- Ne pas utiliser le déshumidificateur d'air dans un environnement à forte teneur en poussières ou en chlore.
- Pendant la déshumidification, le moteur du ventilateur et du compresseur doivent fonctionner pendant au minimum 3 min. après le démarrage du compresseur. Afin d’éviter d’endommager le compresseur, attendre 3 minutes avant de redémarrer l’appareil lorsque celui-ci s’est arrêté automatiquement.
- Lorsque la températureambiante est inférieure à 10°C et que l'humidité relative de l'air ambiant est relativement faible, il n'est pas nécessaire d'utiliser le déshumidificateur d'air.
- Le rendement de déshumidification d'air de l'appareil dépend des caractéristiques du local, de la température et de l'humidité relative de l'air ambiant.
- Vider le réservoir d'eau lorsqu'il est plein. Réinsérer ensuite le réservoir vide avant de remettre l'appareil en service.
- Ne transporter l'appareil qu'en position ABOUT.
- Lorsque l'appareil ne fonctionne pas ou que le fonctionnement s'arrête pour une raison inconnue, voir « Défauts possibles »
- Lorsque le déshumidificateur d'air est en service, le compresseur produit des rejets thermiques et la température ambianté augmente légèrement. Ce phénomène est tout à fait normal.

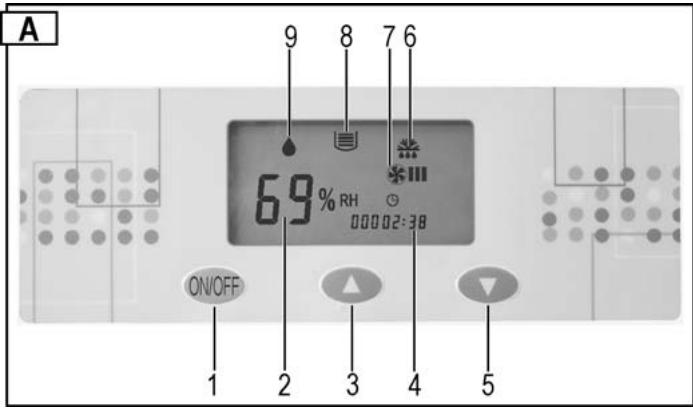

Panneau de commande
1 Touche « ON/OFF » - « MARCHE/ARRET » 2 Affichage « Humidité relative de l'air en % » ou des défauts 3 Touche « Augmenter l'humidité de l'air » 4 Affichage « Compteur d'heures de service » 5 Touche « Diminuer l'humidité de l'air » 6 Symbole « Dégivrage » 7 Symbole « Ventilateur en service » 8 Symbole « Bac collecteur d'eau plein »
⇒ Symbole « Service de déshumidification »
Affichage en continu = L'appareil déshumidifie (compresseur et ventilateur en service)
Affichage clignotant = L'appareil ne déshumidifie pas (compresseur arrêté - ventilateur en service)
Affichage des défauts
Lorsque l'affichage 2 « Humidité relative de l'air » indique les défauts E3 - E4 - E5 → voir « Défauts possibles »
Mise en service
Lorsque vous enchichez le câble dans la prise de courant, l'appareil émet un signal sonore.
En cas d'absence du signal sonore, un dernier est présent. Vérifiez le câble, la prise de courant et le fusible.
Mise en service de l'appareil
Actionner la touche (ON/OFF) afin de mettre le déshumidificateur d'air en service.
L'affichage 2 « Valeur de l'humidité relative de l'air » indique l'humidité de l'air réglée à l'usine de 60%. Après 5 sec., l'affichage indique l'humidité de l'air actuelle.
L'affichage « Valeur de l'humidité de l'air » affiche l'humidité dans une fourchette entre 30 % et 90 %.
Arrêt de l'appareil
Actionner la touche ON/OFF de nouveau afin d'arrêter le déshumidificateur d'air.
Réglage de la valeur de l'humidité de l'air
Actionner les touches « Augmenter la valeur de l'humidité de l'air » ou « Diminuer la valeur de l'humidité de l'air » afin de régler l'humidité de l'air.
Lorsque la valeur de l'humidité de l'air paramétrée est inférieure à 30%, l'appareil déshumidifie en continu et l'affichage indique « CO ».
Conseil: Une humidité relative de l'air de 50 - 60% est généralement suffisante pour créer un climat ambiant agréable et éviter la formation d'eaux de condensation sur les composants et équipements du local.
Lorsque la valeur d'humidité souhaitée est inf Affichage du symbole « Service de déshumidification » en continu sur l'écran.
Lorsque la valeur d'humidité régée est sup Le symbole « Service de déshumidification » clignote.
Système de dégivrage automatique
Lorsque la température ambiente est inférieure à 20°C, on peut observer non seulement la formation d'eaux de condensation, mais également de glace sur la surface froide de l'évaporateur. Cette glace obture l'échangeur thermique, entravant ainsi le débit d'air. Le dispositif de dégivrage automatique intégré dégivre l'évaporateur. Cette fonction permet le fonctionnement de la déshumidification jusqu'à une température de + 5 °C.
Pendant le dégivrage, l'écran affiche le symbole, le compresseur continue à fonctionner mais le ventilateur s'arrête automatiquement.
Une fois le dégivrage terminé, le déshumidificateur d'air active le service de déshumidification de nouveau et le symbole s'éteint.
Compteur des heures de service
Le déshumidificateur d'air est équipé d'un compteur d'heures de service.
Lorsque le déshumidificateur d'air est mis en service, l'écran affiche le nombre d'heures pendant lesquelles l'appareil a déjà été en service. Pendant la durée de service de l'appareil, le compteur additionne ce temps aux heures de service déjà accomplies.
Évacuation d'eau
Le réservoir collecteur d'eau du déshumidificateur d'air est équipé d'un flotteur qui arrête l'appareil automatiquement lorsque le réservoir est plein.
Après 45 sec., le compresseur et le ventilateur s'arrêtent et l'appareil émet un signal sonore. L'écran affiche le symbole et l'erreur E4.
Lorsque le réservoir collecteur d'eau n'est pas vide immédiatement, l'appareil émet un signal sonore toutes les 5 minutes.

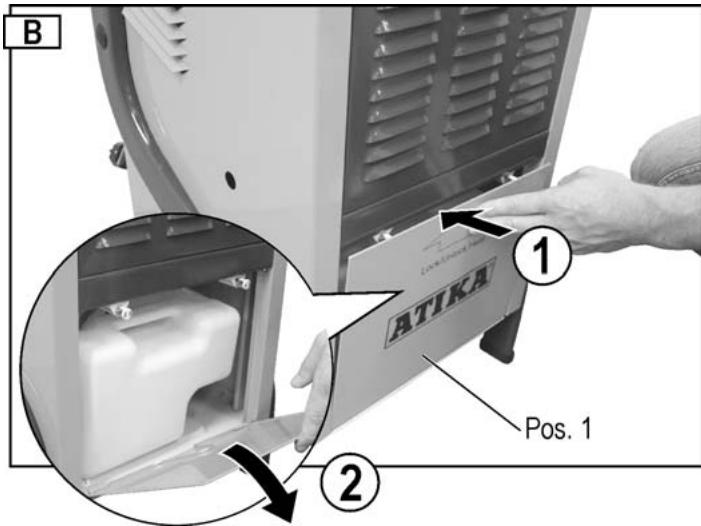

Démontage du réservoir collecteur d'eau
- Arrêtez l'appareil.
- Effectuer une pression sur le clapet du boîtier (pos. 1) ① et ouvrir le clapet ②

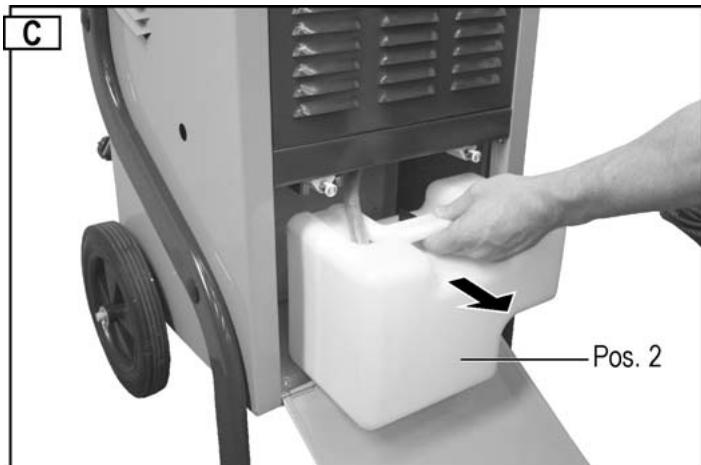

- Retirer le réservoir (pos. 2) et le vider immédiatement.
- Réinsérer le réservoir. Le fixer dans le réservoir collecteur d'eau pendant l'insertion du tuyau de purge (pos. 3). Veiller à mettre le réservoir dans la position correcte.
- Fermer le clapet du boîtier.
- Remettre le déshumidificateur d'air en service. Le symbole et le défaut E4 ne s'affichent plus.
Lorsque le symbole et le défaut s'affichent toujours : Retirer le réservoir et le réinsérer de nouveau.
Service en continu ou durée de service prolongée
En cas d'humidité d'air élevée, il est recommandé de faire fonctionner le déshumidificateur d'air en continu. Pendant le service en continu, il n'est pas nécessaire de vider le réservoir collecteur régulièrement.

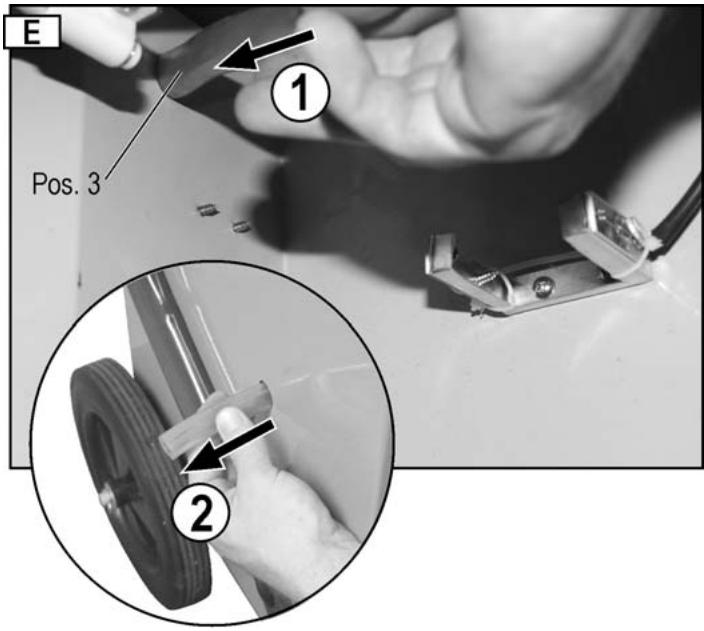

Démarche:
- Retirer le réservoir collecteur de l'appareil.

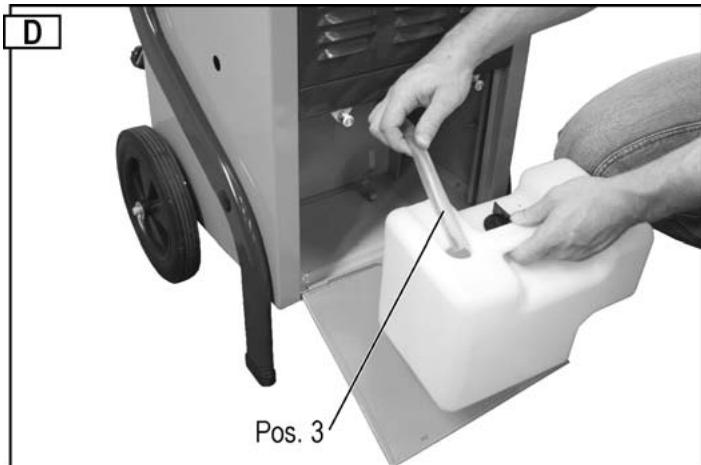

- Introduire le tuyau de purge (Pos. 3) par le trou du boîtier ① et le tirer pour le faire ressortir de l'autre côté de l'appareil ②
- Réinsérer le réservoir collecteur dans l'appareil.
- Fermer le clapet du boîtier.
- Placer un grand réservoir collecteur sous l'évacuation d'eau.
Ou:
Rallonger l'évacuation d'eau à l'aide d'un tuyau d'arrosage afin d'acheminer l'eau vers un écoulement.
Veiller à ce qui suit :
Veiller à ce que l'eau s'écoule toujours librement. Il est préférible d'acheminer l'eau vers une évacuation de niveau inférieur. Veiller à ce que le tuyau reste dans sa position, qu'il soit posé avec une pente et qu'il ne soit pas plié ou enroulé.
Transport
Avant de déplacer l'appareil, l'arrêtez et retirez la fiche de la prise de courant.
Toujours transporter le déshumidificateur d'air en position. Afin de ne pas endommager le compresseur.
Conseil:
Lorsque vous avez transporté le déshumidificateur d'air en position couchée ou trop inclinée, le déposer en position debout pendant une heure au minimum avant de le remettre en service.
Nettoyage et entretien
Avant chaque nettoyage, arrêtez l'appareil et retirez la fiche de la prise de courant.
Les interventions d'entretien et de nettoyage non décrites dans ce chapitre doivent être effectuées par le S. A. V.
Utiliser exclusivement des pièces de rechange d'origine. L'utilisation de toute autre pièce peut provoquer des dégâts imprévisibles et des blessures.
Filtre à air
Les contaminations du filtre à air
⇒ diminue le rendement du deshumidificateur d'air ⇒ provoque des contaminations de l'intérieur de l'appareil Nettoyer le filtre régulièrement en fonction des conditions de service.
Démontage du filtre
- Retirer le parement du boîtier (pos. 4).
- Retirer les trois goupilles de fixation (pos. 5). Retirer le filtre (pos. 6) du parement du boîtier pour le nettoyer.
Contamination légère
Utiliser un aspirateur ou batre le filtre légérement pour le vider.
Contamination forte
Laver le filtre avec précaution à l'eau savonneuse tiède (40 °C max.) et le laisser bien sécher ensuite. Ne pas exposer le filtre au soleil ou à d'autres sources de chaleur pour le faire sécher.
Insertion du filtre
- Remettre le filtre dans le parement du boitier et le fixer avec les trois goupilles de fixation.
- Remonter le parement du boîtier.
Appareil
Nettoyer l'extérieur de l'appareil régulièrement à l'aide d'un chiffon humide et d'un détergent doux (eau savonneuse). Veiller à éviter toute détersion d'eau à l'intérieur de l'appareil.
Ne pas utiliser des détergents ou solvants pour le nettoyage, ceux-ci risquant de corroder des composants de l'appareil.
Le déshumidificateur d'air doit être contrôlé par le S. A. V. une fois par an, ou en intervalles déterminés en fonction des conditions de service, afin d'éliminer les contaminations de l'intérieur.
Entretien
Le déshumidificateur d'air est conçu pour un service sans problèmes avec un besoin de surveillance minimal.
L'ensemble des pièces en mouvement est lubrifié à vie.
Les composants internes à l'appareil ne nécessitent aucun entretien.
Stockage
Stocker les appareils non utilisés dans un lieu sec et fermé en dehors de la portée d'enfants.
Veiller à ce qui suit afin de prolonger la durée de vie du déshumidificateur d'air et de garantir un fonctionnement sans problèmes.
Nettoyer le réservoir collecteur d'eau et le sécher avec soin. Nettoyer le filtre. Effectuer un nettoyage profond. Vérifier l'état correct du déshumidificateur d'air afin de garantir la fiabilité du fonctionnement du déshumidificateur d'air. Couvrir le déshumidificateur d'air avec soin.
Défauts possibles
En cas d'apparition d'un défaut, arrêtez l'appareil et retirez la fiche de la prise de courant.
| Défaut | Cause possible | Elimination |
| Le moteur ne démarre pas | Absence de la tension du secteur | Vérifier les fusibles |
| Câble de connexion défectueux | Faire vérifier le cable (électricien) | |
| Réserveur collecteur d'eau plein | Vider le réservoir | |
| L'humidité de l'air ambient est inférieure à celle réglée su l'appareil | Vérifier le réglage de la valeur de l'humidité de l'air, éventuellesment la modifier | |
| Peu de condensation, ou aucune | La température et l'humidité de l'air ambient ne se situant pas dans la fourchette de service | a) Vérifier la température ambiente (5 °C à 32 °C) |
| b) Vérifier l'humidité de l'air ambient (min. 30 % h.r.) | ||
| c) Vérifier le réglage de la valeur de l'humidité de l'air, éventuellesment la modifier | ||
| Filtre à air contaminé | Nettoyer le filtré à air (voir « Nettoyage et entretien ») | |
| Obstruction de l'entrée ou de la sortie d'air | Vérifier l'entrée et la sortie d'air, éventuellesment repositionner l'appareil (respecter la distance au mur minimum de 10 cm) | |
| a) Forte contamination interne de l'appareil | Adressez-vous au S.A.V. ou au constructeur. | |
| b) Circuit frigorifique défectueux | ||
| Portes et/ou fenêtres ouvertes | Fermer les portes et/ou les fenêtres | |
| L'appareil s'arrête pendant le fonctionnement en continu avec tuyau d'évacuation | a) Tuyau d'évacuation plie ou enroule b) Pente insuffisante | Poser le tuyau d'une manière différente afin de permettre à l'eau de s'écouler sans obstruction |
| L'eau gèle dans le tuyau | Prendre les mesures nécessaires pour éviter le gel de l'eau | |
| Fuite d'eau de l'appareil | Défaut d'échéité du réservoir collecteur d'eau | a) Contrôler le réservoir b) Remplacer le réservoir |
| Bruits et/ou vibrations anormaux | L'appareil est posé sur un sol dénivélé | Poser l'appareil sur un sol nivallé |
| Visserie desserrée | Serrer les composants Lorsqu'il est impossible de serrer les composants internes à l'appareil ou que les bruits persistent : s'adresser au constructeur ou au S.A.V. |
Lorsque le défaut ne peut pas être éliminé une fois l'ensemble des contrôles fonctionnels effectués, veuillez-vous adresser au constructeur ou au S. A. V. Lorsqu'un appareil ne fonctionne pas correctement, le mettre hors service immédiatement!
Indication des défauts
Les défauts suivants peuvent être affichés sur l'indicateur 2 « Humidité relative de l'air » :
| Défaut | Erreur |
| E3 | Capteur d'humidité défectueux |
| E4 | Réservoir collecteur d'eau plein |
| E5 | Capteur du circuit frigorifique défectueux |
Lorsque les messages d'erreur E3 ou E5 s'affichent, veuillez-vous adresser au constructeur ou au S. A. V. pour éliminer le défaut.
Caractéristiques techniques
| Type | HT 600 | HT 800 |
| Modèle | ALE 600 | ALE 800 |
| Débit d'air | 680 m3/h | 680 m3/h680 m3/h |
| Puisance nominale | 1000 W | 1200 W |
| Consommation de courant nominale | 4,6 A | 5,3 A |
| Puisance max. | 1200 W | 1410 W |
| Consommation de courant max. | 5,4 A | 6,4 A |
| Puisance ventilateur | 50 W | 50 W |
| Alimentation électrique | 230 V~ / 50 Hz | 230 V~ / 50 Hz |
| Fusible du secteur | 10 A | 10 A |
| Plage de températures | 5 – 32°C | 5 – 32°C |
| Plage d'humidité de l'air | 30 – 90% d'humidité relative | 30 – 90% d'humidité relative |
| Rendement de déshumidification à 30 °C / 80% h.r. | 60 l / 24 h | 80 l / 24 h |
| Classe de protection | IP X0 | IP X0 |
| Pression de gel | 2,5 MPa | 2,5 MPa |
| Pression de vapeur | 1,0 MPa | 1,0 MPa |
| Agent frigorifique | R 407 C | R 407 C |
| Quantité d'agent frigorifique | 0,6 kg | 0,78 kg |
| Volume du réservoir max. | 5,8 l | 5,8 l |
| Affichage LED « Réservoir plein » à | 3,9 l | 3,9 l |
| Volume du local (à une hauteur du plafond de 2,5 m) | 150 – 200 m3 | 250 – 300 m3 |
| Superficie du local | 60 – 80 m2 | 100 – 120 m2 |
| Niveau de puissance sonore LWA | < 70 dB (A) | < 70 dB (A) |
| Niveau de pression acoustique LPA | 53 dB (A) | 53 dB (A) |
| Poids | 51,5 kg | 53,5 kg |
Liste des pièces de rechange
| Pos. n° | Réf. pièce | Désignation |
| 1 | 417659 | Clapet du boîtier |
| 2 | 417610 | Réserveur collecteur d'eau avec bouchon et flotteur |
| 3 | 417660 | Tuyau de purge |
| 4 | 417661 | Parement du boîtier |
| 5 | 417655 | Goupille de fixation |
| 6 | 417656 | Filtre à air |
| 7 | 417657 | Roue |
| 8 | 417658 | Cache d'interrupteur (autocollant) |
| 9 | 417622 | Flotteur cpl. |
| 10 | 417618 | Etiquette de sécurité |
Impérativement indiquer avec chaque commande de pièce de rechange :
Le type de déshumidificateur d'air, l'année de construction et la référence de la pièce de rechange.
En cas d'absence de ces indications, une fourniture correcte n'est pas possible!
Garantie
Veuillez tenir compte de la déclaration de garantie suivante.
