BEDIENUNGSANLEITUNG ALE 800 ATIKA

Bedienungsanleitung - Sicherheitshinweise - Ersatzteile

Air dehumidifier

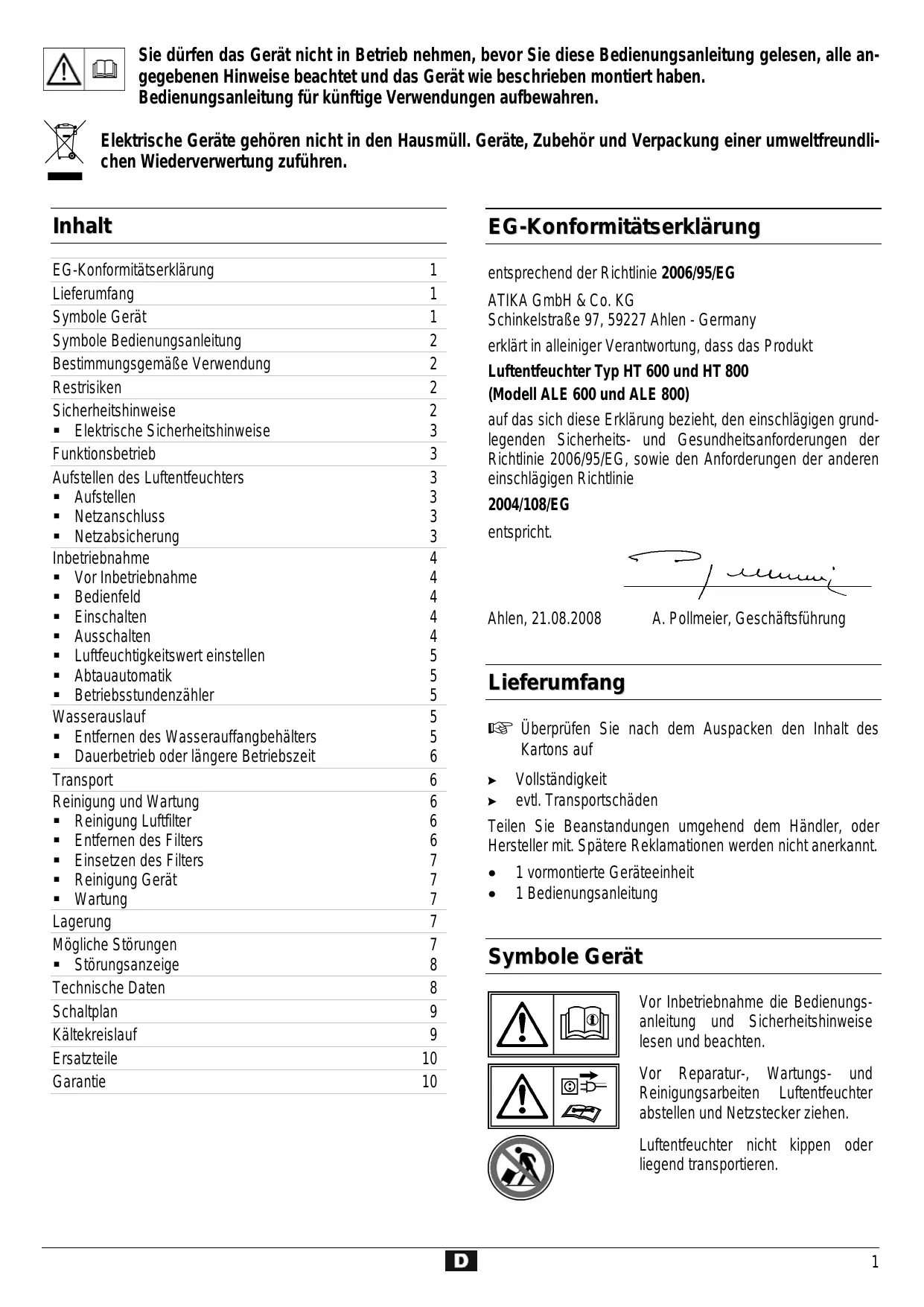

EG-Konformitätserklarung 1

Lieferumfang 1

Symbole Gerät 1

Symbole Bedienungsanleitung 2

Bestimmungsgemäß Verwendung 2

2

Sicherheitshinweise 2

Elektrische Sicherheitschinweise 3

Funktionsbetrieb 3

Aufstellen des Luftentfeuchters 3

Aufstellen 3
- Netzanschluss 3
- Netzabsicherung 3

Inbetriebnahme 4

Vor Inbetriebnahme 4
Bedienfeld 4
Einschalten 4
Ausschalten 4
- Luftfeuchtigkeitswert einstehen 5
Abtau automatik 5
Betriebsstundenzahler 5

Wasserauslauf 5

Entfern des Wasserauffangbehalters 5
Dauerbetrieb oder langere Betriebszeit 6

Transport 6

Reinigung und Wartung 6

Reinigung Luftfilter 6
Entferen des Filters 6
- Einsetzen des Filters 7
Reinigung Gerät 7
Wartung 7

Lagerung 7

Mögliche Störungen 7
Störungsanzeige 8

Technische Daten 8

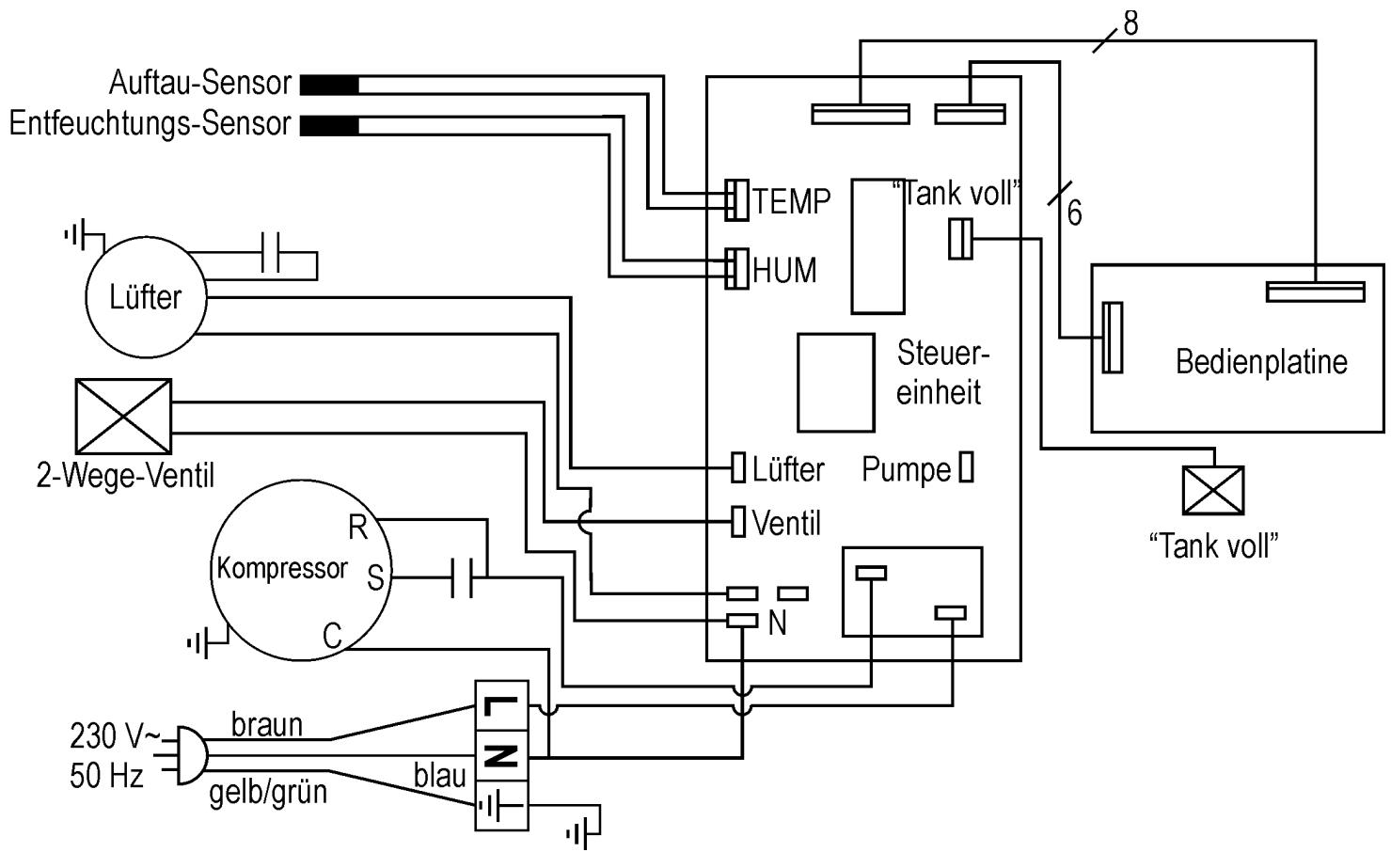

Schaltplan 9

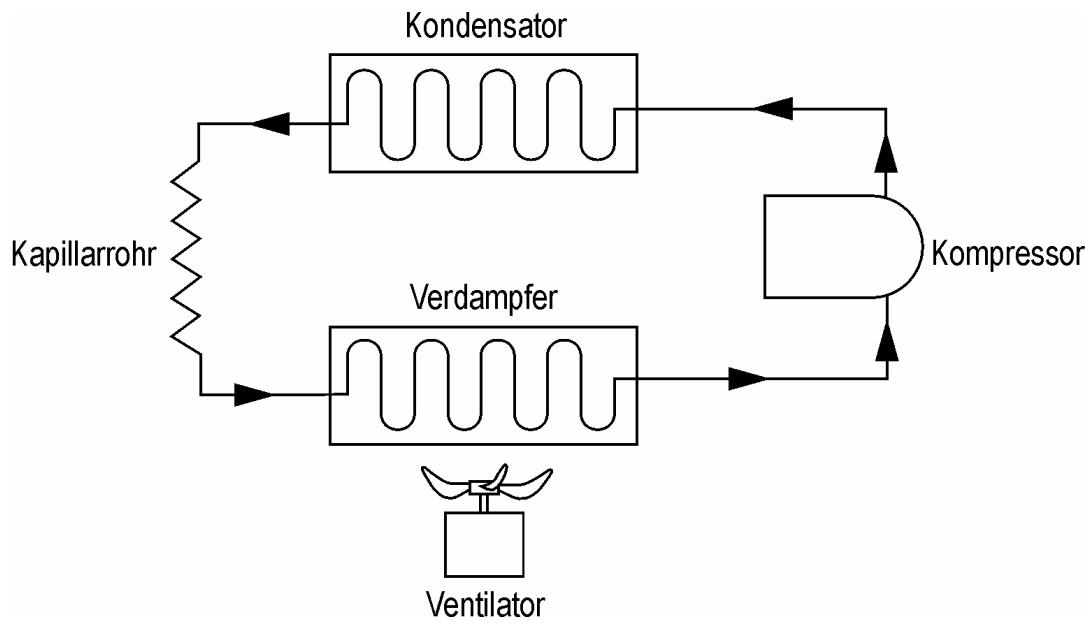

Kältekreislauf 9
Ersatzteile 10
Garantie 10

EG-Konformitätserklärung

entspruchend der Richtlinie 2006/95/EG

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany

erklär in alleiniger Verantwortung, dass das Produkt

Luftentfeuchter Typ HT 600 und HT 800

(Modell ALE 600 und ALE 800)

auf das sich diese Erklärung bezieht, den einschädigigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinie 2006/95/EG, sowie den Anforderungen der anderen einschädigigen Richtlinie

2004/108/EG

entspricht.

Ahlen, 21.08.2008

A. Pollmeier, Geschäftsführung

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Handler, oder Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

1 vormontierte Geräteeinheit
Bedienungsanleitung

Symbole Gerät

Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lessen und beachten.

Vor Reparatur-, Wartungs- und Reinigungsrarbeiten Luftentfeuchter abstellen und Netzsteckerziehen.

Luftentfeuchter nicht kippen oder liegend transportieren.

Symbole Bedienungsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise herself Ihnen, das Gerät optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnengenau erklart, was Sie tun müssen.

Bestimmungsgemäß Verwendung

Der Luftentfeuchter ist nur für die Nutzung im Haus geeignet, zum Trocknen feuchter Wände, nach Wasserschäden oder zum Reduzieren der Luftfeuchtigkeit in geschlossenen Räumen.

Zur bestimmungsgemäßen Verwendung besteht auch die Einhaltung der vom Hersteller vorgeschreibenben Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Die für den Betrieb geltenden einschlagigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und Sicherheitstechnischen Regel sind einzuhalten.

Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risikoträgt allein der Benutzer.

Eigenmächtige Veränderungen am Luftentfeuchter schreiben eine Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung konnen: Einhaltung aller einschlagigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bemtten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitschinweise" und die „Bestimmungsgemäße Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Berührung spannungsfuhrender Teile bei geöffneten elektrischen Bauteilen

Des weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicherheitshinweise

Lesen und beachten Sie vor Inbetriebnahme diesen Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften ihrer Berufsgenossschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schätzen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit dem Gerät arbeiten.
Bewahren Sie diese Sicherheitschinweise gut auf.

• Machen Sie sich vor Gebrauch mit Hilfe der Bedienungsanleitung mit dem Gerät vertraut.
• Benutzen Sie das Gerät nur zu dem Verwendungszweck, zu welchem es entwickelt wurde (siehe Bestimmungsgemebe Verwendung).
• Nehmen Sie das Gerät nur bei der angegebenen Netzspannung in Betrieb.
• Der Bedienende ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.
• Kinder und Jugendliche unter 16 Jahren dürfen das Gerä nicht bedieten. Sie sind sich der Gefahren nicht bewusst, die mit der Benutzung dieser Gerä verbunden sind.
• Halten Sie Kinder vom Gerät fern.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen kann.
• Schalten Sie das Gerät nicht bei Betriebsstörungen ein oder wenn das Gerät hingefallen ist und infolgedessen das Kabel oder der Stecker beschädigt wurden oder falls sich ein andere Teil als beschädigt erweist.
• Reparaturen an elektrischen Geräten)dürfen nur von qualifizierten Personen durchgeführt werden. Der Benutzer des Gerätes kann infolge unsachgemäßer Reparaturen schweere gesundheitliche Schädigungen erleiden.
• Schalten Sie das Gerät aus undziehen Sie den Netzstecker, wenn Sie es nicht benutzen oder wenn Sie das Gerät transportieren oder bevor Sie es reinigen.
• Schalten Sie bei Störungen am Gerät das Gerät aus,ziehen Sie den Netzstecker und verständigen Sie den Kundendienst.
• Tauchen Sie das Gerät nie in Wasser oder in eine andere Flüssigkeit.
• Legen Sie keine Gegenstände auf das Gerät.
• Halten Sie Fremdkörper von der Luftintritts- und Austritts-öffnung fern.
• Entleeren Sie vor dem Transport den Wasserbehälter, um Verschüttungen zu vermeiden.
• Kippen Sie das Gerät nicht, da das auslaufende Wasser sonst Schäden an dem Luftentfeuchter verursachen kann.
• Gießen oder Spruhen Sie niemals Wasser über das Gerät.

Elektrische Sicherheit

• Verwenden Sie Verlängerungskabel nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

1,5 mm² bei Kabellänge bis 25 m
2,5 mm² bei Kabellange über 25 m

• Lange und)dinne Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.
• Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen Mechanischen Festigkeit sein oder mit thisem Material überzogen sein.
• Beim Verlegen der Anschlussleitungen darauf auf achten, dass sie nicht gequetscht, geknicht und die Steckverbindung nicht Nass wird.
• Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schätzen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
• Kontrollieren Sie das Verlängerungskabel regelmäßig und ersetzen Sie es, wenn es beschädigt ist.
• Verwenden Sie keine defekten Anschlussleitungen.
  Keine provisorischen Elektroanschlüsse einsetzen.
  Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
  Schlieben Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine haben durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile konnen Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Funktionsprinzip

Der Luftentfeuchter arbeitet nach dem Kondensationsprinzip.

Die Raumluft wird durch einen Filter und durch ein Kühlelement gesaugt, wo die Wasserdampfe der Luft zu Wassertropfen kondensieren. Die Wassertropfen laufen anschließend in eine Kondenswasserschale und weiter in den Wasserbehälter, während die getrocknete kalte Luft durch den Kondensator des Gerätes geleitet und aufgeheizt wieder in den Raum geblasen wird. Die Temperatur der ausgeblasenen Luft liegt ca. 2 - 5^ über der Raumtemperatur. Diese Wärme gewinn entsteh durch die dem Kompressor und Ventilator zugeführte Energie, sowie der Wärme, die beim Kondensieren des Wasserdampfes frei wird.

Durch die ständige Zirkulation der Raumluft durch das Gerät, wird die relative Feuchtigkeit der Luft nach und nach gesenk, wodurch ein Schnelles und schonendes Austrocknen des Raumes erreicht wird.

i

Die Wasserdampfe der Luft bewegen sich leicht und ungehindert durch die Luft. Deshalb ist es wichtig, den Raum so gut wie möglich zu „versiegeln“, d. h. Türen und Fenster müssen geschlossen gehalten werden und das Hinein- und Hinausgehen aus dem Raum muss möglichst begrenzt werden. Andernfalls wird die Trocknungs-Wirkung des Gerätes wesentlich reduziert.

Aufstellen des Luftentfeuchters

Aufstellung

Der Luftentfeuchter sollte, so welt dies möglich ist, mitten im Raum aufgestellt werden, so dass eine gute Luftzirkulation im ganzen Raum erreicht wird.

Sollte dies nicht möglich sein, so muss der Luftentfeuchter so aufgestellt werden, dass die Luft ungehindert angesaugt und ausgeblasen werden kann.

Der Mindestabstand zur Wand muss 10 cm betragen.

Stellen Sie den Luftentfeuchter

waagerecht auf, damit das kondensierte Wasser ungehindert abfliesen kann.
nicht in der Höhe einer Wärmequelle (z. B. eines Heizkörpers).
① Beachten Sie, dass Fenster und Türen in dem zu entfeuchtenden Raum geschlossen sind.

Netzanschluss

Vergleichen Sie die auf dem Geräteypenschild angegebene Spannung, z.B. 230 V / 50 Hz mit der Netzspannung und schließen Sie den Luftentfeuchter an die entsprechende und vorschrifsmäßige Steckdose an.

Verwenden Sie eine Steckdose: Netzspannung 230 V mit Fehlerstromschutzschalter (FI-Schalter 30 mA).

Netzabsicherung

10 A

Vor Inbetriebnahme

Haben Sie den Luftentfeuchter liegend oder schräger als 45^ transportiert?

Lassen Sie das Gerät vor Gebrauch mindestens eine Stunde aufrecht stehen.

(1) Hinweise

1. Der Luftentfeuchter arbeitet nicht, wenn der eingestellte Feuchtigkeitswert higher ist als der Umgebung.
2. Setzen Sie den Luftentfeuchter nur bei einer Raumtemperatur von 5^ bis 32^ ein. Außerhalb theses Bereichsfunktioniert der Luftentfeuchter nicht.
3. Verwenden Sie den Luftentfeuchter nicht in stark staub-oder chlorhaltiger Umgebung.
4. Wahlend der Entfeuchtung mussen der Luftermotor und der Kompressor mindestens 3 min. laufen, nach dem der Kompressor gestartet wurde. Um Schäden am Kompressor zu vermeiden, sollen Sie, wenn der Luftentfeuchter sich abgeschelt hat, 3 Minuten warten, bevor Sie das Gerät erneut einschalten.
5. Wenn die Raumtemperatur unter 10^ liegt und die umgebende relative Luftfeuchigkeit ziemlich niedrig ist, ist es nicht erforderlich, den Luftentfeuchter zu benutzen.
6. Die Luftentfeuchterleistung des Gerätes ist abhängig von der räumlichen Beschaffenheit, Raumtemperatur und relativier Raumluftfeuche.
7. Leeren Sie den Behälter dann, wenn er voll ist. Anschließlich setzen Sie den leeren Wasserbehälter wieder ein, damit das Gerät wieder arbeiten kann.
8. Transportieren Sie das Gerät nur in aufrechter Position.
9. Sollte das Gerät nicht Funktionieren oder ist der Betrieb aus nicht bestimmten Gründen plötzlich unterbrochen siehe „Mögliche Störungen".
10. Wenn der Luftentfeuchter in Betrieb ist, erzeugt der Kompressor Abwärme und die Raumtemperatur steigt leicht an. Es handelt sich hierbei um einen normalen Vorgang.

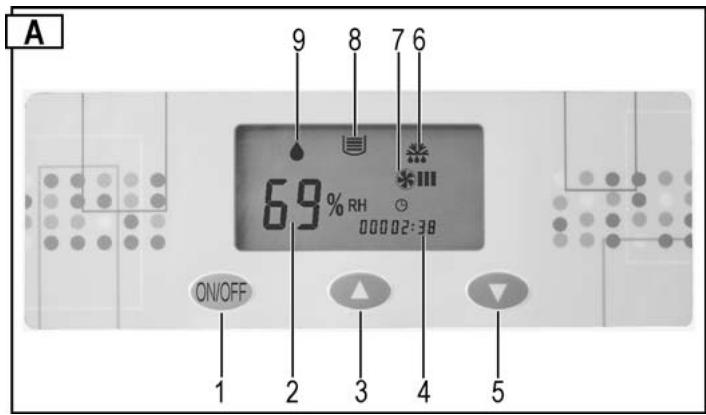

Bedienfeld

1 Taste ON/OFF = EIN/AUS"
2 Anzeige „relative Luftfeuchtigkeit in %" oder Störungsfehler
3 Taste, Luftfeuchtigkeitswert steigt"
4 Anzeige Betriebstundenzahler
5 Taste, Luftfeuchtigkeitswert verringern
6 Bildzeichen "Abtauen"
7 Bildzeichen, Ventilator lauft
8 Bildzeichen, Wasseraffangbehälter voll
9 Bildzeichen, Entfeuchungsbetrieb

Daueranzeige = Gerät entfeucht (Kompressor und Ventilator eingeschaltet)

blinkende Anzeige = Gerät entfeucht nicht (Kompressor ausgeschaltet - Ventilator eingeschaltet)

Störungsanzeige

Wenn die Störungsfehler E3 - E4 - E5 in der Anzeige 2 „relative Luftfeuchtigkeit" angezeigt werden siehe „Mögliche Störungen".

Inbetriebnahme

① Wenn Sie das Anschlusskabel in die Steckdose stecken, ertränt ein Signalton.

Ertont der Signalon nicht, liegt eine Störung vor. Überprüfen Sie die Zuleitung, Steckdose und Sicherung.

Einschalten

Drücken Sie die Taste ON/OFF, um den Luftentfeuchter einzuschalten.

In der Anzeige 2 "Luftfeuchtigkeitswert" wird die werksseitig eingestellte Luftfeuchtigkeit von 60% angezeigt. Nach 5 sek. zeigt die Anzeige die aktuelle Luftfeuchtigkeit an.

Die Anzeige „Luftfeuchtigkeitswert" zeigt die Feuchtigkeit in einem Bereich zwischen 30% und 90% an.

Ausschalten

Drücken Sie erneut die Taste ON/OFF, um den Luftentfeuchter auszuschalten.

Luftfeuchtigkeitswert einstellen

Betätigten Sie die Taste , Luftfeuchtigkeitswert steigt "oder , Luftfeuchtigkeitswert verringn", um die gewünschte Luftfeuchtigkeit einzustellen.

Wenn der eingestellte Feuchtigkeitswert weniger als 30% beträgt, entfeucht das Gerät fortlaufend und die Anzeige 2 zeigt CO^ an.

Tip: Eine relative Luftfeuchtigkeit von 50 - 60 % ist in der Regel ausreichend, um ein angenehmes Raumklima zu schaffen und Kondenswasserbildung an Bauteilen und Einrichtungen zu vermeiden.

Unterschiedet der gewünschte Feuchtigkeitswert die aktuelle Luftfeuchtigkeit um 3 % schaltet sich der Luftent-feuchter (Kompressor) automatisch ein. Daueranzeige des Bildzeichens "Entfeuchtungsbetrieb" im Display. Überschiedet der eingestellte Feuchtigkeitswert die aktuelle Luftfeuchtigkeit um 3 % schaltet sich der Luftent-feuchter (Kompressor) wieder selbsttätig ab. Das Bildzeichen "Entfeuchtungsbetrieb" blinkt.

Abtautomatik

Bei einer Raumtemperatur unter 20^ bildet sich nicht nur Kondensat an der kalten Verdampferoberfläche sondern auch Eis. Dieser Eis setzt den Wärmtauscher zu, so dass der Luft-durchsatz befindert wird. Die eingebaute Abtau automatik enteist den Verdampfer. Dies ermöglich einen Entfeuchtungs-betrieb bis zu einer Temperatur von +5^ .

Während des Enteisens wird das Bildzeichen im Display angezeigt, der Kompressor lauft weiter, der Ventilator schaltet sich automatisch ab.

Nach Beenden des Abtauvorgangs schaltet der Luftentfeuchter wieder auf Entfeuchtungsbetrieb und das Bildzeichen erlischt.

Betriebsstundenzahler

Der Luftentfeuchter ist mit einem Betriebsstundenzahler ausgerüstet.

Wird der Luftentfeuchter eingeschaltet werden die Betriebsstunden, die das Gerät bereits in Betrieb war, im Display angezeigt. Solange das Gerät eingeschaltet ist, wird diese Zeit zu der bereits abgelaufenden dazu addiert.

Wasserauslauf

Der Wasserauffangbehälter des Luftentfeuchters ist mit einem Schwimmer ausgestattet, der das Gerät automatisch abschelt, wenn der Aufgangbehälter voll ist.

Nach 45 sek. schaltet sich der Kompressor ab und der Ventilator bleibt stehen und es ertont ein Signatlon. Im Display wird das Bildzeichen und der Störungsfehler E4 angezeigt.

Wird der Wasserauffangbehälter nicht sofort geleert, ertont alle 5 Minuten ein Signalton.

Entfernen des Wasserauffangbehälters

1. Schalten Sie das Gerät aus.

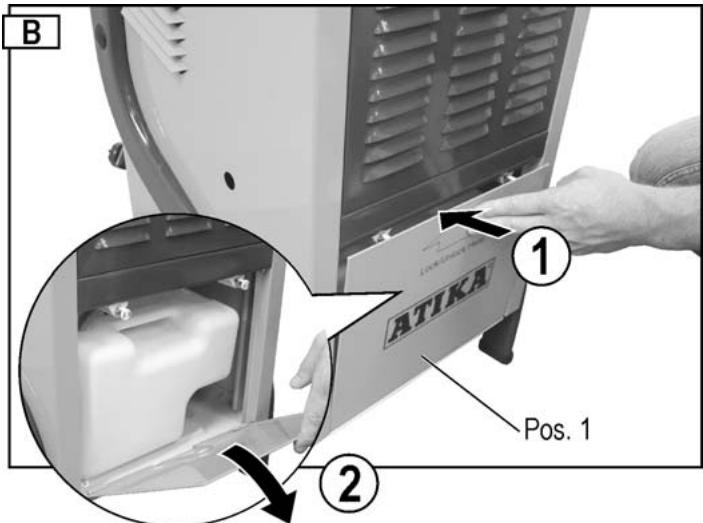

2. Drücken Sie gegen die Gehäuseklappe (Pos. 1) ① undziehen Sie dann die Klappe auf ②.

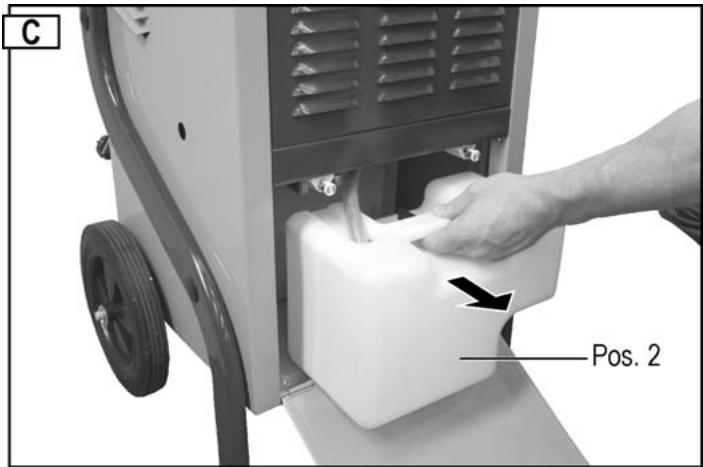

1. Entfernen Sie den Behälter (Pos. 2) und entleeren Sie ihn unverzüglich.

1. Setzen Sie den Behälter wieder ein. Stecken Sie während des Einsetzens den Entwasserungsschlauch (Pos. 3) in den Wasserauffangbehälter. Achten Sie darauf, dass Sie den Behälter in die richtige Position bringen.

1. Schließen Sie die Gehäuseklappe.
2. Schalten Sie den Luftentfeuchter wieder ein. Das Bildzeichen und der Störungsfehler E4 werden nicht mehr angezeigt.

Wird das Bildzeichen und der Störungfehler weiterhin angezeigt? Entfernen Sie den Behälter erneut und setzen Sieihn wieder ein.

Dauerbetrieb oder länger Betriebszeit

Bei hoher Luftfeuchtigkeit ist es von Vorteil, wenn Sie den Luftentfeuchter im Dauerbetrieb betreiben. Beim Dauerbetrieb entfällt die regelmäßige Entleerung des Wasserauffangbehalters.

Vor gehensweise:

1. Nehmen Sie den Wasserauffangbehälter aus dem Gerät.

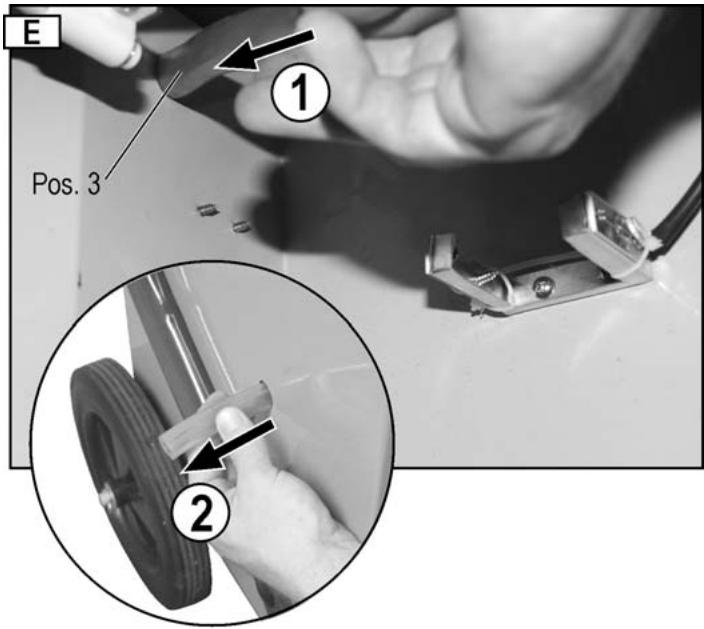

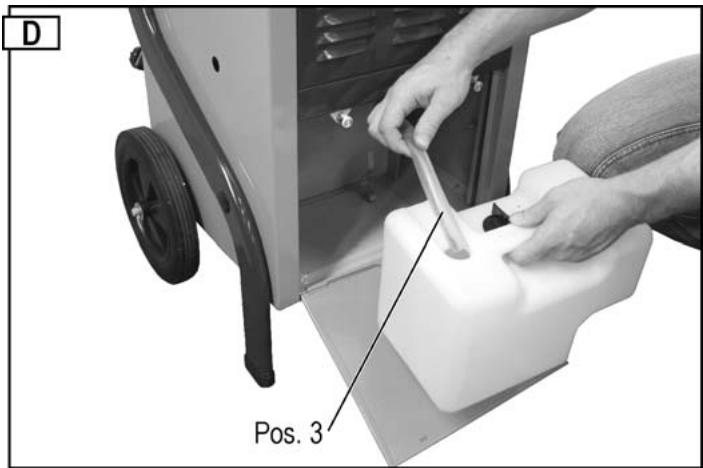

2. Stecken Sie den Entwasserungsschlauch (Pos. 3) durch das Loch im Gehäuse ① undziehen Sieihn auf der anderen Seite aus dem Gerät hers aus ②.

1. Setzen Sie den Aufgangbehälter wieder in das Gerät.
2. Schließen Sie die Gehäuseklappe.
3. Stellen Sie einen großen Auffangbehälter unter den Wasserauslauf.

Oder:

Verlangern Sie den Wasserauslauf mit einem Gartenschlauch, um das Wasser in einen Abfluss zu leiten.

Beachen Sie folgenden:

Achten Sie daraufuf, dass das Wasser immer frei abfließen kann.
Das Wasser ist vorzugsweise in einen tiefer liegenden Abfluss zu leiten.
Achten Sie darauf, dass der Schlauch in seiner Position bleibt, mit Gefälte verlegt wird, nicht geknicht oder aufgerollt ist.

Transport

Vor jedem Transport Gerät ausschalten und Netzsteckerziehen.

Transportieren Sie den Luftentfeuchter immer stehend, um Schäden am Kompressor zu vermeiden.

Tip: Haben Sie den Luftentfeuchter liegend transportiert bzw. zu stark gekippt, muss der Luftentfeuchter vor Gebrauch mindestens eine Stunde aufrecht stehen.

Reinigung und Wartung

Vor jeder Reinigung und Wartung Gerät ausschalten und Netzsteckerziehen.

Weitergehende Wartungs- und Reinigungsrarbeiten, als die in thism Kapitel beschrieben, * dürfen nur vom Kundendienst durchgeführt werden.

Nur Originalteile verwenden. Andere Teile konnen zu unvorhersehbaren Schäden und Verletzungen führen.

Reinigung

Luftfilter

EinverschmutzterFilter

setzen die Leistungsfähigkeit des Luftentfeuchters herab.
führt zu Verschmutzungen im Geräteinneren.
① Reinigen Sie den Filter je nach Betriebsbedingungen in regelmäßigen Abständen.

Entfernen des Filters

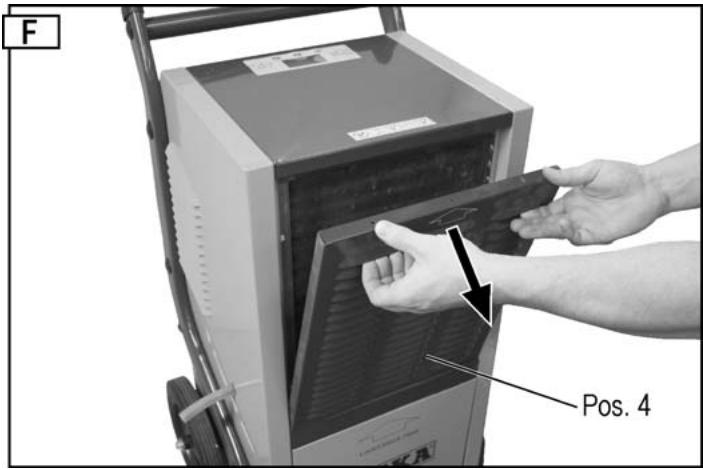

1. Nehmen Sie die Gehäuseabdeckung (Pos. 4) ab.

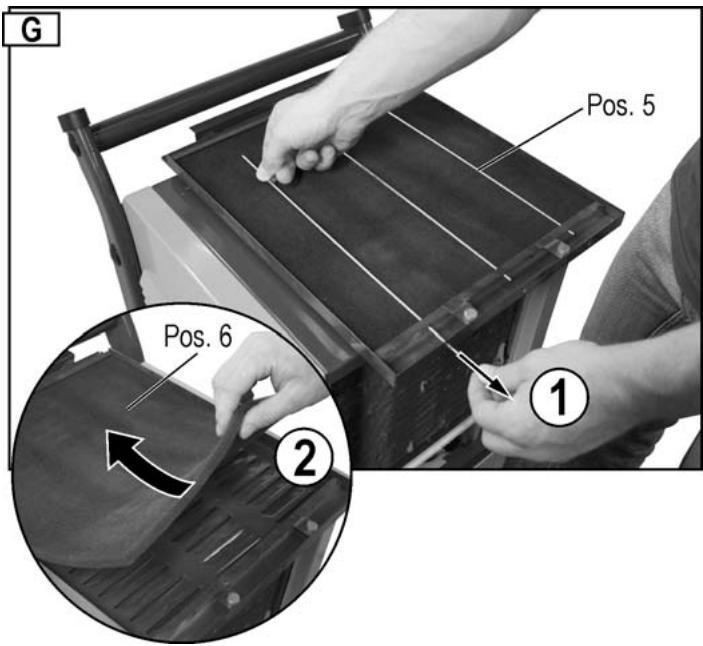

1. Ziehen Sie die drei Befestigungsstäbe (Pos. 5) Heraus ①. Nehmen Sie den Filter (Pos. 6) zur Reinigung aus der Gehäuseabdeckung ②.

Leichte Verschmutzung

Verwenden Sie einen Staubsauger oder klopfen Sie den Filterleitung aus.

Starke Verschmutzung

Waschen Sie den Filter mit lauwärmer Seifenlauge (max. 40^ ) vorsichtig aus und haltenihn anschließend gut trocknen. Setzen Sie den Filter zum Trocknen nicht der Sonne oder anderen Wärmequellen aus.

Einsetzen des Filters

1. Legen Sie den Filter wieder in die Gehäuseabdeckung und befestigen Sieihn mit den drei Befestigungsstaben.
2. Bringen Sie die Gehäuseabdeckung wieder an.

Gerät

Reinigen Sie das Gerät in regelmäßigen Abständen außen mit einem feuchten Tuch und einem milden Reinigungsmittel (Seifenlaufe). Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt.

Verwenden Sie für die Reinigung keine Reinigungs- oder Lösungsmittel, diese können Teile des Gerätes angreifen.

Einmal jährlich oder je nach Betriebsbedingungen sollen der Luftentfeuchter vom Kundendienstinnen auf Verschmutzungen überprüft werden.

Wartung

Der Luftentfeuchter ist im Hinblick auf problemfreien Betrieb und minimale Überwachung konstruiert.

Alle beweglichen Teile haben eine Dauerschmierung.

Es befinden sich keine weiteren zu wartenden Teile im Geräteinneren.

Lagerung

Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Beachten Sie folgenden, um die Lebensdauer des Luftentfeuchters zu verlangern und eine einwandfrei Funktion zu gewährleisten:

Entleeren Sie den Wasserauffangbehälter und trocknen ihnsorgfältig.
Reinigen Sie den Filter.
Führn Sie eine gründliche Reinigung durch.
Überprüfen Sie den Luftentfeuchter auf einwandfrei-zustand, damit nach einer Lagerung eine zuverlassicte Nutzung des Gerätes gewährleistet ist.
Decken Sie den Luftentfeuchter sorgfältig ab.

Mögliche Störungen

Vor jeder Störung Gerät ausschalten und Netzsteckerziehen.

Störung	mögliche Ursache	Beseitigung
Motor lauft nicht an	Netzspannung feht	Absicherung überprüfen
	Anschlusskabel defect	überprüfen setzen (Elektrofachmann)
	Wasserauffangbehälter voll	Wasserauffangbehälter leeren
	Raumluftfeuchtigkeit niedriger als einge-stellt	eingestellten Luftfeuchtigkeitswert überprüfen, eventuell anderen Wert einstellen
Gerät kondensiert weniger oder kein Wasser	Rumtemperatur oder Luftfeuche liegen nicht im Arbeitsbereich	a) Raumtemperatur überprüfen (5 °C bis 32 °C) b) Luftfeuchtigkeit überprüfen (mind. 30 % r. F.) c) eingestellen Luftfeuchtigkeitswert überprüfen, eventuell anderen Wert einstellen
	Luftfilter verschmutzt	Luftfilter reinigen (siehe „Reinigung und Wartung")
	Luftzufuhr oder Abluft blockiert	überprüfen, eventuell Gerät anders positionieren (Mindestabstand (10 cm) zur Wand beachten)
	a) Gerät voninnen stark verschmutzt b) Kältekreislauf defect	wenden Sie sich an den Hersteller bzw. Kunden- dienst
	Turen und/oder Fenster offen	Turen und/oder Fenster schlieben
Gerät schaltet ab bei Dauerbetrieb mit Ablaufschlauch	a) Ablaufschlauch geknickt oder gerollt b) nicht genugend Gefälle	Ablaufschlauch anders verlegen, damit das Wass- ser ungehindert ablaufen kann
	Wasser im Schlauch gefriert	Vorkehrungen treffen, die ein gefrieren des Wasser verhindern
Wasser lauft aus dem Gerät	Wasseraffangbehälter undicht	a) Wasseraffangbehälter kontrollierenb) Wasseraffangbehälter ersetzen
Außergewöhnliche Gerasche bzw. Vibrationen	Gerät steht auf unebenem Boden	Gerät auf ebenem Boden aufstellen
	Schrauben, Muttern oder andere Teile locker	Teile befestigenWenn die Teile nicht zu befestigen sind, sich imInneren des Gerätes befinden oder die Geraschebleiben: Hersteller bzw. Kundendienstelle aufsuchen.

① Wenn alle Funktionskontrollen durchgeführt wurden und die Störung nicht behoben werden konnte, wenden Sie sichitte an den Hersteller bzw. Kundendienst.
Sollte ein Gerät nicht einwandfrei Funktionieren, so ist es sofort außer Betrieb zunehmen!

Störungsanzeige

Folgende Störungen können in der Anzeige 2 „relative Luftfeuchtigkeit" angezeigt werden:

Störung	Fehler
E3	Feuchtigkeitssensor defekt
E4	Wasserauffangbehälter voll
E5	Kühlkreislaufsensor defekt

Erscheinen die Störungsmeldungen E3 und E5, wenden Sie sichitte zur Problemlösung an den Hersteller bzw. Kundendienst.

Technische Daten

Typ	HT 600	HT800
Modell	ALE 600	ALE 800
Luftdurchsatz	680 m3/h	680 m3/h
Nenn-Leistung P1	1000 W	1200 W
Nenn-Stromaufnahme	4,6 A	5,3 A
max. Leistung P1	1200 W	1410 W
max. Stromaufnahme	5,4 A	6,4 A
Leistung, Ventilator	50 W	50 W
Stromversorgung	230 V~ / 50 Hz	230 V~ / 50 Hz
Netzabsicherung	10 A	10 A
Temperaturbereich	5 - 32°C	5 - 32°C
Luftfeuchtebereich	30 - 90% relative Feuchte	30 - 90% relative Feuchte
Entfeuchtungsleistung bei 30°C / 80% r. F.	60 l / 24 h	80 l / 24 h
Schutzklasse	IP X0	IP X0
Gefrierdruck	2,5 MPa	2,5 MPa
Dampfdruck	1,0 MPa	1,0 MPa
Kältemittel	R 407 C	R 407 C
Kältemittelmenge	0,6 kg	0,78 kg
Tankvolumen max.	5,8 l	5,8 l
LED-Anzeige „Tank voll" bei	3,9 l	3,9 l
Raumvolumen (bei einer Deckenhöhe von 2,5 m)	150 - 200 m3	250 - 300 m3
Raumfläche	60 - 80 m2	100 - 120 m2
Schallleistungspegel LWA	< 70 dB (A)	< 70 dB (A)
Schalldruckpegel LPA	53 dB (A)	53 dB (A)
Gewicht	51,5 kg	53,5 kg

Kältekreislauf

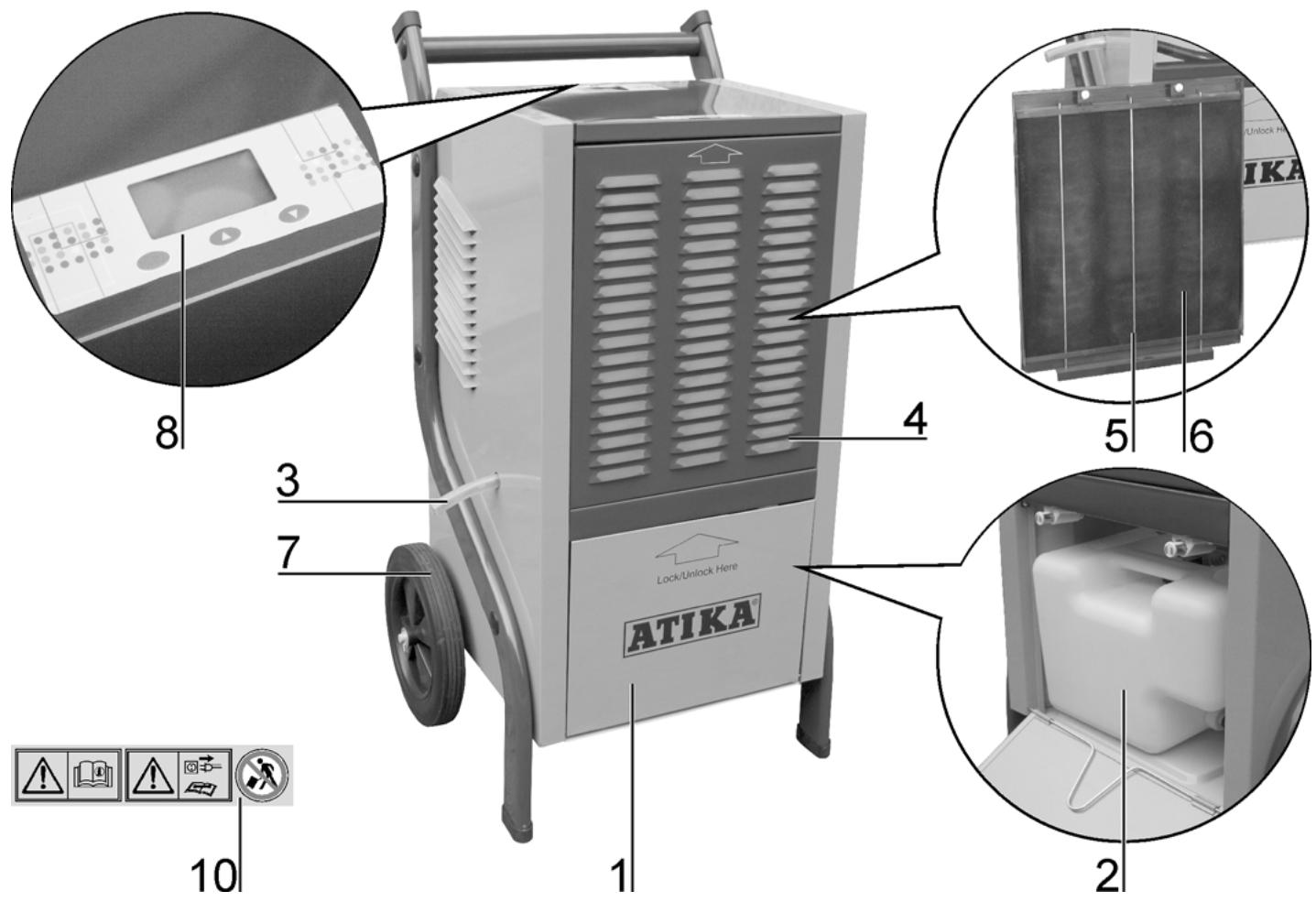

Ersatzteilliste

Pos. - Nr.	Ersatzteil- Nr.	Bezeichnung
1	417659	Gehäuseklappe
2	417610	Wasseraffangbehälter mit Stöpsel und Schwimmer
3	417660	Entwässerungsschlauch
4	417661	Gehäuseabdeckung
5	417655	Befestigungsstab
6	417656	Luftfilter
7	417657	Rad
8	417658	Schalterblende (Aufkleber)
9	417622	Schwimmer kpl.
10	417618	Sicherheitsaufkleber

Bei Ersatzteilbestellung unbedingt angehen:

Luftentfeuchtertyp, Baujahr und Ersatzteilnummer.

Sonst ist eine korrekte Lieferung nicht möglich!

Garantie

Bitte beachten Sie die beiliegende Garantiererklärung.

Contents

Schinkelstraße 97, 59227 Ahlen - Germany

La société ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Allemagne

Schinkelstraße 97, 59227 Ahlen - Germany

A. Pollmeier, direktion

Leveringsomfang

Kontroller after udpakningen kartonens indhold for

fuldstaendighed

EVT. transportskader

Schinkelstraße 97, 59227 Ahlen - Germany

Schinkelstraße 97, 59227 Ahlen - Germany

Elektrische verilgheit

Schinkelstraße 97, 59227 Ahlen

Postfach 21 64, 59209 Ahlen

Germany

Tel.: [phone] • Fax: [phone]

E-mail: [e-mail] • Internet: www.atika.de
