GEBRUIKSAANWIJZING ALE 800 ATIKA

Bedieningshandleiding - Veiligheidsinstructies

Reserveonderdelen

Odvlhčovač vzduchu

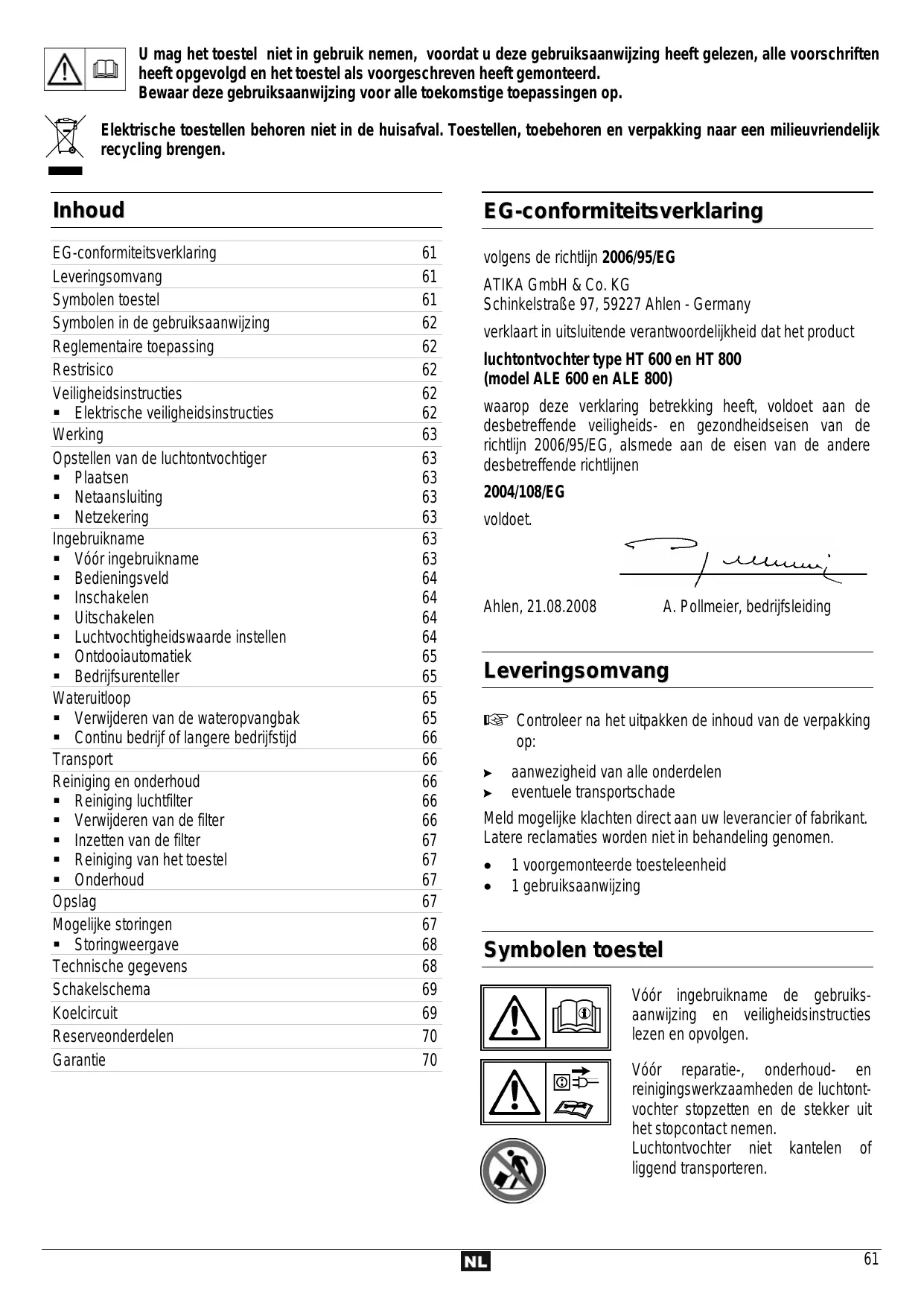

EG-conformiteitsverklaring	61
Leveringsomvang	61
Symbolen toestel	61
Symbolen in de begruiksaanwijzing	62
Reglementaire toepassing	62
Restrisico	62
Veiligheidsinstructies	62
■ Elektrische veiligheidsinstructies	62
Werking	63
Opstellen van de luchtontvochtiger	63
■ Plaatsen	63
■ Netaansluiting	63
■ Netzekering	63
Ingebruikname	63
■ Vóör ingebruikname	63
■ Bedieningsveld	64
■ Inschakelen	64
■ Uitschakelen	64
■ Luchtvochtigheidswaarde instellen	64
■ Ontdooiautomatiek	65
■ Bedrijfsurenteller	65
Wateruitloop	65
■ Verwijderen van de wateropvangbak	65
■ Continu bedrivijf of langere bedrijfstijd	66
Transport	66
Reinigung en onderhoud	66
■ Reinigung luchtfilter	66
■ Verwijderen van de filter	66
■ Inzetten van de filter	67
■ Reinigung van het toestel	67
■ Onderhoud	67
Opslag	67
Mogelijkke storingen	67
■ Storingweergave	68
Technische geevens	68

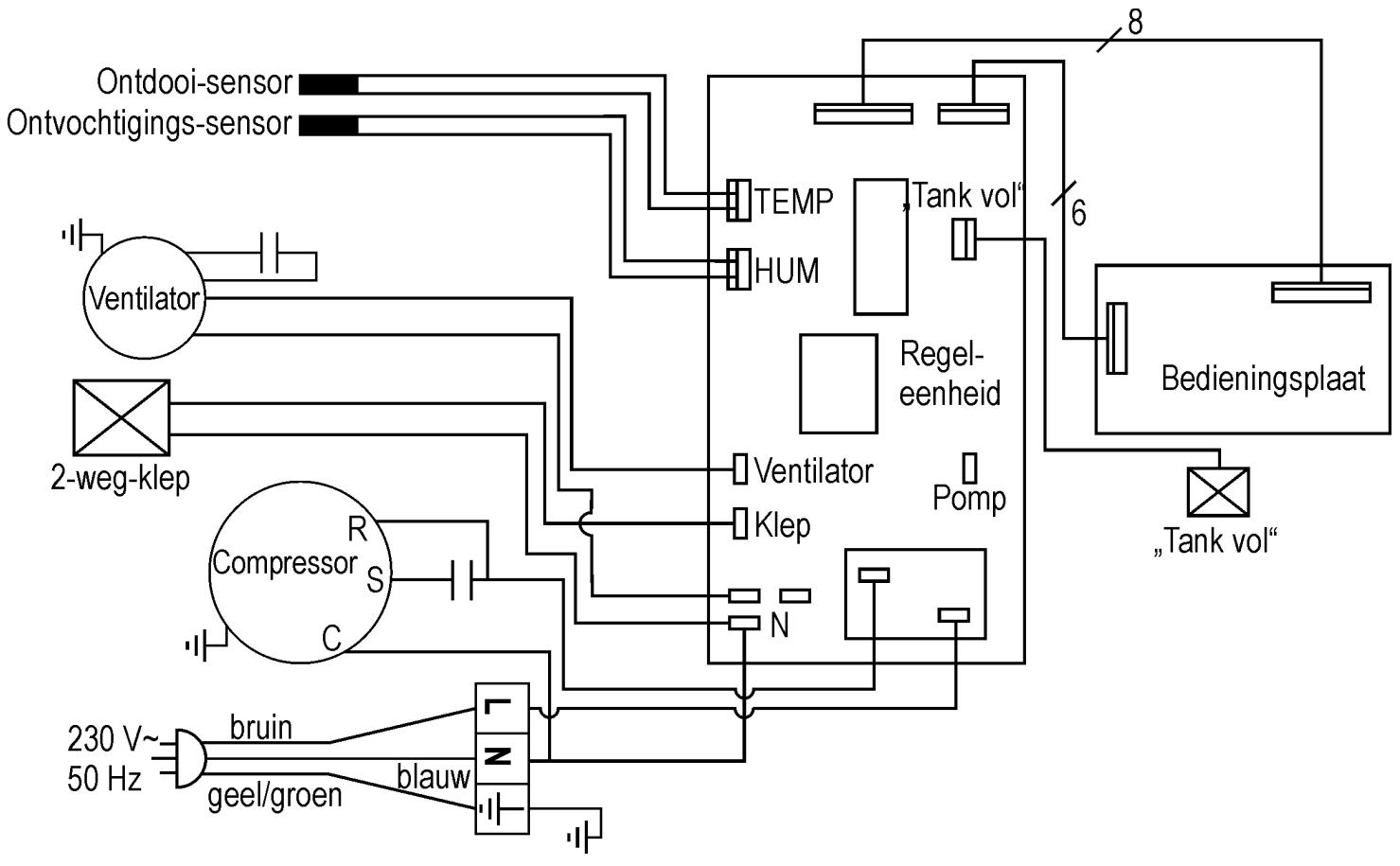

Schakelschema	69
Koelcircuit	69
Reserveonderdelen	70
Garantie	70

EG-conformiteitsverklaring

volgens de richtlijn 2006/95/EG

ATIKA GmbH & Co. KG

verklaart in uitsluitende verantwoordelijkheid dat het product

luchtontvochter type HT 600 en HT 800

(model ALE 600 en ALE 800)

haarop.Deze verklaring betrekking heeft, voldoet aan de desbetreffende veiligheids- en gezondheidseisen van de richtlij 2006/95/EG,alsmede aan de eisen van de andere desbetreffende richtlijnen

2004/108/EG

voldoet.

Ahlen, 21.08.2008

A. Pollmeier, bedrijfsleiding

Leveringsomvang

Controller na het uitpakken de inhoud van de verpakking op:

aanwezigheid van alle onderdelen
eventuele transportschade

Meld möglichke klachten direct aan uw leverancier of fabrikant. Latere reclamaties worden nicht in behandeling genomen.

1 voorgemonteerde toesteelenheid
1 gebruiksaanwijzing

Symbolen toestel

Vooringebruikname de gebruikesaanwijzing en veiligheidsinstrumentieslezen en opvolgen.

Voor reparatie-, onderhoud- en reinigingswerkzaamheden de luchtont-vochter stopzetten en de stekker uithet stopcontact nemen.

Luchtontvochter nicht kantelen of liggend transporteren.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. De veronachtzaming van deze aanwijzingen kan schade of verwondingen ten gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het Niet opvolgen van deze aanwijzingen kan tot leiden.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u het toestel optimaal te benutten.

Montage, bediening en onderhoud. Hier wordt precies uitgelegd wat u moet doeon.

Reglementaire toepassing

De luchtontvochter is alleen voor het gebruik in het huis geschikt, voor het drogen van vochtige wanden, na waterschade of voor het reduceren van de luchtvochtigheid in gesloten ruimten.

Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.

De voor het bedrijf geldige ongevallenpreventievoorschriften alsook de overige algemeen erkende werkmedische en veiligheidstechnische regels要去en worden opgevolgd.

Alle verdere toepassingen gelden als onreglementair. Voor hieruit resulterende schade van eenieder soort is de fabrikant nicht aansprakelijk: het risico draagt alleen de gebruiker.

Eigenmachtige verbouwingen aan de luchtontvochtiger sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeije schade van een ieder soort UIT.

Restrisico's

Ook bij reglementair gebruik hunnen ondanks ging van alle gebruikelijke veiligheidsbepalingen r op grond van de constructie voor de toepassing eze machine nog een,aantal restrisico's.

De restrisico's kennen geminaliseerd worden, wanner de "Veiligheidsinstructies" en de "Reglementaire toepassing" alsook de gehele gebruiksaanwijzing in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Gevaar door stroom door het nicht juist aansluiten van de elektrische aansluitleidingen.
• Het aanraken van onder spanning staande delen bij geopende elektrische delen.

Verder kuren er ondanks alle genomen maatregelen nicht zichtbare restrisico's bestaan.

Veiligheidsinstructies

Lees en volg voor de ingebruikname van dit product de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veriligeidsvoorschriften resp. de in het desbetreffend land geldige veriligeidsbepalingen op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

Maakt u zich voor gebruik met het toestel vertrouwd, dit met behulp van de gebruiksaanwijzing.
- Gebruik het toestel alleen voor het gebruksdoeleinde, waaroor het werk geconstrueerd (zie Reglementaire toepassing).
- Neem het toestel alleen bij vermelde netspanning in bedrivif.
- De bedienende persoon is binnen het arbeidsbereik van de machine verantwoordelijk ten opzichte van derden.
- Kinderen enjongeren van minder dan 16aar mogen het toestel Niet bedieren. Ze zich zich de gevaren nicht bewust die met het gebruik van deze toestellen zich verbonden.
Houd kinderen uit de buurt van het toestel vandaan.
- Werk alleen met alle en op de juiste wijze aangebrachte verilgheidsvoorzieningen en verander aan het toestel niets, dat de verilgheid zou können belemmeren.
Schakel het toestel bij bedrijfsstoringen Niet aan of wanner het toestel is geallen en ten gevolge waar van de kabel of de stekker werden beschadigd of indien een ander onderdeel een schade vertoont.
- Reparations aan elektrische toestellen mogen slechts door gekwalificeerde Personen worden uitgevoerd. De gebruiker van het toestel kan door oneskundige reparations zware beschadigingen van de gezondheid ondervinden.
- Schakel het toestel uit en neem de stekker uit het stopcontact, wanner u het Niet benut of wanner u het toestel transporteert of alvorens u het reinigt.
- Schakel bij storingen van het toestel het toesteluit,neem de stekkeruit het stopcontact en informeer de klantenservice.
Dompel het toestel nooit in water of in een andere vloeistof.
Leg geen voorwerpen op het toestel.
- Houdt vreemde lichamen van de luchtingangs-ofuitgangsopening vandaan.
- Ledig voor het transport de waterbak, om een morsen te voorkomen.
Kantel het toestel Niet, odomat het uitlopend water anders beschadigingen aan de luchtontvochter kan veroorzaken.
Giet of spuit nooit water over het toestel.

Maak gebruik van verlengingskabels volgens IEC 60245 (H 07 RN-F), met een draaddoorsnede van ten minste:
1,5 mm² bij een lenghte tot 25 m
2,5 mm² bij een lenghte vanaf 25 m.

• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zichmaaal vermogen Niet更是, de werkig van het toestel worden gereduceerd.
• Stekker en aansluitdozen aan aansluitleidingen要去en uit rubber, zacht PVc of een ander thermoplastisch materiaal vandezelfde mechanische vastheid zichn of met dit materiaal zichn gecoat.
• Let er bij het leggen van de aansluitkabel erop dat deze Nietbekneld raakt, geknikt worden en de steekverbinding zich nat worden.
• Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel Niet voor doeleinden, waaroor hij nicht bestemd is. Bescherm de kabel gegen但它, olie of scherpe randen. Gebruik de kabel Niet, om de steker uit het stopcontact te trekken.
• Controller de verlengingskabel regelmatig en verrang het, wanneer het beschadigt is.
• Gebruik geen defecte aansluitkabels.
  Maak geen gebruik van provisorie schleuktrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buiten werkung stellen.
• Het toestel via een veiligheidsschakelaar (30 mA) aansluiten.
  ! Elektrische aansluitingen of reparaties aan elektrische onderdelen van de machine mogen alleen door een erkend bedrivijf of een van onsze reparatiewerkplaatsen worden uitgevoerd. Deplaatselijke voorschriften vooral met betrekking tot veiligheidsmaatregelen要去en worden opgevolgd.
  Reparaties aan andere delen van de machine mogen alleen door de fabrikant resp. door een door van zich klantenwerkplaatsen uitgevoerd worden.
  Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. Voor hieruit resulterende schade is de fabrikant Niet aansprakelijk.

Werking

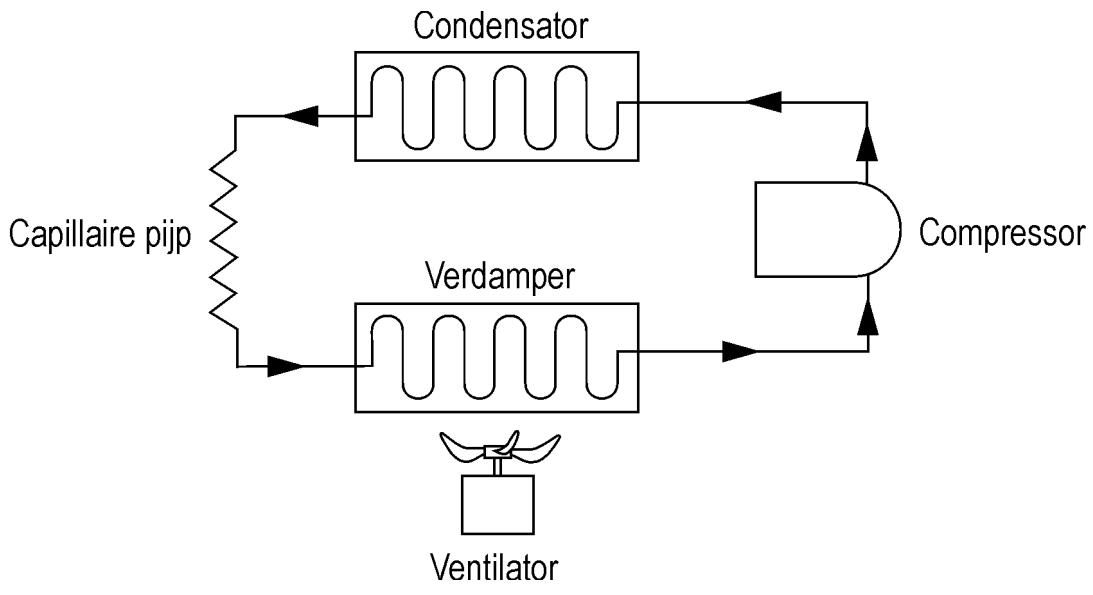

De luchtontvochter werkkt volgens het condensatieprincipe.

De ruimtelucht worden door een filter en door een koeelement gezogen, waar de waterdampen van de lucht tot waterdruppels condenseren. De waterdruppels lopenervolgens in een condensatiewaterbak en verder in de waterbakken, terwijl de gedroogde foude lucht door de condensator van het toestel worden gevoerd en verwarmd weer in de ruimte worden geblazen. De temperatuur van deuitgeblazen lucht ligt ca. 2-5 ^ C boven de ruimtetemperatuur. Deze warmtewinst ontstaat door de de compressor en ventilator toegevoerde energia alsook door de warmte die bij het condenseren van de waterstoom vrij worden.

Door de permanente circulatie van de ruimtelucht door het toestel worden de relatieve vochtigkeit van de lucht langzamerhand gedaald, waardoor een snel en voorzichtig uitdrogen van de ruimte worden behaalt.

① De waterdampen van de lucht bewegen zich eenvoudig en ongestoord door de lucht. Vandaar is het belangrijk, de ruimte zo goed als möglich te „verzigelen“, d.w.z. deuren en ramen要去en gesloten worden gehonden en het maar binnen en buiten gaan uit de ruimte要去 verregaand worden beperkt. Anders worden het droogeffect van het toestel aanzienlijk gereduceerd.

Opstellen van de luchtontvochtiger

Plaatsing

De luchtontvochter dient, zo ver dit möglichk is, midden in de ruimte te worden geplaats, zo dat een goede luchtcirculatie in de gehele ruimte worden behaalt.

Is dit nicht möglichk, moet de luchtontvochter zo worden geplaatst dat de lucht ongestoord aangezogen en uitgeblazen kan worden.

De minimale afstand tot de wand要去 10cm bedragen.

Stel de luchtontvochter

horizontal op, opdat het gecondenseerde water ontestoord kan afvloeien.
Niet in de buurt van een warmtebron (bv een radiator).
Houdt rekening ermee dat ramen en deuren in de te ontvochten ruimte gesloten zich.

Netaansluting

Vergelijk de op het typeplaatje van het toestel vermelde spanning, bv 230V / 50Hz met de netspanning en sluit de luchtontvochter aan het desbeteffend en reglementair stopcontact aan.

Maak gebruik van een stopcontact: netspanning 230 ~V met veiligheidsschakelaar (F1-schakelaar 30 ~mA ).

Netzekering

10 A

Ingebruikname

Vóör ingebruikname

Heeft u de luchtontvochter ligngend of schuiner dan 45^ getransporteerd?

① Laat het toestel voor gebruik ten minste een uurrechtop staan.

(1) Aanwijzingen

1. De luchtontvochter werkkt nicht, wanneer de ingestelde vochtigheidswaarde hoger is dan die van de omgeving.

2. Gebruik de luchtontvochter alleen bij een ruimtetemperatuur van 5^ tot 32^ . Buiten dit bereik werkt de luchtontvochter nicht.

3. Gebruik de luchtontvochter nicht in sterk stof- of chloorhoudige omgeving.

4. Gedurende het ontvochten要去en de ventilatormotor en de compressor ten minste 3 min. draaien, nadat de compressor werd gestart. Om beschadigingen aan de compressor te voorkomen, dient u, wanner de luchtontvochter zich heeftuitgeschakeld, 3 Minutes wachten, alvorens u het toestel opniew inschakelt.
5. Ligt de ruimtemperatuur onder 10^ en is de omgevende relativieve luchtvochtigheid vrij laag, is het nichtoodzakelijk de luchtontvochter te benutten.
6. Het luchtontvochtingsvermögen van het toestel is afhankelijk van de ruimtelijke gesteldheid, de ruimteperatuur en de relatieve luchtvochtigheid van de ruimte.
7. Ledig de bak, wanneer hij vol is. Zet verwolgens de lege waterbak wee in, opdat het toestel wee ker kan werken.
8. Transporteer het toestel alleen in rechte positie.
9. Indien het toestel Niet werkst of het bedrijf uit zich bekende redenen ineens worden onderbroken → zich „Mogelijkste storingen".
10. Is de luchtontvochter in bedrijf, vervaardigt de compressor afvalwarmte en de ruimtetemperatuur stijgtlicht. Het handelt zich hierbij om een normal verschijnseI.

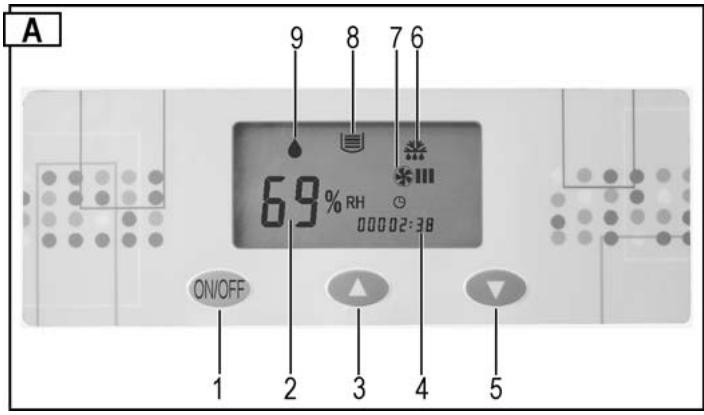

Bedieningsveld

1 Toets ON/OFF = AAN / UIT"
2 Weergave „relatieve luchtvochtigheid in%“ of storingsfout
3 Toets "Luchtvochtigheidswaarde stijgt"
4 Weergave "Bedrijfsurenteller"
5 Toets "Luchtvochtigheidswaarde reduceren"
6 Symbol "Ontdooien"
7 Symbol "Ventilator draait"
8 Symbol "Wateropvangbak vol"
9 Symbool „Ontvochtingsbedrijf"

Continu weergave = toestel ontvocht (compressor en ventilator ingeschakeld)
knipperende weergave = toestel ontvocht nicht (compressor uitgeschakeld -ventilator ingeschakeld)

Storingweergave

Worden de storingsfouten E3 - E4 - E5 in de weergave 2 „relatieve luchtvochtigheid" weergegeben → zich „Mogelijkste storingen".

Ingebruikname

Wanner u het aansluitkabel in het stopcontact steekt, werkblinkt een signaaltoon.

Weerklink de signaaltoon Niet, is een storing voorhanden. Controller de toevoerleiding, het stopcontact en dezekering.

Inschakelen

Druk de toets in, om de luchtontvochter in te schakelen. In de weergave 2 "Luchtvochtigheidswaarde" worden de door de fabriek ingestelde luchtvochtigheid van 60% weergegeben. Na 5 sec. geegt de weergave de actuèle luchtvochtigheid waar.

De weergave "Luchtvochtigheidswaarde" toont de vochtigkeit in een bereik:tussen 30% en 90% aan.

Uitschakelen

Druk opniew de toets ON/OFF in, om de luchtontvochter uit te schaken.

Luchtvochtigheidswaarde instellen

Bedien toets "Luchtvochtigheidswaarde stijgt" of "Luchtvochtigheidswaarde reduceren" om de gewenste luchtvochtigkeit in te stellen.

Bedragt de ingestelde luchtvochtigheidswaarde minder dan 30 % ontvocht het toestel permanent en de weergave 2 geeft "CO" wee.

Tip: Een relatieve luchtvochtigheid van 50 - 60 % is in de regel voldoende om een aangenaam ruimteklimaat tot stand te brengen en de vorming van condensatewater aan onderdelen en voorzieningen te voorkomen.

Onderschrift de gewenste vochtigheidswaarde de actuèle luchtvochtigheid om 3 % schakelt zich de luchtontvochter (compressor) automatisch aan. Continu weergave van het symbol "Ontvochtingsbedrijf" in het display.

Overschrijdt de gewenste vochtigheidswaarde de actuele luchtvochtigheid om 3 % schakelt zich de luchtontvochter (compressor) waar zichstandig uit. Het symbol "Ontvochtingsbedrijf" knippert.

Ontdooiautomatiek

Bij een ruimtetelemperatuur onder 20^ vomt zich nicht alleen condensaat aan de koude verdamperoppervakte maar ook ijs. Dit ijs zet de warmtewisselaar zich, zo dat het luchtdebiet gehinderd worden. De ingebouwde ontdooiautomatiek ontdooit de verdamper. Dit maakt een ontvochtingsbedrijf tot een temperatuur van +5^ möglichk.

Gedurende het ontdooien worden het symbol in het display weergegeven, de compressor draait verdier, maar de ventilator schakelt zich automatisch UIT.

Na beëindiging van het ontdooiprocess schakelt de luchtontvochter wee op ontvochtingsbedrijf en het symbool.gaat uit.

Bedrijfsurenteller

De luchtontvochter is met een bedrijfsurenteller uitgerust.

Wordt de luchtontvochter ingeschakeld, worden de bedrijfsuren die het toestel reeds in bedrivf was, op het display weergegeven. Zo lang het toestel ingeschakeld is, wordendezetijd tot de reeds afgelopen vrij opgeteld.

Wateruitloop

De wateropvangbak van de luchtontvochter is met een vlotter uitgerust die het toestel automatisch uitschakeld, wanner de opvangbak vol is.

Na 45 sec. schakelt zich de compressor uit en de ventilator blijft staan en er werkblinkt een signaaltoon. In het display worden het symbol en de storingfout E4 weergegeven.

Wordt de wateropvangbak Niet meteen geledigd, werklijk alle 5 minuten een signaaltoon.

Verwijden van de wateropvangbak

1. Schakel het toestel UIT.

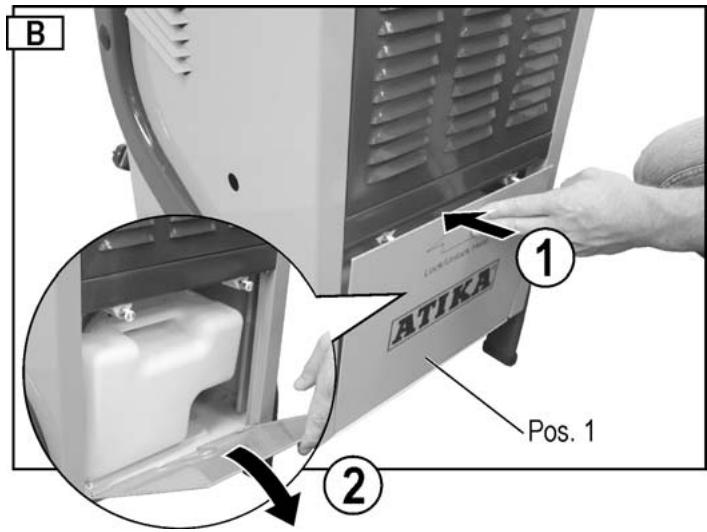

2. Druk gegen de klep van de behuizing (pos. 1) ① en trek dan de klep open ②

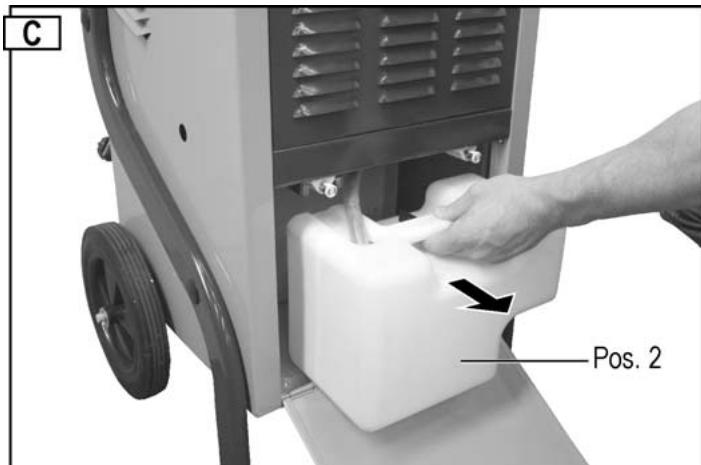

1. Verwijder de bak (pos. 2) en ledig hem onmiddelijk.

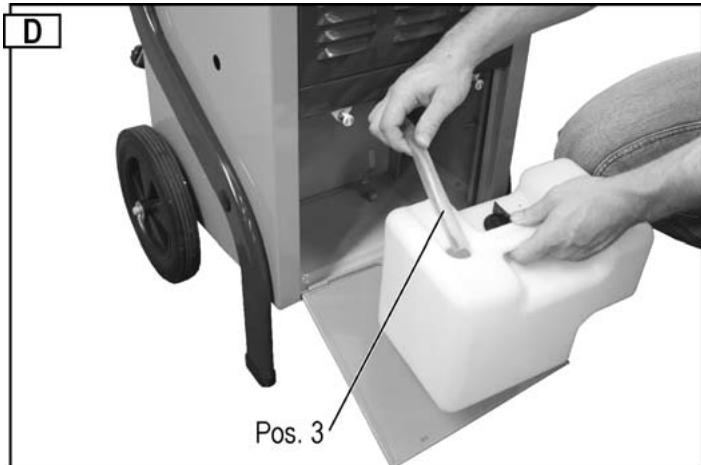

1. Zet de bak waar in. Steek gedurende het inzetten de ontwateringslang (pos. 3) in de wateropvangbak. Let erop dat u de bak in de juiste positie brengt.

1. Sluit de klep van de behuizing.
2. Schakel de luchtontvochter weer in. Het symbol en de storingsfout E4 worden nicht meer weergegeben.

Wordt het symbolen de storingfout verder weergegeven? Verwijder de bak opnieuw en zet hem waar in.

Continu bedrijf of langere bedrijfstijd

Bij hoge luchtvochtigheid is het van voordeel, wanner u de luchtontvochter in continu bedrijf exploiteert. Bij continu bedrijf valt de regelmatige lediging van de wateropvangbak weg.

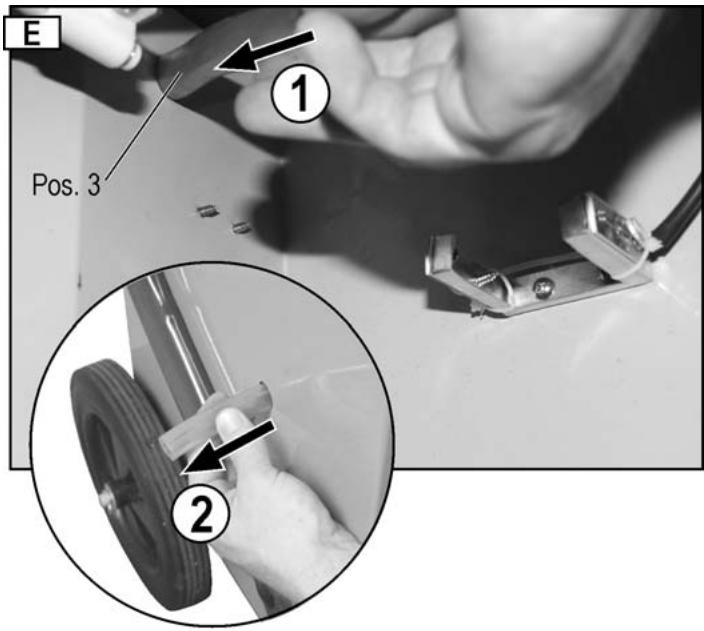

Handelwijze:

1. Neem de wateropvangbak uit het toestel.
2. Steek de ontwateringslang (pos. 3) door het gat in de behuizing ① en trek hem op de andere Kant waar UIT het toestel ②

1. Zet de opvangbak wee in het toestel.
2. Sluit de klep van de behuizing.
3. Stel een große opvangbak onder de waterafvoer.

Of:

verleng de waterafvoer met een tuinslang, om het water in een riolering te leiden.

Let op het volgende:

Let erop dat het water steeds vrij kan afvloeien.
Het water dient bij voorkeur in een dieper liggende afvoer te worden gevoerd.
Let erop dat de slang in zijn positie blijft, met hoogteverschil worden verlegd, nied geknikt of samengerold is.

Transport

Vór ieder transport het toestel uitschakelen en de stekker uit het stopcontact nemen.

Transporteer de luchtontvochter steeds staande, om beschadigingen aan de compressor te voorkomen.

Tip: Wanner u de luchtontvochter liggend heeft getransporteerd resp. te sterk heeft gekanteld,要去 de luchtontvochter voor gebruik ten minste een uurrechtop staan.

Reiniging en onderhoud

Voorijdere reiniging en ieder onderhoud het toestel uitschakelen en stekkeruit het stopcontact nemen.

Verdere onderhouds- en reinigingswerkzaamheden dan die in dit hoofdstruk staan beschreiben,ogenslechts door de klantenservice worden uitgevoerd.

Slechts originele onderdelen toepassen. Andere onderdelen können tot onvoorspelbare beschadigingen en verwondingen leiden.

Reiniging

Luchtfilter

Een verontreinigde filter

reduceert het prestatievermogen van de luchtontvochter.
leidt tot verontreinigungen in het binnenste van het toestel.
① Reinig de filter alaar bedrijfscondities in regelmatige afstanden.

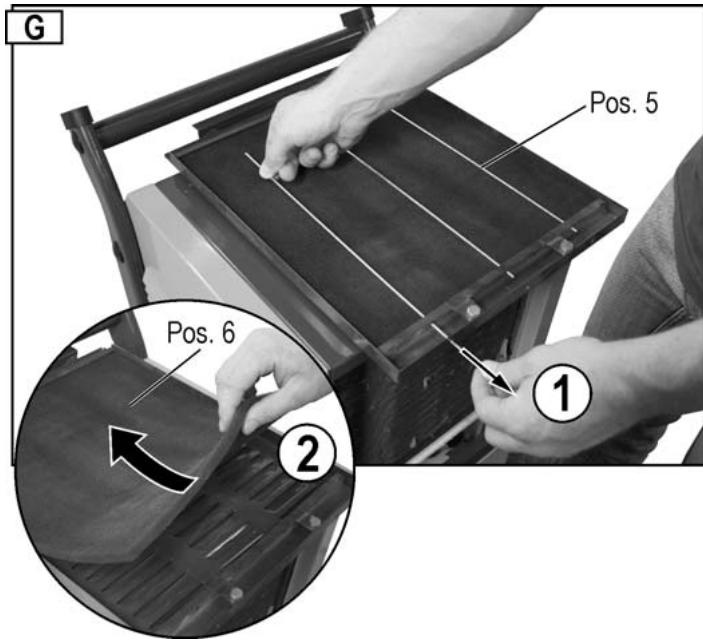

Verwijdersen van de filter

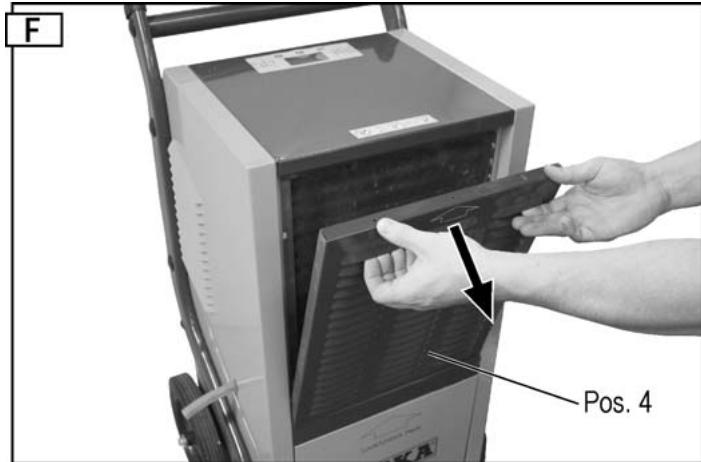

1. Verwijder de afdekking van het toestel (pos. 4).

1. Trek de drie bevestigingsstaven (pos. 5) eruit ① . Neem de filter (pos. 6) ter reiniging uit de afdekking van het toestel ②

Lichte verontreiniging

Maak gebruik van een stofzuiger of klop de filter Licht UIT.

Sterke verontreiniging

Was de filter met lauwwarm zeepsop (max. 40^ ) voorzichtiguit en LAST hem verwolgens goed drogen. Stel de filter voor hetdrogen Niet aan direct zonnelicht of andere warmtebronnenbloot.

Inzetten van de filter

1. Leg de filter werk in de toestelafdekking en bevestig hem met de drie bevestigingsstaven.
2. Breng de toestelafdekking weeer aan.

Toestel

Reinig het toestel in regelmatige afstanden buiten met een vochtige doek en een mild reinigingsmiddel (zeepsop). Let erop dat geen water in het binnenste van het toestel geraakt.

Gebruik voor de reiniging geen reinigings- of oplosmiddelen,\ deze+kunnen delen van het toestel aantasten.

Eenmaal per Jaar of al naar bedrijfscondities dient de luchtontvochte door de klantenservice binnen op verontreinigingen te worden gecontrolerd.

Onderhoud

De luchtontvochter is met oog op een probleemvrije werkinq en een minimale contrôle geconstruerd.

Alle beweeglijke onderdelen hebben een permanente smering.

Er bevinden zich geen verdere te onderhouden onderdelen in het binnenste van het toestel.

Opslag

Bewaar ongebruikte toestellen op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.

Let op het volgende, om de levensduur van de luchtontvochter te verlungen en een fouvrije werkig te waarborgen:

Ledig de wateropvangbak en droog hem zorgvuldig.
Reinig de filter.
Voere een grondige reiniginguit.
Controller de luchtontvochter op een fouvtvrije toestand, opdat na een langere opslag een betrouwbaar gebruik van het toestel is gewaarborgd.
Dek de luchtontvochter zorgvuldig af.

Mogelijkstoringen

Vór iedere storing het toestel uitschakelen en de stekkeruit het stopcontact nemen.

Storing	Mogelijk oorzaak	Remedie
Motor start nicht	Netspanning ontbreekt	Zekering controleren
	Aansluitkabel defect	Laten controleren (electromonteur)
	Wateropvangbak vol	Wateropvangbak ledigen
	Ruimteluchtvochtigheid lager dan ingesteld	ingestelde luchtvochtigheidswaarde controleren, eventuele andere waarde instellen
Toestel condenseert weinig of geen water	Ruimtetemperatuur of luchtvochtigheid liggen nicht in het werkbereik	a) Ruimtetemperatuur controleren (5 °C tot 32 °C) b) Luchtvochtigheid controleren (ten minste 30 % r.v.) c) ingestelde luchtvochtigheidswaarde controle- ren, eventuele andere waarde instellen
	Luchtfilter verontreinigd	Luchtfilter reinigen (zie “Reinigung en onderhoud”)
	Luchttoevoer of afvallucht geblokkeerd	controleren, eventuele toestel andersplaatsen) op minimale afstand (10 cm) tot de wand letten)
	a) Toestel van binnen sterk verontreinigd b) Koelcircuit defect	Neem contact op met de fabrikant of klantenservice!
	Deuren en/of ramen open	Deuren en/of ramen sluiten
Toestel schakelt UIT bij continu bedrivij met afvoerslang	a) Afvoerslang geknikt of opgerold b) Niet voldoende helling	Afvoerslang anders verleggen, opdat het water ongehinderd kan afvloeien.
	Water in de slang bevriest	Maatregelen nemen die een vriezen van het water voorkomen
Water loopt UIT het toestel	Wateropvangbak ondicht	a) Wateropvangbak controleren b) Wateropvangbak verwangen
Buitengewone geluiden resp. trillingen	Toestel staat op oneffen vloer	Toestel op effen vloerplaatsen
	Schroeven, moeren of andere onderdelen losmaken	Onderdelen bevestigen.Zijn de onderdelen Niet te bevestigen, bevinden zich in het binnenste van het toestel of blijven de geluiden: fabrikant resp. klantenservice opzoekeken.

① Werden alle functiecontroles uitgevoerd en konden de storingen nicht worden verholpen, richt u zich alstublieft aan de fabrikant resp. de klantenservice.
① Indien een toestel Niet fouvrij werkt,要去 het onmiddelijk buiten bedrijf worden genommen!

Storingweergave

De volgende storingen können in de weergave 2 "relatieve luchtvochtigheid" worden weergegeven:

Storing	Fout
E3	Vochtigkeitssensor defect
E4	Wateropvangbak vol
E5	Koelcircuitsensor defect

① Verschijnen de storingsmeldingen E3 en E5, richt u zich alstublieft voor het verhelpen van het probleem aan de fabrikant resp. de klantenservice.

Technische gegevens

Type	HT 600	HT 800
Model	ALE 600	ALE 800
Luchtdebiet	680 m³/h	680 m³/h
Nominaal vermogen	1000 W	1200 W
Nominale stroomopname	4,6 A	5,3 A
max. vermogen	1200 W	1410 W
max. stroomopname	5,4 A	6,4 W
Vermogen, ventilator	50 W	50 W
Stroomvoeding	230 V~ / 50 Hz	230 V~ / 50 Hz
Netzekering	10 A	10 A
Temperatuurbereik	5 - 32°C	5 - 32°C
Luchtvochtigheidsbereik	30 - 90% relatieve vochtigkeit	30 - 90% relatieve vochtigkeit
Ontvochtingsvermögen bij 30 °C / 80% r.v.	60 l / 24 h	80 l / 24 h
Veiligheidsklasse	IP X0	IP X0
Diepvriesdruk	2,5 MPa	2,5 MPa
Stoomdruk	1,0 MPa	1,0 MPa
Koelvloeistof	R 407 C	R 407 C
Hoeveelheid koelvloeistof	0,6 kg	0,78 kg
Tankvolume max.	5,8 l	5,8 l
LED-weergave „Tank vol" bij	3,9 l	3,9 l
Ruimtevolume (bij een plafondhoogte van 2,5 m)	150 - 200 m³	250 - 300 m³
Ruimtevlakte	60 - 80 m²	100 - 120 m²
Geluidsniveau LWA	< 70 dB (A)	< 70 dB (A)
Geluidsdrukpegel LPA	53 dB (A)	53 dB (A)
Gewicht	51,5 kg	53,5 kg

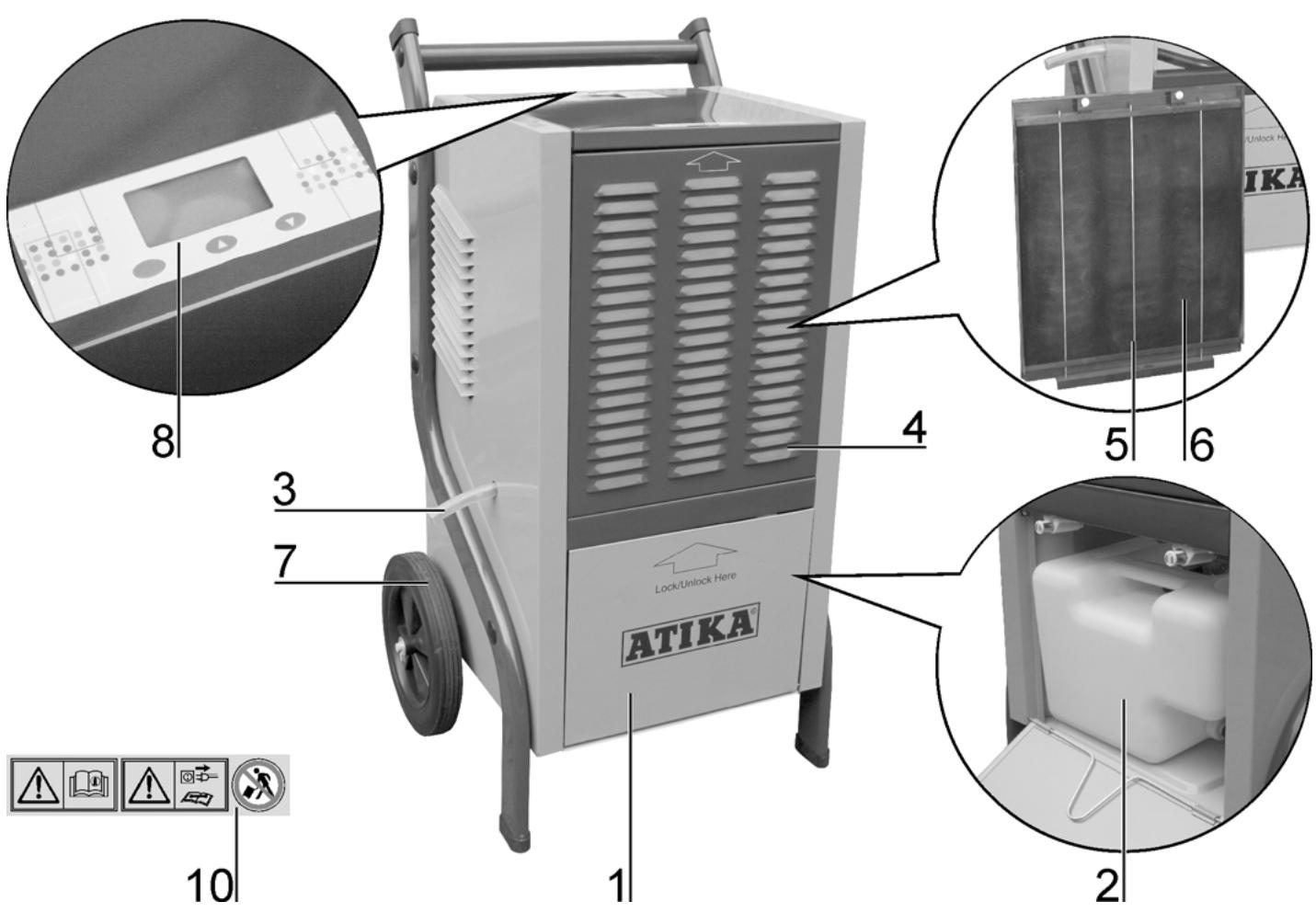

Koelcircuit

Pos.-nr.	Reservedel-nr.	Benaming
1	417659	Toestelklep
2	417610	Wateropvangbak met stop en vlotter
3	417660	Ontwateringslang
4	417661	Toestelafdekking
5	417655	Bevestigingsstaaf
6	417656	Luchtfilter
7	417657	Wiel
8	417658	Schakelaarafscheming (sticker)
9	417622	Vlotter CPL.
10	417618	Veiligheidssticker

Bij bestelling van reservationden in ieder geval vermelden:

type luchtontvochter, bouwjaar en reservationeelnummer.
Anders is een correcte levering nicht möglichk!

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Obsah

EU Prehlasenie o zhode 71

Obsah dodávky 71

Symboly na pristroji 71

Symboly v návode 72
