| Type de produit | Préamplificateur stéréo |
| Dimensions (L x H x P) | 431 x 99 x 337 mm |
| Poids net | 7,7 kg |
| Alimentation électrique | 120 V/60 Hz (USA) ou 230 V/50 Hz (Europe) |
| Consommation électrique | 15 watts (veille 2,5 watts) |
| Entrées audio | Phono MM/MC, CD, Tuner, Aux (3), Tape 1, Tape 2, Media Player (façade) |
| Sorties audio | 2 paires de sorties principales (RCA), sorties Tape 1 et Tape 2 |
| Réponse en fréquence | Entrées ligne : 4 Hz - 100 kHz ±0,5 dB ; Entrée phono : 20 Hz - 20 kHz ±0,2 dB |
| Distorsion harmonique totale | < 0,004 % (20 Hz - 20 kHz) |
| Rapport signal/bruit | Entrées ligne : 100 dB ; Phono MM : 75 dB ; Phono MC : 70 dB |
| Sensibilité d'entrée | Phono MM : 2,5 mV / 47 kΩ ; Phono MC : 250 µV / 100 Ω ; Ligne : 150 mV / 220 kΩ |
| Correction de timbre | Grave ±6 dB à 100 Hz ; Aigu ±6 dB à 10 kHz |
| Télécommande | RR-AT97 infrarouge avec fonctions de base et commande d'autres appareils Rotel |
| Fonctions spéciales | Mode Theater Bypass, entrée/sortie Trigger 12 V, entrée IR externe, port RS-232, sélecteurs d'écoute et d'enregistrement indépendants |
| Entretien et nettoyage | Chiffon sec ou aspirateur ; ne pas utiliser de produits liquides |
| Sécurité | Ne pas exposer à l'humidité ; ne pas ouvrir (risque d'électrocution) ; placer dans un endroit ventilé |
| Pièces détachées et réparabilité | Fusible interne remplaçable uniquement par un revendeur agréé ; pas de pièces réparables par l'utilisateur |
FOIRE AUX QUESTIONS - RC-1580 ROTEL
Questions des utilisateurs sur RC-1580 ROTEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice RC-1580 - ROTEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RC-1580 de la marque ROTEL.
MODE D'EMPLOI RC-1580 ROTEL
Preamplificateur sté reproduction
Stereo-Vorverstärker
Manuel de l'utilisateur
Commandes et Branchements
Pendant les branchements, assurez-vous que :
Tous les maillons sont éteints avant leur branchement, quels qu'ils soient, y compris les enceintes acoustiques. Eteignez tous les maillons avant de modifier quoi que ce soit au niveau de leurs branchements, quels qu'ils soient.
Il est également recommandé de :
Toujours baissez le niveau sonore via le contrôle de volume, avant d'allumer ou d'éteindre l'amplificateur.

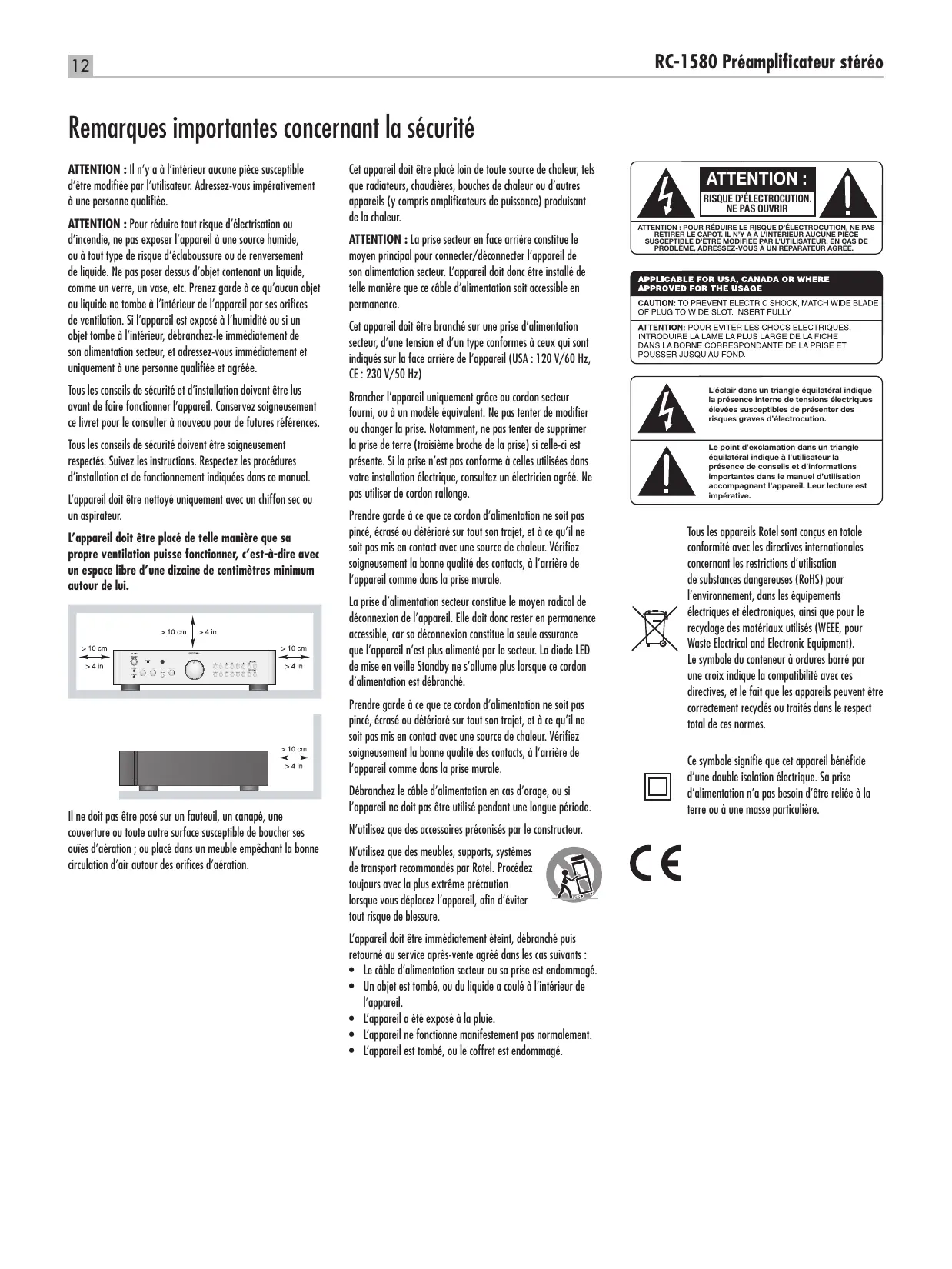

Remarques importantes concernant la sécurité
ATTENTION : Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur. Adressez-vous impérativement à une personne qualifiée.
ATTENTION: Pour réduire tout risque d'électrisation ou d'accident, ne pas exposer l'appareil à une source humide, ou à tout type de risque d'éclaboussure ou de renversement de liquide. Ne pas poser dessus d'objet contenant un liquide, comme un verre, un vase, etc. Prenez garde à ce qu'aucun objet ou liquide ne tombe à l'intérieur de l'appareil par ses orifices de ventilation. Si l'appareil est exposé à l'humidité ou si un objet tombe à l'intérieur, débranchez-le immédiatement de son alimentation secteur, et adressez-vous immédiatement et uniquement à une personne qualifiée et/agréée.
Tous les conseils de sécurité et d'installation doivent être lus avant de faire fonctionner l'appareil. Conservez soigneusement ce livre pour le consulter à nouveau pour de futures références.
Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions. Respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.
L'appareil doit être nettoyé uniquement avec un chiffon sec ou un aspirateur.

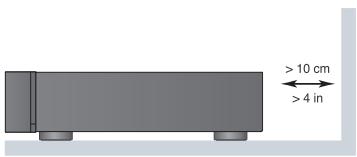

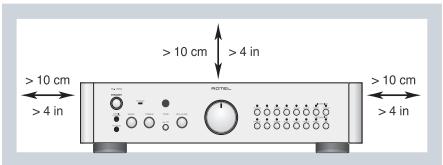

L'appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner, c'est-à-dire avec un espace libre d'une dizaine de centimètres minimum autour de lui.
Il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouies d'aération ; ou placé dans un meuble empêchant la bonne circulation d'air autour des orifices d'aération.
Cet appareil doit être placé loin de toute source de chaleur, telles que radiateurs, chaudières, pouces de chaleur ou d'autres appareils (y compris amplificateurs de puissance) produisant de la chaleur.
ATTENTION: La prise secteur en face arrière constitue le moyen principal pour connecter/deconnecter l'appareil de son alimentation secteur. L'appareil doit donc être installé de telle manière que ce câble d'alimentation soit accessible en permanence.
Cet appareil doit être branché sur une prise d'alimentation secteur, d'une tension et d'un type conformes à ceux qui sont indiqués sur la face arrière de l'appareil (USA : 120 V/60 Hz, CE : 230 V/50 Hz)
Brancher l'appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre (troisième broche de la prise) si celle-ci est présente. Si la prise n'est pas conforme à celles utilisées dans notre installation électrique, consultez un electricien agréé. Ne pas utiliser de cordon rallonge.
Prendre garde à ce que ce cordon d'alimentation ne soit pas pinçé, écrasé ou déterioré sur tout son trajet, et à ce qu'il ne soit pas mis en contact avec une source de chaleur. Vérifie soigneusement la bonne qualité des contacts, à l'arrêt de l'appareil comme dans la prise murale.
La prise d'alimentation secteur constitue le moyen radical de déconnexion de l'appareil. Elle doit donc rester en permanence accessible, car sa déconnexion constitue la seule assurance que l'appareil n'est plus alimenté par le secteur. La diode LED de mise en veille Standby ne s'allume plus lorsque ce cordon d'alimentation est débranché.
Prendre garde à ce que ce cordon d'alimentation ne soit pas pincé, écrasé ou déterioré sur tout son trajet, et à ce qu'il ne soit pas mis en contact avec une source de chaleur. Vérifié soignement la belle qualité des contacts, à l'arrêt de l'appareil comme dans la prise murale.
Débranche le câble d'alimentation en cas d'orage, ou si l'appareil ne doit pas être utiliser pendant une longue période.
N'utilise que des accessoires préconisés par le constructeur.
N'utilise que des meubles, supports, systèmes de transport recommandés par Rotel. Procédez toujours avec la plus extrême précaution lorsque vous déplacez l'appareil, afin d'éviter tout risque de blessure.
L'appareil doit être immédiatement éteint, débranché puis retourné au service après-vente agréé dans les cas suivants :
Le câble d'alimentation secteur ou sa prise est endommagé. - Un objet est tombé, ou du liquide a coulé à l'intérieur de l'appareil. L'appareil a été exposé à la pluie. L'appareil ne fonctionne manifestement pas normalement. L'appareil est tombé, ou le coffret est endommagé.
RISQUE D'ÉLECTROCUTION. NE PAS OUVIRR
ATTENTION: POUR RÉDUIRE LE RISQUE D'ELECTROCUCTION, NE PAS RETIRIER DE L'CAPIT. IL N'A Y A L'INTERIEUR AUCHER PIECE SUSCEPTIBLE D'ETRE MODIFIÉE PAR L'UTILISATEUR. EN CAS DE PROBLEME, ADRESSE-VOUS À UN REPARADEUR AGREE.
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.
ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA LABORNE CORRESPONDAnte DE LA PRISE ET POUSSER JUSQU AU FOND.
L'éclair dans un triangle équilatéral indique la présence interne de tensions électriques élévées susceptibles de présence des risques graves d'électrocution.
Le point d'exclamation dans un triangle équilatéral indique la présence de conseils et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est impérative.
Tous les appareils Rotel sont conçus en totale conformité avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements électriques et électroniques, ainsi que pour le recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes.
Ce symbole signifie que cet appareil bénéficia d'une double isolation électrique. Sa prise d'alimentation n'a pas besoin d'être reliée à la terre ou à une masse particulière.
Sommaire
Figure 1: Commandes et Branchements 3
Figure 2: Télécommande RR-AT97 3
Figure 3 : Branchements des entrées et des sorties 4
Remarques importantes 5
Remarques importantes concernant la sécurité 12 Au sujet de Rotel 13 Démarrage. 13
Quelques précautions 14 Installation 14 Choix des câbles 14
La télécommande RR-AT97 14
Capteur de télécommande 5 14
Alimentation secteur et mise sous tension 14
Prise d'alimentation secteur 22 14 Indicateur de mise en veille STANDBY 15 Interrupteur marche/arrêt télécommande A 15 Indicateur de mise en veille STANDBY 15
Branchement des signaux en entrée 14 et 15
Entrées niveau Ligne 15
Sélecteur entrée Phono 15
Entrée Phono 14 et prise de masse 13 15
Branchements de l'enregistreur 15 Prises de sortie 18 15 Mode By-pass (court-circuit) 16
Voyant BYPASS 16
Entrées et sorties IR (infrarouge) 16 Entrée télécommande externe 19 16 Sortie IR 16 Prise de commutation TRIGGER 12 V [21] 16 Prise ordinateur Computer I/O [17] 16 Prise casque 17 Media Player 11 17 Commandes audio 17
Contrôle de volume 7 et C 17 Touche silence Mute E 17 Contrôle de balance 17 Mise en/hors service des correcteurs de timbre Tone 4 17 Correcteurs grave et aigu 17 Touches de sélection de source en écoute 17 Touches de sélection de source en enregistrement Record 9 D 17
Commande des autres maillons 18
Fonctions CD 18 Fonctions DVD 18 Fonctions Tuner 18
Problèmes de fonctionnement 18
L'indicateur Power de mise sous tension ne s'allume pas 18 Remplacement du fusible 18 Pas de son 18 Remise à zéro du code IR 18
Spécifications 18
Au sujet de rotel
Notre histoire commence il y a environ 50 ans. Depuis, au fil des années, nous avons reçu des centaines de prix et de récompenses, et satisfait des centaines de milliers de personnes – comme vous!
Rotel a été fondée par une famille passionnée de musique, qui a décidé de fabriquer des appareils Haute Fidélité sans compromis aucun. Depuis sa création, cette passion est restée intacte, et cette famille s'est fixée comme objectif de proposer à tous les audiophiles et mélomanes les appareils les plus performants possibles, quel que soit leur budget. Une volonté partagée par tous les employés de Rotel.
Les ingénieurs Rotel travaillent selon une équipe très soudée, écoutant, peaufinant chaque nouveau modèle jusqu'à ce qu'il atteigne exactement leurs standards – très élevés – de musicalité. Ils sont libres de choisir des composants en provenance du monde entier, afin de connaître le produit le meilleur possible. C'est ainsi que vous trouverez dans nos appareils des condensateurs d'origine britannique ou allemande, des transistors japonais ou américains, tandis que les transformateurs toriques sont toujours fabriqués dans nos propres usines Rotel.
Nous sommes tous concernés par la qualité de l'environnement. Et, comme de plus en plus de produits électroniques sont fabriqués puis éliminés quelques années plus tard, il est désormais essentiel qu'un constructeur fabrique tous ses produits en veillant à ce qu'ils aient un impact minimum sur la terre et les nappes phréatiques.
Chez Rotel, nous sommes très fiers d'apporter notre pierre à ce nouvel édifice. Nous avons réduit la teneur en plomb de nos électroniques, en utilisant notamment une soudure spéciale ROHS, tandis que notre nouvelle gamme d'amplificateurs fonctionnant en classe D (non numérique) présente un rendement cinq fois supérieur aux générations conventionnelles précédentes, délivrant pourtant encore plus de puissance, avec une qualité encore supérieure. Ces appareils ne chauffent pas, dépensent beaucoup moins d'énergie, sont donc très bons pour l'environnement tout en étant encore plus musicaux.
En plus, nous imprimons tous nos catalogues et manuels sur papier recyclé.
Ce ne sont certes que de petites étapes. Mais ne sont-ce pas justement les plus importantes ? Nous continuons activement la recherche et la mise au point de nouvelles méthodes, et l'utilisation de nouveaux matériaux pour aboutir à un processus de fabrication général plus écologique et plus propre.
Tous les membres de l'équipe Rotel vous remercient pour l'achat de cet appareil. Nous sommes persuadés qu'il vous offrira de nombreuses années d'intense plaisir musical.
Démarrage
Nous vous remercions d'avoir acheté ce préamplificateur stéréo Rotel RC-1580. Il a été spécialement conçu pour vous fournir des heures et des heures de plaisir musical en tant que cœur d'une chaîne haute fidélité de très haute qualité.
Le RC-1580 est un préamplificateur très complet, de très haute performances. Les différents aspects de sa conception ont été réalisés de manière à reproduire toute la dynamique comme les plus subtiles nuances de la musique. Le RC-1580 est entre autres équipés d'une alimentation entièrement régulée, utilisant un transformateur torique spécialement fabriqué pour Rotel et des condensateurs « slit-foil » également de fabrication exclusive pour Rotel. La faible impédance de cette alimentation assure une réserve de puissance, capable de faire face aux exigences les plus élevées. Cette conception est évidemment plus coûteuse, mais elle est essentielle pour le respect de la musique.
Les circuits imprimés du RC-1580 possèdent des pistes parfaitement symétriques. Elles préservent ainsi parfaitement l'intégrité « temporelle » de la musique. Les composants utilisés sont par exemple des résistances à film métallique et des condensateurs au polystyrene ou polypropylène sur tous les points critiques du trajet du signal. Les plus infimes détails ont été analysés avec soin, afin que rien ne vienne détruire l'exceptionnelle musicalité de ce préamplificateur.
Le RC-1580 incorpore également un superbe étage préamplificateur Phono dérivé des conceptions Rotel indépendantes les plus sophistiquées, comme le RHQ 10. Cet étage Phono peut indifféremment être utilisé avec une cellule à aimant mobile (MM) ou à bobines mobiles (MC). Cela prouve encore notre intérêt pour la reproduction de très haute qualité des disques vinyle, et notre intérêt pour la musique en général.
Les principales fonctions du RC-1580 sont facies à comprendre et à utiliser. Elles ne diffèrent en rien de celles d'une chaîne haute-fidélité traditionnelle. Branchez simplement les sources associées et écoutez!
Quelques précautions
Veuillez lire ce manuel d'utilisation très soigneusement. Il vous donne toutes les informations nécessaires aux branchements et fonctionnement du RC-1580 pour son fonctionnement optimal dans votre système, ainsi que, plus généralement, pour obtenir des performances musicales parfaites. Si vous vous posez encore des questions, n'hésitez pas à contacter immédiatement votre revendeur agréé Rotel.
Conservez soigneusement l'emballage du RC-1580. Il constitue le meilleur et le plus sûr moyen pour le transport futur de votre nouvel appareil, afin d'éviter tout dommage sérieux à celui-ci.
Remplissez et envoyez le coupon d'enregistrement fourni dans l'emballage du RC-1580. Conservez la facture de votre appareil : c'est la meilleure preuve de votre propriété et de la date réelle d'achat. Elle sera nécessaire pour permettre les éventuelles actions en jeu la garantie.
Installation
Comme tous les appareils traitant des signaux relativement faibles, le RC-1580 est sensible à son environnement immédiat. Évitez de le poser au-dessus de l'amplificateur de puissance. Vous évitez ainsi l'apparition éventuelle de renflements parasites. Nous vous recommendons d'acquérir un de ces meubles spécialement conçus pour les chaînes haute-fidélité. Un tel meuble est conçu pour réduire ou supprimer les vibrations qui pourraient affecter la qualité sonore. Notre revendeur vous donnera toutes les informations nécessaires à ce sujet.
Choix des câbles
Vérifiez que les câbles d'alimentation secteur d'une part, les câbles de modulation analogique d'autre part, et enfin les câbles transportant un signal numérique soient bien éloignés les uns des autres. Cela pour éviter toute interférence susceptible de générer des bruits parasites. N'utiliser que des câbles de très bonne qualité, soigneusement blindés, qui contribueront aussi à éviter la pollution par des parasites externes. Notre revendeur agréé Rotel est en mesure de vous donner tous les conseils nécessaires quant au besoin de câbles deonne valeurie.
La télécommande RR-AT97
Le RC-1580 est livré avec une télécommande intégrale qui reprend la majorité des fonctions de la face avant du préamplificateur. Elle permet de plus de télécommander de nombreuses fonctions générées sur d'autres appareils Rotel. Voir plus loin le chapitre « Commande des autres maillons » dans ce manuel.
La majorité des fonctions de la télécommande RR-AT97 reprend les fonctions de la face avant du préamplificateur. Lors de la description des fonctions, les références aux touches et commandes correspondantes sont indiquées dans les deux cas à chaque description de fonction. Les chiffres dans les carrés comme 1 indiquent l'illustration correspondante en début de ce manuel, des commandes et prises générées en face avant ou arrière de l'appareil. Les lettres dans des cercles, comme A font référence à l'illustration de la télécommande RR-AT97. Voir la Figure 2 de la Page 3.
Capteur de télécommande
Ce capteur reçoit les signaux infrarouge envoyés par la télécommande. Ne pas l'obstruer ou le rendre invisible pour la télécommande, sinon celle-ci ne fonctionnera pas correctement. Le fonctionnement de la télécommande peut également rencontrer des problèmes si ce capteur est exposé à une lumière trop vive, particulièrement les rayons du soleil. Certains types d'éclairages, comme les lampes à halogène, qui émettent beaucoup d'infrarouge, peuvent également entraîner des interférences. Enfin, la télécommande RR-AT97 ne fonctionnera pas correctement si ses piles sont trop faibles.
Prise d'alimentation secteur 22
NOTE : Assurez-vous que le réglage de volume est bien positionné sur zéro (complètement dans le sens inverse des aiguilles d'une montre) avant de brancher la prise secteur.
Branchez le cable d'alimentation secteur fourni dans la prise correspondante à l'arrière de l'appareil. Ne pas brancher l'autre extrémité dans la prise murale tant que tous les branchements en entrées et en sorties n'ont pas été totalement terminés et vérifiés.
Nous vous conseillons vivement de brancher le RC-1580 directement, dans une prise murale munie de deux broches. N'utilisez pas de câble rallonge. Une prise multiple pourra eventuellement être utilisée, mais seulement si elle possède la capacité en courant (ampères) demandée par le RC-1580 et les autres appareils branchés dessus.
Votre RC-1580 a été configuré en usine pour la tension d'alimentation secteur du pays pour lequel il est prévu (120 ou 230 volts, fréquence 50 ou 60 Hz). Cette valeur est indiquée sur une étiquette, en face arrêté.
NOTE: Si vous devez désigner dans un autre pays, il est possible de modifier l'alimentation du RC-1580. Ne tentez pas d'effectuer cette transformation-mêmes. Elle nécessite une intervention interne représentant des risques d'électrocution si certaines précautions ne sont pas respectées. Consultez directement un revendeur agréé Rotel pour connaître la procédure à suivre.
Si vous vous absentez pendant une longue période (un mois ou plus), nous vous conseillons de débrancher la prise murale d'alimentation (ainsi d'ailleurs que celles de tous les autres maillons électroniques de votre installation).
Indicateur de mise en veille standby interrupteur marche/arrêt télécommande a indicateur de mise en veille standby
La touche de mise sous tension et l'indicateur STANDBY se trouvent sur la gauche de la façade. Pour utiliser le RC-1580, pressez la touche repérée STANDBY (mise en veille). La touche doit rester dans sa position enclenchée IN, et l'anneau lumineux autour de la touche Standby s'allume. De plus, les indicateurs sous les touches d'entrée d'écoute (Listening) et d'enregistrement Recoding s'allument également.
Quand la touche Standby de la face avant est pressée, vous pouvez allumer le RC-1580 ou lemettre en mode de veille Standby avec les touches repertoires ON et OFF (A) de la télécommande. L'allumage de l'appareil se fait également par pression sur une touche de selection d'entrée en écoute (Listening), l'appareil étant en mode de veille Standby.
Si vous ne souhaitez pas utiliser le RC-1580 pendant une longue période de temps, pressez à nouveau la touche STANDBY de la face avant pour êtreindre complètement l'appareil. La touche est alors complètement désenclenchéée, et tous les indicateurs s'éteignent.
NOTE : Assurez-vous que le réglage de volume est bien positionné sur zéro (complètement dans le sens inverse des aiguilles d'une montre) avant de brancher la prise secteur.
Voir figure 3.
Le RC-1580 utilise des prises classiques de type RCA pour toutes ses entrées.
NOTE : Pour éviter tout bruit parasite susceptible d'endommager les enceintes acoustiques, assurez-vous que tout le système est éteint avant d'effectuer le moindre branchement.
Entrées niveaux ligne
Les entrées repérées CD, Tuner et Aux du RC-1580 sont des entrées « Niveau Ligne ». Elles vous permettent de brancher des sources comme les lecteurs de CD, les magnétoscopes stéréo, les tuners, les sections audio des lecteurs LaserDisc ou de DVD, un enregistreur de videodisque, un tuner ou un magnétoscope (traitement de l'audio).
Les canaux gauche et droit sont clairement repérés et doivent être branchés sur les canaux correspondants de chaque source. Les prises gauches sont de couleur blanche, les prises droites sont de couleur rouge. N'utilisez que des câbles d'excellente qualité pour relier les sources au RC-1580. Contactez à ce sujet votre revendeur agréé Rotel.
Sélecteur entree phono 12
L'entrée représentée PHONO est uniquement prévue pour des cellules phonocaptives à aimant mobile (MM) ou bobines mobiles (MC) et est donc incompatible avec les sources à haut niveau Ligne. Réglez le sélecteur spécial de cette entrée « Phono Input Selector Switch » suivant le type de cellule que vous utilisez effectivement. Laissez ce sélecteur sur sa position « OUT » s'il s'agit d'une cellule à aimant mobile (MM). Enforcez-le s'il s'agit d'une cellule à bobines mobiles (MC).
Certaines cellules à bobines mobiles à haut niveau de sortie sont prévues pour fonctionner sur des entrées pourcellule à aimant mobile. En cas de doute, consultez le manuel d'utilisation de votre cellule et regardez qu'elle est la valeur de tension de sortie indiquée et l'impédance de charge conseillée. Notre entrée Phono présente une impédance d'entrée de 47 kilohms et une sensibilité de 2,5mV pour une cellule à aimant mobile (position MM). Ces valeurs passent respectivement a 100 ohms et 0,25mV pour une cellule à bobines mobiles (MC). En cas de doute persistent, n'hésitez pas a consulter libre revendeur agreé Rotel.
Entrée phono et prise de masse
Branchez le câble en provenance de la platine tourne-disque dans les prises appropriées gauche et droite repérées Phono. Si la platine TD possède un câble de masse, branchez celui-ci dans la borne à vis spécifique à gauche des prises Phono. Cela élimine un éventuel ronflement.
Branchements de l'enregistreur 16
Les entrées et sorties Tape 1 et les sorties Tape 2 peuvent être branchées sur n'importe quel dispositif de lecture/d'enregistrement. Les entrées Tape 2 sont réservées pour le mode Theater Bypass, voir la section By-pass.
Souvenez-vous que les sorties du RC-1580 doivent être branchées sur les entrées enregistrement de l'enregistreur; inversement, les entrées du RC-1580 seront reliées sur les sorties lecture de l'enregistreur. Comme pour les autres maillons, respectez les canaux gauche et droit. N'utilisez également que des cables de très haute qualité.
Prises de sortie 18
La majorité des prises RCA de sortie sont compatibles avec les prises d'entrée de la très grande majorité des amplificateurs de puissance du marché. Comme toujours, n'utilise que du câble de liaison de très haute qualité, et vérifie bien que vous n'intervertissez pas les canaux gauche et droit par rapport à l'amplificateur de puissance.
NOTE : Il y a deux paires de prises de sortie RCA sur le RC-1580. La seconde paire de prises peut être utilisée dans certaines installations particulières, par exemple pour alimenter un second amplificateur de puissance stéréo ou pour envoyer le signal de sortie vers un processeur sonore particulier.
Voyant BYPASS 2
L'entrée représentée Tape 2 [16] a été conçue pour fournir une entrée fixe « by-pass », pour les utilisateurs qui ne souhaitent bénéficier que d'une entrée à gain unitaire (sans modification), en association avec leur processeur de son Surround. Cette entrée ne fonctionne qu'en mode « by-pass », aussi n'y branchez pas d'enregistreur.
Pour utiliser le mode By-pass, branchez les sorties des canaux avant du processeur de son Surround dans les entrées Tape 2. Lorsque l'entrée Tape 2 est ensuite sélectionnée, le signal en provenance du processeur est envoyé directement dans le préamplificateur, mais sans passer par ses réglages de volume et de correction de timbre. Une fois en mode By-pass, le voyant BYPASS du panneau avant s'allume.
Une installation de ce type permet d'utiliser un amplificateur intégré comme amplificateur des canaux avant d'un système Surround. Seule l'entrée repérée Tape 2 pour fournir cette fonction d'entrée « by-pass ». Elle ne nécessite aucun réglage supplémentaire, et il est ensuite très simple de passer du mode de fonctionnement stéréo normal au mode de fonctionnement Surround en utilisant uniquement le sélecteur d'entrée.
NOTE : Rotel utilise les mêmes codes infrarouges pour tous ses appareils. Cela signifie que dans le cas où l'utilisateur utilisera une télécommande, il est recommandé de modifier les codes de communication IR entre la RR-AT97 et le RC-1580.
Pour changer le code IR de la RR-AT97, pressez la touche repérée Phono et la touche « 2 » en même temps.
Pour changer le code IR du RC-1580, pointez la RR-AT97 vers la façade du RC-1580, puis pressez et maintenez la pression sur la touche « 2 » pendant au moins 5 secondes. La diode LED du contrôle de volume doit clignoter pour indiquer que le changement de code IR a bien été pris en compte.
Il sera probablement plus simple de choisir une télécommande universelle de marque fierce, pour lui apprendre les nouveaux codes IR de sélection des sources, et ceux du processeur Surround. Vous pouvez aussi choisir volontairement d'utiliser deux télécommandes distinctes pour commander ces deux appareils.
NOTE : Après avoir changé les codes de communication de la télécommande et du préamplificateur, comme cela vient d'être décrit, la télécommande ne peut plus piloter de tuners Rotel. Pour revenir au mode de fonctionnement par défaut des codes IR de la télécommande RR-AT97, pressez la touche Phono et la touche « 1 » en même temps. Puis pointez la RR-AT97 vers la façade du RC-1580, et pressez et maintenez la pression sur la touche « 1 » pendant au moins 5 secondes. La diode LED du contrôle de volume doit clignoter pour indiquer que le changement de code IR a bien été pris en compte.
Entrée télécommande externe
Cette prise jack 3,5 mm (reprises EXT REM IN) reçoit les codes de commande de n'importe quel récepteur infrarouge du commerce (Xantech, etc.) placé dans la pièce principale. Cette caractéristique est très utile si l'appareil est placé dans un meuble rendant invisible son capteur intégré. Consultez votre revendeur agréé Rotel pour de plus amples informations sur ces récepteurs-émetteurs infrarouge externes, et pour connaître le câblage correct de la prise d'entrée correspondante.
NOTE : Les signaux IR envoyés sur la prise EXTERNAL REMOTE IN peuvent être relayés via des maillons sources utilisant des émetteurs IR externes, ou via des connexions câblées depuis les prises repérées IR OUT.
Sortie IR 20
Les prises repérées IR OUT 1 et 2 renvoient les signaux infrarouge reçus sur la prise EXTERNAL REM IN, vers un émetteur infrarouge placé devant la façade de n'importe quel appareil ou vers les appareils Rotel équipés de prises d'entrée IR compatibles sur leur face arrière.
Ces sorties permettent, en renvoyant les codes infrarouge, de piloter d'autres mailons alors que les récepteurs infrarouge de ceux-ci sont obstrués ou invisibles.
Consultez votre revendeur agréé Rotel pour de plus amples informations sur ces systèmes de répétiteurs infrarouge.
NOTE : La prise EXT REM IN place juste à côté de ces prises est utilisable avec des capteurs IR externes qui dupliquent purement et simplement le capteur-récepteur intégré dans la face avant, et place dans la même pièce.
Prise de commutation TRIGGER 12 V [21]
Certains amplificateurs Rotel offrent la possibilité d'être allumés et éteints automatiquement en recevant ou non simplement un « signal » composé d'une tension de 12 volts. Les deux prises « 12V Trigger » du RC-1580 fournissent cette tension. Lorsque le RC-1580 est allumé, un signal de 12 V est envoyé dans la prise d'entrée Trigger des amplificateurs, pour les allumer également. Lorsque le RC-1580 est en mode de veille STANDBY, cette tension Trigger est coupée, ce qui a pour effet d'éteindre simultanément tous les amplificateurs reliés de cette manière au RC-1580.
Pour utiliser cette fonction, brancher une des prises repérées 12V TRIGGER OUT du RC-1580 dans une entrée 12 volts Trigger d'un amplificateur de puissant Rotel, en utilisant un cable mono équipé de prises mini-jacks 3,5 mm à ses deux extrémités. Le positif +12 V CC se trouve sur la pointe de chaque mini-jack.
NOTE: Le chiffre "1" signifie que le signal de commutation 12 V Trigger est coupé lorsqu'un casque est branché dans sa prise en face avant. Voir le paragraphe concernant la sortie casque.
Prise ordinateur computer i/o
Le RC-1580 peut être contrôlé à partir d'un ordinateur, grâce à des logiciels de commande d'appareils audio-vidéo spécialement développés par des constructeurs fierc partie. Ce contrôle se fait par des codes de commandes – habituellement envoyés par la télécommande RR-AT97, envoyés ici depuis l'ordinateur sur un réseau cable avec connexions de type série RS-232.
La prise COMPUTER I/O en face avant fournit toutes les connexions nécessaires pour cette liaison. Elle accepte une prise standard de type RJ-45 8 broches, comme celles couramment utilisées dans les liaisons Ethernet 10 Base-T UTP.
Pour de plus amples informations concernant ce type de branchements, les logiciels disponibles pour la commande de l'installation, les codes utilisés ou la mise à jour du RT-06, consultez votre revendeur/agréé ou le support technique Rotel.
Prise casque
La prise casque repérée « Phones » permet une écoute au casque privée. Cette prise est au standard jack stéréo 3,5 mm. Si votre casque est équipé d'une prise jack 6,35 mm, votre revendeur pourra vous fournir un adaptateur spécial.
NOTE: Le branchement d'un casque ne coupe pas pour autant le signal sur les sorties principales du RC-1580. L'amplificateur reçoit donc toujours ce signal et, s'il est allumé, l'envoie vers les enceintes acoustiques. Cependant, si un casque est branché, le signal de commutation 12 V trigger est coupé dans la prise repérée "1". (La sortie repérée "2" reste, elle, toujours active.) Ainsi, si vous utilisez la prise de commutation Trigger "1" pour l'allumage de l'amplificateur de puissance, celui-ci s'éteindra automatiquement dès que vous branchez un casque dans sa prise.
Une prise jack stéréo 3,5 mm « Media Player », pour « Lecteur audio » (baladeur MP3, par exemple), est disponible sur la façade du RC-1580, et sélectionnée sur le sélecteur de source en position AUX 3.
N'importe quel lecteur de cassette portable, lecteur de disque ou disque dur peut être branché sur cette prise. N'oubliez pas, éventuellement, de régler le niveau sonore sur cette source portable pour le bon fonctionnement de cette entrée. Si le son est trop fort, avec beaucoup de distorsion, baissez le niveau sonore directement sur cette source. Au contraire, augmentez le volume sur la source si vous n'entendez que très faiblement le son au travers des enceintes, le bouton de volume du RC-1580 étant déjà réglé à une valeur élevée.
NOTE : Lorsque vous insérez une prise jack stéréo 3,5 mm, la commutation sur cette prise Media Player est automatique, entraînant simultanément la coupure de la source éventuellement branchée sur les prises repérées AUX 3 en façade.
Contrôle de volume 7 et ⑥
Le bouton de volume en face avant [7] permet de diminuer ou d'augmenter le volume sonore simultanément sur les deux canaux. La rotation dans le sens des aiguilles d'une montre du bouton de volume augmente le niveau sonore, et la rotation dans le sens inverse des aiguilles d'une montre le diminue. Sur la télécommande RR-AT97, utilisez les touches + et - [C] pour respectivement augmenter ou diminuer le volume sonore.
Sur la télécommande uniquement
Pour couper temporairement le son du système, pressez la touche repérée MUTE sur la télécommande RR-AT97. Pressez de nouveau sur cette touche pour rétablir le volume sonore exactement au niveau où il
se trouvait au préalable. La diode LED intégrée au bouton de volume clignote pendant que cette fonction Mute est activée.
NOTE : Une pression sur une des touches Volume de la télécommande a pour effet de désactiver également la fonction Mute.
Contrôle de balance
Ce contrôle permet d'ajuster la balance gauche-droite du signal sonore. Normalement, cette commande doit se couvrir en position centrale, à zéro. Dans certaines situations, généralement lorsque la position d'écoute n'est pas parfaitement centrée entre les deux enceintes acoustiques, il peut être nécessaire de modifier plus ou moins cet équilibre central. Une rotation dans le sens contraire des aiguilles d'une montre privilégie le canal de gauche. Dans le sens des aiguilles d'une montre, le niveau augmente sur le canal de droite.
Mise en/hors service des correcteurs de timbre tone
Lorsque cette commande Tone Switch est en position Off (relachée), les circuits de correction grave et aigu sont volontairement court-circuités et donc inefficaces, afin de conserver le son le plus pur possible. Laisser ce sélecteur dans cette position, tant que vous ne souhaitez pas modifier l'équilibre des timbres en modifiant les réglages grave ou aigu.
Correcteurs grave et aigu 3
Quand la commande Tone Switch est dans sa position enclenchée (bouton enfoncé), les commandes de correction grave et aigu permettent de modifier la balance tonale du son. Tournez les commandes respectives grave et aigu dans le sens des aiguilles d'une montre pour augmenter le niveau de grave et/ou d'aigu, et dans le sens inverse pour le diminuer.
Un système audio de hautes performances fournit la meilleure qualité sonore en ne touchant pas, ou très peu, à ces correcteurs. Utilisez-les donc toujours avec parcimonie. Soyez surtout vigilant lorsque vous augmentez le niveau de grave ou d'aigu. Vous envoyez en effet alors beaucoup plus de puissance aux haut-parleurs des enceintes acoustiques, avec dans certains cas le risque de les endommager.
Touches de sélection de source en écoute ⑧
Pressez une des touches repérées « Listening » permet de sélectionner la source que l'on désire écouter, c'est-à-dire celle qui est envoyée sur la sortie principale Main afin d'être amplifiée par l'amplificateur de puissance. C'est, plus simplement, la source que vous désirez écouter.
Touches de sélection de source en enregistrement record ⑨⑩
Pressez une des touches repérées « Record » (enregistrement, en anglais) permet de désigner la source que l'on désire envoyer vers les sorties spécifiques pour enregistrement. Si vous ne souhaitez rien enregistrer, pressez simplement la touche repérée « Off ». Cela réduit le risque d'interférence entre les différents maillons du système.
Le fait de-disposer de sélecteurs d'écoute et d'enregistrement séparésajoute beaucoup à la souplesse d'utilisation du RC-1580. Par exemple, en choisisant « CD » sur le sélecteur d'enregistrement Record et « Tuner » sur le sélecteur d'écoute Listening, vous pouvez parfaitement copier un disque CD sur bande pendant que vous écoutez la radio.
Si vous possédez un enregistreur trois têtes ou de type DAT, vous pouvez parfaitement effectuer simultanément les opérations d'enregistrement d'une source et d'écoute du résultat enregistré, en utilisant sur le sélecteur d'écoute LISTENING la position TAPE 1.
NOTE : L'entrée représentée TAPE 2 est réservée à une entrée de type Theater By-pass (court-circuitée pour utilisation avec processeur Surround externe). Voir les détails dans le paragraphe spécifique page précédente.
Commande des autres maillons
En plus des commandes concernant le RC-1580, la télécommande RR-AT97 fournie avec lui peut télécommander les fonctions principales de nombreux autres mailons Rotel, comme des lecteurs de CD, lecteurs de DVD et tuners AM/FM.
Fonctions CD
Les touches repérées PLAY, STOP, PAUSE, TRACK et RANDOM, ainsi que le clavier numérique (0 - 10) fonctionnent pour la majorité des lecteurs de CD Rotel via la télécommande.
Fonctions DVD
Les touches repérées PLAY, ■ STOP, II PAUSE, 14 1 TRACK et RANDOM fonctionnent pour la majorité des lecteurs de DVD Rotel via la télécommande, après avoir pressé la touche d'écoute (Listening) AUX 1 sur cette dernière.
Fonctions tuner
Les touches BAND, TUNING et certaines fonctions complémentaires (PTY, TA, TP, etc.) fonctionnent avec les tuners Rotel via la télécommande, après avoir pressé la touche d'écoute (Listening) TUNER sur cette dernière.
NOTE : Par défaut, la télécommande RR-AT97 fonctionne avec les tuners Rotel RT-1080/RT-961/RT-955. La télécommande peut toutefois être reprogrammée pour fonctionner avec le tuner RT-940AX. Cette programmation se fait de la manière suivante :
Pour programmer le RT-940AX : pressez simultanément les touches ON et 2.
Pour programmer les RT-1080/RT-1082/RT-1084 : pressez simultanément les touches ON et 1.
Problèmes de fonctionnement
La majorité des problèmes survenant dans une installation haute-fidélité est due à de mauvais branchements, ou à une mauvaise utilisation d'un ou de plusieurs maillons. Si le problème est bien lié au RC-1580, il s'agit très certainement d'un mauvais branchement. Voici quelques vérifications de base qui résolvent la majorité des problèmes rencontrés :
L'indicateur power de mise sous tension ne s'allume pas
Le préamplificateur RC-1580 n'est pas alimenté par le secteur. Vérifiez la position de l'interrupteur de mise sous tension Standby (position ON). Vérifiez la qualité des contacts du cordon secteur, et l'alimentation réelle de la prise murale, avec une lampe de chevet, par exemple.
Remplacement du fusible
Si un autre appareil électrique fonctionne en étant branché dans la même prise que le RC-1580, mais que la diode Standby de ce dernier ne s'allume pas, le fusible de protection interne doit être remplaçé. Contactez votre revendeur agréé Rotel qui remplacera immédiatement ce fusible.
Pas de son
Vérifiez qu'un signal sort bien de la source sélectionnée. Vérifiez le bon branchement des câbles entre la source et le RC-1580. Vérifiez que le/selecteur d'écoute Listening est bien positionné sur la source voulue. Vérifiez que l'amplificateur de puissance associé est bien alimenté et fonctionne correctement. Vérifiez aussi les câbles entre le RC-1580 et l'amplificateur de puissance, puis entre ce dernier et les enceintes acoustiques.
Remise à zéro du code IR
Si vous avez changé les codes infrarouges de télécommande du RC-1580 pour pouvoir utiliser la fonction Bypass, vous devez revenir aux codes d'origine en utilisant la procédure décrite en Note, dans ce manuel, dans le paragraphe concernant l'utilisation de la fonction By-pass. Ou vous pouvez également utiliser les touches de la face avant. Le RC-1580 étant allumé, pressez et maintenez la pression pendant au moins 5 secondes sur la touche repérée Recording Off [9]. La diode de la touche repérée CD Listening [6] s'allumera, pour indiquer que le code IR a bien été réinitialisé. Si la diode Bypass était allumée, elle s'éteindra.
| Distorsion harmonique totale (20 Hz - 20 kHz) | < 0,004 % |
| Distorsion d'intermodulation (60 Hz : 7 kHz, 4 : 1) | < 0,004 % sortie 1 V |
| Sensibilité/impédance d'entrée | |
| Entrée Phono - MC | 250 μV/100 ohms |
| Entrée Phono - MM | 2,5 mV/47 kilohms |
| Entrées niveau Ligne | 150 mV/220 kilohms |
| Saturation entrée Phono (MC/MM) | 16 mV/160 mV |
| Niveau de sortie /Impédance | 1 V/100 ohms |
| Réponse en fréquence | |
| Entrée Phono | 20 Hz - 20 kHz ± 0,2 dB |
| Entrées niveau Ligne | 4 Hz - 100 kHz ± 0,5 dB |
| Correcteur de timbres | |
| Grave | ± 6 dB à 100 Hz |
| Aigu | ± 6 dB à 10 kHz |
| Rapport signal/bruit (IHF pondéré A) | |
| Entrée Phono - MC/MM | 70 dB/75 dB |
| Entrées niveau Ligne | 100 dB |
| Alimentation électrique | |
| Version USA | 120 volts, 60 Hz |
| Version Europe | 230 volts, 50 Hz |
| Consommation électrique | 15 wattis |
| Consommation électrique en veille (Standby) | 2,5 wattis |
| Dimensions (L x H x P) | 431 x 99 x 337 mm |
| Poids (net) | 7,7 kg |
Toutes les spécifications sont garanties exactes au moment de l'impression. Rotel se réserve le droit d'effectuer des améliorations sans préavis.
- Pendant les branchements, assurez-vous que :
- Il est également recommandé de :
- Remarques importantes concernant la sécurité
- Sommaire
- Au sujet de rotel
- Démarrage
- Quelques précautions
- Installation
- Choix des câbles
- La télécommande RR-AT97
- Capteur de télécommande
- Prise d'alimentation secteur 22
- Indicateur de mise en veille standby interrupteur marche/arrêt télécommande a indicateur de mise en veille standby
- Voir figure 3.
- Entrées niveaux ligne
- Sélecteur entree phono 12
- Entrée phono et prise de masse
- Branchements de l'enregistreur 16
- Prises de sortie 18
- Voyant BYPASS 2
- Entrée télécommande externe
- Sortie IR 20
- Prise de commutation TRIGGER 12 V [21]
- Prise ordinateur computer i/o
- Prise casque
- Contrôle de volume 7 et ⑥
- Contrôle de balance
- Mise en/hors service des correcteurs de timbre tone
- Correcteurs grave et aigu 3
- Touches de sélection de source en écoute ⑧
- Touches de sélection de source en enregistrement record ⑨⑩
- Commande des autres maillons
- Fonctions CD
- Fonctions DVD
- Fonctions tuner
- Problèmes de fonctionnement
- L'indicateur power de mise sous tension ne s'allume pas
- Remplacement du fusible
- Pas de son
- Remise à zéro du code IR
Marque : ROTEL
Modèle : RC-1580
Catégorie : Amplificateur audio
