GEBRUIKSAANWIJZING RC-1580 ROTEL

Stereo Voorversterker

De bedieningsorganen en aansluitingen

Controllie connessioni

Bij het maken van de verbindingen:

^+ Zorg dat Niet alleen de RC-1580, maar de gehele installmente uitstaat, als nog Niet alle verbindingen gemaakt zich.
^+ Zorg dat nicht alleen de RC-1580, maar de gehele installmentie ook uitstaat, als u verbindingen gaat wijzigen.

Wij raden u ook aan om

^+ de volumeregelaar van de voorversterker geheel zich te draaien (volkomenaar links) wonneer u uw eindversterker aan- of uitzet.

Note important

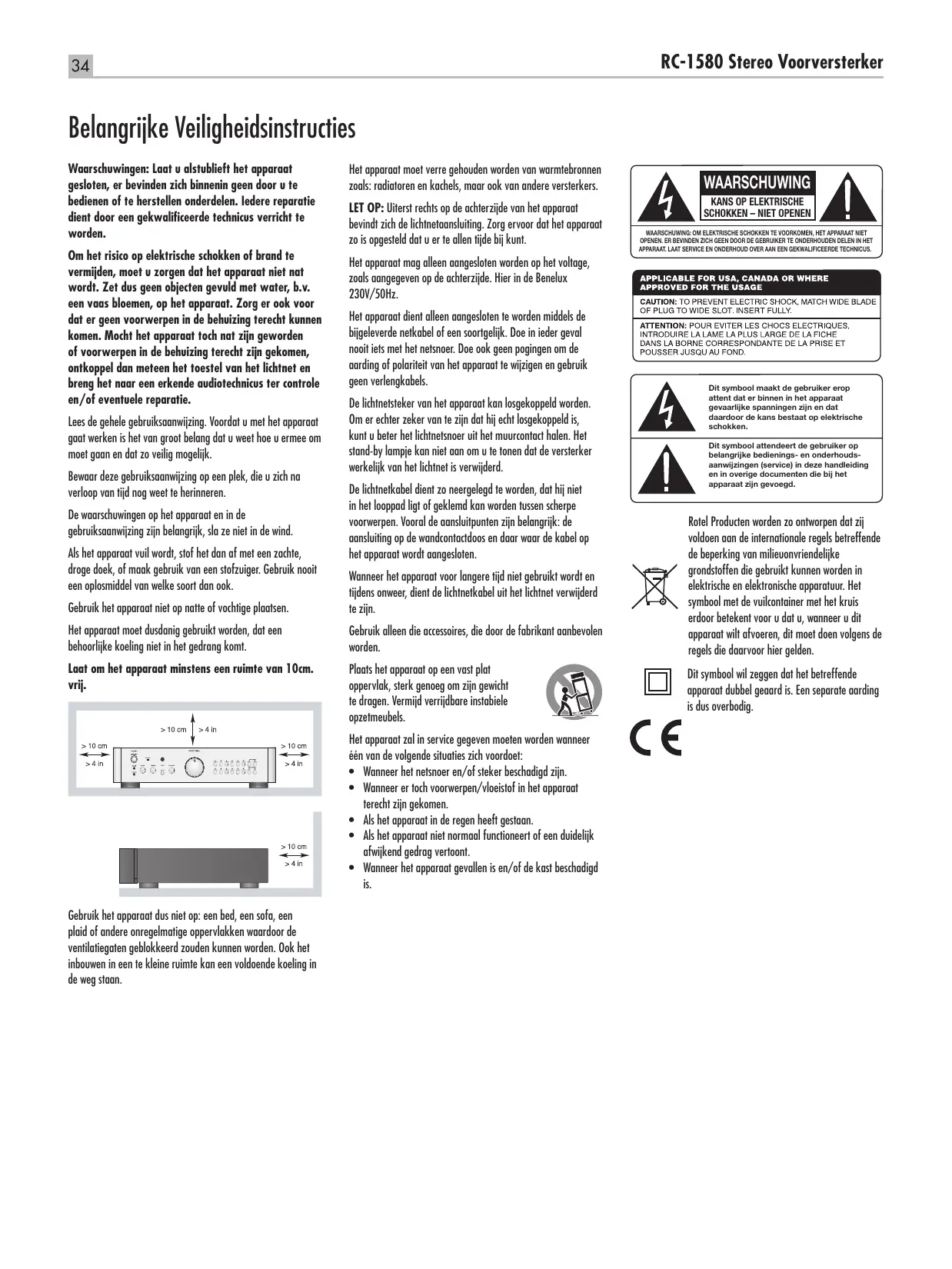

Belangrijke Veiligheidsinstrumenties

Waarschuwingen: Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin geen door u te bedieren of te herstellen onderdelen. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Om het risico op elektrische schokken of brand te vermijden,要去zorgendat het apparaat Niet nat wordt. Zet dus geen objeven gevuld met water, b.v. een vaas bloemen,op het apparaat.Zorg er ook voor dat er geen voorwerpen in de behuizingterecht+kennen.Mocht het apparaat toch nat+zijn geworden of voorwerpen in de behuizingterecht zijngekomen, ontkoppel dan meteen het toestel van het lichtnet en breng het hier aan een erkende audiotechnicus ter controle en/of eventuele reparatie.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om要去en dan at zo veilig möglichk.

Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachtte, droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Gebruik het apparaat Niet op natte of vochtgte plaatsen.

Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt.

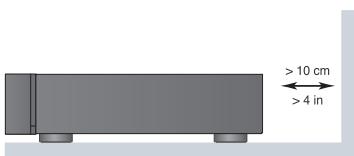

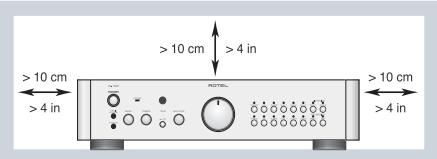

Laat om het apparaat minstens een ruimte van 10cm. vrij.

Gebruik het apparaat dus nicht op: een bed, een sofa, een plaid of andere onregelmatige oppervlakken waardoor de ventilatiegaten geblokkeerd zouden kuren worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers.

LET OP: Uiterst rechts op de wollen bij het apparaat bevindt zich de lichtnetaansluiting. Zorg ervoor dat het apparaat zo is opgesteld dat u er te allen tjide bij kunt.

Het apparaat mag alleen aangesloten worden op het voltage, zoals aangegeven op dechterzijde. Hier in de Benelux 230V/50Hz.

Het apparaat dient alleen aangesloten te worden middels de bijgeleverde netkabel of een soortgelijk. Doe in ieder geval nooit ets met het netsnoer. Doe ook geen pogingen om de aording of polariteit van het apparaat te wijzigen en gebruik geen verlangkabels.

De lichtnetsteker van het apparaat kan losgekoppeld worden. Om er城县cher zeker van te zich dat hij城县ch losgekoppeld is, kunt u beter het lichtnetsnoer uit het muurcontact halen. Het stand-by lampje kan Niet aan om u te tonen dat de versterker werkelijk van het lichtnet is verwijderd.

De lichtnetkabel dient zo neergelegd te worden, dat hij nicht in het looppad ligt of geklemd kan wordenussen scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting op de wandcontactdoos enaar waar de kabel op het apparaat worden aangesloten.

Wonneer het apparaat voor langere fictiend Niet gebruikt worden en tijdens onweer, dient de lichtnetkabel uit het lichtnet verwijderd te zich.

Gebruik alleen die accessoires, die door de fabrikant aanbevolen worden.

Plaat het apparaat op een vast plat oppervlak, sterk genoeg om+zijn gewicht te dragen. Vermijd verrijdbare instabiele opzetmeubels.

Het apparaat zal in service gegeven要去en worden wonneer een van de volgende situaties zich Voordoet:

• Wanner het netsnoer en/of steker beschadigd zijn.
• Wonneer er toch voorwerpen/vloeistof in het apparaaterecht zichen gekomen.
• Als het apparaat in de regen hebelt gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wonneer het apparaat gezallen is en/of de kast beschadigd is.

WAARSCHUWING KANS OP ELEKTRISCHE SCHOKKEN-NIET OPENEN

WAARSCHUING: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, HET APPARAT NIET OPENEN. ER BEVINDEN ZICH GEN DOORE DE GEBRUKER TE OHERDONHODEN DEIN IN HET APPARAT. LAAT SERVICE EN OHERDONDE OVER AAN EN ZE KEGWALIFICERDE TECHNICN.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCES ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Dit symbolmaakt de gebruiker erop attent dat er binnen in het apparaat vegaarlijke spansieren就是在 dan dat daardoor de kans bestaat op elektrisc schokken.

Dit symbol attendeert de gebruiker op belangrijkde bedieninings- en onderhoudsanaawingin（service）in deze handeidingen in overige documenten die het bij etapparaat gunshotevoedg.

Rotel Producten worden zo ontworpen dat zij voldoen aan de internationale regels betreffende de beperking van milieuonvriendelijk grondstoffen die gebruikt kuren worden in elektrische en elektronische apparatus. Het symbool met de vuilcontainer met het kruis erdoor betekent voor u dat u, wanneur u dit apparaat wilt afvoeren, dit要去en volgens de regels die waarvoer hier gelden.

Dit symbool wil zeggen dat het betreffende apparaat dubbel geaard is. Een separate aarding is dus overbodig.

Inhoud

Figur 1: De bedieningsorganen en aansluitingen 3

Figur 2: De afstandsbediening RR-AT97 3

Figuur 3: Het aansluitschema 4

Héel belangrijk: 5

Belangrijke Veiligheidsinstrumentes 34

Wij van Rotel 35

Aan de slag met de RC-1580 35

Een paar voorzorgsmaatregelen 36

Een plek voor de RC-1580 36

De verbindingen 36

Deafstandsbediening RR-AT97 36

Het afstandsbedieningsoog 5 36

Het aansluiten op het lichtnet 36

De lichtnetaansluiting 36

De aan/uitschakelaar "STANDBY" 1 37

De aan/uitschakeltoetsen A 37

De indicator "STANDBY" 37

Het aansluiten van de ingangen 14 15 37

De lijniveau aansluitingen 15 37

De pick-upelementen keuzeschokelaar 12 37

De pick-up aansluitingen met aardverbinding 37

De verbinden makeen opname/weergaveapparaat 15 37

Het aansluiten van de uitgangen 18 37

De theaterthuisinstelling. 37

De infrarood in- en uitgangen 38

De externafstandsbedieninggang“EXTREMIN" 19 38

Deuitgang met het afstandsbiedingenssignaal "IR OUT" 38

De 12V trigger-aansluitingen 21 38

In/uitgang voor een PC [17] 38

Dehoofdtelefoonuitgang 10 38

De ingang voor draagbare audioapparaten 11 39

De bedieningsorganen. 39

De volumeregelaar ⑦ C 39

De stilletoets "MUTE" E 39

De balansregelaar 6 39

De aan/uitschakelaar van de toonregeling 4 39

De lage- en hogetonenregeling 39

De luistertoelsen "LISTENING" 39

De opname keuzetoelsen ⑨ ⑩ 39

Het bedieren van andere componenten 40

De cd-spelerfuncties 40

DeDVD-spelerfuncties 40

De tunerfuncties 40

Wate doen bij problemen? 40

De lichtnetindicator doet het nicht 40

Het verwangen van de zekering 40

Geen geluid 40

Het herstellen van de infraroodcode 40

Onze geschiedenis begon bijna 50aar geleden.Gedurende die tijd mochten we honderden onsderscheidingen ontvangen en hebben we honderdduizenden mensen, die hun thuisamusement series nemen - zoals u-gelukkig konnen make.

Rotel werd opgericht door een familie met een gespassioneerde betrokkenheid bij muziek, die hen leidde tot het produceren van geluidsapparatuur van onberispelijke kwaliteit. In de loop der jaren is die passie onveranderd gebleven en het familiedoel om audiofielen en muziekliefhebbers, ongeacht hun budget, topkwaliteit te bieden, worden nog steeds door体系建设 Rotel-medewerker gesteund.

Rotel's technici werkken als een—hecht team al—weakend en luisterend totdat ieder nieuw product dat muzikale niveau—heeft bereikt, dat hun bij de aanvang van het project voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook op de wereld vandaan要去en komen. In Rotel apparatuur kunt u condensatoren tegenkomen uit Duitsland en Engeland, of half geleidersuit Amerika en Japan. De ringkerntransformatoren komenECHTER altijd uit eigenguis.

We make ons allemaal zorgen over het milieu. Daar er steeds更是 elektronicaproducten worden gefabricieerd en ook later weeer worden afgedankt, is het voor een fabrikant van het grootste belang om er alles aan te doe, producten te vervaardigen die een zo min möglich negatieve impact hebben op natuur en grondwater.

Bij Rotel zich we er trots op ons steentje te kennuren bijdragen. We hebben bijvoorbeeld het aandeel lood in once elektronica aanzienlijk teruggebracht door over te stappen op een speciaal ROHS (Restriction of Hazardous Substances) soldeer, verwil wij once klasse D (niet de D van digitaal) versterkers vijfmaal zo efficien gemaaakt hebben t.o.v. once vroegere ontwerpen, met handhaving van vermogen en prestatie. Ze blijven koel, vermorsen vrijwel geen energia meer, zich dus minder belastend voor het milieu en klinken nog beter ook!

Tussen twee haakjes, denen handleiding is gedrukt op hergebruikt papier.

Wij realiseren ons dat dit de eerste stapjes zijn, maar ze zijn voor ons waarbelangrijk en we blijven nieuwe wegen en materialen zoeken voor een schonere en meer "groene" productiewijze,

Door de aanschaf van dit product danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RC-1580

Wij danken u voor de aanschaf van once RC-1580 stereo voorversterker. Wij zijn er van overtuigd dat hij temidden van de andere componenten u jarenlang veel luisterplezier zal schenken.

De RC-1580 is een topkwaliteit voorversterker met vele möglichkheden. Hij is zo ontworpen dat het complete signal met al z^ subtiele nuances met groot aplomb worden weergegeven. Om dit te presteren is hij uitergrust met een precisie geregelde voeding. Deze is toegerust met een voor Rotel ontworpen ringkerntransformator en special voor deze voeding ontworpen "slitfoil-condensatoren. Dit totaal zorgt voor

de energia, die nodig is om aan alle eisen van het muzieksignaal te voldoen. Het is een kostbare manier van versterkers make, maar het is dan ook voor een goede zaak: muzzlek.

De beiden circuits op de printboards zijn volkomen symmetrisch opgebouwd. Deze symmetrie zorgtervoor, dat de integriteit van het signal gewaarborgd blijft. Bij ontgelijke signalwegen krijt u namelijk eenlicht tijdsverschilussen het linker en rechtter kanaal, met alle vervelende gevolgen van dien. In de signalweg op de PCB's gebruiken wijuitsluitend metaalfilm-weerstanden en polystyreen of polypropyleen condensatoren, want alle aspecten van dit ontwerp maar met een doel voor ogen gemaakt: de naturegretrouwe reproductie van muziek.

Ten behoeve van dit topklasse product hebben wij natuurlijk een topklasse platenspeleringang ontworpen. Voor deze ingang heeft de beroemde voorversterker RHQ-10 model gestaan. Deze RC-1580 kan zowel met een magnetisch (MM) als een dynamisch (MC) element gebruikt worden. Het bewijst heel eens te meer onsce liefde voor de ware muziekweergave en die van de grammofoonplaat in het bijzonder.

In zowel bediening als installmentie is de RC-1580 eenrecht toe recht aan ontwerp. Heeft u ervaring met andere apparatuur dan zult u dat spoedig ontdekken. De kabels aansluiten, de stekker in het stopcontact en genieten maar.

Een paar voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatie in over de wijze waarop u de RC-1580 in uw installatione moet inpassen alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk möglich te make, toch nog vragen hebben aarzel dan nicht om met uw Rotel-dealer contact op te nemen, hij heeft vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wonneer het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigena doos.

De garantie termijn op een Rotel-product is vrijelijk op elektronische schakelingen, tweemaal op mechanische delen, laserunits en afstandsbedieningen. De garantie termijn is alleen van toepassing bij de eerste eigenaar. Om aanspraak te makes op garantie is het voldoende uw aankoopnota te overlegggen.

Een plek voor de RC-1580

Zoals alle audiocomponenten die laagniveausignaal verwerken, is ook de RC-1580 gevoelig voor de omgeving waarin hij staat. Zet hem nooit op een eindversterker. Zodoende voorkomt u oververhitting, brom en interactie. Stel het apparaat Niet bloot aan directe zonnestralen en sluit het Niet op in een NietGeVentileerde ruimte. Wij raden u aan de RC-1580 te gebruiken in een speciaal audiomeubel, waarin kan hij op zich eigengen plank staan. Goede audiomeubels+zijn stevig gemaakt en onderdukken en verminderen daarmee valse resonanties. U zou het Niet zaggen, maar een meubel kan dus uw installmentatiepanicig beinvloeden. Vraag uw ROTEL-adviseur om advies, hij weet er alles van.

De verbindingen

Houd de lichtnet-, digitale- en analoge signaalkabelsuit elkaar. Dit vermindert de kans dat het lichtnet of de digitale informatie invloed kan uitoefenen op het analoge signal. Ook het gebruik van kwaliteit verbindingskabels voorkomt signaalvervuiling van buitenaf. Uw leverancier weet er alles van.

De afstandsbediening RR-AT97

Bij de RC-1580 is de afstandsbediening RR-AT97 toegevoegd en deze bedient bijna alle functies van deze voorsterker. Daar bij kan hij ook de basisfuncties van vele Rotel cd/dvd-spelers en tuners bedieren. Zie ook het hoofdstuk "Het bedieren van andere componenten", elders in deze gebruiksaanwijzing, voor meer informatie.

Vrijwel alle mogelijkheden op de RR-AT97 vindt u ook op de voorkant van de RC-1580. Daarom bespreken we de functies van de toetsen op de afstandsbediening in het betreffende stukje over dat onderwerp. De getallen in vrijze vakjes betreffen bedieningsorganen en aansluitingen op het apparaat en de letters in rondjes betreffen de toetsen van de afstandsbediening, zoals ze op de tekeningen voorin in deze gebruksaanwijzing worden afgebeeld.

Het afstandsbedieningsoog

Het oog op de voorkant ontvangt de commandosignalen van de afstandsbediening. Zorg ervoor dat niets de signalen in de weg staat, anders kan de afstandsbediening Niet op de juiste wijze zichwerk verrachten. Direct zonlicht en/of beinvloeding van halogeenverlichting dient ook vermeden te worden. Alhoewel de afstandsbediening weinig energie gebruikt is regelmatte controle van de batterijen een must voor het goed functioneren van de afstandsbediening.

Het aansluten op hetlichtnet

De lichtnetaansluiting 22

EXTRA INFORMATIE: Zorg ervoor dat de volumeregelaar [7] volkommen maar linksom is teruggedraaid, voordat u de netkabel op hetlichtnet aansluit.

Stek de meegeleverde netkabel in de betreffende aansluiting achterop. Verbind het apparaat Niet erder met hetlichtnet, dan wanner alle verbindingen met de RC-1580 gemaakt zich.

Wij adviseren u het apparaat alleen rechtstreeks of via een lichtnetfilter op het lichtnet aan te sluiten. Vermijd dus het gebruik van verlengsnoeren. Wel kunt u een voldoende geproportioneerd aansluitblok inzetten om de verschillende componenten op aan te sluiten.

Dit apparatus is ingesteld om te functioneren op het lichtnet van het land van aanschaf (220/230 Volts wisselspanning). Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op de achterkant van het apparatus en op de doos.

EXTRA INFORMATIE: Mocht u ooit要去en verhuizen maar een land met een anderer voltage, dan is deze voorversterker op dat andere voltage in te stellen. Doe deze operatie NIET zich, maar LAST hem verrachten door uw Rotel leverancier. Deze handelingen zijn voor een Niet ingewijde zich van gevaar ontbloot.

Als u van plan bent om langdurig vanuis te zich, adviseren wij u uw gehele beeld en geluidsinstallatie (dus Niet alleen de RC-1580) van hetlichtnet te ontkoppelen.

De aan/uitschakelaar "STANDBY" 1 De aan/uitschakeltoeansen A De indicator "STANDBY"

De toets "STANDBY" [1] en de "STANDBY" indicator bevinden zich links op de voorkant van het apparaat. Als u de RC-1580 wilt gaan gebruiken drukt u deze toets in. Deze schakeltoets blijft ingedrukt en de ring er omheenlicht op. Daar bij Licht ook de indicator boven de toets van de ingang waarnaar wordt geluisterd (LISTENING [6]) en eventueel van de toets van de ingang waarvan wordt opgenomen (RECORDING [9]).

Wanneer de toets "STANDBY" ingedrukt is,kest u de RC-1580 aan en uit (standby) zetten middels de aan (ON) en uit (OFF) toetsen op de afstandsbediening, maar ook met een van de ingangstoeten "LISTENING".

Wenst u de RC-1580 gedurende langere tijd Niet te gebruiken, zeh hem dan uit middels de "STANDBY" toets. De versterker staat dan ook werkelijk uit. U kurz dat zien doordat all indicators uit zich (behalte der ring rond de toets "STANDBY").

EXTRA INFORMATIE: Zorg ervoor dat de volumeregelaar ⑦ volkommen linksom is gedraaid, voordat u de voorsterker middels de toets "STANDBY"Gaat activeren.

Het aansluten van de ingangen 14 15

(zie figuur 3)

Achterop de versterker vindt u de bekende cinch aansluitingen.

EXTRA INFORMATIE: Het is zeer verstandig voor uw gehoor en luidsprekers dat, wonneer u signalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat.

De lijniveau aansluitingen

De "CD", "TUNER" en alle "AUX" aansluitingen zijn lijniveauaingangen voor het aansluten van cd- ofDVD-spelers, hifivideo opnameapparatuur, audio/tv tuners of opnameapparatuur in welke vorm dan ook.

"LEFT" en "RIGHT", resp. wit en rood gekleurd, staan uiteraard voor links en rechts. Let u er wel op dat u dat, i.v.m. een correct stereobeeld, juices aansluit. Wij adviseren u kabels van een betere soort te gebruiken dan welke bij de gemiddelde apparatuur worden geleverd. Vraag uw Rotel-leverancier om advies.

De pick-upelementen keuzeschakelaar [12]

De "PHONO" ingang is geschikt voor p.u. elementen van beiderlei kinne: dus zowel voor dynamische (MC) als magnetische (MM)

elementen, maar is pertinent ongeschickt voor bronnen op lijniveau. De schakelaar bij de ingangen moet ingedrukt zich bij gebruik van MC elementen en Niet ingedrukt zich bij MM elementen.

Sommige elementen van het MC type zijn bedoeld om aangesloten te worden op MM p.u. ingangen: de z.g. high output MC's. Lees de gebruiksaanwijzing van uw element er op na. De "PHONO" ingang heeft een ingangsimpedantie van 47k bij een gevoeligheid van 2,5mV in de MM-functionie en een impedantie van 100 en een gevoeligheid van 0,25mV in de MC-functionie.

De pick-up aansluitingen met aardverbinding

Verbind de platenspeler met de "PHONO" ingangen van de RC-1580. Let erop dat u links en rechts correct aansluit. Het (meestal) witte plugje is links en het rode is rechts. Sommige platenspelers hebben een z.g. aardingsdraad, monteer deze,achter het schroefje boven de schakelaar.

De verbindingen make met een opname/ weergaveapparaat 16

"TAPE 1" is z.g. dubbelaansluiting: een voor opname en een voor weergave en werken op lijniveau. Ze zijn bedoeld voor het aansluiten van opnameapparatuur, zoals een cassettedeck, een hifi video-, minidisc- of cd-recorder of een ander opname/ weergaveapparaat met analoge aansluitingen. De functie van de ingang "TAPE2" is bij de RC-1580 gewijzigd. Zie hiervoor het hoofdstukje "De theaterthuisinstelling" verderop op deze pagina.

De "IN" aansluitingen zijn ingangen en bedoeld voor de uitgangen (weergave) van het betreffende apparaat. De "OUT" aansluitingen zijn uitgangen en bedoeld voor de ingangen (opname) van het apparaat. Ook hier staan "LEFT" en "RIGHT" voor links en rechts. Gebruik voor de verbindingen hoogwaardige kabels.

Het aansluten van de uitgangen 18

De meeste eindversterkers zijn uitgerust met de alom bekende "cinch" of tulpaansluitingen. Verbind de RC-1580 met uw eindversterker middels de Beste verbindingskabel(s), die u zich kurz veroorloven. Denk wederom aan links (LEFT) en rechts (RIGHT).

EXTRA INFORMATIE: Voor speciale gezallen haben we de RC-1580 uitgerust met een tweede stel uitgangen. Dit tweede stel kurz u gebruiken voor b.v. een extra eindversterker.

De theaterthuisinstelling

Indicator "Theaterthuisfunctie" z

Van de ingang "TAPE 2" [16] hebben wij een doorlusingang gemaakt bestemd voor gebruikers die een eén-op-ën ingang nodig hebben voor het opnemen van een surround sound processor in het system. Deze ingang werkkt alleen als doorlusfungtie, sluit dus geen opname/ weergave-apparaat op deze ingang aan.

Om de theaterthuisfunctie te gebruiken sluit u de uitgangen van de voorkanalen van de surround processor aan op de beiden "TAPE 2"

ingangen van de RC-1580. Wanner nu de ingang "TAPE 2" (paneeltje of [o] wordt gekozen, wordt dat signal direct maar de uitgang gestuurd en zijn de toon- en volumeregeling buitenwerking gesteld. Wanner de theaterthuisfunctie is gemaakt, gaat de Indicator "Theaterthuisfunctie" op het voorpaneel branden.

Door een installment op een dergelijk wijze te configureren maakt u het möglichk een stereoversterker in een theatersystem te integregeren en te latent functioneren als de voorkanalen in een surround system. Alleen de ingang "TAPE 2" biedt u deze mogelijkheid. Het vraagt nicht om speciale Voorzieningen, u(Int) met de "TAPE 2" toets eenvoudig heb-en-weer schakelen:tussen normala stereo enmeerkanalenweergave.

EXTRA INFORMATIE: Rotel gebruikt voor alijken audioapparatuur verzelfde infraroodcodes. Dat houdt dus in, dat in een "surround- opstelling" er een conflict kan ontstaanCUSen de infraroodcodes voor de RC-1580 en de infraroodcodes voor de aangesloten Rotel processor. Mocht een dergelijkke situatie zich voordoen dan raden wij u aan de codes voor de RR-AT-97 en de RC-1580 te wijzigten.

Om de infraroodcodes van de RR-AT97 te wijzigen,要去 tegelijkkertijd de toets "PHONO" met de toets "2" indrukken.

Om de infraroodcodes van de RC-1580 te wijzigen richt u de RR-AT97 op de RC-1580 en houdt u toets "2" gedurende vijf seconden ingedrukt. De verlichting in de volumeregelaar flitst even op ten teken dat de infraroodcodes zijn gewijzigd.

Een elegantere oplossing hiervoort is natuurlijk een door derden te leveren universele, leerbare afstandsbediening aan te schaffen en de infraroodcodes van alle apparaten daarin te brengen.

EXTRA INFORMATIE: Nadat u de codes voor de beiden apparaten gewijzigd heeft,zoals hiervoor beschreiben, kan de RR-AT97 de Rotel tuners Niet更是 bedieren. Om de RR-AT97 waarvoorteer geschikt te makeen, moet u hem weer terugbrengen in zich originèle staat; druk waarvoortegelijkkertijd op de toets "PHONO" en de toets "1". Om de RC-1580 waar geschikt te makeen voor de originele infraroodsaignalen van de RR-AT97,richt u deze op de RC-1580 en drukt u gedurende vijf seconden op toets "1". De verlichting in de volumeregelaar flitst even op ten teken dat de infraroodcodes waar+zijn gewijzigd.

De infrarood in- en uitgangen

De externe afstandsbedieningingang "EXT REM IN" [19]

Deze 3.5mm mini-jackplug aansluiting genaamd "EXT REM IN" kan commando's ontvangen van een industriestandaard infrarood ontvanger (van o.a. Xantech), die elders in de ruimte geplaatst worden. Deze möglichkheid kan zeer waardevol zich als u uw installmentie in een gesloten meubel geplaatst heeft waar geen infraroodsignalen maar binnen+kennen. Neem contact op met uw Rotel leverancier, hij weet hoe u dat doeon moet en wat ukaarvoor nodig heeft.

EXTRA INFORMATIE: De signalen die binnenkomen op de "EXT REM IN" aansluiting können doorgestuurd worden maar broncomponenten, door gebruik te makeen van externe infraroodzenders, die aangesloten worden op de "IR OUT" aansluitingen van de RC-1580.

De uitgang met het afstandsbedieningssignaal "IR OUT" 20

Deze twee uitgangen sturen signalen, die ontvangen worden door "EXT REM IN" maar een infraroodzender, welche die commando's werk doorgeeft aan andere broncomponenten ofaar ROTEL-bronnen met

een dergelijke afstandsbedieningsingang. Ook deze möglichheid kan zeer waardevol zich als u uw installment in een gesloten meubel geplaatst heeft waar geen infraroodsignalen maar binnen konnen.

Neem contact op met uw Rotel-leverancier, hij weet hoe u dat doen moet en wat u waarvoor nodig heeft.

NOTE: De "EXT REM IN" aansluiting naast de "IR OUT" aansluitingen is voor gebruik met een externe infraroodontvanger als duplicaat van het infraroodoog van de RC-1580 zich en要去ui dien hoofde dus ook indezelfde ruimte gebruikt worden.

De 12V trigger-aansluitingen [2]

Veel (Rotel) versterkers können aan/uit gezet worden met een z.g. 12 volts trigger-signaal. Deze voorversterker is uitergerust met tweeuitgangen, waar een dergelijk signaal opstaat. Wanner u de RC-1580 aanzet komt het 12 voltsignaal op deze aansluiting te staan en activeert het de aangesloten versterker en/of andere apparatuur. Zet u de RC-1580 wat erui (STANDBY) dan gaat ook de aangeslotenversterker uit.

Wenst u gebruik te makev van deze mogelijkheid, sluit dan de trigger ingang van de betreffende versterker aan op eén van de aansluitingen "12V TRIGGER OUT" van de RC-1580, middels een kabeltje uitgerust met aan beiden zichden een 3.5mm mini-jackplug. Het 12 volts signal komt op de "tip" van de plug te staan.

EXTRA INFORMATIE: Het signal op trigger-uitgang "1"\ wordt uitgeschakeld zodra een hoofdtelefoon op de voorzijde\ wordt aangesloten. Zie hiervoor ook het hoofdstukje "De Hoofdtelefoonuitgang" op de volgende pagina.

In/uitgang voor een PC

De RC-1580 kan bediend worden met software via derden geleverd. Dit worden bereikt door de codes die normala worden verzonden door uw afstandsbediening, dan verzonden worden door een met een draad verbonden pc.

De aansluiting "COMPUTER I/O" zorgt voor de nodige verbinding met uw pc en is geschikt voor standard RJ-45 8-pins modulaire pluggen,zoals die gewoonlijk bij 10-BaseT UTP Ethernet verbindingen gezruikt worden.

Voor nadere informatatie over dit onderwerp is het verstandig even bij uw Rotel-leverancier langs te gaan.

De hoofdtelefoonuitgang

De "HEADPHONE" aansluiting is voor gebruik van de RC-1580 met een hoofdtelefoon. Indien uw hoofdtelefoon Niet voorzien is van een 3.5mm jackplug, dan heeft u een adapterkabel nodig. Uw audioleverancier weet waar ongetwijfeld raad mee.

EXTRA INFORMATIE: Wanneer u van de hoofdtelefoonuitgang gebruik.Maakt,wordt het signaalaar de eindversterker(s) niet onderbroken.Wilt u de rest van het huis dus in ruste houden,

dan moet u uw eindversterker(s) uitzetten. Wanner u城县en hoofdtelefoon inplugt valt het 12V trigger-signaal van trigger-uitgang 1 weg. (Het signaal van trigger-uitgang 2 blijft gewoon staan.) Dus als uuw systeme zo heeft geconfigureerd dat de eindversterker aangesloten op de RC-1580 worden aangeschakeld via trigger-uitgang 1, worden de eindversterker automatisch uitgezet zodra u een hoofdtelefoon inplugt.

De ingang voor draagbare audioapparaten

Op de Voorkant is de RC-1580 voorzien van een 3.5mm stereo mini-jackingang, deze is bedoeld om een draagbare muziekweergever op aan te sluiten. U kiest deze ingang door op de toets "AUX 3" te drukken.

ledere draagbare cassette, of cd-speler of speler met een harde schijf kan op deze ingang worden aangesloten. Als een dergelijk weergaveapparaat op de RC-1580 wordt aangesloten vanaf zich hoofdtelefoonuitgang, weet dan, dat u moet manipuleren met zich sterkteregelaar om geluid te konnen produceren. Als bij een gemiddelde stand van de volumeregelaar van de RC-1580 het geluid hard of cervormd klinkt, draai dan de volumeregelaar van de speler wat terug. Is het geluid aan de zachte Kant draai zich volumeregelaar dan wat op. Handel in ieder geval voorzichtig met de geluidssterkteregelaar van de speler.

EXTRA INFORMATIE: Als u gebruik maakt van deze ingang, wordt de ingang AUX 3 op de acheerkant automatisch ontkoppeld. Verwijdt u de plug aan de voorkant dat worden ingang AUX 3 waar geactiveerd.

De bedieningsorganen

De volumeregelaar 7C

De "VOLUME" regelaar regelt het volume van beiden kanalen tegelijk: recht som vermeerdert en linksom vermindert het volume. Op de RR-AT97 drukt op de +toets van de toetsen "VOLUME" om hetiveau te verhogen en op de -toets om het niveau te verlagen.

De stilteoets "MUTE" E

Alleen op de afstandsbediening

Druk eenmaal op de toets "MUTE" (E) om uw installatie het zwijgen op te leggen. De knipperende indicator in de volumeregelaar wijst op deze staat. Druk nogmaals op deze toets om het afspelen op de oorspronkelijk ingestelde geluidssterkte weer te hervatten.

EXTRA INFORMATIE: Ook het gebruik van de geluidssterktetoetsen van de afstandsbediening beeindigt de stiltefunctie.

De balansregelaar

Met de balansregelaar regelt u de relativieve geluidssterkte van de beiden kanalen. Als alles goed is, staatDEXAiknop in de middenstand. Er zich erchter situatuies denkbaar waarin het evenwicht van het geluidsbeeld Niet optimaal is en voor dergelijkke omstandigheden kan het nodig zich in de balans wat te verleggen. Naar rechts draaien van de knop "BALANCE" 6 Iaat het geluidsbeeld maar rechts verschuiven enaar links draaien verschuift het geluidsbeeld maar links.

De aan/uitschakelaar van de toonregeling

Wanneer de schakelaar "TONE" in de uitpositie staat (niet ingedrukt), is het gehele toonregelingscircuit uitgeschakeld. Dit is de meest pure vorm van muziekweergave. Laat, als u de toonregeling Niet nodig heeft deze functie dus uit staan. Wenst u de toonregeling te gebruiken, druk dan eerst deze toets in.

De lage- en hogotonenregeling 3

Wonneer u de schakelaar "TONE" 4 heeft ingedruktkest u de toonbalans beinvloeden middels de draaiknopjes "BASS" en "TREBLE". Naar rechts draaien vermeerdert het lage- respectievelijke hogetonenaandeel van het geluidsspectrum enaar links draaien vermindert hun aandeel.

Een goed ingerichte kwaliteitsaudioinstallatie produeert zichnestatuurlijke klankweergave zonder, of met zeer geringe gebruikmaking van de toonregelcircuits. Wees vooral voorzichtig met het opdraaienvan de toonregelingen. Door het opdraaien gaat u het lage-c.q.hogetonen aandeel versterken, wat een hogere belasting voor zowel uw versterker als uw luidsprekers betekent.

De luistertoetsen "LISTENING"

Druk op een van deze toetsen om een ingang te kiezen waarvan het signalaal maar de eindversterker要去 worden gestuurd, oftewel de bronze waarwelke uwent te gaan luisteren.

De opname keuzetoelsen ⑨⑩

Met het indrukken van een opname keuzetoets ("RECORDING") bepaalt u van welke ingang het signalaal waar de opname-uitgang moet worden gestuurd. Ofterwel simpel gesteld: de bron waarvan u opneemt. Een indicator boven de toets toont van welke bron u opneemt. Wanner u Niet aan het opnemen bent is het better de opname keuzetoetsuit ("OFF") te zetten. Zo voorkomt u dat het opnamecircuit eventueel de kwaliteit van u luidsprekerweergave kan beinvloeden.

Doordat de luister- en opnamefuncties gescheden zijn, heeft u een bijzondere extra mogelijkheid: u kunt van een andere bron opnemen dan maar welke u luistert. Voorbeeld: genieten van uw新模式 teerwijl u een radioprogramma opneemt. Van de reeks LISTENING drukt u dan op "CD" en van de reeks RECORDING drukt u op "TUNER".

Bent u nog in het trotse bezit van een driekoppen-cassettedeck of -taperecorder of zelfs een DAT-recorder met nabandfaciliteiten, dan bent u instaat uw opname te beluisterenijdens het opnemen, door van de LISTENING toieten "TAPE 1" in te drukken.

EXTRA INFORMATIE: De toets "TAPE 2"—hebben we een doorlusfunctie gegeven voor het aansluiten van een processor. Zie voor verdere informatie hierover de paragraaf "De theaterthuisinstelling" op de vorige pagina.

Het bedieren van andere componenten

Naast het bedieren van bijna alle functies van de RC-1580,kest u met de bijgeleverde afstandsbediening RR-AT97 ook de basisfuncties activeren van sommige Rotel cd-spelers,DVD-spelers en tuners.

De cd-spelerfuncties

Met de afspeeltoets , de stoptoets , de pauzetoets , de spoortoetsen de husseltoets "RANDOM" en de numerieke toetsen{kunnen vele Rotel cd-spelers bediend worden, na het indrukken van de toets "CD"uit de reeks LISTENING van de afstandsbediening.

DeDVD-spelerfuncties

Met de afspeeltoets , de stoptoets , de pauzetoets , de spoortoeten en de husseltoets "RANDOM" können RotelDVD spelers bediend worden, na het indrukken van de toets "AUX 1"uit de reeks LISTENING van de afstandsbediening.

De tunerfuncties

Met de toets "BAND", "TUNING" en de toegevoegde functietoetsen (PTY, TA, TP enz.) können Rotel tuners bediend worden, na het indrukken van de toets "TUNER"uit de reeks LISTENING van de afstandsbediening.

EXTRA INFORMATIE: Vanaf de fabriek ingesteld Aunt u via de afstandsbediening de Rotel tuners RT-1080, RT-1082 en de RT-1084 direct bedieren. Middels herprogrammeren kan de RR-AT97 ook geschikt gemaakt worden voor de RT-940AX. Dit herprogrammeren behoeft maar eenmaal gedaan te worden.

Het programmeren voor de RT-940AX: Druk tegelijkkertijd op de toets "ON" en de numerieke toets "2" van de afstandsbediening.

Het programmeren voor de RT-1080, RT-1082 en de RT-1084: Druk tegelijerkijd op de toets "ON" A en de numerieke toets "1" van de afstandsbediening.

Wat te doeen bij problemen?

Als er al problemen zijn, zich deze meestal te wijten aan slechte verbindingen, slecht verbindingsmaterialaal of een verkeerde stand van de knoppen/schakelaars. Controller bij Niet functioneren of alle schakelaars en knoppen in de juiste stand staan. Functioneert het een en ander Niet zoals het behoort, probeer dan door elimineren erachter te komen waar het probleem zit. Heeft u b.v. last van brom, controlleren dan of dat alsijd het geval is (een versterkerprobleem) of alleen bij een bepaalde bron (een probleem dus bij die bepaalde bron). Bent u zich nicht instaat om geluiduit de RC-1580 te krijgen, volgt u dan onderstaande suggesties:

De lichtnetindicator doet het Niet

Zodra de RC-1580 hetlichtnet"ziet",moet hoe dan ook delichtnetindicator branden.Probeer in zo'n geval de wandcontactdoosuit met b.v. een schemerlamp of een ander elektrisch apparatus. Gebruikt u een spanningsblok controller dan of de schakelaar van dat blok wel aanstaat.

Het verwangen van de zekering

Ontdekt u met de schemerlamproof dat er wel degelijk spanning staat op de door u gebruekte wandcontactdoos en de lichtnetindicator doet het nog steeds Niet, dan kan de interne zekering van de RC-1580 weliens ter ziele zich. Neem in dat geval contact op met uw handelaar, hij kan dat klusje snel voor u klaren.

Geen geluid

Het indicatorlampje brandt wel, maar u hoor nog steeds niets.
Controleer dan of de verbindingen:tussen de gekozen bron en de RC-1580 wel o.k. zich. Controleer of de gewenste ingang van de reeks LISTENING wel is geactiveerd. Werp ook een een blink op de eindversterker. Staat hij wel aan? Hoe is de kwaliteit van de verbindingen:tussen de RC-1580 en de eindversterker(s) en:tussen de eindversterker(s) en de luidsprekers? Na al.Deze controles moet ie het doen. Zo Niet u weet uw Rotel-leverancier te vinden.

Het herstellen van de infraroodcode

Als u de originele infraroodcodes van de RC-1580 wij wilt herstellen, kut u dat doen door de fabriekcodes weein te brengen zoals beschreiben in de procedure in de "EXTRA INFORMATIE" bij de paragraaf "De Theaterthuisinstelling". U kut dat ook doein met de toetsen op de voorkant. Houdt, terwijl de RC-1580 aanstaat, de toets "RECORDING OFF" gedurende vijf seconden ingedrukt. De indicator "LISTENING CD" gaat dan aan om u te tonen dat de originele code waar is hersteld. Gaat de indicator "BYPASS" aan dan worden de originele code waar buiten werkung gesteld.

Technische gegevens

Harmonische verr. (THD) (20-20.000Hz.)	< 0.004%
Intermodulatie verr. (60Hz.:7kHz., 4:1)	< 0.004% bij 1V.
Ingangsgevoeligheid/impedantie
Pick-up ingang MC	250μV bij 100Ω
Pick-up ingang MM	2,5mV bij 47kΩ
Lijningangen	150mV bij 220kΩ
Overbelasting pick-up ingang (MM/MC)	16mV/160mV
Uitgangsspanning/impedantie	1V/100Ω
Frequentiebereik
Pick-up ingang	20-20kHz. ±0.2dB
Lijningangen	4-100kHz. ±0,5dB
Toonregelingen
Lagetonen	±6dB bij 100Hz
Hoggetonen	±6dB bij 10kHz
Signaal/Ruisverhouding, CD (IHFA network)
Pick-up ingang MC/MM	70dB/75dB
Lijningangen	100dB
Netspanning (Europese uivvoering)	230Volts/50Hz.
Opgenomen vermogen	15 Watts
Opgenomen vermogen tijdens standby	2.5 Watts
Afmetingen (bhexxd)	431x99x337mm.
Netto gewicht	7.7kg

Gegevens waren correct bij het ter perse goan.
Rotel houdt hetrecht voorbehonden om wijzigingen aan te brengen zonder waarschuwing vooraf.
