MODE D'EMPLOI ME 2 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems. Veuillez dire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet apparéil.

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• 11 entrées sur 5 canaux (5line, 2phones, 4micros)
• 4 canaux stéreo avec sélection d'entrée
• 1 micro DJ balancé séparé avec talkover
  Crossfader sur canaux 3 & 4
• Equalizer 3 bandes sur la sortie master
• Echo digital avec retard, répétition & contrôle d'effet
• Vu-mêtres analogiques avec lumière bleue
• Ecoute Pré-fade

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des définuts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservece ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si la boite contient les articles suivants :

• Unité de mixage ME2
  Mode d'emploi

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur

de l'appareil que vous pouvez replacer vous-même. Confiez l'entretien uniquement aux techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde de la présence de haut voltage sans isolation dans l'appareil qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur

Ce symbole signifie : Lire le mode d'emploi.

• Afin d'éviter tout risque d'incendie ou de chocoléctrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil sadapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causeur des dommages.
• Cette unité est destinée à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun object rempli de liquides, tels que des vases, ne sera place sur cet apparéil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immidiatement de la source d'alimentation.
• Aucune source de flamme neue, telle que les bougies allumées, ne devrait être placée sur l'appareil.
• Ne pas couvir les ouvertures de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser dans un environnement poussièux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximum d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
• La distance minimum autour de l'appareil pour une ventilation suffisante est 2cm.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays.
  Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrête de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.

• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.

• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles!

• Quand l'interrupteur principal est dans la position OFF, cet apparéil n'est pas complètement isolé du courant 230V!
• Utilisez toujours les câbles appropriés et certifiés lorsqu'you installez l'unité.
• Pour éviter tout chocoléctique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter unFuse. Remplacez systématiquement un fuse endommagé par un fuse de même type et specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifique autorisé par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiente après le transport. La condensation peut alterer les performances de l'appareil.

NETTOYAGE:

Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Evitez de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourrait endommager l'appareil.

CONNECTIONS

Mis à part pour les micros et les écouteurs, toutes les connections sont cinch. Utilisez des cables cinch-cinch de bonne qualité afin d'éviter un son de mauvaise qualité. (ex: JB Systems code: 2-0370)

Pour plus d'informations sur les connections, voyagez le chapitre suivant.

Assurez-vous d'eteindre la table de mixage avant d'effectuer les différentes connections. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclus les lecteurs de CD, tuners, vidés, ...

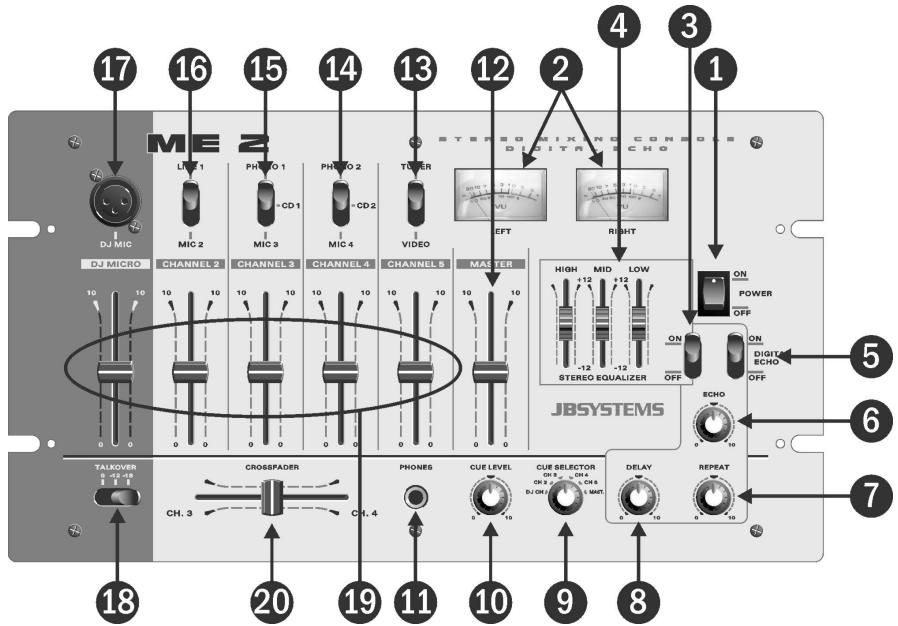

FACE AVANT

1. Power (Interrupteur ON/OFF): Allume/éteint la table de mixage.
2. Vu-mêtres: Permettent de visualiser le niveau des différents signaux audio. Les curseurs des canaux vous permettent de modifier le niveau d'entrée de chaque source connectée. Assurez-vous que le niveau n'excède pas 0dB (ou 100% ). Des distorsions sonores risquent d'apparaitre si le niveau dépasse la zone rouge du VU. Le VU-metre permet aussi de comparer le niveau des canaux avec celui de la sortie master.
3. Equalizer on/off: Permet de mettre en/hors fonction l'equalizer à 3 bandes. Celui-ci agit sur le signal de sortie mixé.
4. Contrôles de l'equalizer: En position on (4), vous pouvez utiliser ces 3 curseurs pour modifier le son selon votre goût.
5. Echo on/off: Permet de mettre en/hors fonction l'effet d'écho interne. Celui-ci agit sur le signal de sortie mixé.
6. Contrôle du niveau de l'écho: Contrôle le niveau de l'écho qui sera mixé avec le signal original. Utilisez-le pour faire la balance entre le signal original et l'effet.
7. Contrôle de répétition de l'écho: Contrôle du feedback ou nombre d'échos que vous souhaitez créé. En complémentarité avec le temps de retard (8) vous pourrez créé l'écho désiré.
8. Temps de retard de l'echo: Contrôle la longueur du temps de retard. En complémentarité avec le contrôle de répétition (7) vous pourrezisser l'echo.
9. Sélecteur pré écoute: Permet de sélectionner la source que vous désirez entendre dans les écouteurs. Vous pouvez écouter n'importe quel canal d'entrée même si son curseur est sur zéro.

10. Niveau pré écoute: Contrôle le niveau de sortie des écouteurs.

11. Jack écouteurs: Connectez ici tout type d'écouteurs modernes stéreo pourvus d'un jack 6.3mm. En combinaison avec le sélecteur (9) et le niveau cue (10) utilisez-le pour écouter le canal d'entrée sélectionné.

12. Volume Master: Contrôle le niveau de la sortie master. Adaptez ce niveau à votre guise.
13. Sélecteur d'entrée canal5: Vous pouvez désirir une des 2 entrées ligne connectées à l'arrière de la table. Les 2 sources peuvent être connectées en même temps, il suffit d'en désirir une des 2 pour le canal 5.
14. Sélecteur d'entrée canal4: Choisissez l'une des entrées (phono - micro - line) connectées à l'arrière de la table. Il est possible de connecter un micro sur l'entrée "micro4", mettez le sélecteur sur "mic4". Les sources phono et ligne ne peuvent être connectées en même temps! Si vous connectez une platine (source phono), mettez le sélecteur sur "phono2". Si vous connectez une source avec niveau de sortie ligne (ex. lecteur CD), mettez le sélecteur sur "CD2". Attention: Une forte distorsion apparait si vous connectez un lecteur de CD et mettez le sélecteur sur "phono2", soyez prudent!
15. Sélecteur d'entrée canal3: Choisissez l'une des entrées (phono - micro - line) connectées à l'arrière de la table. Il est possible de connecter un micro sur l'entrée "micro3", mettez le sélecteur sur "mic3". La source phono et ligne ne peuvent être connectées en même temps! Si vous connectez une platine (source phono), mettez le sélecteur sur "phono1". Si vous connectez une source avec niveau de sortie ligne (ex. lecteur CD), mettez le sélecteur sur "CD1". Attention: Une forte distorsion apparait si vous connectez un lecteur de CD et mettez le sélecteur sur "phono1", soyez prudent!
16. Sélecteur d'entrée canal2: Choisissez l'une des entrées (micro - line) connectées à l'arrière de la table. Il est possible de connecter un micro sur l'entrée "micro2", mettez le sélecteur sur "mic2". Si vous connectez une source avec niveau de sortie ligne (ex. lecteur CD) sur "line1", mettez le sélecteur sur "line1".
17. Connecteur d'entrée Micro DJ: Le micro DJ peut uniquement etre connecte a l'entrée XLR à l'avant. Cette entree est balancée mais accepte tout type de micros équipés d'une connexion XLR. Si votre micro possede une connexion jack, vous pouvez utiliser un adaptateur tel que le JB Systems "5-3381".
18. Interrupteur Talkover: Cet interrupteur permet de diminuer le niveau des canaux 2 à 5 pendant que vous parlez dans le micro. Vous avez lechioix entre une diminution de 12dB ou 18dB.
19. Curseurs des canaux: Permet d'ajuster le niveau de chaque canal séparément.
20. Crossfader: Ce curseur permet de mixer entre les canaux 3 et 4. Le crossfader ne fonctionne que lorsque vous avez place les curseurs (19) au niveau souhaité!

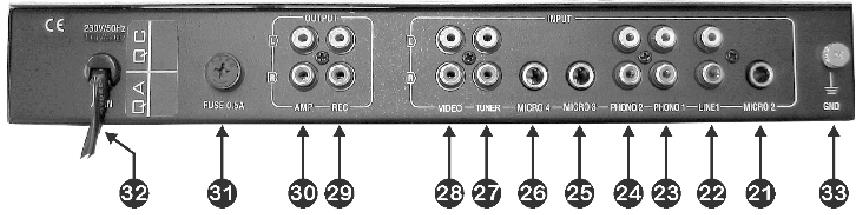

FACEARRIERE

Attention: Pour chacun des canaux, placez le sélecteur d'entrée sur la face avant sur la position exacte!

1. Entree Micro2: Permit la connexion d'un micro avec un jack 6.3mm.
2. Entree Line1: Permit la connexion d'une source avec niveau ligne.
3. Entree Phono1/CD1: Permet la connexion d'une platine ou d'une source avec niveau ligne.
4. Entree Phono2/CD2: Permet la connexion d'une platine ou d'une source avec niveau ligne..
5. Entrée Micro3: Permit la connexion d'un micro avec un jack 6.3mm.
6. Entrée Micro4: Permit la connexion d'un micro avec un jack 6.3mm.
7. Entrée Tuner sur CH5: Permet la connexion d'une source avec niveau ligne
8. Entre Video sur CH5: Permet la connexion d'une source avec niveau ligne.
   29.Sortie Record: Permit de connecter un équipement d'enregistrement à la table de mixage. Cette sortie n'est pas influencée par le volume master (12).
   30.Sortie Master: Permit la connexion à un ampli. Le niveau de sortie peut être régle à l'aide du volume master (12).
   31.Fusible: Fusible pour protégéra la table de mixage. Remplacez-le uniquement par un fusible de même type te valeur: 20mm glass fuse 250V 500mA slow blow.
9. Alimentation: connectez ici le cable d'alimentation à du 230V/50Hz. Avant utilise, vérifie que le cable soit en bon état!
10. Masse: Lorsqu'une platine connectée produit un bruit de ronflement, même lorsqu'elle n'est pas en utilise, connectez son cable de mise à la terre à ce connecteur. Dans la plupart des cas ceci peut aider, malheureusement pas toujours ...

SPECIFICATIONS

Alimentation:	AC 230 V, 50Hz
Fusible:	20mm glass fuse 250V 500mA slow
Réponse en fréquence:	20-20.000Hz (+/-2dB)
THD + bruit:	<0.1% @ 1kHz, 0dB
S/N Ratio (IHF-A):	>50dB @ 1kHz.
Entrées micros:	1.5mV @ 10kΩ
Entrées Line/CD:	150mV @ 22kΩ
Entrées Phono:	3mV @ 47kΩ
Sortie Record:	775mV @ 600Ω
Entrée Micro:	775mV @ 600Ω
Talkover:	-12dB, -18dB
Contrôle de tonalité:	+/-12dB @ 10kHz / 1kHz / 100Hz
Ecouteurs:	>8Ω 250mV
Effet écho:	digital - max. 200mS
Dimensions:	270(W) x 180(H) x 45(D) mm
Poids:	2Kgs
