BEDIENUNGSANLEITUNG ME 2 JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb theses JBSystems-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

11 Eingänge auf 5 Kanälen (5line, 2phones, 4micros)
- 4 Stereo Kanäle mit Eingangs Selektor
- 1 Separator Symmetrischer Mikrofon Eingang mit Talkoverfungtion
Crossfader fur Kanal 3 und 4
3 Band Equalizer fur Master
- Digitales Echo mit Delay, Repeat & Effekt Steuerung
- Blau beleuchtes analoges VU Meter
Vorhör Funktion

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

ME2 Mixer
Bedienungsanleitung

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer

repairierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer daraufhin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.
Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!
- Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
- Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
- Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
- Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerätstellen. Kurzschluß oder Fehlfunktion konnen die Folge sein. Falls es noch einmal vorkommen sollen,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
- Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
- Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
- Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
- Für Kinder unerreichbar aufbewahren.
- Unerfahrenne Personen sollen das Gerät nicht bedieten.
- Umgebungstemperatur darf 45^ nicht überschreiben.
- Minimalabstand um das Gerät für ausreichende Kuhlung = 2cm.
- Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
- Elektrische Anschlusses nur durch qualifiziertes Fachpersonal überprüften setzen.
- Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
Die Netzsteckdose solte immer gut erreichen sein um das Gerät vom Netz zu trennen.
- Gerat nicht mit beschädigtem Netzkabel betreiben.
- Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
- Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUS-Stellung befind.
- Gerät nicht öffnen. Abgesehen vom tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.

• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird.
• Plazieren und benutzen Sie das Gerät für eine längerere Zeit darüber sich warmen Geräten wie Veränder, Lampen, etc., können es die Funktion des Gerätes beeinträchtigen.
• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Die Reinigung der Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerättnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigen wurden.

ANSCHLUSSE

Außer für Mikrofon und Kopfhörer sind alle Anschlüsse über Chinch. Verwenden Sie hochwärte Chinch – Chinch Kabel um eine bessere Klang Qualität zu erreichen. (Z.B.: JB SYSTEMS CODE 2-0370): Für mehr Information über das Anschliessen sie das nächste Kapitel. Vergewissem Sie sich das dass Gerät Abgeschalten ist bevorsie Änderungen an der Verkabelung vornehmen. In dieser Anleitung schreiben wir über „Line Eingänge“, das sind Eingänge die zwischen 750 mV und 2V liegen. Das Beinhaltet Tuner, Video, CD Player usw.

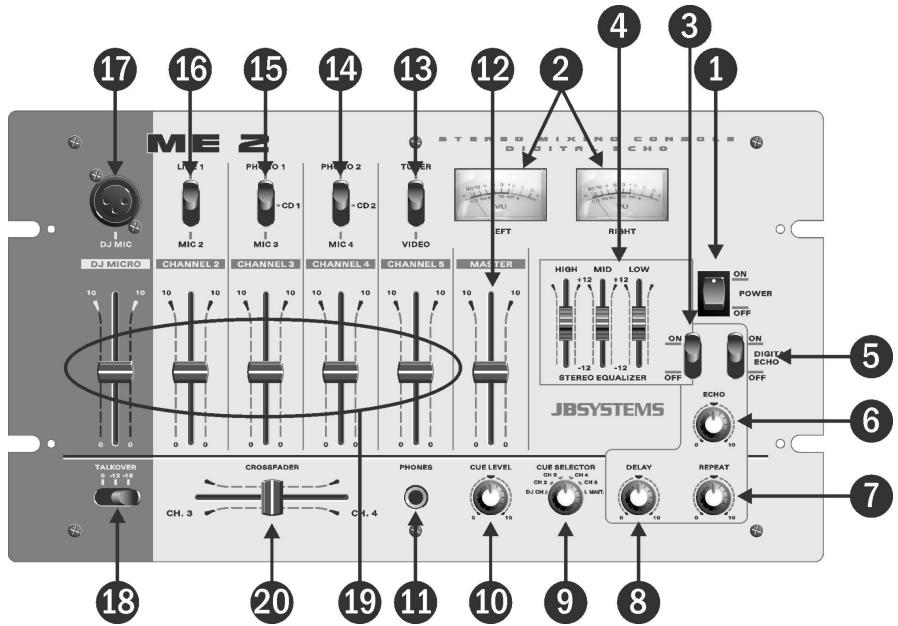

VORDER ANSICHT

1. Power (Power ON/OFF Schalter): Ein - Ausschalten des Mischpultes.
2. VU-Meter: Damit kann man die Lautstärken der verschiedene Audio Signalen kontrollieren. Mit den Line Fader kann man die Eingangslautstärke der verschiedene Eingangen Regeln. Vergewisern Sie sich das keiner der Eingänge die 0dB (od 100% )GRENE übersteigt. Das Audio Signal beginnnt zu verstehen wenn die Signalanzeige im VU Meter den roten Bereich erreicht. Sie können das VU Meter auch zum vergleichen der Signalstärken von den Eingangen und dem Master Ausgang benutzen.
3. Equalizer on/off Schalter: Zum Ein und Ausschalten des 3 Band Equilizer. Dieser wirkt auf den Master Ausgang.
4. Equalizer: Wenn der Equalizer eingeschalten ist (3) konnen sie mit den 3 Reglern den Klang nach ihren Geschmack verändern.
5. Echo on/off Schalter: Dient zum Ein und Ausschalten des Integrierten Echo's. Das Echo wirkt auf den Master Ausgang.
6. Echo Lautstärkenregler: Dienst zum Regeln des Echosignals. Sie können damit die Ideale Mischung zwischen Echo und Originals signals erzielen.
7. Repeat: Dienst zur Einstellung der Wiederholungen des Echos. Zusammen mit der Delay Regelung (8) konnen Sie Ihr gewünschtes Echo erstellen.
8. Delay: Mit diesen Regler können Sie die länger des Echos einstellen.
9. Cue Taster: Mit diesen Taster können Sie den Kanal auswahlen den Sie vorhören möchten, auch wenn die fader unter sind.
   10.Cue level:Dient zum Regeln der Ausgangslautstärke des Kopfhörerausgang.

10. Phones: Hier Kunden Sie jeder Stereo Kopfhörer anschlieben der mit einer 6,3mm Klincke ausgestattet ist. Zusammen mit den Cue Taster (9) und dem Cue level (10) können Sie so die ausgewählten Kanäle horen.

11. Master Volume: Mit diesen Regler konnen sie die Ausgangslautstärke Regeln.

12. Input selector Kanal 5: Sie können zwischen beiden Eingängen auf der Rückseite des Gerätes Wahlen. Beide Anschlüsse können darauf gleichzeitig belegt sein. Einfach nur anwahlen welchen Eingang Sie für Kanal 5 verwenden möchten.
13. Input selector Kanal 4: Sie können zwischen phono, mikro und Line Eingang wahlen. Welche an der Rückseite des Gerätes angeschlossen werden. Wenn Sie ein Mikrofon am Kanal 4 „micro4“ anschließen müssen Sie den Schalter auf „mic4“ stellen. Der phono und line Eingang kann nicht zur selbst Zeit angeschlossen sein. Wenn Sie einen Plattenspieler anschließen stellen Sie den Schalter auf „phono2“. Wenn Sie ein Line Signal (z.B.: CD Player) anschließen, stellen Sie den Schalter auf “CD2”. Achting: Der Klang verzerrt extreme wenn Sie einen CD Player am “phono2” Eingang anschließen.
14. Input selector Kanal 3: Sie können zwischen phono, mikro und Line Eingang wahlen. Welche an der Rückseite des Gerätes angeschlossen werden. Wenn Sie ein Mikrofon am Kanal 3 „micro3“ anschließen müssen Sie den Schalter auf „mic3“ stellen. Der phono und line Eingang kann nicht zur selbst Zeit angeschlossen sein. Wenn Sie einen Plattenspieler anschließen stellen Sie den Schalter auf „phono1“. Wenn Sie ein Line Signal (z.B.: CD Player) anschließen, stellen Sie den Schalter auf “CD1”. Achting: Der Klang verzerrt extreme wenn Sie einen CD Player am “phono1” Eingang anschließen
15. Input selector Kanal 2: Sie können zwischen Mikro und Line Eingang wäjlen, welche auf der Rückseite des Gerätes angeschlossen werden. Wenn Sie ein Mirkofon am "mikro2" Eingang anschließen dann stellen Sie den Schalter auf "mic2". Wenn Sie Geräte mit einem Line Eingang ( z.B.: CD Player) am Eingang „line1" anschließen, dann stellen Sie den Schalter auf „line1".
    17.DJ Mirkofon Eingang: Das DJ Mikrofon kann ausschließlich über den XLR Eingang auf der vorder Seite des Geräte angeschlossen werden. Diese Eingang ist Symmetrisch akzeptiert aber den Anschluss von jedem Kabel mit XLR Anschluss. Falls Ihr Mirkofon lediglich über einen Klinkenstecker verfügt können Sie einen Spezial Adapter verwenden. (JB Systems 5-3381)
16. Talkover Schalter: Verwenden Sie diesen Schalter um bei den Kanäle 2 bis 5 die Lautstärke abzuseken während Sie in das Mikrofon sprechen. Sie können zwischen einer Absenkung von 12dB oder 18dB wahren.
17. Channel faders: Damit konnen sie die Lautstärke jeder Kanals selbst wahlen.
18. Crossfader: Mit diesen Fader können Sie Kanal 3 und 4 mischen. Der Crossfader arbeitet nur dann wenn Sieihn in eine gewünschte Richtung bewegen.

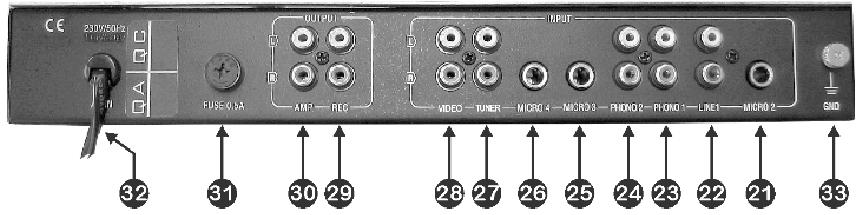

RÜCKSEITE

Achtung: Für jeder Eingang mussen sie auf der Vorderseite den zuständigen Eigangs selector auf die gewünschte positon stellen.

1. Micro2 Eingang: Zu verwenden für den Anschluss eines Mikrofons mit einem 6,3mm Klinkenstecker.
2. Line1 Eingang: Verwendbar für alle Geräte mit einen Line Signal (z.B: CD, MD);
3. Phono1/CD1 Eingang: Verwendbar für den Anschluss von Plattenspielern so wie einem Gerät mit Line Signal.
4. Phono2/CD2 Eingang: Verwendbar für den Anschluss von Plattenspielern so wie einem Gerät mit Line Signal
5. Micro3 Eingang: Für den Anschluss eines Mikrofones mit 6,3mm Klinkenstecker
6. Micro4 Eingang: Für den Anschluss eines Mikrofones mit 6,3mm Klinkenstecker
7. Tuner Eingang Kanal5: Verwendbar für alle Line Signale.
8. Video Eingang Kanal 5: Verwendbar für alle Line Signale.
9. Record Ausgang: Dieser Ausgang wird verwendet für den Anschluss von jeweiligen Aufnahme Equipment. Dieser Ausgang wird nicht über den Master fader beeinflusst (12).
10. Master Ausgang: Hier wird der Verständner angeschlossen die Ausgangslautstärke kann über den Master fader (12) geregelt werden.)
11. Hauptsicherung: Hauptsicherung für den Schutz Ihr's Mischpultes Tauschen Sie diese nur gegen die selbst Type und den selbst Spezifikationen: 20, Glassicherung 205V 500mA träge.
12. Stromkabel: Schließen Sie diese Kabel an eine 230V/50Hz Steckdose. Bevor Sie das machen überprüfen Sie das Kabel das es nirgends beschädigt ist.
13. Erdungs Anschluss: Wenn Sie einen Plattenspieler anschreiben der ein extra Erdungskabel hat schreiben Sie theses hier an.

SPEZifikATIONEN

Netzteil: AC 230 V, 50Hz
Sicherung: 20mm glas Sicherung 250V 500mA träge
Frequenzbereich: 20-20.000Hz (+/-2dB)
THD + noise: <0.1% @ 1kHz, 0dB
S/N Ratio (IHF-A): >50dB @ 1kHz.
Mikrofon Eingange: 1.5mV @ 10kΩ
Line/CD Eingang: 150mV @ 22kΩ
Phono Eingang: 3mV @ 47kΩ
Mikrofon Eingang: 775mV @ 600Ω
Talkover: -12dB, -18dB
Equalizer: +/-12dB @ 10kHz / 1kHz / 100Hz
Kopflörer: >8Ω 250mV
Echo effekt: digital - max. 200mS
Abmessungen: 270(W) x 180(H) x 45(D) mm
Gewicht: 2Kgs
