BEDIENUNGSANLEITUNG BEAT 4 JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

13 Kanäle mit 4 Eingangen (7 Line, 3 Phono, 1Mikrofon, 2USB)
- 2 Zweiwege-USB-Anschlüsse (gleichzeitiges Abspielen und Aufnahme!)
- Komplett neu desgined und verbesserte Klang Eigenschaften
1 separator, symmetrischer DJ-Mikrofon Eingang mit Talkoverschaltung
- Gainregler, Dreifach Equalizer (Hoch-, Mittel- und Tieftonregler) mit -26dB kill Funktion pro Kanal
- Austauschbarer VCA Crossfader mit Assign Kanalzuweisung
- Spannungsgesteuerter Crossfader mit einstellbarer Fader Kurve
- Austauschbarer leichtgangige Kanalfaderzüge mit Stahlführungsschiene
- 2 separate Masterausgabe (Master1 mit Balanceregler)
- Masterausgang 1 mit symmetrischen XLR Ausgängen
- Stereo LED VU-Meters für Master
- Mono LED VU-meter für PFL-signal
Sehr genaue automatische Beatzähler
Crossfaderstart fur kompatible CD-Player
- Kopfhörervorhörfungtion mit Cue-Mix Überblendregler

VOR DEM GEBRAUCH

Wichtige Hinweise:

• Vor der Erstbenuitzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzten, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

Kontrolle der Vollständigkeit:

Folgende Teile mussen sich in der Geräteverpackung befinden:

• Mixer
  Bedienungsanleitung
• Netzanschlusskabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreiect weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bewedetet: Klasse II Klassifizierung

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung.
  eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollen,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kuhlung = 5cm.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichen sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine qualificierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUS-Stellung befindet.
• Gerät nicht offen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Mischpult in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird.
• Plazieren und benutzten Sie das Mischpult für eine langere Zeit keinher warmen Geräten wie Verstärker, Lampen, etc., können es die Funktion des Gerätes beeinträchtigen.
• Benutzen Sie dazu die in der Frontblende eingelassenen Löscher.

• Solle das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.

• Wenn das Mischpuhl aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

REINIGEN DES MISCHPULTES:

Entfernen Sie Staub und Schmutz mit einem weichen, trockenden Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Geräteinnere gelangen kann. Benutzen Sie keinen Verdünner, Benzin oder andere chemische Mittel für das Mischpult. Die Oberfläche des Gerätes konnte zerstört werden.

ANSCHLUSSE

Außer für Mikrofon, Kopfhörer und den 2 symmetrischen Master Ausgängen sind alle Anschlüsse in Chinch ausgelegt. Verwendten Sie hochwertige Chinch - Chinch Kabel um eine bessere Klangqualität zu erreichen. Für weitere Informationen über die Anschlüsse lesen sie das nachste Kapitel. Vergewissem Sie sich das dass Gerät ausgeschelt ist, bevor sie Änderungen an der Verkabelung vornehmen. In dieser Anleitung schreiben wir über „ Line Eingänge“, das sind Eingänge bis zu 2V. Das beinhaltet Tuner, Video, CD Player usw.

Beide USB-Anschlüsse werden von Ihrm PC als eine Soundkarte erkannt. Es handelt sich hierbei um Zweiwege Anschlüsse (gleichzeitiges Musik-Abspieten/-Aufnahmen)

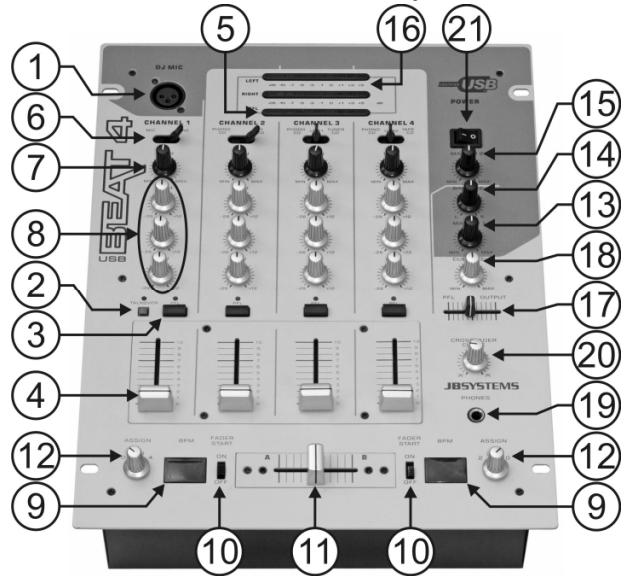

ANSCHLUSSE UND FUNKTIONEN (VORDERANSICHT)

1. DJ MIKROFON EINGANG: XLR zum Anschluss des DJ-Mikrofons in symmetrischer Ausführung. Diese Pegel bleibt von der Talkoverfungkne unbeinflusst.
2. TALKOVER: Mit this demir Gerlak activieren Sie die automatische Lautstarkeabsenkung der Kanale 2 bis 4 sobald Sie zum Beispiel eine Ansage mit dem DJ-Mikrofon machen.
3. PFL TASTER: Durch drücken dieser Taster konnen Sie die Kanäle 1 - 4 mittels eines angeschlossenen Kopfhörers Abhören während der Wiedergabe eines anderen Kanals über den Masterausgang zur Lautspeicheranlage. Es konnen mehrere PFL-Taster gleichzeitig aktiviert sein und so gemixt und gemeinsam abgehört werden.

4. KANALFADER: Mit dieser Schieberegler kann man für jeder Kanal die Lautstärke separat anpassen. Sie können diesen Fader recht durch einen neuen ersetzen. Im weiteren Verlauf der vorliegenden Bedienungsanleitung wird erklär, wie darauf vorgegangenen werden muss.

5. PFL VU ANZEIGE: Zeigt den Pegel des gewählten Vorhörkanals an den Sie über den PFL Taster (3) ausgewählt haben.itte achteten Sie darauf, dass die 0 dB (100%) Marke nach Möglichkeit nicht abschreiben wird. Verzerrungen aufreten können wenn die Pegelanzeige den roten Bereich erreicht

6. EINGANGSWAHLSCHALTER: Mit diesen Schalter wahren Sie die gewünschte Eingangsquelle ob Phono, Line, USB, Aux oder Mic.. Bei einigen Kanalen finden Sie weitere Wahlschalter auf der Rückseite am Audioeingang. Line, Aux, Tuner usw... sind entsprechliche Bezeichnungen für Geräte mit dem fast identischen Ausgangspiegel auch Linepegel genannot.

7. GAIN REGLER: Mittels these Drehreglers steuern Sie die Eingangsempfindlichkeit des angeschlossenen Mikrofons. Der Spitzenwert sollte die 0 dB Marke des VU-Meters nicht überschreiben.

8. DREIFACH KLANGREGELUNG: Der Klang des Mikrofons kann über die drei separates Frequenzregler im Bereich von +/-12 dB angepasst werden.

9. BEAT COUNTER DISPLAY: Zeigt Ihnen die Geschwindigkeit der Musik in Beats pro Minute an. Dazu müssen Sie den gewünschten Kanal mittels des Assignreglers (12) am Crossfader dem Beat-Counter zuweisen. Um ein annahernd exakte BPM Anzeige zu erhalten muss der gespielte Musiktitel einen sauberen, stetigen Beat aufweisen.

10. FADER START EIN/AUS: Wenn Ihr angeschlossener CD-Player über einen kompatiblen Faderstart verfügt und dieser mit den Controlbuchsen des Mischpuls verbunden wird so ist es möglich mittels des Crossfaders die Wiedergabe des CD-Players zu starten, zu stoppen oder wieder erneut zu starten. (recue) Mit diesen Schalter lasst sich diese Funktion aktivieren.

11. CROSSFADER: Mit dem VCA Crossfader können Sie die beiden Kanäle überblenden, die Sie vorher mittels der Assignschalter (12) der linken- und der rechten Seite des Crossfaders zugewiesen haben. Der Crossfader funktioniert nur, wenn die Schiebefader (4) der ausgewählten Kanäle hochgezogen sind. Der Crossfader lost zudem den optischen Faderstart aus. Mehr Informationen zu dieser Thema erfahren Sie im nachsten Kapitel.

12. CROSSFADER ASSIGN: Wahlen Sie über diesen Schalter den gewünschten Kanal der über den Crossfader (11) übergebrendet werden soll oder dem Beatcounter (9) zugewiesen werden soll. Wenn Sie den Schalter in die Position 0^ stellen ist Funktion inaktiv.

13. MASTER1 REGLER: Steuert die Gesamtlautstärke des symmetrischen Master 1 Ausgangs

14. BALANCE MASTER1: Regelt das Lautstärkeverhältnis zwischen linkem und rechtsem Kanal des Master1.

15. MASTER2 LEVEL: Steuert die Gesamtlautstärke des unsymmetrischen Master 2 Ausgangs.

16. MASTER1 VU ANZEIGE: Optische Lautstärkeanzeige in dB des Master 1 Ausgangs. Sie sollen den 0 dB Marke = 100% nicht überschreiben! Wenn die roten LEDs aufleuchten kann das Audiosignal übersteuert und verzerrt sein!

17. CUE MIX: Mit thisem Überblendregler konnen Sie das Lautstärkeverhältnis auf dem Kopfhörerausgang (19) zwischen Master Signal und Vorhörkanal bestimmten:

18. Drehen Sie den fader in die linke Position und Sie horen nur das Signal des über PFL Taste (3) angewählten Kanals.

19. Drehen Sie den Fader in die extreme rechte Position um das Master Signal abzuhoren.
20. Wenn Sie den Fader in eine Position zwischen dem linken und dem rechten Anschlag stellen, wird das Master Signal mit dem PFL Signal gemischt. Das Mischungsverhältnis verändem Sie durch drehen nach links oder recht's.

So konnen Sie Ihrn Audiomix uberprüfen, bevor Sie diesen uber die Beschallungsanlage wiedergeben.

1. CUE LEVEL: Steuert die Lautstärke des Kopfhörerausgangs (26).
2. KOPFHÖRERBUCHSE: Sie können über diesen Ausgang alle Kanäle und Masterausgänge abhören wenn Sie einen Stereo-Kopfhörer an diese 6,3mm Buchse anschließen.
3. CROSS FADER CURVE: Stellt die Kurve des Crossfaders von weich (linke Position) bis hart (rechte Position) ein.
4. NETZSCHALTER: Dienst zum ein- und ausschalten des Mischpults. Wenn die blaue LED leucht ist das Mischpulf eingeschaltet.

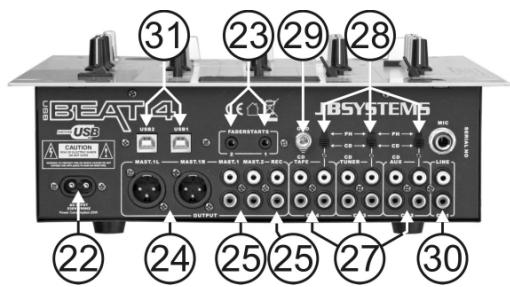

ANSCHLUSSE UND FUNKTIONEN (Rückseite)

1. NETZKABEL: Verbinden Sie diesen Kabel mit ihrer 230V/50Hz Schukosteckdose. Überprüfen Sieitte vorher das Netzkabel auf Beschäftigungen! Sollte das Kabel beschadigt sein durren sie auf keinen fall das Gerät benutzten! Wenden Sie sichitte an einen Fachmann oder den Hersteller um die Beschäftigung des Netzkabels zu beheben?
2. FADER START BUCHSE: Verbinden Sie diese 3,5mm Klinkenbuchse mit der Faderstartbuchse des CD-Players. Wenn die Gerate miteinander kompatibel sind, können Sie den angeschlossenen CD-Player durch schieben des Crossfaders Fernstarten.
3. SYMMETRISCHER MASTER 1 AUSGANG: Verbinden Sie die beiden symmetrischen XLR Buchsen des Master 1 Ausgangs mit den Eingangsbuchsen Ihres Verständrakers. Hierzu sollenn Sie ein abgeschirmtes Mikrofonkabel benutzten.
4. UNSYMMETRICHE MASTER AUSGänge: Der Master 1 Cinchausgang erhält das gleiche Master Signal wie die beiden XLR Buchsen (24) jedoch in unsymmetrischer Form. Der Master 2 Ausgang verfügbar über das gleiche Audiosignal wie Master 1, lässt sich jedoch separat in der Lautstärke verändern über die Regler (15). Diese Ausgänge verwenden Sie bei unsymmetrischen Verständern wie z.B. Hifi-Veränderk.
5. RECORD AUSGANG: Gibt das gleiche Audiologial wie die beiden Masterausgänge raus, bleibt jedoch im Pegel von diesen unbeeinflusst! Schlieben Sie hier Ihr Aufnahmegerät an. Sie konnen auch einen PC für eine Direkt-Digitalaufnahme anschließen, siehe USB-Anschlüsse (34).
6. EINGANGSBUCHSEN FÜR DIE KANÄLEN: An jeder Eingang können zwei verschiedene Linequellen angeschlossen werden. Mit dem Wahlschafter (28) auf der Rückseite können Sie zwischen CD und Plattenspieler umschalten. Mit dem Wahlschafter (6) auf der Frontseite können Sie wahlen welcher Kanal Eingang aktiviert werden soll.
7. PHONO/CD UMSCHALTER: Hiermit konnen Sie zwischen CD und Plattenspieler umschalten.
8. MASSEANSCHLUSSKLEMME (GROUND): Die meisten Plattenspieler verfügen über ein Masseanschlusskabel. Verbinden Sie diese mit dem Masseanschluss. Soltte der Plattenspieler über kein Massekabel verfügen so hat er wahrseinlich einen Lineausgang. Diesen dürfen Sie dann nicht mit den Phonoeingängen verbinden.
9. EINGANGSBUCHSEN FÜR KANAL 1: An diesen Eingang können Sie entweder einen DJ Mikrofon und/oder eine Linequelle anschließen. Mit dem Wahlschalter (6) auf der Frontseite können Sie wahlen welcher Kanal aktiviert werden soll.
10. USB-ANSCHLUSSE: zwei Zweiwege-USB-Anschluse (USB1 für K3 ~ USB2 für K4). Sie können gleich welchen PC über diese USB-Anschluse anschließen. Der Mac-PC wird ihren Mixer als eine Soundkarte erkennen, normalerweise sind keine Treiber notwendig. Da beiden USB-Ports bidirektonial sind, haben Sie die Möglichkeit Musik auf Ihrm PC abzuspielen und die Musik mit anderen Quellen wie CD, Schallplatte, usw. zu mischen. Gleichzeitig konnen Sie ihre Mischung mit demselben USB-Anschluss auf ihrem PC aufnehmen!

CROSSFADER STARTS

In dem Crossfader des Beat6 Mixers sind optische Faderstarts eingebaut. Diese Faderfernstarts sind kompatibel mit allen JB Systems CD-Playern. Hier erfahren Sie wie es Funktioniert:

A. CROSSFADER IN DER LINKER POSITION:

Der CD-Player der an die Faderstartbuchse A ingschlossen ist spiel, der andere ist im Pausen Modus.

B. DER CROSSFADER WIRD NACH RECHTS BEWEGT: Die Wiedergabe des an Start A angeschlossenen CD-Players wird gestoppt und an den Cue Punkt zurückgesetzt, gehen dann in den pausenmodus. Gleichzeitig wird die Wiedergabe des an Start 2 angeschlossenen CD-Players ab dem festgelegten Cue-Punkt gestartet.

C. CROSSFADER IN DER RECHTEN

POSITION: CD-Player angeschlossen an Faderstart B ist im Wiedergabemodus, der andere CD-Player wartet im Pausenmodus.

D. CROSSFADER WIRD NACH LINKS BEWEGT: Die Wiedergabe des an Start B angeschlossenen CD-Players wird gestoppt und an den Cue Punkt zurückgesetzt, gehen dann in den Pausenmodus. Gleichzeitig wird die Wiedergabe des an Start 1 angeschlossenen CD-Players ab dem festgelegten Cue-Punkt gestartet.

Wichtig !!! Beide Faderstart Schalter müssen auf „on“ geschalteit sein!

WECHSELN DER FADER

Der große Vorteil des Beat 6 USB liegt darin, das Sie während Gebrauch des Mischpultes die Kanalfader wechseln können.

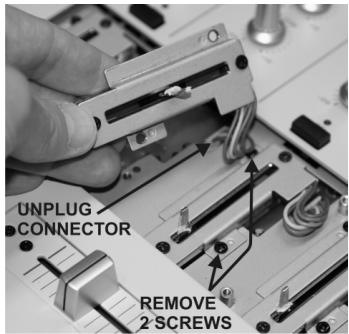

Das mussen Sie bei Wechsel des Kanalfaders beachten:

• Entfernen Sie den Knopf des Faders.
• Losen Sie die 4 Schrauben, mit der die Faderblende gehalten wird.
• Losen Sie die 2 Schrauben, die den zu wechselnden Fader halten.
• Entfernen Sie den defekten Fader und ziehen Sie den Stecker vom Mainboard (nicht am Kabelziehen!).
• Montieren Sie den neuen Fader in die Halterung. Stellen Sie sicher, dass die Kontakte fest in der Buchse auf der Hauptplatine gesteckt werden.
• Befestigen Sie den Fader wieder mit den 2 Schrauben.
• Befestigen Sie die Faderblende wieder mit den 4 Schrauben.

Fertig!

Das mussen Sie bei Wechsel des Crossfaders beachten:

• Entfernen Sie den Knopf des Faders.
• Losen Sie die 2 Schrauben, mit denen der Crossfader befestigt ist.
• Entfernen Sie den defekten Fader, sowie die Abdeckung.
• Lösen Sie das Kabel durch Ziehen (Ziehen Sie am Stecker, nicht am Kabel!)
• Stecken Sie den Stecker in den neuen Crossfader.
• Montieren Sie den Crossfader wieder mit den 2 Schrauben.

Fertig!

Steckers

vom

Crossfader.

TECHNISCHE DATEN

Spannungsversorgung:	AC 230 V, 50Hz (34 Watt)
Frequenzbereich:	20-20.000Hz (+/-3dB)
THD + noise:	<0.05% @ 1kHz, 0dB, load=47 kΩ
Signalrauschabstand (IHF-A):	>78dB @ 1kHz.
USB-Anschlüsse:	USB 2.0 zweiwege (44,1 kHz/16bit)
	Windows® & MacOS®kompatibel
USB Kabel (nicht inclusiv):	Lmax=3m
Mikrofoneingänge:	2mV @ 3kΩ
Line/CD Eingänge:	340mV @ 47kΩ
Phono Eingänge:	3mV @ 47kΩ
Record Ausgänge:	775mV @ 1kΩ
Master 1/2 Ausgang:	1.55V @ 1kΩ unsymmetrisch.
Master 1 Ausgang:	2,55V @ 600Ω symmetrisch.
Talkover:	0dB → -14dB
Kanal Frequenzeinstellung:	+12dB / -26dB (70Hz, 1kHz, 13kHz)
Kopfhörer:	3 V@32Ω
Abmessungen:	294(W) x 372(H) x 93(D) mm
Gewicht:	5,4kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
