Producttype	Audio mengpaneel
Merk	JBSYSTEMS LIGHT
Model	ME 2
Voeding	AC 230 V, 50 Hz
Zekering	20 mm glas, 250 V, 500 mA, traag
Afmetingen (L x H x D)	270 x 180 x 45 mm
Gewicht	2 kg
Frequentierespons	20 - 20 000 Hz (+/-2 dB)
Vervorming (THD + ruis)	<0,1% bij 1 kHz, 0 dB
Signaal-ruisverhouding	>50 dB bij 1 kHz
Microfooningangen	1,5 mV / 10 kΩ (4 ingangen jack 6,3 mm + 1 XLR-ingang voor)
Lijn-/CD-ingangen	150 mV / 22 kΩ (5 cinch-ingangen)
Phono-ingangen	3 mV / 47 kΩ (2 cinch-ingangen)
Opname-uitgang (Record)	775 mV / 600 Ω (cinch)
Masteruitgang	Niveau instelbaar, aansluiting versterker (cinch)
Hoofdtelefoonuitgang	>8 Ω, 250 mV (jack 6,3 mm stereo)
Equalizer	3 bands (hoge, midden, lage tonen) op masteruitgang, +/-12 dB
Echo-effect	Digitaal, vertraging tot 200 ms, instellingen vertraging, herhaling en niveau
Talkover	Verzwakking van -12 dB of -18 dB op kanalen 2 tot 5
Crossfader	Op kanalen 3 en 4
VU-meters	Analoog met blauwe verlichting
Voorbeluistering (Cue)	Selectie per kanaal, niveau instelbaar
Max. bedrijfstemperatuur	45 °C
Onderhoud	Zachte, licht vochtige doek, geen schurende middelen
Veiligheid	Alleen binnenshuis gebruiken, niet openen, niet blootstellen aan vocht
Inhoud van de doos	ME2-eenheid, gebruiksaanwijzing

Veelgestelde vragen - ME 2 JBSYSTEMS LIGHT

Hoe sluit ik een microfoon aan op de ME2 mengtafel?

Sluit een microfoon met XLR-connector aan op de Micro DJ-ingang aan de voorkant (gebalanceerde ingang). Voor microfoons met 6,3 mm jack gebruikt u de Micro 2, 3 of 4-ingangen aan de achterkant. Selecteer vervolgens het juiste kanaal met de ingangskeuzeschakelaar op het voorpaneel (bijvoorbeeld stand 'mic2' voor Micro 2-ingang).

Hoe gebruik ik het ingebouwde echo-effect?

Activeer het effect met de knop Echo aan/uit (markering 5). Stel het echo-niveau (6) in om de mix met het originele geluid te bepalen. Gebruik Herhaling (7) voor het aantal echo's en Vertragingstijd (8) voor de duur tussen elke herhaling. Het effect werkt op de masteruitgang.

Hoe stel ik de 3-bands equalizer in?

Activeer de equalizer met de knop Equalizer aan/uit (markering 4). Gebruik de drie schuifregelaars (bass, mid, treble) om de lage, midden en hoge tonen aan te passen. Elke band biedt een correctie van +/-12 dB. De equalizer werkt op het masteruitgangssignaal.

Waar dient de Talkover-functie voor en hoe stel ik deze in?

De Talkover-functie verlaagt automatisch het volume van kanalen 2 tot 5 wanneer u in de DJ-microfoon spreekt, zodat u uzelf beter hoort. Gebruik de schakelaar Talkover (markering 17) om een verzwakking van -12 dB of -18 dB te kiezen.

Hoe gebruik ik de crossfader om tussen twee bronnen te mixen?

De Crossfader (markering 20) maakt het mogelijk om te mixen tussen kanalen 3 en 4. Zorg ervoor dat u het volume van elk kanaal heeft ingesteld met de respectieve schuifregelaars (markering 19). Door de crossfader te verplaatsen, gaat u geleidelijk van het ene kanaal naar het andere.

Hoe beluister ik een kanaal in voorbeluistering zonder de masteruitgang te beïnvloeden?

Gebruik de Voorbeluisteringskiezer (markering 9) om het kanaal te kiezen dat u in uw hoofdtelefoon wilt horen. Stel het Voorbeluisteringsniveau (10) in om het volume aan te passen. Sluit uw hoofdtelefoon aan op de Hoofdtelefoonjack (11). De voorbeluistering werkt zelfs als de schuifregelaar van het kanaal op nul staat.

Welk type zekering moet ik gebruiken en hoe vervang ik deze?

Gebruik een glaszekering 20 mm, 250 V, 500 mA, traag (slow blow). Om deze te vervangen, koppelt u het apparaat los, opent u het zekeringcompartiment aan de achterkant (markering 31) en plaatst u een nieuwe zekering van hetzelfde type en waarde. Sluit de zekering nooit kort.

Hoe reinig ik de mengtafel?

Reinig het apparaat met een zachte, licht vochtige doek. Vermijd het gieten van water in het apparaat. Gebruik geen schurende middelen of oplosmiddelen die het oppervlak kunnen beschadigen. Gebruik voor connectoren indien nodig een geschikt contactspray.

Wat zijn de essentiële veiligheidsmaatregelen?

Open nooit de behuizing (risico op elektrische schok). Gebruik het apparaat alleen binnenshuis. Vermijd vocht en stof. Laat minimaal 2 cm ruimte rondom voor ventilatie. De omgevingstemperatuur mag niet hoger zijn dan 45 °C. Koppel het apparaat los bij langdurig niet-gebruik.

Wat moet ik doen als de mengtafel niet aangaat?

Controleer eerst de voedingskabel en het stopcontact. Als het apparaat stroom krijgt, kan de zekering zijn doorgebrand. Vervang deze door een identieke zekering (20 mm glas, 250 V, 500 mA traag). Als het probleem aanhoudt, neem dan contact op met uw dealer. Probeer niet het apparaat zelf te repareren.

GEBRUIKSAANWIJZING ME 2 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volte te konnen profiteren van alle möglichheden en voor uw eigieneilighed, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeben.

11 ingangen op 5 kanalen (5lijn, 2phono, 4micro)
- 4 stereo kanalen met regelbare ingang
- 1APEgegebalancerde DJ-micro met talkover-functie
Crossfader op kanalen 3 & 4
- 3 band equalizer op de master uitgang
- Digitale echo met vertragings-, herhalings-, en effectencontrole
- Analoge VU-meter met blauw verlicht scherm
Voorbeluistering

EERSTEINGEBRUIKNAME

Belangrijke instructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade voorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijk voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kuren raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• ME2 Mixer unit
• Handleiding

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrcutie zoveel möglich te vermiijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich

kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gegelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstempoatuur Wennen wanner het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gezuld met water, zoals bvb. Vazen,ogens op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen,ogens Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 45^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De minimum afstand rond dit apparaat om een goede koeling toe te lately is 2cm.
• Trek alsstig de stekker uit wanner het apparaat gedurende langerearend het wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.

• ControllerDat de beschikbare spanning Niet hoger is dan die aangegeven op dechterzijde van het toestel.

• Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden uitgetrokken.

• De elektrische kabel behoort algtd in uitstekende staat te+zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van hetlichtnet gezelveiden!
• Om elektrische schokken te voorkomen, moet U de behuizing nicht openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om oncegautoriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats dit apparaat in een goed geventileerde ruimte waar het nicht blootgesteld is aan hove temperaturen of vocht.
• Hetplaatsen en het gebruik van dit apparaat gedurende een langeperiode in dennabijheidwarmtebronnenzoalsversterkers,spots,enz.zal zijn werkingeinvloeden.
• Zorg, bij inbouw in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te konnen afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkig soms verhinderen.

ONDERHOUD

Reinig het toestel met een zicht, Lichtjes bevochtigdo doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

AANSLUITINGEN

Behalve de microfoon- en hoofdtelefoonaansluitingen, zich alle aansluitingen cinch-aansluitingen. Gebruik cinch-cinch kabels van goede kwaliteit om een goede geluidskwaliteit te verzekeren. (Bijvoorbeeld: JB Systems code :2-0370)

Voor meer informatie over aansluitingen verwijzen wij u maar het volgende hoofdstuk. Zet het toestel uit, vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding spreken we over lijn-ingangen. Dit is een globale naam voor ingangen met eeniveau tussen 750mV en 2V. Deze ingangen vindt u bijvoorbeeld bij radio's, video's, cd-spelers, enz.

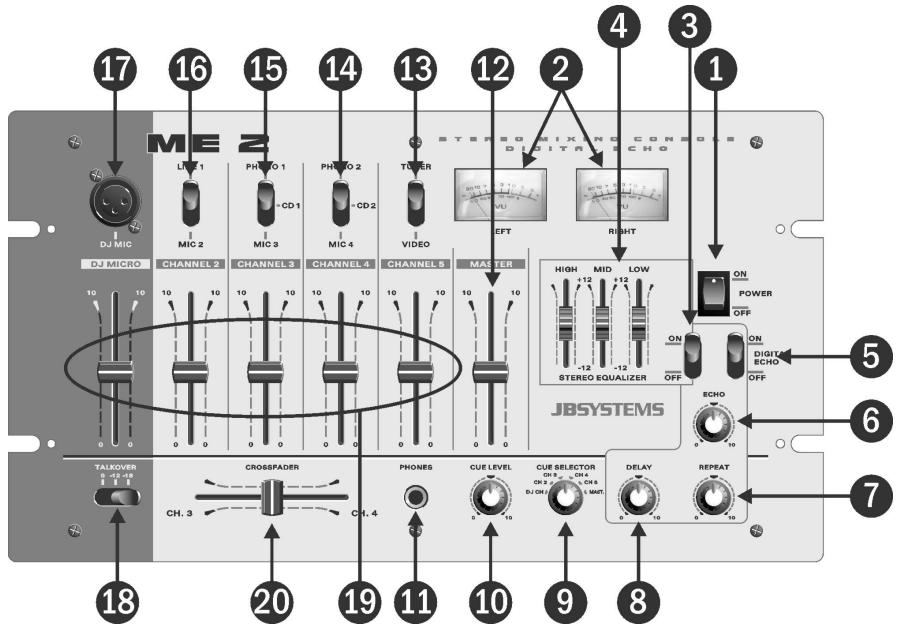

FRONT PANEL

1. Power (Power ON/OFF schakelaar): Hiermeezet u het toestel aan ofuit.
2. VU-meters: Geven hetiveau van de verschillende audiosignalen aan. Met de kanaalfaders kan u het ingangsniveau van elke aangesloten geluidsbron regelen. Zorg ervoor dat het signaalniveau Niet boven de 0dB komt. Indien hetiveau toch in de rode zone van de VU-meter komt, is er kans op verrorming. U kan de VU-meters ook gebruiken om de inkomende signalen van externe geluidsbronnen te vergelijkken met de uitgang van de master.
3. Equalizer on/off schakelaar: Hiermee schakelt u de equalizer aan/uit. De equalizer beinvloedt het gemixte uitgangssignaal.
4. Equalizer controle: Als de equalizer aan staat, kan u het audiosignaal met deze drie faders aanpassen volgens uw personlijke smaak.
5. Echo on/off schakelaar: Schakelt het interne echo-effect aan/uit. Het echo-effect beinvloedt het gemixte uitgangssignaal.
6. Echo level control: Hiermee bepaalt u de verhouding:tussen het originele en het echo signaal.
7. Echo herhalingstijd: Hiermee kan u het aantal herhalingen of echo's bepalen. Samen met de vertragingstijd (8) betracht u het gewenste echo effect.
8. Echo vertragingsstijd: Hiermee kan u de lenghte van de vertraging bepalen. Samen met de echo herhalingstijd (7) kan u de echo creeren die u wenst.
9. Cue selectie: selecteert de geluidsbron die u wilt voorbeluisteren.
   10.Cue level:regelt het uitgaansniveau van de hoofdtelefoon.
   11.Hoofdtelefoon jack: U kurz elke moderne, sterehoofdtelefoon op deze 6.3mm jack aansluiten. Samen met de cue keuzeschakelaar(9) en het cue niveau(10) kan u het geselecteerde kanaal voorbeluisteren.

10. Master volume: Regelt het uitgangsiveau.

11. Input selector channel 5: U kan kiezen:tussen de twee lijn-ingangen achteraan de mengtafel. Beide bronnen konnen tegelijkertijd aangesloten worden. U hoeft slechts het kanaal aan te duiden dat u wil selecteren op kanaal 5

12. Input selector kanaal 4: U kan kiezen:tussen een phono, micro en lijn-ingang achteraan de mixer. Als u een micro op de micro-ingang aansluit, zet de schakelaar dan op "mic4". De phono en lijn ingangen{kunneniet op hetzelfde ogenblik aangesloten zichn. Als u een draaitafel aansluit, zet u de schakelaar op "phono2". Als u een bron met een lijn-uitgang (zoals een CD-speler ) aansluit, zet u de schakelaar op "CD2"
    Aandacht: De geluidskwaliteit zal erg verrormdijken als u een cd-speler aansluit en de schakelaar op "phono2" zet. Pas hiervoor op!
13. Input selector kanaal 3: U kan kiezen:tussen een phono, micro en lijn-ingang achteraan de mixer. Als u een micro aansluit op de micro-ingang, zet de schakelaar dan op "mic3" De phono en lijn ingangen konnen Niet op hetzelfde ogenblick aangesloten+zijn. Als u een draaitafel aansluit, zet u de schakelaar op "phono2". Als u een bron met een lijn-uitgang (zoals een CD-speler ) aansluit, zet u de schakelaar op "CD1"
    Aandacht: De geluidskwaliteit zal erg verrormdijken als u een cd-speler aansluit en de schakelaar op "phono1" zet. Pas hiervoor op!
14. Input selector channel2: U kan kiezen:tussen een phono, micro en lijn-ingang achteraan de mixer. Als u een micro aansluit op de micro-ingang, zet de schakelaar dan op "mic2" Als u een bron met een lijn-uitgang (zoals een CD-speler ) aansluit op de ingang 'lijn 1', zet u de schakelaar op "lijn1"
15. DJ-micro-ingang: De DJ micro kan enkel aangesloten worden op de XLR-ingang aan de voorkant van de mengtafel. Deze gebalanceerde ingang aanvaardt elke microloon met een XLR-connector. Als uw microloon een jack-aansluiting heeft, kan u gebruik maken van een speciale adaptor zoals de JB Systems "5-3381".
16. Talkover schakelaar: Hiermee dempt u de muziek op alle kanalen terwijl u door de microfoon spreekt. U kan kiezen of u de muziek met 12dB of 18dB dempt.
17. Kanaal faders: hiermee bepaalt u afzonderlijk het niveau van elk kanaal.
18. Crossfader: Deze fader geeft u de kans om:tussen kanalen 3 en 4 te mixen. De crossfader werkt enkel als u de kanaalfaders (19) van beide kanalen in de gewenste stand zet.

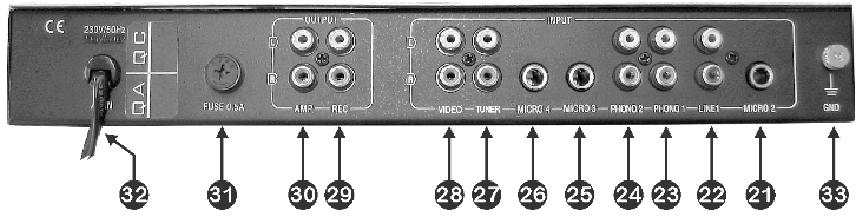

ACHTERZIJDE

Aandacht: Voor elke ingang moet u de overeenkomstige schakelaar op de voorzijde in de correcte positie zetten!

1. Ingang Micro2: aansluiting voor micro's met een 6.3mm jackaansluiting
2. Ingang Line1: aansluiting voor een geluidsbron met lijniveau.

3. Ingang Phono1/CD1: aansluiting voor een draaitafel of bron met lijniveau.

4. Ingang Phono2/CD2: aansluiting voor een draaitafel of bron met lijniveau.

5. Ingang Micro3: aansluiting voor micro's met een 6.3mm jackaansluiting.
6. Ingang Micro4: aansluiting voor micro's met een 6.3mm jackaansluiting.
7. Ingang Tuner op CH5: aansluiting voor elke geluidsbron met lijniveau.
8. Ingang Video op CH5: aansluiting voor elke geluidsbron met lijniveau.
9. Record uitgang: aansluiting voor opnameapparatuur. Deze uitgang worden nicht beinvloed door het master volume (12).
10. Master output: aansluiting voor de versterker. Het uitgangssignaal kan gecontroleerd worden door het master volume. (12)
    31.Hoofdzekering: De ingang is uitgerust met een zekering om het toestel te beschermen. Vervang deze zekering alleen met een equivalent van hetzelfde type en gelijke waarde: 20mm glazen zekering, 250V 500mA traag.
    32.Netstroom aansluiting: Verbind de bijgevoegde kabel met een 230V/50Hz stopcontact. Inspecteer de kabel voor gebruik, zodate u zeker bent dat hij nicht beschadigd is.
11. Aansluiting aarding: Als de aangesloten draaitafel een zoemend geluid maakt, kan u de a Harding hier aansluiten. In de meeste gevalen za het euvel verholpen zichn. Spijtg genoeg Niet in alle gevalen.

SPECIFICATIES

Stroomtoevoer: AC 230 V, 50Hz
Zekering: 20mm glas 250V 500mA traag
Frequentiebereik: 20-20.000Hz (+/-2dB)
THD + ruis: <0.1% @ 1kHz, 0dB
S/Nverhodiuming (IHFA): >50dB @ 1kHz.
Micro ingang: 1.5mV @ 10kΩ
Line/CD ingang: 150mV @ 22kΩ
Phono ingang: 3mV @ 47kΩ
Record ingang: 775mV @ 600Ω
Micro ingang: 775mV @ 600Ω
Talkover: -12dB, -18dB
Toonregelingen: +/-12dB @ 10kHz / 1kHz / 100Hz
Hoofdtelefoon: >8Ω 250mV
Echo effect: digital - max. 200mS
Afmetingen: 270(W) x 180(H) x 45(D) mm
Gewicht: 2Kgs
