Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te konnen profiteren van alle mogelijkheden en voor uw eigen verilgheid is het aangeraden de aanwijzingen zeer zorgvuldig te lezen voor U het apparaat begint te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• P.A. mixer met 14 ingangen, perfect voor het mixen van microfoons of kleine bands
• 8 interne DSP effecten (reverb, echo, chorus, flanger, ...) met aansluiting voor een voetcontroller.
• Interne DSP effecten worden automatisch uitgeschakeld wanner een toestel op de aux1 uitgang worden aangesloten.
• Alle ingangen beschikken over:

Gain controle
Hoge, Midden, Lage tooncontrole
O Aux1/interne effecten (post fader)
Aux2 (omschakelbaar pre/post fader)
Pan/balance controle
PFL schakelaar
Kanaal AAN/UIT schakelaar

• De 6 mono hebben ook een:

Gebalanceerde lijn-ingang (Jack)
Gebalanceerde microfooningang (XLR)
48V Phantom voeding
Inserts (voorexterne effectmodules)
Selecteerbare 75Hz low cut filter
Clip indicator

• De 4 stereo kanalen hebben ook een:

Gebalanceerde lijn-ingang (2 jacks: left+right)
Mono/stereo schakelaar (mono: L ingang wordt doorgestuurd waar L + R)

• Aux send/return masters
• Extra stereo RCA tape deck ingang/uitgang met tape monitor
• Gebalanceerde linker en rechter master-uitgang

EERSTEINGEBRUIKNAME

Belangrjikeinstructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Moct er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst nauwkeurig volgt. Elke schade voorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te konnen raadplegen. Indien U ook het apparaat verkoopt mag u Niet vergeten om de gebruiksaanwijzing bij te voegen.

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmaterialiaal te recycleren.

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• Gebruiksaanwijzing
  MM-14D mengrafel
• Voedingsadapter

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol betekent: Klasse II apparaten

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitendbinnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten gezuld met water, zoals bv. Vazen, mogen Niet op dit apparaat worden geplaatst. Indien er所致 een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingtemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd Niet worden gebrukt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoedg personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op dechterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort alsigt in uiststekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekame personen om een brand te voorkommen.

• Laat de elektrische draad nooit in contact kommt met andere draden.

• Om een brand te voorkomen, dient het apparaat enkel gebruikt te worden met de adapter die bij het toestel geleverd ward. Wonneer de adapter beschadigd is, dient een adapter van hetzelfde model gebruikt te worden.

• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van het lichtnet gezegehen!
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligeidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats dit apparaat in een goed geventileerde ruimte waar het nicht blootgesteld is aan hoge temperatunen of vocht.
• Hetplaatsen en het gebruik van dit apparaat gedurende een langeperiode in de nabijheid warmtebronnen zoals versterkers, spots, enz. zal zijn werkung beinvloeden.
• Dit apparaat kan in een 19" kast gemonteerd worden. Monteer de behuizing door middel van de 4 montageopeningen op de frontplaat. Gebruik hiervoort bouten van de juiste dikte! (deze zichn nicht inbegrepen) Probeer sterke schokken en vibratiesijdens het transport zo veel möglichk te vermijden.
• Zorg, bij inbouw in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te konnen afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkig soms verhinderen.

ONDERHOUD

Reinig het toestel met een zacht, Lichtjes bevochtigdo doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschaden.

AANSLUITINGEN

Voor meer informatie over aansluitingen verwijzen wij u maar het volgende hoofdstuk. Zet het toestel UIT, vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding spreken we over lijn-ingangen. Dit is een globale naam voor ingangen met eeniveau tussen 750mV en 2V. Deze ingangen vindt u bijvoorbeeld bij radio's, video's, cd-spelers, enz.

FUNCTIES

INGANGEN

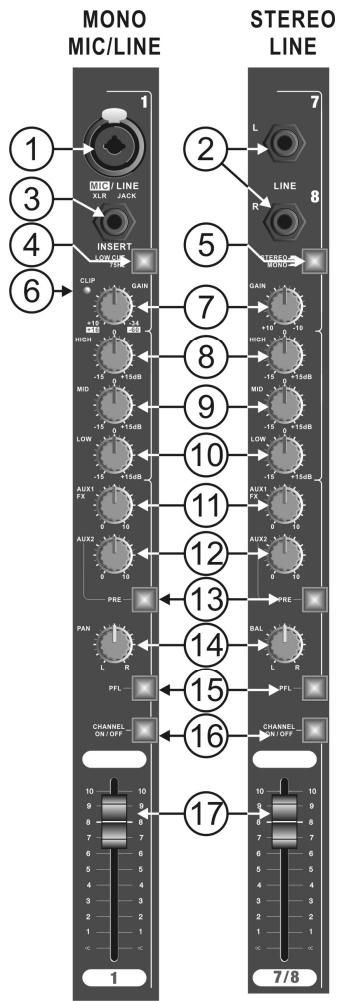

1.COMBOINGANG:

• MICROFOONAANSLUITING = 3 PINS VROUWELIJKE XLR AANSLUITING

UNBALANCED MIC

BALANCED MIC

• MONO LIJNINGANG = 1/4" JACK AANSLUITING

UNBALANCED LINE

BALANCED LINE

2. 1 / 4'' JACK LIJNINGANGEN

LINE:LEFTINPUT
LINE: RIGHT INPUT

3. INSERT

deze aansluiting maar u toe een externe effectprocessor (bvb. compressor, noise gate, equaliser, enz) in te voegen welk alleen voor dit kanaal za gebruikt worden. Bekabeling van deze 14 " Stereo Jack aansluiting:

4. LOW CUT FILTER Schakelaar

Wanner deze toets aan is zullen de frequencies onder de 75Hz wegefilterd worden. Deze functie is越是 handig voor het bestrijden van storende lage tonen zoals bvb. Het gerommel van het podium dat zich via die microfoonstatieven in de microfoons worden opgenomen, of bvb. Het "pop" geluid bij het spreken in microfoons.

5. STEREO/MONO Schakelaar

Wannere.Deze toets aan is de mono functie ingeschakeld: het linker ingangssignaal za zowel maar het linker- als maar het rechterkanaal gestuurd worden.

6. CLIP LED

Dit verwittigingsignaal gaat aan wonneer het niveau zich 4dB onder het klipniveau befindt; het zal gedurende een korteperiode zichtaar blijven. Voor het optimaal afstellen van een ingangskanaal kut u de GAIN controknop (7) regelen tot het CLIP signaal even aan gaat op de signaalpieken; draai daarna de GAIN regeling een beetje terug zodat de CLIP aanduidinguit is. Zobekomt u de ideale signaal / ruis instelling.

7. GAIN Controleknop

Hiermee kurz u het maximum ingangssignal instellen voor de meeste microfoons met lage of hoge impedantie tot 600 Ohm evenals condensatormicrofoons met Phantom voeding (48 Volt). Op de LINE ingangen kurz u het signal van keyboards, samplers, cd-spelers, enz. regelen.

Gain range:

Laat u toe de hoge tonen (15kHz) te verminderen/verhogen met 15dB

Laat u toe de middentonen (2,5kHz) te verminderen/verhogen met 15dB

Laat u toe de lage tonen (65Hz) te verminderen/verhogen met 15dB

11. AUX SEND 1 (Post-Fade)

Deze AUX SEND controle is 'Post-fade' geschakeld en worden meestal gebrukt om het signal van dit kanaal waar de ingebouwde effectmodule te sturen. Wanner u een toestel aansluit op de AUX1/FX send uitgang (11) om bvb een externe effectmodule aan te sturen, dan worden de ingebouwde effectmodule automatisch uitgeschakeld. Het AUX1 SEND niveau worden ook beinvloed door de positie van de kanaal fader (17).

Deze knop worden gelebrukt om het audiosignal van dit kanaal maar de AUX 2 SEND uitgang te sturen. Hij kan 'pre' of 'post fader' geschakeld worden. Zie punt (13) voor meer uitleg

13. PRE-FADE / POST-FADE Schakelaar voor AUX SEND 2

• De toets is aan: AUX2 staat voor dit kanaal PRE-FADE geschakeld. Hetiveau wordt alleen beinvloed door de GAIN kontrroleknop (7) en Niet door de kanaal fader (17). Gebruik deze AUX2 instelling bvb voor het aansturen van podium monitors.
• De toets is uit: AUX2 staat voor dit kanaal POST-FADE geschakeld. Hetiveau worden ook beinvloed door de positie van de kanaal fader (17). Gebruik deze AUX2 instelling bvb voor het aansturen van externe effectapparatuur.

14. PAN / BAL Controle

• Pan controle: ook wel "panoramaische contrôle" genoemd, worden gebruikt om het mono-kanaal ergens links of rechts teplaatsen in het stereo veld.
  Balans controle: wordt gebruikt om de stereo balans van een stereo signal in te stellen.

15. PFL Schakelaar

Ook wel "Pre Fade Listening" (voorbeluistering) genoemd: worden gebruikt om het ingangskanaal voor te beluistersen met een koptelefoon verwijl de kanaalfader gesloten is.

16. Kanaal ON/OFF Toets

Deze toets is zeer handig wonneer u het signaal van een bepaald kanaal wilt afluiuten van hetuitgangskanaal, zonder de instellenen en niveaus te要去en wijzigen. Het uitschaken van ongebruekte kanalen verbeterdt esignaal/ruis verhouding van de mixer.

• ON toets is aan: het kanaal is ingeschakeld (het signaal wordt doorgelaten)
• ON toets isuit: het kanaal isuitgeschakeld (het signaal wordt nicht meer doorgelaten)

17. 60mmFADER

Controleert het uitgangssignaal van het overeenkomstige ingangskanaal.

OUTPUT SECTION

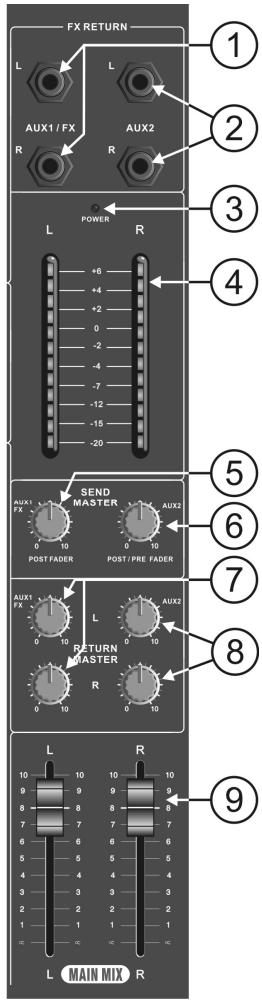

1. AUX1RETURN- 1/4" Jack Mono Ingangen

Om het terugkerende signaal van een externe effectmodule terug in de mix in te voegen. Wanner hier een "jack" worden aangesloten worden het ingeboude DSP efecten Niet gebruikt.

EFF RETURN: L. INPUT EFF RETURN: R. INPUT

2. AUX2 RETURN- 1/4" Jack Mono Ingangen

Zelfde functies als Aux1 Return(1). Deze aansluiting kan eventuele ook gekrukt worden om een extra geluidsbron (bvb. CD speler) maar de mix te sturen.

EFF RETURN: L. INPUT EFF RETURN: R. INPUT

3. POWERLED

Deze blauwe LED is aan wanneer de voeding van de mengtafel ingeschakeld is. (de voedingssschakelaar staat op dechterkant van het toestel)

4. LED VU-METER

Deze LED VU meter met bestaat uit 12 segmenten welke het niveau van het signaal weergeven van -20dB tot 6dB.

5. MASTER Controle voor de AUX1 SENDs

Wordt gebruikt om het algemene uitgangsiveau van de AUX1-signalen in te stellen, welche gestuurd worden door de individuele AUX1 FX Sends (11) regeling van elk kanaal. Dit signal waart dan doorgestuurd waar de interne of externe effectenprocessor.

6. MASTER Controle voor de AUX2 SENDs

Wordt gebruikt om het algemene uitgangsiveau van de AUX2-signalen in te tellen, welke gestuurd worden door de individuelle

AUX2 FX Sends (12) van elk kanaal. Dit signal wa dt dan doorgestuurd aan de externe effectenprocessor (post-fade) of naar de podium monitors (pre-fade).

1. MASTER controle voor AUX1 RETURN

Wordt gebruikt om het weerkerend AUX1 signal te mixen met de uitgang van de mengtafel.

1. MASTER controle voor AUX2 RETURN

Wordt gebruikt om het weerkerend AUX2 signala te mixen met de uitgang van de mengtafel.

1. MASTER OUTPUT FADER Controle

Wordt gebruikt om het algemene uitgangsiveau te regelen om maar de versteker of andere apparatuur te sturen.

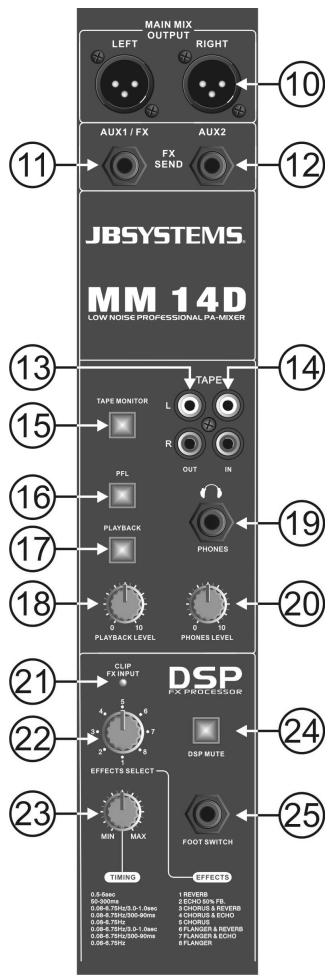

1. STEREO MAIN MIX uitgang - 3 pin Male XLR Sockets

Wordt gebruikt om de master uitgang (algemene mix) van de mixer aan te sluiten op een versterker of andere apparatuur

Bekabeling van de uitgang:

UNBALANCED OUTPUT

BALANCED OUTPUT

1. AUX SEND uitgang - 1/4" Jack Mono verbinding (niet gebalanceerd)

Wordt gebruikt om het algemene signal van AUX1 waar externe apparatuur zoals een effectenmodule te sturen.

Opmerking: wanneer u een jack in de AUX1 SEND uitgang steckt worden het ingebouwde effect van de mixer automatisch uitgeschakeld.

Bekabeling van de uitgang:

EFFECT SEND: AUX1

1. AUX SEND uitgang - 1/4" Jack Mono verbinding (niet gebalanceerd)

Wordt gebruikt om het algemene signal van AUX2 maar externe apparatuur zoals een effectenmodule of monitors te sturen.

EFFECT SEND: AUX2

1. TAPE OUT - stereo RCA uitgangen (niet gebalanceerd)

Het signala worden afgetapt van de algemene stereo uitgang na de uitgangsfaders en kan gezruikt worden om de algemene mix op te nemen.

1. TAPE IN - stereo RCA ingangen (niet gebalanceerd)

Het signaal worden maar de algemene stereo uitgang gestuurd, vór de faders en het monitor system.

1. TAPE MONITOR schakelaar

Wordt gebruikt om te kiezen welt signaal er maar de PFL schakelaar (16)要去 gestuurd worden:

• Schakelaar AAN: signal van TAPE IN (14)

• Schakelaar UIT: signala van de algemene mix. Dit is hetzelfde signala als dat van TAPE OUT (13) en de MAIN MIX uittgang(10).

• PFLschakelaar

Kies met deze toets welt signal er maar de HEADPHONE uitgang (19) gestuurd worden:

• Schakelaar AAN: PFL-signalen van de ingangskanalen.
• Schakelaar UIT: signal dat gekozen werden met de TAPE MONITOR toets(15).

1. PLAYBACKschakelaar

Kies met deze toets of het signal van TAPE IN(14) wel (aan) of Niet (uit) maar de stereo MAIN MIX要去 gestuurd worden.

1. PLAYBACK LEVEL controleknop

Wordt gebruikt om het weergaveniveau van het TAPE IN(14) signal te regelen.

1. PHONES - 1/4" Stereo Jack uitgang

Bedrading van de uitgang:

Minimum Load impedance: 40 Ohm

Regelt het uitgangsiveau van de HEADPHONE uitgang (19).

1. DSP CLIP LED

Deze LED knippert wanner het ingangssignaal van de ingebouwde DSP-effectprocessor te hoog is.

22.EFFECTS SELECT knop

Wordt gebruikt om eén van de 8 beschikbare digitale effecten te kiezen.

1. DSP TIMING knop

Wordt gebruikt om de parameters van het geselecteerde effect aan te passen.

1. DSP MUTE

Wonneer deze toets aan is, is het interne effect uitgeschakeld. Deze functie is handig om bijvoorbeeld uw mix met /zonder effecten te vergelijkken.

Hier kunt u een voetschakelaar aansluiten om het interne effect aa/uit te schakelen.

Bedrading van de aansluiting:

DSP EFFECTS OFF

DSP EFFECTS ON

REAR PANEL

1. POWER ON/OFF schakelaar

Wordt gebruikt om de mengtafel aan/uit te zetten. Het is ten sterkste aangeraden om de master uitgangsfaders (9) van de mengtafel en de GAIN controles van uw versterker op zich te zetten alvorens de mixer aan ofuit te zetten.

1. Voedingsaansluiting

Verbind de meegeleverde stroomadapter hier met de mixer.
Vervang deze adapter nooit door een ander type!

1. PHANTOMvoedingsschakelaar

Deze +48Vdc spanning wordt gebruikt om condensatormicrofoons van stroom te verzien via de XLR microfoon ingangen

Opgelet:

• Wanneer deze phantom voeding ingeschakeld is, zullen alle XLR microloon ingangen denen 48Vdc spanning dragen. Het is ten sterkste aanbevolen de handleiding van uw microfoons na te kijknen alvorens deze phantom optie te gebruiken.
• Zet altijd de mixer UIT alvorens de phantom schakelaar (28) te bedieren.
• In prince kun t nog steeds dynamische microfoons gebruiken verwil de phantom voeding is ingeschakeld; wij dringen erECHter wel op aan om eerst de handleiding van uw microloon te raadplegen met de phantom voeding te werken.

EIGENSCHAPPEN

Voeding: ingang: 230Vac, 50Hz

uitgang: 2x 20Vac 500mA

Frequentiebereik: microfoon: 20-20.000Hz +/-2dB

Iijn ingang: 20-20.000Hz +/-1.5dB

Vervorming + ruis: microfoon: <0.3% @ 1kHz, 0dB

Iijn ingang: <0.05% @ 1kHz, 0dB

Tooncontrolle: hoge freq. +/-15dB 15kHz

Microfooningangen: 1mV @ 200-600 Ohm/gebalanceerd

Lijningangen: 300mV @ 10kΩ

Record uitgang: 775mV @ 50kΩ

Master uitgang: 2V @ 600Ω

Afmetingen: 483(W) x 355(H) x 78(D) mm

Elke inlichting kan veranderen zonder waarschuwing vooraf
U kunt de LASTe versie van deze handleiding downloaden via
Onze website: www.beglec.com
