Type product	Audiomengtafel
Merk	JBSYSTEMS LIGHT
Model	MIX 2
Aantal kanalen	2 kanalen + 1 microfoon
Ingangstypes	Lijn (RCA), Phono (RCA), Microfoon (6,35 mm jack)
Uitgangen	Master (RCA), Record (RCA), Hoofdtelefoon (6,35 mm jack)
Equalization	Hoge en lage tonen per kanaal met kill-functie (-26 dB); microfoon: 2-bands equalization
Crossfader	Vervangbaar door gebruiker, met Fader Start-functie
Voeding	Netadapter (inbegrepen)
Indicatoren	Blauw/witte VU-meters
Speciale functies	Pre-luisteren (Cue), Fader Start, Phono/Line-schakelaar per kanaal
Reiniging	Zachte, licht vochtige doek; vermijd vluchtige producten
Gebruikstemperatuur	Max 45°C
Vochtigheid	Condensatie vermijden; alleen binnenshuis gebruiken
Veiligheid	Niet openen; reparaties overlaten aan een gekwalificeerde technicus
Onderdelen	Crossfader vervangbaar; zekering van hetzelfde type
Repareerbaarheid	Crossfader toegankelijk voor gebruiker; andere onderdelen: gekwalificeerde technicus

Veelgestelde vragen - MIX 2 JBSYSTEMS LIGHT

Hoe sluit ik draaitafels aan op de mengtafel?

Gebruik de Phono-ingangen (RCA) en zet de Phono/Line-schakelaar op de Phono-stand. Gebruik de Line-ingangen niet voor draaitafels, omdat het signaal overbelast en vervormd zou raken.

Hoe vervang ik de crossfader?

Draai de twee schroeven van de schuifregelaar los, haal hem eruit, koppel de kabel los, sluit deze aan op de nieuwe schuifregelaar, plaats hem terug en draai de schroeven weer vast.

Wat is de Fader Start-functie en hoe gebruik ik deze?

De Fader Start-functie maakt het mogelijk om het afspelen/pauzeren van compatibele cd-spelers via de crossfader te bedienen. Wanneer de crossfader wordt bewogen, begint de ene speler af te spelen en de andere pauzeert. Om deze functie in te schakelen, zet u de Fader Start-schakelaars op ON en sluit u de spelers aan op de Fader Start-aansluitingen.

Welk type kabel gebruiken voor de aansluitingen?

Gebruik RCA/RCA-kabels van goede kwaliteit (ref. JB Systems 2-0370) om een slechte geluidskwaliteit te voorkomen. Gebruik voor de microfoon en hoofdtelefoon 6,35 mm jackkabels.

Hoe reinig ik de mengtafel?

Gebruik een zachte, licht vochtige doek. Laat geen water in het apparaat komen. Vermijd benzine, thinner of andere vluchtige producten die het apparaat kunnen beschadigen.

Wat te doen bij condensatie in het apparaat?

Laat het apparaat enkele minuten aan de omgevingstemperatuur wennen voordat u het gebruikt. Condensatie kan de prestaties beïnvloeden en zelfs schade veroorzaken.

Hoe stel ik het microfoonniveau in?

Gebruik de MIC INPUT GAIN-potentiometer om het ingangsniveau van de microfoon in te stellen. U kunt ook de HIGH & LOW EQ-equalizer gebruiken om de frequenties aan te passen.

Kan ik een hoofdtelefoon aansluiten om een nummer voor te beluisteren?

Ja, sluit de hoofdtelefoon aan op de HEADPHONE INPUT-aansluiting. Gebruik de CUE PAN om het kanaal te selecteren dat u wilt beluisteren en stel het volume in met HEADPHONE LEVEL.

Wat is de gevoeligheid van de ingangen?

Line-ingang: -14 dB / 47 kΩ; Phono-ingang: -50 dB / 47 kΩ; Microfooningang: -54 dB / 6 kΩ. Deze waarden zijn bij benadering.

Wat te doen als het geluid vervormd is?

Controleer of de Phono/Line-schakelaar op de juiste stand staat. Gebruik voor een draaitafel Phono; voor een cd-speler Line. Pas ook de versterking (CHANNEL GAIN) aan om verzadiging te voorkomen.

GEBRUIKSAANWIJZING MIX 2 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volte te kunnen profiteren van alle mogelijkheden en voor uw eigen verilgheid is het aangeraden de aanwijzingen zeer zorgvuldig te lezen voor U het apparaat begint te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ. SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• 5 ingangen op 2 + 1 kanalen (4line of 2 lines + 2phonos,1mic)
• Stijlvol zwart ontwerp voorzien van blauw/witte LED VU-meters
• 1 afzonderlijke DJ microfooningang hoop/laag toonregeling
• Gain, treble, bass regeling met een -26dB kill functie op de kanalen
• 1 Master + 1 record uitgang
  Crossfader met starts voor compatibile CD spelers
  Kwaliteits DJ faders
• Pre-fade voorbeluistering met cue mix optie

EERSTEINGEBRUIKNAME

Belangrijke instructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd ward. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uiterst nauwkeurig volgt. Elke schadeverooraaktdverkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkdehoor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te konnen raadplegen. Indien U ooit het apparaat verkoopt mag u Niet vergeten om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• Gebruiksaanwijzing
• Mixer
• Voedingsadapter

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijders. Er befinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die zich in een gelijxbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de aanweizgeid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voloende kracht hebigt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wizen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol betekent: Klasse II apparaten

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten gemuld met water, zoals bv. Vazen, mogen nooit op dit apparaat worden geplaatst. Indien er noch een vreemd voorwerp of water in het apparaat geraakt,要去 U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De minimum afstand rondon dit apparaat om een goede koeling toe te lately is 5cm.
• Trek altijd de stekker uit wonneer het apparaat gedurende langere tijd Niet worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dat de beschikbare spanning Niet hoger is dan die aangegeven op dechterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort alsigt in uiststekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud is. De kabel要去 verrangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame Personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Om een brand te voorkomen,Client het toestel enkel gebruikt te worden met de adapter die bij het toestel geleverd werden. Wanner de adapter beschadigd is,Client een adapter van hetzelfde model gebruikt te worden.
• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van het lichtnet gezehden!
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om oncegauriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats dit apparaat in een goed geventileerde ruimte waar het nicht bloatgesteld is aan hoge temperaturen of vocht.
• Hetplaatsen en het gebruik van dit apparaat gedurende een langeperiode in de nabijheid warmtebronnen zoals versterkers, spots, enz. zal zich werkung beinvloeden.
• Zorg, bij inbound w in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te kuren afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkig soms verhinderen.

ONDERHOUD

Reinig het toestel met een zacht, Lichtjes bevochtigdoek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

AANSLUITINGEN

Behalve de microfoon- en hooftelefoonaansluitingen zijn alle aansluitingen cinch-aansluitingen. Gebruik cinch-cinch kabels van goede kwaliteit om een goede geluidskwaliteit te verzekeren. (Bijvoorbeel: JB Systems code :2-0370)

Voor meer informatie over aansluitingen verwijzen wij u maar het volgende hoofdstuk. Zet het toestel UIT, vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding spreken we over lijn-ingangen. Dit is een globale naam voor ingangen met een niveau:tussen 750mV en 2V. Deze ingangen vindt u bijvoorbeeld bij radio's, video's, cd-spelers, enz.

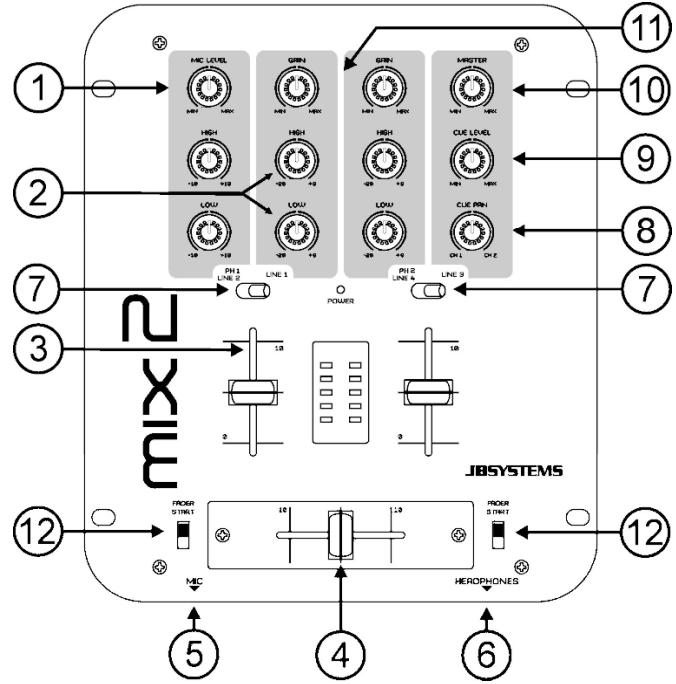

FUNCTIONS (VOORZIJDE)

1. MIC LEVEL: regelt het ingangsnavu van de microfoon ingang.

1. HIGH & LOW EQ: regelt de niveaus van de hoge en lage tonen van de ingangskanalen.
2. KANAALFADER: controleert de individuelle kanaalniveauaus.
3. VERVANGBARE CROSSFADER: voor mueie overgangenussen de ingangskanalen."volledig maar links" seleeert kanaal 1."volledig maar rechts" seleeert kanaal 2. Wanneer de crossfader in het midden staat+zijn beiden kanalen open.Gebruik de crossfader voor snelle en naadloze overgangen van het een e kanaal aan het andere.Opmerking: De crossfader verrangbaar door die gebruiker,oor in het geval er zich een problem moest voordoen.Verwijder gewoon de 2 groe schroeven,neem de fader eruit en maak de kabel los.Bevestig de neue crossfader en schroef de bevestigingsplaat terug vast op het toestel.Klaar!
4. MIC INGANG: sluit hier uw microfoon aan met een 1/4" Jack.
5. HEADPHONE INGANG: sluit hier uw koptelefoon aan met een 1/4" stereo Jack.
6. INGANGSKEUZE SCHAKELAAR: bepaalt welke aangesloten geluidsbron maar de kanaalfader gestuurd要去 worden.
7. CUE PAN: worden gebruikt om de audio kanalen voor te beluisteren.
8. HEADPHONE LEVEL: regelt het niveau van de Voorbeluistering via de koptelefoon.
9. MASTER FADER: regelt het algemene uitgangsiveau.
10. CHANNEL GAIN: regelt het pre-fader niveau voor een zuiver geluid.
11. FADER START ON/OFF SCHAKELAAR: wanneer u over compatibile CD-spelers beschikt welke op de fader control connectoren aangsloten worden, dan kurz u de start/stop (re-cue) functies bedieren door middel van de crossfader. Met deze schakelaar kurz u de fader start controle aan of uit zieten

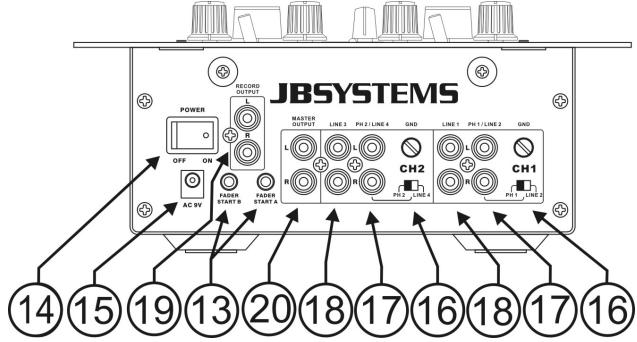

FUNCTIONS (ACHTERZIJDE)

1. FADER CONTROL: wanneer u over compatibile CD-spelers beschikt welke op deze fader control connectoren aangesloten worden, dan kurz u de start/stop (re-cue) functies bedieren door middel van de crossfader.
2. VOEDINGSSCHAKELAAR: Zet het toestel AAN of UIT.
3. VOEDINGSAANSLUITING: sluit hier de meegeleverde voedingsadapter aan.
4. PHONO/LINE SCHAKELAAR: dank zij deze schakelaar(Int)kunt u kiezen:tussen een Line niveau of een Phono niveau voor deze ingang.
5. PHONO / LINE INGANGEN: deze können worden gebrukt voor 2 verschillende types signaln niveaus. Gebruik schakelaar (16) om van Lineiveau over te schakelen op Phono niveau. Gebruik deze positie alleen voor vinyl draaiafels. Toestellen met een Line niveau zouden deze gevoelige phono voorversterkervorbelastenen en verrormingveroorzaken.
6. LINE INGANGEN: Asymmetrische RCA aansluitingen voor stereo bronnen met een Lineiveau, zoals CD of DVD spelers, tuners, synthesizers of andere mengtafels.
7. MASTER UITGANG: Asymmetrische RCA uitgangen welche beinvloed worden door de master regelknop.
8. RECORD UITGANG: draagt hetzelfde signal als de master uitgang, maar worden nicht beinvloed door der regelknop van de master uitgang. Deze worden meestal gebruikt voor geluidsopnames.

CROSSFADER STARTS

De crossfader beschikt over ingebouwde optische fader start schakelaars. Deze fader starts zichn compatibel met alle huidige JB Systems CD spelers. Dit werkt als volgt:

A. CROSSFADER IN DE LINKER POSITIE

De CD spelier die aangesloten is op de fader start A aansluiting speelt, de andere CD spelier staat in Pause stand.

A

B. CROSSFADER BEWEEGT NAAR RECHTS:

De CD spelier die aangesloten is op de fader start A aansluiting stopt met spelien, keert terug maar zijn voorgeprogrammeerd Cue punct en wacht in Pause stand. De andere CD spelier begint te spelien vanuit zich voorge-programmeerd cue punt.

B

C. CROSSFADER IN RECHTER POSITIE:

De CD spelier die aangesloten is op de fader start B aansluiting speelt, de andere CD spelier staat in Pause stand.

C

D. CROSSFADER BEWEEGT NAAR LINKS:

De CD spelier die aangesloten is op de fader start B aansluiting stopt met spelien, keert terug maar zijn voorgeprogrammeerd Cue punt en wacht in Pause stand. De andere CD spelier begint te spelien vanuit zich voorgeprogrammeerd cue punt.

D

Belangrijk: Beide fader start schakelaars要去 in de "ON" positie staan!

EIGENSCHAPPEN

Ingangsgevoeligkeit

Line

-14dB/47K Ohm ± 3dB

Phono

-50dB/47K Ohm ± 3dB

Mic

-54dB/6K Ohm ± 3dB

Uitgang

Master (RCA)

0dB/47K Ohm ± 3dB

Phones (Load=32 Ohm)

-3dB/33 Ohm ± 3dB

meer dan 50dB aan 1 KHz

Crosstalk

Equalizer

+9/-26dB +2/-3dB aan 100Hz

Low

+9/-26dB +2/-3dB aan 10KHz

High

Mic EQ

+10/-10dB +2/-3dB aan 100Hz

Low

+10/-10dB +2/-3dB aan 10KHz

High

Voeding

AC 9V

Afmetingen

228 (B) x 265 (D) x 103 (H) mm

Gewicht

2,8kg

Elke inlichting kan veranderen zonder waarschuwing vooraf U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
