MODE D'EMPLOI SMP 8.2 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ®. Veuillez lore ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet apparéil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECAIES, JOURNÉES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

Table de mixage PA à 8 canaux dotée d'une architecture à bruit de fond très faible
- Proesseur d'effets DSP interne : 24 bits, 100 présélections et interrupteur à pied
- Entrée et sortie USB permettant l'enregistrement direct vers un ordinateur
- 4 canaux à entrées symétriques, 2 mono + 3 stéreo :

• Gain d'entrée
• Insertions sur les canaux mono
• Indication des pics @ - 5 dB
• Filtre salle haut @ 75 Hz
• Egalisation à 3 bandes
  1 AUX send
• EFX send pour la section des effets (post)
• Contrôle PAN / BAL
• Inverseur PFL

• Réglage de niveau de sortie

• Alimentation fantôme sous 48 volts sur tous les micros à entrée symétrique

• Possibilité d'utiliser des effets externes
• Contrôle général G/Dr de sortie symétrique
  Sorties casque et control room
• VU-mêtres à LED de 2 x 10 segments
• Transfo de puissance externe

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averisations inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des définuts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de proteger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi
- Mixer SMP 8.2
- Alimentation secteur

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous poussiez replacer yourselves. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage a l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: apparéil construit selon les normes de sécurité classe II

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causeer des dommages.
• Cet apparéil est destiné à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être place sur cet articlel. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser l'appareil dans un environnement poussiêux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 40^ . Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 5cm.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électricque et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommage. Pour eviter tout risque de chic électrique, le cordon doit être remplace par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres cables!
• Pour évider tout risque de chocolélectrique, cet apparéil doit être remplace uniquement avec l'adaptateur secteur inclus. Si l'adaptateur est défectueux, il sera utilisé seulement par un modulo identique.
• Quand l'interrupteur principal est en position OFF, cet apparéil n'est pas complètement isolé du courant 230V!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des cables appropriés et certifiés lorsque vous installez l'appareil.

• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.

• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!

• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifique autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiente après le transport. La condensation peut alterer les performances de l'appareil.

NETTOYAGE:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilise pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager l'appareil.

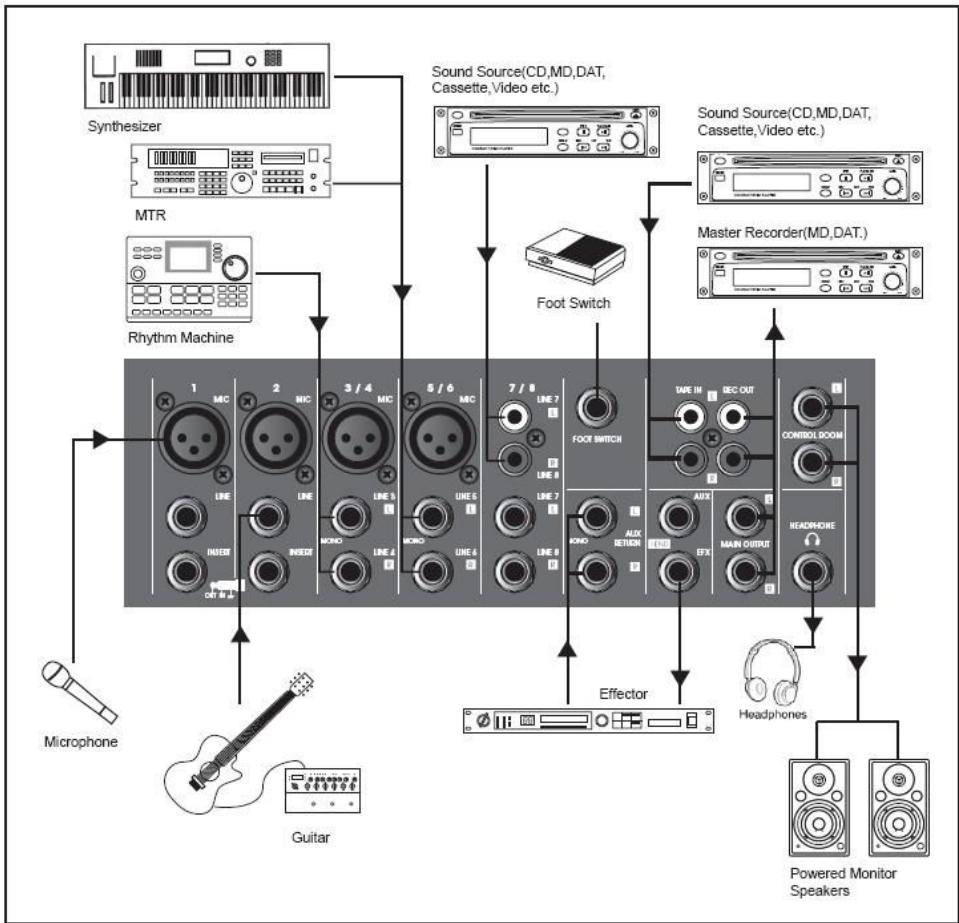

CONNEXIONS

Pour plus d'informations sur les connexions, voyagez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entées avec un niveau compris entre 750mV et 2V. Ceci inclut les lecteurs de CD, tuners, videos,...

FONCTIONS

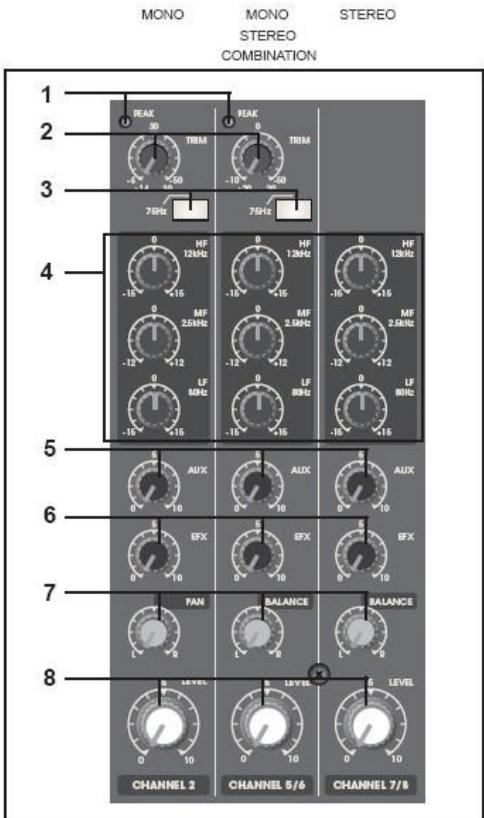

CONTROLE DU CANAL D'ENTREE

1. LAMPE TEMOIN à LED DE PICS DE NIVEAU

Ce témoin à LED montre le niveau du signal d'entree du canal. L'indicateur de pic de niveausallume quand le signal d'entree atteint un niveau inférieur de 5 dB au niveau d'échéage, c'est adire, au niveau auquel le canal commence a émettre de la distorsion. Cet indicateur montre le niveau du signal après l'égalisation et avant l'arrivée au curseur de canal. Si l'indicateur de pics ne reste pas allumé seulement de manière très brève pendant les transitoires de haut niveau, il y a lieu de corriger le niveau via le contrôle TRIM, afin de diminuer la sensibilité d'entree du canal. Si cette solution ne fonctionne pas, il faut réduire le niveau de sortie de la source connectee à ce canal.

2. TRIM CONTROL (CONTROLE DE SENSIBILITE D'ENTREE)

Suivant le niveau du signal d'entrée, utilisez ce bouton pour ajuster l'entrée au niveau le plus approprié. Le meilleur compromis entre le rapport

signal sur bruit et le degré de dynamique sera atteint quand on ajusté le trim control de manière à ce que l'indicateur de pics ne s'allume qu'occasionnellement. Ce contrôle ajusté la sensibilité d'entrée du micro raccordé à ce canal entre - 50 dB et - 6 dB ; quant à la sensibilité d'entrée ligne, elle se situe entre - 30 dB et + 14 dB.

Les canaux d'entrée qui combinent mono et stéreo ont une sensibilité située entre + 20 dB et - 20 dB.

3. Touche de filtré salle haut (HPF = High Pass Filter):

Cette touche met le HPF en ou hors service. PourmettreleHPFen service,appuyezsurlebouton.CeHPF coupe les fréquences qui sont situées en dessous de 75Hz

4. 'EQUALIZER':

Cette égalisation à trois bandes ajusté les aigués, les médiums et les basses du canal. Le fait de placer le bouton en position "0" correspond à une response en fréquence neutre. Le fait de tourner le bouton vers la droite augmente le niveau de la bande de fréquences correspondante, tandis que le fait de tourner le bouton vers la gauche à pour effet de diminuer le niveau de la bande de ces fréquences.

Le tableau ci-dessous montre le type d'égalisation, la fréquence centrale et l'augmentation ou la diminution maximale de niveau pour chacune des trois bandes de fréquences.

CONTROL	MAX. BOOST/CUT	FREQUENCY	TYPE
HIGH	±15dB	12kHz	Shelving
MID	±12dB	2.5kHz	Peaking
LOW	±15dB	80Hz	Shelving

5. CONTROLE AUX

Ce bouton AUX contrôle le niveau du signal que le canal envoie au bus AUX.

Si vous utilise des canaux stéreo, les signaux des canaux G et DR sont mélangés et envoyés vers le bus AUX.

Les contrôles AUX sont réglés de façon pre fader (avant le curseur), les sorties auxiliaires ne sont pas influencées par la position du réglage du niveau de sortie du canal, et elles sontURTout utilisées pour contrôler les moniteurs ( Haut-parleurs de retour de scene).

6. CONTROLE DES EFFETS

Ce bouton contrôle le niveau des signaux envoyés vers les effets (en fait, vers le jack FX SEND situé sur le panneau avant et vers le module des effets internes). Les signaux des canaux mélangés à cet endroit ont leur niveau général fixé par le contrôle EFX SEND.

Etant donné que ce contrôle est situé après les curseurs des canaux, le niveau du signal sera affecté par le réglage des curseurs de canaux.

7. Contrôle PAN / BAL

PAN (Panoramaque pour les canaux mono)

Ce contrôle répartit les signaux d'un canal entre les bus généraux G et DR ; il détermine ainsi la position perçue par l'auditeur des signaux de ce canal dans le champ de l'image stéreo. Par exemple, si un contrôle PAN est tourné à fond vers la gauche, le son de ce canal ne sera entendu que via le haut-parleur gauche du système d'amplification.

Par contre, s'il est tourné à fond vers la droite, le son de ce canal ne sera entendu que via le haut-parleur droit du système d'amplification.

Les réglages intermédiaires auront pour conséquence de "placer" le son à des endroits correspondants dans le champ de l'image stéreo.

BALANCE (pour les canaux stéreo)

Ce contrôle ajusté la balance du signal d'entrée, donc la puissance relative entre le canal G et le canal DR dans l'image stéreo.

Le fait de tourner le contrôle de balance vers la gauche semble "déplacer" la source sonore vers le bus général de gauche ; à l'inverse, le tourner vers la droite semble "déplacer" la source sonore vers le bus général de droite.

8. REGLAGE DU NIVEAU DE SORTIE DU CANAL

Il s'agit du contrôle principal qui fixe le niveau d'un canal. C'est lui qui déterminé le niveau du signal qui est envoyé d'un canal vers les bus généraux et les bus d'effet situés après les curseurs (effet). Ce sont les réglages du niveau de sortie des canaux d'entrée qui "construissant" le mix général, autrement dit, la balance des niveaux sonores des différents instruments et/ou des autres sources connectées aux entrées. Quand un canal n'est pas utilisé, son niveau de sortie devrait être mis en position minimum afin de prévenir toute addition de bruits parasites qui pouraient parvenir vers les sorties générales et/ou autres.

SECTION DES CONTROLES GENERAUX

1. AFFICHAGE DES PROGRAMMES

(ECRAN A CRISTAUX LIQUIDES)

Le nombre de l'effet DSP sélectionné est affché à l'écran.

2. SELECTEUR DE PROGRAMME DSP

Tournez le bouton de sélection des programmes pour sélectionner l'un des 100 effets digitaux intégrés. Le proceseur d'effets digitaux à 24 bits génére des effets de haute qualité comme du retard (delay), du chorus et de la réverbération.

3. TOUCHE DSP ON/OFF

Cette touche permet demettre les effets digitaux internes en ou hors service.

4. RÉGLAGE DE RETOUR DES EFFETS

Ce bouton de réglage permet de doser le niveau du signal envoyé par les effets digitaux intégrés vers les bus des sorties générées.

5. CTRL ROOM /PHONES

Contrôle le niveau du signal des sorties PHONES (casque) et CONTROL ROOM

6. RÉGLAGE DU NIVEAU DE SORTIE GENERAL G-DR

Ce scourer ajuste le volume de sortie final qui est envoyé vers les sorties générées G et DR.

7. CONTROLE DE RETOUR (RETURN) AUX STEREO

Ces contrôtres ajustent le niveau du signal en provenance des jacks AUX RAYR (L (MONO) et R), reliés aux bus du mélange général MAIN L/R.

8. CONTROLE 'TAPE IN'

Ce bouton contrôle le niveau du signal de return en provenance des connexions TAPE IN RCA et qui sont dirigées vers la sortie générale G-DR.

9. VU-METRES

Ces deux lignes de LED affichent le niveau du signal de sortie MAIN L/R. Le repère '0' correspond au niveau de sortie de référence, qui est de + 4 dB.

10. LAMPE TEMOIN D'ALIMENTATION

Cette lampe témoin s'allume quand l'interrupteur général de mise sous tension est en position de fonctionnement.

11. TOUCHE D'ALIMENTATION FANTOME

Cette touche met l'alimentation fantome en ou hors service. Si vous mettez LA TOUCHE en position de fonctionnement, le mixer fournit du courant à tous les canaux qui possèdent une entree micro de type XLR.

Il faut utiliser cette touche quand on a recours à un ou plusieurs micros à condensateur, car ces derniers ont besoin d'un courant externe, qui est fourni par le mixer.

Remarque: quand cette touche est en position de fonctionnement, le mixer fournit du courant de type CA + 48 V aux broches 2 et 3 de tous les connecteurs de type XLR des entrées pour micros.

Il faut s'assurer que cette touche est bien en position haute ( ) si l'on n'a pas besoin de l'alimentation fantôme.

Lorsque cette touche est pressée ( ), il y lieu de s'assurer que seuls des micros à condensateur sont connectés aux prises d'entrée XLR.

En effet, des apparèts autres que des micros à condensateur risqueraient d'être endommégés au cas où ils seraient connectés au circuit d'alimentation fantôme.

Veuillez cependant noter que la touche peut etre laissée sans probleme en position de fonctionnement quand les micros de type dynamique sont de type symétrique.

Afin d'éviter de possibles dégats, il y a lieu d'éteindre l'amplificateur (sur des haut-parleurs actifs) AVANT demettre cette touche en ou hors service. Nous recommendons égalément que vous régliez tous les contrôles de sortie en position minimale AVANT demettre cette touche en ou hors service, et ce, afin d'éviter que des bruits de forte ampleur ne se fassent entendre : cela pourrait occasionner des pertes au niveau de l'audition des personnes générées, et/ou des dégats au niveau des apparroiels.

12. LAMPE TEMOIN DE L'ALIMENTATION FANTOME

Cette lampe témoin s'allume quand l'interrupteur de l'alimentation fantôme est en position de fonctionnement.

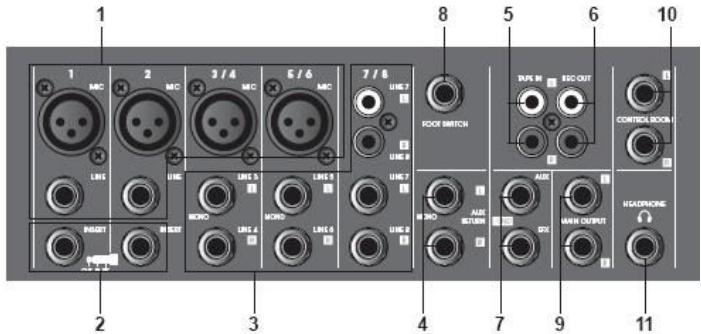

CONNEXIONS

1. CANAUX D'ENTREES

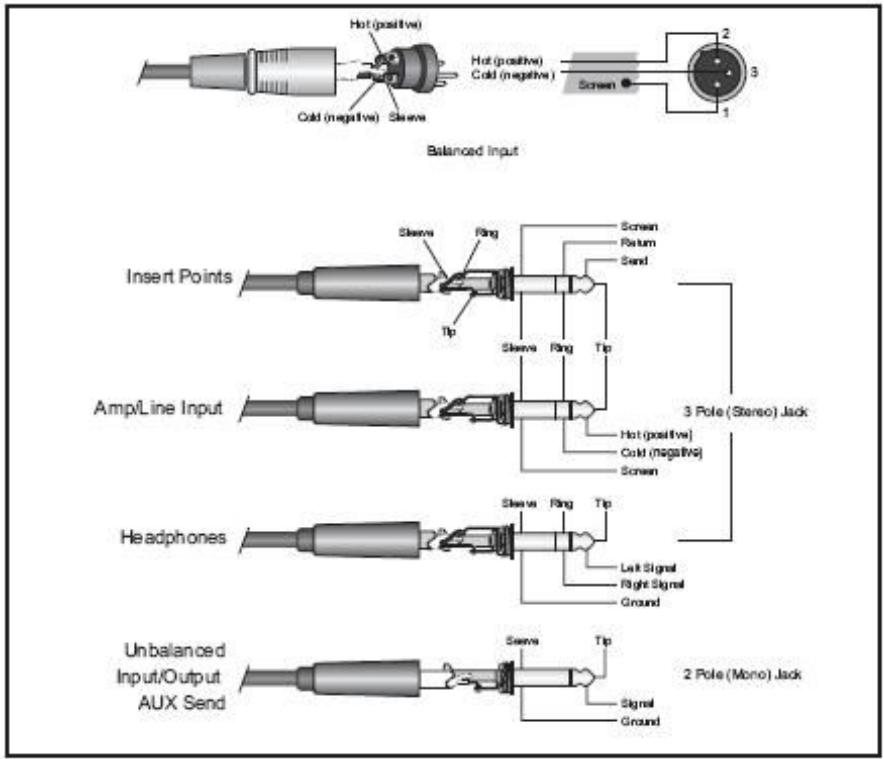

CONNEXIONS XLR SYMETRIQUES POUR MICROS

Il s'agit de connecteurs symétriques de type XLR (1 = masse ; 2 = point chaud ; 3 = point froid)

CONNEXIONS SYMETRIQUES D'ENTREE POUR LIGNE

Pour les signaux d'entrée ligne symétriques ou asymétriques, le mixer possède des connecteurs de type jack (1/4" TRS), comme ceux qui sont utilisés pour la plupart des claviers électroniques, des synthétiseurs, des enregistrres et des sorties ligne des autres mixers.

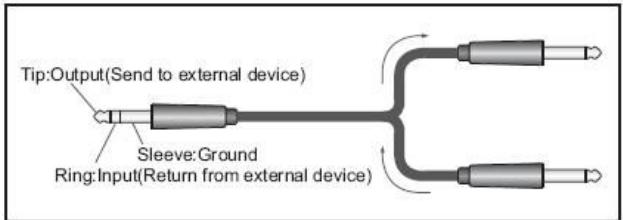

2. JACK D'INSERTION (E/S) D'UN CANAL

Il s'agit de jacks d'entrée et de sortie (E/S = I/O en Englais) situés entre l'amplificateur principal et le filtre passée haut.

Ces jacks peuvent être utilisés pour connecter (de manière indépendante) tel ou tel canal à des apparéils tels que des égaliseurs graphiques, des compresseurs et des filtres anti-bruits. Il s'agit de jacks TRS (tip, ring, sleeve = pointe, anneau, manchon) qui permet des opérations bidirectionnelles.

Remarque: la connexion à un point d'insertion d'E/S nécessite l'usage d'un cable d'insertion spécifique et vendu séparément. En voici une illustration ci-dessous.

Il s'agit de connecteurs d'entrée stéreo ligne asymétriques

3. CONNECTEURS D'ENTREE D'UN CANAL

. Deux types de connecteurs doivent etre distingués : ceux de type jack et ceux de type RCA (aussi appelés Cinch). Pour les signaux stereo, il va de soi que vous nevez connecter les deux canaux, le gauche et le croit.

Les canaux CH 9/10 et CH 11/12 peuvent également être utilisés avec des signaux mono. Si vous avez besoin de connecter un signal mono, utilisez alors seulement le jack de l'entrée de gauche, L MONO. En effet, quand le mixer ne detecte aucun connecteur sur l'entrée de droite, il va "étendre" le signal du jack de l'entrée de gauche vers les deux canaux, le gauche comme le droit.

Remarque : Les canaux 7/8 proposent 2 types d'entrées : des connecteurs de type jack et de type RCA.

Attention, il y a lieu de n'utiliser qu'un seul de ces connecteurs: autrement dit, n'utilise jamais les deux types de connecteurs en même temps pour le même canal.

4. JACKS STEREO DE RETOUR GAUCHE (MONO) ET DROIT

Il s'agit de connecteurs d'entree ligne, de type jack (1/4" TRS). Les signaux reus par ces jacks sont envoyes vers le bus general et vers les bus AUX. Ces jacks sont sur tout utilisés afin de receivevoir les signaux de return d'un effet externe (réverbération, retard, etc ...).

Remarque: Ces jacks peuvent aussi être utilisés comme une entrée auxiliaire stéreo. Si vous avez besoin de connecter un signal mono, utilisez alors seulement le jack de l'entrée de gauche, L MONO. En effet, quand le mixer ne detecte aucun connecteur sur l'entrée de droite, il va "étendre" le signal du jack de l'entrée de gauche vers les deux canaux, le gauche comme le droit.

5. CONNECTEURS RCA 'TAPE IN'

Servez-vous de ces connecteurs RCA quand vous voulez connecter un lecteur de CD, de DAT, ou d'autres sources de son exter directement au mixer à des fins de monitoring.

Il vous est loisible d'ajuster le niveau du signal en ayant recours au réglage 'TAPE/USB' qui se trouve dans la section des contrôles généraux.

6. CONNECTEURS RCA 'REC OUT'

Les connecteurs REC OUT envoient les signaux du bus général qui sont prélevés avant le curseur.

7. CONNECTEURS JACKS 'SEND'

Il s'agit de connecteurs asymétriques de type jack.

*AUX

Ces jacks de sortie correspondent respectivement aux signaux des bus AUX. Un exemple d'utilisation de ces jacks est de les connecter à des moniteurs de scène actifs.

*EFX

Un exemple d'utilisation de ces jacks est de les connecter à des unités d'effets externes.

8. CONNECTEUR D'INTERRUPTEUR A PIED

Un interrupteur à pied peut être connecté à ce jack d'entrée ; il sert à mesure les effets digitaux en ou hors service.

Il s'agit de jacks de sorties symétriques d"1/4". Il faut connecter ces sorties aux amplis de puissance qui alimentent les haut-parleurs de l'installation de PA. Autre possibilité : utiliser ces sorties pour enregistrer les signaux qui sont influencés par les curseurs généraux des sorties.

10. JACKS DE SORTIE 'CONTROL ROOM'

Il s'agit de jacks asymétriques d'1/4" dont les signaux de sortie sont contrôlés par le contrôle CTRL ROOM / PHONES

; ils sont généralement utilisés pour se connecter à un système de monitoring.

11. JACK POUR LE CASQUE

Il s'agit d'un connecteur de type jack stéreo.

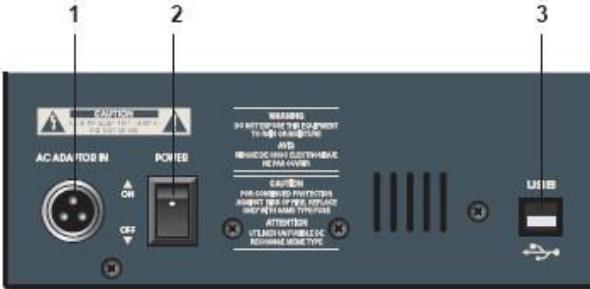

PANNEAU ARRIERE

1. CONNECTEUR D'ALIMENTATION D'ENTREE

Connectez l'alimentation fournie avec l'amplificateur à ce connecteur. Remplacez ce bloc d'alimentation uniquement par un modele rigoureusement identique.

Utiliser un adaptateur d'un autre type pourrait occasionner un début d'incendie ou une décharge électrique.

2. INTERRUPEUR DE MISE SOUS TENSION

Utilisé pourmettre la table de mixage sous ou hors tension. Nous recommendons vivement demettre les curseurs des sorties generales de la table de mixage et les contrôles de gain de l'amplificateur à zéro avant de mettre la table de mixage sous ou hors tension.

3. PORT USB

L'interface audio USB intégrée (stéroide) vous permet de connecter votre mixer vers votre PC à des fins d'enregistrement ou de lecture. Pratiquement n'importe quels software d'enregistrement peut être utilisé. Le PC/Mac détectera votre mixer en tant que carte son, donc en principe, aucurn pilote n'est nécessaire. Cela peut également dire que vous serez en mesure d'utiliser les contrôles audio standards des systèmes d'exploitation MAC ou Windows pour effectuer tous les réglages.

Demarrer avec Windows XP

La première fois que vous allez raccarder le mixer via son port USB, Windows va installer les pilotes universels convenant à ce port. Un message sous forme de bulle va apparaître à l'écran : il vous signalera qu'il a trové le coderc USB audio.

Quand l'installation est terminée, le message "Your new hardware is installed and ready to use" est affché à l'écran.

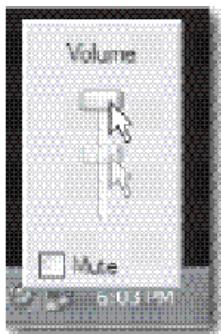

La plupart du temps, votre souhait sera que le volume de sortie de l'ordinateur soit en position maximale, mais parfois, le réglage par défaut est nettement plus bas, ce qui résultat en un niveau de sortie insuffisant. Heureusement, le volume peut être augmenté de différentes manières. La plus simple, c'est de cliquer sur l'icone du haut-parleur situé dans la barre des tâches, et de déplacer le curseur vers le haut.

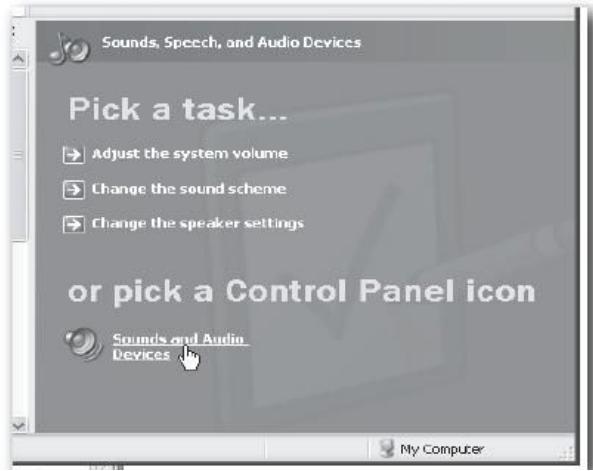

Si l'icone n'est pas présente, le volume peut etre modifie en allant dans le panneau de configuration, et d'y ouvrir la section "Sons et peripheriques audio".

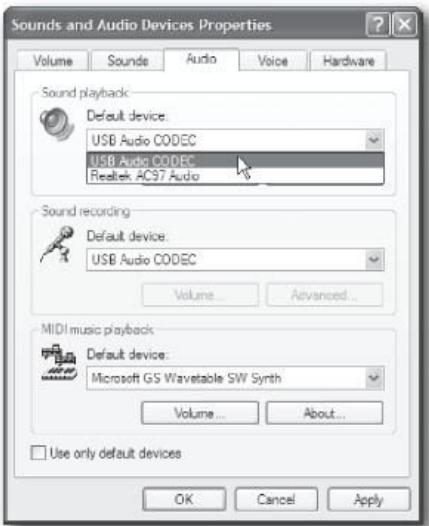

Pour utiliser le mixer en tant qu'apparéil d'entrée et de sortie par défaut (pour des systèmes sonores et des softwares d'enregistrement audio), assurez-vous que dans le tableau réservé à l'audio, les fonctions de lecture et d'enregistrement seront activées et bien réglées.

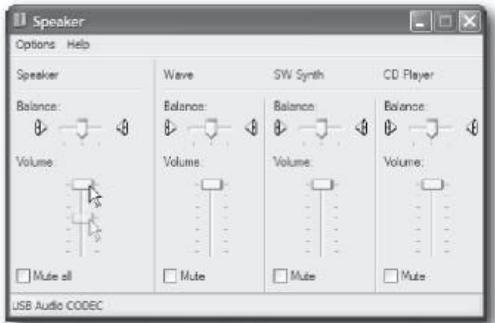

Le volume peut alors être régle en déplaçant le curseur de volume.

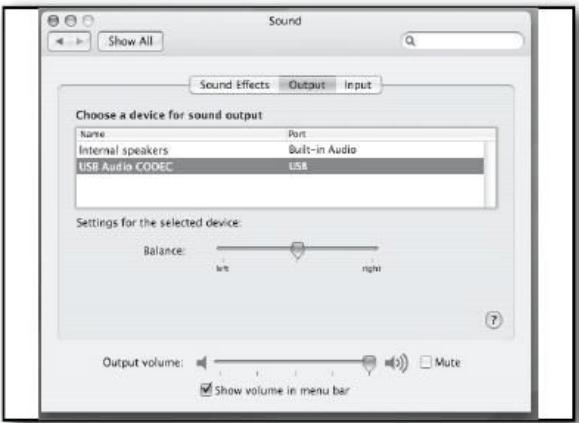

Demarrer avec MAC OS X

Connectez le mixer à votre Mac en utilisant un cable USB standard. La LED va s'allumer pour signaler qu'elle recoit bien du courant en provenance de l'USB. Le MAC va reconnaître l'appareil audio USB, puis il va installer automatiquement un pilote universel.

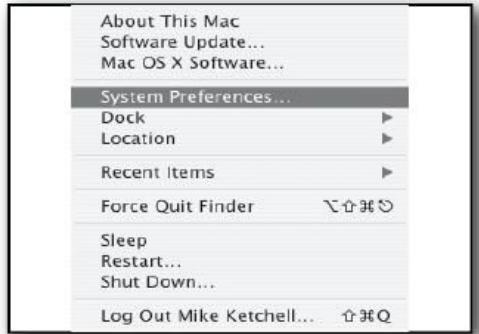

Pour sélectionner le mixer en tant qu'entrée audio de l'ordinateur, ouvre les 'System Preferences' du dock ou le menu principal d'Apple.

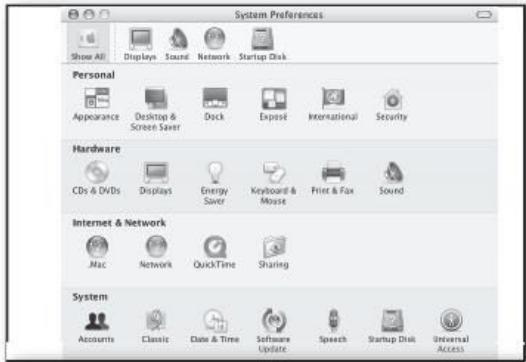

Ensuite : ouvre ensuite les 'Sound Preferences'

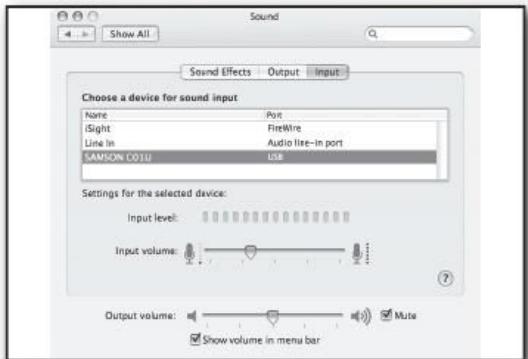

A的前提，cliquez sur le bouton 'Input' et selectionnez USB Audio Codec'.Vous aurez remarqué que le curseur de volume se positionne lui-même à son niveau le plus haut. Cela va vous permettre de profiter des contrôles de niveau du mixer sur toute leur étendue.

Ensuite, cliquez sur le bouton 'Output' et selectionnez 'USB Audio Codec'. Vous aurez remarqué que le curseur de volume se positionne lui-même à son niveau le plus haut. Cela va vous permettre d'utiliser les contrôles des niveaux généraux du mixer pour fixer le niveau exact des sorties.

Enregistrer vers le port USB

Pour enregistrer une performance en direct, il vous estisable d'envoyer les signaux des sorties generales vers un ordinateur en utilisant le port USB. Le signal de sortie ne sera influencé que par les réglages des canaux individuels et des cursesurs des canaux, mais pas par le curseur général des sorties G/DR.

Vou puez également assigner les sorties des AUX1 et AUX2 à la sortie USB, ce qui vous met en mesure de creer un mix stéreo pour un enregistrement, mix qui sera donc indépendant du système d'amplification local.

Appuyez sur le bouton USB SEND pour envoyer le mix des AUX1 et AUX2 vers l'entrée USB.

Lecture en provenance du port USB

Pour la lecture, le signal stéreo USB, via les connecteurs TAPE IN, va directement vers les sorties générales du mixer

VouspouvezreglerleniveaudelectureUSBenutilisantleboutondevolumeTAPE/USB.

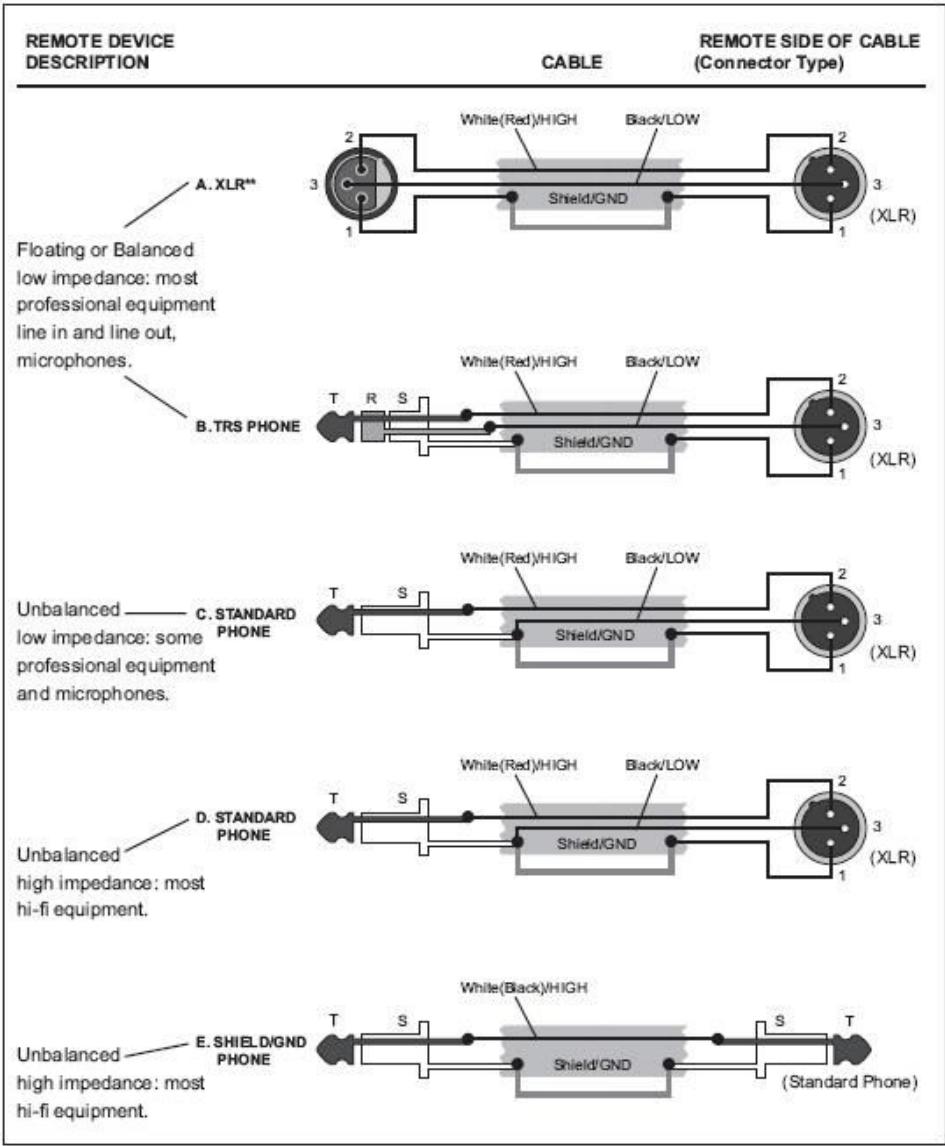

CABLAGE

APPLICATIONS

CHARACTERISTIQUES TECHNIQUES

Alimentation secteur	CA 230 V, 50 Hz
Consommation :	25 W
Niveau max. de sortie(0.5% thd @ 1 kHz)	+26 dB (MAIN L/R)+20 dB (INSERT)Plus de 100 mW (HEADPHONES) @ 33 Ohm
Distorsion harmonique totale :	< 0.1% @ + 14 dB 20Hz~20kHz (MIX L/R, AUX SEND, EFX SEND,CTRL ROOM) @ 10 kOhm
Réponse en fréquence :	20 Hz~20 kHz, + 1/-2 dB (MIX L/R, AUX SEND, EFX SEND, CTRLROOM)
Bruit de fond (RS moyen = 1500 Ohm)	- 127 dB - bruit d'entrée équivalent- 95 dB bruit résiduel (MIX L/R, AUX SEND, EFX SEND, CTRL ROOM)- 88 dB (MIX L/R, AUX SEND, EFX SEND, CTRL ROOM) - Cursegénéral à sa valeur nominale et avec tous les réglages des niveaux derosie des canaux sur la position minimale.
Gain maximum	66dB MIC IN TO MAIN L/R60dB MIC IN TO AUX66dB MIC IN TO EFX76dB MIC IN TO CONTROL ROOM L/R58.2dB IN TO REC L/R46dB LINE IN TO MAIN L/R46dB LINE IN TO AUX46dB LINE IN TO EFX56dB LINE IN TO CONTROL ROOM L/R36dB STEREO IN TO MAIN L/R6dB AUX RETURN IN TO MAIN L/R16dB TAPE IN TO MAIN L/R
Diaphonie (@ 1kHz)	- 70 dB entre les canaux d'entrée- 70 dB entre les canaux d'entrée et de sortie
Contrôle de gain (cauaux mono)	44 dB variable (- 50 dB ~ - 6 dB) (- 30 dB ~ + 14 dB)
Contrôle de gain (cauaux qui combinent des entrées mono & stéréo)	40 dB Variable (- 20 dB ~ + 20 dB)
Égalisation des canaux d'entrée	AIGUES : Fréquence pivot : 12 kHzMEDIUMS : Fréquence centrale à 2.5kHzBASSES : Fréquence pivot : 80 Hz*Turnover et roll off des fréquences : situé 3 dB en dessous de l'augmentation ou de la diminution max.
VU-mètres	2x 10 segments à LED pour les sorties MAIN L/R
Effets digitaux internes	100 préseLECTIONs à sélectionnerContrôle d'interrupteur à pied (ON / OFF)
Lampe témoin de canal	Pics : une lampe témoin pour chaque canal se met à s'allumer quand le signal prélevé avant le curseur se trouve à 5 dB sous le seuil de distorsion
Alimentation fantôme (pour les entrées symétriques)	+ 48 V CC
Poids :	2,8 kg
Dimensions :	249 (L) x 75 (H) x 295 (P) mm

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

GEBRUKSAANWIJZING
