MODE D'EMPLOI COMPACT JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez dire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet apparéil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• 5 entrées sur 3 canaux (2line, 2phonos, 1micro)
• 1 micro DJ avec talkover
• Contrôle du Gain, des aigus et basses sur tous les canaux
  Crossfader facilement remplaçable
• Curseurs DJ de haute qualité, glissant facilement
• VU-mètres LED
• Pré écoute « Pre-fader »

AVANT L'UTILISATION

Vérifier le contenu:

Vérifiez que l'emballage contienne les différences éléments:

• Unité de mixage Compact
  Adaptateur 230Vac 12Vac / 500mA
  Mode d'emploi

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de

l'appareil que vous pouvez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: apparéil construit selon les normes de sécurité classe II

• Afin d'éviter tout risque d'incendie ou de chocoléctrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun object rempli de liquides, telles que des vases, ne peut être place sur cet apparéil. Risque de chic électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immidiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvir les ouvertures de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser dans un environnement poussièux et nettoyez l'unité régulierement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximum d'utilisation de l'appareil est de 40^ . Ne pas l'utiliser au-delà de cette température.
• La distance minimum autour de l'appareil pour une ventilation suffisante est 5cm.
• Débranchetz toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrête de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de chocolélectrique, le cordon doit être remplace par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres cables!
• Pour éviter tout risque de chocoléctrique, cet apparéil doit être utilisé uniquement avec l'adaptateur secteur inclus. Si l'adaptateur est défectueux, il sera utilisé seulement par un modèle identique.
• Quand l'interrupteur principal est dans la position OFF, cet appeareil n'est pas complètement isolé du courant 230V!
  L'appareil doit être à la masse selon les règles de securités.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout chocolélectrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible et de mêmes type et specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifique autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack. Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiente après le transport. La condensation peut alterer les performances de l'appareil.

NETTOYAGE:

Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Evitez de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourrait endommager l'appareil.

CONNECTIONS

Mis à part pour le micro et les écouteurs, toutes les connections sont cinch. Utilisez des cables cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité. (ex.: JB Systems code: 2-0370)

Pour plus d'informations sur les connections, voyagez le chapitre suivant.

Assurez-vous d'eteindre la table de mixage avant d'effectuer les différentes connections. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclus les lecteurs de CD, tuners,VIDos,...

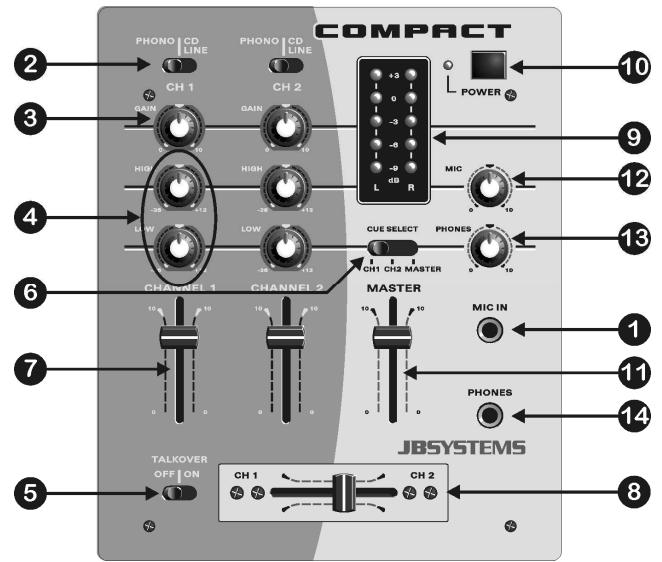

FACE AVANT

1. DJ MIC ENTREE JACK: Accepte un micro asymétrique pourvu d'un connecteur jack mono 14 . Cette entrée est principalement utilisée pour le micro DJ. Le talkover n' affecte pas le niveau du signal de cette entrée.
2. SELECTEUR DE SOURCE D'ENTRÉE: est utilisé pour sélectionner la source d'entrée exacte pour chaque canal: Phono ou line, aux.

Avis: Line, Aux, CD, Tuner, etc... sont différents noms pour des entrées qui ont un niveau de signal pratiquementidentique.

1. GAIN LEVEL: règle le niveau d'entrée de chaque canal. Utilisez ce bouton pour régler le niveau jusqu'à ce que vous atteigniez les 0dB sur le VU-mètre.
2. REGLAGE DE TONALITE A 2 BANDES: la fréquence de chaque canal peut être régle séparément dans une plage allant de -26dB à +12dB. Dans la position centrale, le contrôle de tonalité est neutre. (étéint)
3. TALKOVER: utilisez cet interrupteur pour atténuer automatiquement les canaux d'entrés 1 et 2 pendant que vous parlez dans le micro DJ.
4. SELECTEUR PRE ECOUTE: Permet de sélectionner la source que vous désirez entendre dans les écouteurs. Vous pouvez écouter n'importe quel canal d'entrée même si son curseur est sur zéro.
5. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparément.
6. CROSSFADER: avec ce curses vous pouvez mixer les canaux 1 et 2. Le crossfader ne fonctionnera que si vous avez régles les curseurs des canaux (7) sélectionnés au niveau désiré!
7. VU MÉTRES: affiche le niveau de sortie du master ou PFL. Faites attention que les niveaux ne dépassent pas 0dB (ou 100% ). Le son risque d'être déformé si le niveau du signal entre dans la zone rouge du VU-mètre.

8. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage. Le Led bleu est allumé quand la table de mixage est allumée.
   11.NIVEAU MASTER: est utilisé pour régler le niveau de la sortie Master.
   12.MIC LEVEL:utilise pour regler le niveau du micro DJ.
   13.CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.

9. HEADPHONE jack: Vous pouvez pré écouter toutes les entrées/sorties en connectant n'importe quel casque stéreo moderne à ce jack de 6.3mm.

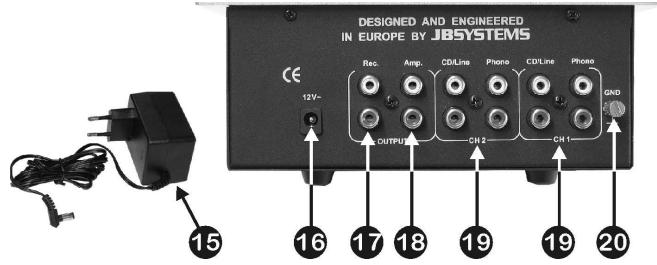

FACE ARRIÈRE

1. CABLE D'ALIMENTATION: connectez cet adaptateur au secteur 230V/50Hz. Connectez le petit connecteur à l'entrée 12Vac sur la table de mixage.
   16.ENTREE 12VAC: connectez l'adaptateur AC qui est fourni avec l'appareil a cette entrée. Si vous nevez utiliser un autre adaptateur, vérifie toujours s'il possède les caractéristiques suivantes : 12Vac et minimum 500mA.
2. SORTIE RECORD: Permet de connecter un équipement d'enregistrement à la table de mixage. Cette sortie n'est pas influencée par le volume master.
3. SORTIE MASTER: Permet la connexion à un ampli. Le niveau de sortie peut être régle à l'aide du volume master.
4. INPUT CHANNELS: est utilisé pour connecter deux signaux audio différents. Utilisez l'interrupteur (2) pour changer une entrée line en entrée phono. Ce selecteur de source d'entrée sur la face avant déterminée qu'elle source sera activée.
   20.GROUND (GND) CONNECTION: Beaucoup de platines vinyle sont équipés d'un connecteur de masse (GND). Il est conseilé de connecter ce signal de masse au connecteur GND. Si votre platine vinyle ne dispose pas d'un cable de masse, vous ne doivent pas utiliser ce connecteur.

CHARACTERISTIQUES TECHNIQUES

Alimentation: AC 12V 500mA minimum.

Adaptateur AC: AC 230V, 50Hz → 12Vac / 500mA

Réponse de fréquence: 20-20.000Hz (+/-2dB)

DHT + bruit: <0.05% @ 1kHz, 0dB

Contrôle de tonalité: +12dB / -26dB

Casque: 1.5V@33Ω

Dimensions: 200(W) x 240(H) x 75(D) mm

Poids: 1.7kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
