Tipo de produto	Mesa de mixagem de áudio
Marca	JBSYSTEMS LIGHT
Modelo	COMPACT
Dimensões (L×A×P)	200 × 240 × 75 mm
Peso	1,7 kg
Alimentação	Adaptador de energia 230 VAC → 12 VAC / 500 mA
Resposta de frequência	20 Hz – 20 kHz (±2 dB)
Distorção harmônica + ruído	< 0,05% a 1 kHz, 0 dB
Controle de tom (agudos/graves)	+12 dB / -26 dB
Entradas	5 entradas em 3 canais: 2 linha, 2 phono, 1 microfone
Funções principais	Microfone DJ com talkover, ganho individual, crossfader substituível, faders DJ, pré-escuta Pre-fader, medidores VU LED
Saídas	Master, Record, Fone de ouvido (jack 6,35 mm estéreo)
Nível do fone de ouvido	1,5 V sob 33 Ω
Uso	Apenas interior, temperatura ambiente máx. 40 °C, distância de ventilação mín. 5 cm
Manutenção e limpeza	Pano macio ligeiramente úmido; evite produtos abrasivos
Segurança	Não abrir, sem peças reparáveis pelo usuário, fusível idêntico apenas
Garantia e informações	Manual disponível para download em www.beglec.com

Perguntas frequentes - COMPACT JBSYSTEMS LIGHT

Como conectar um toca-discos vinil?

Use as entradas phono (canais 1 e 2). Se seu toca-discos tiver um cabo de aterramento, conecte-o ao terminal GND (terra) na parte traseira. Selecione a fonte de entrada com o seletor Phono/Line.

O que fazer se o crossfader não funcionar?

Verifique se os faders de canal estão ajustados no nível desejado, pois o crossfader só mixa os canais 1 e 2 se seus faders estiverem abertos. O crossfader é substituível; entre em contato com um técnico qualificado em caso de defeito.

Como usar a função talkover?

Ative o interruptor Talkover no painel frontal. Isso atenuará automaticamente os canais de entrada 1 e 2 enquanto você fala no microfone DJ, permitindo que sua voz se destaque.

Quais cabos usar para as conexões?

Para as entradas de linha, phono, aux e saídas, use cabos RCA (cinch) de boa qualidade. O microfone conecta-se via um jack 6,35 mm mono. Para o fone de ouvido, use um jack estéreo 6,35 mm.

Posso usar outro adaptador de energia?

Sim, mas apenas se fornecer estritamente 12 VAC com uma corrente de pelo menos 500 mA. Use sempre o adaptador fornecido ou um modelo idêntico para evitar qualquer risco de choque elétrico.

Como limpar a mesa de mixagem?

Limpe com um pano macio ligeiramente úmido. Evite derramar água no interior e nunca use produtos abrasivos ou solventes.

O que significa o LED vermelho no medidor VU?

A zona vermelha indica que o nível do sinal excede 0 dB (100%). Isso pode causar distorção. Ajuste o ganho ou o nível master para permanecer na zona verde/amarela.

Como instalar o equipamento em rack?

Fixe o equipamento pelos 4 furos de parafuso na parte frontal (parafusos não fornecidos). Garanta ventilação suficiente (pelo menos 5 cm ao redor) para dissipar o calor, especialmente em um flight case.

Posso pré-escutar um canal sem afetar a saída master?

Sim, use a função Pré-escuta (Pre-fader). Selecione o canal desejado com o seletor PRÉ-ESCUTA e ouça-o pelo fone de ouvido. O volume master permanece inalterado.

O que fazer em caso de condensação após o transporte?

Deixe o equipamento se adaptar à temperatura ambiente por alguns minutos antes de ligá-lo. A condensação pode prejudicar o desempenho; espere até que desapareça completamente.

MANUAL DE UTILIZADOR COMPACT JBSYSTEMS LIGHT

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu país.

MANUAL DE OPERAÇÃO

Esta unidade está protegida contra interferências de rádio. Este produto cumpre as exigências impostas pelas diretivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efetuados pelo fabricante.

• 5 entradas em 3 canais (2 line, 2 phono, 1 micro)
• 1 micro DJ com talkover
• Ganho (Gain) e ajuste de frequências altas (High) e baixas (Low) em todos os canais. Crossfader de fácil substituição.
• Faders de alta qualidade
• VU-meters através de LEDs
• Audição Pré-fade

ANTES DE UTILIZAR

Verifique o conteúdo:

Certifique-se que a caixa contém os seguintes artigos:

• Mesa de mistura Compact
• Adaptador AC 230Vac → 12Vac / 500mA
• Manual do utilizador

INSTRUÇÕES DE SEGURANÇA:

CUIDADO

RISCO DE CHOQUE ELÉTRICO NÃO ABRIR

ATENÇÃO: Para reduzir o risco de choque elétrico, não remova as peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado.

O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque elétrico.

O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto.

Este símbolo significa: utilização unicamente em espaços fechados.

Este símbolo significa: Leia as instruções.

Este símbolo significa: A priori Classe II

• De modo a evitar risco de fogo ou choque elétrico, não exponha este produto a chuva ou humidade.
• De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma adaptação à temperatura. A condensação pode afetar o desempenho da unidade ou até danificá-la.
• Esta unidade destina-se unicamente a utilização em espaços fechados.
• Não introduza objetos de metal nem líquidos no interior do produto, correrá risco de choque elétrico ou poderá danificar o produto. Caso algum objeto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente.
• Não coloque chamas descobertas (tais como velas acesas) sobre a unidade.
• Não cubra os orifícios de ventilação ou a unidade pode sobreaquecer.
• Evite locais com poeiras. Limpe a unidade regularmente.
• Mantenha esta unidade fora do alcance das crianças. Esta unidade deverá ser operada unicamente por pessoas experientes.
• A temperatura ambiente de funcionamento máxima é de 40°C. Não utilize esta unidade a temperaturas ambientes mais elevadas.
• As distâncias mínimas para a ventilação suficiente são 5 cm.
• Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo ou antes de efetuar manutenção.
• A instalação elétrica deve ser efetuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações elétricas e mecânicas do seu país.
• Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade.
• A tomada de corrente deverá permanecer acessível para que a unidade possa ser desligada da corrente.
• O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a unidade e substitua imediatamente o cabo caso este apresente algum dano. Deverá ser substituído pelo fabricante, agente autorizado ou pessoal qualificado de modo a evitar um acidente.
• Nunca permita que este cabo entre em contacto com outros cabos!
• De modo a evitar um acidente, a unidade deverá ser usada apenas com o adaptador AC fornecido com ela. Se o adaptador estiver danificado, apenas poderá ser usado outro adaptador do mesmo modelo.
• Quando o interruptor de poder está na posição de repouso, esta unidade não está desconectada completamente dos cabos principais!
• Este dispositivo deve ser ligado à terra em ordem a cumprir com os regulamentos de segurança.
• De forma a não correr risco de choque elétrico, não abra a cobertura da unidade. À exceção do fusível, não existem peças que possam ser substituídas pelo utilizador.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outro com as mesmas características!
• Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor.
• Caso seja necessário transportar a unidade, utilize a embalagem original.
• Por motivos de segurança, são proibidas alterações não autorizadas à unidade.

GUIA DE INSTALAÇÃO:

• Instale a unidade num local bem ventilado onde não esteja exposta a altas temperaturas ou humidade.
• Colocar ou utilizar a unidade durante longos períodos de tempo perto de fontes de calor, tais como amplificadores, holofotes, etc., irá afetar o desempenho da unidade e poderá até danificá-la.
• A unidade pode ser montada numa rack. Fixe a unidade utilizando os 4 orifícios existentes no painel frontal. Certifique-se que utiliza parafusos com a medida certa (os parafusos não são fornecidos). Evite pancadas e vibrações durante o transporte.
• Quando colocar a unidade numa cabine ou numa flight case, certifique-se que há ventilação de modo a permitir a evacuação do calor produzido pela unidade.
• De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para outro ambiente, aguarde algum tempo de modo a que haja uma adaptação à temperatura. A condensação pode afetar o desempenho da unidade.

LIMPEZA DA MESA DE MISTURA:

Utilize um pano limpo ligeiramente humedecido em água. Evite introduzir água dentro da unidade. Não utilize líquidos voláteis como benzeno ou diluente, pois irá danificar a unidade.

LIGAÇÕES

À exceção das saídas do microfone e auscultador, todas as ligações são RCA. Utilize cabos RCA-RCA de boa qualidade de modo a fazer uma boa qualidade de gravação. (exemplo: JB Systems Dissiglo: 2-0370)

Para mais informações sobre ligações, consulte o próximo capítulo.

Certifique-se de que a mesa de mistura está desligada antes de efetuar alterações nas ligações.

Neste manual, referimos "line inputs" (entradas de linha). Esta é uma denominação global para aparelhos de entrada com um nível de voltagem compreendido entre 750 mV e 2 V. Isto inclui sintonizadores, vídeos, leitores de CD, etc.

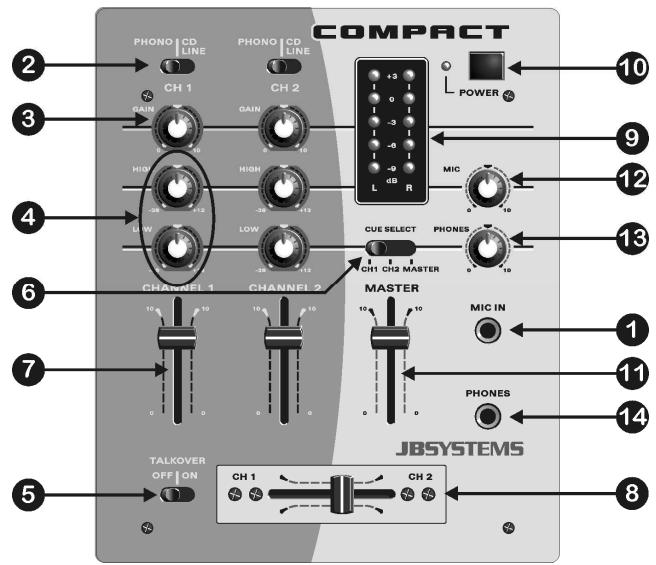

CONTROLES E FUNÇÕES

1. ENTRADA MICROFONE DJ (MIC): Aceita microfones mono sem balanceamento, tipo jack 1/4". Esta entrada é geralmente utilizada para microfone DJ. A função talkover não afeta o nível de sinal desta entrada.
2. SELETORES DE ENTRADA: Estes seletores permitem selecionar a origem de som para cada canal: Phono ou line/aux.

Nota: line, aux., CD, tuner, etc., são nomes diferentes para entradas com quase o mesmo tipo de sinal. 3. CONTROLO DE GANHO (GAIN): Este controlo dá a possibilidade de ajustar o nível de entrada de cada canal. Utilize este controlo para ajustar o nível no indicador VU a cerca de 0 dB. 4. CONTROLO DE FREQUÊNCIA DE 2 BANDAS: A frequência de cada canal pode ser controlada separadamente, permitindo corrigir o sinal numa escala de -26 dB a +12 dB. Na posição central, o controlo de frequência encontra-se desligado. 5. TALKOVER: Quando pressiona este botão, os canais de entrada 1 e 2 são silenciados quando fala através do microfone DJ. 6. SELETOR CUE: Este seletor permite monitorizar através dos auscultadores o canal escolhido. Poderá ouvir qualquer canal de entrada ainda que o fader correspondente esteja fechado. 7. FADER DO CANAL: Permite determinar o nível de cada canal separadamente. 8. CROSSFADER: Permite passagens graduais entre os canais 1 e 2. Isso só resulta quando tiver definido o nível que pretende em ambos os canais com os faders dos canais (7)! 9. LEDS INDICADORES VU: Indicam o nível de saída da saída master ou PFL. Certifique-se de que os níveis não excedem 0 dB (ou 100%). O som poderá sofrer distorção quando o nível do sinal alcança a área vermelha do indicador. 10. INTERRUPTOR ON/OFF: Liga e desliga a mesa de mistura. O LED azul permanece aceso quando a mesa de mistura está ligada. 11. NÍVEL MASTER: Permite ajustar o nível da saída master. 12. NÍVEL MIC: Utilizado para definir o nível da entrada do micro DJ. 13. NÍVEL CUE: Permite controlar o nível da saída dos auscultadores. 14. ENTRADA AUSCULTADORES (PHONES): Entrada tipo jack 6,3 mm para auscultadores estéreo.

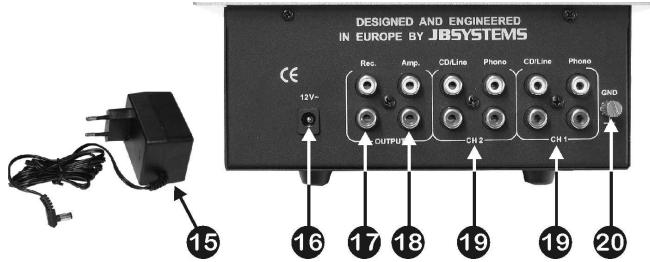

PAINEL TRASEIRO

15. ADAPTADOR DE CORRENTE AC: Ligue este adaptador a uma tomada com voltagem 230V / 50Hz. Ligue o conector do adaptador na entrada correspondente (16). 16. ENTRADA DO ADAPTADOR: Ligue o adaptador fornecido a esta entrada. Caso opte por utilizar outros adaptadores, certifique-se de que tem 12Vac e no mínimo 500mA. 17. SAÍDA DE GRAVAÇÃO (REC): Permite ligar qualquer unidade de gravação à mesa de mistura. Esta saída não é influenciada pelo nível master. 18. SAÍDA MASTER: Utilizada para ligar um amplificador. O nível de saída pode ser definido pelo nível master. 19. CANAIS DE ENTRADA: Cada um permite a ligação de dois sinais de fontes diferentes. Utilize os seletores (2) para mudar uma entrada de linha para phono. Este seletor determina que tipo de entrada está ativa.

1. LIGAÇÃO À TERRA (GND): A maioria dos gira-discos tem uma ligação à terra. É preferível ligar esse sinal a este conector de terra. Se o seu gira-discos não tem esta ligação, não necessita de usar este conector.

ESPECIFICAÇÕES

Fonte de Alimentação: AC 12V 500mA

Adaptador de corrente AC: AC 230V, 50Hz → 12Vac / 500mA

Resposta em Frequência: 20-20.000Hz (+/-2dB)

THD + ruído: <0.05% @ 1kHz, 0dB

Entradas Phono: 3mV @ 47kΩ

Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com
