HIGH Q10 - Platine vinyle JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle
Marque	JBSYSTEMS LIGHT
Modèle	HIGH Q10
Alimentation électrique	230 V AC, 50 Hz
Vitesses de lecture	33⅓ et 45 tours/min
Réglage de vitesse	Curseur ±10 % avec points stroboscopiques
Force d'appui recommandée	2 grammes (pour cellule d'origine)
Anti-skating	Réglable, à ajuster sur la même valeur que le contrepoids
Entraînement	Par courroie (sauf modèle direct drive)
Bras de lecture	Bras droit avec contrepoids et levier de levage
Cellule incluse	Porte-cellule avec cellule et aiguille (fils codés : blanc/bleu/rouge/vert)
Éclairage d'aiguille	Oui, bouton dédié
Sorties audio	Prise RCA (Cinch) + fil de masse
Commande à distance	Jack mono 6,3 mm pour démarrage/arrêt externe
Accessoires inclus	Plateau, feutrine, contrepoids, adaptateur 45 tours, couvercle en plexi, mode d'emploi
Entretien	Nettoyer l'aiguille avec une brosse douce ; remplacer l'aiguille si son déformé ; remplacer la courroie si vitesse instable
Consignes de sécurité	Débrancher avant entretien ; ne pas exposer à l'humidité ; utiliser le câble d'alimentation fourni
Pays d'origine	Non spécifié, conçu selon les normes européennes

FOIRE AUX QUESTIONS - HIGH Q10 JBSYSTEMS LIGHT

Comment monter le plateau et la courroie ?

Placez le plateau sur l'axe central, puis enroulez la courroie autour du plateau et de la poulie moteur. Ensuite, posez la feutrine sur le plateau.

Comment régler le contre-poids pour une pression d'aiguille correcte ?

Libérez le bras, enlevez le cache de l'aiguille et ajustez le contrepoids jusqu'à ce que le bras flotte en équilibre. Tournez ensuite la pastille du contre-poids pour aligner le 0 sur la ligne centrale, puis tournez l'ensemble jusqu'à la valeur recommandée (2 g pour l'aiguille d'origine).

Comment ajuster l'anti-skating ?

Réglez l'anti-skating sur la même valeur que la force d'appui du contre-poids (généralement 2 g). Cela évite les déformations du son sur les faces internes du disque.

Comment choisir la vitesse de lecture ?

Utilisez le sélecteur de vitesse pour choisir 33 ou 45 tours/min. Pour les disques 45 tours, utilisez l'adaptateur 45 tours fourni.

Comment utiliser le réglage fin de vitesse (pitch) ?

Le curseur permet une variation de ±10 % de la vitesse. En position centrale, la vitesse est nominale. Vous pouvez vérifier avec les points stroboscopiques : s'ils semblent immobiles, la vitesse est correcte.

Comment brancher la platine à une table de mixage ?

Connectez les fiches RCA (Cinch) à une entrée phono de la table. Raccordez également le fil de masse à la vis de masse de la platine et de la table pour éviter le ronflement.

Que faire si le son est déformé ou bruyant ?

Nettoyez l'aiguille avec une brosse douce. Si le problème persiste, remplacez l'aiguille. Vérifiez aussi la force d'appui.

Comment remplacer la courroie ?

Si la vitesse n'est plus stable ou difficile à régler, remplacez la courroie. Retirez la courroie usée du plateau et de la poulie, puis installez la nouvelle courroie en suivant la même procédure que le montage initial.

Comment utiliser la commande à distance (démarrage externe) ?

Insérez un jack mono 6,3 mm dans la prise prévue à l'arrière. En court-circuitant les deux points du jack, la platine démarre. Utilisez un câble jack mono vers une table JB Systems compatible.

Comment allumer l'éclairage de l'aiguille ?

Appuyez sur le bouton situé à côté du porte-bras pour activer l'éclairage de l'aiguille, utile pour les discothèques ou les environnements sombres.

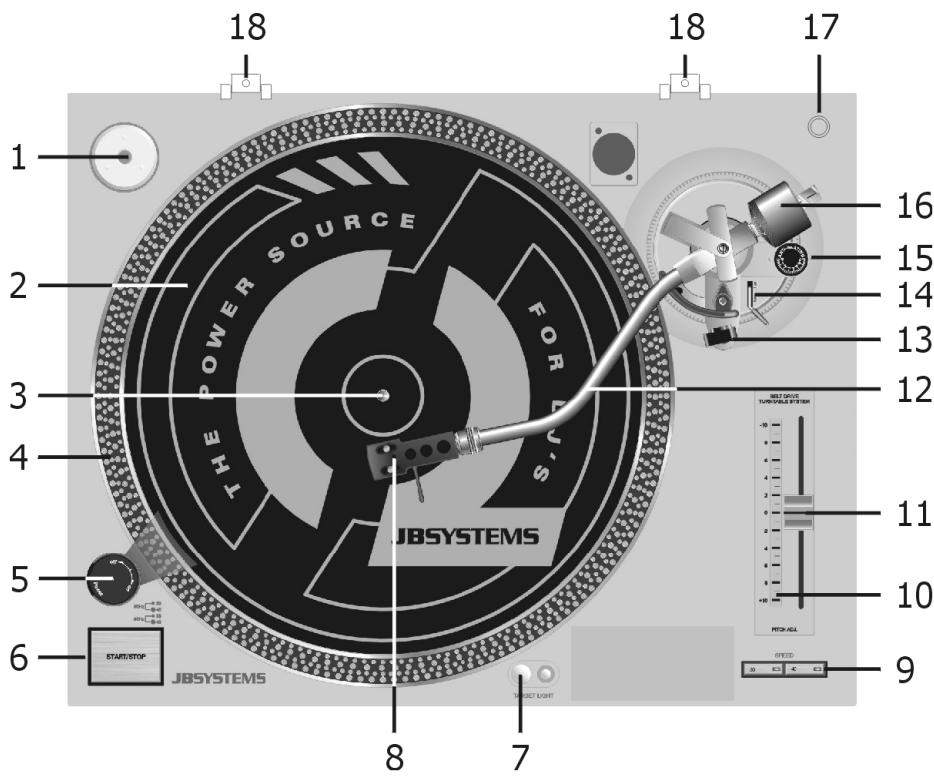

MODE D'EMPLOI HIGH Q10 JBSYSTEMS LIGHT

1. Adaptateur 45 tours
2. Feutrine
3. Axe central
4. Points stroboscopiques
5. Bouton ON/OFF
6. Interrupteur marche/arrêt
7. Éclairage de l'aiguille
8. Porte cellule avec cellule et aiguille
9. Sélecteur de vitesse
10. Uniquement sur modèle 'direct drive'
11. Curseur pour réglage de vitesse
12. Bras
13. Porte-bras
14. Lève-bras
15. Bouton anti-skating
16. Contre-poids
17. Aide à l'assemblage de l'aiguille
18. Charnière pour couvercle
19. Commande à distance Ce jack mono peut être relié à un interrupteur externe pour faire l'opération marche/arrêt.

Avant l'utilisation

Les pièces suivantes doivent être présentes dans l'emballage:

Plateau Feutrine Contre-poids Adaptateur 45 tours - Porte cellule avec cellule et aiguille Couvercle Mode d'emploi

Montage

Déballez tous les composants. - Placez l'adaptateur 45 tours à sa propre place. - Placez le plateau sur l'axe central. - Placez la courroie autour du plateau et la poulie du moteur. - Placez la feutrine sur le plateau. Montez la cellule sur le porte cellule (si pas fait d'origine). Faites attention de faire un raccordement correct. La pluspart des cellules est codée en couleur: Fil blanc = Canal gauche ^+ Fil bleu = Canal gauche - Fil rouge = Canal droit ^+ Fil vert = Canal droit - Pour le montage de la tête complète, vous glissez la porte cellule dans l'avant partie du bras et vous serrez la fixation en faisant attention de tenir la porte cellule bien droite. - Placez le contre-poids sur la partie arrêté du bras (tourner le contre-poids et pousser légèrement). - Maintenant, il faut ajuster le contre-poids à zéro-pressure sur l'aiguille. À ce but, vous libérez le bras et vous ajustez le contre-poids jusqu'que le bras flotte en balance parfaite (la cache de protection de l'aiguille doit être enlevée). Quand cela est fait, vous fixez le bras de nouveau dans la porte-bras et vous tournez uniquement la pastille du contre-poids jusqu'au point

0 se met devant la ligne centrale qui est marquée sur le bras. Ensuite vous tournez le contre-poids complet jusqu'à la valeur sur la pastille correspond à la pression nécessaire pour votre aiguille. Pour l'aiguille d'origine, la valeur est 2 grams.

• Ajustez l'anti-skating sur la même valeur que le contre-poids.
• Installez le plexi.

Raccordements

Raccordez le câble d'alimentation sur le réseau 230V. - Connectez les fiches RCA Cinch sur une entrée phono de la table de mixage ou d'un pré-ampli. - Connectez le fil de masse sur la vis de masse de la platine et la vis de masse de votre table ou pré-ampli. Si vous ne faites pas bien cette connexion, vous aurez un renflement.

Manipulation

• Mettez un disque sur le plateau. Si nécessaire, utilisez l'adaptateur 45 tours.
• Choisissez la vitesse correcte (33 ou 45). Enlevez la fixation de la porte-bras et montez le lève-bras.
• Dirigez le bras vers la position voulue sur le disque.
• Baissez le lève-bras. Le bras va descendre doucement et le disque va commencer à jouer.
• Quand le disque est fini, vous remontez le bras avec le lève-bras et vous mettez le bras de nouveau dans sa porte-bras. Pour activer l'éclairage de l'aiguille, vous enfoncez le bouton juste à côté.

Réglage de vitesse

Quand le curseur se trouve dans la position milieu, la platine tourne à vitesse normale. En bougeant le curseur, vous pouvez ajuster la vitesse de ± 10%.

Avec les points stroboscopiques, vous pouvez toujours vérifier si la vitesse est réglée correctement. Pour cela, vous mettez le curseur dans la position milieu et vous vérifiez la ligne de points stroboscopiques (50Hz—33 ou 45 tours selon votre choix). Quand la vitesse est correcte les points semblent rester sur place.

Vous pouvez toujours corriger avec les deux trimmers qui se trouvent en bas de la platine.

Entretien

• Nettoyez fréquemment l'aiguille avec une brosse douce pour éviter trop de poussière sur la pointe. Si le son est déformé ou s'il y a trop de bruit dans le son, changez l'aiguille.
• Si la vitesse n'est plus stable ou difficile à régler, changez la courroie.

Démarrage à distance

• Général: pour faire démarrer la platine, il suffit de mettre un jack mono 6,3 mm et de court-circuiter les deux points sur le jack (voir fiche jack fémelle chassis à l'arrière de la platine).
• Tables de mixage JB Systems: il suffit de prendre un câble jack mono - jack mono, que vous trouvez standard dans le commerce et de raccorder la fiche de démarriage de la platine et de la table de mixage.
