GEBRUIKSAANWIJZING HIGH Q10 JBSYSTEMS LIGHT

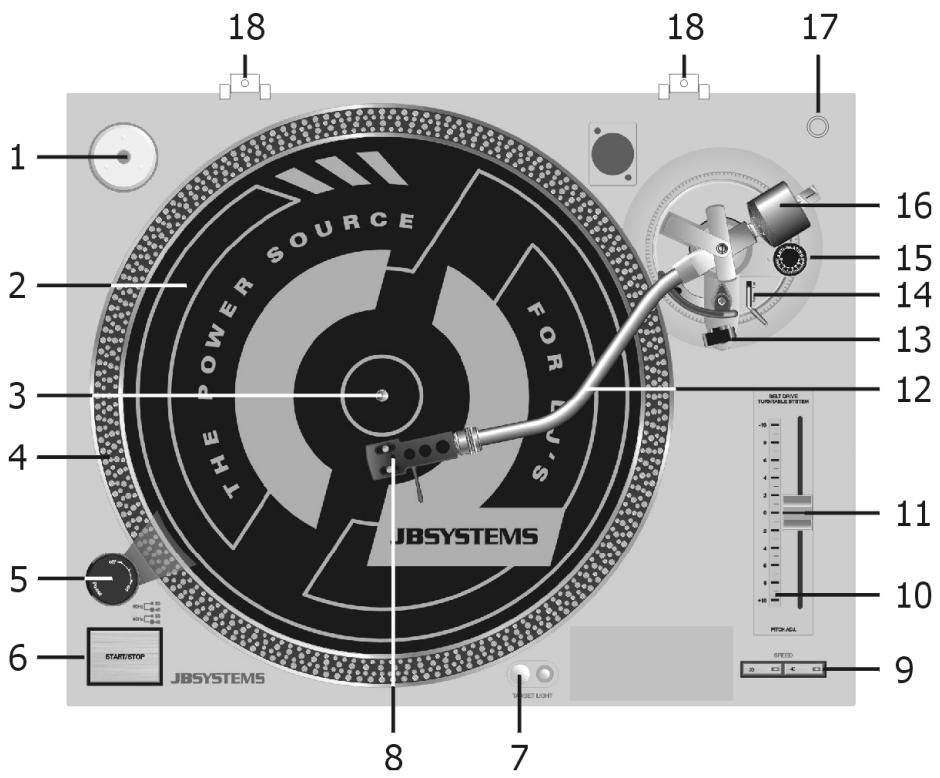

- 45-toeren Adaptor
- Slipmat
- Centrale as
- Strobopunten
- Aan/uit schakelaar
- Start/Stop toets
- Naaldverlichting
- Celhouser met cel en naald
- Snelheidskeuzeschakelaar
- Enkel op direct drive model
- Fader voor snelheidsregeling
- Toonarm
- Armsteun
- Cueing hendel
- Anti-skating knop
- Tegengewicht
- Hulp bij montage van naald
- Scharnier voor montage stofkap
- Afstandsbediening
Deze uitgang kan verbonden worden met een externeschakelaar om het toestel aan- ofuit te zetten.
VOOR GEBRUIK
Kijk na of volgende onderdelen in de verpakking aanwezig zijn:
Draaitafel plateau
- Slipmat
- Tegengewicht
45-toeren adaptor
- Celhouder met cel en naald
Stofkap
- Handleiding
MONTAGE
- Neem alle delen UIT de doos.
- Plaats de 45-toeren adaptor op de daartoe voorziene plaats.
- Plaats de draaiplateau op de centrale as.
Leg de riem over de aandrijfas van de motor. - Plaats de slipmat op de plateau.
- Plaats de celhouser en de cel op de arm.
Let bij montage van de cel op de correcte aansluiting. De meeste cellen zijn gecodeerd met een kleur:
Witte draad = Links kanaal + Blauwe draad = Links kanaal - Rode draad = Rechts kanaal + Groene draad = Rechts kanaal - - Bij de montage van de celhouser op de arm schuift u de celhouser vooraan op de arm en spans u de spansschroef aan. Zorg ervoor dat de celhouser goedrecht zich.
- Plaats het tegengewicht op de toonarm en schroef het over deijkenste schacht van de arm.
Regel het tegengewicht af op nuldruk op de naald. Hierbij regelt u het tegengewicht zodenig dat de arm vrij in balans zweeft (de naaldbescherming dient verwijderd te worden). Wanner dit gedaan is legt u de arm waar in de houder. U draait nu enkel de afregeling van het tegengewicht tot de
Nulpositie overeenkomt met de middellijn op de achteras van de arm. Vervolgens draait u het volledige tegengewicht tot de waarde op de afregeling overeenkomt met de druk nodig voor uw naald. Voor de bijgeleverde naald is deze waarde 2 gram.
Regel de anti-skating knop af opdezelfde waarde als het tegengewicht.
- Installee de stofkap.
AANSLUITINGEN
- Sluit de voedingskabel aan op het net.
- Sluit de RCA Cinch fiches aan op de phono ingang van uw mengtafel of voorversterker.
- Sluit de aardingdraad aan op de aardingschroef van de platenspeler en van hetCCCCCCF of voorversterker. Indien u deze aansluiting Niet maakt za er voedingsruis ontstaan.
BEDIENING
- Leg eenplaat op de slipmat. Gebruik indien nodig de 45-toeren adaptor.
- Selecteer de snugelheid (33 of 45 toeren).
- Los de armklem en breng de cueing hendel in opstaande positie.
- Breng de arm maar de gewenste locatie op deplaat.
- Breng de cueing hendel maar beneden. De arm zal zicht zakken en deplaat begint te spelen.
- Wanner de plaat afgelopen is, brengt u de hendel waar maar boven en daarna brengt u de arm waar in rustpositie.
- Om de naaldverlichting te activeren drukt u op de toets ernaat.
SNELHEIDSREGELING
Wanner de schuiver in de centerpositie staat, draait deplaat op normale snelheid. Door de schuiver te verplaatsen, kan u de snelheid binnen een bereik van ± 10% regelen.
Met de strobopunten kan u steeds nakijken of de snelheid correct is afgesteld. Hierbij stelt u de schuiver in de middenpositie en verifieert u de lijn strobopunten (50Hz-33 of 45 toeren naargelang de keuze). Deze punten lijken stil te staan indien de snelheid correct is afgesteld.
Correctie kan eventuele gebeuren met de trimmers die zich onderaan het toestel bevinden.
ONDERHOUD
- Reinig de naald regelmatig met een zacht borsteltje om stofvorming te vermijden.
- Indien de klank verrormt of veel ruis meebrengt, gelieve de naald te verrangen.
- Indien de snelheid verloopt of nicht correcteer kan worden afgeregeld,gelieve de riem te verrangen.
REMOTE START/STOP
- Algemeen: op de platenspeler is een monojack chassis voorzien. Om een startaansluiting te make, neemt u een monojack 6,3 mm. Het volstaat om beiden punten van de mono-jack met elkaar te verbinden om de platenspeler te doein starten.
JB Systems mencpanelen: u neemt een standardkabel monojack maar mono-jack, welke u verbindt:tussen startfiche van de platenspeler en het gewenste startkanaal van de mengtafel.
