Tipo de producto	Tocadiscos de vinilo
Marca	JBSYSTEMS LIGHT
Modelo	HIGH Q10
Alimentación eléctrica	230 V AC, 50 Hz
Velocidades de reproducción	33⅓ y 45 RPM
Ajuste de velocidad	Control deslizante ±10 % con puntos estroboscópicos
Fuerza de apoyo recomendada	2 gramos (para la cápsula original)
Anti-skating	Ajustable, debe ajustarse al mismo valor que el contrapeso
Accionamiento	Por correa (excepto el modelo de tracción directa)
Brazo de lectura	Brazo recto con contrapeso y palanca de elevación
Cápsula incluida	Portacápsula con cápsula y aguja (cables codificados: blanco/azul/rojo/verde)
Iluminación de aguja	Sí, botón dedicado
Salidas de audio	Conector RCA (Cinch) + cable de masa
Control remoto	Jack mono de 6,3 mm para inicio/parada externa
Accesorios incluidos	Plato, fieltro, contrapeso, adaptador de 45 RPM, cubierta de plexiglás, manual de instrucciones
Mantenimiento	Limpiar la aguja con un cepillo suave; reemplazar la aguja si el sonido se distorsiona; reemplazar la correa si la velocidad es inestable
Instrucciones de seguridad	Desconectar antes del mantenimiento; no exponer a la humedad; usar el cable de alimentación suministrado
País de origen	No especificado, diseñado según las normas europeas

Preguntas frecuentes - HIGH Q10 JBSYSTEMS LIGHT

¿Cómo montar el plato y la correa?

Coloque el plato en el eje central, luego enrolle la correa alrededor del plato y la polea del motor. Después, coloque el fieltro sobre el plato.

¿Cómo ajustar el contrapeso para una presión de aguja correcta?

Libere el brazo, retire la cubierta de la aguja y ajuste el contrapeso hasta que el brazo flote en equilibrio. Luego gire la rueda del contrapeso para alinear el 0 con la línea central, luego gire el conjunto hasta el valor recomendado (2 g para la aguja original).

¿Cómo ajustar el anti-skating?

Ajuste el anti-skating al mismo valor que la fuerza de apoyo del contrapeso (generalmente 2 g). Esto evita distorsiones del sonido en las caras internas del disco.

¿Cómo elegir la velocidad de reproducción?

Use el selector de velocidad para elegir 33 o 45 RPM. Para discos de 45 RPM, use el adaptador de 45 RPM suministrado.

¿Cómo usar el ajuste fino de velocidad (pitch)?

El control deslizante permite una variación de ±10 % de la velocidad. En posición central, la velocidad es nominal. Puede verificar con los puntos estroboscópicos: si parecen inmóviles, la velocidad es correcta.

¿Cómo conectar el tocadiscos a una mesa de mezclas?

Conecte los conectores RCA (Cinch) a una entrada phono de la mesa. Conecte también el cable de masa al tornillo de masa del tocadiscos y de la mesa para evitar el zumbido.

¿Qué hacer si el sonido se distorsiona o es ruidoso?

Limpie la aguja con un cepillo suave. Si el problema persiste, reemplace la aguja. Verifique también la fuerza de apoyo.

¿Cómo reemplazar la correa?

Si la velocidad ya no es estable o es difícil de ajustar, reemplace la correa. Retire la correa usada del plato y la polea, luego instale la correa nueva siguiendo el mismo procedimiento que el montaje inicial.

¿Cómo usar el control remoto (inicio externo)?

Inserte un jack mono de 6,3 mm en la toma prevista en la parte trasera. Cortocircuitando los dos puntos del jack, el tocadiscos se inicia. Use un cable jack mono hacia una mesa JB Systems compatible.

¿Cómo encender la iluminación de la aguja?

Presione el botón ubicado junto al portabrazos para activar la iluminación de la aguja, útil para discotecas o entornos oscuros.

MANUAL DE USUARIO HIGH Q10 JBSYSTEMS LIGHT

Manual de instructaciones

Manual do utiliser

JBSYSTEMS

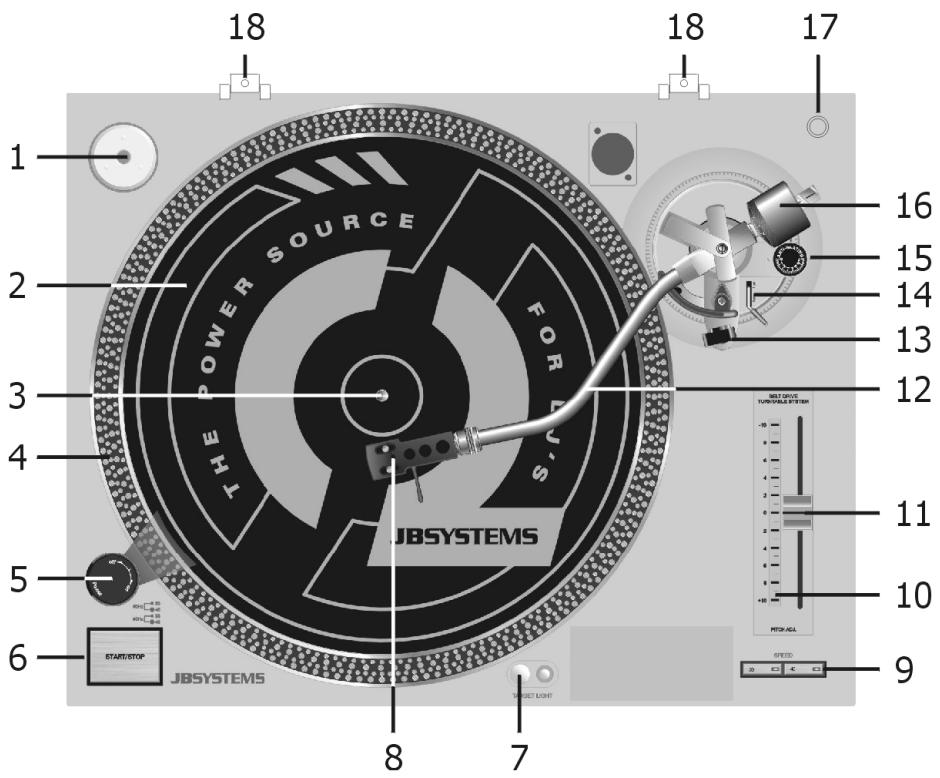

NAME OF PARTS

DENOMINACION DE LOS COMPONENTES

1. Adaptador 45 RPM
2. Patinador
3. Eje central
4. Indicación estroboscopica
5. Interruptor principal de encendido
6. Botón START/ STOP
7. Alumbrado de la capsula
8. Porta capsula con capsula y aguja
9. Selector de velocidad
10. Unicamente sobre modelos 'direct drive'
11. Deslizante de control de velocidad
12. Brazo
13. Soporte del brazo
14. Elevación del brazo
15. Control anti deslizante (Anti-skating)
16. Contra peso
17. Emplazamento para capsula
18. Bisagra para tapsa
19. Mando a distancia Este jack mono puede ser connectado a un interruptor externo de puesta en marcha (START/ STOP).

ANTES DEL USO

Comprobar que los componentes siguientes estén incluidos :

• Platillo
• Patinador
  Tapa anti-polvo
  Adaptador 45 RPM
• Contra peso
• Porta capsula con capsula y aguja
• Instruetiones de funciona

INSTALACION

• Desembalar todos los elementos.
• Colocar el adaptor 45 rpm.
• Colocar el platillo en el eje central.
• Colocar la correa al reededor del platillo y de la polea del motor.
• Colocar el patinador sobre el platillo.
• Fijar la Capsula en el porta capsula. Referirse a las instrucciones de la Capsula. Dejar la proteccion sobre la capsula durante la instalacion para evaporar daños.

Seguir los colores para conectar los hilos:

BLANCO = Canal izquierdo +

AZUL = Canal izquierdo -

ROJO = Canal derecho +

VERDE = Canal derecho -

Fijar el porta capsula al brazo manteniendolo horizontal.
- Instalar el contra peso en la parte trasera (girar el contra peso y pulsar despacio).
- Ajustar el equilibrio y la presión de la Capsula:
- Quitar la proteccion. Bajar el brazo. Soltar el carrojo de fijacion del brazo. Posicionar el contra peso para un equilibrio perfecto. Volver a colocar el brazo en su soporte. Con una mano, bloquear la parte trasera del contra peso, con la另一边 mano ajustar la parte cifrada para alinear el '0' en el eje del brazo.

Girar todo el contra peso para Obtener el peso correspondiente a capsula (referirse a sus instrucciones). La presión de la capsula de origen es de 2 gramos.

• Ajustar el control anti deslizante de equivalente valor al peso de la Capsula.
• Colocár la tapa anti-polvo.

CONEXIONES

• Enchufar la platina a la red.
• Conectar las clavijas RCA (Cinch) a una entrada PHONO de la mezcludora.
• Conectar el tornillo de masa de la platina con el de la mesa. Si la connexion no es correcta, pueda aparecer zumbido.

FUNCTIONAMIENTO

• Places un disco sobre el patinador. Para usar un disco 45 rpm, Coloquese el adaptor el el eje central.
• Elijase la velocidad (33 o 45).
• Soltar el carrojo del brazo.
• Quitar el cerrojo del porta brazo. Poner la palanca del eleva brazo en posicion alta.
• Disponga el brazo sobre la posicion deseada sobre el disco.
• Poner la palanca del eleva brazo en posición baja, el brazo bajo despacio sobre el disco.
  -Estaunidad estáequipada deuna luz decapsula.Pulsar el botonparaencoderla.

CÁMBIO DE VELOCIDAD

La velocidad puede ser modificada de ± 10% .

Deslizante en poicion central = velocidad normal.

La visualización estroboscopica permite controlar si la velocidad está correctamente ajustada. Lo suiviente se hace poniendo el deslizante en posición central y controlando los+puntos estroboscopicos (50 Hz - 33 o 45 rpm). Los+puntos tienen que parecer imóbiles. Si no es el caso, correjr con los 2 Trimmers situados en la parte inferior de la platina.

MANTENIMIENTO

• Con un cepillo suave, limpiar la capsula para quitar el polvo
• Contralary remplazar la aguja si ruido o distorsión
• Si la velocidad no es estable o dificil de ajustar,Cambiar la correa.

ARRANQUE A DISTANCIA

• General: conectar un cable jack mono 6,3mm en la parte trasera y hacer un cortocircuito.
• Mesas JB Systems: Conectar un cable jack mono-jack mono (disponible en el comércio) entre la platina y la mesa.
