BEDIENUNGSANLEITUNG HIGH Q10 JBSYSTEMS LIGHT

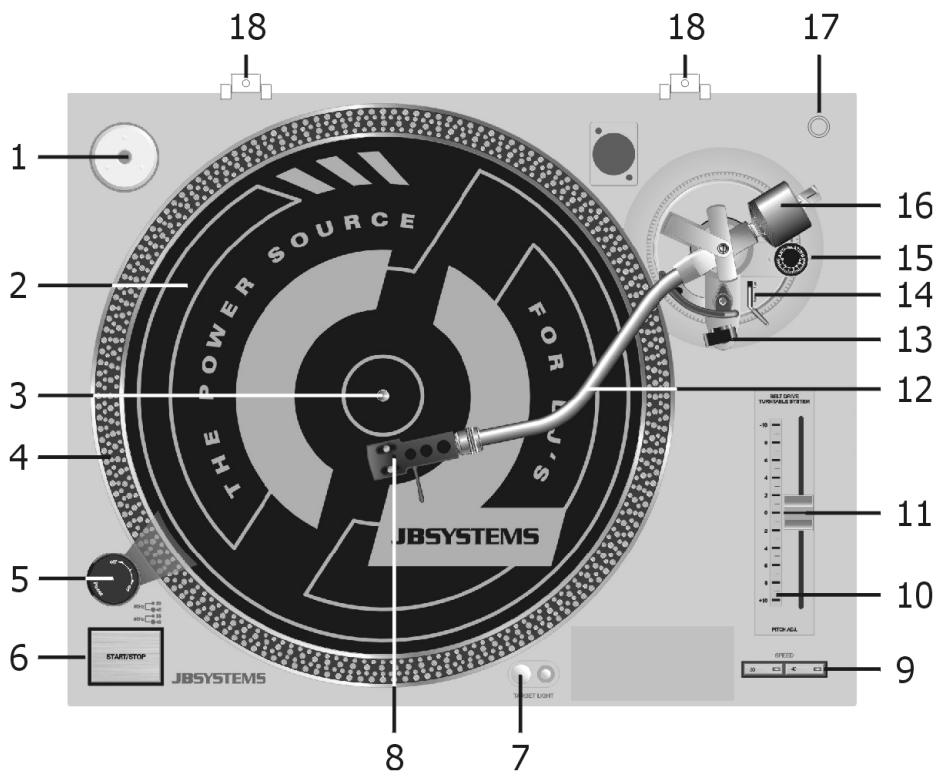

1. Plattenpuck (Single adapter)
2. Slipmat
3. Plattentellerachse
4. Stroboskopanzeige
5. Ein/Aus Schalter
6. Start/Stop Taste
7. Nadelbeleuchtung
8. Tonabnehmerschlitten mit Tonagnehmersystem und Nadel
9. Geschwindigkeitswahlschalter
10. Nur bei Direktantriebsmodell
11. Pitchfader zur Geschwindigkeitsanpassung
12. Tonarm
13. Tonarmauflage
14. Tonarmlift
15. Anti-Skatingregler
16. Kontergewicht
17. Montagehilfe für die Nadel
18. Deckelscharnier
19. Fernstartanschluβ

VOR GEBRAUCH

Folgende Zubehörteile müssen sich in der Geräteverpackung befinden:

Plattenteller
- Slipmat
Abdeckhaube
Singlepuck
Kontergewicht
- Tonabnehmerschitten mit System und Nadel
Bedienungsanleitung

MONTAGE

Entnehmen Sie alle Teile aus der Verpackung.
- Plazieren Sie den Plattenpuck in die damit vorgesehene Halterung.
- Drücken Sie den Plattenteller auf die Tellerachse.
- Legen Sie den Antriebsriemen um die Antriebsauchse des Motors.
- Legen Sie die Slipmat auf den Plattenteller.
- Montieren Sie den Tonabnehmerschlitten damit System an dem Tonarm auf korrekte Montage des Tonabnehmersystems achten. Die meisten Systeme sind farblich kodiert:

Weiβes Kabel = Linker Kanal + Blaues Kabel = Linker Kanal - Rotes Kabel = Rechter Kanal + Grünes Kabel = Rechter Kanal

Das Tonabnehmersystem kann im Systemschlitten nach vorne geschoben werden. Wenn Sie die optimale Postion befinden haben, mittels der Schrauben festziehen.

• Schieben Sie nun Ihr Kontergewicht auf das wichtere Ende des Tonarms. Nach vorne drehen bis Ihr Tonarm inkl. System frei schwebt. Achtung, der Tonarmarf sich nicht in der Arretierung befinden. Drehen Sie nun den Skalenring des

Gewichtes auf die Nullstellung. Anschließlich drehen Sie das gesamte Gewichtamt Skalenring auf das für Ihr Tonabnehmersystem nötige Auflagegewicht. Für das beigepackte System ist das optimal Auflagegewicht 2 Gramm.

Regeln Sie nun am Anti-Skating den Gegendrift für Ihr System.
Montieren Sie nun Ihre Abdeckhaube.

ANSCHLUβ DES GERÄTES

• Verbinden Sie Ihr Netzkabel mit Ihrer Netzsteckdose 230-240V.
• Verbinden Sie die Cinchkabel des Plattenspielers mit den Phono-Eingangen Ihres Mischpultes oder Ihres Verständerkers.
• Verbinden Sie das Massekabel des Plattenspielers mit dem Masseanschluß Ihres Mischpultes oder Ihres Verständerkers. Ohne Massekabel kann ein störendes Brummen im Audiosignal auftreten.

BEDIENUNG

• Legen Sie eine Schallplatte auf die Slipmat des Plattentellers. Für Singles benutzen Sieitte den Adapter Puck.
• Wahlen Sierette die entsprechende Geschwindigkeit: 33 oder 45 Umdrehungen/Minute.
• Losen Sie die Tonarmarretierung und haben den Tonarmittels des Tonarmilftes in dei höchste Position.
• Schieben Sie nun den Tonarm an die gewünschte Position über Ihrer Schallplatte.
• Drücken Sie nun den Tonarmlifthebel nach unten, der Tonarm wird sich langsam senken.
• Wenn die Wiedergabe der Platte zu Ende ist, drücken Sie den Tonarmlift wieder nach oben und schwenken den Tonarm wieder zu seiner Auflage darüber.
• Um dei Nadelbeleuchtung zu aktivieren drücken Sieitte auf den bereitshenden Knopf.

GESCHWINDIGKEITSREGELUNG

Wenn der Pitchfader in der Mittelstellung einrastet, dreht Ihr Plattenteller mit Standardgeschwindigkeit.

Durch schieben des Faders in die Plu-oder Minusposition verändern Sie die Geschwindigkeit des Plattentellers um maximal ± 10% der Standardgeschwindigkeit.

Mittels der Geschwindigkeitsmarkierung (Punkte) auf Ihrem Platten-tellerrand und der Stroboskoplampe konnen Sie in der Mittel-stellung kontrolieren ob ihre Standardgeschwindigkeit korrekt ab-gestimm ist. Die Punkte müssen optisch vor Ihrem Auge stillstehen (50 Hz-33/45 rpm).

WARTUNG

• Reinigen Sie reglemäßig die Tonabnehmernadel mit einer speziellen Bürste um Staubansammlungen zu entfernen.
• Sollte sich Ihr gewohntes Klangbild verändern, sollen den Sie die Nadel durch eine neue ersetzen.
• Sollte sich die Wiedergabe leiirnd anhoren empfieht es sich den Antriebsriemen zu ersetzen.

FERNSTART

Auf der Rückseite Ihres Plattenspielers befindet sich eine 6,3 mm Klinkenbuchse. Verbinden Sie diese Mittels eines Standardkabels mit der Klinkenbuchse Ihres JB Systems Mischpultes.
