MODE D'EMPLOI FX 1700 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été créé pour la production de produits de lumières décoratives et est utilisé dans des spectacles lumineux.
• Machine à brouillard tous usages et très puissante.
• Pompe à haute pression permettant une production importante de brouillard.
• Equipé d'un élément chauffant moulé sous pression de 1600 watts.
• Equipé de 2 canaux DMX (intervalle + durée) Commande à distance avec timer intégré:
• Intervalle régulable: de 9 à 275 secondes
• Durée de la projection de fumée régulable: de 0,5 à 13 secondes
• Activation manuelle
• Une commande à distance sans fil (RC-1) est disponible en option. Appareil extrêmement fiable.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants.

• Appareil FX1700 Mode d'emploi Commande à distance de temporisation.

Instructions de sécurité:

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le cercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil quequippez remplacer vous-même. Confiez l'entretien uniquement à

des techniciens qualifiés. La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution. Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur. Ce symbole signifie : lire le mode d'emploi.

Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire, la distance minimum entre la machine à fumée et un objet. La distance minimum entre la machine à brouillard et un objet doit être supérieure à un mètre. NE JAMAIS mettre les mains à proximité de la sortie du brouillard, car celui-ci est très chaud et il pourrait provoquer de graves brûlures! - Afin de protéger l'environnement, merci de recycler les emballages autant que possible. - Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. - Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages. - Cet appareil est destiné à une utilisation à l'intérieur uniquement. - Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation. - Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil. - Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. - Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulte. - Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement. - Ne pas laisser l'appareil à portée des enfants. - Les personnes inexpérimentées ne doivent pas utiliser cet appareil. - La température ambiant maximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. - La température des parois de l'appareil peut atteindre 85°C. Ne pas toucher ces parois à mains nues en cours de fonctionnement. Assurez-vous de plusieurs placer l'appareil sur une surface stable; n'installez jamais la machine à brouillard au-dessus du public, car une petite goutte de liquide risque toujours de tomber de l'endroit où sort le brouillard. - Laissez refroidir l'appareil environ 10 minutes avant d'assurer son entretien. - Débranchez toujours l'appareil du secteur quand il n'est pas utilisé pendant une longue période ou avant d'assurer son entretien. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil. - Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié. - Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles! L'appareil doit être à la masse selon les règles de sécurité. - Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. - Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques! - En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement. - La carrosserie doit être remplacée si elle est visiblement endommagée - Utilisez l'emballage d'origine si l'appareil doit être transporté. - Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

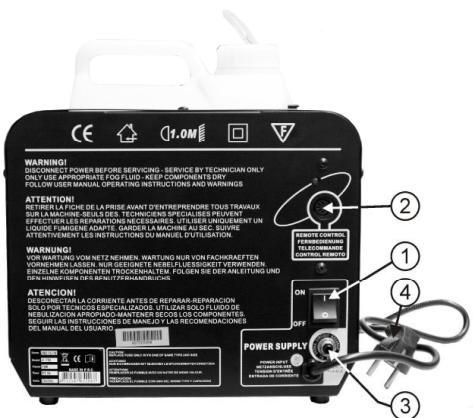

Description

1. INTERRUPEUR SECTEUR : utilisé pour permettre la machine à brouillard en ou hors service.
2. ENTREE POUR LA COMMANDE A DISTANCE: est utilisée pour connecter la commande à distance (inclue) ou la commande à distance sans fil (en option).
3. FUSIBLE PRINCIPAL: il s'agit d'un coupe-circuit automatique. Quand le fusible a disjoncté, il faut d'abord localiser le problème et apporter une solution à ce qui a provoqué le déclenchement du fusible. Quand ce problème a trouvé sa solution, puissez simplement appuyer sur le bouton pour remettre le coupe-circuit en fonction.
4. Cable d'alimentation secteur : doit être raccordé à une prise murale munie d'une prise de terre.

Instructions d'utilisation

• Installez la machine à brouillard sur une surface plane et parfaitement stable. Assurez-vous que personne ne soit en mesure d'approcher les mains à proximité de la sortie, car le brouillard est très chaud et peut causer de graves brûlures!!! Assurez-vous que le réservoir à liquide (producteur de brouillard) n'est pas vide. Utilisez toujours du liquide de bonne qualité pour remplir le réservoir. Refermez immédiatement le réservoir pour éviter que des impuretés n'entrent dans le réseau.
• Connectez la commande à distance qui est livrée avec l'appareil à l'entrée "remote control" qui se trouve à l'arrière de l'appareil (2). Ne branchez/débranchez jamais la commande pendant que la machine est sous tension! Assurez-vous que la machine à brouillard est bien raccordée à une prise murale munie d'une prise de terre.
• Mettez la machine à brouillard sous tension et attendez environ 8 minutes (correspondant au temps de chauffe).

IMPORTANT: la machine à fumée est prête à l'emploi quand la LED verte au-dessus du bouton "manual fogging" (n°3 sur la commande) est allumée.

Utilisation avec la commande à distance livrée :

1. REMOTE CABLE: reliez le connecteur à 5 broches (1) à l'entrée pour contrôle à distance qui se trouve à l'arrière de la machine à fumée.
2. SORTIE DMX: connecteur femelle à 3 broches qui peut être utilisé pour relier la machine à fumée au prochain appareil dans la chaîne DMX.
3. ENTRÉE DMX: connecteur mâle à 3 broches qui peut être utilisé pour relier la machine à fumée à un contrôleur DMX ou à un autre appareil dans la chaîne DMX.
4. INTERUPTEURS POUR DMX: sont utilisés pour régler l'adresse DMX.
5. BOUTON "INTERVAL": quand la machine à fumée est en mode "timer", vous pouze utiliser entre deux jets de fumée (de 9secondes à 275sec
6. BOUTON "DURATION": quand la machine à fumée est en mode "timer", vous pouvez utiliser ce bouton pour déterminer la durée de chaque jet de fumée (de 0,5secondes à 10secondes)

1. BOUTON D'ACTIVATION MANUELLE: tant que la LED verte est allumée, vous pouvez appuyer sur ce bouton pour envoyer instantanément un jet de fumée. (peu importent le mode de fonctionnement que vous avez sélectionné avec le bouton on/off [8])
2. BOUTON TIMER ON/OFF: est utilisé pour activer/désactiver la fonction "timer":
3. La LED est verte: la fonction timer est activée, utilisez les boutons de réglage "interval" et "duration".
4. La LED est éteinte: la fonction timer est désactivée, la machine à fumée peut être utilisée en mode DMX ou manuel.

9. Bouton on/off:

• La LED est allumée: le contrôleur peut être utilisé.
• La LED est éteinte: la machine produira continuellement de la fumée. (jusqu'au moment que la machine devra de nouveau un peu chauffer)

Quelques informations supplémentaires:

• Fonctionnement manuel: désactive le timer (bouton "8")
• Fonctionnement avec timer: activez la fonction timer (bouton "8")
• Fonctionnement DMX: désactiver le timer (bouton "8"), le prochain chapitre vous apprend comment installer et régler la machine à fumée pour un fonctionnement par DMX.

Info: vous pouvez appuyer sur le bouton d'activation manuelle (7) à n'importe quel moment pour produire un peu plus de fumée si nécessaire.

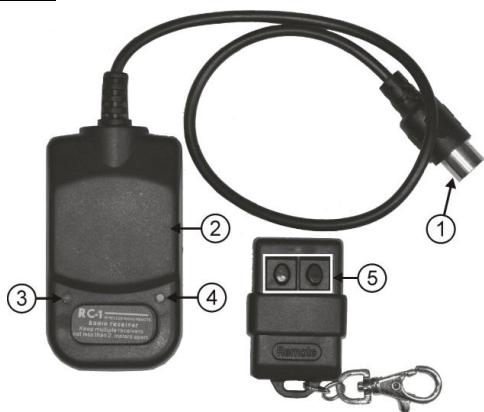

Utilisation avec la commande à distance sans fil (RC-1):

• Raccordez le connecteur spécial à 5 broches (1) à l'entrée destinée à la commande à distance qui se trouve à l'arrière de l'appareil. La LED rouge (3) s'allume.
• Grâce à sa surface aimantée, fixez le récepteur à distance (2) sur la face arrière de la machine à brouillard.
• Quand la machine à brouillard est prête à fonctionner, la LED verte (4) s'allume.
• La machine à brouillard produit alors du brouillard tant que vous appuyez sur un des deux boutons (5) de la commande sans fil. (après chaque temps, la LED verte du récepteur s'éteint pour signaler que la machine à brouillard est de nouveau en période de chauffe ; pendant ce temps, il est impossible de produire du brouillard).

Remarque : la distance maximale entre la

La commande à distance sans fil et la machine à brouillard est d'environ 25 mètres.

Fonctionnement DMX:

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

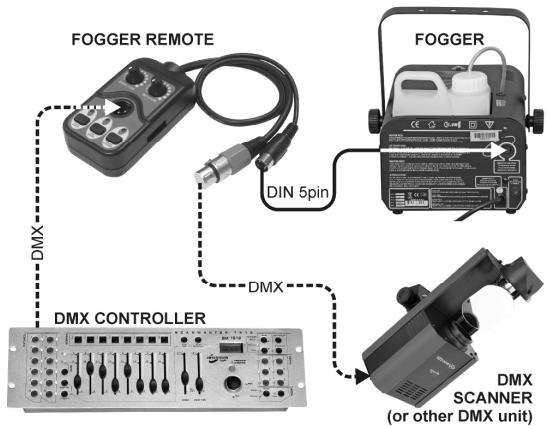

Installation électrique:

• Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements lumineux intelligents. Vous devez connecter en guirlande leur contrôle DMX et tous les appareils avec un câble balancé de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas! Assurez-vous que les appareils sont tous branchés sur le secteur.
• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir qui est la commande du contrôlleil. Il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte :

Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	Bouclege du dernier appeareil dans la chaine

On peut combiner les valeurs de ces interrupteurs de manière à broker n'importe quelle adresse de départ entre 1 et 512 :

Réglage adresse = 01	→ int. 1 = ON	valeur = 1
Réglage adresse = 04	→ int. 3 = ON	valeur = 4
Réglage adresse = 07	→ int. 1+2+3 = ON	valeur = 1+
Réglage adresse = 10	→ int. 2+4 = ON	valeur = 2+

Réglage adressé = 62 → int. 2 + 3 + 4 + 5 + 6 = ON valeur = 2 + 4 + 8 + 16 + 32 = 62

IMPORTANT: l'interrupteur DIP #10 est une résistance de bouclage de chaîne de 100 ohm DMX. Vous pouvez la mettre en position ON si la machine est le DERNIER appelé de la chaîne DMX. Si ce n'est pas le cas, vous devez la mettre en position OFF!

Tableeaudmx:

CANAL 1 = DUREE

VALEUR DMX	DUREE
0-15	Pas de fumée
16-31	Fumée continue
32	0.5 sec
35	0.7 sec
40	1.0 sec
45	1.5 sec
50	1.6 sec
55	1.8 sec
60	2.0 sec
65	2.3 sec
70	2.5 sec
75	2.8 sec
80	3.0 sec
85	3.3 sec
90	3.7 sec
95	4.0 sec
100	4.2 sec
105	4.4 sec
110	4.8 sec
115	5.0 sec
120	5.2 sec
125	5.5 sec
130	5.7 sec
135	6.0 sec
140	6.2 sec
145	6.5 sec
150	7.0 sec
155	7.2 sec
160	7.6 sec
165	7.8 sec
170	8.0 sec
175	8.4 sec
180	8.6 sec
185	8.8 sec
190	9.0 sec
195	9.5 sec
200	9.8 sec
205	10.0 sec
210	10.2 sec
215	10.5 sec
220	10.8 sec
225	11.0 sec
230	11.3 sec
235	11.5 sec
240	11.8 sec
245	12.0 sec
250	12.5 sec
255	12.7 sec

CANAL 2 = INTERVALLE

VALEUR DMX	INTERVALLE
0-15	9 sec
16-31	10 sec
32-47	20-23 sec
48-63	33-36 sec
64-79	46-49 sec
80-95	60-63 sec
96-111	75-78 sec
112-127	92-96 sec
128-143	110-114 sec
144-159	130-133 sec
160-175	150-154 sec
176-191	170-176 sec
192-207	193-200 sec
208-223	213-220 sec
224-239	233-248 sec
240-255	268-278 sec

Maintenance

• Mettez l'appareil hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.

Nettoyage de la machine à brouillard :

Pour éviter de boucher l'élément chauffant, la pompe et les canalisations, la machine à brouillard doit être nettoyée régulièrement : s'acquitter de cette tâche après chaque "tranche" de 100 heures de fonctionnement continu est une solution satisfaisante.

• Mettez la machine à brouillard hors tension.
• Enlever la buse d'éjection (partie métallique par où le brouillard se dégage).
• Enlevez le liquide à brouillard du réservoir.
• Remplissez le réservoir avec environ un litre d'une solution composée à 80 % d'eau distillée et à 20 % de vinaigre blanc.
• Mettez la machine à brouillard sous tension et attendez pendant environ 8 minutes (correspondant au temps de chauffe).
• Mettez la machine à brouillard en mode de production continue jusqu'à ce que le réservoir soit vide.
• Remettez la buse d’éjection en place.
• Enlevez les éventuels résidus de la solution de nettoyage et remplissez le réservoir de liquide à brouillard.

Remarque: ce nettoyage devrait être effectué à l'extérieur, car la solution au vinaigre dégage une très mauvaise odeur.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: CA 230V, 50Hz

Consommation : 1600 watts

Canals DMX: 2 (durée du jet + intervalle)

Fusible: 10A, coupe-circuit thermique avec fonction "auto reset"

Sortie: 21000piedscubiques/min

Temps de chauffe : 8 min

Contenance du réservoir : 5L

Dimensions: 435 × 280 × 290 ~mm

Poids: 10 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
