Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Zeer krachtige all-round fogger.
• Hogedruk pomp voor sterke rookuitsstoot.
• Uitgerust met gegoten 1600W verwarmingselement.
• Uitgerust met 2 DMX kanalen (interval + duur)
• Bijgeleverde afstandbediening met timer:

Regelbare intervaltijd: van 9 tot 275 seconden
Regelbare rookuitstoot duur: van 0,5 tot 13 seconden
- Manuele bediening

• Optionele RC-1 draadloze afstandsbediening beschikbaar.
• Extreem betrouwbaar.

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
  FX1700 fogger
• Timer afstandsbediening

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WAARSCHUWING: Om het risico op elektrcutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de da anwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrcutie in te houden.

Het uitroepteken binnen de gelijkbenige drihoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol bepaalt: de minimumafstand ten opzichte van voorwerpen. De minimumafstandussen de rookmachine en voorwerpen要去en dan 1 meter+zijn. Hou uw handen NOOT血液循环 de rookuiilaat, de rook is zeer warm en kan voor zware brandwonden zorgen !!!

• Om het milieu te beschermen, probeer zoveeel möglichk het verpakkingsmateriaal te recycleren.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt,要去 U het direct van het Lichtnet afkoppelen.
• Plaats de installment op eenplaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85^ bereiken. Raak de metalen ombouwijdens het gebruik Niet met blote handen aan.
• Verzeker u ervan de rookmachine te installeren op een vlakke ondergrund, installer de rookmachine nooit boven een publiek, een beetje vloeistof kan alsijd uit de rookuitgang druppelen.
• Laat het toestel ongeveer 10 minutes afkoelen alvorens te starten met de onderhoudsbeurt.
• Trek altijd de stekker uit alvorens te beginnen met de onderhoudsbeurt.
• Controller dan die aangegeven op de hinterzijde van het toestel.
• De elektrische kabel behoort alsigt in uistekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame Personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften要去it toestel geaard worden.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing要去 vervangen worden als ze zichtaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd要去 worden.
• Om veiligheidsredenen is het verboden om oncegauthoriseerde modificaties aan het toestel aan te brengen.

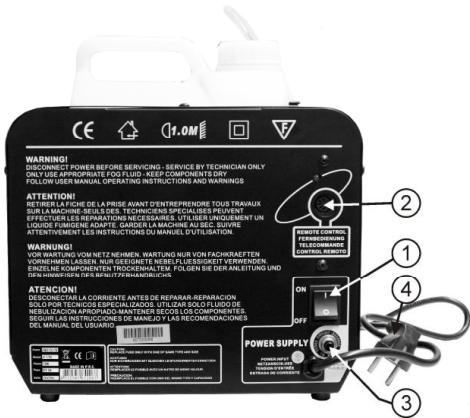

BESCHRIJVING:

1. NETSCHAKELAAR: Hiermee schakelt u de rookmachine aan/uit
   2.INGANG AFSTANDBEDIENING:Hier dient u de meegeleverde afstandsbediening of de optionele draadloze afstandbediening aan te sluiten.
2. HOOFDZEKERING: Dit is een automatische zekering. Wanneer de zekering is gesprongen, lokaliseer en los dan eerst het probleem op dat ervoor gezorgd heeft dat de zekering gesprongen is. Wanneer het probleem opgelost is, druk dan simpelweg op de knop om de zekering te resetten.
3. NETKABEL: Dient aangesloten te worden op een geaard stopcontact .

BEDIENING

• Plaats de rookmachine op een vlakke en zeer stabiele ondergrond. Verzeker u ervan dat niemand zichen/haar handen vlak voor de rookuitlaat kanplaaten. De rook is zeer warm en kan voor ernstige brandwonden zorgen !!!
• Verzeker u ervan dat de vloeistoftank Niet leeg is. Gebruik steeds rookvloeistof van goede kwaliteit om de tank te vullen. Sluit de tank onmiddelijk na het vullen om te voorkomen dat er vuil in de reservoir worden.
• Sluit de meegeleverde controller aan op de "remote control" ingang (2) die zich op deijkenkant van de rookmachine bevindt. Sluit de controller Niet aan of ontkoppel hem Niet werijl het toestel onder stroom staat!
• Verzeker u ervan de rookmachine aan te sluiten op een geaard stopcontact.
• Schakel de rookmachine en wacht ongeveer 8 minutes (opwarmtijd)

BELANGRIJK: de rookmachine is maar voor gebruik wanner de groene LED boven de "manual fogging" toets (n°3 op de controller) aan is.

Wanner u de rookmachine gebrukt met de meegeleverde timer/DMX afstandsbediening:

1. CONTROLLER KABEL: verbind de speciale 5pins connector (1) met de aansluiting voor de afstandbediening die zich aan dechterkant van de rookmachine bevindt.
2. DMX UITGANG: vrouwelijkke 3-pins connector die gebruikt worden om de rookmachine te verbinden met het volgende toestel in de DMX keten.
3. DMX INGANG: mannelijke 3-pins connector, worden gebruikt om de rookmachine te verbinden met een DMX controller of met een ander toestel in de DMX keten.
4. DMX DIP-SCHAKELAARS: worden gebruikt om het DMX start adress in te stellen.
5. INTERVAL KNOP: wanner de timer modus ingeschakeld is kunt u deze knop gebruiken om de wachtijdussen 2 rookuitstoten (interval) in te stellen (van 9seconden tot 275seconden)
6. DURATION KNOP: wanner de timer modus ingeschakeld is kurz u重点领域 knop gebruiken om de tijsdsduur van elke rookuitsstoot in te stellen (van 0,5seconden tot 10seconden)
7. MANUAL FOGGING TOETS: zo lang de groene LED aan is kut u op om het even welk moment op deze toets drukken om rook ut te stoten. (ondecht in welke stand de aan/uit toets [8] staat)

8. TIMER AAN/UIT TOETS: worden gebruikt om de timer functie aan/uit te zetten:

9. LED is groen: de timer functie is geactiveerd, gelebruik de interval + uitstoottijd knoppen.

10. LED isuit: de timer functie staatuit, de rookmachine kan via DMX of manueel bediend worden.

11. AAN/UIT: worden gebruikt om de controller aan/uit te zetten:

12. LED is aan: de controller kan gebruikt worden.

13. LED is uit: de rookmachine zal continu rook produceren. (tot het toestel terug moet opwarmen)

Wat extra informatatie:

• Manuele Werking: zet de timeruit (toets "8")
• Werking met timer: zet de timer functie aan (toets "8")
• Werking via DMX: zet de timeruit (toets "8"), leer in het volgende hoofdstuk hoe u de rookmachine要去 installeren en instellen om via DMX te werken.

Hint: u kurz op om het even welk moment om de "manual fogging" toets (7) drukken om indien nodig wat extra rook ui te stoten.

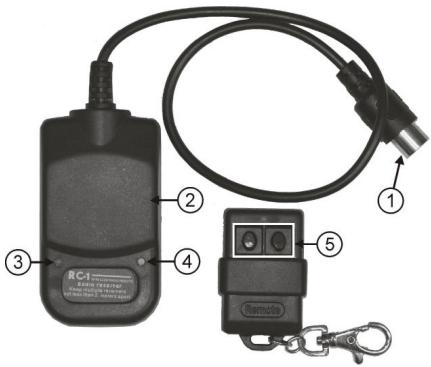

Wanner u de rookmachine gebruikt met de optionele draadloze RC-1 afstandsbediening:

• Sluit de speciale 5pin connector (1) aan op de afstandsbedieningingang op dechyterzijde van derookmachine.
• Bevestig de ontvanger van de afstandsbediening (2) met zijn magnetische ondergrond op de weiterzijde van de rookmachine.
• Wonneer de rookmachine maar is voor werkung, slaat de groene LED (4) aan.
• De rookmachine produeert rook zolang dat u een van de 2 toetsen (5) indrukt op de draadloze afstandsbediening. (Na eenijdje za de groene LED op de ontvangeruit gaan om aan te tonen dat de rookmachine terug opwarmt, gedurende dezeperiode kan u geen rook produceren)

Opmerking: de maximale afstand tussen de draadloze afstandsbediening en de rookmachine kan ongeveer 25 m bedragen.

WERKING VIA DMX:

Belangrijk: De elektrische installmentie zou alleen uitgevoerd要去en worden door een bekwaam person volgens de voorschriften voor elektrische en mechanische verilgheid in uw land.

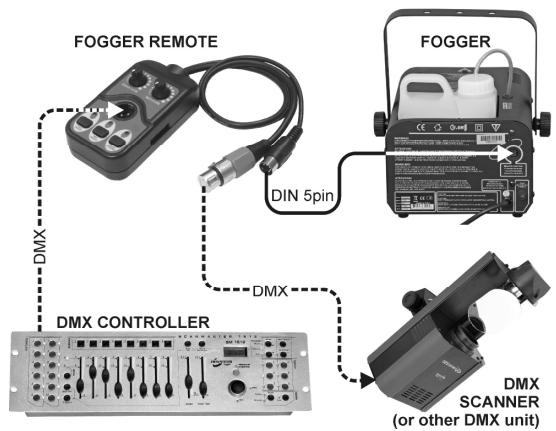

Electrische installment:

• Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om lichtuitrustingen te bedieren. U moet uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
• Zowel de 3pins-XLR als de 5pins-XLR aansluiting worden gebruikt, de 3pins-XLR is darüber meer populaire want deze kabels zijn compatibel met symmetrische microfoonkabels.

Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatif signala (-) ~ Pin3 = Positief signala (+)

Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatif signal ( - ) ~ Pin3 = Positief signal (+) ~ Pins4+5 nicht in gebruik.

• Om vreemd gedrag van de lichteffecten,veroorzaakt door storing, te voorkomen, moet u een aflsuitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit zal eenvoudig weg Niet werken!
• Weet zeker dat alle units op het Lichtnet�zijn aangesloten.
• Elk lichteffect in de keten heeft een eigén DMX startadres nodig zDat het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie za u leren hoe het DMX adres in te stellen.
  90-120 ohm resistor

Hoe de DIP-schakelaars gebruiken om het gewenste DMX startadres in te stellen:

Elk van de eerste 9 DIP-schakelaars stemt overeen met een bepalde DMX-waarde

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Waarde	1	2	4	8	16	32	64	128	256	Afsluitweerstand voor het hoogste toestel

U kunt de waarden van deze schakelaars combineren om zo om het even welk startadresussen 1 en 512 te bekomen:

Startadres = 01 schakelaar 1 = ON waarde: 1
Startadres = 04 schakelaar 3=ON waarde: 4
Startadres = 07 schakelaar 1 + 2 + 3 = ON Waarde: 1 + 2 + 4 = 7
Startadres = 10 schakelaar 2 + 4 = ON waarde: 2 + 8 = 10

Startadres = 62 schakelaar 2 + 3 + 4 + 5 + 6 = ON waarde: 2 + 4 + 8 + 16 + 32 = 62

BELANGRIJKE OPMERKING: DIP schakelaar #10 is een ingebouwde aflsuitweerstand van 100 ohm DMX.

U kunt deze schakelaar in de ON-positie zetten wanner de rookmachine het LAATSTE toestel in de DMX keten is. In alle andere gevallen MOET deze in de OFF positie staan!

FONCTIONS DMX:

• Zet het toestel UIT, trek de netstekkeruit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontrolerd.

• Alle schroeven gelebracht om het te toestel te installereren en alijken onderdelen要去en goed vastgedraaidন en mogen Niet verroest�.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers)月至n absolutuit niet verwrongen zich.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt werden.

De schoonmaak van de rookmachine:

Om belemmeringen in het verwarmingselement, pomp en buizen te voorkomen, dient de rookmachine op regelmatie basis schoongemaaakt te worden: elke 100 uren continue werking is een goede referentie

Schakel de rookmachine uit
- Verwijder de spuitkop (metalen gedeelte waar de rook de rookmachine verlaat)
- Verwijder de rookvloeistofuit de tank
Vul de tank met ongeveer 1 liter mensel dat 80% gedistilleerd water en 20% witte azijn bevat.
- Schakel de rookmachine aan en wacht ongeveer 8 Minutes (warm-upijd)
- Plaats de rookmachine in continue werking totdat de tank leeg is.
- Plaats de spuitkop terug op+zijn plaats
- Verwijder eventuele bezinksels van de schoonmaakvloeistof en hervul de tank met rookvloeistof

Opmerking: deutsche schoonmaak dient buitenshuis plaats te vinden; het azijnmengsel produeert een vreselijke geur!

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakbekwaam personneel!!

Stroomverbruik: 1600 Watt

DMX Kanalen: 2 (werkingstijd + intervalijd)

Zekering: 10A "auto reset" thermische zekering

Uitstoot: 21000 kubieke voet/min

Warm up tijd: 8 min

Tankinhoud: 58

Afmetingen: 435 × 280 × 290 ~mm

Gewicht: 10 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleding downloads via Onze website: www.beglec.com
