GEBRUIKSAANWIJZING FX 1000 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigeneiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Zeer krachtige all-round fogger.
• Hogedruk pomp voor sterke rookuitsstoot.
• Uitgerust met gegoten 1000W verwarmingselement.
• Uitgerust met 2 DMX kanalen (interval + duur)
• Bijgeleverde afstandbediening met timer:

Regelbare intervaltijd: van 9 tot 275 seconden
Regelbare rookuitstoot duur: van 0,5 tot 13 seconden
- Manuele bediening

• Optionele RC-1 draadloze afstandsbediening beschikbaar.
• Extreem betrouwbaar.

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt Niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te konnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
  FX1000 fogger
• Timer afstandsbediening

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

K OF ELECTRIC SHOCK

DO NOT OPEN

WAARSCHUWING: Om het risico op elektracutie zoveel möglich te vermijden mag u nooit de behuizing verwijdersen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De blikkempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrcutie in te houden.

Het uitroepteken binnen de gelijkbenige drihoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol bepaalt: de minimumafstand ten opzichte van voorwerpen. De minimumafstandussen de rookmachine en voorwerpen moet meer dan 1 meter zich. Hou uw handen NOOIT dicht bij de rookuiilaat, de rook is zeer warm en kan voor zware brandwonden zorgen !!!

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmaterialiaal te recycleren.
• Stel dit apparaat nicht bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermiinden. Indien een vreemd voorwerp in het apparatusaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Plaats de installment op eenplaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85^ bereiken. Raak de metalen ombouwijdens het gebruik Niet met blote handen aan.
• Verzeker u ervan de rookmachine te installeren op een vlakke ondergrund, installer de rookmachine nooit boven een publiek, een beetje vloeistof kan.altijd uit de rookuitgang druppelen.
• Laat het toestel ongeveer 10 Minutes afkoelen alvorens te starten met de onderhoudsbeurt.
• Trek altijd de stekker uit alvorens te beginnen met de onderhoudsbeurt.
• Controller dan die aangegeven op de hinterzijde van het toestel.
• De elektrische kabel behoort algtd in uistekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zijn dealer of vergelijkbare belwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Volgens de veiligheidsvoorschriften要去 dit toestel geaard worden.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing moet verrangen worden als ze zichtaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd要去 worden.
• Om veiligheidsredenen is het verboden om ongeauthoriseerde modificaties aan het toestel aan te brengen.

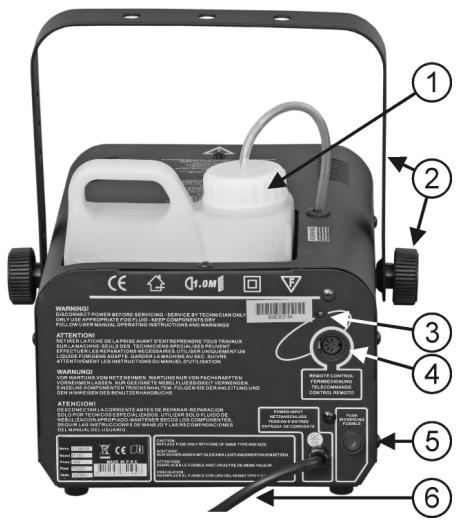

BESCHRIJVING:

1. ROOKVLOEISTOF RESERVOIR: moet opgevuld worden met CE gekeurde rookvloeistof. Gebruik het toestel NOOIT met een leeg reservoir aangezien dit de pomp van de rookmachine beschadigd.
2. OPHANGBEUGEL: met 2 knuppen aan beiden zeiden om het toestel vast te zetten. Tevens voorzien van een gat voor een bevestigingshaak.
3. POWER LED: duid aan dat het toestel op het stroomnet is aangesloten.
   4.INGANG AFSTANDSBEDIERING:Hier dient u de meegeleverde afstandsbediening of de optionele draadloze afstandsbediying aan te sluiten.
4. HOOFDZEKERING: Wanner de zekering is gesprongen, lokaliseer en los dan eerst het probleem op dat ervoor gezorgd heeft dat de zekering gesprongen is. Wanner het probleem opgeloste is, verrang dan de beschadigde zekering door een zekering van hetzelfde type metdezelfde elektrische eigenschappen.
5. NETKABEL: Dient aangesloten te worden op een geaard stopcontact .

BEDIENINGSVOORSCHRIFTEN

• Plaats de rookmachine op een vlokke en zeer stabiele ondergrund. Verzeker u ervan dat niemand zichen/haar handen vlok voor de rookuitlaat kanplaaten. De rook is zeer warm en kan voor ernstige brandwonden zorgen !!!
• Verzeker u ervan dat de vloeisteftank Niet leeg is. Gebruik steeds rookvloeistof van goede kwaliteit om de tank te vullen. Sluit de tank onmiddelijk na het vullen om te voorkomen dat er vuil in de reservoir worden.
• Sluit de meegeleverde controller aan op de "remote control" ingang (2) die zich op de城县kant van de rookmachine befindt. Sluit de controller Niet aan of ontkoppel hem Niet verwij het toestel onder stroom staat!
• Verzeker u ervan de rookmachine aan te sluiten op een geaard stopcontact.
• Schakel de rookmachine en wacht onceveer 8 minutes (warm-upijd)

BELANGRIJK: de rookmachine is maar voor gebruik wanner de groene LED boven de "manual fogging" toets (n°3 op de controller) aan is.

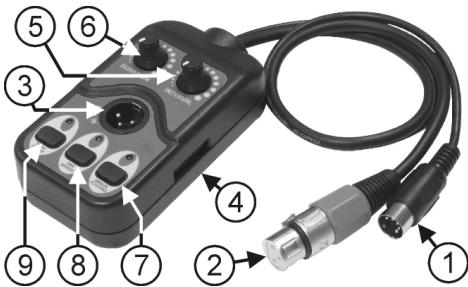

Wanner u de rookmachine gebrukt met de meegeleverde time afstandsbediening:

1. CONTROLLER KABEL: verbind de speciale 5pins connector (1) met de aansluiting voor de afstandbediening die zich aan de城县kant van de rookmachine bevindt.
2. DMX UITGANG: vrouwelijke 3-pins connector die gebruikt worden om de rookmachine te verbinden met het volgende toestel in de DMX keten.
3. DMX INGANG: mannelijke 3-pins connector, wordt gebruikt om de rookmachine te verbinden met een DMX controller of met een ander toestel in de DMX keten.
4. DMX DIP-SCHAKELAARS: worden gebruikt om het DMX start addres in te stellen.
5. INTERVAL KNOP: wanner de timer modus ingeschakeld is kunt u deze knop gebruiken om de wachtelijkussen 2 rookuitsstoten (interval) in te stellen (van 9seconden tot 275seconden)
6. DURATION KNOP: wonneer de timer modus ingeschakeld is kut u deze knop gebruiken om de tijdsduur van elke rookuitstoot in te stellen (van 0,5seconden tot 10seconden)

1. MANUAL FOGGING TOETS: zo lang de groene LED aan iskest u op om het even welk moment op\ deze toets drukken om rook uit te stoten. (ongeacht in welke stand de aan/uit toets [8] van de timer\ staat)

2. TIMER AAN/UIT TOETS: worden gebruikt om de timer functie aan/uit te zetten:

3. LED is groen: de timer functie is geactiveerd, gebruik de interval + uitstoottijd knappen.

4. LED isuit: de timer functie staatuit, de rookmachine kan via DMX of manueel bediend worden.

5. AAN/UIT: worden gebruikt om de controller aan/uit te zetten:

6. LED is aan: de controller kan gebruikt worden.

7. LED is uit: de rookmachine zal continu rook produceren. (tot het toestel terug moet opwarmen)

Wat extra informatatie:

• Manuele Werking: zet de timer uit (toets "8")
• Werking met timer: zet de timer functie aan (toets "8")
• Werking via DMX: zet de timeruit (toets "8"), leer in het volgende hoofdstuk hoe u de rookmachine要去 installeren en instellen om via DMX te werken.

Hint: u kurz op om het even welk moment om de "manual fogging" toets (7) drukken om indien nodig wat extra rook ui te stoten.

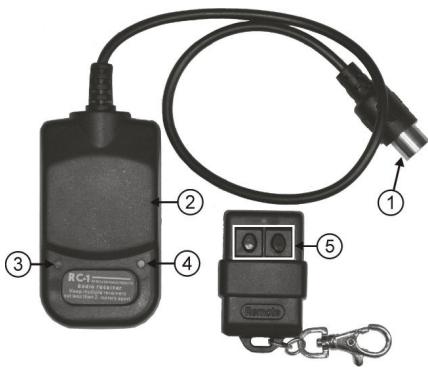

Wanner u de rookmachine gebruikt met de optionele draadloze RC-1 afstandsbediening:

• Sluit de speciale 5pin connector (1) aan op de afstandsbedieningingang op de weiterzijde van der rookmachine.
• Bevestig de ontvanger van de afstandsbediening (2) met zijn magnetische ondergrond op dechterlijke van de rookmachine.
• Wonneer de rookmachine maar is voor werkig, slaat de groene LED (4) aan.
• De rookmachine produeert rook zolang dat u een van de 2 toetsen (5) indrukt op de draadloze afstandsbediening. (Na eenijdje za de groene LED op de ontvangeruit gaan om aan te tonen dat de rookmachine terug opwarmt, gedurende dezeperiode kan u geen rook produceren)

Opmerking: de maximale afstand tussen de draadloze afstandsbediening en de rookmachine kan ongeveer 25 m bedragen.

WERKING VIA DMX:

Belangrijk: De elektrische installmentie zou alleen uitgevoerd要去en worden door een bekwaam persono volgens de voorschriften voor elektrische en mechanische verilgheid in uw land.

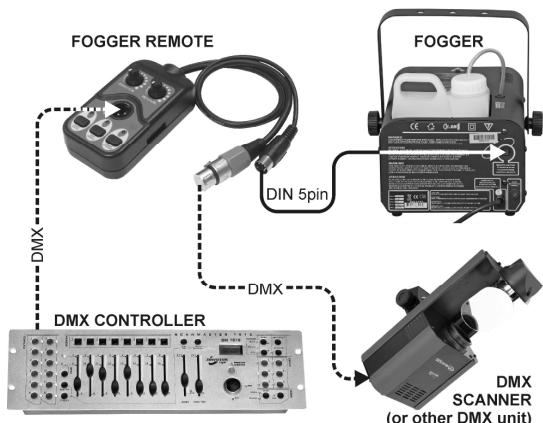

Electrische installment:

• Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om lichtuitrustingen te bedieren. U要去 uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
• Zowel de 3pins-XLR als de 5pins-XLR aansluiting worden gebrukt, de 3pins-XLR is darüber meer populaire want denen kabels zijn compatibel met symmetrische microfoonkabels.

Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatief signala (-) ~ Pin3 = Positief signala (+)
Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatief signala (-) ~ Pin3 = Positief signala (+) ~ Pins4+5 Niet in geleruik.

• Om vreemd gedrag van de lichteffecten,veroorzaakt door storing, te voorkomen, moet u een aflsuitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit za eenvoudig weg Niet werken!
• Weet zeker dat alle units op hetlichtnetঃ aangesloten.
• Elk licheffect in de keten heeft een eigen DMX startadres nodig zodate het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie za u leren hoe het DMX adres in te stellen.
  90-120 ohm resistor

Hoe de DIP-schakelaars gebruiken om het gewenste DMX startadres in te stellen:

Elk van de eerste 9 DIP-schakelaars stemt overeen met een bepaalde DMX-waarde:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Waarde	1	2	4	8	16	32	64	128	256	Afsluitweerstand voor het hoogste toestel

U kurz de waarden van deze schakelaars combineren om zo om het even welk startadresussen 1 en 512 te bekomen:

Startadres = 01 schakelaar 1 = ON waarde: 1
Startadres = 04 schakelaar 3 = ON waarde:4
Startadres = 07 schakelaar 1 + 2 + 3 = ON waarde: 1 + 2 + 4 = 7
Startadres = 10 schakelaar 2 + 4 = ON waarde: 2 + 8 = 10

···

Startadres = 62 schakelaar 2 + 3 + 4 + 5 + 6 = ON waarde: 2 + 4 + 8 + 16 + 32 = 62

BELANGRIJKE OPMERKING: DIP schakelaar #10 is een ingebouwde 100 ohm aflsuitweerstand. U kurz deze schakelaar in de ON-positie zetten wonneer de rookmachine het LAATSTE toestel in de DMX keten is. In alle andere geallen MOET deze in de OFF positie staan!

DMXTABEL:

• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gelebracht om het te toestel te installereren en alijken onderdelen要去en goed vastgedraaidন en mogen Niet verroest�.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verwrongen zich.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt werden.

De schoonmaak van de rookmachine:

Om belemmeringen in het verwarmingselement, pomp en buizen te voorkomen, dient de rookmachine op regelmatie basis schoongemaaakt te worden: elke 100 uren continue werking is een goede referentie

• Schakel de rookmachine UIT
• Verwijder de spuitkop (metalen gedeelte waar de rook de rookmachine verlaat)
• Verwijder de rookvloeistof uit de tank
  Vul de tank met ongeveer 1 liter mensel dat 80% gedistilleerd water en 20% witte azijn bevat.
• Schakel de rookmachine aan en wacht ongeveer 8 minutes (warm-upijd)
• Plaats de rookmachine in continue werking totdat de tank leeg is.
• Plaats de spuitkop terug op+zijn plaats
• Verwijder eventuele bezinksels van de schoonmaakvloeistof en hervul de tank met rookvloeistof Opmerking: deze schoonmaakClient buitenshuis plaats te vinden; het azijnmengsel produeert een vreselijke geur!

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaam personneel!!

Stroomverbruik: 1000 Watt

DMX Kanalen: 2 (werkingstijd + intervaltijd)

Zekering: T7A/250V (traag 6x30mm)

Uitstoot: 7000 kubieke voet/min

Warm up tijd: 8 min

Tankinhoud: 2,5L

Afmetingen: 300 × 220 × 160 ~mm

Gewicht: 5,4 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
