BEDIENUNGSANLEITUNG FX 1000 JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 230 V, 50 Hz

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Sie.
these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.
• Sehr leistungsfähige und vielseitig verwendbare Nebelmaschine.
• Hochdruckpumper für starken Nebelausstö
  Ausgestattet mit einem 1000W Heizgerät aus Druckguss
• Ausgestattet mit 2 DMX Kanälen (Interval + Nebeldauer)

• Timer Remote Controller inklusive:

• Einstellbare Intervall Zeit: 9 bis 275 Sekunden

• Einstellbare Ausstoo Zeit: 0,5 bis 13 Sekunden
• Manuelle Bedienung

Wahlweise RC-1 Funkfernsteuerung erhältlich
Sehr zuverlassig

VOR DER ERSTBENUTZUNG

• Vor der Erstbenuitzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzten, sondern setzen Sie sich unverzüglich mithemr Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- FX1000
Fernsteuerung fur Intervalzeitgeber

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DOD NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie

Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreeck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung!

Bedienungsanleitung lessen!

Dieses Symbol gibt den Mindestabstand von Gegenständen an. Der Mindestabstand zwischen Nebelausslass und Gegenständen muss mehr als 1 Meter betragen. Gehen Sie NIE mit ihren Händen zu nahe an den Nebelausslass, der Nebel ist sehr heißt und kann ernsthafte Brandverletzungen verursachen!!
- Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.
- Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
- Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung eine Zeit zum Temperaturausgleich ausgescheltet stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschäftigung führen.
- Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
- Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
- Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben.
- Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
- Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
- Für Kinder unerreichbar aufbewahren.
- Unerfahrne Personen sollen das Gerät nicht bedieren.
- Umgebungstemperatur darf 40^ nicht überschreiben.
Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerat während des Betriebs nicht mit bloßen Händen anfassen.
- Achten Sie darauf, das Gerät stets auf eine stabile Unterlage zu setzen, bringen Sie die Nebelmaschine ne über dem Publikum an, Denn es konnen jederzeit keine Flüssigkeitsmengen aus dem Nebelauslass tropfen.
- Lassen Sie das Gerät vor Wartungsarbeiten ungebärn 10 Minuten abkühlen.
- Nehmen Sie das Gerät stets vom Netz, wenn es für einen längeren Zeitraum nicht genutzt wird oder es gewartet werden soll.
- Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
- Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
- Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
- Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
- Gerät nicht offen.
- Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!
- Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
- Sollten sichtbare Schäden am Gehäuse entdeckt werden, muss theses ersetzt werden.
- Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
- Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

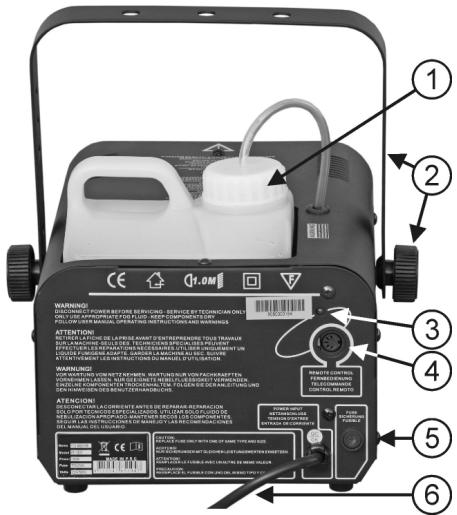

BESCHREIBUNG

1. NEBELFLUID BEHÄLTER: Befüllen sie den Behälter nur mit CE-zertifizierten Nebelfluid. Stellen sie sicher, das der Behälter während des Betriebs niemals leer ist, dies kann dazu führen, das die Pumpe zerstört wird.
2. DECKENHALTERUNG: mit 2 Drehknöpfen zum Festschauben und zum befestigen an einen Montagehaken.
3. POWER LED: Zeigt an, das das Gerät mit dem Stromnetz verbunden ist.
4. FERNSTEUERUNGSEINGANG: Zum Anschließlich der mitgetieferten Fernsteuerung oder der als Zubehör erstandenen Funkfernsteuerung.

1. EINGANGSSICHERUNG: Bei durchgebrannter Sicherung finden Sieitte zunachst das Problem, das zum Durchbrennen der Sicherung gefuhr hat. Wenn das Problem gelost ist, ersetzen sie die defekte Sicherung nur mit einer Sicherung des gleichen Types.
2. NETZKABEL: zum Einstecken in eine geerdtete Netzsteckdose.

BEDIENUNGSCANLEITUNG

• Setzen Sie die Nebelmaschine auf eine ebene und sehr stabile Unterlage. Achten Sie darauf, dass niemand mit seinen Händen/genau vor dem Nebelauslass gelangen kann. der Nebel ist sehr heißt und kann ernsthafte Brandverletzungen verursachen!!!
• Achten Sie darauf, dass der Tank mit der Nebelflüssigkeit nicht leer ist. Verwenden Sie stets hochwertige Nebelflüssigkeit zum Aufflüssen des Tanks. Verschreiben Sie den Tank sofort wieder, damit kein Schmutz hinein gelangen kann!
• Stecken Sie den mitgelieferten Controller in den "Remote Controller" Eingang (2) auf der Rückseite des Gerätes. Stecken oderziehen sie niemals den Stecker wenn das Gerät eingeschaltet ist!
• Achten Sie darauf, dass die Nebelmaschine an eine geerdete Steckdose angeschlossen wird
• Schalten Sie die Nebelmaschine ein und warten Sie ungebär 8 Minuten. (Aufwärmzeit)

WICHTIG: Das Nebelgerät ist bereit, wenn die grüne LED über der "manual fogging" Taste leuchtet. (n°3 am Handcontroller).

Verwendung mit dem mitgelieferten Timer /DMX Remote Controller:

1. REMOTE CABLE: Stecken sie den 5-Pin Stecker (1) in den Remote Eingang an der Rückseite des Gerätes.
2. DMX OUTPUT: 3-Pin female Stecker, für den Anschluss weiterer DMX Geräte.
3. DMX INPUT: 3-pin male DMX Eingang
4. DMX DIP-SWITCHES: Hier legen sie die DMX Start Adresse fest.
5. INTERVAL KNOPF: Wenn das Gerät im Timer Modus ist, können sie mit thisem Drehknopf die Intervall Zeit einstellen (9s ~ 275s).
6. DURATION KNOPF: Wenn das Gerät im Timer Modus ist, können sie mit dieser Knopf die Nebelzeit einstehen (0.5s ~ 10s).
7. MANUAL FOGGING TASTE: Solange die grüne LED leuchtet können sie thesees Taste das Gerät manuell bedienen.

8. TIMER ON/OFF TASTE: Ein/Ausschalten der Timer Funktion:

9. LED ist grün: Die Timer Funktion ist aktiviert, benutze die Intervall + Duration Regler.

10. LED is aus: Die Timer Funktion ist aus, das Nebelgerät kann im DMX oder manuellen Modus genutzt werden.

11. ON/OFF TASTE: Ein/Ausschalten des Controllers:

12. LED ist an: Der Kontroller kann benutzt werden.

13. LED ist aus: Die Nebelmaschine erzeutigt kontinuierlich Nebel (bis sie wieder aufheizen muss).

Einige Extra Informationen:

• Manuelle Steuerung: Schalten sie den Timer aus (Taste "8")
• Timer Steuerung: Schalten sie den Timer an (Taste "8")
• DMX Steuerung: Schalten sie den Timer aus (Taste "8"), weitere Informationen finden sie im nachsten Kapitel.

TiP: Sie können zu jederzeit die "manual fogging" Taste (7)drucken, wenn sie extra Nebel benötigen.

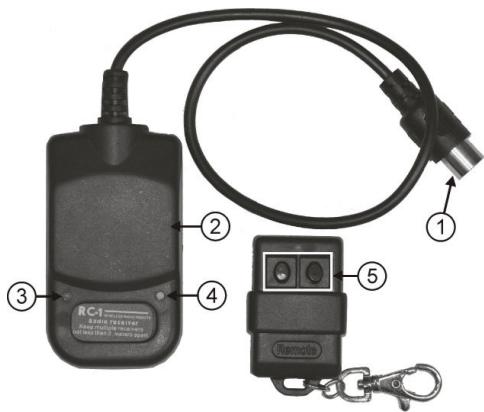

Verwendung mit der zusätzlich erhältlichen Funkfernsteuerung RC-1:

• Stecken Sie den speziellen 5-Pin-Stecker (1) in den Fernsteuerungseingang an der Rückseite der Nebelmaschine: die rote LED (3) leuchtet auf.
• Befestigen Sie den Funkempfänger (2) mit seiner magnetischen Oberfläne an die Rückseite der Nebelmaschine.
• Wenn die Nebelmaschine betriebsbereit ist, leuchtet die grüne LED (4) auf.
  Die Nebelmaschine produziert Nebel, solange Sie auf eine der 2 Knöpf (5) auf der Funkfernsteuerung. (Nach einiger Zeit wird die grüne LED ausgegeben und damit anzeigen, dass der Nebel wieder aufgeheizt wird. Wahrend des Aufheizvorgangs können Sie keinen Nebel produzieren)

Hinweis: der Abstand zwischen Funkfernsteuerung und der Nebelmaschine darf hochstens 25m betragen.

DMX-STEUERUNG:

Wichtig: Die Elektroinstallation solle nur von Fachleuten in Übereinstimmung mit den in ihrem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführt werden.

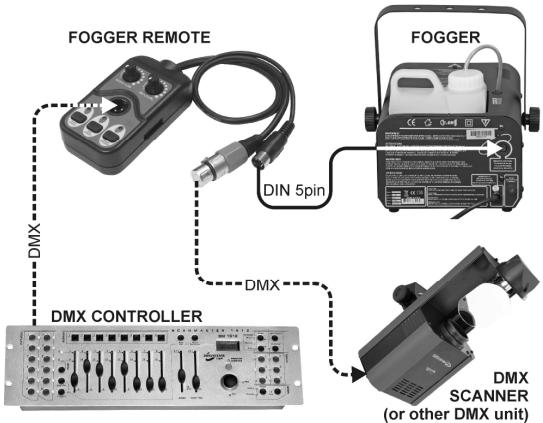

Elektrroinstallation:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitsignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereiner schalten (daisy chain).
• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.
  Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
  Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 werden nicht verwendet
• Um durch Interferenzen verursachte Fehl Funktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einseten. Verwendten Sie niemals Y-Splitter Kabel, das Funktioniert nicht!
• Stellen Sie sichere, dass alle Geräte ans Netz angeschlossen sind.
• jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er kennet, welche Befehle des Controllers er entschlussen muss. Im folgenden Abschnitt erhalten Sie eine Anleitung zum Einstellen der DMX-Adressen.
  90~120 ohm resistor

Einstellen der DIP-Schalter, um die richtige Startadresse zu erhalten:
Jeder der ersten 9 DIP-Schalter entspricht einem bestimmten DMX-Wert:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Wert	1	2	4	8	16	32	64	128	256	Abschlusswiderstand als letztes Gerät

Sie können die Werte dieser Schalter kombinierten, um gleich welche Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01	→ Schalter 1=ON	Werte: 1
Anfangsadresse = 04	→ Schalter 3=ON	Werte: 4
Anfangsadresse = 07	→ Schalter 1+2+3=ON	Werte: 1+
Anfangsadresse = 10	→ Schalter 2+4=ON	Werte: 2+
...
Anfangsadresse = 62	→ Schalter 2+3+4+5+6=ON	Werte: 2+

WICHTIG: DIP-switch #10 ist ein eingebauter 100 Ohm DMX Widerstand. Diese Dip-Schalter schalten sie ein, wenn die Nebelmaschine das letzte Gerät in der Kette ist. Anderenfalls soll der Schalter immer in OFF (aus) Position stehen!

DMXTABELLE:

CHANNEL 1 = ZEIT

DMX WERT	NEBEL ZEIT
0-15	Kein Nebel
16-31	Konstanter Nebel
32	0.5 sec
35	0.7 sec
40	1.0 sec
45	1.5 sec
50	1.6 sec
55	1.8 sec
60	2.0 sec
65	2.3 sec
70	2.5 sec
75	2.8 sec
80	3.0 sec
85	3.3 sec
90	3.7 sec
95	4.0 sec
100	4.2 sec
105	4.4 sec
110	4.8 sec
115	5.0 sec
120	5.2 sec
125	5.5 sec
130	5.7 sec
135	6.0 sec
140	6.2 sec
145	6.5 sec
150	7.0 sec
155	7.2 sec
160	7.6 sec
165	7.8 sec
170	8.0 sec
175	8.4 sec
180	8.6 sec
185	8.8 sec
190	9.0 sec
195	9.5 sec

WARTUNG UND INSTANDHALTUNG

• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile,müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.

Reinigung der Nebelmaschine:

Um zu verhindern, dass das Heizgerät, die Pumpe und die Rohre sich zusetzen, solte die Nebelmaschine regelmäßig gereinigt werden: alle 100 Std. Dauerbetrieb wird empfohlen.

Schalten Sie die Nebelmaschine aus
- Entfernen Sie die Düse (Metallteil aus dem der Nebel aus der Nebelmaschine austritt)
- Entfernen Sie die Nebelflüssigkeit aus dem Tank
- Füllen Sie den Tank mit ungebärn 1 Liter einer Lösung aus 80% destilliertes Wasser und 20% klarem Essig.
- Schalten Sie die Nebelmaschine an und warten Sie ungebär 8Minuten (Aufwärmzeit)
- Setzen Sie die Nebelmaschine in den Dauerbetriebmodus bis der Tank leer ist
- Bringen Sie die Düse wieder an ihrem Platz an
- Entfermen Sie eventuelle Reste der Reinigungslösung und fällen Sie den Tank wieder mit Nebelflüssigkeit. Hinweis: die Reinigung besteht im Freien vorgenommen werden, da die Essiglösungen einen unangenehmen Geruch freietszt!

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung: ≈ 230V 50Hz

Leistungsaufnahme: 1000 Watt

DMX Kanäle: 2 (Nebel Dauer + Intervall Zeit)

Sicherung: T7A/250V (langsam 6x30mm)

Ausstob: 7000 cubic ft/min

Aufwärmzeit: 8 min

TankgroBe: 2.5 L

Abmessungen: 300 × 220 × 160 ~mm

Gewicht: 5,4kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website

herunterladen: www.beglec.com
