Wir beglückwünschen Sie zum Kauf Ihrnes neuen ANTARI Z-SERIES II NEBELGERÄTES.

itte lessen Sie these Anweisungen und bewahren Sie sie gut auf

Wir beglückwünschen Sie zum Kauf Ihrres neuen

ANTARI Z NEBELGERATES.

Einleitung

Vielen Dank, daß Sie sich für ein ANTARI Z Nebelgerät entschieden haben. Sie sind nun Im Besitz eines robusten und leistungsstarken Nebelgerätes. Vor Benutzung des Gerätesitte unbedingt diese Bedienungsanleitung sorgfältig lessen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, können Sie sich in den{nachsten Jahren auf eine zuverlässige und überzeugende Leistung Ihres ANTARI Nebelgerätes freuen.

Bitte beachten Sie die folgenden Hinweise im Bezug auf Bedienung, Sicherheit und Wartung, um eine large Lebensdauer und einen sicheren Betrieb Ihres Nebelgerätes sicherzustellen.

Sicherheitshinweise

Gefahr des elektrischen Schlages. Trennen Sie das Gerät vom Netz, bevor Sie die Abdeckung entfern.

Gefahr eines elektrischen Schlages

Vor Nasse schützen.
Nur innerhalb geschlossener Räume betreiben. Nicht für den Betrieb im Freien geeignet.
Für die 110V Modelle verwenden Sieitte ausschlieBlich 3-adrige, geerdete Steckdosen. Vor Inbetriebnahme darauf auf achten, daß das Gerat an die richtige Spannung angeschlossen wird.
Vor Befüllen des Tankes ist Ihr ANTARI Nebelgerät immer vom Netz zu trennen.
Achten Sie darauf, daß das Nebelgerät stets aufrecht installiert ist.
Wird das Gerät außer Betrieb genommen, ist das Gerät auszuschalten oder vom Netz zu trennen.
Dieses Gerat ist nicht wasser- oder spritzwassergeschützt. Solute Feuchigkeit, Flüssigkeit oder Nebelfluid in das Gerateinnere eindringen, trenn Sie bile das Nebelgerat sofort vom Netz und verstandigen Sie einen Servicetechniker oder ihren ANTARI- Handler, bevor Sie das Gerat wieder in Betriebnehmen.
Keine zu wartenden Teile im Geräteinnern. Wartungsarbeiten sind nur vom ihrem ANTARI-Händler oder qualifizierten Servicetechnikern durchzuführen.

Brandgefahr

Nur fur Erwachsene. Das Nebelgerat muß außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.
Richten Sie die Nebelaustrittsdüse niemals direkt auf Personen.
Der Ausstoo des Nebelgerates ist sehr hei. Halten Sie während des Betriebes einen Sicherheitsabstand von ca. 60 cm zur Austrittsduse ein.
Installieren Sie das Nebelgerät an einem gut belufteten Ort. Niemals die Luftgungsschlze verdecken. Um eine ausreichende Beluftung zu gewährleisten, halten Sieitte einen Mindestabstand von 20 cm um und uber dem Gerät ein.
Richten Sie die Austrittsdüse niemals auf offene Flammen.
Wenn das Anschlusskabel beschadigt wird, muß sie vom Hersteller oder dem Kundendienst oder ähnlich qualifiziertem Personal ersetzt werden, um eine Gefahr zu vermeiden.
Die Austrittduse wird während des Betriebes sehr heißt (300^) . Für kein entflammbare Materialien muß ein Mindestabstand von 50 cm zur Austrittsduse eingehalten werden.
Lassen Sie Ihr ANTARI Nebelgerät vor Reinigungs- und Wartungsarbeiten abkühlen.

Explosionsgefahr

Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter das Nebelfluid.
Verwenden Sie ausschließlich hochwertige und von ihrem Handler empfohlene Nebelfluide auf Wasserbasis. Andere Nebelfluide können zum Verstopfen oder Tropfen des Gerätes führen.
Achten Sie unbedingt daraufuf, daß sich immer eine ausreichende Menge Nebelfluid im Tank befindet. Der Betrieb ohne Nebelfluid führt zu Pumpenschäden und zur Überhitzung des Heizelementes.
Sollte Ihr ANTARI Nebelgerat einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie esitte sofort ab. Entleeren Sie den Tank vollständig, verpacken Sie das Gerat sorgfaltig (am bestein in der Originalverpackung) und schicken Sie es bei Ihrm ANTARI-Handler ein.
Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.
Trinken Sie nimals Nebelfluid. Sollte es davon noch einmal verschlukt werden, konsultieren Sieitteibe sofort einen Arzt.Solle tte Haut oder die Augenomal mit Nebelfluid in Beruhrungkommen,itte sorgfaltig mit Wasser auswassen.

Hinweis:itte beachten Sie alle auf dem Gehause Ihres ANTARI NEBELGERATES angebrachten Warnhinweise und Anweisungen.

Auspacken & auf Transportschäden untersuchen

Öffnen Sie den Außenkarton und stellen Sie sicher, daß alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfrei zustand eingetroffen sind.

Der Versandkarton die folgenden Antikel enthalten:

1. Eine Nebelgerät der Serie Z-II
   2.Netzkabel
2. Z-20 Multifunktionsfernbedienung mit Kabel
3. Bedienungsanleitung

Wenn Ausrüstungsteile fehlen sollenen, behmen Sieitte sofort mit Ihrn ANTARI-Hander Kontakt auf.

Bevor Sie mit der Inbetriebnahme Ihres ANTARI Z-1500II, Z-3000II Nebelgerats beginnen, stellen Sie safer, daß kein offensichtlicher Transportschaden vorliegt. Falls das Gehäuse der Einheit oder das Kabel beschadigt sein sollte, stecken Sie es nicht in die Steckdose und versuchen Sie nicht es zu benutzen, bevor Sie ihren ANTARI-Händler Kontaktiert haben.

Inbetriebnahme

Entfernen Sie jegliches Verpackungsmaterial vom Versandkarton. Vergewissem Sie sich, daß alle Schaumstoff- und Plastikeinlagen entwickt wird, insbesondere in der Höhe der Austrittsdüse.
Installieren Sie das Nebelgerät auf einer ebenen Oberfläche und schrauben Sie den Deckel des Fluidtankes ab.
Füllen Sie den Tank mit ANTARI Nebelflüssigkeit oder anderen hochwertigen Nebelfluids auf Wasserbasis. Alle anderen Fluidarten können Beschädigungen am Gerät zur Folge haben. Nach dem Befüllen verschreiben Sie den Tankitte wieder mit dem Deckel.
Stecken sie das Fernbedienungskabel fest in die richtige Eingangsbuchse auf der Rückseite des Gerätes ein.

Bedienung

Füllen Sie vorsichtig Flüssigkeit in den Tank. Überfüllen Sie den Tank nicht.
Nicht im Gebrauch befindliche Geräte müssen allpolig spanningsfrei geschalte warden! Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichen, so muss nettseitig eine allpolige Abschaltung vorgenommem warden.
Stecken Sie den Netzstecker in eine geerdtete Schukosteckdose ein. Wenn notwendig, schalten Sie den Netzschalter auf der Rückseite des Gerätes auf "ON". Die Aufheizzeit ist beendet, sobald die grüne Lampe auf der Fernbedienung aufluchtet.

Wahlend das Gerät bis zur korrekten Betriebstemperatur aufheizt, zeigt das Display der Steuereinheit "Warming Up" und "Ready to Fog" an.
Überprüfen Sie immer den Flüssigkeitspegel, um eine Unterbrechung des Betriebs zu verhindern.
Weitere Informationen zum Betrieb Ihres ANTARI Nebelgerätes finden Sie unter "Bedienung über eine Fernbedienung".

Wichtig: Wahrend des Nebelns immer auf die Fluidtankanzeige achten. Der Betrieb eines Nebelgerätes ohne Fluid kann zu irreparablen Schaden Ihres Gerätes führen.

Wenn Ihr Modell über einen Hängebügel verfügt, kann das Gerät auf dem Boden oder hängend installiert werden. Wird das Gerät hängend installiert, achen Sieitte darauf, daß der Nebel niemals direkt in das Gesicht einer Person ausgewißen wird. Wiehe Installationsmethode Sie auch wahlen, achen Sie darauf, dass der Neigungswinkel nimels 15 Grad überschreitet.

Hinweis: Das Gerät besitzt einen Flüssigkeitsspiegel. Die Maschine stellt den Nebelbetrieb ein, wenn der Pegel niedriger ist als es für den Betrieb nötig ist.

Sollten Sie einen verminderten Ausstoß, Pumpgeräutsche oder überhaupt keinen Ausstoß feststellen,sofar vom Netz trennen. Kontrollieren Sie den Fluidstand, die externe Sicherung, den Anschluß zur Fernbedienung und die Stromversorgung. Solle nach 30 Sekunden permanenten Drückens des Fernbedienungsknopfes immer noch kein Ausstoß erfolgen, überprüfen Sieitte den Verbindungsschlauch zum Tank und vergewissemn Sie sich, daß Fluid hindurchfließen kann. Wenn Sie die Ursache des Problems nicht feststellen konnen, drücken Sieitte nicht weiter die Fernbedienungstaste, da dies zu Schäden am Gerät führen kann. Schicken Sie das Gerät bei ihrem ANTARIHändler ein.

Technische Daten

Model Bezeichnung	Z-1500II	Z-3000II
Spanningsversorgung	AC100-120V, AC230/ 50HZ-60HZ	AC100-120V, AC230/ 50HZ-60HZ
Gesamtanschlusswert	1500 W	3000 W
Ausstobvolumen	ca. 700 m3/min.	ca. 1400 m3/min.
Tankinhalt	6 Liter	6 Liter
Fluidverbrauch	12 min./Liter	5 min./Liter
Gewicht	14 Kg	20 Kg
Maße(mm)	L 688 W 285 H188	L 735 W 310 H 192
Fernbedienung im Lieferumfang	Z-20	Z-20
Fernbedienung erhalten	Z-30	Z-30

Bedienung über eine Fernbedienung

Die Z-20 ist eine Fembedienung, mit der sich über ein 10 Meter-Kabel mit 5-poligem XLR-Stecker die ANTARI-Nebelgeräte Z-1500II und Z-3000II bedieten halten. Die Schnittstelle der Fernbedienung erhögt personliche Einstellungen bei Nebeldauer, Zeitabstand und Volumen. Das LCD Display zeigt die aktuellen Parameter an. Diese werden automatisch gesichert, wodurch die Nebelmaschine abgeschaltet werden kann, ohne dass Einstellungen verloren gehen.

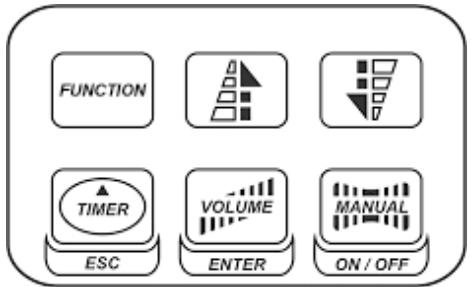

1. LCD-Display
2. FUNCTION-Taste
3. UP-/DOWN-Taste
4. TIMER-Taste
5. VOLUME-Taste

6. MANUAL-Taste

7. Über die FUNCTION-Taste können Sie die gewündten Einstellungen in den Menü Volum, Timer, Heat und Fan vornehmen. Drücken Sie ENTER (Volume) um eine Einstellung auszuwahlen und sie zu verändern. Unter den Menupunkt Volume können Sie die Nebelausstömgene über die UP-/DOWN-Tasten zwischen 1 und 100% einstellen. Die Zeitabstande zwischen den einzelnen Nebelausstören (zwischen 1 und 900 Sekunden) lassen sich im Menu Timer über die UP-/DOWN-Tasten einstellen. Die Dauer jeder Nebelausstöges (zwischen 1 und 200 Sekunden) laßt sich über die UP-/DOWN-Tasten einstellen. Die Nebelausstömgene lasst sich über die UP-/DOWN-Tasten zwischen 1 und 100% einstellen. Über das Menu Heat und Fan können Sie das Heizelement und den Lüfter ein-und abschalten. Drücken Sie dazu ON/OFF.

8. Drücken Sie immer ENTER (VOLUME), um die Einstellungen zu bestätigten.
9. Drücken Sie ESC (TIMER), um das aktuelle Menu zu verlassen und in ein vorhergehendes Menu zu wechseln.
10. Durch Drücken der TIMER-Taste aktivieren Sie die Timer-Funktion. Auf dem Display erscheidt das eingestellte Zeitintervall und das Gerät zählt die Sekunden rückwarts bis auf "0". Danach wird der Nebelautoß gemäß den Einstellungen "timer Out" ausgelöst. Die Nebeldauer richtet sich nach der Einstellung unter "Duration Set". Wenn Sie die Timer-Funktion deaktivieren wollen, drücken Sie erneut die TIMER-Taste.
11. Durch Drücken der VOLUME-Taste wird der Nebelausstö gemäß der Einstellungen unter "Volume Out" sofort ausgelost. Wenn Sie den Nebelausstö stoppen wollen, drücken sie erneut den volume-Schalter.
12. Durch Drücken der MANUAL-Taste wird der Nebelausstoff sofort mit einer Nebelmenge von 100% ausgelost. Lassen Sie die MANUAL-Taste wieder los, wenn Sie den Nebelausstoff stoppen wollen.
13. Wenn sich das Gerät im Standby Modus befindet und Sie wollen es wieder einschalten müssen Sie ON/OFF drücken.
    Z-30: Die Z-30 besitzt alle Funktionen der Z-20. Zusätzlich ist ein drahtloser Betrieb bis zu einem Abstand von 50 Metern möglich. Die Adresse kann von 0 bis 8 eingestellt werden, d.h. es konnen insgesamt 9 Geräte seperat oder in jeder Kombination gesteuent werden. Drücken Sie FUNCTION, um im RF Modus die gewünschte Adresse auszuwahlen. Achten Sie darauf, dass die Adresse der Z-30 mit den Einstellungen des Transmitters übereinstimmt. Es gibt zwei Tasten auf dem Transmitter. Mit der blauen Taste wird der Nebel ausgestoßen und mit der roten Taste wird der Betrieb gestoppt.

Hinweise zur Leistung

Alle Nebelgeräte bilden um die Austrittsdüse Kondenswasser. Beachten Sieitte bei der Installation, daß dies zu Flüssigkeitsansammlungen unterhalb der Austrittsdüse führen kann.
Alle Nebelgeräte konnen während des Betriebes oder bis ca. 1 Minute nach dem das Gerät außer Betrieb genommen wurde, gelegentlich etwas Nebel ausstehen.

Alle Nebelgeräte benötigen nach längerem Dauerbetrieb Betriebspaussen, um wieder auf die korrekte Betriebstempoatur zu kommt. Wahrend diesen Pausen ist kein Nebelausstoff möglich.

Wartung

Achten Sie darauf, daß das Nebelfluid nicht verunreinigt wird. Setzen Sie sofort nach Befüllen des Tankes den Deckel des Tankes sowie des Kanister wieder auf.

Nach 40 Betriebsstunden wird empfohlen, eine Reinigungsflüssigkeit bestehend aus 80% destilliertem Wasser und 20% Essig durch das System laufen zu halten. Dadurch halten sich Ablagerungen im Heizelement vermeiden.
Bitte gehen Sie wie folgt vor:

1. Entleeren Sie den Tank vollständig. Fullen Sie die Reinigungsfüssigkeit in den Tank ein. Stecken Sie das Gerä ein und schalten Sie es an.
2. Betreiben Sie das Gerät in gut belufteten Räumen, bis der Tank leer ist. Lassen Sie die Pumpe nicht versiegen.
3. Die Reinigung ist damit abgeschlossen. Fülren Sie den Tank wieder mit Nebelfluid. Betreiben Sie kurz die Maschine um die Pumpe und die Hezung von der Reinigungslösung zu saubern.
4. Betreiben Sie Ihr Nebelgerät nie ohne Flüssigkeit.

Hinweis: Alle Nebelgeräte sind aufgrund der Dickflüssigkeit des Nebelfluids und der hohen

Verdampfungstemperatur anfällig für Verstopfungen. Nichtsdestotrotz sollte ein regelmäßig gewartetes Nebelgerät Ihnen jahrelang treue Dienste leisten.

Reinigen Sie das Gerät nur mit einem trockenen Tuch. Trocken lagern.

Reinigen Sie Ihr Nebelgerät regelmäßig, um hohe Kosten für Ersatzteile und Reparaturen zu senken.

Lagerung

Für die Lagerung setzen Sie destilliertes Wasser (kein Leitungs Wasser) durch das System laufen, wie in der Reinigungsanleitung beschrieben. Dadurch vermeinden Sie, daß Partikel innerhalb der Pumpe oder der Hezung kondensieren.

Bitte bewahren Sie diese Anleitung gut auf.

Antari Z-1500II, Z-3000II DMX-Einstellungen

DMX-Einstellungen für Z-1500II, Z-3000II Nebelgeräte mit DMX-Ansteuerung

Kanal A

0-5 = Aus

6 - 249 = Ausstoberegulierung (5% - 95%)

250 - 255 = Maximaler Nebelausstoo (100%)

Die Nebelgeräte Z-1500II, Z-3000II verfügen über DMX-Ansteuerung. Sie halten sich über einen DMX-Kanal im Ausstoff regulieren. jeder Kanal bewegt sich innerhalb der DMX-Werte 0 bis 255. Timer-Funktionen wie Nebeldauer und Intervalkosten über den DMX-Controller oder die DMX-software über das Lichteffektfenster programmiert werden.

Zwischen den Werten 0 und 5 von Steuerkanal A ist das Gerät aus.

Zwischen den Werten 6 bis 249 wird der Nebelausstoß reguliert. Dabei bezieht sich der Wert 6 auf den minimalen Nebelausstoß und 249 auf den maximalen Nebelausstoß. Der Nebelausstoß steigt mit zunehmendem DMX-Wert.

Zwischen den Werten 250 und 255 lauf das Gerät bei maximalem Nebelausstoß.

Bitte beachten Sie, daß wenn das Gerät in dem o.g. Beispiel auf die DMX-Startadresse 124 kodiert wurde, Kanal A genau dieser DMX-Startadresse entspricht.

Im Allgemeinen verfügen DMX-gesteuerte Antari Nebelgeräte über folgende Leistungsdaten:

1. Durchschnittliche Betriebstempoatur = 250^
2. Intervalldauer bei maximem Nebelausstoc ca. 30 Sekunden
3. Konstanter Nebelausstoß bei ca. 30% Nebelausstoß (dies entspricht einem DMX-Wert zwischen 70 und 75).
