Type de produit	Machine à fumée
Caractéristiques techniques principales	Effet de fumée, puissance de 1500W, temps de préchauffage rapide
Alimentation électrique	230V, 50Hz
Dimensions approximatives	50 x 30 x 20 cm
Poids	5 kg
Compatibilités	Compatible avec les liquides à fumée standard
Type de batterie	Non applicable
Tension	230V
Puissance	1500W
Fonctions principales	Production de fumée pour effets visuels, télécommande incluse
Entretien et nettoyage	Nettoyage régulier des buses, utilisation de liquide de nettoyage recommandé
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant, réparabilité limitée
Sécurité	Utiliser dans un espace bien ventilé, éviter le contact direct avec la chaleur
Informations générales utiles	Idéale pour les événements, concerts et spectacles, garantie de 2 ans

FOIRE AUX QUESTIONS - Z-1500II JBSYSTEMS LIGHT

Comment allumer le JBSYSTEMS LIGHT Z-1500II ?

Pour allumer le JBSYSTEMS LIGHT Z-1500II, branchez l'appareil à une source d'alimentation, puis appuyez sur le bouton d'alimentation situé à l'arrière de l'appareil.

Pourquoi le JBSYSTEMS LIGHT Z-1500II ne produit-il pas de fumée ?

Assurez-vous que le réservoir de liquide à fumée est plein et que le liquide utilisé est compatible. Vérifiez également que l'appareil a eu suffisamment de temps pour chauffer.

Quelle est la capacité du réservoir de liquide à fumée ?

Le réservoir de liquide à fumée du JBSYSTEMS LIGHT Z-1500II a une capacité de 2,5 litres.

Comment nettoyer le JBSYSTEMS LIGHT Z-1500II ?

Pour nettoyer l'appareil, débranchez-le et laissez-le refroidir. Utilisez un chiffon humide pour essuyer l'extérieur et un nettoyant pour machine à fumée pour le réservoir et les composants internes, en suivant les instructions du fabricant.

Le JBSYSTEMS LIGHT Z-1500II fonctionne-t-il avec des liquides à fumée de marque différente ?

Il est recommandé d'utiliser des liquides à fumée de la même marque pour garantir un bon fonctionnement et éviter d'endommager l'appareil.

Quelle est la durée de chauffe du JBSYSTEMS LIGHT Z-1500II ?

Le temps de chauffe du JBSYSTEMS LIGHT Z-1500II est d'environ 5 à 10 minutes, selon la température ambiante.

Comment régler l'intensité de la fumée produite ?

Vous pouvez régler l'intensité de la fumée en ajustant le débit du liquide à fumée via le panneau de contrôle de l'appareil.

Que faire si l'appareil émet un bruit inhabituel ?

Si vous entendez un bruit inhabituel, vérifiez que l'appareil est sur une surface stable et assurez-vous qu'il n'y a pas d'objets bloquant les ventilateurs. Si le bruit persiste, contactez le service après-vente.

Est-ce que le JBSYSTEMS LIGHT Z-1500II est adapté pour une utilisation en extérieur ?

Oui, le JBSYSTEMS LIGHT Z-1500II peut être utilisé en extérieur, mais évitez de l'exposer à la pluie ou à des conditions météorologiques extrêmes.

MODE D'EMPLOI Z-1500II JBSYSTEMS LIGHT

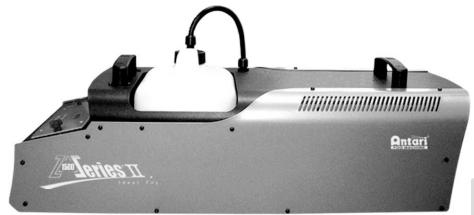

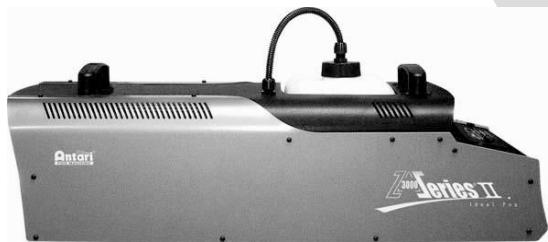

Mode d'emploi des Z-1500II et Z-3000II machines à fumée

Nous vous félicitons pour l'achat de votre nouvelle machine à fumée Z-SERIES II d'ANTARI.

CONFORME À LA NORME ANSI/UL STD.99

CERTIFIED TO

CAN/CSA STO

C22.2 No.104

Lisez et gardez ces instructions.

Nous vous félicitons pour l'achat de votre nouvelle machine à fumée d'Antari.

Nous vous remercions d'avoir choisi une machine à fumée ANTARI Z. Vous êtes en possession d'un produit robuste et puissant. Afin d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Si vous respectez , vous profiterez d'une performance solide et convaincante de cette machine à fumée ANTARI pour de nombreuses années.

Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement concernant le maniement, la sécurité et l'entretien.

Risques d'électrocution

Risque de décharge électrique. Débranchez l'appareil de l'alimentation électrique avant de retirer la couverture. Protégez-le de l'humidité. L'appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à l'extérieur. Pour les modèles de 110V, utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez-vous que l'appareil soit branché sur l'alimentation correcte. Débranchez l'appareil avant de remplir le réservoir. Assurez-vous d'installer la machine à fumée toujours droite. Éteignez l'appareil ou débranchez-le du secteur quand il est hors d'usage. Si de l'humidité, du liquide ou du liquide à fumée devait pénétrer à l'intérieur de l'appareil, débranchez immédiatement l'appareil et contactez un technicien ou votre revendeur ANTARI avant de le réutiliser. A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par votre revendeur ANTARI ou par des spécialistes.

Danger d'incendie

L'appareil n'est prévu que pour l'usage par des personnes adultes. Installez-le hors de l'atteinte des enfants. Ne jamais le faire fonctionner sans surveillance. Ne jamais braquer le bec de l'appareil directement sur des personnes. Le débit de la machine à fumée est très chaud. Pendant que la machine est en marche, respectez une distance d'environ 60 cm vis-à-vis de son bac. Installez l'appareil à un endroit bien aéré. Ne jamais couvrir les orifices d'aération. Pour garantir une aération suffisante, laissez libre un espace de 20 cm devant et au-dessus de l'appareil. Ne jamais braquer le bec de la machine sur des flammes. Le bac de la machine devient très chaud (300 °C) pendant son fonctionnement. Pour cela, tenez écartés les matériaux inflammables du bac de la machine à une distance minimum de 50 cm. Laissez refroidir la machine à fumée ANTARI avant toute manipulation.

Risques d'explosion

Ne jamais mélanger des liquides inflammables, des composants gazeux ou huileux avec le liquide à fumée.

Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre machine à fumée d'ANTARI.

Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandés par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrassage ou des crachotements. Faites attention qu'il y ait toujours suffisamment de liquide à fumée dans le réservoir. Un emploi sans liquide pourrait endommager la pompe ou provoquer la surchauffe de l'élément de chauffage. Si ne doit plus travailler correctement, éteignez-la immédiatement. Videz complètement le réservoir, emballez soigneusement l'appareil (au moins dans son emballage d'origine) et envoyez-le à votre revendeur d'ANTARI. Toujours vider le réservoir avant d'envoyer ou de transporter l'appareil. Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincer à grande eau.

Déballage et inspection

Ouvrez le carton extérieur et assurez-vous que toutes les pièces n'aient subi aucun dommage durant leur transport. Assurez-vous que le carton d'expédition contient les articles suivants :

1. Une unité de machine à brouillard de la Z-Série II
2. Câble secteur
3. Z-20 télécommande multifonctionnelle avec la corde ci-jointe
4. Mode d'emploi

Servez-vous de la liste des "Accessoires" ci-jointe pour vérifier si votre modèle vous a été livré avec son équipement complet. En cas de livraison endommagée ou incomplète, contactez immédiatement votre revendeur ou le distributeur d'ANTARI.

Installation

Enlevez tout matériel d'emballage. Assurez-vous d'avoir enlevé toute la mousse et le rembourrage en plastique, surtout au bec de la machine. Placez la machine à fumée sur une surface plane et dévissez le couvercle du réservoir de liquide à fumée. Remplissez le réservoir de liquide à fumée d'ANTARI ou d'un autre liquide à fumée de haute qualité à base d'eau. Refermez le réservoir. Connectez fermement le câble de la télécommande à la douille d'entrée correspondante de la machine à fumée qui est située à son dos.

Maniement

Branchez la fiche d'alimentation de la machine à fumée dans une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière de l'appareil à "ON". Le temps de préchauffage est terminé dès que l'indicateur lumineux vert sur la télécommande s'allume. Pour déclencher le jet de fumée, pressez le bouton correspondant sur la télécommande. Continuez à appuyer sur le bouton jusqu'à ce que l'effet désiré soit atteint. L'indicateur lumineux sur la télécommande s'éteint chaque fois que la machine se réchauffe pour atteindre la température de fonctionnement nécessaire. Pour des informations complémentaires concernant le maniement de votre machine à fumée d'ANTARI, voir la partie intitulée "Maniement avec télécommande".

Les modèles disposant d'un ceintre de fixation peuvent être fixés au plafond. Lors de cette installation, faites attention à ce que la fumée ne s'évapore pas directement en direction des visages de personnes. Quelle que soit la méthode d'installation que vous choisissez, respectez que l'angle d'inclinaison ne soit pas supérieur à 15 degrés.

Important : Observez toujours le niveau de liquide à fumée dans le réservoir pendant les jets de fumée. Un emploi sans liquide à fumée peut endommager la machine.

Si vous apercevez un débit trop faible, un bruit de la pompe ou un manque total de débit, débranchez

Immédiatement votre machine. Vérifiez le niveau de liquide, le fusible externe, la connexion à la télécommande et l'alimentation au secteur. Si tout apparaît correct, branchez de nouveau. S'il n'y a aucune production de fumée après avoir pressé le bouton sur la télécommande pendant 30 secondes, vérifiez si le liquide passe par le disperseur qui est attaché au réservoir. Si vous n'arrivez pas à déterminer la cause du problème, ne continuez pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Envoyez la machine à retourner à votre revendeur ANTARI.

Caractéristiques Techniques

Nombre modèle	Z-1500II	Z-3000II
Alimentation	AC100-120V, AC230/ 50HZ-60HZ	AC100-120V, AC230/ 50HZ-60HZ
Puisance de rendement	1500 W	3000 W
Volume d'émission	ca. 700 m³/min.	ca. 1400 m³/min.
Contenu de réserve	6 Liter	6 Liter
Consommation de liquide	12 min./Liter	5 min./Liter
Poids	14 Kg	20 Kg
Dimensions(mm)	L 688 W 285 H188	L 735 W 310 H 192
Éloigné Inclus	Z-20	Z-20
Facultatif Éloigné	Z-30	Z-30

Maniement avec télécommande

Z-20 : La télécommande multifonction X-20 est reliée par un cordon de 10 m, et est composée de 5 broches XLR. Elle peut être connectée aux différents modèles de machines à fumée Z-1500II et Z-3000II. Son interface permet à l'opérateur d'adapter les fonctions aux besoins du client en ajustant la durée, l'intervalle et le volume de brumisation. Son affichage à cristaux liquides montre les paramètres d'emploi courants, qui sont automatiquement stockés dans la mémoire non volatile, permettant à la machine d'être mise hors tension sans perte des réglages de fonction.

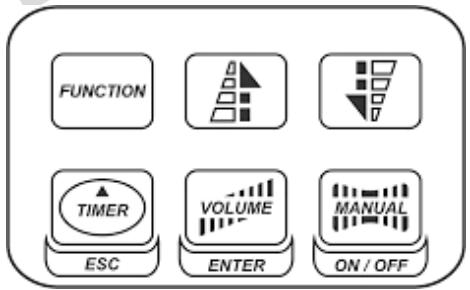

Z-20:

1. LCD-Display
2. FONCTION-Touche
3. UP/DOWN - Touche
4. TIMER-Touche
5. VOLUME-Touche
6. MANUAL-Touche
7. Grâce à la touche "FUNCTION", il est possible d'ajuster les réglages désirés, comme le volume, les intervalles de vaporisation, le ventilateur, et le corps de chauffe. La commande ENTER (volume) est utilisée pour sélectionner l'option désirée. Pour ajuster le réglage du débit de fumée, utiliser la commande VOLUME. Ajuster le pourcentage de volume désiré grâce à la commande UP / DOWN. Pour ajuster le réglage des intervalles de temps, utiliser la commande TIMER avec la commande UP / DOWN (flè débit permanent où la machine ne s'arrête pas pour une re-chauffe, ou un débit d'environ 50%. Utiliser la commande ENTER pour sélectionner chaque option, et faire les changements désirés. Pour éteindre le corps de chauffe et le ventilateur, utiliser la fonction HEAT et

FAN a sélection. Utiliser la commande ON / OFF (MANUAL) pour allumer.

1. Appuyez toujours sur la touche ENTER (VOLUME) pour confirmer le réglage.
2. Appuyez sur la touche ESC (TIMER) pour quitter le niveau de menu actuel et passer à un nouveau niveau.
3. Appuyez sur la commande TIMER pour activer la fonction de temporisation. L'affichage montre alors l'intervalle ajusté et l'appareil compte les secondes à partir de "0". Ensuite, la sortie de fumée est déclenchée au volume ajusté sous l'option TIMER. La durée dépend des réglages ajustés sous l'option DURATION. Si vous souhaitez désactiver la fonction de temporisation, appuyez à nouveau dessus.
4. Appuyer sur la commande VOLUME ée au débit ajusté sous l'option VOLUME. Appuyer à nouveau pour arrêter le jet de fumée.
5. Appuyer sur la commande MANUAL ée avec un volume de 100%. Retirer votre doigt de la commande MANUAL pour arrêter le jet de fumée.
6. Quand en mode Stand By, appuyez sur la touche "ON/OFF" pour réactiver la machine.

Z-30 : A les mêmes caractéristiques que la Z-20, mais a la faculté d'être sans fil. L'utilisation sans fil est possible jusqu'à une distance de 50 m. L'adresse peut être réglée de 0 à 8, ce qui veut dire que 9 unités différentes peuvent être contrôlées séparément ou simultanément. Appuyer sur FUNCTION pour entrer le mode RF afin de sélectionner le numéro de l'adresse désirée. S'assurer que le réglage de l'adresse sur la télécommande Z-30 correspond au réglage de l'adresse de l'émetteur. Il y a deux boutons sur l'émetteur, le bleu pour émettre la fumée, et le rouge pour stopper l'utilisation.

Note d'exécution

Toutes les machines de brouillard développent de la condensation autour du bec de rendement. Puisque ceci peut entraîner une certaine accumulation d'humidité sur la surface située sous le bec de rendement, tenez compte de cette condensation lors de l'installation de votre unité. Toutes les machines de brouillard peuvent pulvériser un peu de brouillard de temps en temps lors du fonctionnement et pendant une minute environ après avoir été éteintes. Toutes les machines de brouillard ont une période de réutilisation après de longs éclats, durant laquelle la machine se fermera pour avaler pendant une courte période afin de se réchauffer. Pendant ce temps, aucun brouillard ne peut être produit.

Maintien

Faites toujours attention à ne pas polluer le liquide à fumée. Après avoir rempli le réservoir de liquide à fumée, refermez toujours immédiatement les couvercles du bidon de liquide et du réservoir de la machine.

Après une utilisation continue de 40 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élément de chauffage. Utilisez une solution composée de 80 % d'eau distillée et de 20 % de vinaigre. Procédez au nettoyage de la manière suivante :

1. Après avoir débranché l'appareil et attendu qu'il soit refroidi, dévissez le bec de sortie à l'avant de la machine et nettoyez-le des débris à l'aide de vinaigre et d'un cure-pipe. Assurez-vous que le trou soit complètement débouché.
2. Videz complètement la machine de liquide à fumée. Versez la solution de nettoyage dans le réservoir. Branchez l'appareil et mettez-le en marche.
3. Faites marcher la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vidé.
4. Revissez le bec de la machine.
5. Le nettoyage est accompli. Remplissez la machine de liquide à fumée.

Remarque : En raison de la consistance visqueuse du liquide à fumée et de la haute température à laquelle la fumée s'évapore, toutes les machines à fumée ont tendance à s'encrasser. Un entretien régulier de la machine garantit cependant son usage durable pour de nombreuses années.

Nettoyez le boîtier de la machine seulement avec un chiffon sec. L'appareil est à stocker au sec.

Remarques de fonctionnement

Toute machine à fumée dégage une condensation autour de son bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre appareil. Pendant sa marche ou quelque temps après, il se peut de temps à autre qu'une machine à fumée débite spontanément de la fumée. Après une utilisation continue, toute machine à fumée a besoin de pauses de fonctionnement pour atteindre sa température de fonctionnement correcte. Pendant ce temps-là, aucune fumée ne peut être produite et la DEL verte "READY" sur la télécommande sera éteinte. Elle s'allumera quand la machine sera de nouveau prête à l'utilisation.

Lisez et gardez ces instructions.

Série Antari Z-1500II, Z-3000II DMX

Réglages DMX pour les machines à fumée Z-1500II et Z-3000II avec contrôle DMX.

Canal A

0-5=Arrêt

6-249 = Réglage du débit de fumée (5% - 95%)

250 - 255 = Débit de fumée maximal (100%)

Les machines à fumée Z-1500II et Z-3000II possèdent un contrôle DMX. Tous les modèles peuvent être réglés par un canal DMX en ce qui concerne le débit de fumée. Chaque canal varie entre les valeurs DMX 0 à 255. Des fonctions Timer comme la durée de fumée et l'intervalle peuvent être programmées par le contrôle DMX ou par le logiciel DMX via la fenêtre d'effets lumineux.

Entre les valeurs 0 et 5 du canal de contrôle DMX, la machine est à l'arrêt.

Le débit de fumée est réglé entre les valeurs 6 et 249. Dans cet intervalle, la valeur 6 correspond au débit de fumée minimal et la valeur 249 au débit de fumée maximal. Le débit de fumée augmente avec une valeur DMX croissante.

Entre les valeurs 250 et 255, la machine fonctionne avec un débit de fumée maximal.

Veuillez noter que si la machine était adressée sur l'adresse DMX initiale 124 dans l'exemple ci-dessus, le canal A correspond exactement à cette adresse DMX initiale.

En général, les machines à fumée d'Antari contrôlées par DMX ont les données de puissance suivantes :

1. Température de fonctionnement moyenne = 250 °C
2. Durée d'intervalle avec un débit de fumée maximal d'environ 30 secondes.
3. Débit de fumée constant avec env. 30% de débit de fumée (ce qui correspond à une valeur DMX entre 0 et 75).

C08Z1I03
