Type de produit	Machine à fumée
Caractéristiques techniques principales	Effet de fumée dense, contrôle à distance, réservoir de liquide de fumée
Alimentation électrique	230V, 50Hz
Dimensions approximatives	300 x 200 x 150 mm
Poids	3,5 kg
Compatibilités	Compatible avec les liquides de fumée JBSYSTEMS
Type de batterie	Non applicable
Tension	230V
Puissance	800W
Fonctions principales	Création d'effets de fumée pour événements, concerts, soirées
Entretien et nettoyage	Nettoyage régulier du réservoir et des filtres, utilisation de liquides recommandés
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Utiliser dans des espaces bien ventilés, éviter le contact direct avec la chaleur
Informations générales utiles	Idéale pour les DJ, les événements en intérieur et extérieur, nécessite un liquide de fumée

FOIRE AUX QUESTIONS - Z-3000II JBSYSTEMS LIGHT

Comment puis-je allumer le JBSYSTEMS LIGHT Z-3000II ?

Pour allumer le JBSYSTEMS LIGHT Z-3000II, branchez l'appareil à une prise électrique et utilisez l'interrupteur situé à l'arrière de l'appareil.

Que faire si le JBSYSTEMS LIGHT Z-3000II ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que l'interrupteur est en position 'ON'. Si l'appareil ne s'allume toujours pas, vérifiez le fusible et remplacez-le si nécessaire.

Comment régler l'intensité lumineuse du JBSYSTEMS LIGHT Z-3000II ?

L'intensité lumineuse peut être ajustée à l'aide du variateur intégré, situé sur le panneau de contrôle de l'appareil.

Le JBSYSTEMS LIGHT Z-3000II produit-t-il un bruit ?

Un léger bruit peut être normal en raison du ventilateur intégré. Si le bruit est excessif, vérifiez si l'appareil est obstrué ou si le ventilateur nécessite un nettoyage.

Comment changer les ampoules du JBSYSTEMS LIGHT Z-3000II ?

Pour changer les ampoules, débranchez l'appareil, ouvrez le compartiment à ampoules et remplacez les ampoules usées par des ampoules compatibles.

Y a-t-il un mode de fonctionnement automatique sur le JBSYSTEMS LIGHT Z-3000II ?

Oui, le JBSYSTEMS LIGHT Z-3000II dispose d'un mode automatique qui peut être activé via le panneau de contrôle. Consultez le manuel d'utilisation pour plus de détails.

Que faire si la lumière clignote ?

Si la lumière clignote, vérifiez les connexions et assurez-vous que l'appareil reçoit une alimentation stable. Un clignotement peut également indiquer une surchauffe, laissez l'appareil refroidir.

Comment nettoyer le JBSYSTEMS LIGHT Z-3000II ?

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

MODE D'EMPLOI Z-3000II JBSYSTEMS LIGHT

Mode D'Emploi des Z-1500II et Z-3000II Machines à Fumée

Nous vous félicitons pour l'achat de votre nouvelle Z-SERIES Il machine à fumée d'ANTARI.

10

CONFORMS TO ANSI/UL STD.99

CERTIFIED TO

CAN/CSA STO

C22.2 No.104

Lisez et Gardez ces instructions

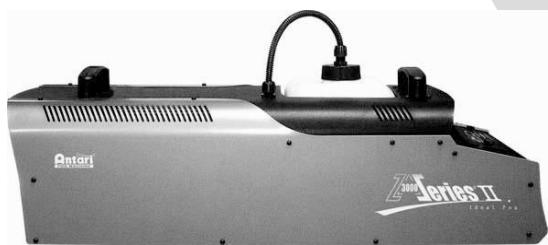

Antari Z machine à fumée

Nos you felicitons pour I'achat de voiture nouvelle machine a fumee d'ANTARI.

Introduction

Nous vous remercions d'avoir可以选择 une machine à fumée d'ANTARI Z. Vous étés en possession d'un produit robuste et puissant. En vue d'utiliser correctement votre nouvel apparéil, veuillez dire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profiterez d'une performance solide et convaincante de cette machine à fumée d'ANTARI pour de nombreuses années.

Pour assurer la longévite et le bon fonctionnement de votre machine à fumée, veuillez dire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.

Risques d'électrocution

Risque de décharge électrique. Démontez l'appareil de l'approvisionnement électrique avant desterolir la couverture.
Protégé de l'humidité.
L'appareil a ete concu pour un emploi dans des locaux clos. Ne pas utiliser a l'extérieur.
Pour les modèle de 110V, utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez vous que l'appareil soit branché à l'alimentation correcte.
Debranchez l'appareil avant de replir le réservoir.
Assurez you d'installer la machine à fumée toujours droit.
Eteignez l'appareil ou débranchez-le du secteur, quand il est hors d'utilage.
Si de l'humidité, du liquide ou du liquide à fumée devait penetrer à l'intérieur de l'appareil, débranchez immédiatement l'appareil et contactez un technicien ou leur revendeur d'ANTARI avant de le réutiliser.
A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par votre revendeur d'ANTARI ou par des spécialistes.

Danger d'incendie

L'appareil n'est prevu que pour l'usage par des personnes adultes. Installez-le hors de l'atteinte des enfants. Ne jamais faire marcher sans surveillance.
Ne jamais braquer le bec de l'appareil directement sur des personnes.
Le débit de la machine à fumée est très chaud. Pendant que la machine est en marche, respectéz une distance d'environ 60 cm vis-à-vis son bac.
Installez l'appareil à un endroit bien aéré. Ne jamais couvr les orifices d'ération. Pour garantir une aération suffisante, laissez libre un espace de 20 cm avant et au-dessus de l'appareil.
Ne jamais braquer le bec de la machine sur des flammes.
Le bac de la machine devient tres chaud (300^) pendant son fonctionnement. Pour cela, tenez ecartedemateriaux enflammables au bac de la machine a une distance minimum de 50~cm
Laissez refroidir la machine à fumée d'ANTARI avant toute manipulation.

Risques d'explosion

Ne jamais entreméler des liquides enflammables à composants gazeuz ou huileux au liquide à fumée.

Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre machine à fumée d'ANTARI

Employez uniquement des liquides à fumée de haute qualité à base d'eau recommends par votre revendeur. Autres liquides à fumée pourrait cause des problèmes d'encrassage ou des crachotements.
Faites attention qu'il y ait always suffisamment de lique a fumee au reservoir. Un emploi sans liquide pourrait endommager la pompe ou provoquer la surchauffe de I'elément de chauffage.
Si toue machine a fumee d'ANTARI ne detait plus travailler correctement, l'eteignez immediatement. Videz complètement le réservoir, emballez soigneusement l'appareil (au moins dans son emballage d'origine) et l'envoyez-le à votre revendeur d'ANTARI.
Toujours vider le réservoir avant d'envoyer ou transporter l'appareil.
Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincer à grande eau.

Déballage & inspection

Ouvrez le carton d'extérieur et assurez vous que tous les parts n'aient subi aucun dommage durant leur transport. Assurez-vous que le carton d'expédition contient les articles suivants:

1. Une unité de machine de brouillard de la Z-Série II
2. Câble secteur
3. Z-20 télécommande multifonctionnelle avec la corde ci-jointe
4. Mode d'emploi

Servez vous de la liste des "Accessoires" ci-jointe pour vérifier si votre modele vous a eté livré avec sonquipement complet. En cas de livraison endommagée ou incompleté, toujours contactez immédiatement voserevenre d'ANTARI.

Installation

Enlevez tout matériel d'emballage. Assurez vous d'avoir enlevé toute la mousse et le rembourse en plastique, surtout au bec de la machine.
Placez la machine à fumée sur une surface plane et dévissez le couvercle du réservoir du liquide à fumée.
Remplissez le réservor de liquide à fumée d'ANTARI ou d'un autre liquide à fumée de haute qualité à base d'eau. Refermez le réservoir.
Connectez fermement le cable de la télécommande à la douille d'entrée correspondante de la machine à fumée qui est située à son dos.

Maniement

Branchez la fiche d'alimentation de la machine à fumée dans une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière de l'appareil à "ON". Le temps de préchauffage est terminé, dés que l'indicateur lumineux vert sur la télécommande s'allume.
Pour déclencher le jet de fumée, presse le bouton correspondant sur la télécommande. Continuez à appuyer sur le bouton jusqu'à ce que le début désiré soit atteint.
L'indicateur lumineux sur la télécommande s'esteint chaque fois que la machine se rechauffe pour atteindre la température de fonctionnement nécessaire.
Pour des informations complémentaires concernant le maniement de votre machine à fumée d'ANTARI, voir la partie intitulée "Maniement avec télécommande".

Les modèles disposant d'un ceintre de fixation peuvent être fixés au plafond. Lors de cette installation, faites attention que la fumée ne s'évapore pas directement en direction de visages de personnes. Quelle que soit la méthode d'installation que vous choississez, respectez que l'angle d'inclinaison ne soit pas supérieure à 15 degrès.

Important: Observetz always le nivea de liquide a fumee au reservoir pendant les jets de fumee. Un emploi sans liquide a fumee peut endomager la machine.

Si vous apercevez un débit trop faible, un bruit de la pompe ou la manque totale de débit, débranchez

immédiatement votre machine. Vérifiez le niveau de liquide, la fusible externe, la connection à la télécommande et l'alimentation au secteur. Si tout apparait être correct, branchez de nouveau. S'il n'y a aucune production de fumée après que vous avez pressé le bouton sur la télécommande pendant 30 secondes, vérifie si le liquide passée par le disperseur qui est attaché au réserveir. Si vous n'arrivez pas à déterminer la cause du problème, ne continue pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Envoyez la machine à retour à votre revendeur d'ANTARI.

Characteristiques Techniques

Nombre modèle	Z-1500II	Z-3000II
Alimentation	AC100-120V, AC230/ 50HZ-60HZ	AC100-120V, AC230/ 50HZ-60HZ
Puisance de rendement	1500 W	3000 W
Volume d'émission	ca. 700 m³/min.	ca. 1400 m³/min.
Contenu de réserve	6 Liter	6 Liter
Consommation de liquide	12 min./Liter	5 min./Liter
Poids	14 Kg	20 Kg
Dimensions(mm)	L 688 W 285 H188	L 735 W 310 H 192
Éloigné Inclus	Z-20	Z-20
Facultatif Éloigné	Z-30	Z-30

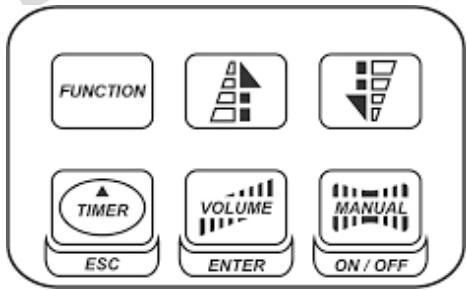

Maniement avec telécommande

Z-20: La télécommande multifunction X-20 est relié à un cordon de 10m , et est compose de 5 broches XLR, et peut être connecté aux différents modèles de machines à fume Z-1500II et Z-3000II. Son interface permet à l'opérateur d'adapter des fonctions aux besoin du client de machine de brouillard en ajustant la durée, l'intervalle et le volume de ternissement. Son affichage à cristaux liquides montre les paramétres d'emploi courants, qui sont automatiquement stockés dans la mémoire non-volatile, permettant à la machine d'être mise hors tension sans arrangements perdants de fonction.

Z-20:

1. LCD-Display
2. FUNCTION-Touche
3. UP-/DOWN-Touche
4. TIMER-Touche
5. VOLUME-Touche

6. MANUAL-Touche

7. Grace à la touché "function", il est possible d'ajuster les réglages desires, comme le volume, les intervalles de vaporization, le ventilateur, et le corps de chauffe. La commande ENTER (volume) est utilisée pour sélectionner l'options désirée. Pour adjuster le réglage dudebit de fume, utiliser la commande VOLUME. Ajuster le pourcentage de volume desire grace à la commande UP / DOWN. Pour ajuster le réglage des intervalles de temps, utiliser la commande TIMER avec la commande UP / DOWN (fleches). Pour les intervalles, ajuster entre 1 et 900 secondes, pour la durée, ajuster entre 1 et 200 secondes, pour le volume, ajuster entre 1 % et le non-stop burst, c'est-à-dire ledebit permanent ou la machine ne s'arrête pas pour une re-chauffe, ou un Debit d'environ 50%. Utiliser la commande ENTER pour selectionner chaque option, et faire les changements Desires. Pour éteindre le corps de chauffe et le ventilateur, utiliser la function HEAT et

FAN. Utiliser la commande ENTER(volume) pour confirmer la selection. Utiliser la commande ON / OFF (manual) pour allumer.

1. Toujours appuyez sur la touche ENTER (VOLUME) pour confirmer le réglage.
2. Appuyez sur la touche ESC (TIMER) pour sortir le niveau de menu actuel et pour se déplacer à un niveau nouvel.
3. Appuyer sur la commande TIMER pour activer la fonction du temps. L'affichage montre alors l'intervalle ajusté et l'appareil compte les secondes à partir de "0". Ensuite, la sortie de fume est déclenchée au volume ajusté sous l'option TIMER. La durée depend des réglages ajustés sous l'option DURATION. Si vous souhaitez désactiver la fonction du temps, appuyer à nouveau dessus.
4. Appuyer sur la commande VOLUME pour déclencher immédiatement le jet de fume au debit ajusté sous l'option VOLUME Appuyer à nouveau pour arreter le jet de fume.
5. Appuyer sur la commande MANUAL pour déclencher immédiatement le jet de fume avec un volume de 100% . Retirer votre doigt de la commande MANUAL, de façon à arréter le jet de fume.
6. Quand en mode Stand By, appuyez sur la touche "ON/OFF" pour réactiver la machine

Z-30: A les memes caractéristiques que la Z-20, mais a la faculty d'être sans fil. L'utilisation sans fil est possible jusqu'à une distance de 50 m. L'adresse peut être réglée de O à 8, ce qui peut dire que 9 unités différentes peuvent être controlées séparément ou simultanement. Appuyer sur FUNCTION pour dire le mode RF afin de selectionner le numéro de l'adresse désirée. S'assurer que le réglage de l'adresse sur la télécommande Z-30 correspond à au réglage de l'adresse de l'émetteur. Il y a deux boutons sur l'émetteur, le bleu pour émettre la fume, et le rouge pour stopper l'utilisation.

Note D'Execution

Toutes les machines de brouillard développont la condensation autour du bec de rendement. Puisque ceci peut avoir comme conséquence une certaine accumulation d'humidité sur la surface au-dessous du bec de rendement, considérée cette condensation en installing votre unité.
Toutes les machines de brouillard peuvent pulveriser un peu de brouillard de temps en temps lors du fonctionnement et pendant une minute ou ainsi après avoir eteient.
Toutes les machines de brouillard ont une période de réutilisation après que de longs éclats quand la machine se fermera pour avaler pendant une période courte afin de rechauffer encore. Pendant ce tempsaucun brouillard ne peut être produit.

Maintien

Faites toujours attention de ne pas polluer le liquide à fumée. ÀpRES avoir rempli de liquide à fumée, refermez toujours immédiatement les couvercles du bidon de liquide et du réservoir de la machine.

Après une utilisation continue de 40 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élement de chauffage. Utilisez une solution composée de 80% d'eau distilled et de 20% de vinaigre. Pratique le nettoyage de la manière suivante:

1. Àpès avoir débranché l'appareil et après avoir attendu qu'il soit refroidi, dévissez le bec de sortie au front de la machine et nettoyez de débris à l'aide de vinaigre et d'un cure-pipe. Assurez vous que le trou soit complètement débouché.
2. Videz complètement la machine de liquide à fumée. Versez la solution de nettoayge dans le réservoir. Branchez l'appareil et mettez-le en marche.
3. Faites marchez la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vidé.
4. Revissez lebec de la machine.
5. Le nettoyage est accompli. Remplissez la machine de liquide a fumee.

Remarque: Dû à la constance visqueuse du liquide à fumée et à la haute température avec laquelle la fumée s'évapore, toutes les machines à fumée ont tendance à encrasser. Le maintien régulier de la machine aranti cependant son usage solide pour de nombreuses années.

Nettoyez le boftier de la machine seulement avec un chiffon sec.
L'appareil est à stocker au sec.

Remarques de fonctionnement

Toute machines à fumée dégage une condensation autour de son bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre apparéil.
Pendant sa marche ou quelque temps après, il se peut de temps à autre qu'une machine à fumée débite spontanément de la fumée.
ÀpRES une utilisation continue toute machine à fumée a besoin de pauses de fonctionnement pour arriver à sa température de fonctionnement correct. Pendant ce temps-là, aucune fumée ne peut être produit et la DEL verte "READY"sur la télécommande sera éteinte. Elle s'allumera quand la machine sera de nouveau prête à l'utilisation.

Lisez et Gardez ces instructions.

Série Antari Z-1500II, Z-3000II DMX

Réglages DMX pour des machines à fumée Z-1500II, Z-3000II avec contrôle DMX

Canal A

0-5=Arrêt

6-249 = Réglage du début de fumée (5% - 95%)

250 - 255 = Débit de fumée maximal (100%)

Les machines à fumée Z-1500II, Z-3000II possèdent un contrôle DMX. Tous modèles peuvent être réglés par un canal DMX en ce qui concerne le débit de fumée. Chaque canal varie entre les valeurs DMX 0 à Des fonctions Timer comme la durée de fumée et intervalle peuvent être programmes par le contrôle DMX ou par le logiciel DMX via la fenêtre d'effets lumineux.

Entre les valeurs 0 et 5 du canal de contrôle A, la machine est en arrêt.

Le débit de fumée est réglé entre les valeurs 6 à 249. Dans ce contexte, la valeur 6 concerne le débit de fumée minimal et 249 concerne le débit de fumée maximal. Le débit de fumée augmente avec une valeur DMX accroissant.

Entre les valeurs 250 et 255, la machine fonctionne avec un débit de fumée maximal.

S'il vous plaft faites attention que si la machine était codée sur l'adresse initiale DMX 124 dans l'exemple en haut, le canal A correspond exactement à cette adresse initiale DMX.

En général, les machines à fumée d'Antari contrôlés par DMX ont les données de puissance suivantes:

1. Température de fonctionnement moyenne = 250^
2. Durée d'intervalle avec un débit de fumée maximal env. 30 secondes
3. Débit de fumée constant avec env. 30% de débit de fumée (ce qui correspond à une valeur DMX entre 75).
