CLUB LASER 7 - Équipement de scène et d'éclairage JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Laser de spectacle pour discothèque
Marque	JBSYSTEMS LIGHT
Modèle	CLUB LASER 7
Catégorie	Équipement de scène et d'éclairage

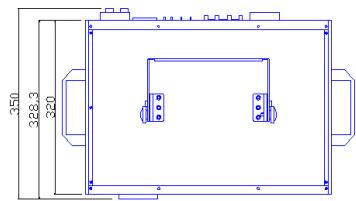

Dimensions (LxHxP)	Non spécifié dans la notice
Poids	Non spécifié dans la notice
Alimentation	AC 100~240V, 50/60Hz, 50W
Fusible	250V 2A lente (20mm verre)
Classe laser	3B (selon EN/IEC 60825-1 ED2, 2007-03)
Lasers intégrés	Rouge 350mW (650nm), Vert 60mW (532nm), Bleu 50mW (473nm)
Couleurs produites	Jusqu'à 7 couleurs
Scanners	20 kHz
Angle du faisceau X/Y	±25°
Modes de fonctionnement	Musique (contrôle par le son), Automatique, Maître/Esclave, DMX512, ILDA
Canaux DMX	17 canaux
Adresse DMX	001 à 511
Connectivité ILDA	Oui (entrée et traversée)
Nombre de motifs préprogrammés	128 motifs, organisés en 8 groupes de 16
Contrôle de la taille des images	Zooms X/Y manuels et via DMX
Effet miroir (inversion)	Oui, réglable par touches ou DMX
Microphone interne	Oui, avec sensibilité réglable
Ventilation	Ventilateur de refroidissement avec filtre amovible
Sécurité	Interrupteur à clé, entrée Interlock, câble de sécurité, distance minimale 1 mètre
Accessoires inclus	Flight case, 2 clés, câble d'alimentation, câble ILDA dB25/dB25, câble Interlock, mode d'emploi
Température ambiante maximale	40°C
Usage prévu	Intérieur uniquement, pour spectacles lumineux

FOIRE AUX QUESTIONS - CLUB LASER 7 JBSYSTEMS LIGHT

Comment allumer le laser CLUB LASER 7 ?

Connectez l'appareil à une prise électrique adaptée, puis utilisez l'interrupteur à clé fourni (tournez la clé en position ON). Le bouton ON/OFF principal doit également être en position ON. Assurez-vous que le filtre du ventilateur est en place avant la mise sous tension.

Quels modes de fonctionnement sont disponibles ?

Le laser propose 5 modes : Music Control (synchronisé sur la musique), Automatic (séquence automatique), Master/Slave (pour chaîner plusieurs appareils), DMX512 (contrôle via console DMX, 17 canaux) et ILDA (contrôle via logiciel PC compatible ILDA).

Comment régler la sensibilité au son ?

En mode Music Control, tournez le potentiomètre MUSIC SENSITIVITY situé sur le panneau arrière jusqu'à ce que le laser réagisse clairement au rythme de la musique. La LED SOUND clignotera en rythme.

Puis-je connecter plusieurs CLUB LASER 7 entre eux ?

Oui, en mode Master/Slave. Réglez le premier laser en mode Music ou Auto (Master), et les suivants en mode Slave. Reliez les entrées/sorties DMX en guirlande. Ils seront alors parfaitement synchronisés.

Comment utiliser le mode DMX ?

Attribuez une adresse DMX (001 à 511) via le panneau de contrôle (touches FUNC, UP/DOWN, ENTER). Connectez votre contrôleur DMX à l'entrée DMX du laser. Le laser utilise 17 canaux ; le canal 1 permet de sélectionner les modes (Auto, Music, mini-shows, ou Full DMX).

Que faire si le laser ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur à clé est en position ON. Si le fusible a grillé, remplacez-le par un fusible de même type (250V 2A lent, verre 20mm). Ne jamais court-circuiter un fusible.

Comment nettoyer le filtre du ventilateur ?

Retirez la protection en plastique du ventilateur d'entrée. Utilisez un aspirateur pour nettoyer le filtre. Remettez le filtre en place avant de remettre l'appareil sous tension. Nettoyez-le régulièrement (au moins une fois par mois) pour éviter la surchauffe.

Quelles sont les précautions de sécurité laser ?

Ce laser est de classe 3B : ne jamais regarder directement le faisceau. Évitez de diriger le laser vers des personnes ou des animaux. Utilisez l'interrupteur à clé et le commutateur Interlock optionnel. Respectez une distance de sécurité d'au moins 1 mètre entre le laser et toute surface. Portez des lunettes de protection adaptées lors de l'installation.

Comment inverser l'image projetée (effet miroir) ?

Appuyez sur la touche FUNC jusqu'à afficher l'un des 4 symboles miroir. Utilisez les touches UP (miroir X) ou DOWN (miroir Y) pour sélectionner l'axe. Confirmez avec ENTER. Vous pouvez aussi régler l'effet via les potentiomètres X/Y MIRROR sur le panneau arrière.

Puis-je utiliser le laser avec un logiciel ILDA ?

Oui, connectez votre PC équipé d'une interface ILDA compatible (comme Pangolin ou Phoenix) au connecteur d'entrée ILDA du laser. Le laser passe automatiquement en mode ILDA. Utilisez ensuite le logiciel pour créer des shows personnalisés. Le connecteur ILDA THROUGH permet de chaîner plusieurs lasers.

MODE D'EMPLOI CLUB LASER 7 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir acheté ce produit Briteq. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet apparéil a été concu pour la production de yeux de lumières décoratifs et est utilisé dans des spectacles lumineux.
• Un superbe laser pour discothèque à sept couleurs, et équipé de trois lasers puissants et à température contrôlée :

laser rouge de 350mW (650nm) o laser vert de 60mW (532nm) laser bleu de 50mW (473nm)

• Grâce à ses scanners de 20 kHz, le Club laser7 Mk2 projette des images qui se composent de sept couleurs au maximum, et qui possèdent une définition et une tenue impeccables!
• Compatible ILDA à 100%, ce qui garantit une flexibilité maximale!
• L'appareil est livré avec son coffre de voyage inclus!
• Les cinq modes utilisateur rendent l'usage de ce laser extrêmement ainsi :

○ MUSIC CONTROL (mode musique) : 100 % plug & play → il suffit de connecter le laser à l'alimentation secteur pour que démarre un show laser fantastique, contrôle par la musique et basé sur les 128 motifs préprogrammés de l'appareil. Appareil tout désigné pour les compagnies de location !!!

MASTER / SLAVE mode (mode maître / esclave) : plusieurs appareils peuvent être utilisés en mode musical et en parfaite synchronisation : effets sensationnels et pourtant, utilisation des plus simples ! ○ AUTOMATIC mode (mode automatique) : ce mode va faire défiler tous les programmes internes automatiquement : pas besoin de musique ! ○ DMX mode (mode DMX) : il suffit d'assigner une adresse DMX et vous êtes alors en mesure de prendre le contrôle de tous les programmes internes ! ○ ILDA mode (mode ILDA) : connectez le laser à n'importe quel PC équipé d'une interface compatible ILDA, vous êtes alors en mesure d'utiliser n'importe quel software professionnel pour laser afin de créer des shows lasers spectaculaires, de créer des logos, etc...

• Les projections du laser peuvent être adaptées en taille, selon l'ampleur de l'événement, grâce aux zooms de contrôle X/Y des images.
• Les graphiques peuvent être inversés (effet miroir) afin d'être projetés via un écran transparent.
• 'Technologie de blanking' pour une séparation optimale des rayons.
• L'appareil est tout indiqué pour une utilisation dans des clubs, des discothèques, des shows publicitaires, des exhibitions, et dans beaucoup d'autres situations...
• En conformité avec les normes EN/IEC 60825-1 ED2, 2007-03 relatives à la Sécurité Laser.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la

responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.

• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

Le Club laser7 Mk2 Mode d'emploi - 2 clés (pour l'interrupteur à clé) - Câble d'alimentation - Câble dB25/dB25 ILDA - Flight case - Câble pour interrupteur de sécurité Interlock

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur. Ce symbole signifie : Lire le mode d'emploi.

Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire, la distance minimum entre le projecteur et la surface à éclairer. Cette distance doit être de plus de 1 mètre.

• Afin de protégerez l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
• Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. Il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement. La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Instructions de sécurité LASER:

• Selon la réglementation EN/IEC 60825-1 ED2, 2007-03, ce laser fait partie de la classe 3B. Une exposition directe des yeux au faisceau peut être dangereuse.

Evitez d'exposer les yeux directement au laser! Les radiations Laser peuvent endommager les yeux et/ou la peau. Toutes les mesures de protection doivent être appliquées pour des raisons de sécurité.

• Ce produit est ce qu'on appelle un laser de spectacle, émettant des radiations avec un spectre de longueurs d'ondes situé entre 400 et 700 nm et produit des effets lumière pour les spectacles. La construction de ce laser fait que le faisceau rouge tellement vite, qu'il ne peut toucher l'oeil qu'un très bref instant. C'est grâce à cela que l'utilisation de ce laser, pour créer un spectacle lumière, peut être considérée comme sûr.
• Ne dirigez jamais le faisceau laser directement sur des personnes ou animaux et ne laissiez jamais fonctionner l'appareil sans surveillance.
• Ce laser peut uniquement être utilisé pour des spectacles. L'utilisation de lasers classe 3B est uniquement autorisée si il est manipulé par des opérateurs qualifiés bien entrainés.
• Dépendant de sa catégorie, l'utilisation d'un laser peut produire des radiations qui endommagent de façon

permanentes les yeux et/ou la peau. Les lois sur l'utilisation d'un produit laser varient d'un pays à l'autre. L'utilisateur doit toujours s'informer et appliquer les législations et les mesures de sécurité en rigueur dans son pays.

BRITEQ ne peut en aucun cas être tenu comme responsable des dommages causés par des installations incorrectes et/ou par des opérateurs non qualifiés!

Description

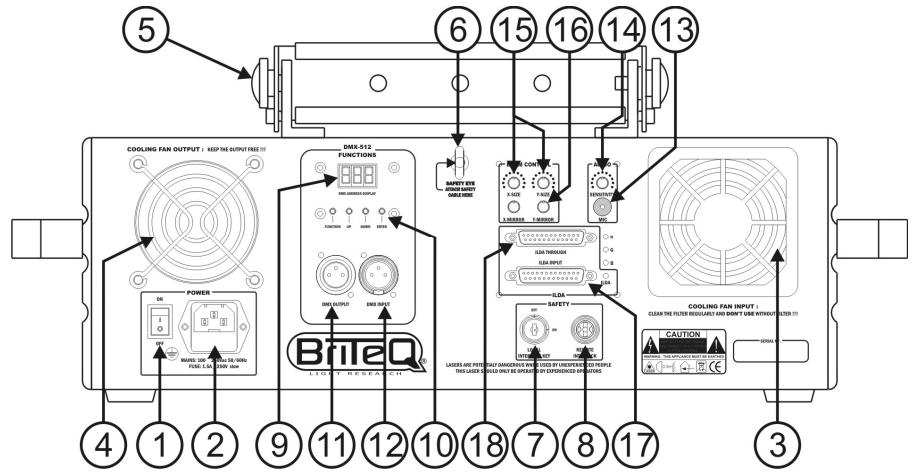

1. BOUTON ON/OFF : utilise pour permettre l'appareil en ou hors service.
2. ENTREE D'ALIMENTATION SECTEUR: avec une prise IEC avec fusible incorporé, connectez les cables d'alimentation fournis à cette prise.
3. VENTILATEUR DE REFROIDISSEMENT (entrée) : utilisé pour refroidir les composants à l'intérieur de l'appareil. Il y a lieu de s'assurer que le filtre placé à l'intérieur du ventilateur est toujours en place avant de mettre le laser sous tension! Ce filtre devrait être nettoyé très régulièrement! Il suffit pour cela de retirer la protection en plastique et de nettoyer le filtre avec un aspirateur.
4. VENTILATEUR DE REFROIDISSEMENT(sortie): utilisé pour refroidir les composants à l'intérieur de l'appareil. Assurez-vous de ne jamais couvrir cette évacuation d'air!
5. SUPPORT: avec 2 vis de serrage sur les côtés pour accrocher l'appareil et un trou de fixation pour fixer un crochet de montage.
6. CEIL DE SECURITE: utilisé pour attacher un cable de sécurité quand l'appareil est suspendu. (voir paragraphe "montage en hauteur").
7. INTERRUPUTEUR A CLE: utilisé pour allumer/éteindre les lasers. Utilisiez les clés pour vous assurer que seulement un opérateur experimenté pourra allumer le laser.
8. Entrée INTERLOCK: donne la capacité de relier un commutateur d'arrêt d'urgence optionnel. En poussant ce commutateur, le faisceau laser se coupe immédiatement. IMPORTANT! Pour votre sécurité, nous vous conseillons d'utiliser ce commutateur optionnel.
9. AFFICHAGE: Affiche l'adresse DMX sélectionnée quand l'appareil est en mode DMX. Vous pouvez également sélectionner 4 modes de fonctionnement. Voyez plus loin pour plus
10. PANEAU DE CONTROLLE: Est utilisé pour contrôler les différentes fonctions du laser. Voir plus loin pour plus d'informations.
11. SORTIE DMX: Connecteur XLR femelle à 3 broches utilisé pour connecter le laser avec l'appareil suivant de la chaîne DMX.
12. ENTRÉE DMX: Connecteur XLR male à 3 broches utilisé pour connecter les cables universels DMX. Cette entree reçoit les instructions du contrôleur DMX.
13. Microphone interne: Le microphone incorporé est utilisé pour synchroniser le show laser selon le rythme de la musique.
14. SENSIBILITÉ DE L'ENTREE DE LA MUSIQUE: Ce potentio omètre jusqu'à ce que le laser fonctionne en synchronisation avec la musique.
15. CONTROLE X/Y DE LA TAILLE : utilisez ces contrôles pour adapter la taille des graphiques projetés aux dimensions de l'évé
16. CONTROLE X/Y DE L'EFFET 'MIROIR': utilisez ces contrôles pour inverter les projections, comme le ferais un miroir. Par exemple, cette option est utilisée quand vous projetez des graphiques par l'arrête, sur un écran transparent. L'effet miroir X/Y peut également être réglé à l'aide du panneau de contrôle et l'afficheur LED. Voir chapitre 'Comment utiliser et régler l'appareil' pour plus d'informations.
17. CONNECTEUR D'ENTRÉE ILDA : utilisé pour connecter le laser à l'interface certifiée ILDA d'un ordinateur. Prière de se reporter plus loin pour de plus amples informations.
18. CONNECTEUR ILDA 'THROUGH' : utilisé pour relier le signal ILDA à l'appareil Club laser7 Mk2 suivant.

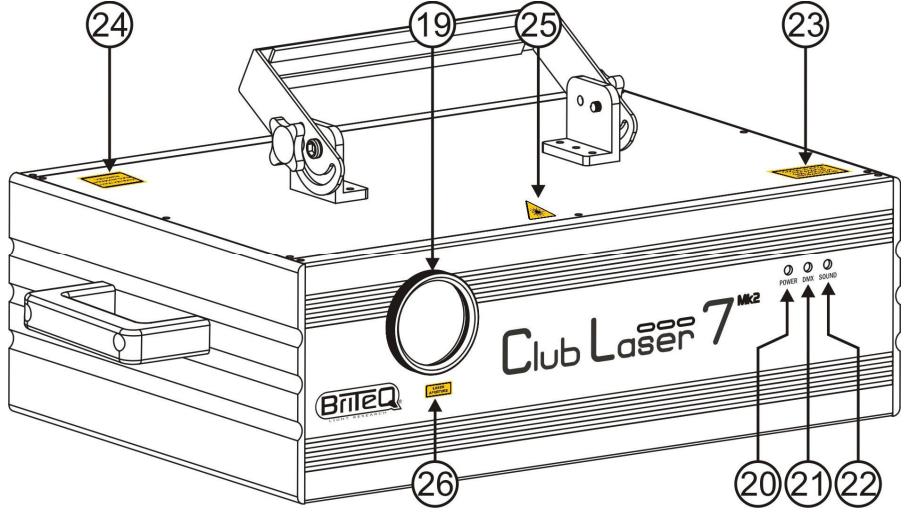

1. SORTIE LASER: À cet endroit le laser sort de l'appareil, assurez-vous de NE JAMAIS REGARDER à l'intérieur de l'appareil par cette ouverture pendant que l'effet laser est allumé!
2. LED d'alimentation : indique que l'appareil est allumé.
3. LED 'DMX': la lampe témoin est allumée quand le laser détecte un signal DMX.
4. LED SOUND : en mode musical, la led clignote au rythme de la musique.
5. ÉTIQUETTE D'AVERTISSEMENT: "Attention - Laser Classe 3B. Radiation Laser si ouvert. Évitez l'exposition aux rayons laser."
6. ÉTIQUETTE D'AVERTISSEMENT: "Radiation Laser. Évitez l'exposition aux rayons laser. Produit laser Classe 3B"
7. SYMBOLE D'AVERTISSEMENT POUR LE LASER: met en garde contre un laser potentiellement dangereux s'il n'est pas utilisé par les opérateurs spécialisés.
8. ÉTIQUETTE D'AVERTISSEMENT: "ouverture laser"

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câ
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

PRUDENCE, ENDOMMAGEMENT DES YEUX: Positionnez toujours le laser de telle façon que le public ne peut regarder directement dans le faisceau laser. Assurez-vous que le faisceau ne « touchera » pas le public.

• Des pauses régulières dans l'utilisation sont primordiales pour maximiser la durée de vie de l'appareil, puisqu'il n'est pas conçu pour une utilisation continue.
• Ne pas mettre l'unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des lasers.
• Débranchez systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement le rayon laser! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Réglage de l'effet miroir x/y:

Voir également point n°16 dans la description.

• Appuyez sur la touche FUNC jusqu'à ce que l'une de ces 4 images apparaisse sur l'écran.
• Appuyez sur les touches UP / DOWN pour sélectionner l'une des 4 options miroir:
• Touche UP: projection miroir sur l'axe X
• Touche DOWN: projection miroir sur l'axe Y
• Appuyez sur la touche ENTER pour confirmer votre choix. (L'écran "888" clignote 3 fois)

1) Mode controle par la musique (MASTER):

Le laser exécute une séquence préprogrammée en suivant le rythme de la musique. Sélectionnez ce mode quand il n'y a qu'un laser en présence (mode autonome) ou quand le laser est placé en tête d'une chaîne de plusieurs lasers Club laser7 Mk2, et qu'il remplit donc le rôle de master.

• Appuyez sur le bouton FUNC jusqu'à ce que l'écran affiche A1, A2, S1 ou S2
• Appuyez sur les touches UP / DOWN pour sélectionner l'un des 2 shows contrôlés par la musique: S1 ou S2
• S1: Show aléatoire contrôlé par la musique qui change constamment. S2: Show PREPROGRAMME, contrôlé par la musique

• Appuyez sur la touche ENTER pour confirmer votre choix. (l'écran "888" clignote 3 fois)
• Mettez de la musique en route et ajustez le bouton MUSIC SENSITIVITY (9) jusqu'à ce que le laser réagisse clairement au rythme de la musique.

Il est possible de connecter plusieurs lasers CLUB LASER7 MK2 ensemble : il suffit de régler le premier élément de la chaîne en mode 'Music' et tous les autres éléments en mode 'Slave' pour qu'ils réagissent tous de manière parfaitement synchronisée!

Remarque : Lorsque aucune source musicale n'est détectée par l'appareil, la source du laser sera coupée (mode black out).

2) Mode 100% automatique (MASTER):

Le laser exécute automatiquement une série préprogrammée. Sélectionnez ce mode quand il n'y a qu'un laser en présence (mode autonome) ou quand le laser est placé en tête d'une chaîne de plusieurs lasers Club laser7 Mk2, et qu'il remplit donc le rôle de master.

• Appuyez sur le bouton FUNC jusqu'à ce que l'écran affiche A1, A2, S1 ou S2
• Appuyez sur les touches UP / DOWN pour sélectionner l'un des 2 shows automatiques: A1 ou A2
• S1: Show aléatoire automatique qui change constamment S2: Show PREPROGRAMMÉ automatique
• Appuyez sur la touche ENTER pour confirmer votre ch

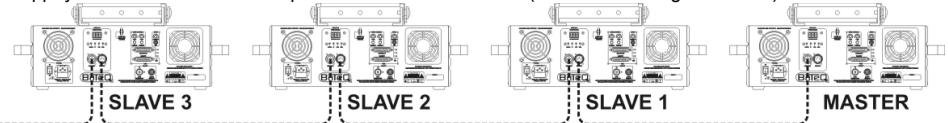

Il est possible de connecter plusieurs lasers CLUB LASER7 MK2 ensemble, il suffit de régler le premier élément de la chaîne en mode 'Music' ou 'Auto' et tous les autres éléments en mode 'Slave' pour qu'ils réagissent tous de manière parfaitement synchronisée!

Le laser suit les instructions données par le premier laser Club LASER7 MK2 (master) de la chaîne.

• Connectez l'entrée DMX du laser à la sortie DMX du laser qui le précède dans la chaîne.
• Appuyez sur le bouton FUNC jusqu'à ce que l'écran affiche "SLA"
• Appuyez sur la touche ENTER pour confirmer votre choix. (l'écran "888" clignote 3 fois)

Il est possible de connecter plusieurs lasers CLUB LASER7 MK2 ensemble, il suffit de régler le premier élément de la chaîne en mode 'Music' ou 'Auto' et tous les autres éléments en mode 'Slave' pour qu'ils réagissent tous de manière parfaitement synchronisée!

4) Mode DMX512:

Le laser peut être contrôlé par n'importe quel contrôleur DMX standard.

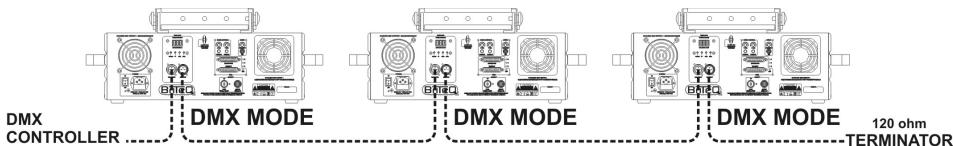

• Connectez l'entrée DMX du laser à la sortie DMX de l'élément précédent dans la chaîne (ou connectez-le directement à la sortie DMX de votre contrôleur s'il est le premier de la chaîne).
• Appuyez sur le bouton FUNC jusqu'à ce que l'écran affiche un nombre à trois chiffres.
• Appuyez sur les touches UP / DOWN pour choisir l'adresse DMX désirée (de 001 à 511)
• Appuyez sur la touche ENTER pour confirmer votre choix. (L'écran "888" clignote 3 fois)

Le Club laser7 Mk2 utilise 17 canaux, veuillez vous reporter au tableau ci-dessous pour comprendre les fonctions des différents canaux.

Voici quelques informations supplémentaires sur le standard DMX512.

Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements lumineux intelligents. Vous devez connecter en guirlande (daisy chaining) votre contrôleur

DMX et tous les appareils avec un câble symétrique (XLR M/F) de bonne qualité. Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90Ω à 120Ω en fin de chaîne. Ne jamais utiliser de séparateur de câbles en forme "Y", cela ne fonctionnera pas!

Chaque effet lumineux de la chaine doit avoir sa propre adresse de départ afin de savoir à chaque commande du contrôleur il doit observer.

90~120 ohm résistor

Configuration DMX:

REMARQUE IMPORTANTE: Canal DMX 1 est utilisé pour régler les différents modes de fonctionnement du laser.

• Pour utiliser le laser en mode 17 canaux, vous devez attribuer une valeur de 217 ou plus au canal 1.
• Si la valeur du canal 1 se situe entre 177 et 216, vous pouvez utiliser le canal 2 pour sélectionner 46 mini shows laser différents!

CANAL	VALEUR	DESCRIPTION
CH 1 MODES	000-016	Laser ETEINT ①
	017-056	AUTO SHOW 1
	057-096	AUTO SHOW 2
	097-136	MUSIC SHOW 1
	137-176	MUSIC SHOW 2
	177-216	Utilizez CH2 pour sélectionner un des 46 mini shows laser préprogrammés!
	217-255	MODE Full DMX
CH 2 GROUPE	000-255	8 Groupes (voir liste des motifs séparée)
CH 3 MOTIF	000-255	16 Motifs dans chaque groupe (voir liste des motifs séparée)
CH 4 COULEUR	000-007	Original
	008-015	Rouge
	016-023	Vert
	024-031	Jaune
	032-039	Bleu
	040-047	Mauve
	048-055	Bleu Clair
	056-063	Blanc
	064-111	Fondu des couleurs
	112-159	Saut des couleurs
	160-127	Mouvement Coloré
	208-255	Stroboscope
CH 5CLIGNOTEMENT	000	Motif plein sans clignotements
	001-127	0%~99% motif fixe clignotant
	128-255	Vitesse clignotement
CH 6 ZOOM	000-127	100%-5% motif fixe zoomé
	128-169	Zoom IN (rapprocher)
	170-209	Zoom OUT (éloigner)
	210-255	Zoom alternatif
CH 7Vitesse du ZOOM	000-255	Rapide à Lent
CH 8ROULEMENT LE LONG DE L'AXE Y	000-127	0 -359 degrés fixes sur l'axe Y
	128-191	Roulement horsaire
	192-255	Roulement antihoraire
CH 9VITESSE DUROULEMENT Y	0-255	Rapide à Lent
CH 10ROULEMENT LE LONG DE L'AXE X	000-127	0 -359 degrés fixes sur l'axe X
	128-191	Roulement horsaire
	192-255	Roulement antihoraire
CH 11VITESSE DUROULEMENT X	0-255	Rapide à Lent
CH 12ROULEMENT LE LONG DE L'AXE Z	000-127	0 -359 degrés fixes sur l'axe Z
	128-191	Roulement horsaire
	192-255	Roulement antihoraire
CH 13VITESSE DUROULEMENT Z	0-255	Rapide à Lent
CH 14MOUVEMENTSUR L'AXE X	000-127	128 différentes positions fixes sur l'axe X
	128-191	Mouvement horsaire
	192-255	Mouvement antihoraire
CH 15VITESSE DUMOUVEMENT X	0-255	Rapide à Lent
CH 16MOUVEMENTSUR L'AXE Y	000-127	128 différentes positions fixes sur l'axe Y
	128-191	Mouvement horsaire
	192-255	Mouvement antihoraire
CH 17VITESSE DUMOUVEMENT Y	0-255	Rapide à Lent

Vous pouvez sélectionner un des 128 motifs préprogrammés à l'aide des canaux 2 et 3:

• CH2 (horizontal): Sélectionnez un des 8 groupes
• CH3 (vertical) : Sélectionnez un des 16 motifs dans chacun des 8 groupes

LISTEDES MOTIFS

Ce laser peut être contrôlé par n'importe quel laser équipé de software et de hardware compatible avec la norme ILDA. Dès que l'entrée ILDA (17) du laser est connectée avec un contrôleur compatible ILDA, l'appareil passera automatiquement en mode ILDA. À partir de ce moment, le laser sera totalement contrôlé par le software ILDA : les possibilités du software ILDA détermineront ce que vous pourrez faire... ou pas !

Les logiciels et matériels ILDA sont disponibles auprès de différents fournisseurs indépendants. Vous pouvez choisir parmi les fournisseurs suivants, la liste n'étant pas exhaustive :

PHOENIX software (www.bocatec.de) - PANGOLIN software (www.pangolin.com) - Il y en a beaucoup d'autres : selon vos goûts et vos finances, c'est à vous de voir ce qui correspond le mieux à vos besoins…

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance.
• Mettez l'appareil hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :
• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détéction d'un problème, même bénin.
• Pour protégé l'appareil de toute surchauffe, les ventilateurs et les orifices de ventilation doivent être nettoyés tous les mois. L'intérieur de l'appareil doit être nettoyé chaque année par des techniciens expérimentés.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne uniquement par du personnel qualifié!

Alimentation: AC 100~240V, 50/60Hz

Fusible: 250V 2A lente (20mm verre)

Consommation totale : 50W

Angle faisceau X/Y: ±25°

Contrôle de son:

Connexions DMX: 3 points XLR male / femelle

Canaux DMX: 17 canaux

Adresse DMX de départ: 001 511

Puissance du laser:

Scanners laser :

Classe de radiation:

Norme de sécurité Laser:

Dimensions (LxHxP):

Poids:

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.briteq-lighting.com
