GEBRUIKSAANWIJZING CLUB LASER 7 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

t Hofveld 2 ~ B1702 Groot-Bijaarden ~ Belgium

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit Briteq® product. Om ten volte te konnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Een prachtige zeven kleuren clublaser, uitgerust met 3 krachtige temperatuurgeregelde lasers:

350mW Rode laser (650nm)
60mW Groene laser (532nm)
50mW Blauwe laser (473nm)

• Dank bij de 20kHz scanners projecteert de "Club laser7 Mk2" zeer scherpe en stabiele beelden welke tot 7 kleuren können bevatten!
  100% ILDA compatiel voor een volledige flexibilititeit!
• De laser worden geleverd met een aangepaste flight case!
• Een gemakkelijk te gebruiken laser dank zij de 5 werkmodi:

O MUZIEKGESTUURD: 100% plug & play verbind de laser gewoon met het stroomnet om een ongelofelijke lasershow te latenten starten op het ritme van de muziek dank zij de 128 ingebouwde patterns! Ideaal voor verhuurbedrijven!!
o MASTER/SLAVE modus:That meerdere toestellen volledig synchroon een show op het ritme van de muziek uitvoeren: indrukwekkend en noch zeenvoudig te verwezenlijken!
○ AUTOMATISCHE modus: alle interne programma's worden automatisch getoond, geen muziek nodig
DMX modus: stel gewoon het DMX adres in en neem de volledige contrôle van de interne programme's in handen!
ILDA modus: sluit de laser via een ILDA compatibile interface aan op een PC en gebruik om het even welk professionele laser software om uw eigenv verbluffende laser show of logo's te ontwerpen.

• Laser projections können aangepast worden aan de afmetingen van de ruimte dank zich X/Y zoom controle van het beeld
• Beelden können in spiegelbeeld weergegeven worden voor het projecteren acheer een transparant scherm.
• Blanking technologie vooreecie geschaden stralen
• Perfect voor het gebruik in clubs, discotheken, reclame, tentoonstellenen, en nog vele andere toepassenen ...
  Voldoet aan de normen EN/IEC 60825-1 ED2, 2007-03 voor Laservieligheid.

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
  Club laser7 Mk2
• 2 sleuteltjes voor de sleutelschakelaar
• Voedingskabel
• dB25/dB25 ILDA kabel
  Flight case
• Aansluitkabel voor interlock veiligheidsschakelaar

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat der herstellingen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die sich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektrcutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wizen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去en dan 1 meter zich.

• Om het milieu te beschermen, probeer zoveeel möglichk het verpakkingsmateriaal te recycleren.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermiinden. Indien een vreemd voorwerp in het apparatusaat geraakt,要去 U het direct van het lichtnet afkoppelen.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.

• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.

• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.

• Trek alsijdt de stekker uit wonneer het apparaat gedurende langere tijd Niet wordt gebruikt of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoedg personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op de weiterijde van het toestel.
• De elektrische kabel behoort altiq in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Om een brand te voorkomen, dien het controtoestel van de lamp enkel gebruikt te worden met de adapter die bij het toestel geleverd werden. Wanner de adapter beschadigd is, dien een adapter van hetzelfde model gebruikt te worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschikte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Er zitten geen onderdelen in het toestel die door de gebruiker要去en onderhoven.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd+zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeauthoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik hetlichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

LASER SAFETY INSTRUCTIES:

• Volgens de normen EN/IEC 60825-1 ED2, 2007-03 valt dit apparaat onder de classe 3B lasers. Direct oogcontact met de laserstraal kan gevaarlijk+zijn.

GEVAAR: LASER STRALING!

Vermijd direct oogcontact! Laser straling kan oog en/of huid verbranding veroorzaken. Alle mogelijkke maatregelen voor een veilig gebruik van dit apparaat要去en genomen worden.

• Dit product is een zogenaamde showlaser, veroorzaakt straling met een golfänge tussen 400 en 700nm bedoeld om effecten voor Lichtshows te creeren.
• Door de bouw van deze laser beweegt de laserstraal zo snel dat het oog enkel voor een erg korteijd aan de laserstraling za wordenblootgesteld. Daarom kan het gebruik van deze laser voor lightshow toepassingen als veilig worden beschouwd.
• Richt de laserstralen nooit op mensen of dieren en LAST het apparaat nooit onbemand werken.
• Deze laser mag enkel voor lightshows gezrukt worden. Het gezruik van een klasse 3B laser is enkel toegelaten als deze bediend worden door een persoon die hiervoor opgeleid is en over de nodige ervaring beschikt.
• Afhankelijk van de laser klasse kan het gebruik van een laser straling voortbrengen die permanente oog

en/of huidbeschadiging kan verroorzaken. De wettelijkke voorschriften voor het gebruik van lasers kan van land tot land verzillenden. De gebruiker zal zich steeds informeren over de wettelijkke voorschriften die in zijn land gelden en zich hieraan strikt honden!

BRITEQ kan nicht verantwoordelijk gesteld worden voor ongevalten die het gevolg zich van een verkeerde installmenten/of gelebruik van dit product!

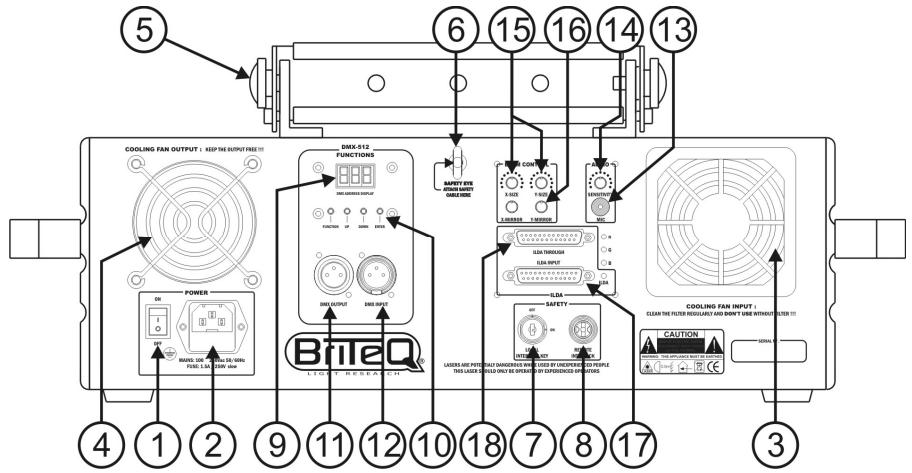

BESCHRIJVING:

1. ON/OFF SCHAKELAAR: worden gebruikt om het toestel aan/uit te zetten.
2. NETAANSLUITING: met IEC stekker en geintegreerde zekeringhouser. Sluit hier de meegeleverde voedingskabel aan.
3. VENTILATOR (ingang): worden gebrukt om de componenten die zich in het toestel bevinden aft e koelen. Verzeker u ervan dat de filter in de filter steeds aanwezig is alvorens u het toestel aan zet! Deze filter要去 regelmatig gereinigd worden! Verwijder gewoon de plastic cover (trekken) en reinig de filter met een stofzuiger.
4. VENTILATOR (uitgang): worden gebruikt om de componenten die zich in het toestel bevinden aft e koelen. Bedek nooit deze ventilatieopening!
5. OPHANGBEUGEL: met 2 spanbouten aan de zijkant om het toestel onder de gewenste hoek te bevestigen + gat om een bevestigingshaak aan vast te make.
6. VEILIGHEIDSOOG: gebrukt om de veiligheidskabel vast te makes wanner het toestel opgehangen worden (zie paragraf "ophangen van het apparaat")
7. AAN/JUT SLEUTELSCHAKELAAR: worden gebrukt om de laserstraal aan/uit te zetten. Gebruik de sleutels, opdat de laser enkel opgezet kan worden door een bekwame person.

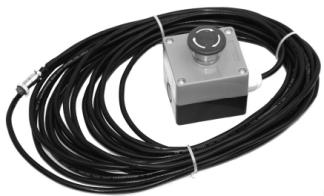

8. INTERLOCK aansluiting: worden gebruikt om de optionele stopschakelaar aan te sluiten (zie Foto). Wanner je op deze schakelaar duwt verwijdint de straal onmiddelijk.

BELANGRIJK! In het belang van uw eigengeiligheid raden wij u ten sterkste aan om deze optionele schakelaar aan te sluiten!

1. DISPLAY: toont het gekozen DMX-adres als het toestel in DMX-modus staat. Naast de DMX modus kunt u ook 4 andere werkmodi selecteren; verder in deze handleiding vindt u meer uitleg hierover.
2. CONTROLE PANEL: worden gebruikt om de verschillende functies van de lezer in te stellen. Meer uitleg hierover vindt u verder in deze handleiding.
3. DMX UITGANG: 3pin verwelijke XLR-connector die gebrukt worden om de laser aan te sluiten op het volgende toestel in de DMX-keten.
4. DMX INGANG: 3pin mannelijke XLR-connector die gebrukt worden om de universele DMX-kabels te verbinden. Deze ingang krijgt instructies van een DMX-controller.
5. INTERNE MICROFOON: De ingebouwde microfoon worden gebruikt om de lasershow gewiek te lately lopen met het ritme van de muzzlek.
6. MUZIEKGEVOELIGHEID: Deze potentiometer worden gebrukt om de muziekgevoeligheid aan te passen. Draai aan de potentiometer totdat de laser gelijkloopt met de muziek.

7. X/Y SIZE CONTROL: gebruik deze controleknoppen om de afmetingen van het gepprojecteerde beeld aan te passen aan de afmetingen van de locatie. U kunt de horizontale en verticale afmetingen afzonderlijk instellen.

8. X/Y MIRROR CONTROL: gebruik deze schakelaars om het gprojekteerde beeld om te keren. Dit is bijvoorbeel zich handig wanneur u via dechterkant van een transparent scherm beelden projecte. De X/Y spegeling ka nook ingesteld worden met het contropaneel en de LED display,zie hoofdstuk "HOE INSTELLEN" voor meer info betreffende de werking.

9. ILDA INGANG: worden gebruikt om de laser via een ILDA interface met een computer te verbinden. Meer uitleg hierover vindt u verder in deze handleiding.
10. ILDA THROUGH: worden gebruikt om het ILDA signala te linken met de volgende "Club laser7 Mk2".

1. LASERUITGANG: Hier verlaat de laserstraal de behuizing; kijk NOOIT binnenin het toestel doorheen deze opening als het lasereffect aan staat!
2. POWER LED: geeft aan dat het toestel aan staat.
3. DMX LED: deze is aan wanner de laser een DMX signal detecteert.
4. SOUND LED: in music modus knippert deze LED op het ritme van de muziek.
5. WAARSCHUWINGSLABEL: "Opgelet - Klasse 3B laser. Laser Radiatie wonneer open. Vermijd blootstelling aan de straal."
6. WAARSCHUWINGSLABEL: "Laser Radiatie. Vermijd bloatstelling aan de straal. Klasse 3B laser"
7. LASER WAARSCHUWINGSTEKEN: waarschuwing voor een potentieel gevaarlijke laser, wanneer deze gezruikt worden door onervaren Personen.
8. WAARSCHUWINGSLABEL: "Laseropening"

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel utgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklust; erkende installereringmaterialen要去en worden gebruikt; deeiligheid van het geinstalleerde toestel要去 regelmatig worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personen tijdens hetplaatsen, het weghalen en het onderhoud.

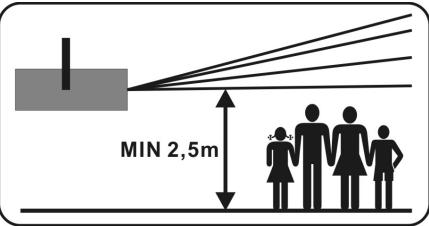

• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.

• Gebruik bij het installereren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging要去 worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdbeveiliging faalt.

• Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.

• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können hebben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilheid en de technische mechanismiek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controlleren of de verilheid nog steeds perfect is.

BEDIENINGSVOORSCHRIFTEN

GEVAAR VOOR OOGLETSELS: bij de installmente er altijd voor zorgen dat het publiek nooitrechtstreeks in de laserstralen kan kijken. Bij de installmente要去 men ervoor zorgen dat de laserstralen Nietrechtstreeks op het publiek gericht worden.

• Regelmatige pauzes bij het bedieren zijnoodzakelijk om het apparaat zo lang möglich te lately functioneren, waar het Niet bedoeld is om onafgebrozen te functioneren.
  Zet het toestel Niet aan en uit met korte tussenpozen; dit zou de levensduur van de lasers verkorten.
• Trek.altijd de stekkeruit het stopcontact als het apparaat langere tijd geen Dienst doet.
• Stop, in geval vanSERIEUze bedieningsproblemen, met het gebruiken van het apparaat en stel U onmiddelijk in verbinding met uw dealer.
• Belangrijk: Kijk nooitrechtstreeks in de laserstraal. Gebruik het effect nooit in de aanwezigheid van mensen die aan epilepsie lijden.

Zie ook punt n°16 in de beschrijving
- Druk op de FUNC toets tot een van de hiermaast afgebeelde tekens op de display verschijnt.
- Druk op de UP / DOWN om en van de 4 spiegelfunctiones te kiezen:

• UP toets: spiegelprojectie over de X as

• DOWN toets: spiegelprojectie over o

• Druk op de ENTER toets om uw keuze te bevestigen. (de display "888" knippert 3 maal)

U kunt het toestel op 5 manieren bedieren:

De laser overloopt de voorgeprogrammeerde sequentie op het ritme van de muziek. Selecteer deze werkmodus wanner u slechts 1 laser gebrukt (autonom) of wanner de laser het eerste toestel is (master) in de keten van meerde Club laser7 Mk2 lasers.

• Druk op de FUNC toets tot A1, A2, S1 of S2 op de display verschijnt

• Druk op de UP / DOWN toetsen om een van de 2 muziekgestuurde shows te kiezen: S1 of S2

• S1: voortdurend veranderende RANDOM show op het ritme van de muziek
  S2: VOORGEPROGRAMMERDE show op het ritme van de muziek

• Druk op de ENTER toets om uw keuze te bevestigen. (de display "888" knippert 3 maal)

• Zet w mudziek op en regel de gevoeligheid met de MUSIC SENSITIVITY knop (9) tot de laser Mooi op het ritme van de mudziek werkct.

U kunt meerere CLUB LASER7 MK2 lasers met elkaar linken: zet het eerste toestel in de keten in "Music mode" en alle andere toestellen in "Slave mode" zodate ze allemaal synchroon werken!
Opmerking: wanner er geen muziek gedetecteerd worden za de laser uit gaan (blackout).

2) AUTONOOM (MASTER):

De laser overloopt automatisch de Voorgeprogrammeerde sequentie. Selecteer deze werkmodus wanner u slechts 1 laser gebrukt (autonom) of wanner de laser het eerste toestel is (master) in de keten van meerde Club laser7 Mk2 lasers.

• Druk op de FUNC toets tot A1, A2, S1 of S2 op de display verschijnt
• Druk op de UP / DOWN toetsen om een van de 2 autonome shows te kiezen: A1 of A2

OR

S1: voortdurend veranderende RANDOM show
S2: VOORGEPROGRAMMEERDE show

• Druk op de ENTER toets om uw keuze te bevestigen. (de display "888" knippert 3 maal)

De laser zal automatisch de voorgeprogrammeerde sequentie uitvoeren.

U kunt meerder CLUB LASER7 MK2 lasers met elkaar linken: zet het eerste toestel in de keten in "Auto of Music mode" en alle andere toestellen in "Slave mode" zodate ze allemaal synchroon werken!

3) SLAVE MODUS:

De laser zal de instructies volgen welke door de eerste Club laser7 Mk2 laser (master) in de keten gegeven worden.

• Verbind de DMX ingang van de laser met de DMX uitgang van de vorige laser in de keten.
• Druk op de FUNC toets tot "SLA" op de display verschijnt
• Druk op de ENTER toets om uw keuze te bevestigen. (de display "888" knippert 3maal)

SLAVE 3

SLAVE 2

SLAVE 1

MASTER

U kunt meerder CLUB LASER7 MK2 lasers met elkaar linken: zet het eerste toestel in de keten in "Auto of Music mode" en alle andere toestellen in "Slave mode" zodate ze allemaal synchroon werken!

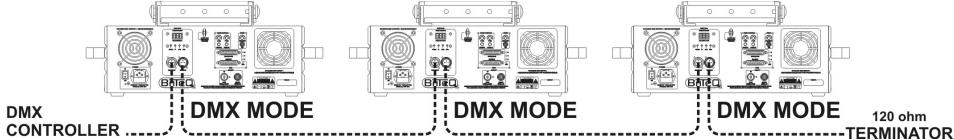

4)DMX512 MODUS:

De laser kan via om het even welke standard DMX controller bestuurd worden

• Verbind de DMX ingang van de laser met de DMX uitgang van het vorige toestel in de keten, of verbind deze onmiddelijk met de DMX uitgang van uw controller.
• Druk op de FUNC toets tot een driedelig nummer op de display verschijnt
• Druk op de UP / DOWN toetsen om het gewenste DMX-address te kiezen (van 001 tot 511)
• Druk op de ENTER toets om uw keuze te bevestigen. (de display "888" knippert 3 maal)

De Club laser7 Mk2 laser gezruikt 17 DMX kanalen. Hieronder vindt u de DMX-chart met de functies voor elk kanaal.

Meer informatatie over DMX512:

Het DMX-protocol is een veel gebruikt hogesnelheidssignal om lichtuitrustingen te bedieren. U moet uw DMX bediening en alle units met een symmetrische kabel van goede kwaliteit doorverbinden. Om vreemd gedrag van de lichteffecten,verooraakt door storing, te voorkomen, moet u een afsluitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit za eenvoudig weg Niet werken!

90~120 ohm resistor

Elk lichteffect in de keten heeft een eigén DMX startadres nodig zodat het weet welke commando's van de bediening het moet ontcijferen.

BELANGRIJKE OPMERKING: DMX kanaal1 worden gebruikt om de verschillende werkmodi in te stellen.

• Om de laser volledig via 17 kanalen te benutten moet kanaal 1 ingesteld zich op een waarde van 217 ofeer.
• Wanner kanaal 1 ingesteld is op een waarde tussen 177 en 216 kurz u kanaal 2 gebruiken om een van de 46 mini laser shows te kiezen!

DMX-CONFIGURATIE:

KANAAL	WAARDE	BESCHRIJVING
CH 1 MODI	000-016	Laser UIT ➀
	017-056	AUTO SHOW 1
	057-096	AUTO SHOW 2
	097-136	MUSIC SHOW 1
	137-176	MUSIC SHOW 2
	177-216	Use CH2 to select one of the 46 pre-programmed mini laser shows!
	217-255	Full DMX MODE
CH 2 GROEP	000-255	8 Groepen (zieAPE motievenlijst)
CH 3 MOTIEF	000-255	16 motieven in elke groep (zieaparte motievenlijst)
CH 4 KLEUR	000-007	Origineel ➁
	008-015	Rood ➁
	016-023	Groen ➁
	024-031	Geel ➁
	032-039	Blauw ➁
	040-047	Paars ➁
	048-055	Lichtblauw ➁
	056-063	Wit ➁
	064-111	kleurovergang ➁
	112-159	Verspringende kleuren ➁
	160-127	Bewegende kleuren ➁
	208-255	Strobo ➁

CH 5 CLIPING	000	Volledig motifief zonder knipperen
	001-127	0%~99% fix motifief knippert
	128-255	Knippersnelheid
CH 6 ZOOM	000-127	100%-5% fix motifief ingezoomd
	128-169	INzoomen
	170-209	UITzoomen
	210-255	Gealterneerd zoomen
CH 7 ZOOM SPEED	000-255	Snel tot traag
CH 8 ROLLEN OVER DE Y AS	000-127	0 -359 graden vaste Y as rol
	128-191	Rol in wijzerzin
	192-255	Rol in gegenwijzerzin
CH 9 Y ROLSNELHEID	0-255	Snel tot traag
CH 10 ROLLEN OVER DE X AS	000-127	0 -359 graden vaste X as rol
	128-191	Rol in wijzerzin
	192-255	Rol in gegenwijzerzin
CH 11 X ROLSNELHEID	0-255	Snel tot traag
CH 12 ROLLEN OVER DE Z AS	000-127	0 -359 graden vaste Z as rol
	128-191	Rol in wijzerzin
	192-255	Rol in gegenwijzerzin
CH 13 Z ROLSNELHEID	0-255	Snel tot traag
CH 14 BEWEGING OVER DE X AS	000-127	128 verschillende vaste posities op de X as
	128-191	Beweging in wijzerzin
	192-255	Beweging in gegenwijzerzin
CH 15 X BEWEGINGS-SNELHIED	0-255	Snel tot traag
CH 16 BAWEGING OVER DE Y AS	000-127	128 verschillende vaste posities op de Y as
	128-191	Beweging in wijzerzin
	192-255	Beweging in gegenwijzerzin
CH 17 BEWEGINGS-SNELHEID	0-255	Snel tot traag

MOTIEVENLIJST

Met de DMX kanalen 2 en 3 kunt u een van de 128 voorgeprogrammeerde motievenkiezen:

• CH2 (horizontal): kies een van de 8 groepen
• CH3 (vertical): kies een van de 16 motieven in elk van de 8 groepen

Deze laser kan gecontroleerd worden via om het even welke PC die uiterust is met ILDA compatibile software + hardware. Van zodra de ILDA ingang (17) van de laser verbonden is met de ILDA compatibile controller, zal de laser onmiddelijk overschaken op ILDA controle modus: de mogelijkheden van de ILDA software zullen nu bepalen wat u kunt doeen en wat Niet...

ILDA soft- en hardware zijn verkrijgbaar bij verschillende onafhankelijkke leveranciers, zoals onder andere:

PHOENIX software (www.bocatec.de)
- PANGOLIN software (www.pangolin.com)
- En vele andere, aan u om te overwegen wat het Beste is voor uw toepassingen en uw budget ...

ONDERHOUD

• Let er op dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud. Bij inspectie要去 den de volgende punten worden gecontroleerd.
• Alle installatieschroeven en alle onderdelen要去en goed vastgedraaid zichen en mogen nicht verroest zich.
• Behuizingen, vastzetstukken,installingplaatsen (plafond, spanten) mogen absolut et nicht verwrongen zijn.
• Een optische lens die klaarblijiek Beschadigd is door barsten of diepe krassen moet verrangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren en de ventilatieopengen.
  elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk waar gereinigd te worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatin worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeveing waar het toestel worden gebruikt: een klamma, rokerige of bijzonder vuile omgeving kan een grotere oopenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakbekwaam personneel!!

3pins XLR mannelijk/ vrouwelijk

DMX kanalen:

17 kanalen

DMX startadres:

001 511

Laser vermogen:

60mW Groene CW laser ( = 532nm)

350mW Rode CW laser ( = 650nm)

50mW Blauwe CW laser ( = 473nm)

Laser scanners:

type high speed 20kHz

Laserstraling classe:

3B

Laser veiligheidsnorm:

EN/IEC 60825-1 ED2, 2007-03 voor Laserveiligheid

Afmetingen (BxHxD):

54,6cm x 16cm (28cm met ophangbeugel) x 35cm

Gewicht:

12kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleding downloaden via Onze website: www.briteq-lighting.com
