BEDIENUNGSANLEITUNG CLUB LASER 7 JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

COMMENT UTILISER ET REGLER L'APPAREIL

3) SLAVE MODE (ESCLAVE):

VOOR DE IN GEBRUIKNAME

1) MUZIEKGESTUURD (MASTER):

TECHNISCHE KENMERKEN

Netvoeding:

AC 100~240V, 50/60Hz

Zekering:

250V 2A traag (20mm glas)

Stroomverbruik:

50Watt

X/Y Beam angle:

+/-25°

Geluidscontrole

Interne microfoon

DMX aansluitingen:

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these BRITEQ®-Produkt entschieden haben.itte lessen Sie.
these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.

• Ein herrlicher siebenfarbiger Clublaser ausgestattet mit 3 kraftvollen temperaturgesteuerten Laser:

O350mW Roter Laser (650nm)
60mW Gruner Laser (532nm)
50mW Blauer Laser (473nm)

• Dank 20kHz Scanner projiziert der "Club laser7 Mk2" messerscharfe Bilder mit bis zu 7 Farben!
  100% ILDA kompatibel für höchste Flexibilität!
  Passendes Flightcase einbegriffen!
  Die 5 Bedienungsmodiermöglichene eine einfache Handhabung des Lasers:

MUSIC CONTROL: 100% Plug & Play einfach den Laser ans Netz anschließen und eine unglaubliche Musik gesteuerte Lasershow mit Hilfe von 128 eingebauten Patrions starten! Ideal für Vermietungsunternehmen!!!
。 MASTER/SLAVE Modus: Mehrere Geräte konnen im komplett synchronisierten Musikmodus verwendet werden: Aufsehen erregend und sehr einfach zu bedieren!
○ AUTOMATIC Modus: alle eingebauten Programme werden automatisch gezeigt, keine Musik erforderlich
DMX Modus: stellen Sie einfache eine DMX-Adresse ein und übernehmen Sie die volle Kontrolle über alle eingebauten Programme!
- ILDA Modus: schlieben Sie den Laser an gleich welchen PC mit ILDA-kompatibler Schnittstelle und verwenden Sie gleich welche professionelle Laser-Software um atemberaubende Lasershows, Logos, usw. zu schaffen.

• Die Laser-Projktionen können auf die Größe des Veranstaltungsortes mit Hilfe von X/Y Bildzoom-Regelungen angepasst werden.
• Grafiken können gespiegelt werden für Projektionen hinter einer Rückprojektionswand.
• Blanking (Austastung) -Technologie für klar von einander getrennte Strahlen
• Ideal zur Verwendung in Clubs, Diskotheken, für Werbung, Ausstellungen und vieles mehr ...
• Erfüllt die EN/IEC 60825-1 ED2, 2007-03 für Lasersicherheit

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Sollethe das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mit Ihrem Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitsinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

• Flightcase + Club laser7 Mk2 Gerät
• dB25/dB25 ILDA -Kabel + Netzkabel
• 2 Schlüssel für der Schlüsselschalter

Bedienungsanleitung
- Kabelanschluss für ferngesteuerten Sicherheitsverriegelungsschalter

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparatur dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen SchLAGs besteht.

Das Ausrufezeichen im Dreiack weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 1 Meter betragen.

• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung einige Zeit zum Temperaturausgleich ausgeschelt stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, damit nur durch einen gleichen Adapter ersetzt werden.
• Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden,um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

LASER SICHERHEITS HINWEISE:

• Nach der Klassifizierung auf Grundlage der Sicherheitsnorm EN/IEC 60825-1 ED2, 2007-03 fällt dieser Laser unter die Laserklasse 3B. Bei Lasern dieser Klasse kann ein direkter Blick in den Strahl gefährlich sein.

GEFAHR DURING LASERSTRAHLUNG!

Direkte Bestrahlung der Augen vermeiden!
Laserstrahlung kann zu Augen- und/oder Hautverletzungen führen.
Alle Schutzmaßnahmen für den sicheren Betrieb dieser Lasers müssen unbedingt eingehalten werden!

• Beim vorliegenden Produkt handelt es sich um einen betriebsfertigen Showlaser, dessen sightbare Strahlung im Wellenlängenbereich von 400 bis 700 nm liegt, und der Lichteffekte für Unterhaltung etc. erzeugt.
• Durch die Bauweis des vorliegenden Lasers wird der Strahl sochnell bewegt, dass er das Auge nur sehr kurzzeitig treffen kann. Dadurch gilt der Einsatz dieseres Lasers fur die Laser-Light-Show laut BG-Merkblatt "Discolaser" als ungefährlich.
• Laserstrahl niemals auf Personen oder Tiere ausrichten.
  Das Gerätarf niemals unbeaufsichtigt betrieben werden!
• Dieser LaserarfurVorfuhrzwecke eingesetztwerden.DerBetrieb eines Showlaser derKlasse3Bistnurrundzugelassen,wenn derLaserbetriebvonemerfahrenenund gut ausgebildetenBediener gesteuert und uberwacht wird.
• Beim Betrieben einer Laser-Einrichtung lässt sich je nach Laserklassifizierung eine Laserstrahlung erzeugen, die zu irreparablen Augen- und/oder Hautschäden führen kann. Die Sicherheitschinweise für den Gebrauch von Laser Produkten konnen von Land zu Land verschiedene sein. Der Benutzer muss sich selbst über die Sicherheitschinweise in seinem Land informieren.

BRITEQ haftet nicht für Schäden, die durch unsachgemäß Installation und nicht bestimmungsgemäß Betrieb verursacht werden!

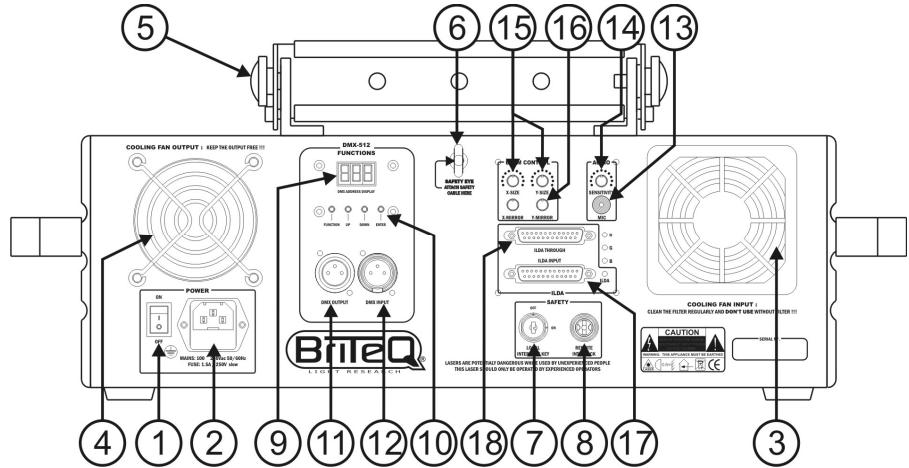

BESCHREIBUNG

1. AN/AUS SCHALTER: Wird verwendet um das Gerät an bzw. aus zu schalten.
2. NETZANSCHLUSS: Mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den Netzstecker.
3. LÜFTER (Eingang): zur Kühlung der im Gehäuse befindlichen Bauteile. Achten Sie darauf, dass der Filter im Lüfter stets auf einem Platz ist, ehe sie den Laser anschalten! Der Filter muss regelmäßigerinigt werden! Ziehen Sie einfach den Kunststoffdeckel ab und reinigen Sie den Filter mit einem Staubsauger.
4. LUFTER (Ausgang): zur Kuhlung der im Gehäuse befindlichen Bauteile. Achten Sie darauf, dass die Lüfteröffnungen nie abgedeckt sind!
5. BEFESTIGUNGSBÜGEL: mit 2 Knöpfen an beiden Seiten, um das Gerat zu befestigen und ein Montageloch um einen Montagehaken zu befestigen.
6. SICHERHEITSGAUGE: Wird verwendet um ein Sicherheitskabel anzuschliessen wenn das Gerät Überkopf angeschlossen wurde (Siehe "Überkopf Montage")
7. EIN/AUS SCHLUSSELBETÄTIGTER SCHALTER: zum Ein-/Ausschalten des Laserstrahls. Verwenden Sie die Schlüssel, um sicherzugehen, dass nur ein qualifizierter Bediener den Laser anschalten kann.
8. INTERLOCK EINGANG: wird verwendet, um den optional erhältlichen Notausschalter zu verbinden (siehe Bild). Wenn Sie diesen Schalter drucken, wird der Laserstrahl noch ausgeschalten Wichtig! Für ihre eigene Sicherheit empfehlen wir nachdrücklich, diesen Notausschalter anzuschreiben!
9. ANZEIGE: Zeigt die gewählte DMX Adresse an wenn das Gerät im DMX Modus arbeitet. Neben dem DMX-Modus können Sie auch 4 andere Betriebsmodi wahlen, lessen Sie mehr über diese Modi auf den folgenden Seiten.
10. BEDIENFELD: Zur Bedierung der verschiedene Funktionen des Lasers. Auf den nachfolgenden Seiten finden Sie die Bedienungsanleitung des Geräts.
11. DMX AUSGANG: 3-Stift XLR-Steckbuchse zum Anschlieben des Lasers an das folgende Gerät in der DMX-Kette.
12. DMX EINGANG: 3-Stift XLR-Stecker zum Anschlieben von gängigen DMX-Kabel. Der Eingang erhalten Befehle von einem DMX-Controller.
13. EINGEBAUTES MIKROFON: Das eingebaute Mikrofon wird verwendet um die Lasershow an den Rhytmus der Musik anzupassen.
14. EINGANGSSENSIBILITÄT: Dieses Potentiometer wird verwendet um die Sensibilität der Eingangsmusik festzulegen. Stellen sie das Potentiometer ein bis der Laser mit der Musik synchron ist.
15. X/Y GROBENREGELUNG: verwenden Sie diese Regler, um die große der projzierten Grafiken an die Abmessungen des Verantstungsortes anzupassen. Sie können die vertikale und die horizontalen Abmessungen unabhängig von einander anpassen.
16. X/Y SPIEGELREGELUNG: verwenden Sie diese Regler, um die Projektionen zu spiegeln (umzukehren). Dies ist zum Beispiel nutzlich, wenn Sie Grafiken von der Rückseite einer Rückprojektionswand aus projzizierten. X/Y Spiegel kann auch mit dem Steuerpunt und dem LED-Display eingestellt werden, siehe Kapitel "EINSTELLANLEITUNG" für die Vorgehenseweise.
17. ILDA EINGANG: zum Anschlieben des Lasers an eine ILDA zertifizierte Schnittstelle eines Rechners, weitere Erläuterungen dazu auf den folgenden Seiten.
18. ILDA DURCHGANG: zum Verbinden des ILDA-Signals mit dem folgenden "Club laser7 Mk2" Gerät.

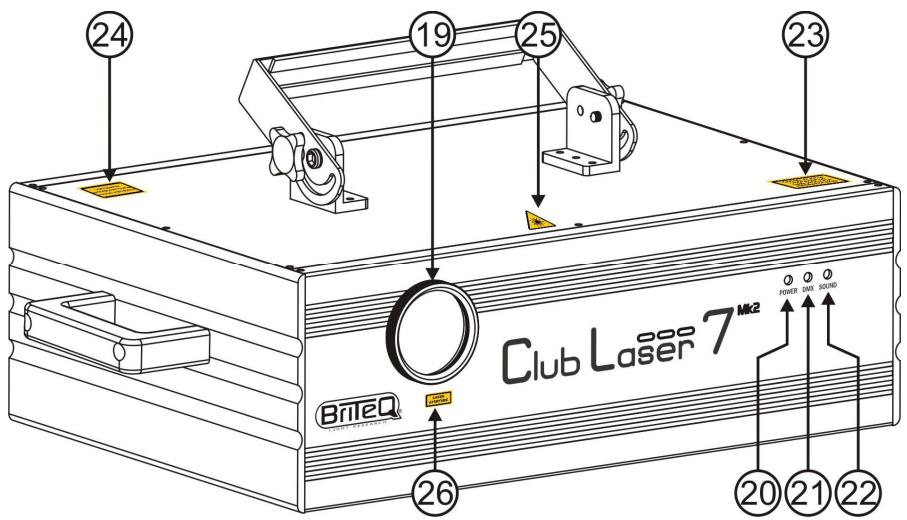

1. LASER AUSGANG: Hier tritt der Laserstrahl aus dem Gehäuse. Achten Sie darauf, NIEMALS durch diese Öffnung in das Innere des Gerätes zu schauen, während der Laser-Effekt angeschaltet ist!
2. POWER-LED: zeit an, dass das Gerät eingeschaltet ist.
3. DMX-LED: Leuche ist an, wenn der Laser ein DMX-Signal feststellt.
4. SOUND LED: im Musikmodus blinkt diese LED im Rhythmus der Musik.
5. WARNHINWEIS: "Vorsicht - Klasse 3B Laser. Laserstrahlung, wenn geöffnet. Vermeiden Sie den Kontakt mit dem Strahl."
6. WARNHINWEIS: "Laserstrahlung. Vermeiden Sie den Kontakt mit dem Strahl. Klasse 3B Laserprodukt"
7. LASER-WARNZEICHEN: warn't vor potentiellen Gefahren in Verbindung mit einem Laser bei unsachgemäßer und nicht fachgerechter Verwendung.
8. WARNHINWEIS: "Laserblende"

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
  Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20~cm verhindert, sollte die Befestigung brechen.
• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ACHTUNG AUGENSCHADEN: Positionieren Sie den Laser immer so, das niemand direkt in den Laserstrahl blichen kann. Die Installation ist so zu wahren das der Laser Strahl nicht direkt ins Publikum strahlt!

BEDIENUNGSPANLEITUNG

• Regelmäßige Betriebspauden sind für eine lange Lebenserwartung des Geräts notwendig. Es ist nicht für den Dauerbetrieb ausgelegt.
• Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Lasern verkurzt.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzten und umgehend mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

Pattern X/Y Spiegelregelung-Einstellung:

Siehe auch Punkt Nr. 16 in der Beschreibung.

• Drücken Sie den FUNC-Knopf bis auf dem Display eine der 4 rechts angegebenen Anzeigen erscheint.
• Drucken Sie die UP / DOWN (Aufwarts/Abwarts)-Tasten, um eine der vier Spiegeloptionen auszuwahlen:

UP-Taste: Spiegelprojektion entlang der X-Achse
DOWN-Taste: Spiegelprojektion entlang der Y-Achse

STANDARD

X&Y MIRROR

• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätig. (Auf dem Display blinkt dreimal "888")

Sie konnen das Gerät auf 5 Arten bedienen:

1) MUSIKGESTEUERTER MODUS (MASTER):

Der Laser folgt einer vorprogrammierten Sequenz im Takt der Musik. Wahlen Sie diesen Modus, wenn nur 1 Laser eingesetzt wird (Standalone) oder wenn der Laser als erstes (Master) Gerät in einer Kette aus mehreren Club laser7 Mk2 Lasern eingesetzt wird.

• Drücken Sie die FUNC-Taste bis A1, A2, S1 oder S2 auf dem Display erscheint

• Drücken Sie die UP / DOWN-Tasten, um eine der beiden musikgesteuerten Shows auszuwahlen: S1 oder S2

• S1: dauernd wechselnde, musikgesteuerte RANDOM (Zufall) Show
  S2: VORPROGRAMMIERTE, musikgesteuerte Show

OR

• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigen. (Auf dem Display blinkt dreimal "888")
• Legen Sie Musik auf und regeln Sie den MUSIC SENSITIVITY-Knopf (9) [Eingangssensibilität] bis der Laser schon im Takt der Musik arbeitet.

Sie können mehrere CLUB LASER7 MK2 hintereinander schalten: setzen Sie einfach das erstige Gerät der Kette in den "Music mode" (Musikmodus) und alle anderen Geräte in den "Slave mode" (Slave-Modus), um eine perfekte Synchronisation der Geräte zu erreichen!

Anmerkung: Wenn das Gerät keine Musik erkennt, wird der Laser ausgeschaltet (blackout).

2) VOLLAUTOMATISCHER MODUS (MASTER):

Der Laser spult automatisch eine vorprogrammierte Sequenz ab. Wahlen Sie diesen Modus, wenn nur 1 Laser eingesetzt wird (Standalone) oder wenn der Laser als erstes (Master) Gerät in einer Kette aus mehreren Club laser7 Mk2 Lasern eingesetzt wird.

• Drucken Sie die FUNC-Taste bis A1, A2, S1 oder S2 auf dem Display erscheid

• Drücken Sie die UP / DOWN-Tasten, um eine der beiden automatischen Shows auszuwahlen: A1 oder A2

• S1: dauernd wechselnde, automatische RANDOM Show
  S2: VORPROGRAMMIERTE, automatische Show

• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigen. (Auf dem Display blinkt dreimal "888")

Der Laser spult automatisch eine vorprogrammierte Sequenz ab.

OR

Sie können mehrere CLUB LASER7 MK2 Lasern hintereinander schalten. Setzen Sie das erstige Gerät der Kette in den "Auto mode" und alle anderen Geräte in den "Slave mode" (Slave-Modus), um eine perfekte Synchronisation der Geräte zu erreichen!

3) SLAVE MODUS:

Der Laser folgt den vom ersten Club laser7 Mk2 laser (master) in der Kette gegebenen Anweisungen.

• Schlieben Sie den DMX-Eingang des Lasers an den DMX-Ausgang des vorgeschalteten Lasers.
• Drucken Sie die FUNC-Taste bis "SLA" auf dem Display erscheint
• Drucken sie die ENTER-Taste, um ihre Auswahl zu bestätigen. (Auf dem Display blinkt dreimal "888")

SLAVE 3

SLAVE 2

SLAVE 1

MASTER

Sie können mehrere CLUB LASER7 MK2 Lasern hintereinander schalten. Setzen Sie das erstige Gerät der Kette in den "Auto mode" und alle anderen Geräte in den "Slave mode" (Slave-Modus), um eine perfekte Synchronisation der Geräte zu erreichen!

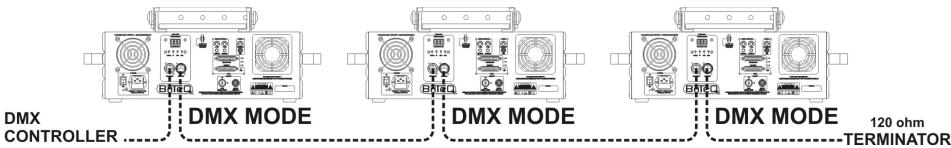

4) DMX512 MODUS:

Der Laser kann mit jedem herkömmlichen DMX-Controller gesteuert werden.

• Schlieben Sie den DMX-Eingang des Lasers an den DMX-Ausgang des vorgeschalteten Geräts in der Kette oder direkt an den DMX-Ausgang Ihres Controllers.
• Drücken Sie die FUNC-Taste bis auf dem Display eine dreistellige Zahl erscheidt
• Drucken Sie die UP / DOWN-Tasten, um die gewünschte DMX-Adresse (von 001 bis 511) auszuwahlen
• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigen. (Auf dem Display blinkt dreimal "888")

Der Club laser7 Mk2 laser benutzt 17 Kanäle. In der nachfolgenden Tabelle finden Sie die Funktionen der verschiedenen Kanäle.

Weitere Erläuterungen zu DMX512:

Das DMX-Protokoll ist ein früig verwendetes Hochgeschwindigkeitssignal zur Steuerung von intelligenten

Lichtsystemen. Sie müssen ihren DMX-Controller und alle angeschlossenen Lichteffekte mit einem hochwertigen symmetrischen XLR M/F Kabel hintereinander schalten (Daisy Chain). Um durch Interferenzen hervorgerufene Fehlfunktionen der Lichteffekte zu vermeiden müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter-Kabel, das wurde nicht funktionieren!

Jeder Effekt in der Kette bestehtigt seine eigene Startadresse, damit er erkennt, welche Befehle des Controllers er entschlussen muss.

DMX-CONFIGURATION:

WICHTIGER HINWEIS: DMX Kanal 1 dient zur Einstellung der verschiedene Betriebsmodi des Lasers.

• Um den Laser im vollen 17 Kanalmodus benutzen zu können; muss Kanal 1 auf den Wert 217 oder höher gesetzt werden.
• Wenn der Kanal 1 auf einem Wert zwischen 177 und 216 eingestellt ist, können Sie mit Kanal 2 46 verschiedene Mini-Lasersshows auswahlen!

CHANNEL	VALUE	DESCRIPTION
CH 1 MODES	000-016	Laser OFF ①
	017-056	AUTO SHOW 1
	057-096	AUTO SHOW 2
	097-136	MUSIC SHOW 1
	137-176	MUSIC SHOW 2
	177-216	Use CH2 to select one of the 46 pre-programmed mini laser shows!
	217-255	Full DMX MODE
CH 2 GROUP	000-255	8 Group (see separate pattern chart below)
CH 3 PATTERN	000-255	16 Patterns in each group (see separate pattern chart below)
CH 4 COLOR	000-007	Original
	008-015	Red
	016-023	Green
	024-031	Yellow
	032-039	Blue
	040-047	Purple
	048-055	Light Blue
	056-063	White
	064-111	Color Rolling
	112-159	Color Jumping
	160-127	Color Moving
	208-255	Strobing
CH 5 CLIPING	000	Full pattern without clipping
	001-127	0%~99% fixed pattern clipped
	128-255	Clipping Speed
CH 6 ZOOMING	000-127	100%-5% fixed pattern zoomed
	128-169	Zooming IN
	170-209	Zooming OUT
	210-255	Alternately Zooming
CH 7 ZOOM SPEED	000-255	Fast to Slow
CH 8 Y AXIS ROLLING	000-127	0 -359 degree fixed Y axis rolled
	128-191	Clockwise rolling
	192-255	Anticlockwise rolling
CH 9 Y ROLL SPEED	0-255	Fast to Slow
CH 10 X AXIS ROLLING	000-127	0 -359 degree fixed X axis rolled
	128-191	Clockwise rolling
	192-255	Anticlockwise rolling
CH 11 X ROLL SPEED	0-255	Fast to Slow
CH 12 Z AXIS ROLLING	000-127	0 -359 degree fixed Z axis rolled
	128-191	Clockwise rolling
	192-255	Anticlockwise rolling
CH 13 Z ROLL SPEED	0-255	Fast to Slow
CH 14 X AXIS MOVING	000-127	128 different fixed position on X axis
	128-191	Clockwise moving
	192-255	Anticlockwise moving
CH 15 X MOVE SPEED	0-255	Fast to Slow
CH 16 Y AXIS MOVING	000-127	128 different fixed position on Y axis
	128-191	Clockwise moving
	192-255	Anticlockwise moving
CH 17 MOVE SPEED	0-255	Fast to Slow

PATTERN ÜBERSICHT

Mit den DMX-Kanälen 2 und 3 können Sie eines der 128 vorprogrammierten Pattern auswahlen:

• K2 (horizontal): wahlen Sie eine der 8 Gruppen
• K3 (vertical): wahlen Sie eines der 16 Pattern in jeder der 8 Gruppen

DMX	1 TUNNEL 000-031	2 POLE 032-063	3 KURVE 064-095	4 LINIE 096-127	5 PUNKT 128-159	6 GRAFIK 160-191	7 NUMMER 192-223	8 TEXT 224-255
000-015	○	○○		-	......	✓	○	GRATG
016-031	○	○○○○		---	......	×	1	DING
032-047	○○	○○	~	......	......		2	@000
048-063	○○○	○○	~	+	......		3	HAPPY
064-079	○	□		/			4	LOVE
080-095	○	□□		~			5	MUSIC
096-111	○	○○○○					6	PARTY
112-127	○	xxxxx		......			7	READY
128-143	○	xxxx					8	START
144-159	○	○○					9	SKIP
160-175	○	xxxx	W	| | | | | |			A	TIME
176-191	□	......		......			B	welcome
192-207	□	......	WW	WG			C	WIN
208-223	☆	...	...	...			D	DISCO
224-239	☆	○○○	M	米			?	WORLD CUP
240-255	○	☆☆☆☆☆☆☆☆☆☆	XX	...	...		?	GRASSSAS

5) ILDA-STEUERUNG:

Vorliegender Laser kann von jedem Rechner gesteuert werden, der mit einer ILDA-kompatiblen Software + Hardware ausgerüstet ist. Sobald der ILDA-Eingang (17) des Lasers an einen ILDA-kompatiblen Controller angeschlossen ist, wird das Gerät automatisch in den ILDA-Steuergunsmodus geschellt. Ab thisem Moment wird der Laser komplett von der ILDA-Software gesteuert: Die Möglichkeit der ILDA-Software bestimmen, was Sie tun konnen oder nicht tun konnen ...

ILDA Soft- und Hardware können Sie bei verschiedenen unabhängigen Lieferanten erwerben. Einige mögliche Anbieter sind:

PHOENIX Software (www.bocatec.de)
PANGOLIN Software (www.pangolin.com)
- Und weitere andere. Wahlen Sie selbst gemäß ihren finanziellen Mänglichkeiten die für Sie geeignetste Lösung ...

WARTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren und Lufungsschlitze monatlich gereinigt werden.
• Das Geräteinnere sollen jährlich durch Fachkräfte gereinigt werden.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzeingang:	AC 100~240V, 50/60Hz
Sicherung:	250V 2A träge Sicherung (20mm Glas)
Gesamtleistungsaufnahme:	50W
X/Y Strahlungswinkel:	+/-25°
Sound-Steuerung:	Eingebautes Mikrofon
DMX-Anschlüsse:	3-Stift XLR-Stecker/Steckbuchse
DMX-Kanäle:	17 Kanäle
DMX-Startadresse:	001 → 511
Laser-Leistung:	60mW Grün CW Laser (λ = 532nm)
	350mW Rot CW Laser (λ = 650nm)
	50mW Blau CW Laser (λ = 473nm)
Laser-Scanner:	Hochgeschwindigkeitstyp 20kHz
Laserstrahlungsklasse:	3B
Laser-Sicherheitsnorm:	EN/IEC 60825-1 ED2, 2007-03 für Laser

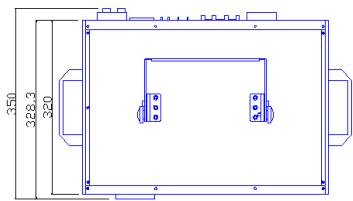

Abmessungen (BxHxT):	54,6cm x 16cm (28cm mit Bögel) x 35cm
Gewicht:	12kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.briteq-lighting.com
