BEDIENUNGSANLEITUNG LASER BURST II JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

COMMENT REGLER ET UTILISER LE LASER

O "SL0" = (Slow)trage automatische werkmodus
O "FAS" = (Fast) snelle automatische werkmodus
"rdm" = (Random) afwisselende automatische werkmodus

3) SLAVE MODE (ESCLAVE):

TECHNISCHE KENMERKEN

Netvoeding: AC 100~240V,50/60Hz

Zekering: 250 V/1,5A trage zekering (20 mm)

Totaalverbruik: 25W

Geluidscontrole: Inwendige microfoon

DMX kanalen: 6 kanalen

DMXstartadressen: 001 512 Laser vermogen: 40mW groene CW laser ( = 532nm)

Laserklasse:

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeit, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von decorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Dieser fantastische Lasereffekt verwendet einen grünen 532nm 40mW- und einen roten 650nm 80mW-Laser
• Durch eine spezielle Rasterungstechnologie werden die Strahlen in eine große Anzahl einzeln Laserstrahlen aufgeteilt, die in alle Richtungen zeigen und so einen verblüffenden, raumfällenden Effekt erzeugen.
• Die Farbe der Strahlen ändert sich dieGPC Zeit, dank der Laser Dunkeltastung-Technologie.
• Verschiedene Einsatzmöglichkeiten:

DMX-gesteuert,6 Kanäle
Alleinstehend mit eingebautem Mikrofon
Alleinstehend im automatischem Modus
- Master/Slave Betrieb

• Kleine als Zubehör verfügbar CA-8 Steuerung für einfache Bedienung anschließbar
• DMX-Adressierung und Betriebsauswahl mit LED-Display
• Besonderss geeignet für Clubs, Discos, Bars, Parties usw.
• Erfüllt die EN/IEC 60825-1 für Lasersicherheit

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

LASERBURST II Gerat
- 2 Schlüssel für der Schlüsselschalter
- Netzkabel
Bedienungsanleitung

SICHERHEITSHINWEISE

CAUTION

XOF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Das Blitzsymbol im Dreieck weist den Benutzer daraufhin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem beliehteten Gegenstand muß mehr als 1 Meter sein.

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neuen Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollene,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperaturdorf 40^ nicht überschreiben.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerä geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handlcr in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerät zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

LASER SICHERHEITS HINWEISE:

• Nach der Klassifizierung auf Grundlage der Sicherheitsnorm EN 60825-1:1994 + A1:2002 + A2:2002 fällt dieser Laser unter die Laserklasse 3B. Bei Lasern dieser Klasse kann ein direkter Blick in den Strahl gefährlich sein.

GEFAHR DURING LASERSTRAHLUNG!

Direkte Bestrahlung der Augen vermeiden!

Laserstrahlung kann zu Augen- und/oder Hautverletzungen führen.

Alle Schutzmaßnahmen für den sicheren Betrieb these Lasers

müssen unbedingt eingehalten werden!

• Beim vorliegenden Produkt handelt es sich um einen betriebsfertigen Showlaser, dessen sightbare Strahlung im Wellenlangenbereich von 400 bis 700 nm liegt, und der Lichteffekte für Unterhaltung etc. erzeugt.
  Durch die Bauweise des vorliegenden Lasers wird der Strahl sochnell bewegt, dass er das Auge nur sehr kurzzeitig treffen kann. Dadurch gilt der Einsatz these Lasers fur die Laser-Light-Show laut BG-Merkblatt "Discolaser" als ungefahrlich.
• Laserstrahl niemals auf Personen oder Tiere ausrichten.
• Das Gerätarf niemals unbeaufsichtigt betrieben werden!
• Dieser Laser darf nur für Vorfuhrzwecke eingesetzt werden. Der Betrieb eines Showlaser der Klasse 3B ist nur dann zugelassen, wenn der Laserbetrieb von einem erfahrenen und gut ausgebildeten Bediener gesteuert und überwacht wird.
• Beim Betreiben einer Laser-Einrichtung lässt sich je nach Laserklassifizierung eine Laserstrahlung erzeugen, die zu irreparablen Augen- und/oder Hautschäden führen kann. Die Sicherheitschinweise für den Gebrauch von Laser Produkten konnen von Land zu Land verschieden sein. Der Benutzer muss sich selbst über die Sicherheitschinweise in seinem Land informieren.

JB SYSTEMS haftet nicht für Schäden, die durch unsachgemäß Installation und nicht bestimmungsgemäß Betrieb verursacht werden!

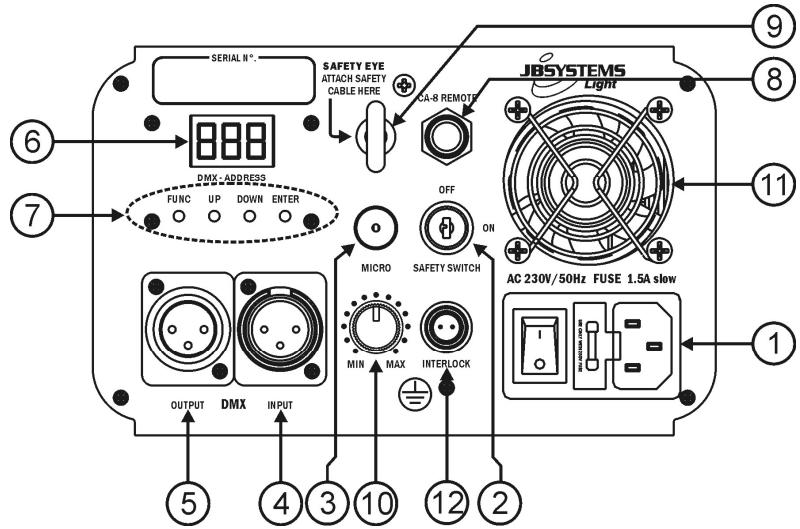

BESCHREIBUNG

1. NETZANSCHLUSS: Mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den Netzstecker.

2. AN/AUS SCHALTER: Wird verwendet um das Gerät an bzw. aus zu schalten. Verwenden sie die Schlüssel um sicherzustellen das nur gewünschte Personen das Gerät einschalten.

3. EINGEBAUTES MIKROFON: Das eingebaute Mikrofon wird verwendet um die Lasershow an den Rhytmus der Musik anzupassen.
4. DMX EINGANG: 3pin mönnliche XLR-Verbinder um die universellen DMX-Kabel zu verbinden. Diese Eingang erhält Anweisungen des DMX-Kontrollers.
5. DMX AUSGANG: 3pin weiblicher XLR-Verbinder um den LASER BURST mit der{nachsten DMX Einheit zu verbinden.
6. ANZEIGE: Zeigt die gewählte DMX Adresse an, wenn das Gerät im DMX Modus arbeitet. Neben dem DMX-Modus können Sie 4 andere Modi wahlen, die auf den folgenden SeitenNJaher erlautert werden.
7. BEDIENFELD: Zur Bedienung der verschiedene Funktionen des Lasers. Auf den nachfolgenden Seiten finden Sie die Bedienungsanleitung des Geräts.
8. FERNSTEUERUNGSEINGANG: Eingang für die CA-8 Handfernbedienung, die auf den folgenden Seiten;naher erlautert wird:
9. SICHERHEITSAUGE: Wird verwendet um ein Sicherheitskabel anzuschliessen wenn das Gerät Überkopf angeschlossen wurde (Siehe "Überkopf Montage").
10. EINGANGSSSENSIBILITÄT: Dieses Potentiometer wird verwendet um die Sensibilität der Eingangsmusik festzulegen. Stellen sie das Potentiometer ein bis der Laser mit der Musik synchron ist.
11. LÜFTUNG: Wir verwendet um das Gerät kalt zu halten. Stellen sie sicher das die Lüftungslocher nie verdeckt sind!

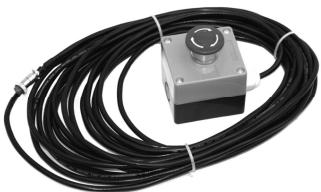

12. INTERLOCK EINGANG: wird verwendet, um den optionalerhaltlichen Notausschafter zu verbinden (siehe Bild).
    Wenn Sie diesen Schalter drücken, wird der Laserstrahl sofort ausgeschaffet.

Wichtig! Für ihre eigene Sicherheit empfehlen wir nachdrücklich, diesen Notausschalter anzuschlieben!

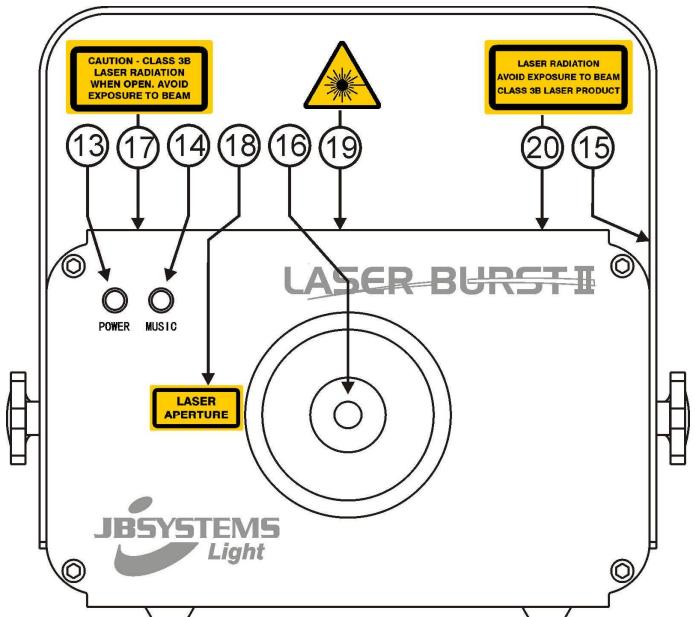

1. POWER LED: Zeigt an das das Gerät eingeschaltet ist.
2. SOUND LED: Flakert entsprechend des Mikofonsignals wenn Musik gespielt wird.
3. HALTER: Mit zwei Schrauben auf jeder Seite und einem Montierloch um das Gerät in einer Montagevorrichtung zu bringen.

4. LASER AUSGANG: Hier verläßt der Laser das Gerät, stellen sie sicher das sie NIEMALS in diesen Loch schauen!

5. WARNING: "Achtung - Laser der Klasse 3B. Laserstrahlung wenn geöffnet. Vermeiden sie dem Laserstrahl ausgesetzt zu sein."

6. WARNING: "Laseraperatur"
7. LASER WARNINGSHINWEIS: Warnt vor einem potentiell gefährlichem Laser wenn das Gerät von einem nicht geschalten Operator verwendet wird.
8. WARNING: "Laserstrahlung. Vermeiden sie dem Laserstrahl ausgesetzt zu sein. Laser der Klasse 3B."

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belüfteter Position installieren,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ACHTUNG AUGENSCHADEN: Positionieren Sie den Laser immer so, das niemand direkt in den Laserstrahl blichen kann. Die Installation ist so zu wahren das der Laser Strahl nicht direkt ins Publikum strahlt!

EINSTELLEN & BEDIENUNG DES GERÄTS

• Regelmäßige Betriebspauden sind für eine lange Lebenserwartung des Geräts notwendig. Es ist nicht für den Dauerbetrieb ausgelegt.
• Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Leuchtmittels verkurzt.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

Achtung: Bei jedem Einschalten begeben sümmtliche Motoren sich in Ausgangsstellung. Wahrend einige Sekunden horen Sie eine Betriebsgeräusahe. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie konnen das Gerät auf 5 verschiedene Weisenbedieren:

1) MUSIKGESTEUERTER MODUS:

Der Laser folgt einer vorprogrammierten Sequenz im Takt der Musik. Wahlen Sie diesen Modus, wenn nur 1 Laser eingesetz wird (Standalone) oder wenn der Laser als erstes (Master) Gerät in einer Kette aus mehreren Laserburst II Lasern eingesetzt wird.

• Drücken Sie die FUNC-Taste bis “MUS” auf dem Display erscheidt

• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigen.

• Legen Sie Musik auf und regeln Sie den MUSIC SENSITIVITY-Knopf (10) [Eingangssensibilität] bis der Laser schon im Takt der Musik arbeitet.

Sie können mehrere Laserburst II Laser hintereinander schalten: setzen Sie einfach das erste Gerät der Kette in den "Music mode" (Musikmodus) und alle anderen Geräte in den "Slave mode" ("SLA" entscheid im Display) um eine perfekte Synchronisation der Geräte zu erreichen!!

Anmerkung: Wenn das Gerät keine Musik erkennt, wird der Laser ausgeschaltet (Blackout).

2) VOLLAUTOMATISCHER MODUS:

Der Laser spult automatisch eine vorprogrammierte Sequenz ab. Wahlen Sie diesen Modus, wenn nur 1 Laser eingesetzt wird (Standalone) oder wenn der Laser als erstes (Master) Gerät in einer Kette aus mehreren Laserburst II Lasern eingesetzt wird.

• Drucken Sie die FUNC-Taste bis "MUS", "SLO", "FAS", or "rdm" auf dem Display erscheint
• Mit DOWN und UP wahren Sie:

O "SL0" = langsamen Automatik Modus
O "FAS" = Schnellen Automatik Modus
O "rdm" = Zufalls Automatik Modus

• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigten.

Der Laser spult automatisch eine vorprogrammierte Sequenz ab.

Sie kann mehrere Laserburst II Laser hinterinander schalten. Setzen Sie das erstige Gerät der Kette in den "Auto mode" und alle anderen Geräte in den "Slave mode" ("SLA" entscheid im Display) um eine perfekte Synchronisation der Geräte zu erreichen!

3) SLAVE MODUS:

Der Laser folgt den vom ersten Laserburst II laser (master) in der Kette gegebenen Anweisungen.

• Schlieben Sie den DMX-Eingang des Lasers an den DMX-Ausgang des vorgeschalteten Lasers.
• Drucken Sie die FUNC-Taste bis "SLA" auf dem Display erscheidt
• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigen.

Sie können mehrere Laserburst II Laser hintereinander schalten. Setzen Sie das erstige Gerät der Kette in den "Musik- oder Automatischen Modus" und alle anderen Geräte in den "Slave mode" ("SLA" erscheint im Display) um eine perfekte Synchronisation der Geräte zu erreichen!

4) EASY CONTROLLER MODUS:

Ein als Zubehör erhältlicher CA-8 Controller (Steuerung) kann angeschlossen werden, um den Laser fernzusteuern. Wenn mehrere Laserburst II Laser im Master/Slave hintereinander geschelt sind, sollen Sie den CA-8 Controller an das erstige Gerät in der Kette anschließen. Alle Geräte werden den Anweisungen der CA-8 Fernsteuerung folgen.

• Schlieben Sie den CA-8 Controller an den Fernsteuerungseingang (8) auf der Rückseite an.
• Drucken Sie die FUNC-Taste bis "CA8" auf dem Display erscheidt
• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigen.

Folgende Funktionen sind auf dem CA-8 Controller verfügbar:

• STANDBY Taste: um den Laser in Blackout zu setzen (keine Laserabgabe). Die Standby-(Bereitschaft) LED leuchtet während des Blackouts.
• FUNCTION Taste: mit dieser Taste können Sie die Farbe auswahlen (Original grün rot grün + rot Original)

• MODUS-Taste: um zwischen den verschiedenen Modi hin- undherzuwechseln:

• MODE LED BLINKT 1x: Der Laser ist im langsamen Automatik Modus.

• MODE LED BLINKT 2x: Der Laser ist im Schnellen Automatik Modus.
• MODE LED BLINKT 3x: Der Laser ist im Musik Modus.
• MODE LED BLINKT 4x: Der Laser ist im Zufalls Automatik Modus

5) DMX KONTROLLIER TER MODUS:

Das DMX-Protokol ist einweit verwendetes Hochgeschwindigkeitssignal um Lichteinheiten zu kontrollieren. Sie müssen ihren DMX Kontroller und die Lichteffekte mit einem Kabel gutter Qualität des Typs XLR M/F verbinden (zum Beispiel. JB Systems ref. 7-0063). Um Seltsame Neben-effekte des Lichtstrahls zu vermeiden, aufgrund Interferenzen, müssen sie einen 90 bis 120 Terminator am Ende

der Kette verwenden. Verwenden sie niemals ein Y-Splitter Kabel, Dies Funktioniert nicht!

Jeder Effekt der Kette benötigt seine korrekte Startadresse damit es weiß welches Signal es zu dekodieren hat.

Hier siehen sie wie sie den LASER BURST II einrichten:

• Schließen Sie den DMX-Eingang des Lasers an den DMX-Ausgang des vorgeschalteten Geräts in der Kette oder direkt an den DMX-Ausgang Ihres Controllers.
• Drücken Sie die FUNC-Taste bis auf dem Display eine dreistige Zahl entscheid.
• Wahlen Sie die gewünschte DMX-Adresse mit der UP /DOWN taste (von 001 bis 512)
• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigen.

DMX-KONFIGURATION DES LASER BURST II:

LASER BURST II DMX-chart

CH 1		CH 2		CH 3		CH 4		CH 5		CH 6
MODE		ROTATION		Rotating Speed		STROBE		STROBE Frequency		STROBE COLOR
000-010	BlackOut	NO FUNCTION
011-070	PUB Mode - SLO
071-130	DISCO Mode - FAS
131-190	MUSIC Mode - MUS
191-250	MIXED Mode - NIM
251-255	DMX Mode	000-079	stop	000-255	Slow-Fast	000-127	STROBE 1	000-005	LASER ON	000-042	R & G
		080-099	Rotation 1							043-085	G only
		100-119	Rotation 2							086-128	R only
		120-139	Rotation 3					006-249	Slow-Fast	129-171	R on, G strobe
		140-159	Rotation 4							172-214	G on, R strobe
		160-179	Rotation 5			128-255	STROBE 2			215-255	RG alternate
		180-199	Rotation 6					250-255	strobe to Music
		200-219	Rotation 7
		220-255	Rotation 8

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile,müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen

• Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und weitere verschmutzte Umgebung führen zu großerer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

AC 100~240V,50/60Hz

Sicherung:

250V/1,5A langsame Sicherung (20mm Glas)

Leistungsaufnahme:

25W

Klangregler:

Eingebautes Mikrofon

DMX Anschlüsse:

3-pin XLR Stecker/Buchse

DMX Kanäle:

6 Kanäle

DMX Adressierung:

001 512

Laser Leistung:

40mW Grün CW Laser (Wellenlänge = 532nm)

80mW Rot CW Laser (Wellenlange = 650nm)

Scanner Geschwindigkeit:

Laser Sicherheits Standard:

EN60825-1:1994 + A1:2002 + A2:2002

Abmessungen:

33 × 22 × 10cm

Gewicht:

2,1kg

Technische Änderungen, können auch ohne Vorankündigung vorgenommen werden! Sie können die aktuellste Version dieser Bedienungsanleitung von unserer Internetseite runterladen: www.beglec.com
