Type de produit	Set d'éclairage décoratif comprenant une boule à facettes motorisée, un projecteur PAR36 avec disque de couleurs motorisé, une chaîne de fixation et une lampe de rechange.
Dimensions du projecteur PAR36	15 × 12 × 12 cm
Dimensions du moteur de boule à facettes	11 × 11 × 5 cm
Diamètre du disque de couleurs	23 cm
Poids du projecteur PAR36	1 kg
Poids du moteur de boule à facettes	0,3 kg
Poids total approximatif du set	Environ 1,5 kg (hors boule à facettes)
Alimentation	AC 230V, 50 Hz (pour chaque composant)
Consommation du moteur de boule à facettes	4 W
Consommation du projecteur PAR36	36 W (lampe 6V 30W incluse)
Vitesse de rotation de la boule à facettes	1,5 tour par minute
Vitesse de rotation du disque de couleurs	2,5 tours par minute
Couleurs du disque	Rouge, vert, jaune, bleu
Fonctions principales	Éclairage décoratif rotatif avec boule à facettes et projecteur coloré motorisé pour ambiances festives.
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux et sec. Débrancher avant tout entretien. Remplacer l'ampoule PAR36 (modèle 4515, 6V 30W) si nécessaire.
Sécurité	Ne pas regarder directement la source lumineuse. Tenir hors de portée des enfants. Installer par du personnel qualifié. Utiliser un câble de sécurité secondaire. Respecter une distance minimale de 50 cm des murs et objets inflammables. Température ambiante max 45°C.
Pièces détachées et réparabilité	Lampe PAR36 6V 30W (réf. 4515) remplaçable. Fusible non accessible à l'utilisateur. Aucune autre pièce réparable par l'utilisateur.
Informations générales	Set complet prêt à l'emploi pour effets lumineux en intérieur. Inclut : boule à facettes, moteur, chaîne, projecteur PAR36, lampe et disque motorisé. Garantie selon conditions du vendeur.

FOIRE AUX QUESTIONS - MIRROR BALL SET JBSYSTEMS LIGHT

Comment installer le set MIRROR BALL SET ?

L'installation doit être réalisée par du personnel qualifié. Fixez solidement le moteur de la boule à facettes au plafond à l'aide des trous de fixation, puis accrochez la boule avec la chaîne fournie. Installez le projecteur PAR36 sur un support stable ou fixez-le également. Assurez-vous que la zone en dessous est dégagée et utilisez un câble de sécurité secondaire supportant 12 fois le poids de l'appareil.

Comment remplacer l'ampoule du projecteur PAR36 ?

Débranchez l'appareil et attendez 10 minutes qu'il refroidisse. Retirez l'anneau de fixation en le pressant, dévissez les câbles de l'ancienne lampe avec un tournevis, puis connectez la nouvelle lampe PAR36 6V 30W (4515) en serrant bien les vis. Replacez la lampe dans le projecteur et fixez l'anneau.

Puis-je utiliser une ampoule plus puissante que 30W ?

Non, n'installez jamais une ampoule de puissance supérieure. Cela provoquerait une surchauffe et endommagerait le transformateur. Utilisez uniquement une lampe PAR36 6V 30W de type 4515.

Comment monter le disque de couleurs ?

Retirez l'écrou de l'axe du moteur du disque, enlevez la feuille de protection du disque, puis fixez le disque sur l'axe sans trop serrer. Montez le moteur du disque sur le côté du projecteur à l'aide d'un tournevis.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez jamais directement la source lumineuse. Ne pas utiliser en présence de personnes épileptiques. Installez l'appareil à plus de 50 cm des murs et matériaux inflammables. Ne couvrez pas les ouvertures de ventilation. Débranchez avant tout entretien. Laissez refroidir 10 minutes avant de changer l'ampoule.

Comment nettoyer le projecteur et la boule à facettes ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour nettoyer les surfaces extérieures. Pour la boule à facettes, un chiffon légèrement humide peut être utilisé, mais évitez tout liquide pénétrant dans les parties électriques. Ne pas utiliser de produits abrasifs.

Quelle est la consommation électrique totale ?

Le moteur de la boule consomme 4W et le projecteur PAR36 36W, soit un total d'environ 40W en fonctionnement. L'alimentation requise est du 230V AC 50Hz.

Puis utiliser ce set en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Ne pas exposer à la pluie ou à l'humidité pour éviter tout risque d'incendie ou de choc électrique.

Que faire en cas de dysfonctionnement ?

Si l'appareil ne fonctionne pas correctement, arrêtez immédiatement l'utilisation et contactez votre revendeur. N'essayez pas de réparer vous-même, car il n'y a pas de pièces réparables par l'utilisateur à l'intérieur (sauf l'ampoule et le fusible principal).

Comment recycler l'appareil en fin de vie ?

Conformément à la réglementation, ne jetez pas l'appareil ni les piles usagées avec les ordures ménagères. Déposez-les dans un point de collecte approprié ou rapportez-les à votre revendeur pour un recyclage écologique.

MODE D'EMPLOI MIRROR BALL SET JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Set complémentaire de : boule à facettes + moteur pour boule à facettes + chaîne de fixation + projecteur Par36 + lampe Par36 30W / 6V + disque de couleurs avec moteur

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi - Boule à facettes - Moteur pour boule à facettes - Chaîne de fixation - Projecteur Par36 - Lampe Par36 30W / 6V - Disque de couleurs avec moteur

Instructions de sécurité:

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiente maximum d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de remplacer l'ampoule ou d'effectuer des réparations.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrière de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être replacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

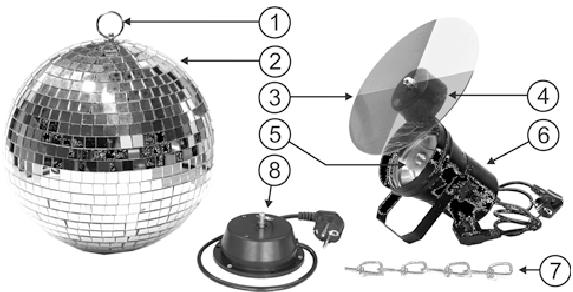

1. Oeillet de fixation
2. Boule à facettes
3. Disque de couleurs
4. Moteur pour disque de couleurs
5. Lampe PAR36 + anneau de fixation
6. Projecteur PAR36
7. Chaîne de fixation
8. Moteur pour boule à facettes

Mise en PLACE / remplacement des ampoules

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil ait refroidi. Débranchez systématiquement l'unité avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.) Lors du remplacement, n'utilise que des pièces précitées.

• Mettez le projecteur hors tension et débranchez le câble d'alimentation.
• Attendez environ 10 minutes jusqu'à ce que le projecteur ait refroidi.
• Enlevez l'anneau de fixation en le pressant.
• Détachez les câbles de la lampe déficiente en utilisant un tournevis et rétirez la lampe.
• Connectez les câbles à la nouvelle lampe 6V 30W Par36 et serrez bien les 2 vis avec un tournevis.
• Mettez la lampe dans le projecteur. Fixez la lampe avec l'anneau de fixation.

Attention! Ne jamais installer d'ampoules à puissance plus élevée! De telles ampoules produisent des températures supérieures à celles pour lesquelles l'appareil a été conçu. Le transformateur brûlera en raison de la surcharge induite.

Montage de la ROUE de couleurs

• Enlevez l'écrou de l'axe du moteur pour le disque coloré
• Enlevez la feuille de protection du disque coloré. Fixez le disque sur l'axe du moteur (ne pas serrer trop fort!) Fixez le moteur du disque coloré sur le côté du projecteur en utilisant un tournevis.

Installation du moteur de BOULE à facettes

• Les trous pour l'installation se trouvent sur la base.
• Maintenez la base sur l'endroit d'installation.
• Marquez les trous avec un crayon ou un outil approprié.
• Forez les trous dans le plafond
• Maintenez la plaque de fond dans la position désirée et fixez le moteur.
• Attachez la boule à facettes avec la chaîne de fixation.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré !
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe. L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Instructions d'utilisation

• Une fois les appareils sont connectés, ils fonctionnent.
• Des pauses régulières dans l'utilisation sont primordiales pour maximiser la durée de vie des appareils, puisqu'ils ne sont pas conçus pour une utilisation continue.
• Ne pas mettre le projecteur sous tension et hors tension à de faibles intervals, cela réduit la durée de vie des ampoules.
• La surface du projecteur peut atteindre une température de 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement de l'appareil.
• Débranche systématique les apparèls s'ils ne sont pas utilisés pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'ensemble et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Débranchez le cordon d'alimentation.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Les câbles doivent être en parfaite condition et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.

Alimentation: AC 230V, 50Hz Consommation: 4W Charge maximale: 3kg (chaîne + boule à facettes) Vitesse de rotation: 1.5TPM Taille: 11 × 11 × 5 cm Poids: 0.3kg

Moteur pour DISQUE de couleurs:

Alimentation: AC 230V, 50Hz Vitesse de rotation: 2,5RPM Couleurs: Rouge, vert, jaune, blue Diamètre du disque: 23cm

Projecteur PAR36:

Alimentation: AC 230V, 50Hz Consommation: 36W Lampe: PAR36 max. 6V 30W (4515) Taille: 15 × 12 × 12 cm Poids: 1kg

Chacune de ces informations peut être modifiée sans avertissement préalable
