FLEXSCAN T1721 - Moniteur EIZO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Moniteur LCD tactile
Taille de l'écran	17 pouces
Résolution	1280 x 1024 pixels
Technologie d'affichage	IPS (In-Plane Switching)
Temps de réponse	5 ms
Luminosité	300 cd/m²
Contraste	1000:1
Angle de vue	178° horizontal et vertical
Connectivité	VGA, DVI-D, USB
Alimentation électrique	100-240 V AC, 50/60 Hz
Dimensions approximatives	376 x 320 x 50 mm
Poids	4.2 kg
Fonctions principales	Écran tactile, support VESA, réglage de la hauteur
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant pour écran
Pièces détachées et réparabilité	Disponibilité variable, se référer au service client EIZO
Normes de sécurité	CE, UL, FCC, RoHS
Garantie	3 ans
Compatibilités	Compatible avec Windows, Mac et Linux

FOIRE AUX QUESTIONS - FLEXSCAN T1721 EIZO

Comment calibrer l'écran EIZO FLEXSCAN T1721 ?

Pour calibrer l'écran, utilisez un logiciel de calibration compatible avec votre système d'exploitation, connectez le capteur de calibration à l'écran et suivez les instructions à l'écran pour ajuster les paramètres de couleur.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'écran est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez de débrancher et de rebrancher l'écran. Si le problème persiste, contactez le support technique.

Comment résoudre un problème de mauvaise résolution d'affichage ?

Assurez-vous que la résolution de votre ordinateur est réglée sur la résolution native de l'écran EIZO FLEXSCAN T1721, qui est de 1280 x 1024 pixels. Vous pouvez ajuster cela dans les paramètres d'affichage de votre système d'exploitation.

L'écran est-il compatible avec les systèmes d'exploitation modernes ?

Oui, l'EIZO FLEXSCAN T1721 est compatible avec la plupart des systèmes d'exploitation modernes, y compris Windows, macOS et Linux. Assurez-vous de disposer des derniers pilotes si nécessaire.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humide avec un nettoyant pour écran ou de l'eau distillée. Évitez les produits chimiques agressifs et n'appliquez jamais le liquide directement sur l'écran.

Que faire si l'écran tactile ne fonctionne pas ?

Vérifiez que les pilotes du système tactile sont installés correctement. Redémarrez l'ordinateur et testez l'écran tactile avec différentes applications. Si le problème persiste, consultez le guide de dépannage ou contactez le support technique.

Quelle est la période de garantie du produit ?

L'EIZO FLEXSCAN T1721 est généralement livré avec une garantie de 3 ans, mais il est conseillé de vérifier les conditions spécifiques auprès du revendeur ou sur le site Web d'EIZO.

Comment ajuster la luminosité et le contraste de l'écran ?

Utilisez les boutons de contrôle situés sur le devant ou sur le côté de l'écran pour accéder au menu OSD (On-Screen Display) et ajustez les paramètres de luminosité et de contraste selon vos préférences.

MODE D'EMPLOI FLEXSCAN T1721 EIZO

Manuel d'installation

Important : Veuillez dire attentivement les PRECAUTIONS, ce Manuel d'installation, ainsi que le Manuel d'utilisation inclus sur le CD-ROM, pour vous familiariser avec une utilisation efficace et en toute sécurité. Veuillez conserver ce manuel pour reférence ultérieure.

Résolutions/fréquences compatibles

Le moniteur est compatible avec les résolutions suivantes.

Analog Input

Resolution	Frequency	Remarks	Dot Clock
640 × 480	~75 Hz	VGA, VESA	135 MHz (Max.)
720 × 400	70 Hz	VGA TEXT
800 × 600	~75 Hz	VESA
1024 × 768	~75 Hz	VESA
1152 × 864	75 Hz	VESA
1280 × 960	60 Hz	VESA
*1280 × 1024	~75 Hz	VESA

Digital Input

Resolution	Frequency	Remarks	Dot Clock
640 × 480	60 Hz	VGA	108 MHz (Max.)
720 × 400	70 Hz	VGA TEXT
800 × 600	60 Hz	VESA
1024 × 768	60 Hz	VESA
*1280 × 1024	60 Hz	VESA

• Résolution recommandée (Régalez votre appareil sur cette résolution)
• Résolution recommandée (Réglez votre appareil sur cette résolution)

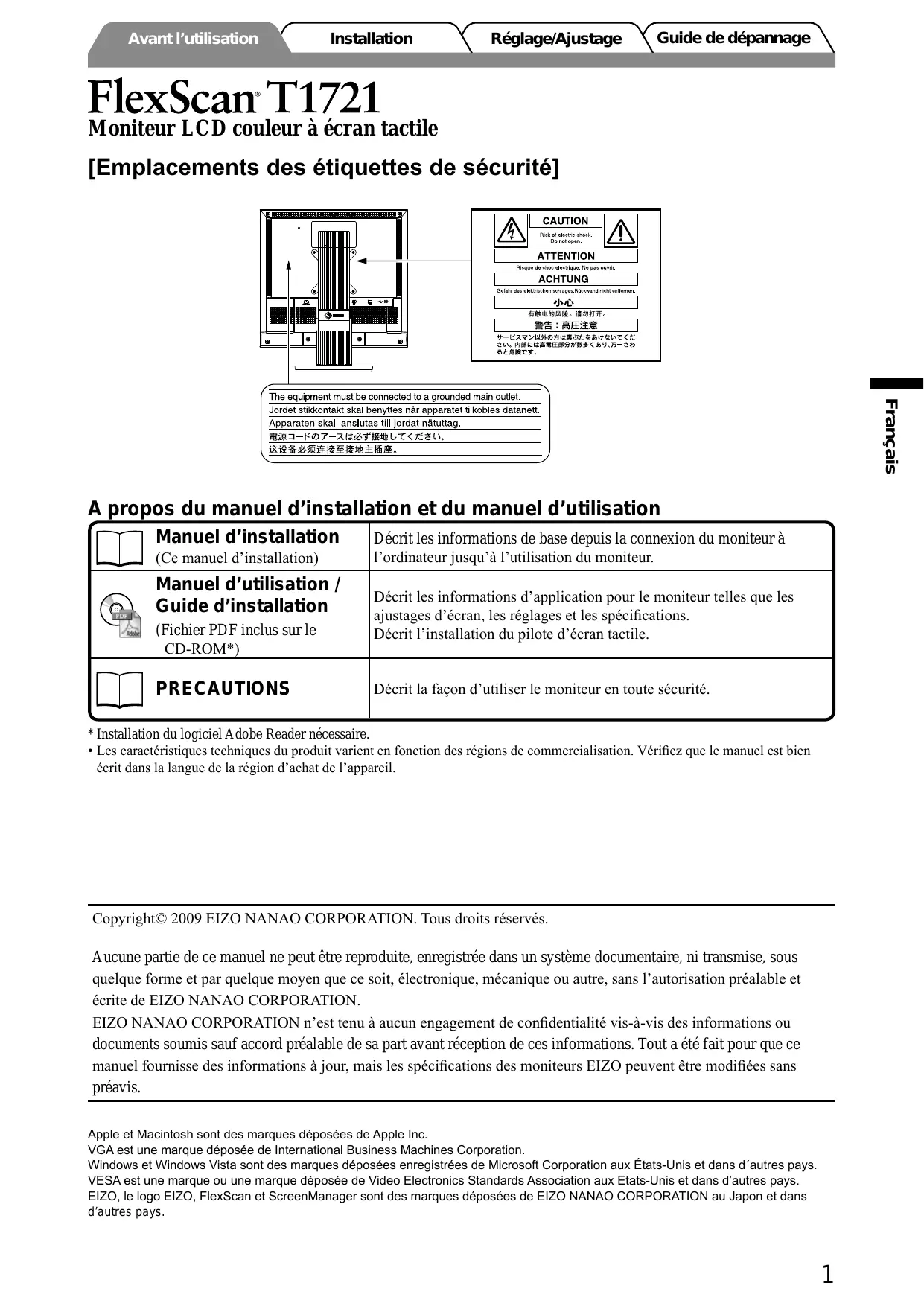

FlexScan® T1721

Moniteur LCD couleur à écran tactile

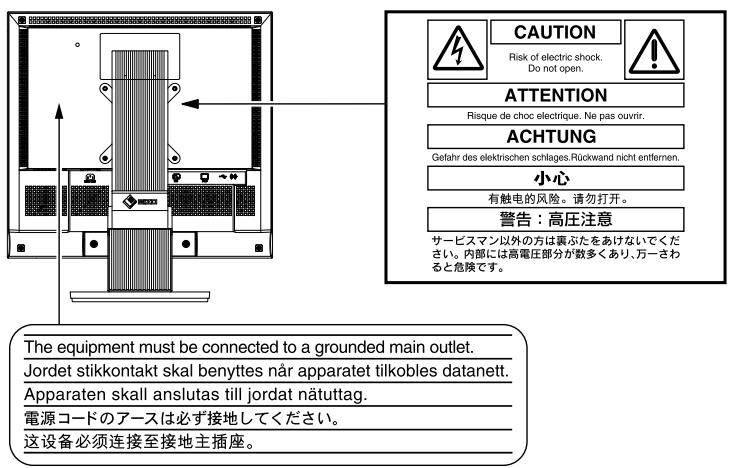

Emplacements des étiquettes de sécurité

A propos du manuel d'installation et du manuel d'utilisation

Manuel d'st installation (Ce manuel d'st installation)	Décrit les informations de base depuis la connexion du moniteur à l'ordinateur jusqu'à l'utilisation du moniteur.
Manuel d'utilisation / Guide d'st installation (Fichier PDF inclus sur le CD-ROM*)	Décrit les informations d'application pour le moniteur telles que les ajustages d'écran, les réglages et les spécifications. Décrit l'installation du pilote d'écran tactile.
PRECAUTIONS	Décrit la façon d'utiliser le moniteur en toute sécurité.

• Installation du logiciel Adobe Reader nécessaire.
• Les caractéristiques techniques du produit varient en fonction des régions de commercialisation. Vérifiez que le manuel est bien écrit dans la langue de la région d'achat de l'appareil.

Copyright © 2009 EIZO NANAO CORPORATION. Tous droits réservés.

Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire, ni transmise, sous quelque forme et par quelque moyen que ce soit, électronique, mécanique ou autre, sans l'autorisation préalable et écrite de EIZO NANAO CORPORATION.

EIZO NANAO CORPORATION n'est tenu à aucun engagement de confidentialité vis-à-vis des informations ou documents soumis, sauf accord préalable de sa part avant réception de ces informations. Tout a été fait pour que ce manuel fournisse des informations à jour, mais les spécifications des moniteurs EIZO peuvent être modifiées sans préavis.

Contenu de l'emballage

Vérifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage. Contactez votre revendeur local si l'un des éléments est manquant ou abîmé.

Remarque

• Veuillez conserver le carton et les matériaux d'emballage pour les réutiliser lors d'un déplacement ultérieur du moniteur.
• Pour l'installation du pilote d'écran tactile, consultez les instructions du guide d'installation du CD-ROM.

Moniteur Cordon d'alimentation

Cable de signal numérique : FD-C39

Cable de signal analogue : MD-C87

Cable stereo mini-jack

Cable USB EIZO: MD-C93

EIZO LCD Utility Disk (CD-ROM)

• Manuel d'utilisation du moniteur
• Pilote de l'écran tactile
• Guide d'installation du pilote d'écran tactile
• Manuel d'installation (ce manuel) PRECAUTIONS Garantie limitée □ Informations sur le recyclage Vis de montage (M4 x 12, 4 pieces)

Commandes et fonctions

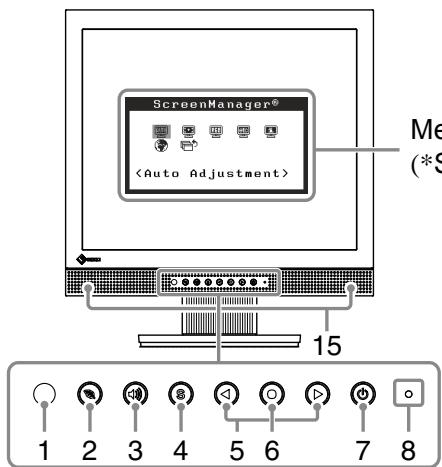

Menu Ajustage (ScreenManager®)

1	Capteur	Le capteur détecte la luminosité ambiente. Fonction Auto EcoView (page 6)
2	Touche EcoView	Permet d'afficher le menu des réglages Auto EcoView et EcoView Index.
3	Touche de commande du volume	Permet d'afficher le menu de réglage du volume (page 5).
4	Touche de sélection du signal d'entrée	Pour commuter les signaux d'entrée de l'affichage lors de la connexion de 2 PC au moniteur.
5	Touches de commande (Gauche, Droite)	• Permet d'afficher l'écran de réglage de la luminosité (page 6). • Pour sélectionner un élément d'ajustage ou augmenter/diminuer les valeurs ajustées pour des ajustages avances à l'aide du menu Ajustage (page 6).
6	Touche de validation	Pour afficher le menu Ajustage, pour sélectionner un élément de l'écran de menu et sauvegarder les valeurs ajustées.
7	Touche d'alimentation	Pourmettre sous/hors tension.
8	Voyant d'alimentation	Pour indiquer l'état de fonctionnement du monitueur. Bleu: En fonctionnement Orange: Economie d'énergie Arrêt: Hors tension

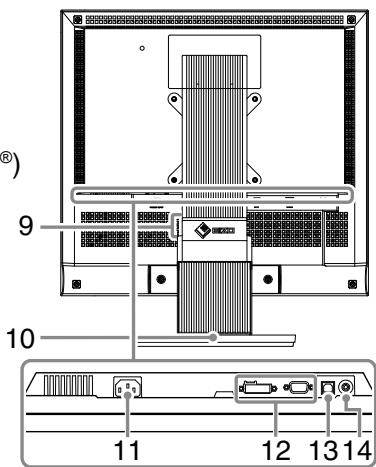

9	Fente pour le verrouillage de sécurité	Compatible avec le système de sécurité MicroSaver de Kensington.
10	Pied	Utilisé pour ajuster l'angle de l'écran du monitueur.
11	Connecteur d'alimentation	Permet de connecter le cordon d'alimentation.
12	Connecteurs de signal d'entrée	Gauche: connecteur DVI-D/Droite: Connecteur D-Sub mini à 15 broches.
13	Port USB (amont)	Permet de raccarder l'ordinateur au monitueur à l'aide d'un cable USB.
14	Mini-prise stéréo	Permet de raccarder le cable à mini-prise stéréo.
15	Haut-parleur	Permet de diffuser une source audio.

• ScreenManager® est un alias choisi par EIZO pour le menu Ajustage. (Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur l'utilisation de ScreenManager.)

Remarque

• Lorsque vous remplacez ce moniteur par un moniteur T1721, veillez à configurer votre ordinateur en fonction des paramètres de résolution et de fréquence du balayage vertical propres au moniteur T1721, en vous référant au tableau de résolution (voir verso de la page de couverture), avant de raccorder l'ordinateur.
• Pour savoir comment connecter deux ordinateurs au moniteur, consultez le manuel d'utilisation inclus sur le CD-ROM.

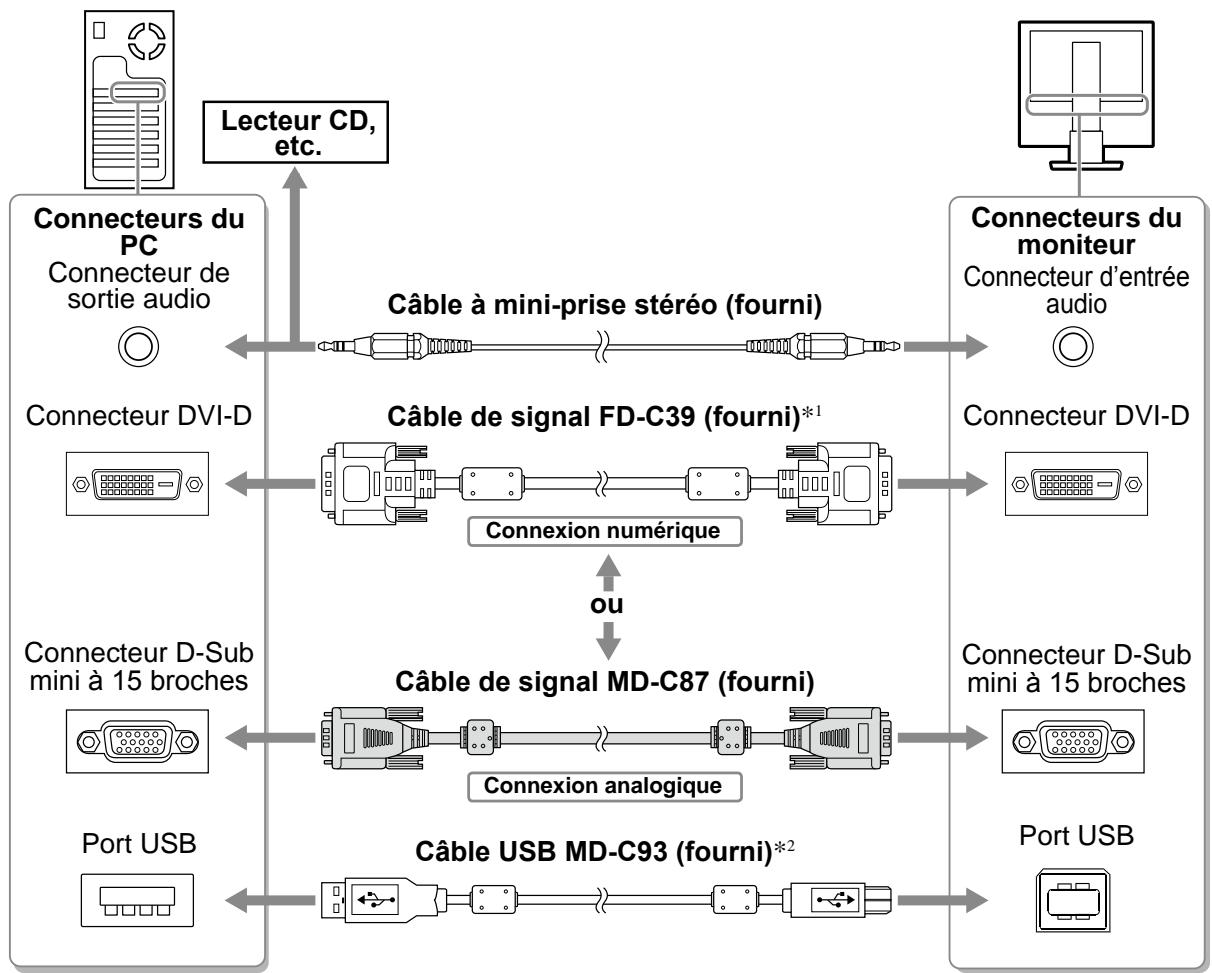

1 Vérifiez que le moniteur et le PC sont hors tension. 2 Connectez le moniteur au PC à l'aide d'un câble de signal correspondant aux connecteurs.

Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le couplage.

1 Ne pas utiliser le câble Dual Link. 2 Nécessaire pour l'exploitation en écran tactile.

3 Branchez le cordon d'alimentation dans une prise secteur et dans le connecteur d'alimentation du moniteur.

Réglage de l'angle de l'écran

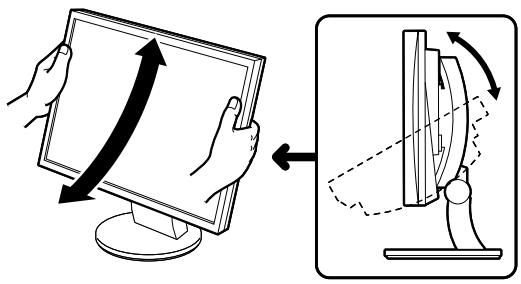

Placez vos mains des deux côtés du moniteur et réglez la hauteur. Inclinez l'écran dans la meilleure position pour travailler.

Attention

• Vérifiez que les câbles sont correctement branchés.

Affichage de l'écran

Appuyez sur ⑥ pour permettre le moniteur sous tension.

Le voyant d'alimentation du moniteur s'éclaire en bleu.

2. Mettez l'ordinateur sous tension.

L'image affichée apparaît.

Lorsque vous mettez le moniteur et l'ordinateur sous tension pour la première fois avec le signal analogique, la fonction de réglage automatique règle l'horloge, la phase et la position d'affichage automatiquement.

Attention

• Le compte d'utilisateur à utiliser pour l'installation du pilote de l'écran tactile doit disposer de droits d' « Administrateurs ».
• Lorsque vous souhaitez réinstaller le pilote de l'écran tactile pour le mettre à jour, etc., redémarrez l'ordinateur après avoir déinstallé le pilote, puis installez-le.

1 Désinstallez l'autre pilote d'écran tactile, si celui-ci est installé. 2 Installez le pilote de l'écran tactile conformément aux instructions fournies dans le disque d'utilitaires EIZO LCD (CD-ROM).

Pour obtenir plus de détails, consultez le Guide d'installation du pilote d'écran tactile inclus sur le CD-ROM.

Attention

• Mettez le moniteur et l'ordinateur hors tension lorsque vous ne les utilisez plus. L'alimentation du moniteur est coupée en débranchant le cordon d'alimentation.

Calibrage du moniteur

Calibrez le moniteur conformément au Guide d'installation du pilote d'écran tactile inclus sur le CD-ROM.

Réglage du volume du haut-parleur

1 Appuyez sur

L'écran de réglage du volume du haut-parleur apparait.

2 Réglez le volume du haut-parleur à l'aide de la touche (4) ou (5).

Écran de réglage du volume du haut-parleur

Sélection du mode d'écran

FineContrast vous permet de sélectionner facilement le meilleur mode d'écran en fonction de l'application du moniteur. Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur FineContrast.

Mode FineContrast

Custom (Personnaliser)	Pour ajuster les réglages selon vos préférences.
EyeCare	Permet de régler la luminosité sur un niveau plus bas qu'avec les autres modes.
sRGB	Adapté à la comparaison des couleurs des pérophériques compatibles sRGB.
Text (Texte)	Adapté à l'affichage de textes sur traitement de texte ou feuille de calcul.

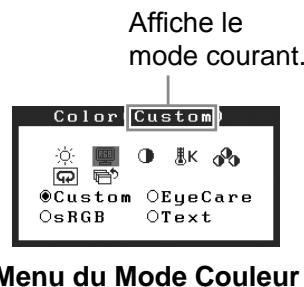

1 Appuyez sur ⑤ 2 Sélectionnez dans le menu Ajustages, puis appuyez sur ©. 3 Sélectionnez dans le menu, puis appuyez sur ().

Le menu s'affiche.

4 Sélectionnez le mode à l'aide de la touche ou, puis appuyez sur .

Le mode sélectionné est défini.

Ajustage de la luminosité

1 Appuyez sur ou

L'écran de réglage de la luminosité apparait.

Réglez la luminosité à l'aide de la touche ou l

Appuyez sur pour augmenter la luminosité de l'écran ou sur l pour la diminuer.

Fenêtre de réglage de la luminosité

Remarque

• Le capteur situé sur la face avant du moniteur détecte la luminosité ambiantepour régler automatiquement la luminosité de l'écran à un niveau confortable, à l'aide de la fonction Auto EcoView. Pour obtenir plus de détails, consultez le Manuel d'utilisation inclus sur le CD-ROM.

Réglages/ajustages avancés

Les réglages avancés de la couleur et d'autres options sont accessibles dans le menu de réglage.

Consultez le manuel d'utilisation inclus sur le CD-ROM si vous désirez de plus amples détails sur chaque fonction d'ajustage.

Menu Ajustage

Les réglages et ajustages de base sont terminés. Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur les Réglages/Ajustages avancés.

Problème de non-affichage d'images

Si aucune image ne s'affiche sur le moniteur même après avoir utilisé les solutions suivantes, contactez votre revendeur local.

1. Vérifiez le voyant d'alimentation.

Symptôme	Etat	Cause possible et solution
Aucune image	Levoyant d'alimentation ne s'allume pas.	Vérifiez que le cordon d'alimentation est correctement branché.
		Appuyez sur Ⓞ.
	Levoyant d'alimentation s'allume en bleu.	Augmentez chaque valeur de réglage dans <Luminosité>, <Contraste> et <Gain>* .
	Levoyant d'alimentation s'allume en orange.	Changez le signal d'entrée en appuyant sur Ⓒ.
		Utilisez la souris ou le clavier.
		Effleurez la surface du panneau.
		Mettez le PC sous tension.

• Pour plus d'informations sur le réglage de la luminosité, du contraste et du gain, reportez-vous au Manuel d'utilisation inclus dans le CD-ROM.

2. Vérifiez le message d'erreur qui apparait à l'écran.

Ces messages s'affichent lorsque le signal d'entrée est incorrect même si le moniteur fonctionne correctement.

Symptôme	Etat	Cause possible et solution
Signal Check Analog No Signal	Le signal d'entrée n'est pas reçu.	Le message illustré à gauche risque de s'afficher, étant donné que certains PC n'émettent pas de signal lors leur mise sous tension.
		Vérifiez si le PC est sous tension.
		Vérifiez que le cable de signal est correctement branché.
		Changez le signal d'entrée en appuyant sur S.
Signal Error Digital fD: 94.6MHz fH: 68.7kHz fU: 85.0Hz	La fréquence du signal est en dehors de la spécification. La fréquence de signal incorrecte est indiquée en rouge.	Sélectionnez un mode d'affichage approprié à l'aide du logiciel d'utilitaire de la carte video. Consultez le manuel de la carte video pour de plus amples détails. fD: Fréquence de point (Affché uniquement à l'entrée des signaux numériques) fH: Fréquence horizontalie fV: Fréquence verticalie
