Caractéristiques techniques	Écran LCD 24 pouces, résolution 1920 x 1200 pixels, technologie IPS, temps de réponse de 5 ms, luminosité de 300 cd/m², contraste de 1000:1.
Connectivité	Ports HDMI, DisplayPort, DVI-D, VGA, USB 3.0.
Utilisation	Idéal pour le travail de bureau, la conception graphique et l'édition de photos.
Réglages ergonomiques	Réglage en hauteur, inclinaison, pivot et rotation.
Consommation d'énergie	Consommation en fonctionnement : 30 W, en veille : 0,5 W.
Maintenance	Nettoyage de l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Certifications CE, TÜV Rheinland, RoHS.
Informations générales	Garantie de 5 ans, support technique disponible.

FOIRE AUX QUESTIONS - FlexScan EV2400R EIZO

Comment régler la luminosité de mon EIZO FlexScan EV2400R ?

Vous pouvez régler la luminosité en utilisant le menu OSD (On-Screen Display) de votre moniteur. Appuyez sur le bouton 'Menu' situé sur le panneau inférieur, puis naviguez jusqu'à 'Luminosité' pour ajuster le niveau souhaité.

Mon écran est trop sombre, que faire ?

Vérifiez d'abord les réglages de luminosité et de contraste dans le menu OSD. Si le problème persiste, assurez-vous que le câble vidéo est correctement connecté et essayez de redémarrer le moniteur.

Comment changer la résolution de mon EIZO FlexScan EV2400R ?

La résolution peut être changée via les paramètres d'affichage de votre système d'exploitation. Accédez aux paramètres d'affichage, sélectionnez votre moniteur, puis choisissez la résolution recommandée.

Que faire si l'image de mon moniteur est floue ?

Assurez-vous que la résolution est correctement réglée. Essayez également de vérifier les connexions du câble et de redémarrer le moniteur. Si le problème persiste, testez avec un autre câble ou un autre appareil.

Comment activer le mode Eco sur le EIZO FlexScan EV2400R ?

Pour activer le mode Eco, ouvrez le menu OSD en appuyant sur le bouton 'Menu', puis recherchez l'option 'Mode Eco' et activez-la. Cela permettra de réduire la consommation d'énergie.

Mon EIZO FlexScan EV2400R ne s'allume pas, que faire ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de débrancher le moniteur pendant quelques minutes avant de le rebrancher.

Comment nettoyer l'écran de mon EIZO FlexScan EV2400R ?

Utilisez un chiffon doux et sec. Si nécessaire, vous pouvez légèrement humidifier le chiffon avec de l'eau ou un nettoyant pour écrans, mais évitez les produits chimiques agressifs.

Comment réinitialiser les paramètres d'usine de mon EIZO FlexScan EV2400R ?

Accédez au menu OSD, sélectionnez 'Paramètres', puis choisissez l'option 'Réinitialiser'. Cela restaurera tous les réglages aux valeurs d'usine par défaut.

MODE D'EMPLOI FlexScan EV2400R EIZO

Informations sur les Interférences Radioélectriques ....iii

ENERGY STAR ^® ....iii

TCO Certified iv

Informations sur les Interférences Radioélectriques ....iii

ENERGY STAR ^® ....iii

TCO Certified iv

Manuel d'utilisation - Guide d'installation

FlexScan® EV2400R

Moniteur couleur LCD

Procédure d'installation 2

Fixation d'un bras de moniteur....6

GARANTIE LIMITÉE.... 10

Informations sur les Interférences Radioélectriques ....iii

ENERGY STAR ^® ....iii

TCO Certified iv

Veuillez lire attentivement les PRECAUTIONS, ce Guide d'installation ainsi que le Manuel d'utilisation, afin de vous familiariser avec ce produit et de l'utiliser efficacement et en toute sécurité. Veuillez conserver ce guide pour référence ultérieure.

1

*1 *2 *2

PP200 (DisplayPort™ - DisplayPort)

UU200SS (USB-A - USB-B)
Attache de façade d'écran *3

*1 Les instructions de fixation du pied sont fournies dans les « Instructions de montage » séparées.
*2 Non inclus si vous avez acheté le moniteur de type montage libre.
*3 Incluse uniquement avec le moniteur à montage libre.

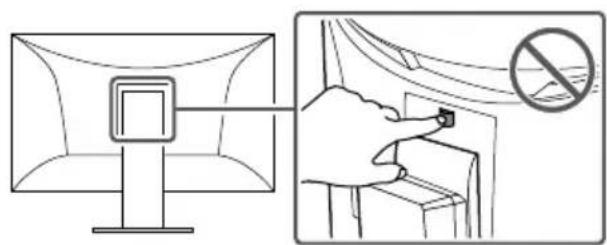

ATTENTION

Le bouton de verrouillage est utilisé uniquement pour retirer le pied du moniteur. Dans d'autres cas, l'utilisation du bouton de verrouillage pourrait entraîner des dommages au produit ou des blessures personnelles parce que le moniteur est détaché du pied.

2

① DisplayPort ② USB-A - USB-B

3

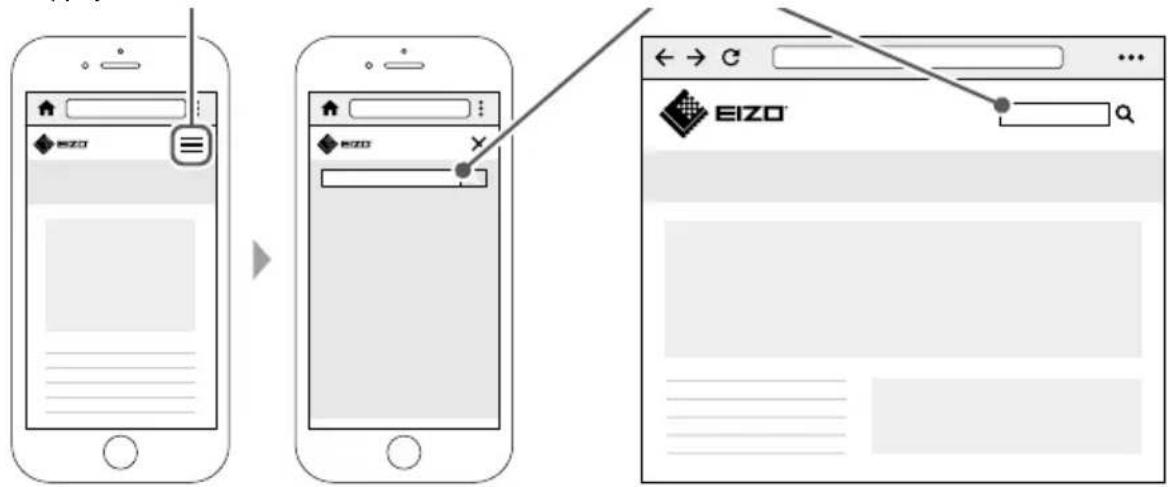

7 Pour obtenir les toutes dernières informations relatives au produit, dont le « Manuel d'utilisation », reportez-vous à notre site web : www.eizoglobal.com

Appuyez sur l'icône de menu Zone de recherche

Fixation d'un bras de moniteur

Ce produit peut être remplacé par un autre bras ou pied en retirant la pièce du pied ^*1 .

Bras et pieds pouvant être fixés

Les bras et pieds pouvant être fixés sont les suivants.

Produits EIZO Reportez-vous au site web d’EIZO (www.eizoglobal.com).
Produits d’autres fabricants	Bras ou pieds conformes à la norme VESA et respectant les conditions suivantes- Espacement entre les trous de vis de pièce de montage : 100 mm × 100 mm- Dimensions externes de pièce de montage : 122 mm × 122 mm ou plus petites- Epaisseur de la plaque : 2,6 mm- Poids supporté : suffisamment solide pour supporter le poids du moniteur et des accessoires tels que les câbles.

Conditions d'installation

Les sens d'installation et les plages d'angle d'inclinaison possibles sont les suivants.

Orientation Angle d'inclinaison
				Entre 45° vers le haut et 45° vers le bas

Lors de l'utilisation entre 5° et 45° vers le bas

Lorsque le moniteur est installé sur un mur ou suspendu au plafond orienté entre 5° et 45° vers le bas, assurezvous d'installer l'« attache de façade » sur le moniteur. Si vous utilisez le moniteur sans avoir installé l'attache de façade, la surface avant de l'écran du moniteur est susceptible de se détacher. De plus, il ne sera pas couvert par la garantie du produit. Pour savoir comment installer l'attache de façade, reportez-vous à la page 8. Certains modèles ne sont pas équipés d'une attache de façade. Si vous en avez besoin, veuillez contacter le groupe EIZO ou votre distributeur local.

www.eizoglobal.com/contact/

Méthode d'installation Angle d'inclinaison
Fixation murale Fixation au plafond Fixation à un bras Entre 5° et 45°	vers le bas

*1 Si vous avez acheté le moniteur sans support, le pied n'est pas inclus.

Installation d'un bras ou d'un pied

Si vous avez acheté le moniteur sans support, ignorez les étapes 1 à 3.

1. Réglez le moniteur à sa hauteur maximale.

Attention

- Si le moniteur n'est pas à sa hauteur maximale, il est possible que la hauteur de celui-ci se modifie accidentellement lors du retrait du pied. Cela peut entraîner des blessures ou des dommages.

1. Déposez un chiffon doux sur une surface stable et placez le moniteur dessus, écran vers le bas.

Attention

- Veillez à ne pas appuyer sur l'écran avec les mains et à ne pas vous coincer les doigts.

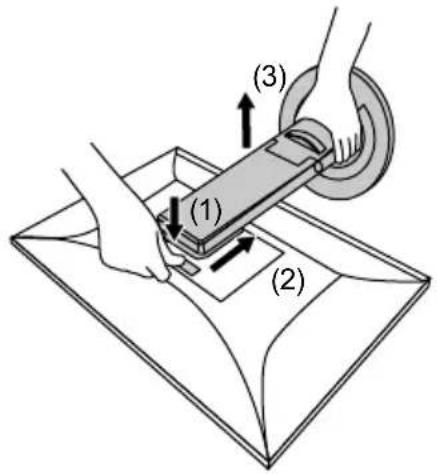

1. Pendant que vous appuyez sur le bouton de verrouillage (1), maintenez fermement l'axe du pied, puis faites glisser le pied vers le socle inférieur (2). Soulevez ensuite le pied (3).

(1) (2) (3)

Attention

• Il y a une partie saillante sur la pièce d'emboîtement du pied qui a été retiré. Veillez à ne pas toucher la pièce d'emboîtement.

• Une fois le pied retiré, ne le manipulez pas vers le haut ou le bas. Vous risqueriez de vous blesser ou d'endommager l'appareil.

• Installez le bras ou le pied sur le moniteur.

Pour la méthode d'installation, reportez-vous au Manuel d'utilisation du bras ou du pied.

Pour l'installation, utilisez des vis du commerce qui répondent aux conditions suivantes :

- Diamètre nominal : M4

- Longueur : entre 7,6 et 11,4 mm (en cas d'utilisation d'une rondelle, ajouter l'épaisseur de la rondelle) Fixation du pied d'origine

Attention

- Vérifiez régulièrement le serrage des vis. Si les vis ne sont pas suffisamment serrées, le moniteur est susceptible de se détacher, ce qui peut entraîner des blessures ou endommager l'appareil.

Méthode d'installation de l'attache de façade

Lors de l'installation du moniteur orienté entre 5° et 45° vers le bas, installez l'« attache de façade » sur le moniteur.

Emplacement d'installation

Procédure d'installation

Attention

• Lors de l'installation d'une attache de façade, veillez à ne pas appuyer sur l'écran avec les mains. Vous risquez de le rayer ou de l'endommager.

• Ne réutilisez pas une attache de façade d'écran auparavant retirée d'un moniteur. N'utilisez pas non plus une attache de façade d'écran dont le côté adhésif est sale ou contaminé de toute autre façon, car une contamination en réduit l'adhérence.

• Essuyez soigneusement la partie supérieure du moniteur à l'aide d'un chiffon de nettoyage ou similaire.

• Retirez la pellicule du ruban adhésif double face de l'attache de façade d'écran.

1. Alignez un coin de l'attache de façade d'écran avec l'intérieur du cadre, en vous assurant que le ruban adhésif double face de l'attache de façade ne colle pas au moniteur.

Ruban adhésif double face

1. Installez l'attache de façade d'écran à l'emplacement ainsi déterminé, en veillant à ne pas laisser d'espace entre la surface du panneau LCD et l'attache de façade d'écran.

2. À l'aide de votre doigt, frottez fermement sur la surface supérieure de l'attache de façade d'écran afin d'assurer l'adhérence.

Vérifiez que l'attache de façade d'écran est solidement collée.

GARANTIE LIMITÉE

EIZO Corporation (ci-après dénommé « EIZO ») et les distributeurs autorisés par EIZO (ci-après dénommés « Distributeurs »), sous réserve et conformément aux termes de cette garantie limitée (ci-après dénommée « Garantie »), garantissent à l'acheteur initial (ci-après dénommé « Acheteur initial ») du produit spécifié dans la présente (ci-après dénommé « Produit ») acheté auprès d'EIZO ou de Distributeurs agréés EIZO, que EIZO et ses Distributeurs auront pour option de réparer ou remplacer gratuitement le Produit si l'Acheteur initial constate, pendant la Période de garantie (définie ci-dessous), qu'il y a un dysfonctionnement ou que le Produit a subi un dommage dans le cadre d'une utilisation normale du Produit conformément à la description du mode d'emploi du Produit (ci-après dénommé « Manuel d'utilisation »).

La durée de la présente Garantie est de cinq (5) ans à compter de la date d'achat du Produit ou de 30 000 heures d'utilisation, selon la première échéance (ci-après dénommée la « Période de Garantie »). EIZO et ses Distributeurs déclinent toute responsabilité ou obligation concernant ce Produit face à l'Acheteur initial ou à toute autre personne à l'exception de celles stipulées dans la présente Garantie.

EIZO et ses Distributeurs cesseront de détenir ou conserver toutes les pièces (en excluant les pièces de conception) du produit à l'expiration de cinq (5) années après que la production du Produit se soit arrêtée. Lors d'une réparation du Produit, EIZO et les Distributeurs utiliseront des pièces de rechange conformes à nos normes QC. Si l'unité ne peut pas être réparée en raison de son état ou de la rupture de stock d'une pièce adéquate, EIZO et ses Distributeurs peuvent proposer le remplacement par un produit aux performances équivalentes au lieu de le réparer.

La Garantie est valable uniquement dans les pays ou les territoires où se trouvent les Distributeurs. La Garantie ne limite aucun des droits reconnus par la loi à l'Acheteur initial.

Nonobstant toute autre clause de cette Garantie, EIZO et ses Distributeurs n'auront d'obligation dans le cadre de cette Garantie pour aucun des cas énumérés ci-dessous :

(a) Tout défaut du Produit résultant de dommages occasionnés à cause de poussière incrustée ou lors du transport, d'une modification, d'une altération, d'un abus, d'une mauvaise utilisation, d'un accident, d'une installation incorrecte, d'un désastre, de la poussière incrustée, d'un entretien et/ou d'une réparation incorrects effectués par une personne autre que EIZO ou ses Distributeurs ;
(b) Toute incompatibilité du Produit résultant d'améliorations techniques et/ou réglementations possibles ;
(c) Toute détérioration du capteur, y compris la valeur de mesure du capteur ;
(d) Tout défaut du Produit causé par des appareils externes ;
(e) Tout défaut du Produit résultant d'une utilisation dans des conditions environnementales non prévues par EIZO ;
(f) Toute détérioration des fixations du Produit (par ex. câbles, Manuel d'utilisation, CD-ROM, etc.) ;
(g) Toute détérioration des consommables, et/ou accessoires du Produit (par ex. piles, télécommande, crayon tactile, etc.) ;
(h) Toute détérioration ou décoloration extérieure du Produit, y compris de la surface du panneau LCD, de l'écran tactile et de l'écran de protection ;
(i) Tout défaut du Produit causé par le placement dans un endroit où il pourrait être affecté par de fortes vibrations ou chocs ;
(j) Tout défaut du Produit causé par un écoulement du liquide contenu dans les piles ;
(k) Toute détérioration des performances d'affichage causée par la détérioration des éléments consommables tels que le panneau LCD et/ou le rétroéclairage, etc. (par exemple des changements de luminosité, des changements de l'uniformité de la luminosité, des modifications de couleur, des changements de l'uniformité des couleurs, des défectuosités de pixels y compris des pixels brûlés, etc.) ;
(I) Toute détérioration ou dysfonctionnement du ventilateur de refroidissement causé par de la poussière incrustée.

Pour bénéficier d'un service dans le cadre de cette Garantie, l'Acheteur initial doit renvoyer le Produit port payé, dans son emballage d'origine ou tout autre emballage approprié offrant un degré de protection équivalent, au Distributeur local, et assumera la responsabilité des dommages et/ou perte possibles lors du transport. L'Acheteur initial doit présenter une preuve d'achat du Produit comprenant sa date d'achat pour bénéficier de ce service dans le cadre de la Garantie.

La Période de garantie pour tout Produit remplacé et/ou réparé dans le cadre de cette Garantie expirera à la fin de la Période de garantie initiale.

EIZO OU SES DISTRIBUTEURS NE SAURAIENT ÊTRE TENUS RESPONSABLES DES DOMMAGES OU PERTES DE DONNÉES OU D'AUTRES INFORMATIONS STOCKÉES DANS UN MÉDIA QUELCONQUE OU UNE AUTRE PARTIE DU PRODUIT RENVOYÉ À EIZO OU AUX DISTRIBUTEURS POUR RÉPARATION.

EIZO ET LES DISTRIBUTEURS DÉCLINENT TOUTE AUTRE GAR ANTIE, EXPLICITE OU IMPLICITE, CONCERNANT LE PRODUIT, Y COMPRIS ET SANS S'Y LIMITER, SA QUALITÉ, SES PERFORMANCES, SA QUALITÉ MARCHANDE OU SON ADAPTATION À UN USAGE PARTICULIER.

EN AUCUN CAS, EIZO OU SES DISTRIBUTEURS NE SERONT RESPONSABLES DES DOMMAGES FORTUITS, INDIRECTS, SPÉCIAUX, INDUITS, OU DE TOUT AUTRE DOMMAGE QUEL QU'IL SOIT (Y COMPRIS, SANS LIMITATION, LES DOMMAGES RÉSULTANT D'UNE PERTE DE PROFIT, D'UNE INTERRUPTION D'ACTIVITÉS, D'UNE PERTE DE DONNÉES COMMERCIALES, OU DE TOUT AUTRE MANQUE À GAGNER) RÉSULTANT DE L'UTILISATION OU DE L'INCAPACITÉ D'UTILISER LE PRODUIT OU AYANT UN RAPPORT QUELCONQUE AVEC LE PRODUIT, QUE CE SOIT SUR LA BASE D'UN CONTRAT, D'UN TORT, D'UNE NÉGLIGENCE, D'UNE RESPONSABILITÉ STRICTE OU AUTRE, MÊME SI EIZO OU SES DISTRIBUTEURS ONT ÉTÉ AVERTIS DE LA POSSIBILITÉ DE TELS DOMMAGES.

CETTE LIMITATION INCLUT AUSSI TOUTE RESPONSABILITÉ QUI POURRAIT ÊTRE SOULEVÉE LORS DES RÉCLAMATIONS D'UN TIERS CONTRE L'ACHETEUR INITIAL. L'ESSENCE DE CETTE CLAUSE EST DE LIMITER LA RESPONSABILITÉ POTENTIELLE DE EIZO ET DE SES DISTRIBUTEURS RÉSULTANT DE CETTE GARANTIE LIMITÉE ET/OU DES VENTES.

Informations sur les Interférences Radioélectriques ....iii

ENERGY STAR ^® ....iii

TCO Certified iv

Informations sur les Interférences Radioélectriques

À propos de la Déclaration de conformité du fournisseur FCC et de la notification canadienne fondée sur le règlement ICES-003, reportez-vous au manuel d'utilisation. L'étiquetage de conformité relatif au produit lui-même se trouve dans le menu « Informations » du produit. Pour obtenir plus d'informations, reportez-vous au manuel d'utilisation.

ENERGY STAR®

EIZO Corporation est partenaire du programme ENERGY STAR, et assure sous sa responsabilité la conformité de ce produit aux recommandations d'économie d'énergie ENERGY STAR.

La consommation d'énergie peut augmenter en fonction des paramètres du produit et des conditions de connexion.

Ce produit est conforme à cette réglementation (signal d'entrée : DisplayPort / 60Hz).

La consommation d'énergie peut augmenter en fonction des réglages du produit et de l'état de la connexion.
