产品类型	彩色LCD触摸屏显示器
品牌	EIZO
型号	FLEXSCAN T1721
对角线尺寸	17英寸（43厘米）
原生分辨率	1280 × 1024
输入接口	DVI-D（数字）、D-Sub mini 15针（模拟）
USB端口	1个上行端口
内置扬声器	是，带立体声迷你插孔
屏幕功能	Auto EcoView、FineContrast（自定义、EyeCare、sRGB、文本）、亮度调节
触摸屏	是（附CD-ROM驱动）
环境光传感器	是
安全锁	Kensington MicroSaver安全锁孔
可调节底座	倾斜
电源	100-240 VAC，50/60 Hz（附带电源线）
功耗	约30 W（典型）
重量	约4.5 kg
尺寸（宽×高×深）	约380 × 400 × 200 mm
工作温度	0 °C 至 35 °C
随附附件	信号线（数字、模拟、USB、音频）、含手册和驱动的CD-ROM、安装螺钉
维护	使用柔软干布清洁。请勿使用研磨性产品。
保修	请参阅随附的有限保修

常见问题 - FLEXSCAN T1721 EIZO

EIZO FLEXSCAN T1721 显示器支持哪些分辨率？

显示器支持以下分辨率：VGA (640×480)、720×400、800×600、1024×768、1152×864、1280×960 以及推荐的原生分辨率 1280×1024。频率因模拟或数字输入而异。

如何将计算机连接到显示器？

确保显示器和电脑都关闭。使用适当的信号线（数字用DVI-D，模拟用D-Sub）并连接。连接电源线，然后先打开显示器，再打开电脑。

如果屏幕黑屏怎么办？

检查电源线是否插入且电源指示灯是否为蓝色。如果为橙色，显示器处于待机状态：移动鼠标或按键盘。增加亮度和对比度。如果问题依然存在，请联系您的经销商。

如何安装触摸屏驱动？

插入附带的CD-ROM并按照触摸屏驱动安装指南操作。确保拥有管理员权限。在安装此驱动前卸载任何之前的触摸屏驱动。

什么是 Auto EcoView 功能？

Auto EcoView 使用环境光传感器自动调节屏幕亮度至舒适且节能的水平。您可以通过 EcoView 按键激活该功能。

如何调节亮度？

按左或右控制键（标记为5）进入亮度调节界面。使用方向键增加或减少亮度。

FineContrast 显示模式有哪些？

模式有：Custom（自定义）、EyeCare（降低亮度）、sRGB（标准色彩）和 Text（用于文本）。通过调整菜单选择。

如何使用内置扬声器？

将电脑的音频迷你插头连接到显示器的立体声插孔。按音量控制键（3）显示调节设置，然后使用左/右键调节音量。

我可以将两台计算机连接到显示器吗？

可以，显示器有两个输入：DVI-D 和 D-Sub。将每台电脑连接到一个输入，然后使用输入信号选择键（4）在源之间切换。

'Signal Error' 消息是什么意思？

此消息表示输入信号的频率超出规格。请检查电脑的分辨率和刷新率是否兼容（参见分辨率表）。调整显卡设置。

用户手册 FLEXSCAN T1721 EIZO

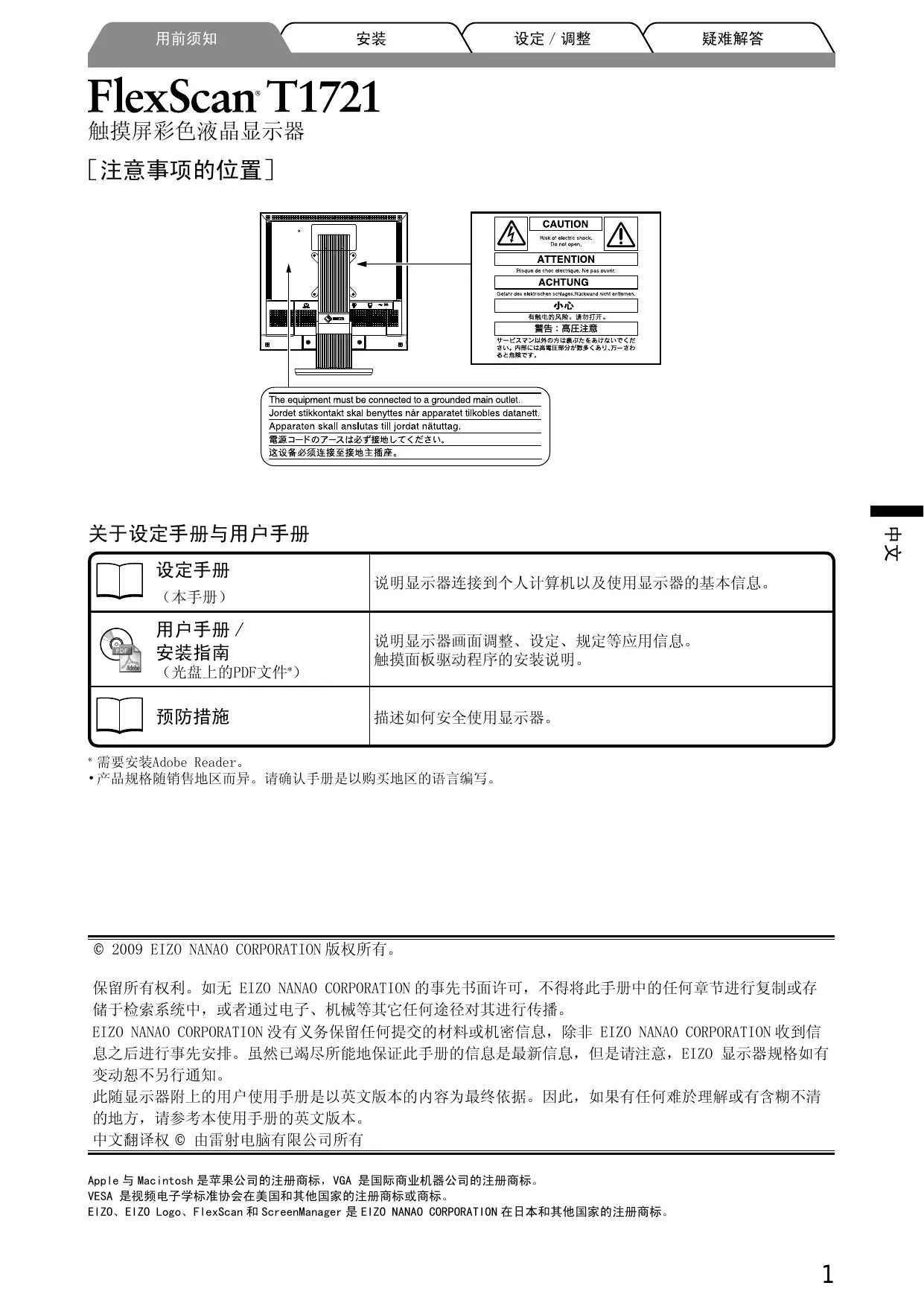

重要事项：请仔细阅读储存在光盘片中的用户手册、本设定手册和预防措施、以便熟悉安全有效使用本显示器的信息。请保留本手册、以便今后参考。

设定手册 (本手册)	说明显示器连接到个人计算机以及使用显示器的基本信息。
用户手册/ 安装指南 (光盘上的PDF文件*)	说明显示器画面调整、设定、规定等应用信息。 触摸面板驱动程序的安装说明。
预防措施	描述如何安全使用显示器。

• 需要安装Adobe Reader。
  ·产品规格随销售地区而异。请确认手册是以购买地区的语言编写。

© 2009 EIZO NANAO CORPORATION 版权所有。

保留所有权利。如无 EIZO NANAO CORPORATION 的事先书面许可，不得将此手册中的任何章节进行复制或存储于检索系统中，或者通过电子、机械等其它任何途径对其进行传播。

EIZO NANAO CORPORATION没有义务保留任何提交的材料或机密信息，除非EIZO NANAO CORPORATION收到信息之后进行事先安排。虽然已竭尽所能地保证此手册的信息是最新信息，但是请注意，EIZO 显示器规格如有变动恕不另行通知。

此随显示器附上的用户使用手册是以英文版本的内容为最终依据。因此，如果有任何难於理解或有含糊不清的地方，请参考本使用手册的英文版本。

中文翻译权© 由雷射电脑有限公司所有

包装内容

请检查包装盒中是否包含下列物品。如果缺少物品，或物品存在损坏现象，请与您所在地的经销商联系。注

• 请保留好包装盒和包装材料，以便将来显示器移动或搬运时使用。
• 关于触摸面板驱动程序的安装，请遵循光盘里的说明。

显示器
电源线

数字信号电缆：FD-C39

模拟信号电缆：MD-C87

□ 立体声迷你插孔线

EIZOUSB电缆：MD-C93

□ EIZO LCD Utility Disk（光盘）

• 显示器用户手册
• 触摸屏驱动程序
• 触摸面板驱动程序的用户手册

□ 设定手册（本手册）
□ 预防措施
□ 有限保修
□ 安装螺丝（M4×12，4只）

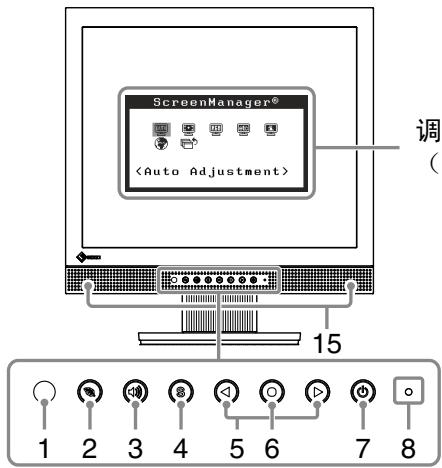

控制和功能

调整菜单

(*ScreenManager®)

1	传感器	传感器检测周围亮度。Auto EcoView功能（第6页）
2	EcoView按钮	显示Auto EcoView的设定画面及EcoView Index。
3	音量控制按钮	显示音量调节菜单（第5页）。
4	输入信号选择按钮	当两个个人计算机连接在显示器上时，可用此按钮切换显示的输入信号。
5	控制按钮（左、右）	·显示亮度调节窗口（第6页）。 ·选择调整项目，或增加/降低利用调整菜单（第6页）进行高级调整时的已调整值。
6	回车按钮	显示调整菜单，确定菜单屏幕上的某个项目，并保存已调整的值。
7	电源按钮	打开或关闭电源。
8	电源指示器	指出显示器的操作状态。 蓝色：操作中 橙色：省电状态 关闭： 电源关闭

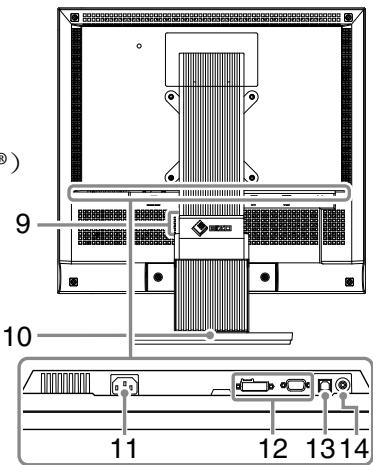

9	安全锁插槽	符合Kensington的防盗锁安全系统。
10	底座	用于调节显示器屏幕角度。
11	电源连接器	连接电源线。
12	输入信号连接器	左：DVI-D连接器/右：D-Sub mini 15 针连接器。
13	USB端口（上）	使用USB电缆将个人计算机连接到显示器。
14	立体声迷你插孔	连接立体声迷你插孔电缆。
15	扬声器	输出音频源。

*ScreenManager®是调整菜单的EIZO别称。（关于如何使用ScreenManager，请参考光盘中的用户手册。）

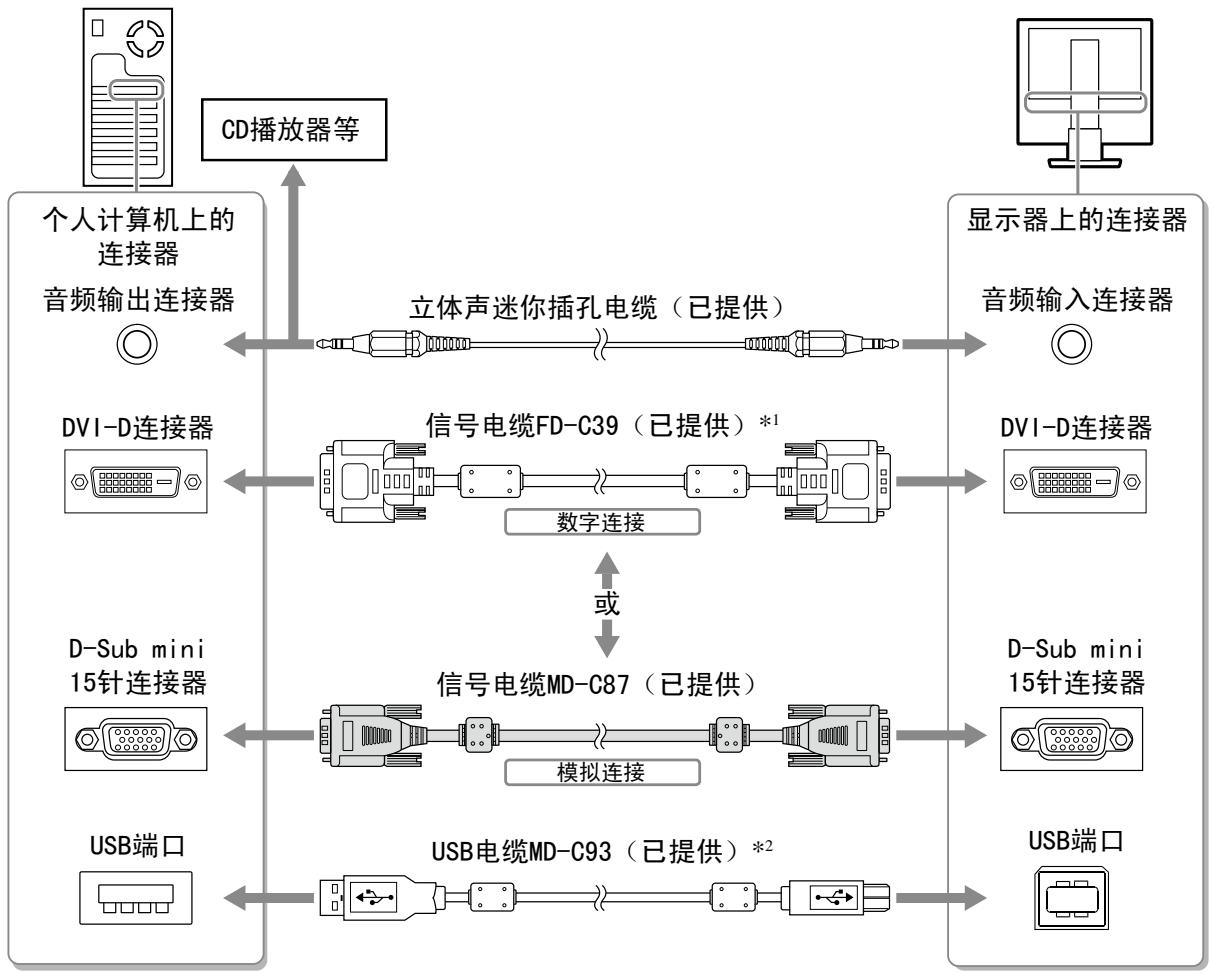

连接电缆

注意

• 当用T1721显示器替换当前显示器时，在连接个人计算机之前，必须参考分辨率表（封面背面）将分辨率和垂直频率等个人计算机设定更改为对T1721显示器有效的设定。

注

• 将两台个人计算机连接到显示器上时，请参阅光盘上的用户手册。

1 确保显示器和个人计算机的电源关闭。
2 用一根与连接器匹配的信号电缆连接显示器和个人计算机。

连接到电缆连接器后，请拧紧连接器的螺钉，使配合紧密。

^1 请不要使用Dual Link电缆。
2 使用触摸面板时必须的。

3 将电源线插头插入电源插座和显示器上的电源连接器。

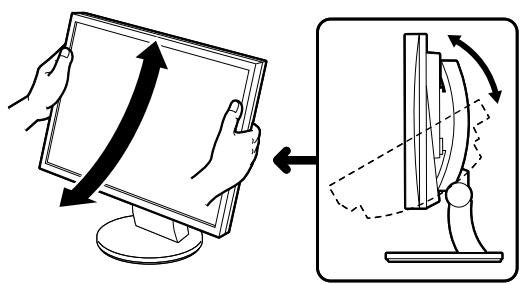

调节屏幕角度

用双手抓住显示器的左右两边，将屏幕倾斜并转到最适合工作的状态。

注意

• 请确认各接线是否正确。

显示屏幕

1 按 (心) 打开显示器电源。

显示器电源指示灯以蓝色亮起。

2 打开个人计算机电源。

出现画面图像。

第一次打开使用模拟信号的显示器和个人计算机时，自动调整功能将开始工作，对时钟、相位和显示位置进行调整。

安装触摸屏驱动程序

注意

• 安装触摸屏驱动程序所使用的用户账号必须具有“管理员”权限。
• 重新安装触摸屏驱动程序更新驱动程序等时，请在卸载驱动程序后重新启动个人计算机，然后安装触摸屏驱动程序。

1 如果安装了其它触摸屏驱动程序，请将其卸载。
2 根据EIZO LCD Utility Disk（CD-ROM）中的说明安装触摸屏驱动程序。

详细信息，请参考光盘中的触摸面板驱动程序的用户手册。

注意

• 使用显示器和个人计算机后请关闭电源。拔掉电源线插头，完全切断显示器电源。

校准显示器

根据CD-ROM中的触摸面板驱动程序的用户手册说明书校准显示器。

调整扬声器音量

1 按

出现扬声器音量调整画面。

2 用 或 调整扬声器音量。

扬声器音量调整画面

选择显示模式

FineContrast 可使您按照显示器的具体应用情况方便地选择最佳的显示模式。

若需要FineContrast的详细信息，请参考光盘中的用户手册。

FineContrast模式

Custom（自定义）	用来执行需要的设定。
EyeCare	亮度可设定为低于其他模式。
sRGB	适合与支持sRGB的周边设备进行颜色匹配。
Text（文本）	适合字处理器或电子表格软件的文本。

1 按 。

2 从调整菜单中选择<色彩>，然后按 。
3 从<色彩>菜单选择<色彩模式>, 然后按 。

出现<色彩模式>菜单。

4 用 或 选择模式，然后按 。

所选的模式被设定。

显示当前模式。
色彩模式菜单

调整亮度

1 按 或 。

出现亮度调整画面。

2 用 或 调整亮度。

按 增加屏幕亮度，或按 降低屏幕亮度。

亮度调整窗口

注

• 显示器正面的传感器检测到环境亮度，并使用Auto EcoView功能自动调节到舒适的屏幕亮度。详细信息，请参考光盘中的用户手册。

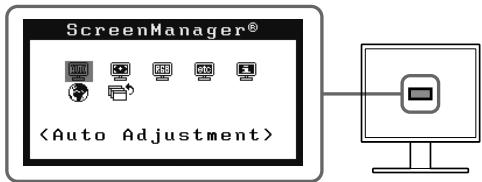

执行高级设定 / 调整

使用“调节”菜单可对颜色以及不同设置进行高级调整。
若需要各调整功能的详细信息，请参考光盘中的用户手册。

调整菜单

基本设定和调整已经完成。若需要高级设定/调整的详细信息，请参考光盘中的用户手册。

若已使用建议的修正方法后仍然无画面显示，请与您所在地的经销商联系。

1. 检查电源指示器。

症状	状态	原因和补救措施
无图片	电源指示器不亮。	检查电源线是否连接准确。
		按①。
	电源指示器点亮（蓝色）。	将<亮度>、<对比>和<增益>*中的各调节值设定为较高级别。
	电源指示器点亮（橙色）。	用S切换输入信号。
		操作鼠标或键盘。
		请试一下触摸屏幕。
		打开PC。

• 有关亮度、对比度和增益设定的详细说明，请参阅光盘中的用户手册。

2. 查看屏幕上的出错信息。

即使显示器功能正常，当输入信号不正确时，这些信息仍会出现。

症状	状态	原因和补救措施
Signal Check	输入信号未收到。	屏幕上可能出现左边所示的信息,因为某些PC在开机后不会立即输出信号。
Analog		检查PC电源是否打开。
No Signal		检查信号电缆是否连接准确。
		用S切换输入信号。
Signal Error	信号频率超出规定范围。错误的信号频率会以红色显示。	使用图形卡实用程序软件选择适当的显示模式。详细说明、请参阅图形卡用户手册。fD:点时钟(仅当数字信号输入时显示)fH:水平频率fV:垂直频率
DigitalfD:94.6MHzfH:68.7kHzfU:85.0Hz
