SR 40 FLEXX - Système de microphone sans fil AKG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur stationnaire diversity pour systèmes de microphone sans fil
Marque	AKG
Modèle	SR 40 FLEXX
Gamme de fréquences	UHF 660 - 865 MHz (selon version)
Nombre de fréquences commutables	3 par gamme
Type de réception	Diversity, deux antennes actives
Modulation	FM
Bande passante audio	35 - 20 000 Hz
Distorsion harmonique	Typ. 0,8 % à 1 kHz
Rapport signal/bruit	Typ. 110 dB(A)
Compander	Oui
Seuil de squelch	Réglable de -100 à -70 dBm
Sorties audio	XLR symétrique et jack 6,35 mm asymétrique, niveau micro/ligne réglable
Alimentation	120/230 V c.a., 50/60 Hz via adaptateur secteur 12 V c.c.
Consommation électrique	115 mA sous 12 V
Dimensions (L × l × h)	200 × 190 × 44 mm
Poids net	665 g
Boîtier	Métallique, 9,5 pouces, compatible rack 19"
Accessoires fournis	Bloc secteur, manuel d'utilisation, annexe "Manual Supplement"
Entretien	Nettoyage avec un chiffon doux humide, débrancher avant
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement l'adaptateur fourni
Environnement	Débrancher l'adaptateur en cas d'inactivité prolongée, recycler l'emballage

FOIRE AUX QUESTIONS - SR 40 FLEXX AKG

Comment régler la fréquence sur le récepteur SR 40 FLEXX ?

Utilisez le sélecteur de fréquence (réf. 8) sur la face avant pour choisir l'une des trois positions (1, 2 ou 3). L'émetteur doit être réglé sur la même position. Vérifiez que les LED RF OK et AF OK s'allument.

Comment connecter le récepteur à une table de mixage ?

Utilisez la sortie AUDIO OUT/BALANCED (XLR) pour une entrée micro symétrique, ou la sortie AUDIO OUT/UNBALANCED (jack 6,35 mm) pour une entrée ligne asymétrique. Ne jamais utiliser les deux simultanément. Réglez le VOLUME en conséquence.

Que faire si je n'ai aucun son ?

Vérifiez successivement : l'alimentation et la mise sous tension du récepteur, le câblage vers la table de mixage, le réglage VOLUME, que l'émetteur est allumé et sur la même fréquence, que les piles de l'émetteur sont bonnes, et qu'il n'y a pas d'obstacle ou de squelch trop élevé.

Comment nettoyer le récepteur ?

Débranchez l'adaptateur secteur. Utilisez un chiffon doux légèrement humide (pas mouillé). N'utilisez jamais de produits abrasifs, d'alcool ou de solvants.

À quoi sert le réglage SQUELCH ?

Le squelch coupe le récepteur lorsque le signal reçu est trop faible, évitant les bruits parasites. Réglez-le au minimum lors de la première mise en service, puis augmentez progressivement jusqu'à ce que les bruits indésirables disparaissent sans réduire la portée.

Puis-je utiliser plusieurs récepteurs simultanément ?

Oui, jusqu'à 3 canaux dans la même gamme de fréquences (positions 1,2,3). Pour jusqu'à 9 canaux, utilisez des récepteurs et émetteurs dans différentes gammes de fréquences. Consultez votre revendeur pour les gammes autorisées.

Quelle est la consommation électrique du récepteur ?

Le SR 40 FLEXX consomme 115 mA sous 12 V (tension fournie par l'adaptateur secteur). L'adaptateur doit être débranché en cas d'inactivité prolongée pour économiser l'énergie.

Comment optimiser la réception ?

Placez le récepteur à 3-5 m de la zone d'utilisation, en contact visuel avec l'émetteur. Éloignez-le de plus de 1,5 m des grandes surfaces métalliques, murs ou plafonds. Orientez les antennes vers le haut.

Que faire en cas de distorsion sonore ?

Vérifiez le réglage de GAIN sur l'émetteur (main ou poche) : ajustez-le pour que la LED AF OK verte s'allume et que la LED CLIP rouge vacille légèrement. Évitez de saturer l'entrée audio du récepteur.

Comment changer de fréquence porteuse ?

Mettez d'abord l'émetteur hors tension. Changez la position du sélecteur de fréquence sur l'émetteur, puis rallumez-le. Sur le récepteur, déplacez le sélecteur (8) sur la même position. La LED RF OK doit s'allumer.

MODE D'EMPLOI SR 40 FLEXX AKG

Veuillez lire cette notice avant d'utiliser le système!

1 Sécurité et environnement 22

1.1 Sécurité 22 1.2 Environnement 22

2 Description 23

2.1 Introduction 23 2.2 Fournitures d'origine 23 2.3 Accessoires optionnels 23 2.4 Récesseur SR 40 FLEXX 23

2.4.1 Commandes de la face avant 23 2.4.2 Face arrière 24

3 Mise en service 25

3.1 Positionnement du récepteur 25 3.2 Connexion du récepteur à une entrée symétrique 25 3.3 Connexion du récepteur à une entrée asymétrique 25 3.4 Raccordement du récepteur au secteur 26 3.5 Réglement de la fréquence 26 3.6 Avant le soundcheck 27 3.7 Systèmes multi-canaux 27 3.8 Changement de fréquence porteuse 27

4 Nettoyage 28 5 Dépannage 28 6 Caractéristiques techniques 29

Fig. 6 57

1 Sécurité et environnement

1. Faites attention de ne pas renverser de liquide sur l'appareil et à ce que rien ne tombe à l'intérieur par les fentes d'aération.
2. Cet appareil ne doit en aucun cas être utilisé dans un local humide.
3. Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne trouve à l'intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un profane.
4. Avant de mesurer l'appareil en service, vérifie si la tension de service indiquée sur l'adaptateur secteur fourni correspond bien à la tension secteur sur le lieu d'utilisation.
5. N'utilise jamais l'appareil avec une alimentation autre que l'adaptateur secteur pour courant continu et tension de sortie de 12 V c.c. fourni avec l'appareil. Tout autre type de courant ou de tension risquerait de provoquer de sérieux dégâts sur l'appareil!
6. S'il arrivait qu'un objet quelconque ou du liquide pénétre à l'intérieur de l'appareil, mettez immédiatement la chaîne hors service. Débranchez aussi tôt l'adaptateur secteur et faites réviser l'appareil par notre service après-vente.
7. Lorsque vous avez l'intention de rester quelques temps sans utiliser l'appareil, débranchez l'adaptateur secteur. Tant que l'adaptateur est branché sur la prise secteur, l'appareil n'est pas entièrement coupé du secteur lorsque vous le mettez hors tension.
8. Ne placez jamais l'appareil à proximité d'une source de chaleur (radiateur, tuyaux de chauffage, amplificateurs, etc.) ni à un endroit où il risque d'être exposé directement au soleil, à une atmosphère poussièreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
9. Pour éviter les parasites et les interférences, posez tous les fils, en particulier ceux des entrées micro, séparation des câbles de puissance et des lignes de secteur. En cas de pose dans un puits ou une conduite pour câbles, les câbles de transmission doivent toujours être posés dans une conduite séparée.
10. Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. N'oubliez surtout pas de débrancher l'adaptateur secteur avant ! N'utilise jamais de produits de nettoyage mordants ou abrasifs, non plus que des produits contenant de l'alcool ou un solvant qui risqueraient d'abîmer la plaque et les éléments en plastique.
11. N'utilise jamais l'appareil pour une application autre que celles indiquées dans le mode d'emploi. AKG décline toute responsabilité concernant les dégâts qui résulteraient d'une manipulation inappropriée ou d'une utilisation non conforme.

1.2 Environnement

1. L'adaptateur secteur consomme toujours un peu de courant même lorsque l'appareil est hors tension. Pour économiser le courant, pensez donc à débrancher l'adaptateur secteur lorsque l'appareil restera un certain temps sans être utilisé.
2. Si vous mettez l'appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l'électronique et les cables et éliminez les différents éléments conformément aux règlements en vigueur.
3. L'emballage est recyclable. Déposez l'emballage dans un réseau de collecte prévu à cet effet.

2 Description

Nous vous remercions d'avoir choisi un produit AKG. Pour profiter au maximum des avantages que vous offre le WMS 40, lisez très attentivement ce mode d'emploi avant la mise en service de l'appareil. Conservez soigneusement le mode d'emploi pour pouvoir le consulter lorsque vous vous posez des questions. Nous vous souhaitons beaucoup de succès.

2.1 Introduction

1 Bloc d'alimentation (type précisé sur l'étiquette de l'emballage)

1 Annexe ("Supplément du Manuel")

• Vérifie que l'emballage contient bien tous les composants nécessaires à votre système. Si un élément manque, adressez-vous à votre revendeur AKG.
• Vous trouverez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.agnostic.com. Notre fournisseur se tient à votre disposition pour vous conseiller.

Le SR 40 FLEXX est un récepteur stationnaire diversity adapté à tous les émetteurs des séries WMS 40 FLEXX et Microtools. Son boîtier de 9,5" de large le prédispose à un montage dans un rack de 19".

Dans la plage de fréquences lors de la commande (plage de

3 MHz), le SR 40 FLEXX dispose de trois fréquences de réception commutables, stabilisées par cristal, dans la gamme UHF de 660 à 865 MHz. Vous avez ainsi la capacité de changer de fréquence au cas où l'une des fréquences choisies ne parviendrait pas à assurer une qualité de transmission satisfaisante. Ces fréquences ont été programmées par l'usine de façon à vous permettre d'utiliser un système multi-canaux* allant jusqu'à trois canaux à partir de trois sets fonctionnant dans la même plage de fréquences. En combinant judicieusement les sets et les différentes plages de fréquences, vous pouvez de la sorte utiliser conjointement jusqu'à 9 canaux.

En tant que récepteur Diversity, le SR 40 FLEXX fonctionne avec deux antennes pour pouvoir recevoir le signal de l'émetteur en deux points différents. L'électronique Diversity active toujours automatiquement l'antenne dérivant le meilleur signal.

Un silencieux (squelch) réglé coupe le récepteur lorsque le signal reçu est trop faible, afin de rendre inaudibles les bruits parasites qui en résultent ou le bruit propre du récepteur lorsque l'émetteur est coupé.

2.4 Récepteur SR 40 FLEXX

• Renseignez-vous auprès de votre distributeur au sujet des plages de fréquences requises pour faire fonctionner des systèmes WMS 40 FLEXX de plus de trois canaux.

2.4.1. Commandes de la face avant

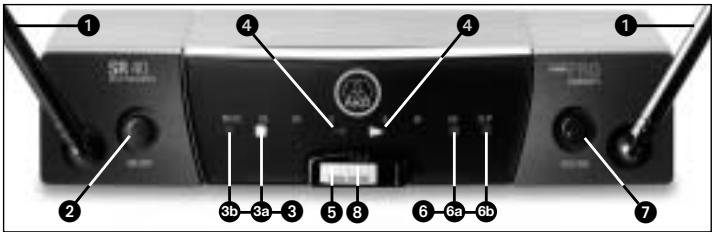

Fig. 1: commandes de la face avant du récepteur

Voir fig. 1.

1 Antennes : les antennes UHF de longueur fixe sont montées à demeure sur la face avant. L'électronique Diversity active toujours automatiquement l'antenne délivrant le meilleur signal. 2 ON/OFF: interrupteur marche-arrêt. Lorsque les LED DIVERSITY A et B clignotent alternativement alors que la LED RF/MUTE reste constamment allumée, ceci signifie que

Voir la fig. 1 de la page 23.

2 Description

le récepteur est sous tension mais ne reçoit pas de signal.

Lorsque les LED RF/OK, AF/OK et soit la LED DIVERSITY A, soit la LED DIVERSITY B sont allumées, le récepteur est sous tension et reçoit un signal.

Lorsque vous éteignez le récepteur, toutes les LED s'éteignent.

3 Témoins LED RF : ces deux témoins LED affichent la qualité du signal HF capté. 3a OK (vert) : s'allume lorsque le récepteur capte un signal HF d'intensité suffisante. 3b MUTE (rouge) : cette LED s'allume lorsqu'il ne parvient aucun signal au récepteur ou que le squelch est actif. Dans ces deux cas la sortie audio est mise sur muet. 4 LEDs Diversity A et B : ces LED indiquent quelle est l'antenne active. 5 Code couleur : la couleur correspond à la plage de fréquences de réception de votre récepteur. Les émetteurs et récepteurs de la série WMS 40 FLEXX fonctionnant sur la même plage de fréquences ont le même code couleur. Vous trouvez dans l'annexe du mode d'emploi ("Manual Supplement") un tableau des fréquences. 6 Témoins LED AF : ils indiquent le niveau du signal audio capté.

6a OK (vert) : -30 à +3 dB

6b CLIP (rouge) : >3 dB. Cette LED s'allume lorsque le niveau audio du signal capté sature la section audio du récepteur.

Le gain est optimal lorsque la LED AF OK verte s'allume et que la LED CLIP rouge vacille légèrement.

Si aucune de ces deux LED n'est allumée, la sensibilité de l'émetteur est réglée sur un niveau trop bas.

7 VOLUME : le potentiomètre VOLUME permet de régler le niveau du sortie du récepteur, du niveau micro au niveau ligne, pour l'adapter à la sensibilité d'entrée de votre console de mixage ou de votre amplificateur. Plage de réglage : 26 dB. 8 Sélecteur de fréquence : ce curseur permet de sélectionner pour le récepteur l'une des trois fréquences de réception disponibles dans la gamme des fréquences du récepteur.

2.4.2 Face arrêté

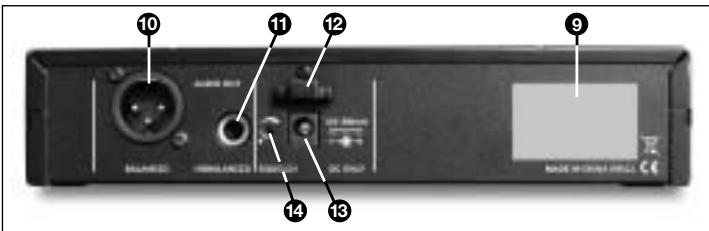

Fig. 2: face arrière du récepteur SR 40 FLEXX

Voir fig. 2.

9 Étiquette de fréquences : au dos du récepteur, une étiquette indique la gamme de fréquences et les trois fréquences de réception de l'émetteur. 10 AUDIO OUT/BALANCED : sortie audio symétrique sur connecteur XLR 3 points. Vous pouvez par exemple connecter cette sortie à l'entrée micro d'une console de mixage. 11 AUDIO OUT/UNBALANCED : sortie audio asymétrique sur embase jack mono de 6,35 mm. Vous pouvez par exemple utiliser cette embase pour connecter un ampli de guitare. 12 Dispositif de délestage du câble d'alimentation du bloc secteur fourni. 13 DC ONLY: prise d'alimentation destinée à recevoir le bloc secteur fourni. 14 SQUELCH: le silencieux (« squelch ») coupe le récepteur lorsque le signal d'entrée est trop faible, supprimant les bruits parasites ou le bruit propre du récepteur lorsque l'émetteur est hors service. Réglez la commande de SQUELCH sur minimum la première fois que vous mettez le récepteur sous tension.

3 Mise en service

• Avant de mettre en service YOUR WMS 40 FLEXX, reglez le metteur et le recep-. teur sur la meme fréquence (1, 2 ou 3) à l'aide du sélecteur de fréquence. Si l'émetteur et le récepteur sont réglés sur des fréquences différentes, la liaison radio est impossible.
• N'utilisez jamais les deux prises de sortie (BALANCED et UNBALANCED) simultanément! Vous risqueriez une baisse de niveau et une augmentation du bruit.
• Vous pouvez utiliser le récepteur seul ou le monter sur un rack de 19" à l'aide du kit optionnel RMU 40 PRO. Vous trouverez dans le mode d'emploi du kit RMU 40 PRO les informations concernant le montage en rack.
• Les réflexions du signal de l'émetteur sur les surfaces métalliques, les murs, le plafond, etc., de même que l'écran du corps humain risquent d'affaiblir voire supprimer le signal direct de l'émetteur.

Veillez donc aux points suivants :

1. Placez toujours le récepteur à proximité du lieu d'action (scène) en respectant toutefois une distance minimum de 3 m à 5 m (distance optimale) entre émetteur et récepteur.
2. Le contact visuel entre les points d'installation de l'émetteur et du récepteur est une condition indispensable pour avoir une réception optimale.
3. Placez le récepteur à plus de 1,5 m des objets métalliques volumineux, des murs, des décors, du plafond, etc.

1. Raccordez l'embase BALANCED (10) au dos du récepteur à une entrée de microphone symétrique (embase XLR) sur la console de mixage à l'aide d'un câble XLR.
2. Tournez le bouton de réglage VOLUME (7), sur la face du récepteur, à fond vers la gauche (niveau micro).

1. Raccordez l'embase UNBALANCED (11) au dos du récepteur à une entrée asymétrique LINE (prise jack de 6,35 mm) sur la console de mixage à l'aide d'un câble à jack de 6,35 mm.
2. Tournez le bouton de réglage VOLUME (7), sur la façade du récepteur, à fond vers la droite (niveau ligne).
3. Afin d'éviter les parasites génants, n'utilise pas de câbles audio d'une longueur supérieure à 3 m.

Important!

Du récepteur

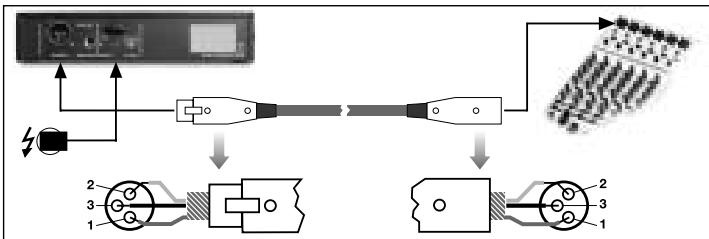

Fig. 3: connexion du récepteur à une entrée symétrique d'une table de mixage

Voir fig. 3.

Du récepteur

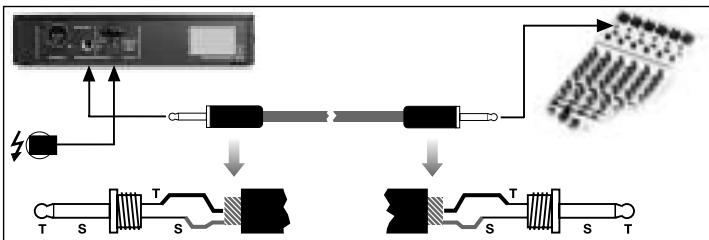

Fig. 4: connexion du récepteur a une entrée asymétrique d'une table de mixage

Voir fig. 4

Important!

3.4 Raccordement du récepteur au secteur

3 Mise en service

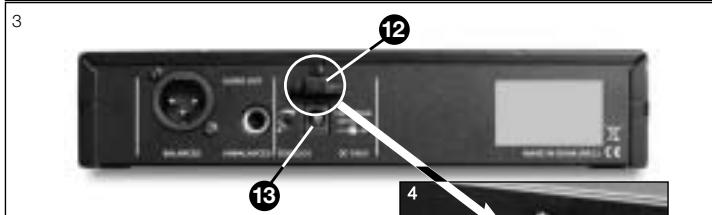

Fig. 5 : connexion au secteur

Voir fig. 5.

1. Vérifiez que la tension indiquée sur le bloc d'alimentation fourni correspond bien à la tension du réseau sur le lieu d'utilisation. Une tension autre que celle indiquée sur le bloc d'alimentation peut cause des dommages irréversibles à l'appareil.

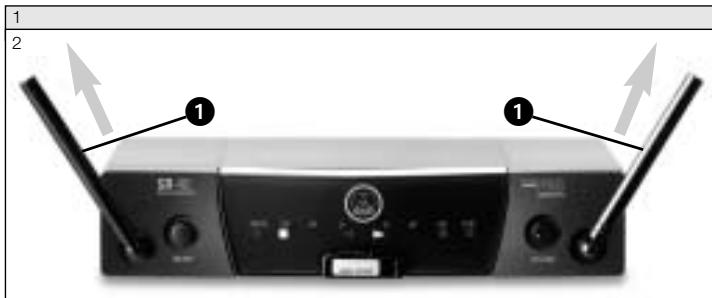

2. Orientez les antennes (1) vers le haut.
3. Reliez à la prise DC ONLY (13) du récepteur le cable du bloc d'alimentation fourni.
4. Formez une boucle avec le câble, enfilez la boucle par le haut dans le dispositif de délestage du câble (12) et passez-la sur le crochet (12). Tirez sur le câble pour serrer.
5. Branchez le bloc d'alimentation sur une prise de courant.
6. Pour permettre le récepteur sous tension, appuyez sur la touche ON/OFF (2). Pour l'éteindre, appuyez à nouveau sur la touche ON/OFF (2).

3.5 Réglage de la fréquence

Votre récepteur ne peut recevoir le signal de l'émetteur que si

a) l'émetteur et le récepteur fonctionnent dans la même bande de fréquence ; b) l'émetteur et le récepteur sont réglés sur la même fréquence dans cette bande.

3 Mise en service

1. Vérifiez si la (les) fréquence(s) porteuse(s) de l'émetteur correspond(ent) à une des (aux) fréquences de réception de votre SR 40 FLEXX. La (Les) fréquence(s) porteuse(s) de l'émetteur et les fréquences de réception du récepteur sont indiquées en MHz sur les étiquettes collées sur les apparèils ainsi que dans le "Manual Supplement" correspondant.
2. HT 40 FLEXX et PT 40 FLEXX :
3. Mettez le sélecteur de fréquence de l'émetteur et le sélecteur de fréquence (8) du récepteur sur la même position (1 - 1, 2 - 2 ou 3 - 3)

HT 40 PRO, P 40 PRO, Microtools :

• écepteur, déplacez le sélecteur de fréquence (8) du récepteur jusqu'à ce que la LED RF MUTE (3b) s'éteigne et RF OK (3a) s'allume.
• Déplacez l'émetteur dans le secteur où vous proposez de l'utiliser. Repérez les endroits où l'intensité du champ semble chuter et où la réception se détiendra donc momentanément (dropouts). Voupez eliminer les dropouts en modifier la position du récepteur. Si cette opération n'apporte pas d'amélioration, évitez les endroits critiques.
• Si le témoin LED RF OK (3a) du récepteur s'éteint, c'est le signe qu'aucun signal n'est capté ou que le squelch est activé. Mettez l'émetteur sous tension, rapprochez-vous du récepteur et tournez le bouton du SQUELCH (14) jusqu'à ce que le témoin RF OK (3a) s'allume.
• Si vous avez des parasites, tournez lentement le bouton SQUELCH (14) du récepteur jusqu'à ce que les bruits deviennent inaudibles.
• Ne réglez jamais le niveau du squelch plus haut que nécessaire. Plus le niveau du squelch est élevé (-70 dB = max., -100 dB = min.), plus la sensibilité du récepteur est faible et plus la portée entre émetteur et récepteur est réduite.

L'écart entre les trois fréquences des émetteurs et récepteurs de la série WMS 40 FLEXX est suffisamment important pour que vous puissiez utiliser simultanément trois canaux de transmission (émetteur + récepteur) de la même gamme de fréquence sans risques d'interférences.

Pour des systèmes pouvant atteindre jusqu'à 9 canaux, il vous faudra utiliser des émetteurs et récepteurs WMS 40 FLEXX comportant jusqu'à trois gammes de fréquences différentes. Renseignez-vous auprès de votre distributeur pour savoir quelles gammes de fréquences compatibles avec des systèmes multi-canaux sont autorisées sur le lieu d'exécution. Pour chaque gamme de fréquences, répétez l'une après l'autre les étapes 1 à 6.

1. Mettez hors tension tous les émetteurs et tous les récepteurs.
2. Placez sur « 1 » le sélecteur de fréquence de l'émetteur et du récepteur auxquels vous avez attribué le canal N° 1.
3. Placez sur « 2 » le sélecteur de fréquence de l'émetteur et du récepteur auxquels vous avez attribué le canal N° 2.
4. Placez sur « 3 » le sélecteur de fréquence de l'émetteur et du récepteur auxquels vous avez attribué le canal N° 3.
5. Mettez en service l'émetteur et le récepteur auxquels vous avez attribué le canal N° 1.
6. Répétez l'étape 5 pour les canaux 2 et 3.

N'utilise jamais plus d'un canal émetteur à la fois au même endroit et sur la même fréquence porteuse. Pour des raisons physiques, cela provoquerait des parasites génants. - Mettez toujours l'émetteur hors tension avant de changer de fréquence. Ceci parce que le changement de fréquence n'intervient effectivement qu'après remise de l'émetteur sous tension.

Voir la fig. 1 de la page 23.

Remarque :

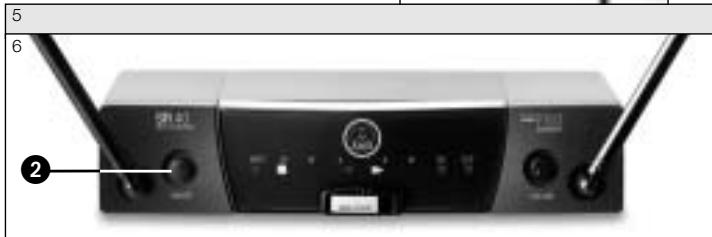

Voir la fig. 6 de la page 57

4 Nettoyage

• Nettoyez les surfaces du récepteur avec un chiffon douple humecté d'eau.

5 Dépannage

Défaut	Cause possible	Remède
Pas de son.	1. L'adaptateur reseau n'est pas racordé au récepteur et/ou à la prise secteur.	1. Raccorder l'adaptateur reseau au récepteur et/ou à la prise secteur.
	2. Le récepteur n'est pas sous tension.	2. Mettre le récepteur sous tension à l'aide de la touche ON/OFF.
	3. Le récepteur n'est pas raccordé à la table de mixage ou à l'amplificateur.	3. Raccorder la sortie du récepteur à l'entrée de la table de mixage ou de l'amplificateur.
	4. Le réglage de VOLUME du récepteur est sur zéro.	4. Augmenter le volume.
	5. Le microphone ou l'instrument n'est par raccordé à l'émetteur de poche.	5. Raccorder le microphone ou l'instrument à l'entrée audio de l'émetteur de poche.
	6. Émetteur aligné sur une autre fréquence que le récepteur.	6. Régler l'émetteur sur la même fréquence que le récepteur / Utiliser un émetteur offrant une fréquence portuse compatible.
	7. L'interrupteur marche/arrêt de l'émetteur est sur "OFF" ou "MUTE".	7. Faire occuper à l'interrupteur marche/arrêt de l'émetteur la position "ON".
	8. La (les) pile(s) ne sont (n'est) pas mise(s) correctement dans l'émetteur.	8. Mettre la (les) pile(s) dans le com-partiment conformément aux re-pères de polarité (+/-).
	9. La (les) pile(s) de l'émetteur est (son) épisée(s).	9. Changer la (les) pile(s) de l'émetteur.
	10. Émetteur trop éloigné du récepteur, ou seul de SQUELCH trop élevé.	10. Rapprocher émetteur et récepteur ou diminuer le seul de SQUELCH.
	11. Obstacles entre l'émetteur et le récepteur.	11. Supprimer les obstacles.
	12. Pas de contact visuel entre émetteur et récepteur.	12. Eviter les endroits d'ou le récepteur n'est pas visible.
	13. Il y a des objets métalliques à proximité du récepteur.	13. Supprimer les objets gênants ou en élognier le récepteur.
Bruit, craquements, signaux indési-rables.	1. Position des antennes	1. Changeur le récepteur de place.
	2. Perturbations dues à d'autres installations sans fil, une télévision, une radio, des apparciels de radio-communication ou encore des apparciels ou installations élec-triques défectueux.	2. Mettre les apparciels défectueux ou à l'origine de parasites hors tension; régler l'émetteur et le récepteur sur une autre fréquence / utiliser un émetteur et un récepteur dans une autre bande de fréquences; faire contrôler l'installation électrique.

5 Dépannage

6 Caractéristiques techniques

Défaut	Cause possible	Remède
Distorsions.	1. Réglage de GAIN trop haut ou trop bas.	1. Émetteur à main : placez le sélec- teur GAIN sur l'autre position. Émetteur de poche : modifier le ré- glage de GAIN dans un sens ou dans l'autre jusqu'à ce que l'effet de saturation disparaisse.
	2. Perturbations dues à d'autres ins- tallations sans fil, une télévision, une radio, des apparciels de radio- communication ou encore des ap- pareils ou installations électriques défectueux.	2. Mettez hors tension les apparciels génants ou endommégés, ou modifiez la fréquence porteuse du WMS 40 FLEXX. Faites vérifier votre circuit électrique.
Brefs décrochages en certains points du rayon d'action.	• Position de l'antenne (des an- tennes).	• Changer le récepteur de place. Si les décrochages persistent, mar- quer les endroits critiques et les éviter.

Fréquence de réception	660 - 865 MHz
Modulation	FM
Bande passante audio	35 - 20.000 Hz
Facteur de distorsion pour 1 kHz	typ. 0,8%
Compandreur	oui
Rapport signal/bruit	typ. 110 dB(A)
Consommation	115 mA/12 V
Alimentation	120/230 V c.a., 50/60 Hz
Seuil d'intervention du squelch	-100 à -70 dBm, régiable
Sortie audio	XLR symm. et jack 6,35 mm asymm.: régiable de niveau micro à niveau ligne.
	Niveau de sortie pour excursion nominale: 500 mV eff.
Dimensions	200 x 190 x 44 mm
Poids net	665 g

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].
